三菱重工海尔中央空调技术资料

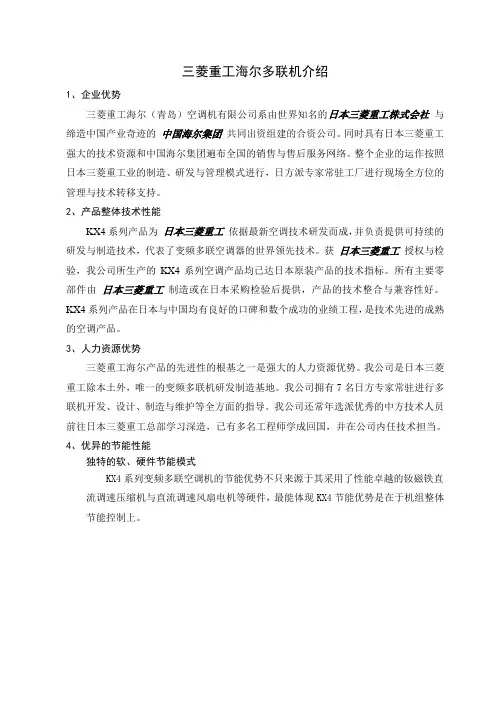

三菱重工海尔多联机介绍1、企业优势三菱重工海尔（青岛）空调机有限公司系由世界知名的日本三菱重工株式会社与缔造中国产业奇迹的中国海尔集团共同出资组建的合资公司。

同时具有日本三菱重工强大的技术资源和中国海尔集团遍布全国的销售与售后服务网络。

整个企业的运作按照日本三菱重工业的制造、研发与管理模式进行，日方派专家常驻工厂进行现场全方位的管理与技术转移支持。

2、产品整体技术性能KX4系列产品为日本三菱重工依据最新空调技术研发而成，并负责提供可持续的研发与制造技术，代表了变频多联空调器的世界领先技术。

获日本三菱重工授权与检验，我公司所生产的KX4系列空调产品均已达日本原装产品的技术指标。

所有主要零部件由日本三菱重工制造或在日本采购检验后提供，产品的技术整合与兼容性好。

KX4系列产品在日本与中国均有良好的口碑和数个成功的业绩工程，是技术先进的成熟的空调产品。

3、人力资源优势三菱重工海尔产品的先进性的根基之一是强大的人力资源优势。

我公司是日本三菱重工除本土外，唯一的变频多联机研发制造基地。

我公司拥有7名日方专家常驻进行多联机开发、设计、制造与维护等全方面的指导。

我公司还常年选派优秀的中方技术人员前往日本三菱重工总部学习深造，已有多名工程师学成回国，并在公司内任技术担当。

4、优异的节能性能独特的软、硬件节能模式KX4系列变频多联空调机的节能优势不只来源于其采用了性能卓越的钕磁铁直流调速压缩机与直流调速风扇电机等硬件，最能体现KX4节能优势是在于机组整体节能控制上。

KX4室外机内所有的压缩机均为直流调速压缩机，而全部采用直流调速压缩机所带来的控制上的节能性能是其他直流调速压缩机 + 定频机的组合无法比拟的。

硬件：拿RFC560KX4（20匹）机型为例，20匹室外机内的2台压缩机均为直流调速压缩机,单台压缩机调速范围20-120Hz，采用了目前最先进的IPM智能功率模块进行调速控制，比过去的IGBT晶体管控制整体控制性能更加精确。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==海尔中央空调说明书篇一：室内机型号 - 海尔中央空调海尔双变多联四面出风嵌入式空调注：以上参数仅供参考，实际以机器铭牌为准！海尔双变多联四面出风嵌入式空调注：以上参数仅供参考，实际以机器铭牌为准！本技术参数版权所有：中央空调在线 / 本站网络技术支持：虎酋网络http://篇二：海尔中央空调线控器征明海尔中央空调线控器火热征名，期待你的参与！曾经的我们，为了给用户全面的功能体验，全面的按钮设计就是产品的核心，产品型号就是线控器的名称,产品外观如下图；现在的我们，选择给用户最佳的使用体验，设计一款能读懂用户心的控制器，它能自学习你的使用习惯，它有老人、儿童的模式，它还有颠覆的操作界面……产品外观如下图。

它是中央空调控制器，它是互联网的产品；这就是它的外观，我们正为它火热征名，期待你来参与产品命名投票！A. 小黑氪（赋予产品人性化色彩，聪明、懂你）B. 小极氪（赋予产品人性化色彩，并且很萌，易记忆）C. 睿智（聪颖明智，表意积极向上，体现产品本身智能特性）D. 陪伴星（犹如月亮之于地球，时刻相伴，成为你生活中不可或缺的一部分）E. 智控伙伴/精灵（科技与人性的完美结合，更懂你的产品）F. 空气伙伴（易于产生产品功能联想，亲切友好）G. 其他1.请选出你觉得最符合我们产品形象的名字！2.如果你觉得都配不上我们的控制器形象，给出您的建议吧！篇三：海尔中央空调使用寿命价值不菲的家用中央空调到底值不值？鉴于中央空调拥有工作舒适、与装修相交融、漂亮大方等一些传统空调不具备的优势，不少人都期待夏日能够运用中央空调。

但中央空调造价不菲，这使得咱们在采购中央空调的时候分外慎重，常常会情不自禁的关心中央空调到底能用几年，这关系到咱们的购买回报率，那么中央空调能用多久呢，专家介绍：合理使用，各品牌家用中央空调的使用寿命都在15-20年，是传统柜、挂式空调的两倍，海尔中央空调使用寿命最低长达20年以上，高于同类产品其他品牌。

内部资料注意保密协议调试手册（海尔空调三菱重工）中兴通讯股份有限公司版权所有，保留一切权利。

版权所有，侵权必究。

Copyright (C) 1997 by ZTE Co. Ltd..All rights reserved.设备说明设备接口描述（尽可能提供设备和接口图片，不同型号设备存在差别）（如何判断有无接口板、接口板外观描述）（接口类型、定义）RS485电平；RS485方式 --> 白线+ 、黑线- 。

（波特率、数据位、校验位、停止位）波特率9600、数据位8位、偶校验、起始/停止位1位（操作步骤、拨码设置等）监控接口板为独立安装在一个方形铁盒内。

地址拨码为SW1、SW2，SW1为十位数（取值范围为0，1，2，3，4），SW2为个位数（取值范围为0-9）。

将SW3-1设置为ON，可在没有遥控器情况下，只通过监控板控制空调。

指示灯红色LED G：表示接口板与空调通讯状态。

闪烁表示通讯正常；指示灯绿色LED R：表示通讯异常指示。

（特殊说明）该接口板适用于海尔三菱重工8型机。

包括：RF75WD、RFD75WD、LF75WD、RF13WD、RFD13WD、LF13WD、RF73WDT、RFD73WDT、LF73WDT、RF25WD、RFD25WD、LF25WD、RFU75WD、RFU13WD、RFU25WD。

调试方法pcudebug.exe发送：接收：（通讯是否存在时限要求、是否存在控制条件等）通道表（包括物理通道和逻辑通道）---AI通道---AI通道17（双字节64） = 空调回风温度---AO通道---AO通道16（双字节503） = 空调温度设置点---DI通道---DI通道16（双字节3000） = 监控模块故障DI通道18（双字节193） = 空调开关机状态(0-关机,1-开机)DI通道19（双字节202） = 空调自动状态(0-否,1-是)DI通道20（双字节197） = 空调除湿状态(0-否,1-是)DI通道21（双字节195） = 空调制冷状态(0-否,1-是)DI通道22（双字节200） = 空调送风状态(0-否,1-是)DI通道23（双字节194） = 空调加热状态(0-否,1-是)DI通道24（双字节204） = 弱风风量状态(0-否,1-是)DI通道25（双字节203） = 急风风量状态(0-否,1-是)DI通道26（双字节425） = 遥控器通信异常(0-否,1-是) DI通道27（双字节244） = 热传感器断线(0-否,1-是)DI通道28（双字节426） = 吸入传感器断线(0-否,1-是) DI通道29（双字节333） = 暖房高压异常(0-否,1-是)DI通道30（双字节427） = 开关异常(0-否,1-是)DI通道31（双字节428） = 电压过低(0-否,1-是)---DO通道---DO通道162（双字节551） = 空调开机DO通道163（双字节552） = 空调关机DO通道164（双字节561） = 自动运行DO通道165（双字节563） = 空调除湿DO通道166（双字节560） = 空调制冷DO通道167（双字节562） = 空调送风DO通道168（双字节559） = 空调制热DO通道169（双字节670） = 弱风风量DO通道170（双字节669） = 急风风量DO通道171（双字节553） = 异常复位关键及特殊数据（特殊接收函数处理）常见故障（被监控设备监控功能是否可靠）。

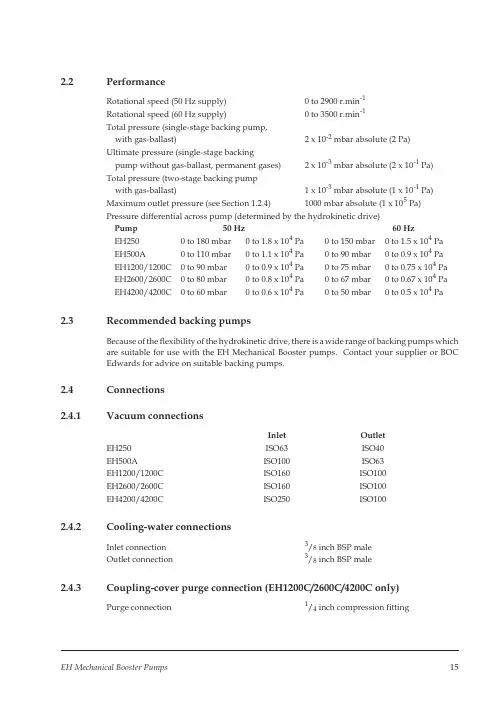

2.2PerformanceRotational speed (50 Hz supply)0 to 2900 r.min-1Rotational speed (60 Hz supply)0 to 3500 r.min-1Total pressure (single-stage backing pump,with gas-ballast) 2 x 10-2mbar absolute (2 Pa)Ultimate pressure (single-stage backingpump without gas-ballast, permanent gases) 2 x 10-3mbar absolute (2 x 10-1Pa)Total pressure (two-stage backing pumpwith gas-ballast) 1 x 10-3mbar absolute (1 x 10-1Pa)Maximum outlet pressure (see Section 1.2.4)1000 mbar absolute (1 x 105Pa)Pressure differential across pump (determined by the hydrokinetic drive)Pump50 Hz60 HzEH2500 to 180 mbar0 to 1.8 x 104Pa0 to 150 mbar0 to 1.5 x 104PaEH500A0 to 110 mbar0 to 1.1 x 104Pa0 to 90 mbar0 to 0.9 x 104PaEH1200/1200C0 to 90 mbar0 to 0.9 x 104Pa0 to 75 mbar0 to 0.75 x 104PaEH2600/2600C0 to 80 mbar0 to 0.8 x 104Pa0 to 67 mbar0 to 0.67 x 104PaEH4200/4200C0 to 60 mbar0 to 0.6 x 104Pa0 to 50 mbar0 to 0.5 x 104Pa 2.3Recommended backing pumpsBecause of the flexibility of the hydrokinetic drive,there is a wide range of backing pumps whichare suitable for use with the EH Mechanical Booster pumps.Contact your supplier or BOCEdwards for advice on suitable backing pumps.2.4Connections2.4.1Vacuum connectionsInlet OutletEH250ISO63ISO40EH500A ISO100ISO63EH1200/1200C ISO160ISO100EH2600/2600C ISO160ISO100EH4200/4200C ISO250ISO1002.4.2Cooling-water connectionsInlet connection3/8inch BSP maleOutlet connection3/8inch BSP male2.4.3Coupling-cover purge connection (EH1200C/2600C/4200C only)Purge connection1/4inch compression fittingEH Mechanical Booster Pumps152.5Electrical dataNote:The motors of EH250and EH500A pumps are supplied configured for‘low voltage’operation (240V and lower),the motors of EH1200/1200C,EH2600/2600C and EH4200/4200C pumps aresupplied configured for ‘high voltage’ operation (380 V and higher): refer to Section 3.6.Number of phases3Supply voltage220-240 V/380-415 V at 50 Hz208-230 V/460 V at 60 HzVoltage tolerance±6%Full load current ratings See Table 2220 V 50 Hz 240 V50 Hz380 V50 Hz415 V50 Hz208 V60 Hz230 V60 Hz460 V60 HzEH250 & EH500A Full load (A) 6.3 5.8 3.7 3.4 6.1 5.5 2.8 Rating (kW) 1.5 1.5 1.5 1.5 1.5 1.5 1.5EH1200Full load (A)11.110.2 6.4 5.911.910.7 5.4 Rating (kW)3333333EH2600 & EH4200 (7.5 kW)Full load (A)19.818.211.510.520.918.99.5 Rating (kW)7.57.57.57.57.57.57.5EH2600 & EH4200 (11 kW)Full load (A)--21.520.7-34.817.4 Rating (kW)--1111-1111EH1200C Full load (A)--6 5.7-105 Rating (kW)--33-33EH2600C & EH4200C Full load (A)--2220-3618 Rating (kW)--1111-1111 Table 2 - Full load current ratings2.6Coupling-cover nitrogen purge supply (EH1200C/2600C/4200C only)Nitrogen supply pressure 1 to 9 bar gauge (2 to 10 bar absolute,2 x 105to 1 x 106Pa)Regulated pressure0.3to0.5bar absolute(3x104to5x104Pa) 16EH Mechanical Booster Pumps。

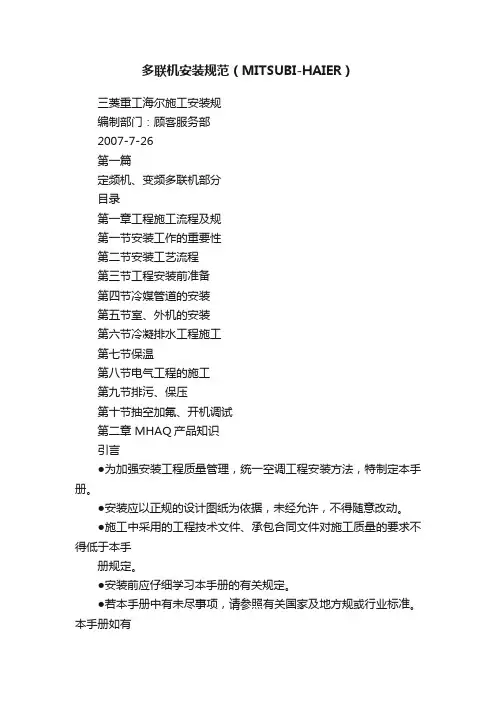

多联机安装规范（MITSUBI-HAIER）三菱重工海尔施工安装规编制部门：顾客服务部2007-7-26第一篇定频机、变频多联机部分目录第一章工程施工流程及规第一节安装工作的重要性第二节安装工艺流程第三节工程安装前准备第四节冷媒管道的安装第五节室、外机的安装第六节冷凝排水工程施工第七节保温第八节电气工程的施工第九节排污、保压第十节抽空加氟、开机调试第二章 MHAQ产品知识引言●为加强安装工程质量管理，统一空调工程安装方法，特制定本手册。

●安装应以正规的设计图纸为依据，未经允许，不得随意改动。

●施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本手册规定。

●安装前应仔细学习本手册的有关规定。

●若本手册中有未尽事项，请参照有关国家及地方规或行业标准。

本手册如有与国家及地方规或行业标准要求不一致处，以后者为准。

●若其中涉及相关机器参数及要求的更改，以我公司最新技术通知单为准，恕不另行通知。

●违反本手册的有关技术要求而产生的一切后果，我公司不承担任何责任。

第一章工程施工流程及规第一节安装工作的重要性多联式空调系统是由一台或一组含变容式压缩机的室外机，连接多台室机而组成的单一制冷回路系统。

它可以通过对变容式压缩机和电子膨胀阀的控制，调节系统和室侧换热器的制冷剂流量来实现系统的变容节能运行，并较精确地满足室供冷和供暖要求。

一般由室机组、室外机组、制冷剂管道系统以及电气、自控系统组成。

多联机的运行工质是各种高效制冷剂，室机和室外机使用专用铜管连接，通过通讯线进行控制。

制冷剂管道部进入灰尘、杂质、水分或存在渗漏都将会导致系统不能正常运行甚至瘫痪。

正是因为多联机设计精密、控制灵活，所以对安装质量的要求就特别高。

安装过程中，经常会出现的问题及影响见下表。

为保证安装工程质量，要求安装商具有相应的专业工程施工资质。

否则，在安装前，必须经过厂家的技术人员培训。

工程施工中从事特种作业的焊工、电工、制冷工等必须具备操作上岗证及相应的职业技能书。

（二）、技术参数表室外机技术参数表型号项目RFC255KX4电源3相380V 50Hz制冷能力KW ※1 25.5制热能力※ 2 28.0COP IPLV 4 COP*W/ 4.37 COP*W/ 4.18噪声dB (A) 标准模式：57；静音模式：52 外型尺寸mm 1690×1350×720重量Kg 245压缩机形式及台全封闭直流变频涡旋压缩机×1 电机KW 3.88（3极）×1 启动方式直接启动能量控制% 27-126曲轴箱加热器W 33W×1热交换器铜管和翅片组合方式冷媒控制器电子膨胀阀冷媒封入量Kg 14.2（R410A）冷冻机油封入量CC 2100（M-MA32R）风机形式与台直流变频电机×2风量m³/min 冷房：220，暖房：180 电机功率KW 126（6极）×2除霜微型电脑控制除霜防振防音装置压缩机：防震橡胶，吸音隔热材安全设置压机过热保护、过电流保护、变压器过热保护、高压压力异常保护安装冷媒配管尺寸mm 液管Φ9.52（喇叭口连接）气管Φ19.05（焊接）排水口Φ45排水孔×3，Φ20排水孔×6 备注：※ 1 室内温度：27℃DB/19℃WB，室外温度：35℃DB/24℃WB。

※2 室内温度：20℃DB/14.5℃WB，室外温度：7℃DB/6℃WB。

※3室内机开启容量为80%时测得的值。

※4室内机开启容量为50%时测得的值。

型号项目RFC280KX4电源3相380V 50Hz 制冷能力KW ※1 28.0制热能力※ 2 31.5COP IPLV 4 COP*W/ 4.17 COP*W/ 4.58噪声dB (A) 标准模式：57；静音模式：52 外型尺寸mm 1690×1350×720重量Kg 245压缩机形式及台全封闭直流变频涡旋压缩机×1 电机KW 5.78（3极）×1 启动方式直接启动能量控制% 20-114曲轴箱加热器W 33W×1热交换器铜管和翅片组合方式冷媒控制器电子膨胀阀冷媒封入量Kg 14.2（R410A）冷冻机油封入量CC 2100（M-MA32R）风机形式与台直流变频电机×2风量m³/min 冷房：220，暖房：180 电机功率KW 126（6极）×2除霜微型电脑控制除霜防振防音装置压缩机：防震橡胶，吸音隔热材安全设置压机过热保护、过电流保护、变压器过热保护、高压压力异常保护安装冷媒配管尺寸mm 液管Φ9.52（喇叭口连接）气管Φ22.22（焊接）排水口Φ45排水孔×3，Φ20排水孔×6备注：※ 1 室内温度：27℃DB/19℃WB，室外温度：35℃DB/24℃WB。

三菱重工海尔控制面板说明书
三菱重工海尔控制面板说明书是一份用于指导用户正确使用该
控制面板的重要文档。

本说明书旨在提供简明扼要的操作指南，帮助用户充分了解控制面板的功能和使用方法，以确保安全、高效地操作。

1.控制面板概述
本章节将介绍控制面板的外观和基本功能，包括各个按钮、指示灯的作用，以及控制面板上的显示屏和触摸功能等。

2.控制面板安装与连接
本章节将详细介绍如何正确安装控制面板，并连接到相应的设备。

提供了安装步骤、连接方法和注意事项等内容。

3.控制面板操作
本章节将逐一介绍控制面板上各个功能按钮的使用方法和操作
步骤。

涵盖了开关机、调节温度、设定定时器、选择模式等常用操作。

4.高级功能设置
本章节将介绍一些更高级的功能设置，如语言选择、音量调节、屏幕亮度调节等。

并提供了相应的操作指引和注意事项。

5.故障排除与维护
本章节将列举一些常见问题和解决方法，帮助用户在遇到故障时能够快速排除问题。

同时，提供了控制面板的维护方法和注意事项。

6.安全注意事项
本章节将重点强调用户在使用控制面板时需要注意的安全事项，包括使用环境要求、电源接线要求、防护措施等内容。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==海尔中央空调说明书篇一：室内机型号 - 海尔中央空调海尔双变多联四面出风嵌入式空调注：以上参数仅供参考，实际以机器铭牌为准！海尔双变多联四面出风嵌入式空调注：以上参数仅供参考，实际以机器铭牌为准！本技术参数版权所有：中央空调在线 / 本站网络技术支持：虎酋网络http://篇二：海尔中央空调线控器征明海尔中央空调线控器火热征名，期待你的参与！曾经的我们，为了给用户全面的功能体验，全面的按钮设计就是产品的核心，产品型号就是线控器的名称,产品外观如下图；现在的我们，选择给用户最佳的使用体验，设计一款能读懂用户心的控制器，它能自学习你的使用习惯，它有老人、儿童的模式，它还有颠覆的操作界面……产品外观如下图。

它是中央空调控制器，它是互联网的产品；这就是它的外观，我们正为它火热征名，期待你来参与产品命名投票！A. 小黑氪（赋予产品人性化色彩，聪明、懂你）B. 小极氪（赋予产品人性化色彩，并且很萌，易记忆）C. 睿智（聪颖明智，表意积极向上，体现产品本身智能特性）D. 陪伴星（犹如月亮之于地球，时刻相伴，成为你生活中不可或缺的一部分）E. 智控伙伴/精灵（科技与人性的完美结合，更懂你的产品）F. 空气伙伴（易于产生产品功能联想，亲切友好）G. 其他1.请选出你觉得最符合我们产品形象的名字！2.如果你觉得都配不上我们的控制器形象，给出您的建议吧！篇三：海尔中央空调使用寿命价值不菲的家用中央空调到底值不值？鉴于中央空调拥有工作舒适、与装修相交融、漂亮大方等一些传统空调不具备的优势，不少人都期待夏日能够运用中央空调。

但中央空调造价不菲，这使得咱们在采购中央空调的时候分外慎重，常常会情不自禁的关心中央空调到底能用几年，这关系到咱们的购买回报率，那么中央空调能用多久呢，专家介绍：合理使用，各品牌家用中央空调的使用寿命都在15-20年，是传统柜、挂式空调的两倍，海尔中央空调使用寿命最低长达20年以上，高于同类产品其他品牌。

A P P 1-IA 7SICE R E P A IR IN G菱重工海尔直流变频中央空调故障代码与电气配线图(二）□童长江B I 室内机接¥@1.机型：R F (D )71/140K X 4THI-A!h>-R1室内机组闸的连撗线电潺堉号()()()C n H 2W HC n NR OC nN 3 £绝C n N 4B KOpt ion 选配件-今-C X R2 ) | C X R4 〕 !虚线区域仅"电加热"机型使用Mark 符号英文颜色BK Black 黑BL Blue 蓝B R Brown 褐G R Gray 灰O R Orange 橙RD Red 红WHWhite白C F 1符号含义符号含义FMI 送风用电机(带温控器）SW 5-4ON 紧急停止信号-有效CFI F M I 用电容器OFF 紧急停止信号-无效T h l-A 空气吸入传感器SW 6机型容量切换T h l-R l 热交换器传感器(红色-U 型头）ji 过滤网标记Thl -R 2热交换器传感器(黄色-毛细管）J 2运行许可.禁止Thl -R 3热交换器传感器(黑色-气管头）LED .1显示灯(红色-检修显示）ThC 遥控器的温度传感器LED .2显示灯(绿色-微控正常显示）Trl 变压器X 1-3.6F M 用继电器SM 步进马达(电子膨胀阀>X 4D M 用继电器F 保险丝X R 1运行输出（D C 12V 输出）SW 1室内机组编号十位X R 2制热输出（D C 12V 输出）SW 2室内机组编号个位X R 3温控器O N 输出（D C 12V 输出）SW 3室外机组编号十位X R 4检修输出(D C 12V 输出）SW 4室外机组编号个位X R 5远程操作（无电压触点）FMI 送风用电机(带温控器）TB 端子排（〇记号）CFIF M I 用电容器CnA〜Z连接器(••记号>SW 5-3ON外部输入-边缘输入OFF 外部输入-水平输入含义端子排（〇记号）I f m 用继电器D M 用继电器L M 用继电器运行输出（D C 12V 输出）制热输出(D C 12V 输出）!温控器O N 输出(D C 12V 输出）检修输出(D C 12V 输出）远程操作(无电压触点）端子排（〇记号）连接器(_'记号）闭端接线子辅助电加热器1符号H \〇XIT )XX R 2X R 3P C R 4X R 5C n A 〜Z |■m a r kX含义室内机组编号十位室内机组编号个位室外机组编号十位室外机组编号个位1排水泵试运转外部输入-边缘输入i 外部输入-水平输入紧急停止信号-有效紧急停止信号-无效_________机型容量切换显示灯(红色-检修显示）显示灯(绿色-微控正常显示）保险丝符号S W 1S W 2S W 3^W 4S W 5-1O NO F FO N O F F S W 6L E D .1L E D .2U mS W 5-3S W 5-4含义送风用电机(带温控器）F M I 用电容器排水泵浮子开关导风板马达叶子开关空气吸入传感器热交换器传感器(红色-U 型头）热交换器传感器(黄色-毛细管）热交换器传感器(黑色-气管头）遥控器的温度传感器变压器步进马达(用于电子膨胀阀）1符号F M I _1D ML M2T h l -AT h l -R l T h l -R 2 I r 〇1HT h CHS Mi 颜色f q i K掸ym 概黄/绿粉红I C o l o r B l a c k B l u eB r o w n 丨O r -1R e d W h i t eY e l l o w1T ；l o w /G r e e n P i n k 丨M a r k 符号sqB RO RR D W H >Y /GNA.T =>T =»i_IA ^C E TR E T =»A.nR irslG含义接线板(〇记号）F M 用继电器D M 用继电器L M 用继电器运行输出(D C 12V 输出）制热输出(D C 12V 输出）温控器O N 输出(D C 12V 输出）检修输出(D C 12V 输出）远程操作(无电压触点）连接器('记号）1闭端接线子[符号|X 1~3,6寸X IT )XX R 1X R 2X R 3|X R 4X R 5C n A -Zi H m a r k含义室内机组编号十位室内机组编号个位室外机组编号十位室外机组编号个位排水泵试运行外部输入-边缘输入外部输入-水平输入紧急停止信号-有效紧急停止信号-无效切换机型容量|显示灯(红色-检修显示）显示灯(绿色-微控正常显示）保险丝1符号S W 1S W 2S W 3S W 4I S W 5-1O F F O F F S W 6L E D .1L E D .2U -.S W 5S W 5寸1含义 ___________送风用电动机(带温控器）F M I 用电容器排水泵浮子开关导风板马达_________叶片开关空气吸入传感器热交换器传感器(红色-U 型头）热交换器传感器(黄色-毛细管）热交换器传感器(黑色-气管头>遥控器的温度传感器变压器步进马达(用于电子膨胀阀）1符号C Nr —l 1—1U -C NT—1E UD M|l m 2T h l -Ad12H|T h l -R 2T W -R 3|T h C颜色181捭黄/绿C o l o r B l a c k [B l u eB r o w nO r ­a n g e R e dW h i t eY e l l o wY e l ­l o w /G r e e n[M a r k 符号1B RO R§W H Y /G N Ootck&fnformatfon I55含义显示灯(红色-检修显示）显示灯(绿色-微控正常显示）F M 用继电器D M 用继电器运行输出（D C 12V 输出）制热输出（D C 12V 输出）温控器O N 输出(D C 12V 输出）检修输出（D C 12V 输出）远程操作(无电压触点）端子排（〇记号）连接器('记号）闭端接线子1符号L E D .1L E D .2X I 〜3,6寸X |X R 11X R 2X R 3X R 4I X R 5C n A -Z■m a r k含义室内机组编号十位室内机组编号个位室外机组编号十位室外机组编号个位排水泵试运转外部输入-边缘输入外部输入-水平输入紧急停止信号-有效紧急停止信号-无效机型容量切换滤波器标记运行许可/禁止1符号S W 1S W 2S W 3S W 4S W 5-1〇N I O F F O N O F F S W 6C NS W 5-3S W 5-4「含义送风用电机(带温控器）l F M I 用电容器排水马达(选购）浮子开关空气吸入传感器热交换器传感器(红色-U 型头}热交换器传感器(黄色-毛细管）热交换器传感器(黑色-气管头）遥控器的温度传感器变压器步进马达(用于电子膨胀阀）保险丝1符号F M IC F ID M £T h l -AT h l -R l T h l -R 2丄H T h ChS M©a o <〇k8W r,0»h(Mi L§-J 翁赛i 國m國I9MS |_N-Hs S 5Q p ^uj Q ^u |n ^o _--------T 敢 aw s i |颜色裡m m *黄/绿C o l o r B l a c kB l u eB r o w nG r a yO r ­a n g eR e dW h i t e Y e l l o wY e l ­l o w /G r e e nM a r k 符号mB RG RO RR D W HY /G N•【(d 2 p i *4!H )一水i *«地(LD N n l s l H ) L®3t H <l i ;】^拽 5S W 甶s^os(._l s iN o l ln /r 袈吞ew )迮•拽电 s 袈吞s l a s n s i r z。

变频空调故障代码 1、KFR-26GW/BPF、KFR-26GW/A（BPF）、KFR-26GW/C（BPF）、KFR-28GW/BPA、KFR-28GW/BPF、KFR-28GW/A（BPF）、KFR-28GW/C（BPF）、KFR-40GW/BPF、KFR-40GW/A（BPF）、 KFR-28GW/DBPF、KFR-36GW/DBPF、KFR-28GW/M（BPF）、KFR-36GW/M （BPF）、KFR-25GW*2/BP、KFR-25GW*2/BPF、KFR-25GW*2/BPJF、KFR-26GW*2/BPF、KFR-30GW*2/BPF、KFR-30GW*2/BPKF、KR-（32G/AF.40G/F）60W/BP、KR-（32G/AF.50L/F）70W/BP 室内机显示灯故障原因维修方法备注电源定时运转闪灭灭室内环温传感器上门检修闪亮亮室内热交传感器1.上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修亮亮闪室外除霜传感器上门检修只适用于一拖一机型闪亮灭压机排气温度传感器 1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好 2、检查传感器阻值 3、若以上正常，拉回检修亮闪灭室外环境温度传感器上门检修闪灭亮室外传感器异常上门检修只适用于一拖二机型闪灭亮压机运转异常 1、上门检测电压是否正常、管路是否安装完好； 2、若以上正常，拉回检修只适用于一拖一机型闪闪亮1.DC电流检知 2、过电流保护动作 3、功率模块温度过高保护 4、功率模块低电压检知 1、上门检测电压是否正常， 2、电压正常，拉回检修室内机显示灯故障原因维修方法电源定时运转闪闪灭过电流保护动作AC电流检知 1、上门检测电压是否正常； 2、电压正常，拉回检修闪闪闪制热时，蒸发器温度上升（68度以上），或室内风机风量小 1、上门检查过滤网是否脏、热交换器换热是否正常、风速是否正常； 2、若以上正常，拉回检修闪灭闪CT断线保护上门检修亮闪亮功率模块异常上门检修灭灭闪通讯异常上门检修灭闪灭排气管温度超过120度 1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好 2、检查传感器阻值 3、若以上正常，拉回检修灭闪亮电压不足解释原因，让用户断电10-15分钟后重新上电开机灭亮闪控制基板异常上门检修灭亮闪室内机EEPROM异常上门检修闪亮闪室外机EEPROM异常上门检修 2、KFR-35GW/BPF、KFR-35GW/ABPF、KFR-36GW/BP、KFR-36GW/BPF 、 KFR-36GW/ABPF、KFR-50GW/BPF、KFR-50LW/BP、KFR-50LW/BPF 故障现象故障原因维修方法备注定时灯闪烁1次功率模块过热、过流、短路拉回检修室外机定时灯闪烁2次电流传感器感应电流太小上门检修定时灯闪烁4次制热时压机温度传感器温度超过120度保护 1、上门检查热交换器换热是否正常、管路安装是否完好； 2、检查压机传感器阻值 3、若以上正常，拉回检修定时灯闪烁5次过电流保护 1、上门检测电压是否正常； 2、电压正常，拉回检修定时灯闪烁6次室外环温传感器故障上门检修定时灯闪烁7次室外热交传感器故障上门检修定时灯闪烁10次电源超、欠压解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁11次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁12次制冷时室外热交传感器温度超过70度保护 1、上门检查热交换器换热是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修定时灯闪烁14次单片机读入EEPROM数据有错误上门检修定时灯闪烁15次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机故障现象故障原因维修方法备注电源灯闪烁1次室内环温传感器故障上门检修室内机电源灯闪烁2次室内热交传感器故障 1、检查传感器阻值； 2、检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 3、若以上正常，拉回检修电源灯闪烁4次制热时室内热交传感器温度超过72度保护 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修电源灯闪烁5次制冷时室内热交传感器温度低于0度保护 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修电源灯闪烁6次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机电源灯闪烁7次通讯回路故障上门检修电源灯闪烁8次室内风机故障上门检修电源灯闪烁9次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机 3、KFR-36GW/B（BPF）、KFR-36GW/BPJF、KFR-28GW/BPJF、KFR-28GW/(BPF、KFR-36GW/(BPF 室内机显示故障原因维修方法 E1室内环境温度传感器上门检修 E2室内热交温度传感器 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修 F21室外除霜温度传感器上门检修 F25室外排气温度传感器 1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好 2、检查传感器阻值 3、若以上正常，拉回检修 F6室外环境温度传感器上门检修 E07通讯异常上门检修室内机显示故障原因维修方法 F24CT断线上门检修 F4排气温度超过120℃，排气管温度过升保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好 2、检查传感器阻值 3、若以上正常，拉回检修 F22AC电流过电流保护 1、上门检测电压是否正常； 2、电压正常，拉回检修 F23DC电流过电流保护 1、上门检测电压是否正常； 2、电压正常，拉回检修 E9制热时，蒸发器温度上升（68℃以上），或室内电机运转但风量小 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修 F11压机运转异常拉回检修 E8面板主板通讯异常上门检修4.KFR-60LW/BPF故障显示故障原因维修方法 E1室温传感器故障上门检修 E2室内盘管传感器故障 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修 E3室外环温传感器故障上门检修 E4室外盘管传感器故障上门检修 E5过电流保护 1、上门检测电压是否正常；2、电压正常，拉回检修 E6压机过热保护 1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好 2、检查压机传感器阻值3、若以上正常，拉回检修 E7室外低电压保护解释原因，让用户断电10-15分钟后重新上电开机 E8面板与主板通讯故障上门检修 E9室内外通讯故障上门检修 5、KFR-48LW/@（BPJXF）、KFR-48LW/@（BPF）、KFR-50LW/BPJXF、KFR-51LW/BPJXF、KFR-51LW/BPJF、KFR-51LW/N（BPF）、KFR-51LW/T（BPJXF）、KFR-51LW/@（BPJXF）、KFR-52LW/BPJXF、KFR-52LW/BPJF、KFR-52LW/E （BPJXF）、KFR-52LW/N（BPJXF）、KFR-58LW/BPJXF、KFR-58LW/E （BPJXF）、KFR-58LW/N（BPJXF）、KFR-58LW/N（BPF）、KFR-58LW/T （BPJXF）、KFR-58LW/@（BPF）、KFR-58LW/@（BPJXF）、KFR-60LW/BPJXF、KFR-60LW/BPJF、KFR-60LW/BPXF、KFR-60LW/E（BPJXF）、KFR-68LW/BPJXF、KFR-68LW/E（BPJXF）、KFR-68LW/@（BPJXF）等故障代码故障原因维修方法 E1功率模块过热、过流、短路拉回检修 E2电流传感器感应电流太小上门检修 E4制热时压机温度传感器温度超过120℃ 1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好； 2、检查压机传感器阻值；3、若以上正常，拉回检修 E5过电流保护 1、上门检测电压是否正常； 2、电压正常，拉回检修 E6室外温度传感器故障上门检修 E7室外盘管传感器故障上门检修Ea电源超欠压解释原因，让用户断电10-15分钟后重新上电开机 Ec制冷时室外热交传感器温度超过70℃保护 1、上门检查过滤网是否脏、热交换器换热是否正常；2、检测传感器阻值；3、若以上正常，拉回检修 Ee单片机读入EEPROM数据有错误上门检修 F1室温传感器故障上门检修 F2室内盘管传感器故障 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修 F4制热时室内盘管传感器超过72℃保护 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修 F5制冷时室内盘管温度传感器低于0℃以下保护 1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常； 2、检测传感器阻值 3、若以上正常，拉回检修 F7室内主板与控制面板通讯故障上门检修 E1 室内温度传感器E2室外盘管传感器 E3室外温度传感器 E4室外盘管传感器 E5电流过大 E6压力保护 E7低电压保护 E8面板，主板（内）通信故障 E9室内，外板通信故障三菱重工海尔柜机故障代码 E1 操作开关线断、室内机电路板不良。
