多层陶瓷电容的基本原理

mlcc叠层工艺MLCC（多层陶瓷电容器）叠层工艺是一种常见的电子组件制造工艺，用于制造高性能的陶瓷电容器。

MLCC是一种电子元件，它由多个薄层陶瓷片和金属电极交替叠加而成。

这种结构使得MLCC具有高电容密度、低损耗、良好的温度稳定性和可靠性等优点。

在本文中，我们将探讨MLCC叠层工艺的相关内容。

我们来了解一下MLCC的基本结构。

MLCC由多个薄层陶瓷片和金属电极交替叠加而成。

陶瓷片通常采用氧化铝等陶瓷材料，具有良好的绝缘性能和稳定性。

金属电极通常采用银浆或铜浆制成，用于连接电路。

通过多层叠加，可以实现较高的电容密度，满足各种电子设备对小型化和高性能的要求。

MLCC的制造过程中，叠层工艺是关键步骤之一。

首先，需要准备好陶瓷片和金属电极。

陶瓷片通常通过切割成薄片的方式制备，而金属电极则通过印刷或涂覆的方式施加在陶瓷片上。

然后，将陶瓷片和金属电极按照一定的顺序叠加在一起，形成多层结构。

在叠层的过程中，需要注意控制每一层的厚度和位置，以确保电容器的性能和可靠性。

在叠层过程中，还需要考虑陶瓷片和金属电极之间的粘结问题。

通常情况下，陶瓷片和金属电极之间使用玻璃粉或有机胶粘结，以确保层与层之间的粘合牢固。

粘结的质量对于电容器的性能和可靠性至关重要，因此需要严格控制粘结剂的质量和使用方法。

叠层完成后，还需要进行烧结和电极处理等后续工艺。

烧结是将叠层结构加热到一定温度，使陶瓷片和金属电极之间形成致密的结合。

烧结的温度和时间需要根据具体的材料和工艺要求进行控制。

电极处理是在烧结后对金属电极进行加工，以便与外部电路连接。

总结一下，MLCC叠层工艺是制造高性能陶瓷电容器的关键工艺之一。

通过多层陶瓷片和金属电极的叠加，可以实现较高的电容密度和良好的性能。

在叠层过程中，需要注意控制层的厚度和位置，以及陶瓷片和金属电极之间的粘结质量。

叠层完成后，还需要进行烧结和电极处理等后续工艺。

通过优化叠层工艺，可以生产出满足各种电子设备要求的高性能陶瓷电容器。

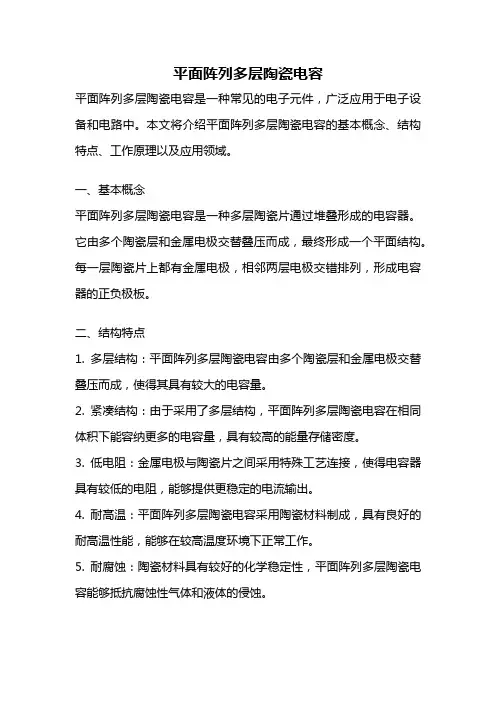

平面阵列多层陶瓷电容平面阵列多层陶瓷电容是一种常见的电子元件，广泛应用于电子设备和电路中。

本文将介绍平面阵列多层陶瓷电容的基本概念、结构特点、工作原理以及应用领域。

一、基本概念平面阵列多层陶瓷电容是一种多层陶瓷片通过堆叠形成的电容器。

它由多个陶瓷层和金属电极交替叠压而成，最终形成一个平面结构。

每一层陶瓷片上都有金属电极，相邻两层电极交错排列，形成电容器的正负极板。

二、结构特点1. 多层结构：平面阵列多层陶瓷电容由多个陶瓷层和金属电极交替叠压而成，使得其具有较大的电容量。

2. 紧凑结构：由于采用了多层结构，平面阵列多层陶瓷电容在相同体积下能容纳更多的电容量，具有较高的能量存储密度。

3. 低电阻：金属电极与陶瓷片之间采用特殊工艺连接，使得电容器具有较低的电阻，能够提供更稳定的电流输出。

4. 耐高温：平面阵列多层陶瓷电容采用陶瓷材料制成，具有良好的耐高温性能，能够在较高温度环境下正常工作。

5. 耐腐蚀：陶瓷材料具有较好的化学稳定性，平面阵列多层陶瓷电容能够抵抗腐蚀性气体和液体的侵蚀。

三、工作原理平面阵列多层陶瓷电容的工作原理基于电容器的原理。

当电容器两端加上电压时，电容器内部的金属电极与陶瓷层之间会产生电场。

电场的强度与电压成正比，与电容器的电容量和结构参数相关。

电容器的电容量越大，存储的电荷量就越多。

平面阵列多层陶瓷电容通过多层结构提高电容量，使得其能够存储更多的电荷。

同时，金属电极与陶瓷层之间的紧密结合和低电阻连接，保证了电容器的稳定性和可靠性。

四、应用领域平面阵列多层陶瓷电容广泛应用于电子设备和电路中。

其主要应用领域包括：1. 通信领域：平面阵列多层陶瓷电容常用于手机、通信基站等设备中，用于滤波、耦合和终端电容等。

2. 计算机领域：平面阵列多层陶瓷电容广泛应用于计算机主板、显卡等设备中，用于电源滤波、信号耦合和稳压等。

3. 汽车电子领域：平面阵列多层陶瓷电容被广泛应用于汽车电子设备中，用于电源滤波、噪声消除和稳定电压等。

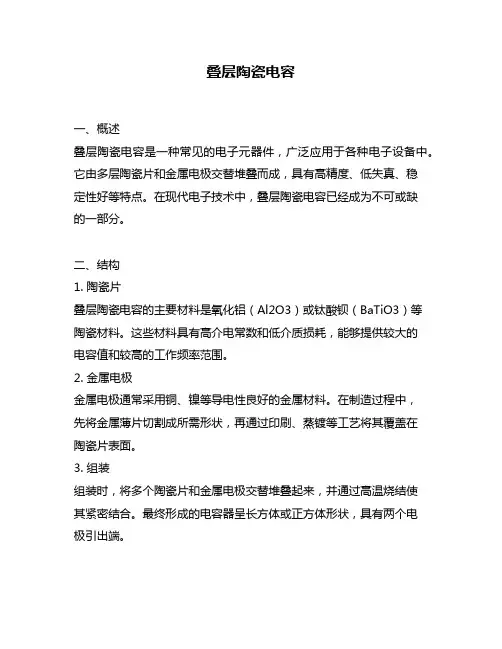

叠层陶瓷电容一、概述叠层陶瓷电容是一种常见的电子元器件，广泛应用于各种电子设备中。

它由多层陶瓷片和金属电极交替堆叠而成，具有高精度、低失真、稳定性好等特点。

在现代电子技术中，叠层陶瓷电容已经成为不可或缺的一部分。

二、结构1. 陶瓷片叠层陶瓷电容的主要材料是氧化铝（Al2O3）或钛酸钡（BaTiO3）等陶瓷材料。

这些材料具有高介电常数和低介质损耗，能够提供较大的电容值和较高的工作频率范围。

2. 金属电极金属电极通常采用铜、镍等导电性良好的金属材料。

在制造过程中，先将金属薄片切割成所需形状，再通过印刷、蒸镀等工艺将其覆盖在陶瓷片表面。

3. 组装组装时，将多个陶瓷片和金属电极交替堆叠起来，并通过高温烧结使其紧密结合。

最终形成的电容器呈长方体或正方体形状，具有两个电极引出端。

三、工作原理叠层陶瓷电容的工作原理基于两个金属电极之间的电场效应。

当外加电压施加在电容器两端时，会产生一个电场，使得陶瓷片中的自由电子在金属电极上聚集，并形成一个等效的电容器。

其大小与外加电压、介质材料和金属电极面积等因素有关。

四、应用叠层陶瓷电容广泛用于各种领域，包括通信、计算机、汽车、医疗等。

其中一些典型应用包括：1. 滤波器：叠层陶瓷电容可用于滤波器中，以去除信号中的高频噪声。

2. 调谐器：叠层陶瓷电容可用于调谐器中，以调整无线电频率。

3. 时钟：叠层陶瓷电容可用于时钟中，以提供精准的时间基准。

4. 传感器：叠层陶瓷电容可用于传感器中，以测量物理量如温度、湿度等。

5. 电源：叠层陶瓷电容可用于电源中，以平滑电压波动。

五、优缺点1. 优点叠层陶瓷电容具有以下优点：（1）精度高：由于采用多层陶瓷片和金属电极交替堆叠而成，因此能够提供高精度的电容值。

（2）稳定性好：由于采用陶瓷材料和金属电极，因此具有较好的稳定性和长寿命。

（3）温度系数小：由于采用陶瓷材料，因此温度系数小，能够在广泛的温度范围内正常工作。

2. 缺点叠层陶瓷电容也存在一些缺点：（1）体积较大：由于需要多个陶瓷片和金属电极交替堆叠而成，因此体积较大。

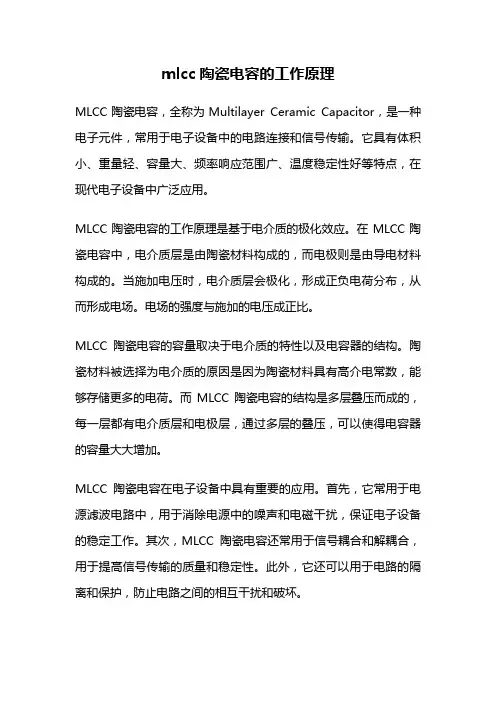

mlcc陶瓷电容的工作原理MLCC陶瓷电容，全称为Multilayer Ceramic Capacitor，是一种电子元件，常用于电子设备中的电路连接和信号传输。

它具有体积小、重量轻、容量大、频率响应范围广、温度稳定性好等特点，在现代电子设备中广泛应用。

MLCC陶瓷电容的工作原理是基于电介质的极化效应。

在MLCC陶瓷电容中，电介质层是由陶瓷材料构成的，而电极则是由导电材料构成的。

当施加电压时，电介质层会极化，形成正负电荷分布，从而形成电场。

电场的强度与施加的电压成正比。

MLCC陶瓷电容的容量取决于电介质的特性以及电容器的结构。

陶瓷材料被选择为电介质的原因是因为陶瓷材料具有高介电常数，能够存储更多的电荷。

而MLCC陶瓷电容的结构是多层叠压而成的，每一层都有电介质层和电极层，通过多层的叠压，可以使得电容器的容量大大增加。

MLCC陶瓷电容在电子设备中具有重要的应用。

首先，它常用于电源滤波电路中，用于消除电源中的噪声和电磁干扰，保证电子设备的稳定工作。

其次，MLCC陶瓷电容还常用于信号耦合和解耦合，用于提高信号传输的质量和稳定性。

此外，它还可以用于电路的隔离和保护，防止电路之间的相互干扰和破坏。

MLCC陶瓷电容的工作原理使其具有很多优点。

首先，它具有快速响应的特性，能够在电路中迅速充放电。

其次，MLCC陶瓷电容具有高频率响应的特点，适用于高频电路和高速信号传输。

此外，它还具有温度稳定性好的特点，能够在不同的工作温度下保持稳定的电容值。

然而，MLCC陶瓷电容也存在一些限制。

首先，由于其结构的特殊性，MLCC陶瓷电容在大容量时体积较大，不适用于特别小型化的电子设备。

其次，MLCC陶瓷电容在高温和高湿环境下容易发生失效，因此在一些特殊环境下需要选择其他类型的电容器。

总的来说，MLCC陶瓷电容是一种重要的电子元件，具有体积小、容量大、频率响应范围广、温度稳定性好等特点。

它的工作原理基于电介质的极化效应，通过电介质层的极化形成电场。

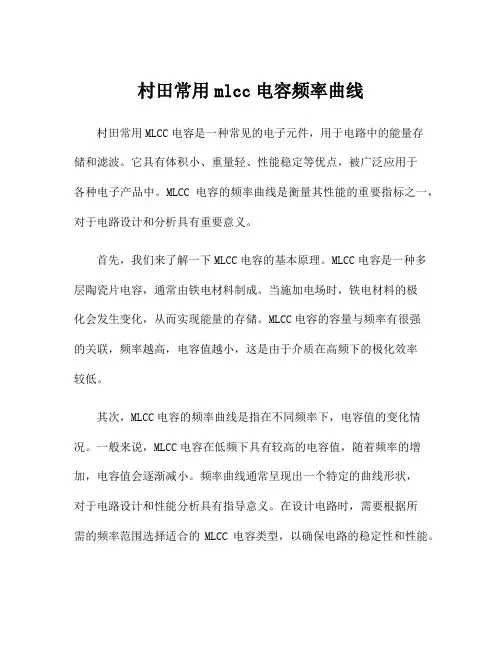

村田常用mlcc电容频率曲线村田常用MLCC电容是一种常见的电子元件，用于电路中的能量存储和滤波。

它具有体积小、重量轻、性能稳定等优点，被广泛应用于各种电子产品中。

MLCC电容的频率曲线是衡量其性能的重要指标之一，对于电路设计和分析具有重要意义。

首先，我们来了解一下MLCC电容的基本原理。

MLCC电容是一种多层陶瓷片电容，通常由铁电材料制成。

当施加电场时，铁电材料的极化会发生变化，从而实现能量的存储。

MLCC电容的容量与频率有很强的关联，频率越高，电容值越小，这是由于介质在高频下的极化效率较低。

其次，MLCC电容的频率曲线是指在不同频率下，电容值的变化情况。

一般来说，MLCC电容在低频下具有较高的电容值，随着频率的增加，电容值会逐渐减小。

频率曲线通常呈现出一个特定的曲线形状，对于电路设计和性能分析具有指导意义。

在设计电路时，需要根据所需的频率范围选择适合的MLCC电容类型，以确保电路的稳定性和性能。

此外，MLCC电容的频率曲线受到多种因素的影响，如介质类型、厚度、电极材料等。

不同的介质具有不同的频率响应特性，选用合适的介质类型可以提高电容的频率稳定性。

此外，电极材料的选择也会影响电容的频率曲线，在高频下电极材料的电阻会导致电容值的下降，因此需要选用低电阻的材料。

最后，如何选择合适的MLCC电容以及如何优化电路设计中的频率响应是电子工程师需要考虑的重要问题。

在选择MLCC电容时，需要考虑电路的频率工作范围、容量大小、精度要求等因素，以及介质类型、电极材料等参数。

在电路设计中，需要根据实际需求进行频率响应的仿真和优化，以确保电路的稳定性和性能。

综上所述，村田常用MLCC电容的频率曲线是电子工程中的重要指标，对电路设计和性能分析具有重要意义。

电子工程师需要了解MLCC电容的频率特性，选择合适的电容类型，并优化电路设计中的频率响应，以确保电路的稳定性和性能。

通过不断的学习和实践，我们可以更好地应用MLCC电容，为电子产品的设计与生产提供更好的解决方案。

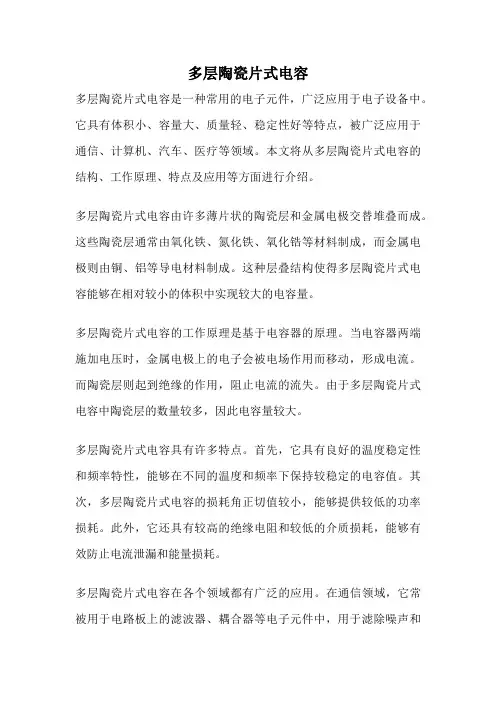

多层陶瓷片式电容多层陶瓷片式电容是一种常用的电子元件，广泛应用于电子设备中。

它具有体积小、容量大、质量轻、稳定性好等特点，被广泛应用于通信、计算机、汽车、医疗等领域。

本文将从多层陶瓷片式电容的结构、工作原理、特点及应用等方面进行介绍。

多层陶瓷片式电容由许多薄片状的陶瓷层和金属电极交替堆叠而成。

这些陶瓷层通常由氧化铁、氮化铁、氧化锆等材料制成，而金属电极则由铜、铝等导电材料制成。

这种层叠结构使得多层陶瓷片式电容能够在相对较小的体积中实现较大的电容量。

多层陶瓷片式电容的工作原理是基于电容器的原理。

当电容器两端施加电压时，金属电极上的电子会被电场作用而移动，形成电流。

而陶瓷层则起到绝缘的作用，阻止电流的流失。

由于多层陶瓷片式电容中陶瓷层的数量较多，因此电容量较大。

多层陶瓷片式电容具有许多特点。

首先，它具有良好的温度稳定性和频率特性，能够在不同的温度和频率下保持较稳定的电容值。

其次，多层陶瓷片式电容的损耗角正切值较小，能够提供较低的功率损耗。

此外，它还具有较高的绝缘电阻和较低的介质损耗，能够有效防止电流泄漏和能量损耗。

多层陶瓷片式电容在各个领域都有广泛的应用。

在通信领域，它常被用于电路板上的滤波器、耦合器等电子元件中，用于滤除噪声和提高信号质量。

在计算机领域，多层陶瓷片式电容被广泛应用于内存模块中，用于存储和传输数据。

在汽车领域，它常被用于汽车电子系统中，如发动机控制单元、车载娱乐系统等，用于提供稳定的电源和信号传输。

在医疗领域，多层陶瓷片式电容被应用于医疗设备中，如心脏起搏器、血压监测器等，用于提供稳定的电源和信号传输。

多层陶瓷片式电容是一种重要的电子元件，具有体积小、容量大、质量轻、稳定性好等特点。

它在通信、计算机、汽车、医疗等领域有广泛应用。

随着科技的不断进步，多层陶瓷片式电容的性能将进一步提高，应用领域也将更加广泛。

我们相信，在未来的发展中，多层陶瓷片式电容将发挥更大的作用，为人们的生活带来更多的便利和创新。

mlcc(片层陶瓷电容)下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在现代电子设备中，mlcc(片层陶瓷电容)扮演着至关重要的角色。

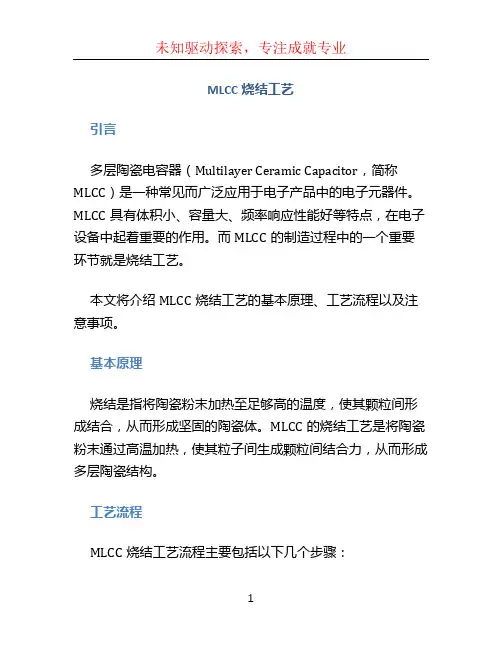

MLCC烧结工艺引言多层陶瓷电容器（Multilayer Ceramic Capacitor，简称MLCC）是一种常见而广泛应用于电子产品中的电子元器件。
