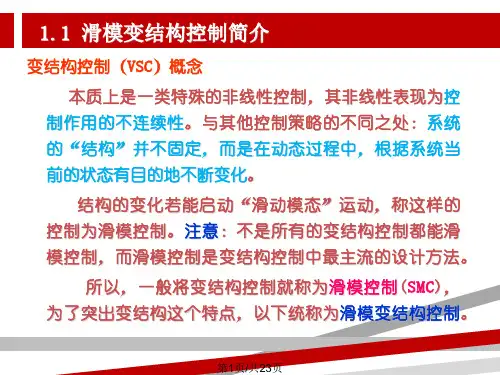

控制理论-滑模变结构控制1、滑模变结构控制简介变结构控制( Variable Structure Control,VSC)本质上是⼀类特殊的⾮线性控制，其⾮线性表现为控制的不连续性；这种控制策略与其他控制的不同之处在于系统的“结构”并不固定，⽽是可以在动态过程中，根据系统当前的状态（如偏差及其各阶导数等），有⽬的地不断变化，迫使系统按照预定“滑动模态”的状态轨迹运动，所以⼜常称变结构控制为滑动模态控制( Sliding Mode Control,SMC),即滑模变结构控制。

由于滑动模态可以进⾏设计且与对象参数及扰动⽆关，这就使得变结构控制具有快速响应、对参数变化及扰动不灵敏、⽆须系统在线辦识，物理实现简单等优点。

该⽅法的缺点在于当状态轨迹到达滑模⾯后，难于严格地沿着滑⾯向着平衡点滑动，⽽是在滑模⾯两侧来回穿越，从⽽产⽣颤动。

总之，抖振产⽣的原因在于：当系统的轨迹到达切换⾯时，其速度是有限⼤，惯性使运动点穿越切换⾯，从⽽最终形成抖振，叠加在理想的滑动模态上。

对于实际的计算机采样系统⽽⾔，计算机的⾼速逻辑转换及⾼精度的数值运算使得切换开关本⾝的时间及空间滞后影响⼏乎不存在；因此，开关的切换动作所造成控制的不连续性是抖振发⽣的本质原因。

2、未建模动态按照我的理解，在控制系统中，我们往往⾯对的是⾼阶的系统，⽽我们的分析和设计常常⾯对的是低阶的系统，即所谓的⽤低阶系统来近似模拟⾼阶系统的特性。

通常我们能通过低阶系统获得与⾼阶系统相近似的动态性能。

注意这⾥说的是近似的，也就是说⾼阶系统还有⼀部分动态性能我们⽤低阶系统来分析时会忽略掉。

⽽忽略的这部分就是未建模动态。

3、滑模变结构控制基本原理滑模变结构控制是变结构控制系统的⼀种控制策略。

这种控制策略与常规控制的根本区别在于控制的不连续性，即⼀种使系统“结构”随时间变化的开关特性。

该控制特性可以迫使系统在⼀定特性下沿规定的状态轨迹作⼩幅度、⾼频率的上下运动，即所谓的滑动模态或“滑模”运动。

1 滑模控制概述变结构系统，广义地说，是在控制过程(或瞬态过程)中，系统结构(或模型)可发生变化的系统。

这种控制方法的特点就在于系统的“结构力不是固定的，而是可以在动态过程中，随着系统的变化，根据当前系统状态，系统的各阶导数和偏差等，使系统按照设计好的“滑动模态”的状态轨迹运动。

由于滑动模态可以进行设计并且与对象参数及扰动无关，这就使得变结构控制具有快速响应、对参数变化及扰动不灵敏、无需系统在线辨识、物理实现简单等优点。

这种方法的缺点是当系统状态运行到滑模面后，难于严格地沿着滑模面向平衡点滑动，而是在滑模面两侧来回穿越，从而产生抖动。

滑模变结构控制是一种先进的控制方法，文献[34-51]讲述了这种控制方法是20世纪50年代，前苏联学者Emelyanov 首先提出了变结构控制的概念之后，UtkinE 等人进一步发展了变结构理论。

具有滑动模态的变结构系统不仅对外界干扰和参数摄动具有较强的鲁棒性，而且可以通过滑动模态的设计来获得满意的动态品质。

在这种控制方法的初始阶段研究的对象为二阶及单输入的高阶系统，采用的分析方法为相平i 酊法来分析系统特性。

20世纪70年代以来研究对象转变为状态空问的线性系统，使得变结构控制系统设计思想得到了不断丰富，并逐渐成为一个相对独立的研究分支，成为自动控制系统的一种设计方法，适用于线性与非线性系统、连续与离散系统、确定性与不确定性系统、集中参数与分布参数系统、集中控制与分散控制等。

并且在实际工程中逐渐得到推广应用，如电机与电力系统控制、机器人控制、飞机控制、卫星姿态控制等。

这种控制方法通过控制量的切换使系统状态沿着滑模面滑动，使系统在受到参数摄动和外干扰时具有不变性，正是这种特性使得变结构控制方法得到了越来越广泛的应用。

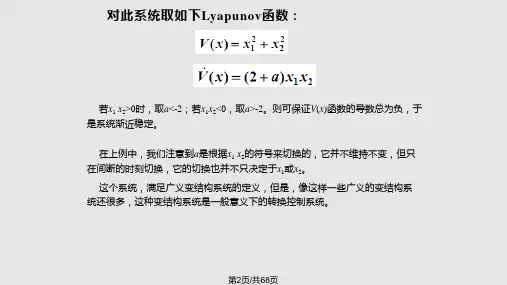

2 滑模控制的基本思想考虑一般的情况，在系统)(.x f x = nR x ∈的状态空间中，有一个切换面是0),,,()(321=⋯⋯=n x x x x s x s 它将状态空间分成上下两部分S>0及S<0。

滑模变结构控制简介变结构控制(VSC: Variable Structure Control)本质上是一类特殊的非线性控制，其非线性表现为控制的不持续性，这种控制策殆与其它控制的不同的地方在于系统的“结构”并非固定，而是能够在动态进程中，按照系统当前的状态(如误差及其各阶导数等)，有目的地不断转变，迫使系统依照预定“滑动模态”的状态轨迹运动，所以又常称变结构控制为滑动模态控制(SMC: Sliding Mode Control),即滑模变结构控制。

由于滑动模态能够进行设计且与对象参数及扰动无关，这就使得变结构控制具有快速响应、对参教转变及扰动不灵敏、无雷系统在线辩识，物理实现简单等长处。

该方式的缺点在于当状态轨迹抵达滑模面后，难于严格地沿着滑面向着平衡点滑动，而是在滑模面双侧来回穿越，从而产生哆嗦。

变结构控制出现于50年代，经历了4()余年的进展，已形成了一个相对独立的研究分支，成为自动控制系统的一种一般的设计方式，适用于线性与非线性系统、持续与离散系统、肯定性与不肯定性系统、集中参数与散布参数系统、集中控制与分散控制等。

而且在实际工程中逐渐取得推行应用，如电机与电力系统控制、机械人控制、飞机控制、卫星姿态控制等尊。

这种控制方式通过控制長的切换使系统状态沿薈滑模面滑动，使系统在受到参数摄动和外干扰的时候具有不变性，正是这种特性使得变结构控制方式受到各国学者的重视。

变结构控制进展历史变结构控制的迸展进程大致可分为三个阶段：(1)1957-1962 年此阶段为研究的低级阶段。

前苏联的学者Utkin和Emelyanov在五十年代提出丁变结构控制的槪念，大体研究对象为二阶线性系统。

(2)1962-1970 年六十年代，学者开始针对高阶线性系统进行研究，但仿然限于单输入单输出系统。

主要讨论丁高阶线性系统在线性切换函数下控制受限与不受限良二次型切换函数的情形。

(3)1970年以后在线性空间上研究线性系统的变结构控制。
