最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。

一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。

工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。

各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。

识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。

2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。

如工程的建设地点和关键部位情况，做到心中有数。

3)按专业阅读，按照专业顺序深入细致地阅读。

先看基础图，再看详图。

看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。

然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。

发现问题时，做好读图记录，以便与设计单位共同提出修改意见。

1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。

基础图纸包括总平面图、建筑平面图、立面图和剖面图等。

详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。

1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。

因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。

建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。

在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。

下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。

1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。

它一般包括建筑全平面图、地下室平面图、各楼层平面图等。

平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。

同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。

例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。

在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。

此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。

建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。

正确理解这些标高信息对于建筑物的高度和结构设计非常重要。

2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。

立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。

通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。

在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。

某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。

在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。

3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。

剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。

通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。

建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。

建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。

在前期还应提供岩⼟⼯程详细勘察报告。

施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。

常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。

2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。

3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。

4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。

施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。

2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。

是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。

3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。

总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图⽐例。

建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。

建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。

3. 表明标⾼。

建筑物⾸层地⾯标⾼、室外地坪标⾼。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。

2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。

看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。

看图步骤如下：1）．先看目录。

了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。

2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。

把它们查全准备在手边以便可以随时查看。

3）．看设计说明。

了解建筑概况和施工技术要求。

4）．看总平面图。

了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。

5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。

6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。

一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。

）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。

与建筑的结构安全无关，一般可以根据要求改动。

由建筑结构师绘制。

关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。

二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。

第三讲：施工图识读宋莹杰本讲内容一、施工图简介二、施工图纸识读1、施工图的定义施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。

施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件。

”图纸=圣旨“2、施工图的组成一套具有代表性的市政（公路）工程的施工图主要由以下几个专业施工图组成：（1）道路工程施工图（2）桥梁（隧道）工程施工图（3）管线工程施工图（4）绿化、交通、照明等配套工程施工图3、施工图纸的构成：（1）图纸封面（2）图纸扉页（3）目录（4）设计说明（5）图纸1、施工图纸识读目的由于施工图纸是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件，那么所有工程相关人员都必须掌握图纸识读的方法。

由于分工的不同，每个人读图的目的和侧重点都不一样，但是无论目的是什么，读图的方法是必须掌握的，可以说，读图是所有工作的基础。

2、概述（1）道路的组成道路是由路基、路面、桥梁、涵洞、隧道、防护工程以及排水设施等构造物组成的。

注：《公路工程技术标准》规定：单孔跨径＜5m，或多孔跨径＜8m时，修涵洞；否则修桥梁。

在山区道路设计时，可根据需要修建隧道。

（2）道路工程图的构成《道路路线工程图》路线平面图路线纵断面图路基横断面图《桥梁工程图》桥位平面图桥位地质断面图桥梁总布置图构件结构图《涵洞工程图》《隧道工程图》3、道路路线工程图（1）组成及作用路线平面图：表达道路路线的平面位置、走向及线形状况；沿线的地形、地物；路线上的附属建筑物的位置及其与路线的相互关系。

路线纵断面图：表达路线的纵向线形；地面起伏；地质状况；沿线设置建筑物的情况。

路基横断面图：表达路基的断面形状；填挖高度；边坡坡长；路基中心桩处的横向地面情况。

（2）路线平面图形成：将道路路线的水平投影与沿线地物、地貌的地形图合并画出，即在沿线的地形图上画出道路路线的走向及其平面线形。

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图，需要掌握以下技巧。

技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。

技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。

熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。

技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。

技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。

例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异，可以更准确地理解施工图中的内容。

技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常，施工图中的比例尺为1:50、1:100等。

在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。

技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。

阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

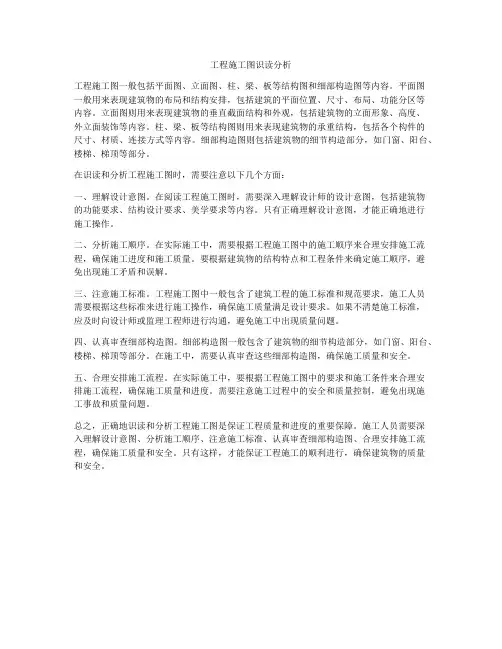

工程施工图识读分析工程施工图一般包括平面图、立面图、柱、梁、板等结构图和细部构造图等内容。

平面图一般用来表现建筑物的布局和结构安排，包括建筑的平面位置、尺寸、布局、功能分区等内容。

立面图则用来表现建筑物的垂直截面结构和外观，包括建筑物的立面形象、高度、外立面装饰等内容。

柱、梁、板等结构图则用来表现建筑物的承重结构，包括各个构件的尺寸、材质、连接方式等内容。

细部构造图则包括建筑物的细节构造部分，如门窗、阳台、楼梯、梯顶等部分。

在识读和分析工程施工图时，需要注意以下几个方面：一、理解设计意图。

在阅读工程施工图时，需要深入理解设计师的设计意图，包括建筑物的功能要求、结构设计要求、美学要求等内容。

只有正确理解设计意图，才能正确地进行施工操作。

二、分析施工顺序。

在实际施工中，需要根据工程施工图中的施工顺序来合理安排施工流程，确保施工进度和施工质量。

要根据建筑物的结构特点和工程条件来确定施工顺序，避免出现施工矛盾和误解。

三、注意施工标准。

工程施工图中一般包含了建筑工程的施工标准和规范要求，施工人员需要根据这些标准来进行施工操作，确保施工质量满足设计要求。

如果不清楚施工标准，应及时向设计师或监理工程师进行沟通，避免施工中出现质量问题。

四、认真审查细部构造图。

细部构造图一般包含了建筑物的细节构造部分，如门窗、阳台、楼梯、梯顶等部分。

在施工中，需要认真审查这些细部构造图，确保施工质量和安全。

五、合理安排施工流程。

在实际施工中，要根据工程施工图中的要求和施工条件来合理安排施工流程，确保施工质量和进度。

需要注意施工过程中的安全和质量控制，避免出现施工事故和质量问题。

总之，正确地识读和分析工程施工图是保证工程质量和进度的重要保障。

施工人员需要深入理解设计意图、分析施工顺序、注意施工标准、认真审查细部构造图、合理安排施工流程，确保施工质量和安全。

只有这样，才能保证工程施工的顺利进行，确保建筑物的质量和安全。

10大技巧助你看懂施工图，施工图识读其实很简单！
了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进
拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：
①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；
②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；
③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；
④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；
⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；
⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

《施工图识读与会审》课程教学标准课程代码: 171670课程名称：施工图识读与会审英文名称： The Construction Drawing Read and Came课程类型: 专业基础课总学时：51 讲课学时：17 实验学时：34学分： 3适用对象: 高职建筑工程管理专业学生选修课程：结构识图第一部分课程概述一、课程性质与地位《施工图识读与会审》课程是建筑工程管理专业必修的专业课程之一。

学生在学习本课程之前应当具有基本的制图知识。

本课程的任务是：1、通过学习识图，培养学生识读各类型施工图能力。

2、通过学习工程制图，培养学生空间想象能力和熟读图样的能力。

3、通过学施工图会审，培养学生谨慎的工作作风，和实践能力。

二、课程基本理念1. 基于工作过程的课程教学：以实践为主，通过讲解工程识图，要求学生会识图、读图以及制图。

2. 以岗位和职业资格要求为目标的培养方向：掌握识图、制图能力；了解图纸会审流程。

3.以学生为主体的教学体系：尊重个体差异，注重过程评价，促进学生发展。

三、课程设计思路通过本课程的学习使学生掌握识图、读图的技巧与方法，培养空间想象能力以及制图能力；掌握建筑工程各类型的施工图；掌握会审基本知识、基本理论和基本技能，培养学生实践的能力，为职业能力及学习新的职业岗位技术打下基础。

第二部分课程目标一、总体目标学会识图、读图与制图，学会施工图会审流程。

二、具体目标（一）知识与技能目标以教学为主，学习掌握施工图识读、施工图会审的相关内容。

（二）过程与方法目标1. 培养学生“学会学习”，使学生获得知识的过程同时获得学习方法和能力。

2. 通过继续识图的学习，培养学生识图、制图能力。

3. 通过各种结构的施工图的学习，培养学生识图综合能力。

4. 通过会审的基本理论知识和和基本技能的学习，培养学生实践的能力。

（三）素质目标1. 具有踏实严谨的工作作风。

2. 具有严谨的科学态度。

3．具有一定的自学能力。

4．具有一定的视图空间想象能力、一般的会审能力。

工程施工图识读实训报告一、活动目的通过实际操作和讲解，提高学员对工程施工图的识读能力，了解施工图的基本知识和重要点，培养学员的实际操作技能和综合素质，增强学员的现实工作能力。

二、活动时间和地点本次活动于2022年10月10日在学校实训基地进行，活动全程持续一个工作日。

三、活动内容1. 工程施工图的基本概念和分类：讲解工程施工图的基本概念、分类、特点和要求，使学员对工程施工图有一个整体的认识。

2. 工程施工图的图例和标注：介绍工程施工图的图例和标注，让学员了解各种符号的含义和使用，提高识读的准确性和效率。

3. 工程施工图的测量和读图：实际操作测量和读图，对比实际测量数据与施工图上的设计数据，培养学员的观察和分析能力。

4. 工程施工图的施工要求和注意事项：详细讲解工程施工图上的施工要求和注意事项，带领学员了解施工过程中的关键点和难点，加强施工操作的规范性和理性。

5. 工程施工图的案例分析和应用：通过案例分析和应用实例，引导学员运用所学知识和技能，综合考量施工图上的各项信息，提高识读的灵活性和水平。

四、活动效果通过本次实训活动，学员对工程施工图有了更深入的了解，识读能力和操作技能得到了提升。

同时，学员在实际操作中积累了经验，形成了良好的施工习惯和态度，为将来的工程实践奠定了基础。

五、活动总结本次工程施工图识读实训活动取得了良好的效果，为学员的职业发展和实践操作提供了重要的支持。

希望学员能够将所学所得转化为实际工作能力，不断提高自身的综合素质和竞争力，为建设美好家园贡献自己的力量。

通过本次实训活动，学员对工程施工图的识读能力和实践操作技能得到了提升，为将来的工程实践打下了坚实的基础。

希望学员能够在今后的学习和工作中不断提升自己的能力，为建设美好家园贡献自己的力量。

愿我们的实训活动取得更大的成功，为学员的职业发展和实践操作提供更多的支持。
