定子冷却水培训内容

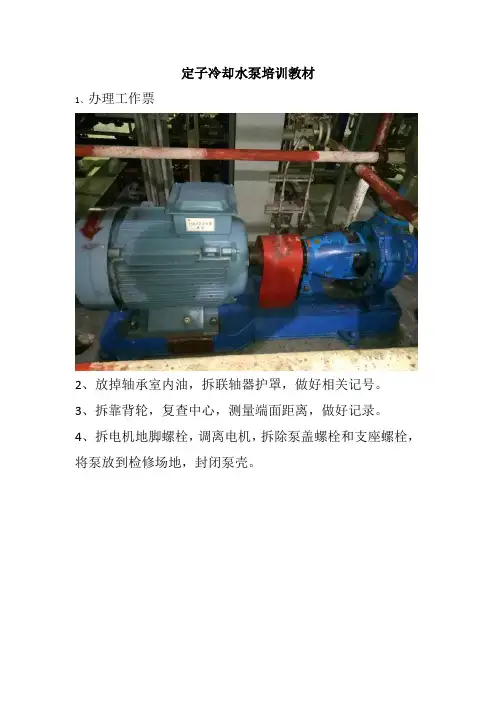

定子冷却水泵培训教材
1、办理工作票
2、放掉轴承室内油，拆联轴器护罩，做好相关记号。

3、拆靠背轮，复查中心，测量端面距离，做好记录。

4、拆电机地脚螺栓，调离电机，拆除泵盖螺栓和支座螺栓，将泵放到检修场地，封闭泵壳。

5、拆并帽，叶轮，记录动环锁紧位置，松机封动环锁螺丝，取出动环。

6、拆压盖，机封静环。

7、拆轴承室两侧压盖，用铜棒打出轴，拆下轴承。

8、测量轴弯曲度、叶轮口环间隙，清理检查相关部件。

9、回装轴承，测量轴窜。

10、依次回装静环、泵壳压盖，动环，叶轮及锁母。

11、紧泵壳螺栓和支座螺栓，边紧边盘动靠背轮。

12、连轴器找中心。

13、轴承室加油，试运。

QNPC秦山核电公司300MW核电机组系统教材发电机转子和定子冷却水系统秦山核电公司2002年3月发电机转子和定子冷却水系统课程时间:2小时学员：先决条件：目的:本部分结束时，使学员能具有以下一些能力：1 •能阐述发电机转子和定子冷却水系统的目的和功能。

说明系统的目的和功能。

简要说明为什么要求这些功能。

2•主要设备说明以下设备的性能参数和运行原则：—转子水箱—转子水箱液位计—转子水箱补充水接口—转子冷却水泵吸水管—转子冷却水泵—转子冷却水热交换器—转子线棒—定子水箱—定子水箱液位计—定子水箱补充水接口—定子冷却水泵吸水管—定子冷却水泵—定子冷却水热交换器定子线圈—定子冷却水离子交换器—三通气动阀—温度控制器—滤网—泵出口压力表—发电机转子和定子冷却水入口压力表—氮气阀门及压力表—转子密封支座—甩水箱说明以上设备的功能3•运行模式使用流程图，画出流道（气、液、电路），并给出以下各运行模式的主要设备状态: —正常运行—正常运行模式的描述—启动和正常运行—冲洗、充水排气、系统就列—启泵—发电机组冲转—发电机组稳定运行—发电机组解列、盘车—异常运行—冷却水泵跳闸—系统破管漏水—转子密封支座漏水—热交换器破管—发电机绕组冷却水衬管破损—电导率高—滤网堵塞—离子交换器树脂破损、饱和—发电机转子和定子冷却水系统主要故障的判断和处理—失去动力电源—失去仪用空气—停用保养4•仪表使用流程图—说明现场可验证的参数—冷却水泵电流—离子交换器出口电导率—转子、定子水箱夜位—发电机转速—冷却水压力—氮气压力—滤网压差—离子交换器压差—其它重要的系统参数—离子交换器出口电导率超过 1.5卩s/cm报警—发电机接地报警—给出报警信号的含义—使用报警响应清单，说明操作人员为什么必须进行这些操作和核查—给出正常运行时参数的近似值—简要说明运行限值内容：—系统的目的—系统功能—设备描述包括转子水箱、转子水箱液位计、转子水箱补充水接口、转子冷却水泵吸水管、转子冷却水泵、转子冷却水热交换器、转子线棒、定子水箱、定子水箱液位计、定子水箱补充水接口、定子冷却水泵吸水管、定子冷却水泵、定子冷却水热交换器、定子线圈、定子冷却水离子交换器、三通气动阀、温度控制器、-滤网、泵出口压力表、发电机转子和定子冷却水入口压力表、氮气阀门及压力表、转子密封支座、甩水箱。

秦山核电公司300MW核电机组系统教材发电机转子和定子冷却水系统秦山核电公司2002年3月秦山核电公司系统培训教材教材名称（Title）：发电机转子和定子冷却水系统教材编号：30222版次Rev.编制Writing校对Checking审核Reviewing修订说明Modification Cause(s)批准Approval日期Date发电机转子和定子冷却水系统课程时间：2小时学员：先决条件：目的:本部分结束时，使学员能具有以下一些能力：1．能阐述发电机转子和定子冷却水系统的目的和功能。

说明系统的目的和功能。

简要说明为什么要求这些功能。

2．主要设备说明以下设备的性能参数和运行原则：—转子水箱—转子水箱液位计—转子水箱补充水接口—转子冷却水泵吸水管—转子冷却水泵—转子冷却水热交换器—转子线棒—定子水箱—定子水箱液位计—定子水箱补充水接口—定子冷却水泵吸水管—定子冷却水泵—定子冷却水热交换器—定子线圈—定子冷却水离子交换器—三通气动阀—温度控制器—滤网—泵出口压力表—发电机转子和定子冷却水入口压力表—氮气阀门及压力表—转子密封支座—甩水箱说明以上设备的功能3．运行模式使用流程图，画出流道（气、液、电路），并给出以下各运行模式的主要设备状态：—正常运行—正常运行模式的描述—启动和正常运行—冲洗、充水排气、系统就列—启泵—发电机组冲转—发电机组稳定运行—发电机组解列、盘车—异常运行—冷却水泵跳闸—系统破管漏水—转子密封支座漏水—热交换器破管—发电机绕组冷却水衬管破损—电导率高—滤网堵塞—离子交换器树脂破损、饱和—发电机转子和定子冷却水系统主要故障的判断和处理—失去动力电源—失去仪用空气—停用保养4．仪表使用流程图—说明现场可验证的参数—冷却水泵电流—离子交换器出口电导率—转子、定子水箱夜位—发电机转速—冷却水压力—氮气压力—滤网压差—离子交换器压差—其它重要的系统参数—离子交换器出口电导率超过1.5μs/cm报警—发电机接地报警—给出报警信号的含义—使用报警响应清单，说明操作人员为什么必须进行这些操作和核查—给出正常运行时参数的近似值—简要说明运行限值内容：—系统的目的—系统功能—设备描述包括转子水箱、转子水箱液位计、转子水箱补充水接口、转子冷却水泵吸水管、转子冷却水泵、转子冷却水热交换器、转子线棒、定子水箱、定子水箱液位计、定子水箱补充水接口、定子冷却水泵吸水管、定子冷却水泵、定子冷却水热交换器、定子线圈、定子冷却水离子交换器、三通气动阀、温度控制器、-滤网、泵出口压力表、发电机转子和定子冷却水入口压力表、氮气阀门及压力表、转子密封支座、甩水箱。

发电机氢气系统及定冷水系统培训完整资料氢系统设计要求1.发电机氢冷系统（含置换介质系统）及氢气压力自动控制装置应能满足发电机充氢、自动补氢、排氢及中间气体介质置换工作的要求，应能自动监测和保持氢气的额定压力、规定纯度及冷氢温度等。

2、发电机氢冷系统为闭式氢气循环系统，热氢通过发电机的氢气冷却器由冷却水冷却。

发电机氢气冷却器宜采用多片套管式结构，发电机氢气冷却器由卖方提供，材质采用BFe30白铜管。

3、发电机应设置氢气干燥器（吸附式），设有氢气湿度在线检测仪（进口）,其入口应设树脂型除油器，干燥装置应保证在额定氢压下机内氢气露点不大于-5°C同时又不低于-25℃。

发电机充、补氢气的露点≤-50o C o干燥器氢气处理量应不小于100Nm3/h。

发电机设液位检测报警装置。

4、为了测量氢气冷却器的冷氢和热氢，共埋置4个双支热电阻（PtlOO三线制）。

5、两侧氢气冷却器冷却水流量分别由两个阀门站分路控制，氢气冷却器进出水管路应对称布置。

6、对氢冷发电机氢系统的要求。

1）氢冷却器冷却水直接冷却的冷氢温度一般不超过46o C o氢冷却器冷却水进水设计温度38o C o2 ）氢气纯度不低于95%时，应能在额定条件下发出额定功率。

但计算和测定效率时的基准氢气的纯度应为98%o3 ）机壳和端盖,应能承受压力为LoMPa历时15分钟的水压试验，以保证运行时内部氢爆不危及人身安全。

4 ）氢气冷却器工作水压为0.35MPa以上时，试验水压不低于工作水压的2倍。

5 ）冷却器应按单边承受0∙8MPa压力设计。

6 ）发电机在旋转中在额定氢压下，漏氢量小于」l_Nm3/24h。

三、氢气系统的主要特征大容量水氢氢冷汽轮发电机，为冷却定子铁芯和转子绕组，要求建立一套专门的供气系统。

这种系统应能保证给发电机补氢和补漏气，自动地监诩口保持电机内的额定压力、规定的纯度以及冷却器端的氢温。

各种不同型号的汽轮发电机，供气系统基本上相同,其主要特征如下：1.氢气由中央制氢站或储氢罐提供。

定子冷却水系统一、发电机定子冷却水的概述：发电机的定子绕组采用水内冷方式，水冷的效果是氢冷的50倍。

水内冷绕组的导体既是导电回路又是通水回路，每个线棒分成若干组，每组内含有一根空心铜管和数根实心铜线，空心铜管内通过冷却水带走线棒产生的热量。

到线棒出槽以后的末端，空心铜管与实心铜线分开，空心铜管与其它空心铜管汇集成型后与专用水接头焊好由一根较粗的空心铜管与绝缘引水管连接到总的进（或出）汇流管。

冷却水由一端进入线棒，冷却后由另一端流出，循环工作不断地带走定子线棒产生的热量。

定子冷却水系统的设备及流程：定子水系统配备了定子水箱、定子Array水泵、热交换器、压力温度调节阀、出口滤网、进回水管、离子交换器等设备。

定子水经水泵升压后进入冷却器进行热交换，由温度、压力调节阀将温度、压力控制在设定的数值，在励磁端进入发电机后与定子线棒进行热交换，从汽机端流出至水箱。

在进入发电机前，约20%的定子水旁路进入离子交换器，连续进行水质净化。

当发现发电机定子水导电度持续升高时应当进行水箱换水并检查树脂的失效情况。

二、定子冷却水控制装置的主要设备集装式定子冷却水控制装置包括水箱、两台水泵、两台冷却器、汽动温度、压力调节装置（包括电/气定位器、阀位变送器等）主水过滤器、补水过滤器、离子交换器及其之间的相互联接管路、阀门及就地压力表、测温元件。

装置上还设置有仪表箱，装有电导率变送器和与内外电气接口相连的端子。

1、水箱水箱本身容积2.0m3系统投入正常运行时箱内存水量约1.06m3。

运行正常水位线在水箱体轴心线上方约60mm位置。

水箱体内部结构很简单，只有一个网板用以拦截回水管中由于偶然原因而可能出现的固态杂物。

水箱人孔盖上设有一个观察窗，用以观察箱内水位及回水动态。

水箱右端上方设有一个漏氢检测接口，该接口用于抽取水箱上部气样进行分析以便确定其中是否有氢气，如果含有氢气，说明发电机内部水路有漏点，需要进行处理。

水箱上设置有液位信号计，液位信号计上配置了液位信号接点和液位变送器，实现液位高或低时的报警和液位连续信号。

定子冷却水系统一、定子冷却水系统相关介绍1、定子：定子是电机静止不动的部分。

定子由定子铁芯、定子绕组和机座三部分组成。

定子的主要作用是产生旋转磁场。

2、发电的冷却方式：国内外大容量发电机组采用的冷却方式主要有三种：全氢内冷方式，定子绕组水冷转子及铁芯氢冷却方式（水氢氢），双水内冷却方式（水水空）。

国峰煤电机组采用水氢氢冷却方式。

3、区别于空气冷却，发电机采用氢气冷却的优缺点：优点：（1）氢气密度小，大大降低了发电机风扇和通风系统等的摩擦损耗，提高了发电机的效率；（2）氢气传热系数大，导热能力强，可提高发电机的单机容量和缩小发电机的体积；（3）氢气的绝缘性能好，电离现象微弱，可以延长线圈的使用寿命；（4）由于氢气密度小，且采用密闭循环系统后，可使机组噪音大大减小。

缺点：氢气属于易燃易爆物质。

4、发电机定子采用水冷的原因:水冷的效果是氢冷的50倍,定子铁心和转子绕组内部有通风道，采用氢气冷却，若转子、定子铁芯采用水冷，设备较为复杂，制造工艺上较困难。

水内冷绕组的导体既是导电回路又是通水回路，定子绕组内部的空心导体里通水，水带走发电机运行过程中产生的热量，实现冷却的作用。

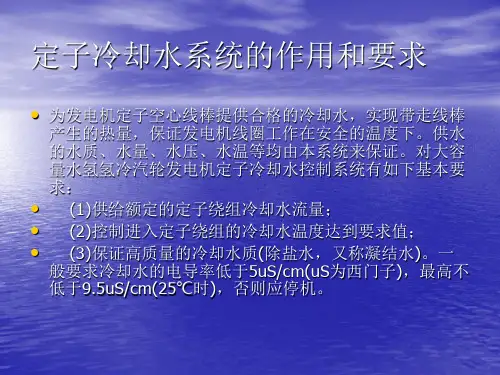

二、定子冷却水系统的作用运行中的发电机定子绕组产生的热量和发电机的输出功率有着密切的关系，发电机的输出功率越大，其发热量也越多。

定子绕组温度过高，会影响其内部的绝缘。

为了保证机组的安全运行，大容量发电机组都设置有发电机定子冷却装置，用来带走发电机运行中产生的热量。

对于水内冷发电机组，就是利用定子冷却水来带走发电机运行中产生的热量。

三、定子冷却水系统流程：定子冷却水系统是汽轮发电机控制系统中一个独立的回路。

定子冷却水从水箱出来，经过冷却水泵和冷却器后及滤网，通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过绝缘水管流入定子线棒中的空心导线，然后从线圈另一端经绝缘水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。

第六章定子冷却水系统第一节定冷水系统投运前的检查与操作6.1.1 运行原则1. 发电机定子线圈的反冲洗，只能在机组停运时进行，机组启动前，必须将定子冷却水系统调整至正常运行方式；2. 发电机运行中，必须维持定子线圈通水运行，否则不允许并网带负荷；3. 发电机正常投运前，应先对发电机进行充氢，再向定子线圈通水，并调整定子冷却水压力至少比发电机氢压低 0.035MPa；4. 严禁二氧化碳进入定子冷却水内系统内，防止水质恶化；5. 在发电机停运后，应保持定子冷却水系统运行，维持定子冷却水压力至少比发电机氢压低 0.035MPa；发电机停运超过七天，应降低发电机氢压至0.15MPa 后，定冷水系统全面放水，注意在发电机氢压降低过程中，始终调整定子冷却水压力至少比发电机氢压低 0.035MPa；待定冷水放净后对定冷水系统进行充氮，维持定冷水箱氮气压力 0.014MPa；6. 待水质合格后，离子交换器要保持长期运行；7. 在正常运行中，严禁从供、回水管道上放水。

6.1.2 定子冷却水系统投入前的检查和准备1. 确认发电机已充氢至 0.15MPa；2. 定子冷却水系统注水前应将系统中的水排尽；3. 各种操作电源、信号电源投入；4. 定子冷却水泵测绝缘合格送电，联系热控电磁阀、差压计送电；5. 系统中各压力表、变送器的隔离门开启，压力变送器排污门关闭，水位计隔离门开启；6. 热工各种仪表及保护校定完好，投入运行；7. 两台定子冷却水泵入口门打开，出口门关闭,再循环门全开；8. 准备投运的定子冷却水冷却器定子冷却水侧入、出口门开启，备用的定子冷却水冷却器入口门开启，出口门关闭，两台冷却器的放水门关闭，放空气门稍开；9. 定子冷却水冷却器出口电导率发送器进水门、回水门开启；10. 离子交换器出口电导率发送器进水门、回水门开启；11. 准备投入运行的定子冷却水滤网入口门、出口门开启，备用滤网入口门开启，出口门关闭，滤网放水门关闭，放空气门稍开；12. 离子交换器流量计入口门、出口门开启，离子交换器入口门、出口门开，旁路门、放水门关闭，离子交换器排空气门稍开；13. 发电机定冷水进水门打开，发电机定冷水出水门开启，防虹吸门开启，反冲洗门关闭；14. 发电机定冷水进水汇水管、回水汇水管放水门关闭，定子冷却水防虹吸管排空门开启；15. 定子冷却水箱放水门关闭，水箱排空门开启，水箱排氢门关闭；16. 定子冷却水补水电磁阀前、后手动门开，电磁阀旁路门关闭。
