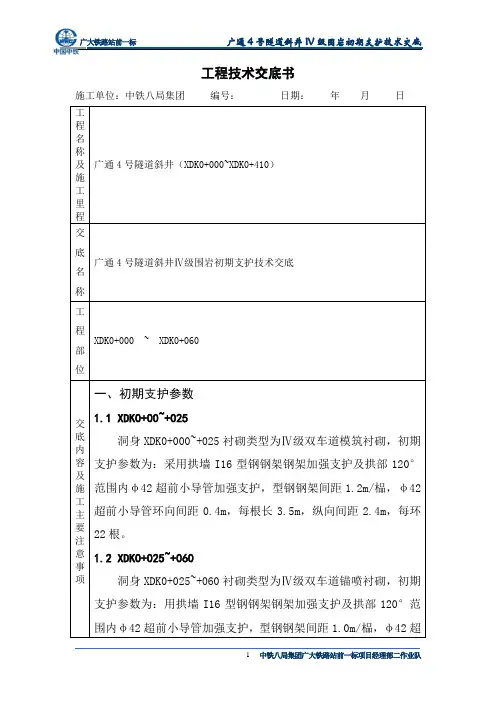

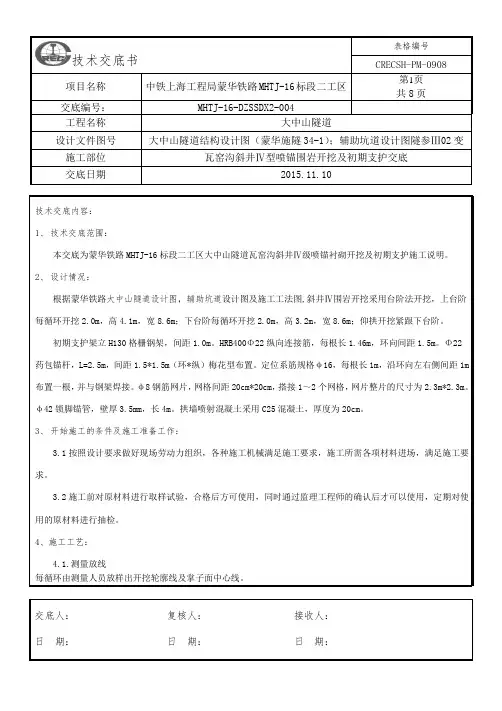

项目名称 中铁上海工程局蒙华铁路MHTJ-16标段二工区第1页 共8页 交底编号： MHTJ-16-DZSSDX2-004工程名称 大中山隧道设计文件图号 大中山隧道结构设计图（蒙华施隧34-1）；辅助坑道设计图隧参Ⅲ02变施工部位 瓦窑沟斜井Ⅳ型喷锚围岩开挖及初期支护交底交底日期2015.11.10交底人： 复核人： 接收人：日 期： 日 期： 日 期： 技术交底内容： 1、 技术交底范围：本交底为蒙华铁路MHTJ-16标段二工区大中山隧道瓦窑沟斜井Ⅳ级喷锚衬砌开挖及初期支护施工说明。
2、 设计情况：根据蒙华铁路大中山隧道设计图，辅助坑道设计图及施工工法图,斜井Ⅳ围岩开挖采用台阶法开挖，上台阶每循环开挖2.0m ，高4.1m ，宽8.6m ；下台阶每循环开挖2.0m ，高3.2m ，宽8.6m ；仰拱开挖紧跟下台阶。
初期支护架立H130格栅钢架，间距1.0m 。
HRB400Φ22纵向连接筋，每根长1.46m ，环向间距1.5m 。
Φ22药包锚杆，L=2.5m ，间距1.5*1.5m （环*纵）梅花型布置。
定位系筋规格φ16，每根长1m ，沿环向左右侧间距1m 布置一根，并与钢架焊接。
φ8钢筋网片，网格间距20cm*20cm ，搭接1～2个网格，网片整片的尺寸为2.3m*2.3m 。
φ42锁脚锚管，壁厚3.5mm ，长4m 。
拱墙喷射混凝土采用C25混凝土，厚度为20cm 。
3、 开始施工的条件及施工准备工作：3.1按照设计要求做好现场劳动力组织，各种施工机械满足施工要求，施工所需各项材料进场，满足施工要求。
3.2施工前对原材料进行取样试验，合格后方可使用，同时通过监理工程师的确认后才可以使用，定期对使用的原材料进行抽检。
4、施工工艺：4.1.测量放线每循环由测量人员放样出开挖轮廓线及掌子面中心线。
项目名称 中铁上海工程局蒙华铁路MHTJ-16标段二工区第2页 共8页 交底编号： MHTJ-16-DZSSDX2-004工程名称 大中山隧道设计文件图号 大中山隧道结构设计图（蒙华施隧34-1）；辅助坑道设计图隧参Ⅲ02变施工部位 瓦窑沟斜井Ⅳ型喷锚围岩开挖及初期支护交底交底日期2015.11.10交底人： 复核人： 接收人：日 期： 日 期： 日 期： 4.2.开挖4.2.1测量放样开挖断面轮廓线，根据技术交底在掌子面上标出炮眼位置。
安全技术交底总体要求；坚持贯彻“安全第一，预防为主”的安全生产方针，体现“以人为本，关爱生命的安全生产理念，实现施工区段零安全事故的目标。
具体要求如下：一、安全要求1、进入施工现场的所有人员必须佩带安全帽及安全防护用品。
2、挖掘机开挖时有专人指挥，挖掘机旋转范围内严禁人员站立或行走。
3、指派专人找顶找邦。
对开挖面及其附近加强检查，如可能产生险情时，应急时采取措施进行处理，以保证施工安全。
4、喷射混凝土作业过程中如果发生故障不能运转时，应先切断电源，在进行检修排除故障。
5、喷射混凝土施工必须佩带防护用品。
6、严禁酒后进入现场作业，严禁带病坚持作业。
7、应使用带净化装置的柴油机车，应经常保证路面平整，加强养护。
洞内行车速度施工作业地段不得超过10公里／小时；在非作业地段不得超过15公里／小时；会车时不得超过10公里／小时。
行驶中严禁超车，会车时应做到空车让重车。
同向行驶时两车前后保持20米距离，洞内能见度差的，应加大间距。
会车或洞内有行人时，应关闭大灯，改用近光灯。
车辆启动前应鸣笛，进出洞口应鸣笛示警但不使用高音喇叭，洞内倒车与转向时必须开灯鸣笛；车辆严禁超载。
8、严格按照有关安全生产操作规程施工。
9、利用各种宣传工具，采取多种教育形式，使职工树立安全第一的思想，不断强化全员意识，建立安全保证体系，使安全管理制度化、教育经常化。
10、运输车辆及施工机械严加管理，经常检查制动和运转部分情况，防止意外事故发生。
在运输繁忙的道口，设立安全监督岗，指挥行人和车辆，确保汽车运输及行人安全。
11、现场的配电箱、开关箱、照明电路、灯具等统一检查，发现漏电破损、老化等现象应及时检修更换。
12、现场设专职人员对施工中的安全进行监督管理。
13、禁止非施工人员进入现场。
14、特种人员必须持证上岗。
15、现场用电实行规范化管理，做到一机一闸。
16、施工现场设置必要的消防设备。
二、文明施工及环保要求1、对施工现场和运输便道等易产生粉尘的地段定时进行洒水降尘，勤洗施工机械车辆，使产生的粉尘危害减至最小程度。

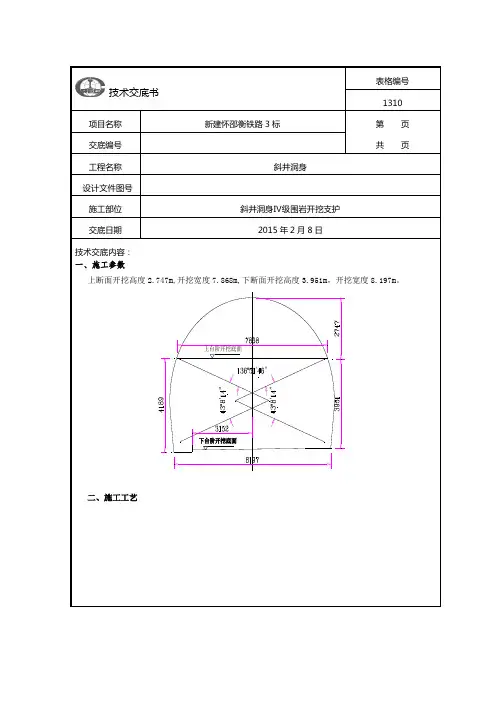

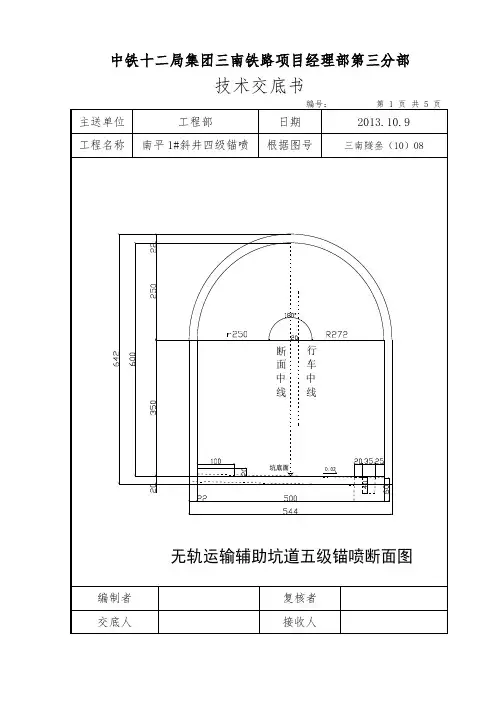

技术交底书表格编号1310项目名称新建怀邵衡铁路3标第页共页交底编号工程名称斜井洞身设计文件图号施工部位斜井洞身Ⅳ级围岩开挖支护交底日期2015年2月8日技术交底内容：一、施工参数上断面开挖高度2.747m,开挖宽度7.868m,下断面开挖高度3.951m，开挖宽度8.197m。
上台阶开挖底面下台阶开挖底面二、施工工艺三、技术措施3．1 测量放样测量人员精确测定隧道中线、法线及标高，利用全站仪三维坐标法，将全断面开挖轮廓准确绘于掌子面。
施工测量精度要求：开挖轮廓允许偏差±10mm，隧道中线点、里程点、标高参照线允许偏差±5mm。
3．2上台阶开挖及初喷该段隧道围岩节理裂隙较发育，弱风化，以板岩为主，围岩整体较完整，局部较破碎，地下水较发育，以渗滴水为主，利用小台架人工手持风钻钻爆开挖，采用光面爆破。
3．3下台阶开挖及初喷下台阶开挖左右错开开挖、利用自制小台架人工手持风钻钻爆开挖，采用光面爆破。
3.4 爆破设计采用光面爆破，根据地质条件、开挖断面、开挖进尺、爆破器材等条件编制爆破设计。
根据围岩特点合理选择周边眼间距及周边眼的最小抵抗线，辅助炮眼交错均匀布置，周边炮眼与辅助炮眼眼底在同一垂直面上，掏槽炮眼加深10cm。
严格控制周边眼的装药量，采用间隔装药，使药量沿炮眼全长均匀分布。
根据岩石特性选择炸药，本工程采用乳化炸药，塑料导爆管非电毫秒雷管起爆。
采用毫秒微差有序起爆，周边眼（除底板眼外）均采用采用导爆索（即红线）起爆，以减小起爆时差。
⑵掏槽方式采用契形斜眼掏槽。
采用斜眼掏槽，既可以减少钻眼数量，又能保证良好的爆破效果。
⑶装药结构①装药结构周边眼：用小直径药卷间隔装药。
其它眼：均采用连续装药结构。
②堵塞方式所有装药炮眼用炮泥或其他物品进行堵塞，周边眼堵塞长度不小于30cm。
⑸爆破效果监测及爆破设计优化①爆破效果检查开挖轮廓圆顺，开挖面平整检查。
爆破进尺是否达到爆破设计要求。
爆出石碴块是否适合装碴要求。

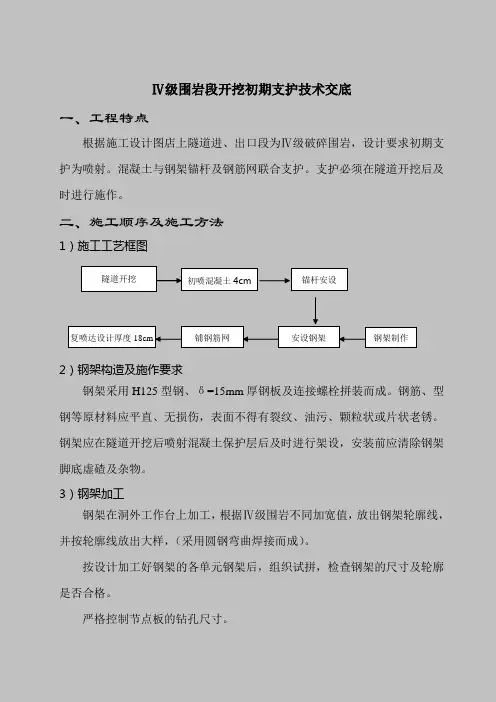

Ⅳ级围岩段开挖初期支护技术交底一、工程特点根据施工设计图店上隧道进、出口段为Ⅳ级破碎围岩，设计要求初期支护为喷射。
混凝土与钢架锚杆及钢筋网联合支护。
支护必须在隧道开挖后及时进行施作。
二、施工顺序及施工方法1）施工工艺框图2）钢架构造及施作要求钢架采用H125型钢、δ=15mm 厚钢板及连接螺栓拼装而成。
钢筋、型钢等原材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。
钢架应在隧道开挖后喷射混凝土保护层后及时进行架设，安装前应清除钢架脚底虚碴及杂物。
3）钢架加工钢架在洞外工作台上加工，根据Ⅳ级围岩不同加宽值，放出钢架轮廓线，并按轮廓线放出大样，（采用圆钢弯曲焊接而成）。
按设计加工好钢架的各单元钢架后，组织试拼，检查钢架的尺寸及轮廓是否合格。
严格控制节点板的钻孔尺寸。
初喷混凝土4cm 隧道开挖 锚杆安设安设钢架 钢架制作铺钢筋网 复喷达设计厚度18cm接头连接同类可互换。
钢架各单元明确标注类型及单元号，分类堆放在干燥处。
4）钢架的安装钢架在初喷4cm后安装，确保钢架外缘有足够的混凝土保护层厚度，在安装过程中钢架和围岩之间的空隙内，每搁2m设混凝土垫块。
安装时严格按照里程法线方向定位，根据水平线及线路坡度控制钢架安装标高。
安装钢架时，尽量利用锚杆定位。
钢架之间纵向拉杆的设置根据设计要求为φ22螺纹钢，环向间距为1m。
钢架安装严格控制横向尺寸，不得侵入二次衬砌断面，脚底不得有虚碴。
三、施工注意事项、质量标准、操作要求和安全事项钢架间距允许偏差为±100mm；钢架横向允许偏差为±50mm；高程允许偏差为±50mm；垂直度偏差允许偏差为±2°；钢架保护层厚度允许偏差为-5mm。
锚杆制作安装工艺：锚杆采用φ22螺纹钢筋，钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。
锚杆长度、安装数量应符合设计要求，纵向、环向间距为1m，锚杆孔内灌注锚固剂应饱满密实。
