物体流量计数器调试

一、实训目的本次实训旨在通过实际操作，让学生深入了解物体流量计数器的工作原理、结构组成及其应用领域，提高学生对流量计量技术的认识和实践能力。

通过实训，学生能够掌握物体流量计数器的安装、调试、操作和维护方法，为今后从事相关领域的工作打下坚实的基础。

二、实训内容1. 物体流量计数器的基本原理2. 物体流量计数器的结构组成3. 物体流量计数器的安装与调试4. 物体流量计数器的操作与维护5. 物体流量计数器的应用实例分析三、实训过程（一）物体流量计数器的基本原理物体流量计数器是用于测量物体通过某一通道数量的设备。

其基本原理是利用物体通过通道时对传感器产生的影响来计数。

常见的物体流量计数器有光电式、超声波式、电磁式等。

1. 光电式：通过光电传感器检测物体通过时对光束的遮挡，从而实现计数。

2. 超声波式：利用超声波发射和接收原理，测量物体通过时对超声波的反射时间，从而计算物体数量。

3. 电磁式：利用物体通过时对磁场的影响，通过电磁感应原理实现计数。

（二）物体流量计数器的结构组成物体流量计数器主要由以下部分组成：1. 传感器：用于检测物体通过时对传感器产生的影响。

2. 控制器：用于处理传感器信号，进行计数和数据处理。

3. 显示屏：用于显示计数结果和相关信息。

4. 电源：为设备提供能量。

（三）物体流量计数器的安装与调试1. 安装前准备：根据现场情况选择合适的安装位置，确保通道畅通，无障碍物。

2. 安装传感器：将传感器固定在通道两侧，确保传感器与通道中心线垂直。

3. 连接线路：将传感器、控制器、显示屏等设备连接起来，确保线路连接牢固。

4. 调试：打开设备，观察显示屏显示的计数结果，如有异常，调整传感器位置或线路连接。

（四）物体流量计数器的操作与维护1. 操作：打开设备，设置计数范围和计数单位，启动设备进行计数。

2. 维护：定期检查传感器、控制器、显示屏等设备，确保设备正常运行。

如有损坏，及时更换。

（五）物体流量计数器的应用实例分析1. 工业生产：在生产线中，利用物体流量计数器对产品数量进行实时监控，提高生产效率。

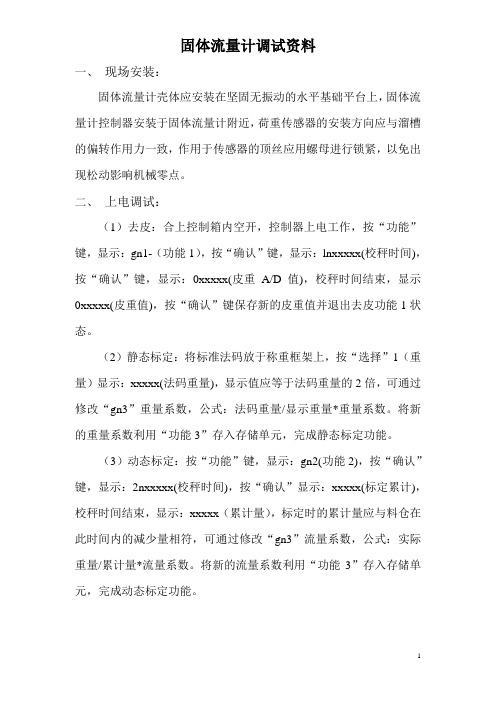

固体流量计调试资料一、现场安装：固体流量计壳体应安装在坚固无振动的水平基础平台上，固体流量计控制器安装于固体流量计附近，荷重传感器的安装方向应与溜槽的偏转作用力一致，作用于传感器的顶丝应用螺母进行锁紧，以免出现松动影响机械零点。

二、上电调试：（1）去皮：合上控制箱内空开，控制器上电工作，按“功能”键，显示：gn1-（功能1），按“确认”键，显示：lnxxxxx(校秤时间)，按“确认”键，显示：0xxxxx(皮重A/D值)，校秤时间结束，显示0xxxxx(皮重值)，按“确认”键保存新的皮重值并退出去皮功能1状态。

（2）静态标定：将标准法码放于称重框架上，按“选择”1（重量）显示：xxxxx(法码重量)，显示值应等于法码重量的2倍，可通过修改“gn3”重量系数，公式：法码重量/显示重量*重量系数。

将新的重量系数利用“功能3”存入存储单元，完成静态标定功能。

（3）动态标定：按“功能”键，显示：gn2(功能2)，按“确认”键，显示：2nxxxxx(校秤时间)，按“确认”显示：xxxxx(标定累计)，校秤时间结束，显示：xxxxx（累计量），标定时的累计量应与料仓在此时间内的减少量相符，可通过修改“gn3”流量系数，公式：实际重量/累计量*流量系数。

将新的流量系数利用“功能3”存入存储单元，完成动态标定功能。

SE—52控制器参数表系数号系数名称系数值0 重量系数1 速度系数 12 流量系数3 调节系数 34 额定流量根据工艺要求5 动态零点6 定值系数0.757 校秤时间608 大皮带速度 19 小皮带速度 110 累计阀值011 最小输出电流4012 最大输出电流20013 起动输出电流12014 软手动输出时间 515 控制时间016 报警时间6017 工作方法字1 17318 机号19 波特率 520 工作方法字2 数字通讯：6中控：4。

西门子流量计安装、调试方法简介一、西门子流量计安装：1、首先是接线常用:电源线——L1 / N (220VAC） PE(接地）或者1 / 2 （24VDC） PE（接地）模拟量输出——31+ / 32—（流量反馈：电流输出，可选择输出0-20mA或者4—20mA，接PLC模拟量输入模块）不常用:数字量输出--56+ / 57- （流量信号累计：脉冲开关量输出，接PLC输入模块）57+ / 58— (流量信号累计：脉冲开关量输出，接PLC输入模块或计数器）注意：需将传感器出来的85 / 86、82 / 0 / 83号线接到转换器接线板上对应的端子处（出厂时传感器的这些线接在自己的接线端子上，并未连接至转换器的接线板上)如下图所示：传感器接线柱如果是一体式安装（即流量计的传感器与转换器安装在一起),可直接将85 / 86、82 / 0 / 83号接线柱接至上面的转换器接线板:接至转换器接线板可参看《西门子电磁流量计手册》54页如果是分体式安装（即流量计的传感器与转换器没有安装在一起，是分开安装的）,则需要从传感器接线端子上引线，连接至转换器接线板，且必须采用屏蔽电缆线，以防止电磁干扰对传感器输出信号（mA级的电流信号,很微弱)造成影响:传感器引出线转换器接线板接入线可参看《西门子电磁流量计手册》54页2、需注意保管好西门子流量计的SENSORPROM芯片，每个流量计都有唯一的集成芯片SENSORPROM®存储器单元，出厂标定数据以及用户设定的参数都存储在该芯片内，是很重要的存储芯片,丢失会有诸多麻烦。

如果是一体式安装，该芯片安装方法如下（直接插接,注意不要损坏插针，并且确保插接紧实）：整体图现场图如果是分体式安装,安装方法如下（将针脚接入端子）：分体式安装3、内部接线完成后，还需注意进行良好接地，以确保流量计传感器外壳两端电势为零,不受外界电磁干扰。

絮凝剂流量计必须进行接地,因其管道可能采用PVC管,本身对地无连接，且旁边有220V交流稀释电磁阀，干扰较强。

艾默生质量流量计含水参数组态（超好用经验法）
1.含水调试的有时侯一次不能达到要求，需要反复设置几次。

2.如果含水值比较低，显示的含水为零。

可以尝试将含水输入的值调高，看看有没有显示。

3.含水值能否与实验室化验值对上，需要查看每次测量的平均值。

查看历史计量结果的方
法如下：
1）进入以下画面：
2)选择“View well tests”，然后选择井号、日期。

即可查看以下内容
Quick View
Net Oil
Water Cut
Gross Flow
Net Water
Drive Gain
Density
Temperature
Back Flow
Mass Flow。

3）选择“Quick V iew”可以查看平均纯油流量、平均纯水流量、平均含水等值。

4. 除了用“计量撬仪表操作指南.doc”里的方法设置含水之外，也可以根据上一次的计量结果手工计算并设置纯油密度。

方法如下：
1）用“计量撬仪表操作指南.doc”里的方法给油井设置一个较大的含水值（比如10%）2）计量结束后，读取平均含水值
3）通过以下操作读取当前设置的纯油密度：
按“锁”钮、
选择“Configuration”
选择“Well Performance Meas”
选择“Well Densities”
选择井号读取相应的纯油密度。

这个纯油密度就是上一次设置含水时，质量流量计自动设置的值。

5）.填写下列表格的前5项（井号可以不填），然后更新表格的后两项（域）。

即可得出新的纯油密度。

6).将新的纯油密度手工输入质量流量计。

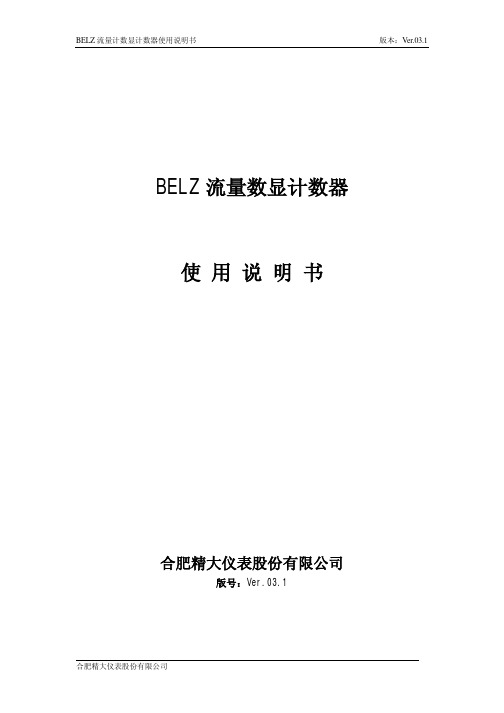

BELZ流量数显计数器使用说明书合肥精大仪表股份有限公司版号：Ver.03.1尊敬的客户：你们好欢迎你们选择精大仪表的 BELZ－型流量数显计数器，请按下列说明接线。

要使用好该计数器，请认真仔细阅读此说明书。

n概述BELZ系列流量数显计数器可与精大仪表股份有限公司各种容积式流量计配套构成先进的数显容积式流量计。

可直接在流量计上读出流量的总累积量、单次累计量、瞬时流量。

外供电后，还可输出流量脉冲、模拟量4～20毫安电流、实现HART通信和RS485T通信模式，因此是一款非常先进的流量数显计数器。

n特点1、技术先进，可靠性高，可构成一体化的数显容积式流量计；2、即能电池供电、也可通过外供电实现远传输出脉冲和模拟量输出；3、双排液晶显示瞬时流量、累计流量，直观方便，一目了然；4、防爆、防水结构适用于多种应用场合5、操作简单、多种输出功能方便用户选择；n主要技术指标1、显示：单次累计量 0.000 升～99999999升或 0.000立方～99999999立方总累积量 0.000升～999999999999 升或 0.000立方～999999999999立方瞬时流量 0.000升／小时(分钟)～999999升／小时(分钟)或0.000立方／小时(分钟)～999999立方／小时(分钟)2、使用环境温度：－25～＋55℃3、防爆标志：ExdⅡBT5 适合于BELZ－0 ～ BELZ－5ExiaⅡCT5 适合于BELZ－2、BELZ－44、防护等级：IP655、供电与输出BELZ－0型电池供电：使用锂电池、流量计无间断运转可使用二年。

若间断运转则使用时间延长；也可外供电，输出流量脉冲信号。

BELZ―1型外供电：DC24V供电，输出流量脉冲信号（矩形），脉冲幅值接近外供电电压，脉宽2ms。

BELZ－2型外供电：DC24V供电，二线制，输出与流量大小成正比的模拟量4～20ma电流BELZ－3型外供电：DC24V供电，四线制，可同时输出与流量大小成正比的模拟量4～20ma电流和流量脉冲信号。

流量计调整方法及步骤
调整流量计的方法和步骤如下：
1.调试前，拧下保护盖，可以看到调零和满程电阻器，外接标准
电源及电流表。

2.在传感器没有液体的情况下，调节零点电阻器，使之输出电流
4mA。

3.传感器加液倒满量程，调节满程电阻器，使之输出电流
20mA。

4.反复以上步骤两三次，直到信号正常。

5.调节完毕，拧紧保护盖。

另外，还有一些流量计的调试步骤包括以下步骤：
1.零点调整：若实际流速为零，仪表流量也应调整为零。

对于高
精度测量，可以暂停自动调零设置，手动在仪表上设置零偏
差。

2.阻尼设定：对阻尼正确设置能帮助更加准确地监测变化过程，
或获取测量的平均值。

通常，当自动归零功能生效时，获得的响应时间约为阻尼设置时间的10倍，并且应该设置适当的阻
尼时间以便观察测量值的真实变化或观察测量值的变化。

3.工作参数（数量）的设置：包括模拟输出范围（4-20mA）的设
置；人机界面设置；流量（或速度）范围设置等。

4.异常测量条件下的输出设置：当管中没有液体或液体中有气泡
或其他异常情况时，可以设置：保持测量值不变；上限输出；
产量低；零输出等。

同时，当累计脉冲输出时，输出截止，内部累计也截止。

5.设置空检测点。

请注意，不同型号的流量计在调试方法和步骤上可能存在差异。

如有需要，建议按照使用说明书或联系专业技术人员进行调试。

ATLS-7 智能流量积算仪使用说明书承德市安泰仪表厂目录一、概述 1二、仪表的主要技术指标及性能 1三、仪表工作原理 2四、仪表型号说明 5五、仪表面板示意图及说明 6六、仪表操作使用说明7七、仪表的软件组态9八、接线端子说明15在您使用本仪表之前请详细阅读本说明一、概述ATLＳ— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号，构成流量检测系统。

根据系统构成，本仪表可以对流量进行压力和温度补偿，对流量进行精确计量。

广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。

配相应的变送器也可对颗粒物料系统进行计量。

本仪表为全智能流量积算仪，仪表量程用户可以根据需要而设定，仪表输入信号用户可以组态、修改且操作方便，是一种通用性强、适用性广的智能化流量积算仪。

表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来，ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。

ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。

我们有多年生产智能化数字仪表的经验，在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长，基本能适应各种工业场合。

能为用户提供成套设计、安装及调试等服务。

二、仪表的主要技术指标及性能⒈工作环境：温度０~５０℃，相对湿度８５％⒉基本误差：⑴瞬时值误差小于±0.5％±1个字⑵积算值误差小于±0.05％⑶流量瞬时值输出误差小于±0.5％⒊输入信号：⑴模拟流量信号：①4~20mA ②1~5V ③0~10mA( 用户可组态)脉冲流量信号：频率最大为3000Ｈz脉冲宽度大于150μs幅值大于2.5V 小于24V、方波或正弦波提供给流量变送器的电源为DC24V 或DC12V，⑵补偿压力：①4~20mA ②1~5V ③0~10mA( 用户可组态)⑶补偿温度：①4~20mA ②1~5V ③0~10mA ④P t100⑤K ⑥E( 用户可组态)⒋显示方式:⑴瞬时测量值为4 位⑵流量的累积值：①横式仪表为8 位②竖式仪表为7 位⒌流量小信号切除：切除的数值用户可设⒍输入阻抗：①电压信号：> 1MΩ②电流信号：4~20mA、0~10mA为100Ω⒎积算容量：9999999.9 (用户的计量单位)或99999999 (用户的计量单位)⒏流量瞬时值输出：（用户可组态）(1) 0～10mA，负载电阻＜1500Ω(2) 4～20mA, 负载电阻＜750Ω(3) 输出电流精度±0.5%(4) 输出与输入完全隔离⒐上、下限报警：(1) 接点容量为AC220V、2A，具有电火花消除(2) 上、下限设定为全量程任意点⒑供电电源：AC220V±15％、50Ｈz⒒整机重量：1kg⒓整机功耗：15VA⒔外形尺寸：160mm×80mm×250mm（横式）80mm×160mm×250mm（竖式）⒕开孔尺寸：152+1 mm×76+1 mm（横式）76+1 mm×152+1 mm（竖式）三、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机为中央处理器，用大容量存储器作程序存储器，采用8155作信号输入、显示和键盘接口。

计数器的应用实验总结介绍计数器是一种常见的应用，广泛应用于各个领域。

在本次实验中，我们对计数器的应用进行了研究和总结。

本文将对实验的目的、实验过程、实验结果以及对计数器应用的总结进行详细阐述。

实验目的本次实验的目的是通过研究计数器的应用，探索其在实际生活和工程中的应用价值。

我们希望能够深入了解计数器的原理和相关知识，并通过实验验证计数器在不同场景下的应用效果。

实验过程1.确定实验步骤：我们首先确定了实验步骤，包括材料准备、实验环境搭建、实验操作等。

2.材料准备：我们准备了一台计算机、一块开发板、若干导线和一个计数器模块作为实验所需材料。

3.实验操作：我们按照设定的实验步骤进行操作，将计数器模块与开发板进行连接，并通过编程的方式设置计数器的初始值和计数方式。

4.实验观察：在实验过程中，我们观察了计数器模块的工作状态，并记录相关数据。

5.数据分析：根据实验获得的数据，我们进行了详细的数据分析和处理，得出了一些结论。

实验结果通过本次实验，我们获得了以下实验结果：1.计数器模块能够准确地记录计数次数，并且可以根据设置的计数方式进行自动计数。

2.不同的计数方式对计数器的性能影响较大，有些计数方式可能会导致计数器出现误差。

3.计数器模块的精度与其技术规格有关，选择合适的计数器模块可以提高计数器的性能。

计数器应用总结计数器在生活和工程中有着广泛的应用。

以下是对计数器应用的总结：1.计步器：计步器是计数器的一个常见应用，用于记录行走步数。

可以通过计步器来监控日常运动量，帮助人们进行健康管理。

2.生产计数：在生产线上，可以使用计数器来记录生产数量，帮助工厂管理生产进度和产品质量。

3.交通流量统计：计数器可以用于统计道路上的车辆流量，为交通管理提供数据支持，帮助进行交通规划和拥堵预测。

4.频率计数：计数器可以用于测量信号的频率，广泛应用于电子设备测试和通信领域。

5.时间测量：计数器也可以用于测量时间，如秒表和倒计时器等，广泛应用于运动比赛和实验室实验等场景。

KPXJS-FRC系统实训步骤流量实训装置为自动化及相关专业的教学及实训设备。

通过本套实训装置，学生可熟练掌握常用流量仪表及装置的使用、安装、调试与维护，熟悉流量仪表控制装置信号回路及信号关系，培养学生流量仪表的专业基础技能，提高学生的实际操作能力，为将来走向工作岗位打下坚实基础。

一、流量检测系统安装实训装置组成1-主水箱：试验装置中液体主盛装容器;2-1#水箱：试验装置中液体付盛装容器;3-2#水箱：试验装置中液体付盛装容器;4-气动调节阀：气动执行机构，通过智能数显控制仪来控制它，可调节流量的变化;5-主水泵：实现试验中液体在主与付容器之间的切换，实现试验中液体的流动; 6-法兰玻璃转子流量计; 7-螺纹玻璃转子流量计;8-金属转子流量计;9-涡街流量计;10-涡轮流量计;11-电磁流量计;12-孔板流量计;13-差压变送器; 14-仪表控制柜：试验所需仪器仪表控制箱;A1-闪光报警器;B1-智能数显表; B2-B3智能数显表:各流量显示; C1-C3智能数显表:各流量显示;D1-智能数显控制仪：控制调节阀，副操器; D2-智能数显控制仪：控制调节阀，副操器; D3-智能数显表;ST11：A1报警器声音消除按钮;ST12：A1报警器声音试验按钮;ST13：调节阀仪表控制柜与DCS切换旋钮;ST14：水泵液位旋钮; Q1 ——Q9等球阀：通过球阀的开关来实现不同的试验。

二、试验准备1.将仪表柜送电，观察仪表柜电源指示灯，如果不亮，请检查电2.将各数显仪表送电，观察数显表和现场仪表，如有异常请检查，排除故障。

3.观察主水箱液位，如果主水箱液位低于1/2，请补充液位。

三、流量试验1.打开阀门Q1、Q7，关闭Q2、Q3、Q4、Q5、Q62.操作ST14旋钮，打开主水泵，开始上水3.观察主泵出口压力表，缓慢打开Q2，缓慢关闭Q1。

观察主管道玻璃转子流量计流量，调整Q1、Q2的开度4.观察分管道安装的玻璃转子流量计5.如需观察其他流量计，请打开对应的阀门6.试验完毕后，打开放空阀，关闭电源四、调节阀试验1.使用智能数显控制仪（C3），用手动模式，打开调节阀（FV101）0%、25%、50%、75%、100%，观察阀门与仪表，调校调节阀。
