LZJ-01D尘埃粒子计数器（激光大屏液晶显交直流两用）执行标准Q/ SX使用说明书使用方法1.开机（1）交流开机：把随机提供的交直流变换电源线，其中交流插头部分插入AC220V电源插座上，另一端直流源插座插入仪器后面板充电插头口内，按下后面板左下部的电源开关，显示屏即产生显示（第一屏）表示开机正常。
（2）直流开机：机内电池已装好，按下电源开关即可实现开机功能，显示屏显示第一屏内容。
（3）电池安装：开机前电池未安装，则在直流开机时必须先要安装电池，把后面板下部的电池盒盖上两个固定螺钉拧下，盒盖取下，看清电池“+”“-”与盒内“+”“-”方向一致，再把电池推入，用手按紧，同时把盒盖盖住用螺钉拧紧固定即可。
第一屏开机显示2.修改日期、时间、周期、置信度测量仪器开机后显示屏显示第一屏内容，这时可核对日期、时间、周期、置信度等参数是否符合要求，符合即可按测量或置信度键进行采样测试，如果不符，则可按下述步骤进行修改设定。
（1）在日期左侧有一个圆点指示符。
（2）如果日期显示正确不修改，按“▼”键（它具有移位功能）指示符移到时间项。
如果日期不正确要修改，则按“确定键”，表示要修改，同时第一位0变为0表示这一位数可修改，按“▲”键修改成正确数，（“▲”键具有0-9-0的数字功能）。
然后按移位键“▼”，修改符移到该项第二位4，按“▲”键修改成正确数，……类似步骤可把年月日修改正确，最后按“确定”键确认。
（3）日期正确并确认后按“▼”键，指示符下移到时间，同样按“▲”“▼”键把时间修改正确，并按“确定”键确认，再按“▼”键使指示符移到周期。
（周期表示采用时间）（4）按上述（2）（3）步骤对周期、置信度的点数A，次数N进行修改设定，直到“确定”键确认。
（5）删除数据时，按“▲”键至5，按“确定”键，修改符“___”处出现9，表示仪器内部数据全部被删除。
3.测量（1）一般测量按“测量”键，屏幕变为第二屏所示：日期时间 采样时间 采样流量 采样指示点 （从0-60变化 表示一次采样 时间）第二屏屏上显示的计数值为上次的测量值，每测量一次刷新一次数（2） 观察功能按“观察”键，显示屏上端出现“观察”，表示有观察功能，即计数处于当前测量的颗粒累加数，来一个粒子计数加一个，计数不断跳变累加，跳得快说明环境不干净，跳得慢表示干净，粒子少。
LZJ-01D尘埃粒子计数器（激光大屏液晶显交直流两用）执行标准Q/320503 SX0022002使用说明书使用方法1.开机（1）交流开机：把随机提供的交直流变换电源线，其中交流插头部分插入AC220V电源插座上，另一端直流源插座插入仪器后面板充电插头口内，按下后面板左下部的电源开关，显示屏即产生显示（第一屏）表示开机正常。
（2）直流开机：机内电池已装好，按下电源开关即可实现开机功能，显示屏显示第一屏内容。
（3）电池安装：开机前电池未安装，则在直流开机时必须先要安装电池，把后面板下部的电池盒盖上两个固定螺钉拧下，盒盖取下，看清电池“+”“-”与盒内“+”“-”方向一致，再把电池推入，用手按紧，同时把盒盖盖住用螺钉拧紧固定即可。
第一屏开机显示2.修改日期、时间、周期、置信度测量仪器开机后显示屏显示第一屏内容，这时可核对日期、时间、周期、置信度等参数是否符合要求，符合即可按测量或置信度键进行采样测试，如果不符，则可按下述步骤进行修改设定。
（1）在日期左侧有一个圆点指示符。
（2）如果日期显示正确不修改，按“▼”键（它具有移位功能）指示符移到时间项。
如果日期不正确要修改，则按“确定键”，表示要修改，同时第一位0变为0表示这一位数可修改，按“▲”键修改成正确数，（“▲”键具有0-9-0的数字功能）。
然后按移位键“▼”，修改符移到该项第二位4，按“▲”键修改成正确数，……类似步骤可把年月日修改正确，最后按“确定”键确认。
（3）日期正确并确认后按“▼”键，指示符下移到时间，同样按“▲”“▼”键把时间修改正确，并按“确定”键确认，再按“▼”键使指示符移到周期。
（周期表示采用时间）（4）按上述（2）（3）步骤对周期、置信度的点数A，次数N进行修改设定，直到“确定”键确认。
（5）删除数据时，按“▲”键至5，按“确定”键，修改符“___”处出现9，表示仪器内部数据全部被删除。
3.测量（1）一般测量按“测量”键，屏幕变为第二屏所示：日期 时间采样时间 采样流量 采样指示点 （从0-60变化 表示一次采样 时间）第二屏屏上显示的计数值为上次的测量值，每测量一次刷新一次数（2） 观察功能按“观察”键，显示屏上端出现“观察”，表示有观察功能，即计数处于当前测量的颗粒累加数，来一个粒子计数加一个，计数不断跳变累加，跳得快说明环境不干净，跳得慢表示干净，粒子少。
目录1. 概述 ―――――――――――――――――――――――－ 12. 主要技术参数――――――――――――――――――――― 13. 工作原理 ―――――――――――――――――――――― 24. 屏幕显示说明 ―――――――――――――――――――――25. 功能说明 ―――――――――――――――――――――――7 5.1 按键说明 ―――――――――――――――――――――――――――7 5.2 画面切换 ―――――――――――――――――――――――――――8 5.3 参数设置 ―――――――――――――――――――――――――――8 5.4 测量 ――――――――――――――――――――――――――――-9 5.5 打印 ――――――――――――――――――――――――――――11 6．维护及故障修理 ――――――――――――――――――――136.1 仪器使用、存储的注意事项 ――――――――――――――――――13 6.2 常见故障与排除方法 ―――――――――――――――――――――14 附录1：GMP规定的洁净度―――――――――――――――――15 附录2：ISO规定的洁净度等级以及传统分级―――――――――-151．概述CLJ-BII(D)型激光尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。
本仪器采用半导体激光光源，液晶屏显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。
广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。
2．主要技术参数2.1 允许最大采样浓度：3.5万颗／L2.2 最小可测粒径：0.3μm2.3 粒径通道： 0.3μm、0.5μm、1.0μm、3.0μm、5μm、10.0μm六档2.4 空气采样流量：28.3L／min2.5 采样时间PE（即采样量）:0.5min~10min共20种采样时间可选（即：14.15L、28.3L、42.45L、56.6L、70.75L、84.9L…………283 L共二十种采样量可选）2.6 自净时间：≤ 20min2.7 测量方式：分手动(Man)和自动(Auto)自动测量时，房间号（Room）自动编号（1～20）每点的测量次数（Cyc）可设置（2~99）采样点数（Loc）可设置（1~99）2.8 打印方式：可自动打印，也可选择打印存储数据2.9 打印格式：分ALL、UCL二种2.10液晶屏尺寸：144mm×104mm2.11 外型尺寸：250⨯125⨯409（mm)2.12 重量：9.0kg2.13 电源：充电器输入：AC100-240V 50/60Hz输出：DC16.8V 2.0A2.14 使用环境条件温度：10℃——30℃湿度：20%——75%大气压力：86kPa——106kPa3. 工作原理本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。
尘埃粒子计数器使用说明书尘埃粒子计数器使用说明书一、产品概述尘埃粒子计数器是一种用于测量空气中尘埃粒子浓度的设备，采用粒子传感技术，可准确计数不同粒径的尘埃粒子，并根据计数结果给出尘埃粒子浓度。
二、产品特点1. 精准测量：采用先进的粒子传感技术，能准确计算尘埃粒子的数量和浓度。
2. 多功能显示：可显示尘埃粒子数量和浓度，并具备警报功能。
3. 便捷操作：人性化设计，一键开启和关闭，易于操作。
4. 可靠性：稳定的性能和长寿命的使用。
三、产品使用方法1. 开机：将尘埃粒子计数器插入电源，按下电源开关键，待显示屏上显示出启动信息后，表示设备已开机。
2. 测量：放置尘埃粒子计数器在需要测量的空气中，待计数器显示屏上的数值稳定后，即可得到尘埃粒子的数量和浓度。
3. 关机：长按电源开关键，显示屏上显示关闭信息后，表示设备已关机。
四、注意事项1. 使用环境应干燥，防止水滴进入设备影响测量精度。
2. 长时间使用后，设备可能会发热，请注意避免触摸设备表面以免烫伤。
3. 定期校准设备以确保测量结果的准确性。
4. 请勿拆解设备或进行私自维修，如有故障请联系专业人士。
5. 避免长时间暴露在高温、低温或潮湿环境中。
五、维护和保养1. 定期清洁设备表面，可以使用柔软的布擦拭。
2. 如长时间不使用设备，请将其保存在干燥、通风的地方。
六、故障排除如果设备出现故障，请参照以下步骤进行排查：1. 检查电源是否接触良好。
2. 检查设备是否正常开启和关闭。
3. 如果问题仍未解决，请联系售后服务中心寻求支持。
以上就是尘埃粒子计数器的使用说明书，希望对您有所帮助。
粒子计数器操作说明书1. 粒子计数器简介粒子计数器是一种用于测量空气中微观粒子数量的仪器。
它通过对空气中的粒子进行计数和分类，提供了重要的数据以评估空气质量和环境污染程度。
本操作说明书将详细介绍粒子计数器的使用方法和操作流程，以便用户能够正确、高效地操作粒子计数器。
2. 准备工作在开始使用粒子计数器之前，请确保已经进行了以下准备工作：a) 仔细阅读粒子计数器的用户手册，并熟悉其各个部件的功能和位置。
b) 检查粒子计数器的供电情况，确保充足的电量或连接稳定的电源。
c) 清洁粒子计数器及其附件，以确保无尘和污染物的干扰。
d) 保持适宜的工作环境，避免空气中的大颗粒物质干扰。
3. 粒子计数器的操作步骤a) 打开仪器电源，等待粒子计数器完成自检，确保仪器正常启动。
b) 检查仪器的显示屏，确认其是否正常显示。
c) 如果需要连接至计算机或其他外部设备，请确保连接线缆的稳固和正确连接。
d) 设置粒子计数器的扫描模式和采样速率，根据实际需要进行相应的调整。
e) 放置粒子计数器到要测量的区域，并确保其位置稳固。
f) 开始数据采集和记录，持续一段合适的时间以获取准确的数据。
g) 数据采集完成后，停止记录并关闭粒子计数器。
4. 数据处理与分析a) 导出采集到的数据到计算机或其他外部设备。
b) 使用相应的数据分析软件进行数据处理和分析。
c) 根据需要生成所需的图表、报告或其他形式的数据展示。
d) 对采集到的数据进行统计和比较，以得出相关结论和建议。
5. 粒子计数器的维护与保养a) 定期清洁仪器表面和所有附件，以确保仪器的工作效果和准确度。
b) 检查和更换粒子计数器的滤芯或滤网，以保持其正常通风和操作效果。
c) 定期校准粒子计数器，以确保测量结果的准确性和可靠性。
d) 遵循粒子计数器的使用和保养指南，定期进行维护和保养。
6. 故障排除在使用粒子计数器过程中，可能会遇到一些故障或问题。
以下是一些常见问题的解决方法：a) 如果粒子计数器无法启动，请检查电源是否连接正常并充足。
尘埃粒子计数器的操作规程一．操作准备1．将电源插头插入插座，充电器指示灯闪烁即为充电，电池充满后，指示灯停止闪烁。
（大约4-5小时充满）。
2．打开电源，预热10分钟。
3．自净口与采样口相连，按下“确认”两次。
即进入测试显示状态。
4．将“采样口”与“自净口”相连，流量计浮子中心应在刻度线上（若不在刻度线上，可调节后面“流量调节”），使仪器自净清零。
自净完成后拔下“采样口”软管，将采样管插到“采样口”处，采样管的另一头和采样头连接，就可以测试了。
二．操作步骤1．将采样管接在“采样口”处，拔下过滤器。
2．按“确认”进入设置界面。
3.按“选项”、“增”、“减”。
设置所需工作参数，若要数据库清零，则按下“选项”键，将光标移至数据清零参数处，按“增”、“清零”键至“开开”，其他时间避免置于“开开”，以免除掉存储数据。
按确认进入测试显示界面。
4.打印设定：在设置界面状态下，设定“打印设定”开，进入测试显示界面，按“打印”键，令“Prt”为ON，即从这一项开始打印，直至不需要打印时再按“打印”键令“Prt”为OFF。
若在第二状态积累测试状态，但“Prt”ON时，没周期打印一次，令“Prt”为OFF，结束打印。
若在第三状态，当“Prt”ON时，打印数据位浓度。
5．置信度的使用键入设置界面，进行参数位置设置A:“地址设定”：1-99B：“周期数”：2-99（每个采样点的测试次数），当小于2时，UCL不工作C:“测点数”：2-99，当小于2时，UCL不工作6．测试：1).按“选项”键，将光标移至“地址设定”，按“增”或“减”键设定地址，然后再按“选项”键，将光标移至“周期数”，按“增”或“减”设置采样点的测试次数，再按“选项”键，将光标移至“测点数”，按“增”或“减”，设定测量点数。
2).按“确认”进入测试状态，再按“选项”，“采样”键，Rec显示“ON”，开始测试点L:01的采样。
完成后泵关闭，Rec显示“OFF”，地址加一周期加一，换一个测量位置，再按“采样”，Rec显示“on”，重复以上过程。
三．尘埃粒子计数器
一）使用方法
1．插上电源，按下电源键，指示灯亮，面板左上方数码显示“P O”，表示正常。
预热15分钟以上。
2．按自检键，（采样塑料管接口应接在后面接嘴上）指示灯亮，显示由“P O”变为
“P P O”，等待1分钟，由“P P O”变为“Y O”，表示正常，再按自检键，指示灯灭，显示恢复“P O”。
3．设定测量周期和采样点数及采样次数。
4．按下测量键，指示灯亮，再按下“209E”键，相应的指示灯亮。
1．拔下后接嘴上的塑料管接在采样头上，调节流量调节旋钮，使流量浮子的上端与流量计表面刻线相齐。
2．将采样头放在采样位置，当采样次数达到设定数，键“209 E”指示灯灭，第一采样点采样结束，将采样头放在另一采样位置，再按下“209E”键，指示灯亮，开始第二采样点采样。
以后依次类推。
3．测量结束，将塑料管接口接到后接嘴上，同时再工作3~5分钟，以清除管路系统内的尘埃。
4．当0.5μm显示接近0时可关掉总电源，将仪器包装好。
二)注意事项
1．仪器应在通风、干燥、没腐蚀性气体的室内存放。
2．应严防碰撞、震动，不可在含尘过大和有腐蚀性气体中使用。
不可随意拆卸。
尘埃粒子计数器使用说明书尘埃粒子计数器是一种用于监测空气中尘埃粒子浓度的设备，本使用说明书将为您提供详细的操作指南，以确保正确、安全地使用尘埃粒子计数器。
1. 引言尘埃粒子计数器是一种高精度的仪器，用于测量空气中的微粒数量。
它采用先进的激光技术，可快速、准确地统计并显示空气中的尘埃粒子数量。
该仪器广泛应用于室内空气质量监测、空气净化设备评估以及实验室等领域。
2. 仪器结构尘埃粒子计数器主要由显示屏、控制按钮、采样孔、激光发射器、光学传感器等部件组成。
显示屏可显示尘埃粒子数量以及其他相关信息，控制按钮用于实现各项操作。
3. 操作步骤(1) 准备工作：将尘埃粒子计数器放置在平稳的表面上，并确保周围环境干净、无干扰。
(2) 开机操作：按下电源按钮，待仪器启动成功后，显示屏将显示当前环境中的尘埃粒子数量。
(3) 数据记录：尘埃粒子计数器可自动记录多个时间段的数据。
若需要记录数据，请按下相应按钮，选择时间段并启动记录功能。
(4) 数据读取：通过连接计数器到电脑或移动设备上，可以实时读取、分析和导出记录的数据。
(5) 停止使用：使用完毕后，按下电源按钮关闭仪器，并将其存放在干燥、通风的地方。
4. 注意事项- 使用尘埃粒子计数器时，请遵循以下规则：- 避免将仪器暴露在极端温度或湿度环境中。
- 在操作过程中，避免碰撞或摔落仪器。
- 定期对仪器进行校准和维护，以确保其准确性和性能。
- 使用过程中若出现下述情况，请及时联系售后服务：- 仪器显示异常或无法启动。
- 数值异常波动或数据记录错误。
- 其他异常情况。
尘埃粒子计数器的使用说明书到此结束。
希望以上信息能帮助您正确操作尘埃粒子计数器，并实现您的监测需求。
感谢选择我们的产品，如果您有任何疑问或需要进一步的帮助，请随时与我们联系。
祝您的工作顺利！。

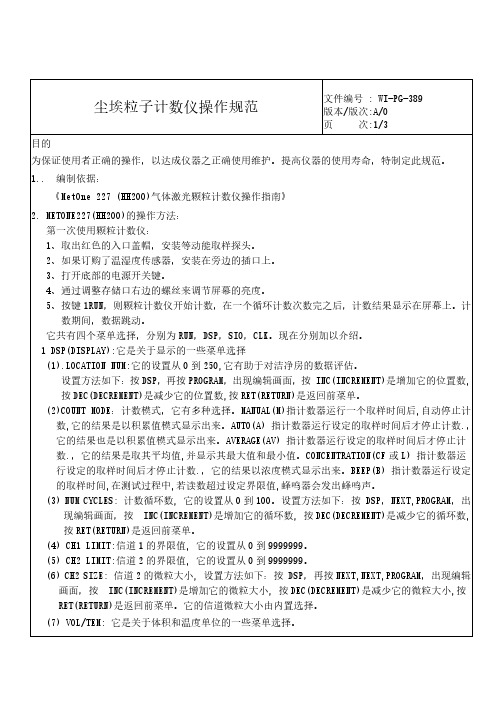

尘埃粒子计数器操作规程
《尘埃粒子计数器操作规程》
一、规程目的
为了确保尘埃粒子计数器的正常使用和精确测量，制定本操作规程。
二、操作人员
1. 使用尘埃粒子计数器的操作人员应接受专业培训，并熟悉设备操作流程。
2. 操作人员应严格按照规程操作，并注意设备的维护保养。
三、设备操作流程
1. 打开尘埃粒子计数器电源，并等待设备自检完成。
2. 将要测量的样品放入样品舱中，并关闭舱门。
3. 设置计数器的测量参数，包括流速、采样时间等。
4. 点击启动按钮，开始测量。
5. 测量完成后，停止测量并保存数据。
6. 将样品取出，并清洁样品舱和测量仪器。
四、设备维护保养
1. 每次使用后，应对设备进行清洁，并避免尘埃和水分进入设备内部。
2. 定期对设备进行校正和维护，确保测量结果的准确性。
3. 如发现设备故障，需及时上报并进行维修。
五、安全注意事项
1. 使用设备时，应注意个人防护，避免触电和化学品的接触。
2. 禁止在设备附近吸烟或使用易燃化学品。
六、规程执行
1. 所有操作人员必须严格遵守本操作规程，违反规程者将受到相应处罚。
2. 如有任何操作问题或改进建议，应及时报告相关负责人。
七、规程修改
本操作规程如有变动，应由相关负责人进行修改并通知所有操作人员。
八、规程执行日期
本操作规程自发布之日起执行。
以上为《尘埃粒子计数器操作规程》，请各位操作人员严格遵守。
CLJ-5100T型激光尘埃粒子计数器(100L/min)用于测量洁净环境单位积空气内的尘埃粒子大小及数目，可直接检测洁净度等级为A级区、B级区的洁净环境。
CLJ-5100T型激光尘埃粒子计数器采用了半导体激光光源，大触摸屏幕显示，体积小、重量轻、检测精度高、功能操作简单明了，微处理器控制，可贮存、打印测量结果，测试洁净环境十分便利。
另外，可通过计算机专用软件下载存储数据。
产品广泛应用于医药、光学、化学、食品、化妆品、电子卫生、生物制品、航空航天等部门。
CLJ-5100T尘埃粒子计数器产品参数外形尺寸Outside Dim 240*280*306（宽高深Wide*High*Deep）显示方式Display 7寸触摸显示屏（Lcd）重量Weight 10 Kg最大功耗Max.Consumption 80W交流电源适配器，AC ：100V～245 V，50/60 Hz至 DC：16.8 V，电源Power Source10A；注意事项1.使用环境条件：温度：10——30℃湿度：20——75%RH2.仪器的工作时放置位置和采样口的位置应处于同一气压和温湿度环境下。
3.禁止抽取含水汽、油污、腐蚀性的气体和高温气体。
4.本仪器不用时应搁置在干燥、防尘良好的室内环境中，每月应通电30分钟以上。
5.允许采样最大浓度35000颗/L。
6.搬运仪器时，应轻放，少受震动、冲击。
7.本仪器应每年送回生产厂标定一次，以保证其精度。
8.热敏打印机打印的数据，原厂提供的打印纸可常规保存10年；非原装纸不宜长期保存，需要复印。
9.流量调节时请不要接零计数过滤器。
权限说明操作选项功能权限备注AdministratorQA.Operator测量单一测量√√√Operator无“测量参数设置”权限计算测量√√√置信度测量√√√参数设置时钟设置√√—报警设置√√—单位设置√√—房间、延时√√√密码管理√——标定———洁净度标准√√—屏幕亮度√√√打印设置√√—打印通道选择操作日志√——操作日志查询数据处理数据查询√√√清除数据√√—数据打印√√√备份数据备份√√√不同用户之间的切换：在“操作语言选择”界面，点击左上角的“注销”按钮，即可返回到用户选择界面。
一、产品用途：CLJ-5100T型激光尘埃粒子计数器（以下简称仪器）用于检测洁净环境中单位体积内的尘埃粒子大小及数目，仪器采用半导体激光光源，触控液晶屏显示，其采样量大、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。
广泛适用于制药、电子、精密仪器、仪表、光学、化学实验等其他领域。
二、产品原理：使用光散射原理，光学传感器的探测激光经尘埃粒子散射后被光敏元件接收并产生脉冲信号，该脉冲信号被输出并放大，然后进行数字信号处理，通过与标准粒子信号进行比较，将对比结果用不同的参数表示出来。
三、技术参数：1．外形尺寸：320*270*212mm（W*D*H，不含接口、把手）；2．采样流量：100L/min±10% ；3．粒径通道：0.5、0.7、1.0、3.0 、5.0、10μm(可选25μm)；4．供电系统：内置锂电池；充电器输入: AC 80-240V 50Hz 输出:DC 16.8V 5A5.质量：≈7.0kg；6.额定功率：≈90W；7.采样周期：0—100分钟任选（最小分度秒）；8.自净时间：不大于10分钟；9.打印：内置式热敏打印机。
10.数据导出:USB接口功能参数设定接通电源，并打开电源开关，显示公司标志，然后会自动进入欢迎界面；在屏幕上任意处点击一下，进入操作选项。
图一操作选项在操作选项面板界面上，可以用手点击对应菜单来选择工作模式。
进入各工作模式后，可以通过右下角的返回按钮来退回到操作选项界面。
测量方式：采样的方法，也是主要的工作模式，包含三种采样方式，单一、计算和置信度测量。
参数设置：日期、报警、单位、延迟、屏幕亮度、洁净等级标准以及标定的设置。
数据处理：查看和打印以及删除历史采样数据。
数据备份：将仪器中存储的历史数据导出到外部存储设备。
一、测量方式图二测量方式1、单一测量：直接连续采样计数，不进行任何计算；此种采样为常规采样，也是最常用的采样方式，如下图（红色方框内表示可设置参数）。
图三单一测量主界面测量时按钮定义：按钮定义设置：采样周期采样频率采样地址采样次数采样点数报警：报警打开报警关闭打印：每个采样周期结束后是否打印保存：是否保存当前采样数据清零：当前采样周期清除，立即进行下一周期采样采样：开始采样停止采样返回：返回上一幅界面首先点击“参数设置”选项，设置采样周期时间、采样频率和采样地址。
设置方法，在需要设置的数字上点击一下，然后用设置界面右侧的虚拟键盘输入需要的数字即可；设置完成后，点击“Enter”退出小键盘，然后点击“确定”自动返回单一测量主界面。
采样周期：单次累加计数的时间。
采样频率：相邻两次采样之间的间隔时间。
采样地址：自由设定，以区分不同采样地点。
图四单一测量参数设置点击启动按钮，启动采样泵，等待延迟结束后仪器开始采样计数。
在主界面的中间栏有数字在跳动，表示的是实时显示的颗粒值；主界面左侧栏，“上次采样值”显示的是上个周期内的计数值，以及洁净度等级。
右侧栏显示的当前采样的各项参数和存储总量。
在主界面下面，可以分别点击报警、打印和存储选项来打开或者关闭对应的功能。
图七所示为报警、打印和存储关闭时的显示。
“清零”按钮表示清除当前采样计数，重新开始采样。
“存储位置”表示已使用空间/总空间。
2、计算测量：将测量的结果求最大值、最小值和平均值。
操作方法等同单一测量，区别在于：参数设置中增加了采样次数的设定，最后的结果增加了最大、最小值和平均值计算。
图六计算测量参数设置完成设定的采样次数后，会跳出计算结果，并自动打印（计算测量时，无论是否开启打印功能，都会打印0.5μm和5.0μm的最大、最小和平均值）。
图七计算测量结果点击设置按钮，输入需要的参数。
采样周期：每次采样的时间；采样次数：每个采样点测量次数（2-9）；采样点数：该次计算测量共取几个采样点（2-9）；采样地址：该次测量的起始地址号，后面的地址号会自动增加。
置信度测量时，无论是否开启打印功能，都会打印0.5μm和5.0μm的UCL、最大、最小和平均值。
注：采样周期设置为1分钟，采样点数设置2-9个点。
图十置信度测量结果二、参数设置在操作选项界面，点击“参数设置”选项按钮，进入参数设置（标定选项为出厂设置，禁止调动）。
图十一主参数设置时钟设置：修正仪器系统时间，分别点击“设置时钟”栏内对应的日期和时间，通过右侧的弹出的虚拟数字面板输入正确的日期时间，然后点击确认；更改之前请清除已存储的采样数据，方法见“数据处理”，防止数据紊乱；图十二时钟设置报警设置：可以设置0.5、1.0和5.0μm通道颗粒超标报警，超标后，对应通道后面会有黄色感叹号出现。
图十三报警设置单位设置：计数单位可以选择100L或者m³，直接点击所需要的单位，所选择的的单位以绿色突起表示。
图十四单位设置房间、延时：采样时点击启动后，延迟一段时间后，才开始计数。
房间号不能大于255。
图十五采样延迟设置标定：此为仪器校准时使用，普通操作时禁止使用。
图十六采样延迟设置洁净度标准：表示测量结果判断洁净等级的标准，根据需求选择其中一种。
点击需要的标准，以绿色亮度表示当前选择。
图十七洁净度标准屏幕亮度：通过拖拉移动滑块来增加或者减小屏幕的亮度。
打印设置：点击对应粒径通道，选择打印时该粒径通道是否打印出来。
绿色高亮显示的，打印该通道颗粒数，灰色的则不打印。
在操作选项界面，点击“数据处理”选项按钮，进入存储位置选择界面。
图二十数据存储位置数据存储分别存储在三个位置：单一测量、计算测量和UCL测量，可以点击相对应的存储位置查找历史数据。
查询时，可以通过测量日期进行查询，也可以根据房间号查询。
单一测量数据查询通过向左或向右按钮，可以翻页。
“打印”按钮表示打印所选日期内的所有存储数据，“页打印”表示只打印当前页面内的数据。
日期查询：点击进入，根据需要更改起始和结束日期，然后点击“查询”，则筛选出选择日期内的所有单一测量存储数据。
图二十一日期查询房间查询：点击进入，输入所查房间号，再点击查询。
图二十二房间查询计算测量和UCL测量数据查询查询方式等同于单一测量查询，在翻页上，“<<”和“>>”表示该一次计算测量内，各次采样间的翻页；“<”和“>”表示不同计算测量之间的翻页。
数据打印：打印当前页面显示的所有数据打印所有存储的测量数据图二十三日期查询清除数据：清空对应测量方式内的所存储数据。
点击后跳出清除提示界面，选择是即可清除数据，清除完成后下方会有“数据已清除”提示。
图二十五数据清除数据备份通过U盘等外接存储设备，将仪器内存储的数据导出来。
先插入U盘，然后点击“数据备份”按钮，等待提示“备份完成”即可拔出U盘；此时数据已经存储到U 盘内，可在电脑端通过excel表格查看。
注：所用U盘不能带自启程序或病毒，否则会提示“U盘空”或者“无法备份数据”。
图二十六数据备份使用方法1、连接电源线，打开电源开关，预热5分钟；2、选择洁净度标准，设置好单位、时间、采样延迟等功能；3、连接自净过滤器（注意自净过滤器的气流方向），选择“单一测量”，点击“启动”进行自净，直至实时显示界面的数据不再跳动或者变化很小；4、取下自净过滤器，用洁净取样管把等速采样探头和仪器的采样口连接起来，并把采样探头固定于待测环境中，采样探头的开口方向正对该洁净区内层流方向；5、返回选择需要的测量方式，并在测量方式的参数设置中更改所需要的周期、频率等，然后点击启动开始测量；可根据需要打开或者关闭报警、打印以及存储功能。
图二十七测量界面说明①号区域指示当前采样的房间号、采样方式、日期时间以及延时启动时间；②号区域指示上个采样周期内各通道档颗粒计数值以及洁净度标准和等级；③号区域指示当前采样周期内的实时颗粒数和计数单位；④号区域指示当前采样的流量、计数周期、采样地址、频率和存储情况；⑤号区域指示采样的功能参数，可设置采样周期、频率、地址以及对报警、打印、存储功能的打开与关闭。
启动即开启仪器采样功能，先点击“启动”按钮，才有“停止”功能；“清零”功能是重新开始当前周期采样。
打印机注意事项①仪器出厂时已安装了大约可打印200组数据的纸卷,用户可直接使用。
②数据打印完毕，不可用力撕纸，以免打印机卡纸。
③热敏打印机打印的数据，我司配备的专用纸可以常规保存10年;客户自行配备的非专用热敏打印纸不宜长期保存，如有需要，请复印数据。
三角架的使用将三角架的螺丝拧进采样探头上有螺纹的孔,将三角架的管脚向下拉出,在拉的第一级管脚上顺时针旋转,听到“咔”声后就可使用!收回三角架时,将上述步骤反做即可。
