第4章 轴心受力构件4.1 概述轴心受力构件广泛地应用于钢结构承重构件中，如钢屋架、网架、网壳、塔架等杆系结构的杆件，平台结构的支柱等。
这类构件，在节点处往往做成铰接连接，节点的转动刚度在确定杆件计算长度时予以适当考虑，一般只承受节点荷载。
根据杆件承受的轴心力的性质可分为轴心受拉构件和轴心受压构件。
一些非承重构件，如支撑、缀条等，也常常由轴心受力构件组成。
轴心受力构件的截面形式有三种：第一种是热轧型钢截面，如图4-1(a )中的工字钢、H 型钢、槽钢、角钢、T 型钢、圆钢、圆管、方管等；第二种是冷弯薄壁型钢截面，如图4-1(b )中冷弯角钢、槽钢和冷弯方管等；第三种是用型钢和钢板或钢板和钢板连接而成的组合截面，如图4-1(c )所示的实腹式组合截面和图4-1(d ) 所示的格构式组合截面。
轴心受力构件的截面必须满足强度、刚度要求，且制作简单、便于连接、施工方便。
因此，一般要求截面宽大而壁厚较薄，能提供较大的刚度，尤其对于轴心受压构件，承载力一般由整体稳定控制，宽大的截面因稳定性能好从而用料经济，但此时应注意板件的局部屈曲问题，板件的局部屈曲势必影响构件的承载力。
4.2 轴心受力构件的强度轴心受力构件的强度计算是以构件的净截面达到屈服应力为限ynf A N ==σ根据概率极限状态设计法，N 取设计值（标准值乘以荷载分项系数），yf 也去设计值（除以抗力分项系数087.1=Rγ）即f，钢材设计强度见附表1.1，P313。
表达式为fA N n≤ （4.1）nA 为轴心受力构件的净截面面积。
在螺栓连接轴心受力构件中，需要特别注意。
4.3 轴心受力构件的刚度为满足正常使用要求，受拉构件（包括轴心受拉、拉弯构件）、受压构件（轴心受压构件、压弯构件）不宜过分细长，否则刚度过小，制作、运输、安装过程中易弯曲（P118列出四种不利影响）。
受拉和受压构件的刚度通过长细比λ控制][),max(max λλλλ≤=y x （4.4） 式中x x x i l /0=λ，yy y i l /0=λ；][λ为容许长细比，见表4.1，4.2。
第三章轴心受力构件承载力问答题参考答案1.简述结构工程中轴心受力构件应用在什么地方？答：当纵向外力N的作用线与构件截面的形心线重合时，称为轴心受力构件。
房屋工程和一般构筑物中，桁架中的受拉腹杆和下弦杆以及圆形储水池的池壁，近似地按轴心受拉构件来设计，以恒载为主的多层建筑的内柱以及屋架的受压腹杆等构件，可近似地按轴心受压构件来设计。
在桥梁工程内中桁架桥中的某些受压腹杆可以按轴心受压构件设计；桁架拱桥的拉杆、桁架桥梁的拉杆和系杆拱桥的系杆等按轴心受拉构件设计。
2.轴心受压构件设计时，如果用高强度钢筋，其设计强度应如何取值？答：纵向受力钢筋一般采用HRB400级、HRB335级和RRB400级，不宜采用高强度钢筋，因为与混凝土共同受压时，不能充分发挥其高强度的作用。
混凝土破坏时的压应变0.002，此时相应的纵筋应力值бs’=E sεs’=200×103×0.002=400 N/mm2；对于HRB400级、HRB335级、HPB235级和RRB400级热扎钢筋已达到屈服强度，对于Ⅳ级和热处理钢筋在计算f y’值时只能取400 N/mm2。
3.轴心受压构件设计时，纵向受力钢筋和箍筋的作用分别是什么？答：纵筋的作用：①与混凝土共同承受压力，提高构件与截面受压承载力；②提高构件的变形能力，改善受压破坏的脆性；③承受可能产生的偏心弯矩、混凝土收缩及温度变化引起的拉应力；④减少混凝土的徐变变形。
横向箍筋的作用：①防止纵向钢筋受力后压屈和固定纵向钢筋位置；②改善构件破坏的脆性；③当采用密排箍筋时还能约束核芯内混凝土，提高其极限变形值。
4.受压构件设计时，《规范》规定最小配筋率和最大配筋率的意义是什么？答：《规范》规定受压构件最小配筋率的目的是改善其脆性特征，避免混凝土突然压溃，能够承受收缩和温度引起的拉应力，并使受压构件具有必要的刚度和抗偶然偏心作用的能力。
考虑到材料对混凝土破坏行为的影响，《规范》规定受压构件最大配筋率的目的为了防止混凝土徐变引起应力重分布产生拉应力和防止施工时钢筋过于拥挤。
第三章 构件截面承载力--强度钢结构承载能力分3个层次截面承载力：材料强度、应力性质及其在截面上分布属强度问题。
构件承载力：构件最大截面未到强度极限之前因丧失稳定而失稳，取决于构件整体刚度，指稳定承载力。
结构承载力：与失稳有关。
3.1 轴心受力构件的强度及截面选择3.1.1 轴心受力构件的应用及截面形式主要用于承重钢结构，如平面、空间桁架和网架等。
轴心受力截面形式：1）热轧型钢截面2）冷弯薄壁型钢截面3）型钢和钢板连接而成的组合截面（实腹式、格构式）（P48页）对截面形式要求：1）提供强度所需截面积2）制作简单3）与相邻构件便于连接4）截面开展而壁厚较薄，满足刚度要求（截面积决定了稳定承载力，面积大整体刚度大，构件稳定性好）。
3.1.2 轴心受拉构件强度由εσ-关系可得：承载极限是截面平均应力达到抗拉强度u f ，但缺少安全储备，且y f 后变形过大，不符合继续承载能力，因此以平均应力y f ≤为准则，以孔洞为例。
规范：轴心受力构件强度计算：规定净截面平均应力不应超过钢材强度设计值f A N n ≤=/σN ：轴心拉力设计值； An ：构件净截面面积；R y f f γ/=: 钢材抗拉强度设计值 R γ:构件抗力分项系数Q235钢078.1=R γ，Q345，Q390，Q420111.1=R γ49页孔洞理解见书例题P493.1.3 轴心受压构件强度原则上与受拉构件没有区别，但一般情况下，轴心受压构件的承载力由稳定性决定，具体见4章。
3.1.4 索的受力性能和强度计算钢索广泛用于悬索结构，张拉结构，桅杆和预应力结构，一般为高强钢丝组成的平行钢丝束，钢绞线，钢丝绳等。
索是一种柔性构件，内力不仅与荷载有关，而且与变形有关，具有很强几何非线性，但我们通常采用下面的假设：1）理想柔性，不能受压，也不能抗弯。
2）材料符合虎克定理。
在此假设下内力与位移按弹性阶段进行计算。
加载初期（0-1）存在少量松弛变形，主要部分（1-2）线性关系，接近强度极限（2-3）明显曲线性质（图见下）实际工程对钢索预拉张，形成虚线应力—应变关系，很大范围是线性的高强度钢丝组成钢索初次拉伸时应力—应变曲线钢索强度计算采用容许应力法：k f A N k k //maxk N ：钢索最大拉力标准值 A ：钢索有效截面积k f :材料强度标准值 k ：安全系数2.5-3.03.2 梁的类型和强度3.2.1 梁类型按制作方法：型钢梁：热轧型钢梁（工字梁、槽钢、H 型钢）。
四、计算题（要求写出主要解题过程及相关公式，必要时应作图加以说明。
每题15分。
）第3章 轴心受力构件承载力1．某多层现浇框架结构的底层内柱，轴向力设计值N=2650kN,计算长度m H l 6.30==，混凝土强度等级为C30（f c =14.3N/mm 2），钢筋用HRB400级（2'/360mm N f y =),环境类别为一类。
确定柱截面积尺寸及纵筋面积。
(附稳定系数表)2．某多层现浇框架厂房结构标准层中柱,轴向压力设计值N=2100kN ，楼层高l 0=H =5。
60m ，混凝土用C30（f c =14.3N/mm 2),钢筋用HRB335级(2'/300mm N f y =),环境类别为一类。
确定该柱截面尺寸及纵筋面积。
（附稳定系数表）3．某无侧移现浇框架结构底层中柱，计算长度m l 2.40=，截面尺寸为300mm ×300mm ，柱内配有416纵筋（2'/300mm N f y =)，混凝土强度等级为C30（f c =14.3N/mm 2),环境类别为一类.柱承载轴心压力设计值N=900kN ，试核算该柱是否安全。
(附稳定系数表）第4章 受弯构件正截面承载力1．已知梁的截面尺寸为b ×h=200mm ×500mm ，混凝土强度等级为C25，f c =11.9N/mm 2，2/27.1mm N f t =， 钢筋采用HRB335,2/300mm N f y =截面弯矩设计值M=165KN.m 。
环境类别为一类。
求：受拉钢筋截面面积。
2．已知梁的截面尺寸为b ×h=200mm ×500mm ，混凝土强度等级为C25,22/9.11,/27.1mm N f mm N f c t ==，截面弯矩设计值M=125KN 。
m 。
环境类别为一类。
3．已知梁的截面尺寸为b ×h=250mm ×450mm;受拉钢筋为4根直径为16mm 的HRB335钢筋，即Ⅱ级钢筋，2/300mm N f y =，A s =804mm 2；混凝土强度等级为C40,22/1.19,/71.1mm N f mm N f c t ==；承受的弯矩M=89KN.m 。

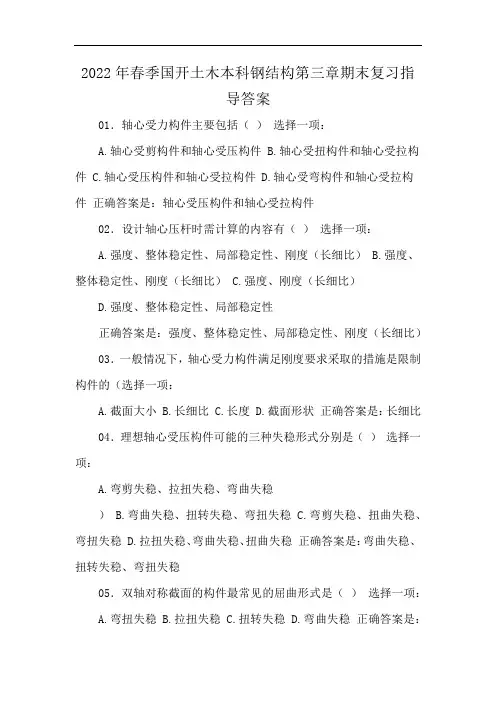

2022年春季国开土木本科钢结构第三章期末复习指导答案01．轴心受力构件主要包括（）选择一项：A.轴心受剪构件和轴心受压构件B.轴心受扭构件和轴心受拉构件C.轴心受压构件和轴心受拉构件D.轴心受弯构件和轴心受拉构件正确答案是：轴心受压构件和轴心受拉构件02．设计轴心压杆时需计算的内容有（）选择一项：A.强度、整体稳定性、局部稳定性、刚度（长细比）B.强度、整体稳定性、刚度（长细比）C.强度、刚度（长细比）D.强度、整体稳定性、局部稳定性正确答案是：强度、整体稳定性、局部稳定性、刚度（长细比）03．一般情况下，轴心受力构件满足刚度要求采取的措施是限制构件的（选择一项：A.截面大小B.长细比C.长度D.截面形状正确答案是：长细比04．理想轴心受压构件可能的三种失稳形式分别是（）选择一项：A.弯剪失稳、拉扭失稳、弯曲失稳） B.弯曲失稳、扭转失稳、弯扭失稳 C.弯剪失稳、扭曲失稳、弯扭失稳 D.拉扭失稳、弯曲失稳、扭曲失稳正确答案是：弯曲失稳、扭转失稳、弯扭失稳05．双轴对称截面的构件最常见的屈曲形式是（）选择一项：A.弯扭失稳B.拉扭失稳C.扭转失稳D.弯曲失稳正确答案是：弯曲失稳06．单轴对称T形截面构件，当绕非对称轴屈曲时，其屈曲形式为（）选择一项：A.弯剪屈曲B.弯曲屈曲C.扭曲屈曲D.弯扭屈曲正确答案是：弯曲屈曲07．轴心受压杆件一般是由若干个板件组成，且板件的厚度与宽度相比都比较小，当杆件受压时，由于沿外力作用方向受压应力作用，板件本身也有可能发生翘曲变形而退出工作，这种现象称为轴心受压杆件的（）选择一项：A.弯剪失稳B.局部失稳C.弯曲失稳D.整体失稳正确答案是：局部失稳08．选择实腹式轴心受压构件截面时，第一步应（）选择一项：A.计算主轴所需要的回转半径B.根据轴心压力的设计值和计算长度选定合适的截面形式C.进行强度和刚度的验算D.初步确定截面尺寸正确答案是：根据轴心压力的设计值和计算长度选定合适的截面形09．格构式轴心受压构件缀条设计时，由于剪力的方向不定，斜缀条选择截面时应按（）选择一项：A.轴心受压杆B.轴心受弯杆C.轴心受剪杆D.轴心受拉杆正确答案是：轴心受压杆10．确定轴心受压实腹柱的截面形式时，应使两个主轴方向的长细比尽可能接近，其目的是（）选择一项：A.便于运输、安装和减少节点类型B.构造简单、制造方便C.达到经济效果D.便于与其他构件连接正确答案是：达到经济效果。
轴心受力构件设计轴心受拉构件时需进行强度和刚度的验算，设计轴心受压构件时需进行强度、整体稳定、局部稳定和刚度的验算。
一、轴心受力构件的强度和刚度1．轴心受力构件的强度计算轴心受力构件的强度是以截面的平均应力达到钢材的屈服点为承载力极限状态f A N n ≤=σ (1) 式中 N ——构件的轴心拉力或压力设计值；n A ——构件的净截面面积；f ——钢材的抗拉强度设计值。
采用高强度螺栓摩擦型连接的构件，验算最外列螺栓处危险截面的强度时，按下式计算：f A N n≤='σ (2) 'N =)5.01(1n n N - (3)式中 n ——连接一侧的高强度螺栓总数；1n ——计算截面(最外列螺栓处)上的高强度螺栓数；0.5——孔前传力系数。
采用高强度螺栓摩擦型连接的拉杆，除按式(2)验算净截面强度外，还应按下式验算毛截面强度f A N ≤=σ (4)2．轴心受力构件的刚度计算轴心受力构件的刚度是以限制其长细比保证][λλ≤ (5) 式中 λ——构件的最大长细比；[λ]——构件的容许长细比。
二、 轴心受压构件的整体稳定1．理想轴心受压构件的屈曲形式理想轴心受压构件可能以三种屈曲形式丧失稳定：①弯曲屈曲 双轴对称截面构件最常见的屈曲形式。
②扭转屈曲 长度较小的十字形截面构件可能发生的扭转屈曲。
③弯扭屈曲 单轴对称截面杆件绕对称轴屈曲时发生弯扭屈曲。
2．理想轴心受压构件的弯曲屈曲临界力若只考虑弯曲变形，临界力公式即为著名的欧拉临界力公式，表达式为N E =22l EI π=22λπEA (6) 3．初始缺陷对轴心受压构件承载力的影响实际工程中的构件不可避免地存在初弯曲、荷载初偏心和残余应力等初始缺陷，这些缺陷会降低轴心受压构件的稳定承载力。
1）残余应力的影响当轴心受压构件截面的平均应力p f >σ时，杆件截面内将出现部分塑性区和部分弹性区。
由于截面塑性区应力不可能再增加，能够产生抵抗力矩的只是截面的弹性区，此时的临界力和临界应力应为：N cr =22l EI e π=22lEI π·I I e (7) cr σ=22λπE ·I I e (8) 式中 I e ——弹性区的截面惯性矩(或有效惯性矩)；I ——全截面的惯性矩。
