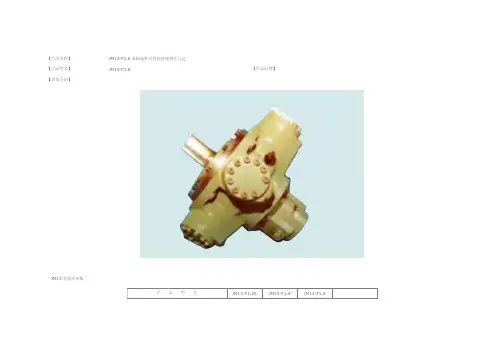

JMDG16曲轴连杆式径向柱塞液压马达

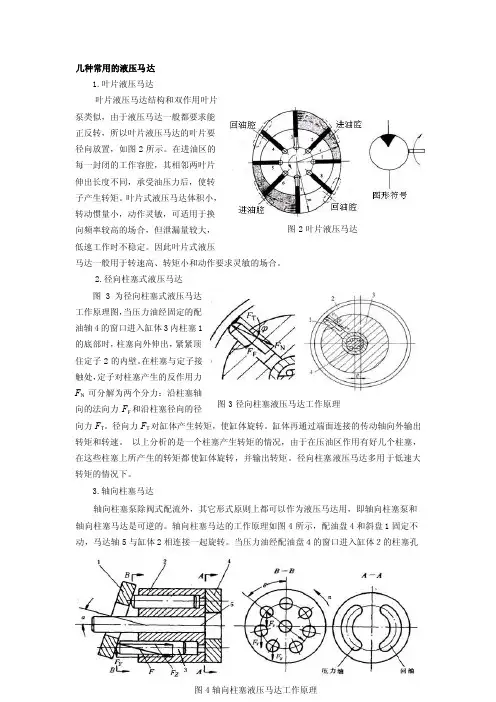

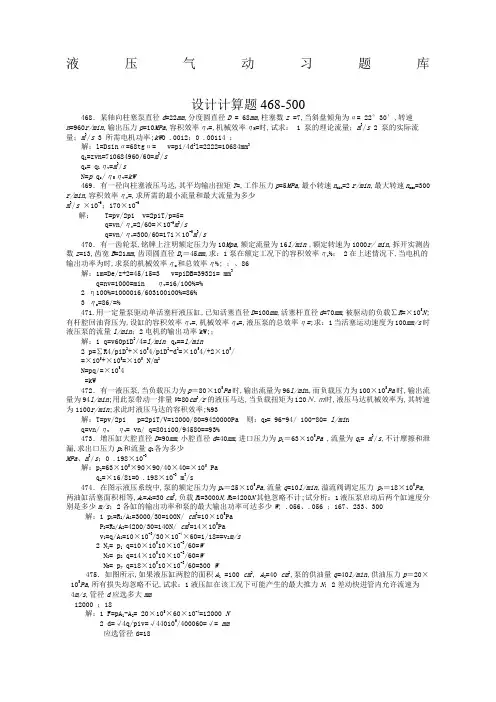

几种常用的液压马达1.叶片液压马达叶片液压马达结构和双作用叶片泵类似，由于液压马达一般都要求能正反转，所以叶片液压马达的叶片要径向放置，如图2所示。

在进油区的每一封闭的工作容腔，其相邻两叶片伸出长度不同，承受油压力后，使转子产生转矩。

叶片式液压马达体积小，转动惯量小，动作灵敏，可适用于换向频率较高的场合，但泄漏量较大，低速工作时不稳定。

因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。

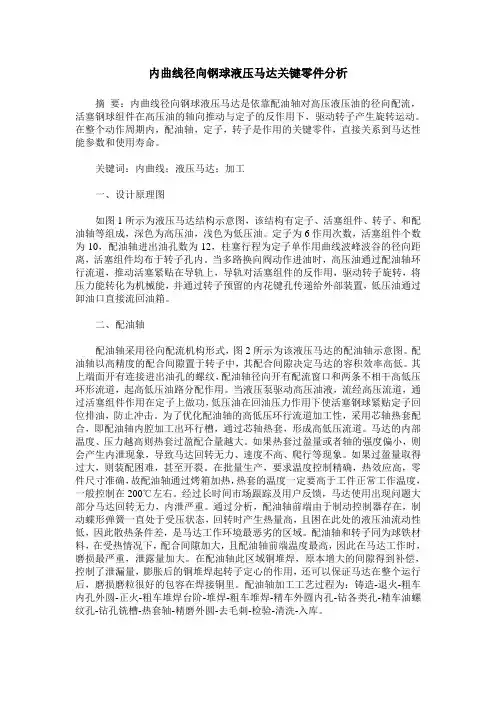

2.径向柱塞式液压马达图3为径向柱塞式液压马达工作原理图，当压力油经固定的配油轴4的窗口进入缸体3内柱塞1的底部时，柱塞向外伸出，紧紧顶住定子2的内壁。

在柱塞与定子接触处，定子对柱塞产生的反作用力F N 可分解为两个分力：沿柱塞轴向的法向力F F 和沿柱塞径向的径向力F T 。

径向力F T 对缸体产生转矩，使缸体旋转。

缸体再通过端面连接的传动轴向外输出转矩和转速。

以上分析的是一个柱塞产生转矩的情况，由于在压油区作用有好几个柱塞，在这些柱塞上所产生的转矩都使缸体旋转，并输出转矩。

径向柱塞液压马达多用于低速大转矩的情况下。

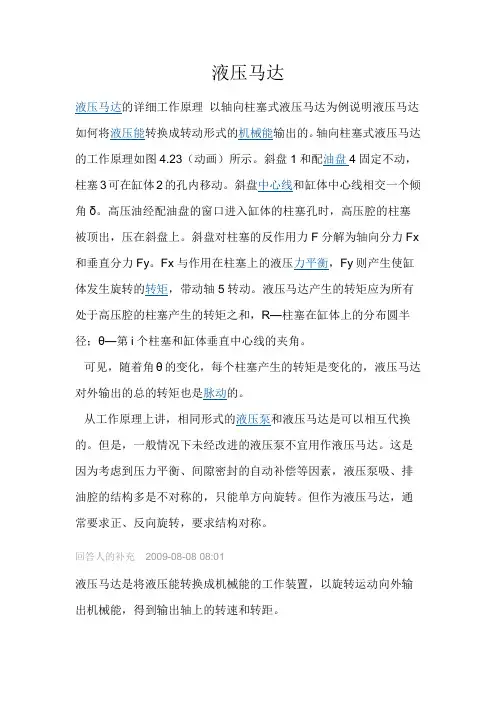

3.轴向柱塞马达轴向柱塞泵除阀式配流外，其它形式原则上都可以作为液压马达用，即轴向柱塞泵和轴向柱塞马达是可逆的。

轴向柱塞马达的工作原理如图4所示，配油盘4和斜盘1固定不动，马达轴5与缸体2相连接一起旋转。

当压力油经配油盘４的窗口进入缸体２的柱塞孔时，柱塞３在压力油作用下外伸。

F Z与柱塞上液压力相平衡，而F Y则使柱塞对缸体中心产生一个转矩，带动马达轴逆时针方向旋转。

轴向柱塞马达产生的瞬时总转矩是脉动的。

若改变马达压力油输入方向，则马达轴５按顺时针方向旋转。

斜盘倾角α的改变、即排量的变化，不仅影响马达的转矩，而且影响它的转速和转向。

斜盘倾角越大，产生转矩越大，转速越低。

4．齿轮液压马达齿轮液压马达工作原理如图5所示。

一对啮合的齿轮Ⅰ、Ⅱ在在高压区的轮齿有A、B、C、D、E五只。

由于齿轮Ⅰ、Ⅱ在y点处啮合，啮合点y将高低压隔开。

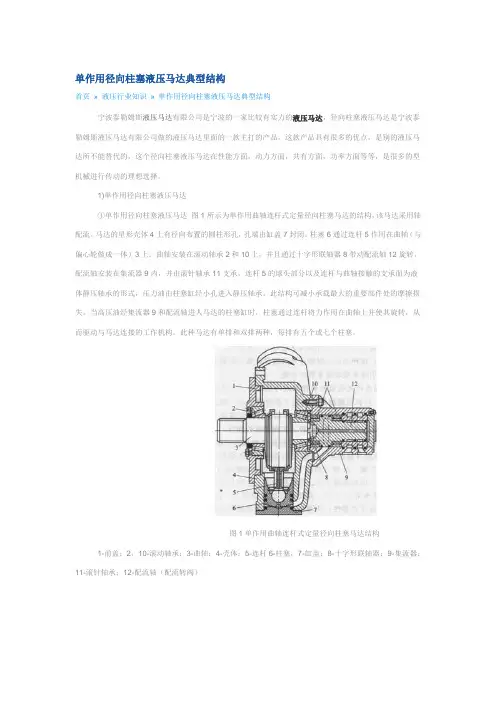

单作用径向柱塞液压马达典型结构首页»液压行业知识»单作用径向柱塞液压马达典型结构宁波泰勒姆斯液压马达有限公司是宁波的一家比较有实力的液压马达，径向柱塞液压马达是宁波泰勒姆斯液压马达有限公司做的液压马达里面的一款主打的产品，这款产品具有很多的优点，是别的液压马达所不能替代的，这个径向柱塞液压马达在性能方面，动力方面，共有方面，功率方面等等，是很多的型机械进行传动的理想选择。

1)单作用径向柱塞液压马达①单作用径向柱塞液压马达图1所示为单作用曲轴连杆式定量径向柱塞马达的结构，该马达采用轴配流。

马达的星形壳体4上有径向布置的圆柱形孔，孔端由缸盖7封闭。

柱塞6通过连杆5作用在曲轴（与偏心轮做成一体）3上。

曲轴安装在滚动轴承2和10上，并且通过十字形联轴器8带动配流轴12旋转。

配流轴安装在集流器9内，并由滚针轴承11支承。

连杆5的球头部分以及连杆与曲轴接触的支承面为液体静压轴承的形式，压力油由柱塞缸经小孔进入静压轴承。

此结构可减小承载最大的重要部件处的摩擦损失。

当高压油经集流器9和配流轴进人马达的柱塞缸时，柱塞通过连杆将力作用在曲轴上并使其旋转，从而驱动与马达连接的工作机构。

此种马达有单排和双排两种，每排有五个或七个柱塞。

图1单作用曲轴连杆式定量径向柱塞马达结构1-前盖；2，10-滚动轴承；3-曲轴；4-壳体；5-连杆6-柱塞，7-缸盖；8-十字形联轴器；9-集流器；11-滚针轴承；12-配流轴（配流转阀）图2曲轴连杆式内曲线马达实物外形(JM12系列，启动高压油泵有限公司产品)【图3 曲轴连杆式变量径向柱塞马达结构】图3所示为单作用曲轴连杆式变量径向柱塞马达结构。

通过改变偏心距使马达变量。

在曲轴上装有小活塞2和大活塞3。

当小活塞腔通人控制油、大活塞腔通回油时，小活塞在压力油的作用下向上运动将偏心环1推至最大偏心位置，此时马达排量和输出转矩最大，转速最低。

若通过换向阀改变位置，使大活塞腔通入控制油、小活塞腔通回油时，大活塞在压力油的作用下向下运动将偏心环推至最小偏心位置，此时马达为小排量，在供油量相同的情况下，输出转速提高，而输出扭矩相应降低。
