/马达/pmde2Parker HannifinPump & Motor Division Europe Trollhättan, Sweden液压泵/马达F11/F12 系列样本 MSG30-8249/CN换算系数1 kg ..............................................................................2.20 lb 1 N .............................................................................0.225 lbf 1 Nm .....................................................................0.738 lbf ft 1 bar ..........................................................................14.5 psi 1 l .................................................................0.264 US gallon 1 cm 3 ...................................................................0.061 cu in 1 mm ..........................................................................0.039 in 1°C ..........................................................................5/9(°F-32)1 kW ............................................................................1.34 hp换算系数1 lb ............................................................................0.454 kg 1 lbf .............................................................................4.448 N 1 lbf ft .....................................................................1.356 Nm 1 psi ..................................................................0.068948 bar 1 US gallon .................................................................3.785 l 1 cu in .................................................................16.387 cm 31 in ............................................................................25.4 mm 1°F .........................................................................9/5°C + 321 hp ........................................................................0.7457 kW扭矩 (M)M =[Nm]液压马达基本公式流量 (q)q = [l/min]功率 (P) P = [kW]D x n1000 x ηv D x Δp x ηhm63q x Δp x ηt600D - 排量 [cm 3/rev] n - 轴转速 [rpm] ηv - 容积效率Δp - 进油口和出油口之间的压差 [bar] ηhm - 机械效率 ηt - 总效率(ηt = ηv x ηhm )扭矩 (M)M = [Nm]液压泵基本公式流量 (q)q = [l/min]功率 (P)P = [kW]D x n x ηv1000 D x Δp63 x ηhmq x Δp600 x ηtD - 排量 [cm 3/rev] n - 轴转速 [rpm] ηv - 容积效率Δp - 进油口和出油口之间的压差 [bar] ηhm - 机械效率 ηt - 总效率(ηt = ηv x ηhm )销售条件本样本中的各种产品均由派克汉尼汾公司及其子公司和授权经销商销售。
液压马达的⼯作原理液压马达⼯作原理⼀、液压马达的特点及分类液压马达是把液体的压⼒能转换为机械能的装置，从原理上讲，液压泵可以作液压马达⽤，液压马达也可作液压泵⽤。
但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的⼯作情况不同，使得两者在结构上也有某些差异。
例如：1.液压马达⼀般需要正反转，所以在内部结构上应具有对称性，⽽液压泵⼀般是单⽅向旋转的，没有这⼀要求。
2.为了减⼩吸油阻⼒，减⼩径向⼒，⼀般液压泵的吸油⼝⽐出油⼝的尺⼨⼤。
⽽液压马达低压腔的压⼒稍⾼于⼤⽓压⼒，所以没有上述要求。
3.液压马达要求能在很宽的转速范围内正常⼯作，因此，应采⽤液动轴承或静压轴承。
因为当马达速度很低时，若采⽤动压轴承，就不易形成润滑滑膜。
4.叶⽚泵依靠叶⽚跟转⼦⼀起⾼速旋转⽽产⽣的离⼼⼒使叶⽚始终贴紧定⼦的内表⾯，起封油作⽤，形成⼯作容积。
若将其当马达⽤，必须在液压马达的叶⽚根部装上弹簧，以保证叶⽚始终贴紧定⼦内表⾯，以便马达能正常起动。
5.液压泵在结构上需保证具有⾃吸能⼒，⽽液压马达就没有这⼀要求。
6.液压马达必须具有较⼤的起动扭矩。
所谓起动扭矩，就是马达由静⽌状态起动时，马达轴上所能输出的扭矩，该扭矩通常⼤于在同⼀⼯作压差时处于运⾏状态下的扭矩，所以，为了使起动扭矩尽可能接近⼯作状态下的扭矩，要求马达扭矩的脉动⼩，内部摩擦⼩。
由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使⽤。
液压马达按其额定转速分为⾼速和低速两⼤类，额定转速⾼于 500r/min 的属于⾼速液压马达，额定转速低于 500r/min 的属于低速液压马达。
⾼速液压马达的基本型式有齿轮式、螺杆式、叶⽚式和轴向柱塞式等。
它们的主要特点是转速较⾼、转动惯量⼩，便于启动和制动，调速和换向的灵敏度⾼。
通常⾼速液压马达的输出转矩不⼤（仅⼏⼗⽜?⽶到⼏百⽜?⽶），所以⼜称为⾼速⼩转矩液压马达。
⾼速液压马达的基本型式是径向柱塞式，例如单作⽤曲轴连杆式、液压平衡式和多作⽤内曲线式等。
A10VSO—DFR1系列轴向柱塞泵原理及调节【摘要】德国力士乐公司的A10VSO-DFR1系列液压泵应用广泛，很多进口设备液压站都使用该液压泵。
本文介绍了该系列液压泵的工作原理和现场调节。
【关键词】斜盘轴向柱塞泵；负载敏感；恒压控制阀；恒流控制阀0 概述A10VSO-DFR/DFR1系列斜盘轴向柱塞泵是德国力士乐公司研制的新型柱塞泵，由于其结构紧凑、节能、工作稳定、寿命高等特点在工业生产中得到广泛的应用，特别是现在越来越多的公司都使用进口设备，进口设备中很多液压站都使用该液压泵，我公司主要使用SMS-Meer西马克-梅尔设备，其中多台液压站就是使用这种A10VSO-DFR1液压泵（X口与油箱无连接），下面就该液压泵原理、调节及负载敏感节能技术进行阐述。
该柱塞泵属于斜盘变量柱塞泵，流量正比于驱动转速和排量，并通过调节斜盘倾角实现无级变量。
除了压力控制功能外，借组于负载（如小孔）压差，可以改变泵的流量。
泵仅提供执行机构的实际流量。
图1 A10VSO-DFR1原理图1 工作原理负载敏感DFR的原理，DFR分两个部分，一个是压力控制DR，一个是流量控制FR。
DR恒压控制，即通过阀控变量油缸来保证出口压力基本不变，就是压力控制阀（原理图下面的三通阀）控制变量油缸，出口压力在稳态时与压力控制阀右端的可调弹簧力相平衡，变量泵的变量压力PP通过调节压力阀的弹簧设定，当系统压力没有达到调定的恒压压力时，泵排出最大流量，相当于一个定量泵。
当系统压力达到所调的恒压压力时，泵进入恒压工况，负载的速度进入可调阶段。
速度进入可调阶段，流量即发生变化，该变化是系统要求泵输出的流量要有所变化的。
例如开始阶段油缸是快速动作，泵提供最大流量例如150L/min，下一个阶段系统只要求50L/min的流量就够了，这个时候，泵输出流量相当于负载的速度要求要大，如果泵不改变输出的150L/min流量，就会出现供（150）过于求（50），根据压力流量基本公式，系统压力就会升高，在节流阀上的压力损失将增加，压力阀的弹簧被压缩，阀芯右移，泵主动变量缸推动斜盘使角度减小，输出流量相对减小，直到泵打出去的流量正好是50L/min，系统压力恢复到设定值，下面这个恒压控制阀就回到中位初始位置，泵稳定在输出50L/min的斜盘位置上。
液压马达分类与原理（一）液压马达分类（二）齿轮马达的工作原理图2-12为外啮合齿轮马达的工作原理图。
图中I为输出扭矩的齿轮，B为空转齿轮，当高压油输入马达高压腔时，处于高压腔的所有齿轮均受到压力油的作用(如中箭头所示，凡是齿轮两侧面受力平衡的部分均未画出)，其中互相啮合的两个齿的齿面，只有一部分处于高压腔。
设啮合点c到两个齿轮齿根的距离分别为阿a 和b，由于a和b均小于齿高h，因此两个齿轮上就各作用一个使它们产生转矩的作用力pB(h—a)和pB(h—b)。
这里p代表输入油压力，B代表齿宽。
在这两个力的作用下，两个齿轮按图示方向旋转，由扭矩输出轴输出扭矩。
随着齿轮的旋转，油液被带到低压腔排出。
图2-12 啮合齿轮马达的工作原理图齿轮马达的结构与齿轮泵相似，但是内于马达的使用要求与泵不同，二者是有区别的。
例如；为适应正反转要求，马达内部结构以及进出油道都具有对称性，并且有单独的泄漏油管，将轴承部分泄漏的油液引到壳体外面去，而不能向泵那样由内部引入低压腔。
这是因为马达低压腔油液是由齿轮挤出来的，所以低压腔压力稍高于大气压。
若将泄漏油液由马达内部引到低压腔，则所有与泄漏油道相连部分均承受回油压力，而使轴端密封容易损坏。
(三)叶片马达的工作原理图2-13为叶片马达的工作原理图。
当压力为p的油液从进油口进入叶片1和叶片3之间时，叶片2因两面均受液压油的作用，所以不产生转矩。
叶片1和叶片3的一侧作用高压油，另一侧作用低压油．并且叶片3伸出的面积大于叶片1伸出的面积，因此使转子产生顺时针方向的转矩。
同样，当压力油进入叶片5和叶片7之间时，叶片7伸出面积大于叶片5伸出的面积，也产生顺时针方向的转矩，从而把油液的压力能转换成机械能，这就是叶片马达的工作原理。
为保证叶片在转子转动前就要紧密地与定子内表面接触，通常是在叶片根部加装弹簧，完弹簧的作用力使叶片压紧在定子内表面上。
叶片马达一般均设置单向阀为叶片根部配油。
为适应正反转的要求，叶片沿转子径向安置。

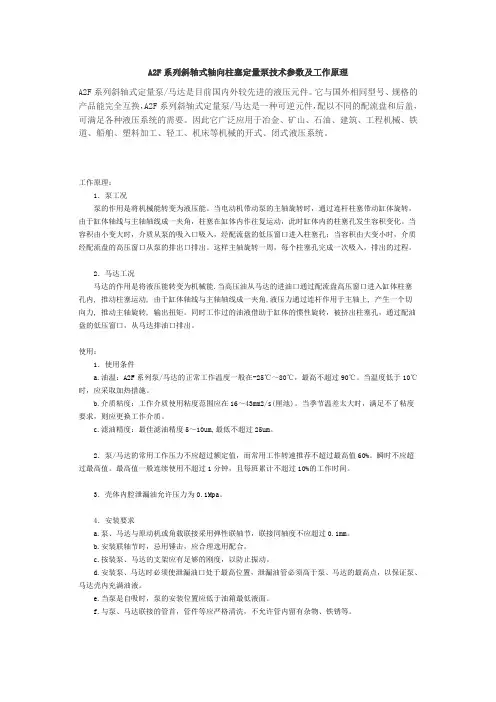

A2F系列斜轴式轴向柱塞定量泵技术参数及工作原理A2F系列斜轴式定量泵/马达是目前国内外较先进的液压元件。
它与国外相同型号、规格的产品能完全互换，A2F系列斜轴式定量泵/马达是一种可逆元件，配以不同的配流盘和后盖，可满足各种液压系统的需要。
因此它广泛应用于冶金、矿山、石油、建筑、工程机械、铁道、船舶、塑料加工、轻工、机床等机械的开式、闭式液压系统。
工作原理：1．泵工况泵的作用是将机械能转变为液压能。
当电动机带动泵的主轴旋转时，通过连杆柱塞带动缸体旋转，由于缸体轴线与主轴轴线成一夹角，柱塞在缸体内作往复运动，此时缸体内的柱塞孔发生容积变化。
当容积由小变大时，介质从泵的吸入口吸入，经配流盘的低压窗口进入柱塞孔；当容积由大变小时，介质经配流盘的高压窗口从泵的排出口排出。
这样主轴旋转一周，每个柱塞孔完成一次吸入，排出的过程。
2．马达工况马达的作用是将液压能转变为机械能.当高压油从马达的进油口通过配流盘高压窗口进入缸体柱塞孔内, 推动柱塞运动, 由于缸体轴线与主轴轴线成一夹角,液压力通过连杆作用于主轴上, 产生一个切向力, 推动主轴旋转, 输出扭矩。
同时工作过的油液借助于缸体的惯性旋转，被挤出柱塞孔，通过配油盘的低压窗口，从马达排油口排出。
使用：1．使用条件a.油温：A2F系列泵/马达的正常工作温度一般在-25℃～80℃，最高不超过90℃。
当温度低于10℃时，应采取加热措施。
b.介质粘度：工作介质使用粘度范围应在16～43mm2/s(厘池)。
当季节温差太大时，满足不了粘度要求，则应更换工作介质。
c.滤油精度：最佳滤油精度5～10um,最低不超过25um。
2．泵/马达的常用工作压力不应超过额定值，而常用工作转速推荐不超过最高值60%。
瞬时不应超过最高值。
最高值一般连续使用不超过1分钟，且每班累计不超过10%的工作时间。
3．壳体内腔泄漏油允许压力为0.1Mpa。
4．安装要求a.泵、马达与原动机或角载联接采用弹性联轴节，联接同轴度不应超过0.1mm。
rexroth轴向柱塞马达A6VE系列6x配件资料A6VE系列相关型号说明：A6VE28A6VE55A6VE80A6VE107A6VE160A6VE250力士乐马达相关系列型号说明：A2FE型号：A2FE107-61W-VZL171A2FE80/61W-VZL191A2FE90/61W-VAL100A2FE56/61W-VZL100A2FE80/61W-VAL020A2FE63/61W-VZL181-KA2FE28/61W-PAL10A2FE80/61W-VZL100A2FM型号：A2FM160/61W-VAB010A2FM80/61W-VBDA2FM63/61WVAB027A2FM80/61W-VUX027A2FMF56/61W-VAB027A2FM125/61W-VAB010A2FM90/61W-VAB010A2FM107/61W-VAB010A2FM63/61W-VAB010A2FM160/61W-VAB010A2FM80/61W-VAB010A2FM63/61W-VAB027A2F0型号：A2F012/61R-PPB06A2F056/61R-PPB05A2F012/61R-PP06A2F016/61R-PPB06A2F0200/63R-VBB05A2F0160/61R-PPB05A2F0125/61R-PBB05A2F063/61R-PBB0512N00A2F016/61R-PABOSA2F032/61R-PABOSA2F023/GL-PAB05A2FO10/61R-PAB06原装进口，质保一年！我们以具有绝对竞争优势的价格、原厂出货的品质、不同规格产品的库存以及热诚的态度为您服务。
合格的产品质量，优质的服务，与工业自动化的产品结合，是公司的主要经营线路。
上海金仟丝机械设备有限公司，总部位于中国经济中心上海，在美国、德国等欧美国家都有分公司。
长期经营机械设备、仪器仪表、电线电缆、液压元器件、传感器、机电设备、电子产品、阀门、环保设备、化妆品销售等。
变量泵的原理及应用编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（变量泵的原理及应用）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为变量泵的原理及应用的全部内容。
1.1液压变量泵（马达)的发展简况、现状和应用1.1。
1 简述液压变量泵及变量马达能在变量控制装置的作用下能够根据工作的需要在一定范围内调整输出特性，这一特点已被广泛地应用在众多的液压设备中,如：恒流控制、恒压控制、恒速控制、恒转矩控制、恒功率控制、功率匹配控制等。
采用变量泵（马达）系统，具有显著的节能效果，近年来使用越来越广泛，而且新的结构和控制方式发展迅速,各个生产厂也在不断改进设计,用以满足液压系统自动控制的不断发展需要。
使用液压系统的目的在于可使某一执行对象以预定的速度向正反两个方向运动。
此时，为调节速度需进行节流，致使能量有所损失，并导致系统效率降低,为此需采用变量泵实现容积控制。
使用变量泵进行位置和速度控制时，能量损耗最小。
正确地使用和调节泵的流量,可使其只排出满足负载运动速度需要的流量，而使用定量泵时只有部分流量供给负载,其余的流量需要旁通至油箱。
此外，为了在不增加管路阻力的条件下提高液压马达的速度，也有必要为减少液压马达的排量而采用变量马达。
图1-1 三大类泵的变量调节 1.1.2 叶片变量泵（马达）的研发历史和发展 根据密封工作容积在转子旋转一周吸、排油次数的不同，叶片泵分为两类,即完成一次吸、排油的单作用叶片泵和完成两次吸、排油的双作用叶片泵。
根据叶片泵输出流量是否可调，又可分为定量叶片泵和变量叶片泵，双作用叶片泵均为定量泵。
根据叶片变量泵的工作特性不同可分为限压式、恒压式和恒流量式三类,其中限压式应用较多。
轴向柱塞马达工作原理
轴向柱塞马达是一种常见的液压执行元件，它的工作原理是通过液压油的压力驱动柱塞在轴向往复运动，从而实现机械装置的运动。
轴向柱塞马达由柱塞、缸体、驱动轴和控制阀组成。
在工作时，液压油通过进油口进入缸体，然后进入油口与缸体之间形成的压力腔内。
压力腔内的柱塞由控制阀控制，当控制阀打开时，液压油推动柱塞向前运动；当控制阀关闭时，柱塞停止运动并保持当前位置。
轴向柱塞马达的工作原理可以简单描述为下列步骤：
1. 液压油进入压力腔：液压油通过进油口进入缸体内部的压力腔。
进入腔内的液压油增加了腔内的压力。
2. 控制阀控制柱塞运动：柱塞由控制阀控制，控制阀打开时，液压油推动柱塞向前运动；控制阀关闭时，柱塞停止运动。
3. 压力腔流出液压油：当柱塞向前运动时，压力腔内的液压油通过缸体上的油口流出。
4. 排出液压油：当柱塞向前运动到达设定位置时，控制阀关闭，液压油停止进入压力腔，同时由腔内的压力将液压油推出缸体。
通过不断重复上述步骤，轴向柱塞马达就能够实现连续的往复
运动，从而驱动机械装置的工作。
这种驱动方式广泛应用于各种液压系统中，如工业机械、车辆等。
几种轴向柱塞式液压马达的变量调节原理2014-8-7 10:18:13点击：3129引言液压马达的功率输出，取决于马达的流量和压差。
液压马达的输出功率直接正比于转速。
采用变量马达，可以达到功率匹配节能降耗的目的。
此外，为了在不增加管路阻力的条件下提高液压马达的速度，也有必要为减少液压马达的排量而采用变量马达。
这里，仅以轴向变量柱塞马达为研究对象，重点讨论几种液压马达的变量调节方式。
1 HD型液压控制调节原理这是一种与先导压力相关的液压控制方式，马达的排量随液控先导压力信号无级变化，主要适用于行走的或固定的机械设备。
图1为HD液压控制变量马达的工作原理图，液压马达起始排量为最大排量，排量随着X口先导控制压力在最大和最小之间无级变化。
其原理为:向液压马达的A,B工作油口的任一油口提供压力油时，压力油都能通过单向阀2或3进入变量缸7的有杆腔，即变量缸小腔常通高压。
当X口先导控制压力升高，先导控制压力油作用在先导压力控制伺服阀1阀芯上的力将克服调压弹簧4和反馈弹簧5的合力，推动先导压力控制伺服阀阀芯向右移动，当先导控制压力升高至液压马达变量起始压力时，阀1将处于中位。
如果先导控制压力继续升高，伺服阀芯将进一步右移，伺服阀1处于左位机能，液压马达工作压力油经伺服阀1. 进入变量缸无杆腔。
由于变量缸7中活塞两端面积不相等，当两端都受压力油作用时，变量缸7中活塞将向左运动，固定在变量活塞上的反馈杆6将带动配流盘及缸体摆动，使缸体与主轴之间的夹角减小，从而使液压马达排量减小。
同时，反馈杆6压缩反馈弹簧5，迫使伺服阀1的阀芯向左移动直到伺服阀1回到中位，变量缸无杆腔的油道被封闭，液压马达停止变量将处于一个与先导控制压力相对应的排量位置。
这属于位移—力反馈，利用变量活塞的位移，通过弹簧反馈使控制阀芯在力平衡条件下关闭阀口，从而使变量活塞定位。
当X口的控制压力降低，伺服阀芯上的力平衡被打破，弹簧力大于液压力，伺服阀1将由中位机能变为右位机能，变量缸无杆腔变为低压，在有杆腔压力油的作用下，变量活塞将向右运动，固定在变量活塞上的反馈杆6将带动配流盘及缸体摆动，使缸体与主轴之间的夹角增大，从而使液压马达排量增大。
同时，由于反馈杆6随变量活塞向右移动，反馈弹簧5压缩量将减少，反馈弹簧作用在伺服阀1阀芯上的力将减小，伺服阀芯向右移动直到伺服阀1处于中位(在图1中未画出)，变量缸7大腔的油道被封闭，液压马达停止变量。
综上所述，当先导控制压力在变量起始压力和变量终止压力之间变化时，液压马达排量将在最大和最小之间相应变化。
2 HD1D型液压控制+恒压变量控制HD1D型控制是在HD型控制基础上增加了一台压力切断阀7而成的，见图2。
当液压马达工作压力低于切断压力设定值时，压力切断阀7处于左位机能，此时压力切断阀7仅相当于是伺服阀1与变量缸5大腔之间的一段油液通道，液压马达完全受先导压力的控制。
当液压马达工作压力升高，达到切断压力设定值时，压力切断阀7将处于中位机能位置，此时，变量缸无杆腔油路被封闭，液压马达将保持当前的排量。
当液压马达工作压力继续升高，压力切断阀7将处于右位机能位置，使变量缸无杆腔与低压油路接通，变量缸活塞6将在小腔压力油的作用下向右移动，使液压马达排量增大。
如果由于负载转矩的缘故或由于液压马达摆角减小而造成系统压力升高，在达到恒压控制的设定值时，液压马达摆向较大的摆角。
由于增大排量导致压力减小，控制器偏差消失。
随着排量的增加，液压马达产生较大的转矩，而压力保持常值，此值的大小可通过改变伺服阀1上弹簧的预压缩值确定。
液压马达的输出转矩是根据负载的需要而决定的，即对于一个确定的负载来说，所需的马达扭矩也是确定的，而液压马达输出转矩是其排量与进出口压差的乘积，在液压马达工作压力高于切断压力设定值的情况下，压力切断阀7一直处于右位机能，液压马达排量持续增大，直到液压马达工作压力下降到与切断压力设定值相等，压力切断阀7回到中位机能位置，液压马达停止变量。
当外部负载减小时，液压马达的控制过程与上述过程相反，这里不再赘述。
总之，液压马达的压力切断控制功能就是根据外部负载的变化自动改变液压马达排量，从而使液压马达的工作压力保持在设定范围之内。
先导压力控制与压力切断控制之间的关系是:先导压力控制和压力切断控制不能同时对液压马达起控制作用，在液压马达工作压力低于切断压力设定值时，液压马达将完全由先导压力来控制;当液压马达工作压力达到切断压力设定值后，液压马达将由压力切断控制阀自动控制。
这种具有压力切断功能的先导压力控制变量柱塞液压马达，将人工控制和自动控制有机地结合起来，克服了传统变量液压马达单一控制方式的缺点，大大地提升了主机系统的操控性能和安全性能，从而提高了工作效率。
3 HS型液压两点变量控制这种控制方式与HD控制方式的区别在于前者没有反馈弹簧，只按外控油的先导压力来两点式控制液压马达排量，变量控制的原理以及先导压力与排量之间的关系曲线见图3。
这种变量方式，就是从X油口通入先导控制压力油，只要先导油压力超过调压弹簧的设定压力，就会推动控制滑阀在左位工作，从负载口来的压力油进入变量缸活塞的右腔，推动液压马达斜盘倾角减小，由于无反馈弹簧的控制作用，变量活塞将一直向左运动到排量限定位置，液压马达将处在最小排量工作模式。
而当先导压力油卸载，控制滑阀在弹簧的作用下回到右位，变量缸活塞右腔回油箱，在高压油的作用下，液压马达处在最大排量模式，实现两点式控制。
4 ES型电动双速两点排量控制液压马达排量处于v gmin或v gmax是由控制电磁铁通断来实现。
对于图4所示结构，电磁铁断电时，在压力油的作用下，变量缸有杆腔通压力油，无杆腔接回油，此时液压马达的排量最大，液压马达输出最大转矩和最低转速。
当电磁铁通电时，控制滑阀左位工作，变量缸无杆腔进油，由于变量缸的作用面积不一样，在油压的作用下，变量活塞向左移动，马达排量最小，此时液压马达输出最小转矩和最高转速。
有两种标准结构，控制起点在V gmax(最大转矩·最低转速)和控制起点在Vgmin(最小转矩、最高转速)同样，所需的控制油来自高压侧，因此需要最低为1. 5 MPa的工作压力。
假如工作压力小于1. 5 MPa 时，必须在G口供入1. 5 MPa的辅助压力。
5 EP型电液比例控制电子控制使用比例电磁铁或者比例阀，根据电信号对排量进行连续的控制，被控制量正比于所施加的控制电流。
控制原理参见图5。
根据电信号可以无级或者两点控制液压马达排量，其工作原理是向液压马达的A,B 工作油口的任一口提供压力油时，压力油都能通过单向阀进入变量缸的有杆腔，即变量缸有杆腔常通高压。
当比例电磁铁的电流增加时，电磁力作用在比例阀阀芯上，克服调压弹簧和反馈弹簧的合力，推动比例阀阀芯向右移动，比例阀处于左位机能，液压马达工作压力油经比例阀进入变量缸无杆腔。
由于变量活塞两端面积不相等，当两端都受压力油作用时，变量活塞将向左运动，固定在变量活塞上的反馈杆将带动配流盘及缸体摆动，使缸体与主轴之间的夹角减小，从而使马达排量减小。
同时，反馈杆将压缩反馈弹簧，反馈弹簧作用在比例阀阀芯上的力增大，迫使阀芯向左移动，直到与电磁力平衡，比例阀回到中位，变量缸无杆腔的油道被封闭，液压马达停止变量。
此时，液压马达将处于比例阀电流相对应的排量位置;当控制电流降低，比例阀芯上的力平衡被打破，弹簧力大于电磁力，比例阀将由中位机能变为右位机能，变量缸无杆腔变为低压，在有杆腔压力油的作用下，变量活塞将向右运动，固定在变量活塞上的反馈杆将带动配流盘及缸体摆动，使缸体与主轴之间的夹角增大，从而使液压马达排量增大。
同时，由于反馈杆随变量活塞向右移动，反馈弹簧压缩量减小，反馈弹簧作用在比例阀阀芯上的力减小，比例阀芯向右移动直到比例阀处于中位，变量缸大腔的油道被封闭，液压马达停止变量。
综上所述，当控制电流在变量起始压力和变量终止压力之间变化时，液压马达排量将在最大和最小之间相应变化。
另有一种电控方式EP.D液压比例控制，还具有恒压力控制功能，见图6.恒压控制覆盖EP液压比例控制功能，如果系统压力由于负载转矩(例如负载瞬变)的缘故或由于液压马达摆角减小而升高，当压力达到了压力控制阀3的恒压设定值时，压力控制阀3上位工作，压力油推动变量缸6中活塞使液压马达开始摆动到一个较大的排量角度。
排量增加导致系统压力的减小，从而引起控制器偏差增加。
当压力保持常数值时，随着排量的增加马达的转矩也在增大。
6 DA型转速液压控制具有速度依赖于液压控制的变量液压马达，其与A4VG带有DA控制的变量泵一起用于静液传动。
来自于A4VG变量泵的驱动速度的先导压力与工作压力一起，调节液压马达的排量。
由A4VG变量泵的输出的转速和工作压力确定的液控先导压力(提高原动机的转速=提高泵的转速=提高先导压力)可控制液压马达的变量摆角。
加载油口X1和X2上的液控先导压力依靠行驶方向而定。
泵的输入转速增高时，引起液控先导压力升高，同时也使工作压力升高。
将A4VG变量泵确定的先导压力引到X1或X2油口，如图7所示。
例如，X2接通，行驶方向阀1左位工作，先导液压油通过行驶方向阀1作用在伺服滑阀2阀芯左腔，克服弹簧力伺服滑阀2左位工作，压力油推动变量活塞使马达向减小排量方向转变(转矩减小，转速增加)。
假如工作压力升高到超过变量机构压力控制设定的压力值，则液压马达向增大排量方向转变(转矩增大，转速降低)。
先导压力P st与高压P H的比保持定值比为3 /100。
先导压力变化0. 3MPa升或降)相应使工作压力升、降10 MPa .设计带DA变量的驱动装置时，必须考虑A4VDA变量泵的技术数据。
DA控制主要实现以下功能:①自动无级变速的车辆控制、怠速无排量、发动机升速(车提速)和爬坡自动降速;②自动功率匹配(高负载时自动降速)和合理的功率分配(行走与工作机构);③极限载荷调节(最大载荷限制);④人工功率分配;⑤其他如最佳油耗等。
7 MO型转矩变量控制转矩变量控制主要用来驱动绞车，产生恒定的牵引力，控制起点在V gmin(最小转矩，最高转速)。
这种变量控制方式通过改变液压马达的排量而得到恒定的转矩。
如图8所示，工作原理是，固定节流口和控制滑阀的可变节流口组成了B型半桥，若工作压力比较低，那么滑阀左腔的控制压力也比较低，在控制滑阀弹簧的作用下，使得变量缸无杆腔接通油箱，此时变量活塞有杆腔在工作压力的作用下使液压马达排量增大，压力减小，可以保持转矩不变。
当工作压力增加时，压力油会克服弹簧力推动阀芯向右移动，使来自于A或B的压力油进入变量缸的无杆腔，推动变量机构向减小排量的方向变化，与变量活塞杆连接的反馈杆压缩反馈弹簧形成力反馈，同时，阀芯位移增加使滑阀左腔通过滑阀阀口与回油相通，此时B型半桥的控制作用使控制腔的压力降低，阀芯上的受力平衡，阀口关闭排量减小至一定值。
