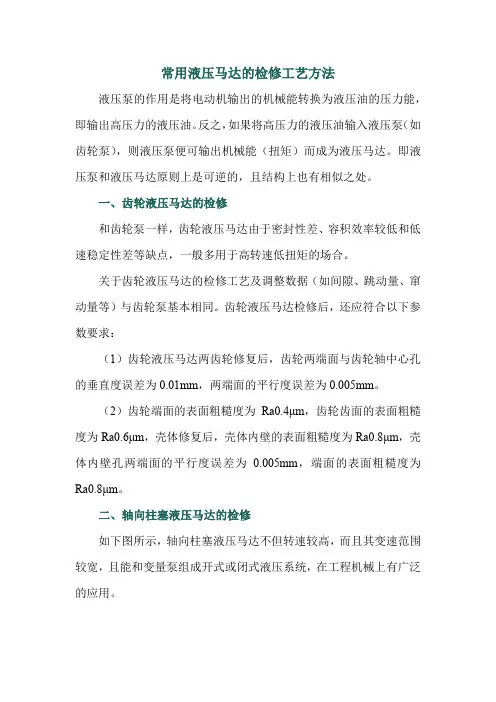

常用液压马达的检修工艺方法液压泵的作用是将电动机输出的机械能转换为液压油的压力能,即输出高压力的液压油。
反之,如果将高压力的液压油输入液压泵(如齿轮泵),则液压泵便可输出机械能(扭矩)而成为液压马达。
即液压泵和液压马达原则上是可逆的,且结构上也有相似之处。
一、齿轮液压马达的检修和齿轮泵一样,齿轮液压马达由于密封性差、容积效率较低和低速稳定性差等缺点,一般多用于高转速低扭矩的场合。
关于齿轮液压马达的检修工艺及调整数据(如间隙、跳动量、窜动量等)与齿轮泵基本相同。
齿轮液压马达检修后,还应符合以下参数要求:(1)齿轮液压马达两齿轮修复后,齿轮两端面与齿轮轴中心孔的垂直度误差为0.01mm,两端面的平行度误差为0.005mm。
(2)齿轮端面的表面粗糙度为Ra0.4μm,齿轮齿面的表面粗糙度为Ra0.6μm,壳体修复后,壳体内壁的表面粗糙度为Ra0.8μm,壳体内壁孔两端面的平行度误差为0.005mm,端面的表面粗糙度为Ra0.8μm。
二、轴向柱塞液压马达的检修如下图所示,轴向柱塞液压马达不但转速较高,而且其变速范围较宽,且能和变量泵组成开式或闭式液压系统,在工程机械上有广泛的应用。
轴向柱塞液压马达1—单向阀2—变量壳体3—变量活塞4—刻度盘5—销轴6—伺服活塞7—拉杆8—变量头9—回程盘10—外套11—缸体12—配油盘13—传动轴14—进口或出口15—柱塞16—弹簧17—滑靴轴向柱塞液压马达的检修工艺也是包括拆装工艺、零部件修复工艺及设备安装工艺三部分,其中大部分检修工艺与轴向柱塞泵基本相同,故在此重点介绍零部件的检修标准。
(1)回程盘表面研磨及抛光处理后,其平面度误差为0.005mm;表面粗糙度为Ra0.4μm。
(2)柱塞磨损后经无心外圆磨床磨削后经电镀,再与柱塞孔相配研磨,二者配合游隙为0.01~0.025mm。
柱塞外圆圆柱度、圆度误差均不得超过0.005mm,表面粗糙度为Ra0.2μm。
(3)缸体①缸体柱塞孔圆柱度及圆度误差不大于0.005mm,表面粗糙度为Ra0.4μm。
液压马达一、液压马达定义及用途液压马达是将液压能转换成机械能的工作装置,以旋转运动向外输出机械能,得到输出轴上的转速和转距。
液压马达主要应用于注塑机械、船舶、起重、卷扬等场合。
二、按输出转速分为高速和低速两大类.1、输出转速高于500 r/min的属于高速液压马达。
它们的主要特点是转速较高、转动惯量小,便于起动和制动,调速和换向的灵敏度高,通常高速液压马达的输出转矩不大。
2、输出转速低于500r/min的属于低速液压马达。
低速液压马达的主要特点是排量大、体积大、转速低,因此可直接与传动机构连接,不需要减速装置,使传动机构人为简化。
三、液压马达也可按其结构类型分为齿轮式、叶片式、柱塞式等。
1、齿轮液压马达齿轮液压马达又分为外啮合齿轮马达和内啮合齿轮马达。
齿轮马达具有体积小、重量轻、自吸性能好、维修方便等优点。
但同时齿轮马达也存在压力和流量脉动大、容积效率和输入压力较低、输出转矩小、噪音大等缺点。
因此齿轮液压马达仅适合于高速小转矩的场合。
一般用于农业机械等对转矩均匀性要求不高的机械设备上。
(附齿轮马达动画)2、叶片马达叶片马达具有体积小、流量均匀、运转平稳、噪音低、动作灵敏、输入转速较高等优点;但同时叶片马达泄漏量较大、低速稳定性较差、输入压力较低、对油压的清洁度要求较高。
因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。
(附叶片马达动画)3、摆线马达摆线马达工作原理和内啮合齿轮马达相似。
摆线马达采用了摆线针轮啮合代替内啮合齿轮的形式。
摆线马达具有体积小、重量轻、自吸性能好、维修方便等优点。
但同时摆线马达也存在压力和流量脉动大、容积效率和输入压力较低、输出转矩小等缺点。
因此齿轮液压马达仅适合于中、低速小转矩的场合。
(附摆线马达原理图)4、径向柱塞式液压马达径向柱塞马达为低速大扭矩液压马达。
低速液压马达按其每转作用次数,可分为单作用式和多作用式。
我公司生产的XHM、XHS液压马达就是单作用径向柱塞马达。
第一节液压泵和液压马达概述在液压系统中液压泵和液压马达都是能量的转换装置,液压泵将原动机提供的机械能转换为压力能,向系统提供动力;液压马达将液压泵提供的液体的压力能转换为机械能,驱动负载工作。
一液压泵工作的基本原理如图所示,为单柱塞式液压泵的工作原理图。
柱塞、缸体、吸油单向阀、排油单向阀形成了与外界大气隔离的密封工作腔,在复位弹簧的作用下,柱塞始终贴在偏心轮外表面上滑动,当偏心轮在原动机的驱动下,按照图示方向旋转时,柱塞在柱塞缸孔中上下移动,当柱塞在弹簧力的作用下,向下运动时,缸孔和柱塞形成的密封工作腔增大,工作腔内压力降低,形成一定的真空度,由于系统压力高于大气压力,于是排油单向阀关闭,吸油单向阀在大气压力的推动之下开启,油箱中的液体在大气压力的作用下进入密封工作腔,这就是单柱塞泵的吸油过程。
当柱塞在偏心轮的强制作用下,向内缩回时,密封工作腔容积减小,压力上升,当压力高于大气压力后,吸油单向阀关闭,由于液体基本上是不可压缩的,所以,收缩后的密封工作腔,无法容纳原有的液体,于是部分液体将强迫开启排油单向阀,进入系统,这就是单柱塞液压泵的排油过程。
当偏心轮连续转动时,柱塞周期性的上下运动,导致密封工作腔周期性的增大和减小,于是单柱塞泵便能够周期性的吸油和排油了。
根据单柱塞液压泵的工作原理,可以得出液压泵工作必须满足的三个基本条件:1.泵工作的首要条件是,必须形成具有密封性的工作腔。
若工作腔不密封,而是与大气直接相通,则无法形成真空,完成吸油,同时,工作腔收缩时液体直接排入大气,而无法形成足够的压力开启排油单向阀,向系统供油。
2.密封工作腔能够周而复始的增大和减小,当工作腔增大时,使工作腔与吸油腔相通,当工作腔收缩时,使工作腔与排油腔相通。
3.吸排油腔相互隔开并具有良好的密封性。
对于单柱塞泵,当容积收缩时,密封工作腔与系统相通,吸油单向阀关闭将高压腔与低压腔切断;当工作腔增大时,密封工作腔与油箱相通,排油单向阀关闭,将低压腔与高压腔切断。
一、液压马达的特点及分类液压马达是把液体的压力能转换为机械能的装置,从原理上讲,液压泵可以作液压马达用,液压马达也可作液压泵用。
但事实上同类型的液压泵和液压马达虽然在结构上相似,但由于两者的工作情况不同,使得两者在结构上也有某些差异。
例如:1.液压马达一般需要正反转,所以在内部结构上应具有对称性,而液压泵一般是单方向旋转的,没有这一要求。
2.为了减小吸油阻力,减小径向力,一般液压泵的吸油口比出油口的尺寸大。
而液压马达低压腔的压力稍高于大气压力,所以没有上述要求。
3.液压马达要求能在很宽的转速范围内正常工作,因此,应采用液动轴承或静压轴承。
因为当马达速度很低时,若采用动压轴承,就不易形成润滑滑膜。
4.叶片泵依靠叶片跟转子一起高速旋转而产生的离心力使叶片始终贴紧定子的内表面,起封油作用,形成工作容积。
若将其当马达用,必须在液压马达的叶片根部装上弹簧,以保证叶片始终贴紧定子内表面,以便马达能正常起动。
5.液压泵在结构上需保证具有自吸能力,而液压马达就没有这一要求。
6.液压马达必须具有较大的起动扭矩。
所谓起动扭矩,就是马达由静止状态起动时,马达轴上所能输出的扭矩,该扭矩通常大于在同一工作压差时处于运行状态下的扭矩,所以,为了使起动扭矩尽可能接近工作状态下的扭矩,要求马达扭矩的脉动小,内部摩擦小。
由于液压马达与液压泵具有上述不同的特点,使得很多类型的液压马达和液压泵不能互逆使用。
液压马达按其额定转速分为高速和低速两大类,额定转速高于500r/min的属于高速液压马达,额定转速低于500r/min的属于低速液压马达。
高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。
它们的主要特点是转速较高、转动惯量小,便于启动和制动,调速和换向的灵敏度高。
通常高速液压马达的输出转矩不大(仅几十牛·米到几百牛·米),所以又称为高速小转矩液压马达。
高速液压马达的基本型式是径向柱塞式,例如单作用曲轴连杆式、液压平衡式和多作用内曲线式等。
液压系统基本结构与工作原理一、概述液路系统主要包括主油泵,液压油箱,滤清器,减压阀,溢流阀,起升液缸,伸缩液缸,吊钳液缸,支腿液缸,液压马达,及各种液压操作阀等部件。
设备出厂前溢流阀、减压阀及各种压力阀的压力已调定,确保液压系统安全运行,用户在使用中不得轻率更改。
液压系统包括主液压系统和转向液压系统,两个系统共用一液压油箱。
1、主液压系统主液压系统为钻机车在设备调整和钻修作业时提供液压动力,配置有各种阀件,控制操作各液压机具正确安全运行。
2、转向液压系统转向液压系统为车辆前部车桥的液压助力转向提供液压动力,配置有各种阀件,控制液压系统压力、流向和稳定最高流量,确保车辆转向轻便灵活,安全可靠。
二、结构特点液压系统由以下组成:☐主液压系统☐转向液压系统1、主液压系统由以下部件组成:1)液压油箱:存储、冷却、沉淀和过滤液压油。
油箱安装有:●人孔盖,安装在油箱顶部,设置有两个,其中在油箱回油区的人孔盖上安装液压空气滤清器;●液压空气滤清器,过滤油箱流通空气,油箱加油时过滤油液;●液位计,2个,安装在油箱的前侧面,设置有高低两个液位计,高位液位计,显示井架降落后的油面;低位液位计,显示井架竖起后油面;●油温表,安装在油箱的前侧面,测量油箱内油温,正常工作油温在30~70℃;主回油口,2个,设置在油箱的底板上,配置单向阀,分别连接主回油管和溢流阀回油口;单向阀在维修液压管路时自动关闭,防止油箱中的油液流失;●排泄油口,设置在油箱的底板上,用堵头封堵;打开堵头可排放油箱液压油;●主油泵吸油口,设置在油箱的前侧面,安装主吸油滤清器;●转向油泵吸油口,设置在油箱的前侧面,安装转向吸油滤清器;●转向系统回油口,设置在油箱的底板上,配置单向阀,单向阀在维修液压管路时自动关闭,防止油箱中的油液流失;2)液压油泵:单联齿轮结构,2台,分别安装在两台液力变速箱取力箱上,由变矩器泵轮驱动,发动机转动,取力箱就可驱动油泵。
取力箱配置有液压离合器,当需要液压动作时,可操作司钻控制箱“液泵离合”手柄,置“油泵I合”位,油泵I结合,输出工作压力油液;手柄置“油泵II合”位,油泵II结合,输出工作压力油液;。
单作用径向柱塞液压马达典型结构
首页»液压行业知识»单作用径向柱塞液压马达典型结构
宁波泰勒姆斯液压马达有限公司是宁波的一家比较有实力的液压马达,径向柱塞液压马达是宁波泰勒姆斯液压马达有限公司做的液压马达里面的一款主打的产品,这款产品具有很多的优点,是别的液压马达所不能替代的,这个径向柱塞液压马达在性能方面,动力方面,共有方面,功率方面等等,是很多的型机械进行传动的理想选择。
1)单作用径向柱塞液压马达
①单作用径向柱塞液压马达图1所示为单作用曲轴连杆式定量径向柱塞马达的结构,该马达采用轴配流。
马达的星形壳体4上有径向布置的圆柱形孔,孔端由缸盖7封闭。
柱塞6通过连杆5作用在曲轴(与偏心轮做成一体)3上。
曲轴安装在滚动轴承2和10上,并且通过十字形联轴器8带动配流轴12旋转。
配流轴安装在集流器9内,并由滚针轴承11支承。
连杆5的球头部分以及连杆与曲轴接触的支承面为液体静压轴承的形式,压力油由柱塞缸经小孔进入静压轴承。
此结构可减小承载最大的重要部件处的摩擦损失。
当高压油经集流器9和配流轴进人马达的柱塞缸时,柱塞通过连杆将力作用在曲轴上并使其旋转,从而驱动与马达连接的工作机构。
此种马达有单排和双排两种,每排有五个或七个柱塞。
图1单作用曲轴连杆式定量径向柱塞马达结构1-前盖;2,10-滚动轴承;3-曲轴;4-壳体;5-连杆6-柱塞,7-缸盖;8-十字形联轴器;9-集流器;11-滚针轴承;12-配流轴(配流转阀)
图2曲轴连杆式内曲线马达实物外形(JM12系列,启动高压油泵有限公司产品)
【图3 曲轴连杆式变量径向柱塞马达结构】图3所示为单作用曲轴连杆式变量径向柱塞马达结构。
通过改变偏心距使马达变量。
在曲轴上装有
小活塞2和大活塞3。
当小活塞腔通人控制油、大活塞腔通回油时,小活塞在压力油的作用下向上运动将偏心环1推至最大偏心位置,此时马达排量和输出转矩最大,转速最低。
若通过换向阀改变位置,使大活塞腔通入控制油、小活塞腔通回油时,大活塞在压力油的作用下向下运动将偏心环推至最小偏心位置,此时马达为小排量,在供油量相同的情况下,输出转速提高,而输出扭矩相应降低。
偏心距的改变可在马达运转中平稳进行;可利用马达本身压力油作控制油,省去了控制油源;这种马达可以和定量泵组合构成容积调速回路,有效地实现恒功率调速。
特别适合用于牵引绞车或驱动车辆的车轮。
图4所示为采用滑阀配流的单作用曲轴连杆式变量径向柱塞式马达结构。
马达的每个柱塞都用一个单独的配流滑阀1进行配流,并利用辅助偏心凸轮2使滑阀移动。
调速缸3、拉杆4和顶杆5组成排量调节机构。
当调速缸的活塞移动时,就带动拉杆向左或向右滑动,使顶杆向下或向上推,变更偏心环6的位置,即可改变偏心距,实现排量的调节。
②摆缸式径向柱塞马达图5所示为采用端面配流的摆缸式径向柱塞马达的结构。
压力油液从耳轴13进入柱塞缸内,工作中缸体绕耳轴摆动。
柱塞12与摆缸之间无侧向力作用,其间几乎没有磨损。
柱塞底部设计成静压平衡,柱塞与曲轴3之间通过滚动轴承11传力,这些措施都减小了传力过程中的摩擦损失,因而提高了马达的机械效率。
这种马达的液压机械效率,特别是启动状态,其液压机械效率可达0.90,因此,启动转矩很大。
此外,因采用端面配流技术,故大大减小了泄漏,提高了可靠性;活塞与摆缸之间采用塑料活塞环密封,能达到几乎无泄漏,从而也大大提高了容积效率。
此种马达的低速稳定性特别好,能在很低的转速下(小于1r/min)平稳运转。
调速范围也很大,速度调节比(最高与最低稳定转速之比)可达1000。
由于这种马达结构简单、设计合理、采用了负荷能力大的轴承,因而具有体积小、重量轻、工作可靠、寿命长和噪声低等优点,应用日益广泛。
图4滑阀配流的曲轴连杆式变量径向柱塞式马达结构
1-配流滑阀;2-辅助偏心凸轮;3-调速缸;4-拉杆;5-顶杆;6-偏心环
图5摆缸式径向柱塞式马达结构
1-静压腔;2-轴承;3-曲轴;4-轴封;5-本体6-球形柱塞支承;7-柱塞压环;8-壳体;9-配流器;10-端盖;11-滚动轴承;12 -柱塞;13 -摆缸耳轴
图6摆缸式定排量径向柱塞马达实物外形(MR/MRE型,德国博世一力士乐液压有限公司产品)
③静压平衡径向柱塞马达此种马达也称静力平衡马达,属于无连杆式马达,图6-35所示为其结构。
在马达的壳体4上有五个沿径向均布的柱塞缸(编号为I~V),五个柱塞2分别装在壳体的柱塞缸内。
这种马达取消了连杆,由套装在陆轴6的偏心轮1上的五星轮5起连杆作用。
五星轮的五个径向孔各嵌有一个压力环7,压力环的上端面与柱塞都开有对应的中间通孔。
曲轴6由一对圆锥滚子轴承8支承,其一端为外伸输出轴,另一端开有两个环形槽(C、D)分别与集流器10上进、回油口A、B相通,在曲轴中间的偏心轮上加工出两个切槽,两切槽分别通过曲轴上的轴向孔及环形槽而与进出油口A、B相通。
图7静压平衡径向柱塞马达
1-偏心轮;2-柱塞;3-弹簧;4-壳体;5-五星轮;6-曲轴;7-压力环;8-圆锥滚子轴承;9-配流套;10 -集流器;A,B-进、回油口;C,D-环形槽
