红外线快速⽔分仪⼯作原理和红外线⽔分仪操作步骤红外线快速⽔分仪⼯作原理和红外线⽔分仪操作步骤⼀、红外线快速⽔分仪图⽰⼆、红外线快速⽔分仪操作步骤1、开机预热半个⼩时，仪器温度为零下需要预热⼀个⼩时。
2、放上砝码到样品盘正中间，仪器显⽰±0.02之内可以直接进⾏测试，否则需要进⾏校准。
3、取粉碎好的⽟⽶⾯放在样品盘正中间4、⽤托架摇匀5、放回三脚架上，盖上加热筒，待称重稳定后，按“测试”，仪器开始⼯作6、测试完成后，⽔分测定仪⾃动报警，按“显⽰”，每按⼀次可以显⽰不同参数7、先按“清除”键，后按“置零”键，清除上次测试数据，代温度下降⾄30℃时可进⾏第⼆次实验三、红外线快速⽔分仪原理：冠亚快速⽔分测定仪，采⽤热解重量原理设计，是⼀种快速的⽔分检测仪器。
在测量品重量的同时，红外加热单元和⽔分蒸发通道快速⼲燥样品，⽔分仪持续测量并即时显⽰样品丢失的⽔分含量%，最终测定的⽔分含量值被锁定显⽰。
与国际烘箱加热法相⽐，红外加热可以最短时间内达到最⼤加热功率，且检测效率远远⾼于烘箱法。
⼀般样品只需⼏分钟即可完成测定。
且操作简单，测试准确，显⽰部分采⽤红⾊数码管，分别可显⽰⽔分值、样品初值、终值、测定时间、温度初值、最终值等数据，清晰可见。
四、技术参数1、称重范围：0-90g2、⽔分测定范围：0.01-100%3、样品质量：0.100-90g4、加热温度范围：起始-205℃加热⽅式：可变混合式加热微调⾃动补偿温度最⾼15℃5、⽔分含量可读性：0.01%6、显⽰参数：7种红⾊数码管独⽴显⽰模式7、外型尺⼨：380×205×325(mm)8、电源：220V±10%9、频率：50Hz±1Hz10、净重：3.7Kg五、红外线快速⽔分仪应⽤范围冠亚公司主导的两⼤系列⽔分仪被企业、⼤专院校、科研机构等⾏业⼴泛应⽤于各种⽣产与实验过程中：如粉体、⼯程塑料、化⼯、助剂、母料、⽊塑等，该设备填补了国内⾼端⽔分仪应⽤领域的空⽩，并已替代进⼝，打造了业内知名的“冠亚”品牌和“SFY”品牌，是同⾏业中唯⼀通过ISO9001质量体系认证的⾼科技公司。
红外在线水分仪简介红外在线水分仪是一种利用红外技术对各种物质的水分含量进行分析的仪器。
它是目前应用较为广泛的水分快速检测仪器之一。
由于红外在线水分仪检测速度快、精度高、操作简便、可靠性高等特点，因此在许多领域得到了广泛的应用，如粮食、农产品、化工、制药、食品等行业。
红外在线水分仪的原理红外在线水分仪是一种基于物质分子振动引起的热辐射现象进行水分含量分析的仪器。
它通过红外辐射进入物质，使分子发生能级跃迁，发出特定波长的红外光，这些红外光经过检测器检测后，可以计算出样品中水分含量。
红外在线水分仪的优点1.快速检测：红外在线水分仪是一种快速检测水分含量的仪器，一个样品只需要几秒钟，即可得出其水分含量。
2.精度高：红外在线水分仪的精度非常高，可以达到0.1%。
3.操作简便：红外在线水分仪的操作非常简单，只需要将样品放入样品室，进行预热即可进行检测。
4.可靠性高：红外在线水分仪采用的是先进的红外技术，操作非常稳定，可靠性非常高。
红外在线水分仪的应用1.粮食行业：粮食是人们的重要食品，其水分含量的检测对于质量的控制和储存有着十分重要的意义。
通过红外在线水分仪的检测，可以快速准确的检测各种粮食的水分含量。
2.农产品行业：在水果、蔬菜等农产品的采收、贮运、加工等方面的水分含量检测也是十分重要的，可以采用红外在线水分仪进行检测。
3.化工行业：在化工领域中，许多化学物质对水分含量是有限制限制的，利用红外在线水分仪进行检测可以确保生产品质。
4.制药行业：红外在线水分仪在制药领域中也有广泛的应用，因为药品的水分含量会影响药品的稳定性和质量，所以利用红外在线水分仪进行检测是非常重要的。
红外在线水分仪的使用1.样品准备：将样品放入红外在线水分仪的样品室中，按照要求设置检测参数，进行预热。
2.检测样品：样品预热后，直接进行检测，仪器会自动计算样品的水分含量。
3.结果分析：根据仪器计算出来的结果进行分析，判断样品的水分含量是否符合要求。

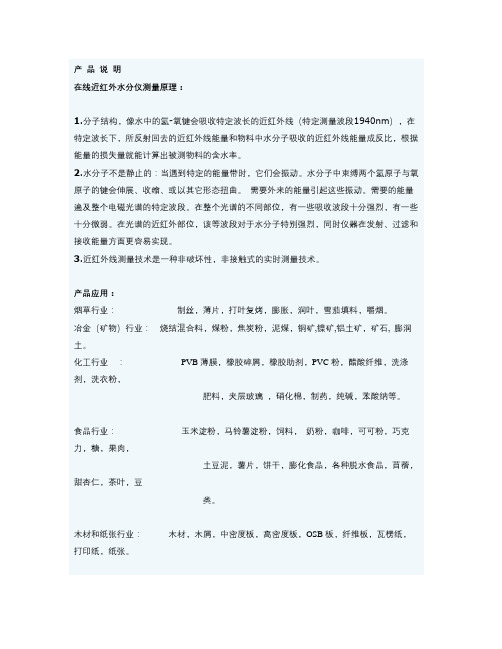

产品说明在线近红外水分仪测量原理：1.分子结构，像水中的氢-氧键会吸收特定波长的近红外线（特定测量波段1940nm），在特定波长下，所反射回去的近红外线能量和物料中水分子吸收的近红外线能量成反比，根据能量的损失量就能计算出被测物料的含水率。
2.水分子不是静止的：当遇到特定的能量带时，它们会振动。
水分子中束缚两个氢原子与氧原子的键会伸展、收缩、或以其它形态扭曲。
需要外来的能量引起这些振动。
需要的能量遍及整个电磁光谱的特定波段。
在整个光谱的不同部位，有一些吸收波段十分强烈，有一些十分微弱。
在光谱的近红外部位，该等波段对于水分子特别强烈，同时仪器在发射、过滤和接收能量方面更容易实现。
3.近红外线测量技术是一种非破坏性，非接触式的实时测量技术。
产品应用：烟草行业：制丝，薄片，打叶复烤，膨胀，润叶，雪茄填料，嚼烟。
冶金（矿物）行业：烧结混合料，煤粉，焦炭粉，泥煤，铜矿,镍矿,铝土矿，矿石, 膨润土。
化工行业：PVB薄膜，橡胶碎屑，橡胶助剂，PVC粉，醋酸纤维，洗涤剂，洗衣粉，肥料，夹层玻璃，硝化棉，制药，纯碱，苯酸纳等。
食品行业：玉米淀粉，马铃薯淀粉，饲料，奶粉，咖啡，可可粉，巧克力，糖，果肉，土豆泥，薯片，饼干，膨化食品，各种脱水食品，苜蓿，甜杏仁，茶叶，豆类。
木材和纸张行业：木材，木屑，中密度板，高密度板，OSB板，纤维板，瓦楞纸，打印纸，纸张。
建筑行业：泥土，砖块，石膏板，石膏粉，陶瓷原料，瓷砖，水泥，沙。
其他行业：纺织品，玻璃纤维，胶合物等。
产品技术规格：测量系统：4波长的近红外反射原理；双探测器系统（测量探测器和参考探测器）。
测量范围：水分0—95% （根据产品而定）测量精度：0.1%至0.01%。
（根据产品而定）测量面积：直径60mm（探头距离物料200mm时）测量距离：120—300mm测量速度：0.0125秒分辨率：0.01%标定调校：快速标定；预标定，勿须日常再标定。
滤波：线性的或者指数的（0.1—180秒）模拟输出：4（0）--20mA（用于接PLC或者DCS系统），最大负载500欧姆通讯输出：2组RS485。
近红外线在线水分测定仪安全操作及保养规程简介近红外线在线水分测定仪是一种用于实时检测物质中含水量的设备。
它通过将近红外线辐射通过被测物质，测量反射光谱并利用分析模型计算水含量。
在使用过程中，需要特别注意其安全操作和保养。
本文将详细介绍近红外线在线水分测定仪的安全操作和保养规程。
安全操作规程1. 仪器摆放与安装•安装近红外线在线水分测定仪时，应选择通风良好、干燥、整洁、光照稳定的环境，避免阳光直射和高温、潮湿、易爆等危险环境。
•摆放时应保证仪器放平并做好固定，以免其移动、震动或倒塌。
•摆放时注意离开磁场，避免对工作产生干扰。
•安装完成后应切断电源，并按照说明书做好各项设置和校正工作。
2. 电源使用与维护•使用前应检查仪器电源是否稳定，电缆是否有损坏现象，电源线是否接地。
•在开机前，应确保近红外线在线水分测定仪的外设均正常连接，确认所有连接处均牢固。
•使用时应严格遵守电源安全操作规程，经常检查电源线是否有损伤，定期检查电气线缆是否损坏，以便及时修理或更换。
•长期不使用时，应拔掉电源插头，以免影响仪器寿命和使用效果。
3. 操作准则•使用前应认真阅读说明书，了解功能及使用方法，按照要求正确操作；对于不熟悉的操作，应事先咨询专业人员。
•注意保持仪器干燥，防止机器受潮。
•人员开机前需要手部消毒，并保证操作环境的卫生。
•操作人员穿戴坦便舒适的衣服，戴好手套，并避免在操作前食用、吸烟、喝酒、嗑药等影响工作的物质。
•禁止使用任何液态物品或化学试剂测量或清洁仪器，以避免仪器损坏和人身危险。
4. 维护•定期清洗传感器，不要使用含酸性或碱性的清洁剂。
•定期校正仪器，确保测量精度和稳定性。
•定期检查控制盒、电缆等部件是否有松动、掉落等现象，及时修理或更换故障部件。
•及时更换仪器的磨损部件，以免影响使用效果。
保养规程1. 日常保养•仪器操作结束后，应及时断开电源插头并清理掉可能残留在仪器表面上的水或杂质。
•保持仪器干燥，避免阳光直射或高温环境，避免机器受潮。
红外在线水分测量仪的那些个技术特点引言红外在线水分测量仪是一款针对材料水分含量进行快速、准确测量的仪器。
该仪器主要采用的是红外光谱技术，通过测量样品在不同波段下的反射率差异，快速精确地测定样品的水分含量。
与传统的水分测量方法相比，该仪器具有快速、无损、高精度等诸多优点，因此在行业中受到了广泛的应用。
技术特点1. 红外光谱技术该仪器主要采用的是红外光谱技术，其工作原理是利用样品中水分分子和固体分子在红外光下的不同吸收作用来计算出样品的水分含量。
该技术具有快速、准确、可视化等优点，是当前水分测量领域最为先进和成熟的技术之一。
2. 快速测量红外在线水分测量仪只需几秒钟便可完成样品的水分测量，大大提高了检测效率。
同时，该仪器还可以进行连续多次测量，以获得更加准确的数据。
3. 高精度测量该仪器采用红外光谱技术，其测量准确度通常在0.1%~0.5%之间，可以满足大多数材料水分含量测量的要求。
而且，由于该仪器使用的是无损测量方式，所以可以避免传统水分测量方法中所带来的误差和损耗。
4. 宽测量范围红外在线水分测量仪的测量范围通常在0-100%之间的材料水分含量，可以满足各种不同类型的物料的水分测量需求。
同时，该仪器还可以根据用户的需要对测量范围进行调整和定制。
5. 自动校准功能红外在线水分测量仪还具有自动校准功能，能够在测量前对设备进行自动校准，以保证测量的准确性和稳定性。
该功能也提高了仪器的使用寿命和维护成本。
简要总结红外在线水分测量仪是一款快速、准确、高精度的水分测量仪器，采用红外光谱技术进行测量。
该仪器具有快速、无损、高精度等优点，适用于各种不同类型的物料的水分测量，是当前水分测量领域最为先进和成熟的技术之一。
同时，该仪器还具有自动校准功能，提高了仪器的使用寿命和维护成本。
IRPC实时在线红外分析测量控制系统 -冶金行业固体颗粒料水分分析控制解决方案专家
上海耐欠仪器仪表有限公司
ShangHaiNaiQian Instruments Co.,Ltd
IRPC实时在线红外分析系统
1 前言
烧结料在混合过程中需加水润湿并制粒，以改善混合料透气性，增加通过料层的风量，达到提高烧结质量的目的。
混合料水分的准确检测和自动控制是烧结工艺中不可缺少的环节，烧结料水分的相对稳定对烧结过程的顺利进行以及实现烧结生产优质、低耗至关重要。
IRPC实时在线红外水分仪，真正实现智能化水分在线控制。
一体化设计，高精度信号处理模块和智能软件系统确保其稳定、安全、可靠、免维护、高精度运行。
提供多种输出接口，两组隔离4-20mA 模拟输出、双向RS232/RS485接口及其他多种通讯协议可供选择。
并可测量含水率/脂肪/蛋白质/酒精/咖啡因/涂层厚度等。
IRPC在国内外多家知名公司多种行业安装使用，多家大型钢铁厂实践证明，可实现对混合料水分的精确测量和自动控制，实现了生产过程的准确控制和严格要求，对于烧结产量、质量的提高和节能降耗起到重要的作用。
为企业带来丰厚的回报。
2 IRPC红外水分仪工作原理
2.1红外吸收原理
红外水分仪是根据近红外波长会被水分子吸收的原理，分析某特定波长的近红外能量变化。
水分子不是静止的：当遇到特定的能量带时，它们会振动。
水分子中两个氢原子与氧原子的键会伸展、收缩、或以其它形态扭曲。
需要外来的能量引起这些振动，需要的能量遍及整个电磁光谱的特定波段。
在整个光谱的不同部位，有一些吸收波段十分强烈，有一些十分微弱。
在光谱的近红外部位，该部分波段对于水分子特别强烈，同时仪器在发射、过滤和接收这能量方面更容易实现。
使用近红外光能量的特定波长，以提供适量的能量给被测产品中的水分。
特定波长能量被吸收的多少，取决于近红外能量束所遇到的水分子多少和在该特定波长的吸收强度。
能量束所遇到的水分子数量是与所测物质中水分成正比。
同时因为水分仪是反射比的形式，测量的光束亦被受测物质的反射和吸收特性所影响。
2.2 工作原理
IRPC红外水分分析仪是基于水分对特定波长的红外线的选择吸收特性，由水分检测仪的光源发出红外光，经透镜、滤光盘和反射镜将光线反射到被测物料上，其中一部分红外光被吸收，另一部分红外光散射后经凹面镜聚焦到光电转换元件上，传感器将光信号转换成电信号，这个信号的大小与被测物料的含水量有关，输出信号经放大，变换成统一标准信号用于显示、记录、控制或传送给计算机系统进行相关处理。
测量物质的含水率，需要两种波长光的比较。
一种是参照波长，不会被物质或水吸收。
另一种是测量波长，会被水分子强烈吸收。
安装在滤光轮上的滤光片允许参考光和测量光交替通过滤光片，最后被聚焦在测量物质上。
这两种光会被反射回光电转换器上转换成电信号。
通过对两种电信号的处理就可得出所测物质的水分值。
3 技术说明
3.1 技术特点
•非接触、快速实时在线测量
•一体化设计，性能稳定，高精度、免维护、无漂移，操作简便 •多种通讯方式选项
•IP66防护等级不锈钢外壳
•针对不同产品的波长选择
•多达60多种滤光轮，针对不同应用滤光轮选择
•功能强大、操作简单IRPC软件系统
•多达64种配方，智能数据库，曲线自动校准
•先进的数码噪音处理
•不受外界光影响
3.2 技术参数
测量方式 • 在线非接触连续测量
量程 • 最大0-95% 最小 0-0.2%
工作电压 • 110VAC 24VDC 24VAC可选
工作电流 • 4-20mA
响应时间 • 0.1秒
精确度 • +/-0.01%
功率 • 最大45VA
显示模式 • 0.01%
检测方式 • 近红外反射式
技术原理 • 3-6个滤波器
外壳 • 不锈钢
重量 • 8KG
防护等级 • IP66
模拟输出 • 2隔离4-20mA
工作温度 • 最高45℃，加装冷却板可达100℃
输出 • 双向RS232 或 RS485
测量距离/取样面积直径 • 200～400mm/ 50mm
可测成分 • 含水率/脂肪/蛋白质/咖啡因/涂层厚度等 校准 • 取样自动校准，无需再校准
4 系统配置
4.1 IRPC探头
直接安装在传送带上方在线实时监测水分值，也可安装在实验室。
4.2 IRPC 测量管理软件
4.3 外接LCD显示单元
高亮度LCD显示IRPC测量值，提供高、低报警信号。
电源：220 VAC, 50/60 HZ
功率：30 W
尺寸：160mm×80mm×130mm
5 设备安装使用
5.1 在线安装方式
随机附带固定底座，现场做一支架，将探头固定在支架上。
安装高度250mm±50mm为最佳。
高反射性的产品，会产生不利于测量的反射。
IRPC的安装角度应于测量物质表面有一角度，一般安装角度为15-20度为最佳。
5.2 实验室安装方式
如应用在实验室，我们提供实验室安装底座，方便测量。
6 测量控制软件
IRPC在线水分分析仪配有强大智能的操作软件，可对仪器进行相应配置、管理文件、校准仪器、管理产品等操作。
操作简单方便，功能强大。
6.1 软件文件菜单
文件菜单，可进行事件表的管理、操作员的管理、配置管理、文件管理等。
6.3软件IRP菜单
方、更换显示模式、打印结果等。
产品菜单可对产品进行管理、管理配方表、修改传输配方表等操作。
7服务说明
IRPC 实时在线水分分析系统提供一年内免费维修服务。
并对使用情况进行长期跟踪，确保产品维持稳定正常不间断工作。
随时提供售前技术咨询和售后技术服务。
希望与您真诚合作，共同发展，共创美好未来。
法国AIS(上海)公司---上海耐欠仪器仪表有限公司
中国地区：
上海耐欠仪器仪表有限公司
地址：上海普陀区桃浦路1599号24#702室 Tel: 021-5106 1553
Fax: 021-3372 6653
E-mail:yecaichun@。
