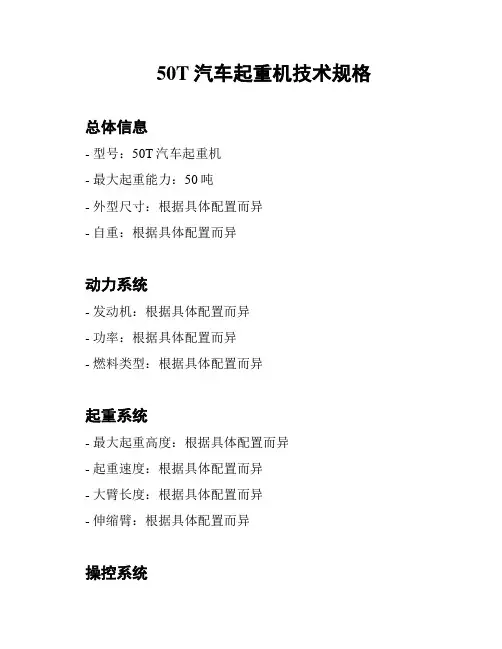

50T汽车起重机技术规格
总体信息
- 型号：50T汽车起重机
- 最大起重能力：50吨
- 外型尺寸：根据具体配置而异
- 自重：根据具体配置而异
动力系统
- 发动机：根据具体配置而异
- 功率：根据具体配置而异
- 燃料类型：根据具体配置而异
起重系统
- 最大起重高度：根据具体配置而异
- 起重速度：根据具体配置而异
- 大臂长度：根据具体配置而异
- 伸缩臂：根据具体配置而异
操控系统
- 操控方式：根据具体配置而异
- 操作面板：根据具体配置而异
- 最大操控距离：根据具体配置而异
安全系统
- 动力断电系统：根据具体配置而异
- 超载警报系统：根据具体配置而异
- 防倾翻系统：根据具体配置而异
- 紧急停止系统：根据具体配置而异
- 防止反复开机系统：根据具体配置而异
其他特性
- 环保特性：根据具体配置而异
- 使用寿命：根据具体配置而异
- 维护保养：根据具体配置而异
- 附件：根据具体配置而异
请注意，以上规格仅供参考。
具体技术规格可能因不同配置而异，建议根据具体需求进行选择和了解。

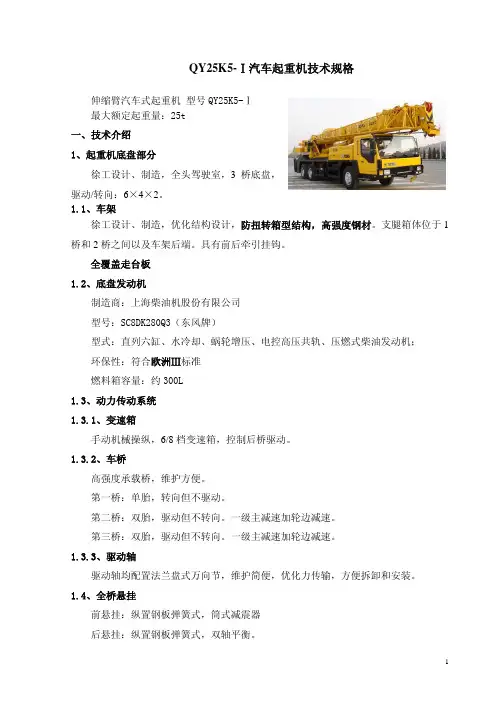

QY25K5-Ⅰ汽车起重机技术规格伸缩臂汽车式起重机 型号QY25K5-Ⅰ最大额定起重量：25t一、技术介绍1、起重机底盘部分徐工设计、制造，全头驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。
支腿箱体位于1桥和2桥之间以及车架后端。
具有前后牵引挂钩。
全覆盖走台板1.2、底盘发动机制造商：上海柴油机股份有限公司型号：SC8DK280Q3（东风牌）型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机；环保性：符合欧洲Ⅲ标准燃料箱容量：约300L1.3、动力传动系统1.3.1、变速箱手动机械操纵，6/8档变速箱，控制后桥驱动。
1.3.2、车桥高强度承载桥，维护方便。
第一桥：单胎，转向但不驱动。
第二桥：双胎，驱动但不转向。
一级主减速加轮边减速。
第三桥：双胎，驱动但不转向。
一级主减速加轮边减速。
1.3.3、驱动轴驱动轴均配置法兰盘式万向节，维护简便，优化力传输，方便拆卸和安装。
1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。
1.5、转向机械式转向机构，带有液压助力。
1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动行车制动：脚踏板操纵的双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上。
驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用的。
辅助制动：发动机排气制动。
1.8、底盘驾驶室新型豪华全宽驾驶室，配收放音机，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。
空调：标配暖风和单冷空调。
1.9、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。
1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
支脚盘铰接在垂直支腿下面。
尺寸参数单位QY8B.5整机全长mm 9450整机全宽mm 2400整机全高mm 3180重量参数行驶状态整机质量kg 10490前轴轴荷kg 2800后轴轴荷kg 7690发动机型号XZJ5103JQZ8D89(国Ⅲ) 发动机额定功率kW/(r/min) 105/2500发动机额定扭矩N.m/(r/min) 500/1600行驶参数最高行驶速度km/h 75最小转弯直径mm 16000最小离地间隙mm 260接近角°29离去角°11最大爬坡能力% 28百公里油耗L 25.5主要性能参数最大额定总起重量t 8最小额定幅度m 3转台尾部回转半径m 2.254最大起重力矩KN.m 245基本臂m 8.2最长主臂m 19最长主臂＋副臂m 25.3支腿纵向距离m 3.825支腿横向距离m 4.18工作速度参数起重臂变幅时间s 28起重臂全伸时间s 31最大回转速度r/min 2.8主起升机构单泵/双泵合流（单绳）m/min 53/110尺寸参数单位QY12B.5整机全长mm 10200整机全宽mm 2500整机全高mm 3200重量参数行驶状态整机质量kg 16000前轴轴荷kg 6000后轴轴荷kg 10000动力参数发动机型号6C215、WD415.21、SC8DK230Q3 发动机额定功率kW/(r/min) 158/2200、155/2200、170/2200790/1400、820/1400、830/1400发动机额定扭矩N.m/(r/min)最高行驶速度km/h 68、75最小转弯直径mm 18000最小离地间隙mm 260接近角°21离去角°10最大爬坡能力% ≥26、≥28百公里油耗L 30、40主要性能参数最大额定总起重量t 12最小额定幅度m 3转台尾部回转半径m 2.6最大起重力矩kN.m 428基本臂m 9.3最长主臂m 23最长主臂＋副臂m 29.4支腿纵向距离m 4.1支腿横向距离m 4.9工作速度参数起重臂变幅时间s 50起重臂全伸时间s 75最大回转速度r/min 2.6主起升机构满载/空载（单绳）m/min 110尺寸参数单位QY16B.5整机全长mm 12110整机全宽mm 2500整机全高mm 3250重量参数行驶状态整机质量kg 24000前轴轴荷kg 6400后轴轴荷kg 17600发动机型号WD415.21 SC8DK230Q3 发动机额定功率kW/(r/min) 155/2200、170/2200发动机额定扭矩N.m/(r/min) 820/1400 830/1400最高行驶速度km/h 75最小转弯直径mm 20000最小离地间隙mm 270接近角°21离去角°10最大爬坡能力% 24百公里油耗L ≤35主要性能参数最大额定总起重量t 16最小额定幅度m 3转台尾部回转半径m 3.14最大起重力矩KN.m 720基本臂m 9.9最长主臂m 31.1最长主臂＋副臂m 39.4支腿纵向距离m 4.6支腿横向距离m 5.4工作速度参数起重臂变幅时间s 60起重臂全伸时间s 95最大回转速度r/min 2.5主起升机构满载/空载（单绳）m/min 54/100副起升机构满载/空载（单绳）m/min 54/100尺寸参数Unit QY16C整机全长mm 11990整机全宽mm 2500整机全高mm 3350重量参数行驶状态整机质量kg 22900前轴轴荷kg 5240后轴轴荷kg 17660发动机型号上柴SC8DK230Q3(国Ⅲ) 发动机额定功率kW/(r/min) 170/2200发动机额定扭矩N.m/(r/min) 830/1400最高行驶速度km/h 70最小转弯直径mm 20000最小离地间隙mm 270接近角°21离去角°10最大爬坡能力% 24百公里油耗L ~35主要性能参数最大额定总起重量t 16最小额定幅度m 3转台尾部回转半径m 3.12最大起重力矩KN.m 738基本臂m 9.9最长主臂m 23.6最长主臂＋副臂m 30.6支腿纵向距离m 4.6支腿横向距离m 5.4工作速度参数起重臂变幅时间s 60起重臂全伸时间s 75最大回转速度r/min ≥2.5主起升机构满载/空载（单绳）m/min 54/100副起升机构满载/空载（单绳）m/min 54/100尺寸参数单位QY20B.5整体全长mm 12400整机全宽mm 2500整机全高mm 3300重量参数行驶状态整机质量kg 26020前轴轴荷kg 6900后轴轴荷kg 19120动力参数发动机型号 SC8DK260Q3、WD615.327 发动机额定功率kW/(r/min) 192/2200 198/2200发动机额定扭矩N.m/(r/min) 1100/1400 1150/1400最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 270接近角°21离去角°11最大爬坡能力% 35百公里油耗L ≈35主要性能参数最大额定总起重量t 20最小额定幅度mm 3000转台尾部回转半径m 3.385最大起重力矩kN.m 860基本臂m 10.06最长主臂m 32.76最长主臂+副臂m 42.12支腿纵向距离m 4.97支腿横向距离m 5.4起重臂变幅时间s 75起重臂全伸时间s 95最大回转速度r/min 3主起升机构最大速度(单绳) m/min 100副起升机构最大速度(单绳) m/min 100尺寸参数Unit QY20G整体全长mm 12000 整机全宽mm 2500整机全高mm 3300行驶状态整机质量kg 26020前轴轴荷kg 7000 后轴轴荷kg 19020 发动机型号发动机额定功率kW/(r/min)发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 270 接近角°16离去角°13最大爬坡能力% 35百公里油耗L ~35 主要性能参数最大额定总起重量t 20最小额定幅度mm 3000 转台尾部回转半径m 3.38 最大起重力矩kN.m 833 基本臂m 10.1 最长主臂m 31.6 最长主臂+副臂m 39.9 支腿纵向距离m 4.9支腿横向距离m 5.4工作速度参数起重臂变幅时间s 75起重臂全伸时间s 95最大回转速度r/min 3主起升机构最大速度(单绳) m/min 100 副起升机构最大速度(单绳) m/min 100尺寸参数Unit QY20G.5整体全长mm 12400整机全宽mm 2500整机全高mm 3320行驶状态整机质量kg 26020前轴轴荷kg 6900后轴轴荷kg 19120发动机型号 SC8DK260Q3 WD615.327 发动机额定功率kW/(r/min) 192/2200 198/2200发动机额定扭矩N.m/(r/min) 1100/1400 1150/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 275接近角°16离去角°13最大爬坡能力% 24百公里油耗L ≈35主要性能参数最大额定总起重量t 20最小额定幅度mm 3000转台尾部回转半径m 3.385最大起重力矩kN.m 860基本臂m 10.06最长主臂m 32.76最长主臂+副臂m 42.12支腿纵向距离m 4.97支腿横向距离m 5.4工作速度参数起重臂变幅时间s 75起重臂全伸时间s 95最大回转速度r/min 3主起升机构最大速度(单绳) m/min 100副起升机构最大速度(单绳) m/min 100尺寸参数单位QY25B.5整体全长mm 12990整机全宽mm 2500整机全高mm 3430行驶状态整机质量kg 29000前轴轴荷kg 6970后轴轴荷kg 22030发动机型号 SC8DK260Q3 发动机额定功率kW/(r/min) 192/2200 发动机额定扭矩N.m/(r/min) 1000/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 272接近角°16离去角°13最大爬坡能力% 30百公里油耗L 40主要性能参数最大额定总起重量t 25最小额定幅度mm 3000转台尾部回转半径m 3.450最大起重力矩kN.m 1010基本臂m 10.85最长主臂m 34.19最长主臂+副臂m 42.3支腿纵向距离m 5支腿横向距离m 6工作速度参数起重臂变幅时间s 75起重臂全伸时间s 100最大回转速度r/min 3主起升机构最大速度(单绳) m/min 120副起升机构最大速度(单绳) m/min 120尺寸参数Unit QY25K5整体全长mm 12000整机全宽mm 2500整机全高mm 3380重量参数行驶状态整机质量kg 31000 / 31750前轴轴荷kg 6400 / 6550后轴轴荷kg 24600 / 25200发动机型号SC8DK280Q3 / WD615.329(国III) 发动机额定功率kW/(r/min) 206/2200 213/2200发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 260接近角°16离去角°13最大爬坡能力% 30百公里油耗L ≈37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 961基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.14支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150最大回转速度r/min ≥2.5主起升机构最大速度(单绳) m/min ≥125副起升机构最大速度(单绳) m/min ≥125尺寸参数Unit QY25K5-I整体全长mm 12550整机全宽mm 2500整机全高mm 3380重量参数行驶状态整机质量kg 29400前轴轴荷kg 6200后轴轴荷kg 23200发动机型号SC8DK280Q3 / WD615.329(国III)发动机额定功率kW/(r/min) 206/2200 213/2200发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 260接近角°16离去角°13最大爬坡能力% 30百公里油耗L ≈37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1000基本臂m 10.6最长主臂m 33最长主臂+副臂m 41.15支腿纵向距离m 5.14支腿横向距离m 6工作速度参数起重臂变幅时间s 75起重臂全伸时间s 100最大回转速度r/min ≥2.5主起升机构最大速度(单绳) m/min ≥120副起升机构最大速度(单绳) m/min ≥120尺寸参数单位QY25K5-I整体全长mm 12300整机全宽mm 2500整机全高mm 3350重量参数行驶状态整机质量kg 31750前轴轴荷kg 6550后轴轴荷kg 25200动力参数发动机型号SC8DK280Q3 WD615.329 发动机额定功率kW/(r/min) 206/2200 213/2200发动机额定扭矩N.m/(r/min)1112/1400 1160/1400行驶参数最高行驶速度km/h 80最小转弯直径m 22最小离地间隙mm 260接近角°16离去角°13最大爬坡能力% 40百公里油耗L ≈37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 961基本臂m 10.4最长主臂m 39.5最长主臂+副臂m 47.8支腿纵向距离m 5.14支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150最大回转速度r/min 2.5主起升机构最大速度(单绳)(空载)m/min 125副起升机构最大速度(单绳)(空载)m/min 125尺寸参数单位QY25K5-I 整体全长mm 12300整机全宽mm 2500整机全高mm 3350重量参数行驶状态整机质量kg 31750前轴轴荷kg 6550后轴轴荷kg 25200动力参数发动机型号SC8DK280Q3WD615.329发动机额定功率kW/(r/min) 206/2200 213/2200 发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400 行驶参数最高行驶速度km/h 80最小转弯直径m 22最小离地间隙mm 260接近角°16离去角°13最大爬坡能力% 40百公里油耗L ≈37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 961基本臂m 10.4最长主臂m 39.5最长主臂+副臂m 47.8支腿纵向距离m 5.14支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150最大回转速度r/min 2.5主起升机构最大速度(单绳)(空载) m/min 125副起升机构最大速度(单绳)(空载) m/min 125尺寸参数单位QY30K5整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数发动机型号WD615.329 / SC8DK280Q3 (国III)发动机额定功率kW/(r/min) 206/2200 213/2200发动机额定扭矩N.m/(r/min) 1160/1400 1112/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 291接近角°19离去角°13最大爬坡能力% 30百公里油耗L 40主要性能参数最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.85支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150 / 140最大回转速度r/min ≥2.5主起升机构最大速度(单绳) m/min ≥ 120副起升机构最大速度(单绳) m/min ≥ 120尺寸参数单位QY30K5-I 整体全长mm 12570整机全宽mm 2500整机全高mm 3390重量参数行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数发动机型号SC8DK280Q3WD615.329发动机额定功率kW/(r/min) 206/2200 213/2200 发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400 行驶参数最高行驶速度km/h 80最小转弯直径m 22最小离地间隙mm 291接近角°19离去角°13最大爬坡能力% 40百公里油耗L 40主要性能参数最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.6最长主臂m 40.4最长主臂+副臂m 48.7支腿纵向距离m 5.85支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150最大回转速度r/min 2.5主起升机构最大速度(单绳)(空载) m/min 120副起升机构最大速度(单绳)(空载) m/min 120尺寸参数单位QY35K5整体全长mm 12620整机全宽mm 2500整机全高mm 3350重量参数行驶状态整机质量kg 36930前轴轴荷kg 12330后轴轴荷kg 24600动力参数发动机型号SC9DK320Q3 发动机额定功率kW/(r/min) 235 / 2200发动机额定扭矩N.m/(r/min) 1250 / 1400 行驶参数最高行驶速度km/h 75最小转弯直径m 19.5最小离地间隙mm 260接近角°17离去角°15.7最大爬坡能力% 40百公里油耗L 30主要性能参数最大额定总起重量t 35最小额定幅度mm 3000转台尾部回转半径m 3.055最大起重力矩kN.m 1200基本臂m 10.5最长主臂m 39.6最长主臂+副臂m 54.6支腿纵向距离m 5.35支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s ≤155最大回转速度r/min ≥2.5主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥130尺寸参数单位QY40K整体全长mm 13050整机全宽mm ≤2800整机全高mm 3430重量参数行驶状态整机质量kg 40400前轴轴荷kg 14500后轴轴荷kg 25900动力参数发动机型号WD615.334 发动机额定功率kW/(r/min) 247 / 2200发动机额定扭矩N.m/(r/min) 1350 / 1400 行驶参数最高行驶速度km/h 75最小转弯直径m ≤24最小离地间隙mm 285接近角°16离去角°11最大爬坡能力% 46百公里油耗L 46主要性能参数最大额定总起重量t 40最小额定幅度mm 3000转台尾部回转半径m 3.482最大起重力矩kN.m 1400基本臂m 10.7最长主臂m 40.1最长主臂+副臂m 55.1支腿纵向距离m 5.65支腿横向距离m 6.6工作速度参数起重臂变幅时间s ≤88起重臂全伸时间s ≤180最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥110副起升机构最大速度(单绳) m/min ≥110尺寸参数单位QY50B.5整体全长mm 13890整机全宽mm 2800整机全高mm 3440重量参数行驶状态整机质量kg 42000第一、二轴轴荷kg 18000第三、四轴轴荷kg 26000动力参数发动机型号WD615.338 发动机额定功率kW/(r/min) 247/2200 发动机额定扭矩N.m/(r/min) 1350/1400 行驶参数最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm 327接近角°18离去角°11最大爬坡能力% 35百公里油耗L 40主要性能参数最大额定总起重量t 50最小额定幅度m 3转台尾部回转半径m 3.71最大起重力矩kN.m 1800基本臂m 11.56最长主臂m 42.58最长主臂+副臂m 55.8支腿纵向距离m 5.93支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min 2.0主起升机构最大速度(单绳) m/min 110副起升机构最大速度(单绳) m/min 110尺寸参数单位QY50K-I整体全长mm 13050整机全宽mm 2800整机全高mm 3430重量参数行驶状态整机质量kg 40400前轴轴荷kg 14500后轴轴荷kg 25900动力参数发动机型号WD615.334（国III）发动机额定功率kW/(r/min) 247/2200发动机额定扭矩N.m/(r/min) 1350/1400行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 285接近角°16离去角°11最大爬坡能力% 46百公里油耗L 42主要性能参数最大额定总起重量t 50最小额定幅度mm 3000转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 10.7最长主臂m 41最长主臂+副臂m 56支腿纵向距离m 5.65支腿横向距离m 6.6工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥110副起升机构最大速度(单绳) m/min ≥110尺寸参数单位QY50K-II整体全长mm 13750整机全宽mm 2800整机全高mm 3520重量参数行驶状态整机质量kg 41000前轴轴荷kg 15000后轴轴荷kg 26000发动机型号WD615.334(国III) 发动机额定功率kW/(r/min) 247/2200发动机额定扭矩N.m/(r/min) 1350/1400最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm 291接近角°17离去角°11最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 50最小额定幅度m 3转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 11.3最长主臂m 42.7最长主臂+副臂m 57.7支腿纵向距离m 5.91支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥2.0主起升机构最大速度(单绳)(空载) m/min ≥110副起升机构最大速度(单绳)(空载) m/min ≥110尺寸参数单位QY60K整体全长mm 13500整机全宽mm 2800整机全高mm 3510重量参数行驶状态整机质量kg 41000前轴轴荷kg 15000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III) 发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 291接近角°17.5离去角°12最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 60最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2060基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.81支腿横向距离m 6.7工作速度参数起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108尺寸参数单位QY70K整体全长mm 13500整机全宽mm 2800整机全高mm 3540重量参数行驶状态整机质量kg 43000前轴轴荷kg 17000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III) 发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 270接近角°19离去角°13最大爬坡能力% 40百公里油耗L 42主要性能参数最大额定总起重量t 70最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2303基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.75支腿横向距离m 6.9工作速度参数起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108尺寸参数单位QY90K整体全长mm 14700整机全宽mm 2800整机全高mm 3900重量参数行驶状态整机质量kg 53000前轴轴荷（1、2、3轴）kg 9000/9000/13000 后轴轴荷（4、5轴）kg 13000/9000动力参数发动机型号TAD720VE OM457LAIII/9发动机额定功率kW/(r/min) 174/2300 315/1900发动机额定扭矩N.m/(r/min) 845/1400 2100/1100行驶参数最高行驶速度km/h 80最小转弯直径m 23最小离地间隙mm 315接近角°20离去角°16最大爬坡能力% 45百公里油耗L 60主要性能参数最大额定总起重量t 90最小额定幅度m 3转台尾部回转半径m 4.51最大起重力矩kN.m 3234基本臂m 12.3最长主臂m 55最长主臂+副臂m 71支腿纵向距离m 7.5支腿横向距离m 7.1工作速度参数起重臂变幅时间s 75起重臂全伸时间s 600最大回转速度r/min ≥2主起升机构最大速度(单绳)(空载) m/min ≥120副起升机构最大速度(单绳)(空载) m/min ≥85主要性能参数最大额定总起重量100t最小额定幅度3m转台尾部回转半径平衡重处4200mm副卷处4590mm最大起重力矩基本臂3450(4m×88t)kN.m 最长主臂1670(24m×7.1t)kN.m 最长主臂＋副臂1127(19.2m×6t)kN.m 支腿距离(全伸)纵向7.56m横向7.6m起升高度基本臂12.8m最长主臂48.8m最长主臂＋副臂66.8m起重臂长度基本臂12.8m最长主臂49m最长主臂＋副臂49+18.1m 尺寸参数Unit QY100K-I整体长宽高mm 15600×3000×3850轴距mm 1420+2420+1800+1420+1505 重量参数行驶状态整机质量kg 54900 58000轴荷1轴kg 7500 75002轴kg 7500 75003轴kg 8300 100004轴kg 12000 125005轴kg 12000 125006轴kg 7600 8000动力参数发动机额定功率kW/(r/min) 360/1800 (306/1900)发动机额定扭矩N.m/(r/min) 2200/1300 (2010/1200)发动机额定转速r/min 1800 (1900)最小离地间隙mm 310行驶参数接近角°20离去角°14制动距离(车速为30km/h) m ≤10最大爬坡能力% 40最小转弯直径m 24百公里油耗L 70主要性能参数最大额定总起重量m 100最小额定幅度 3转台尾部回转半径平衡重处mm 4200副卷处mm 4590最大起重力矩3450基本臂kN.m 3450(4m×88t)最长主臂kN.m 1950(24m×7.1t)最长主臂＋副臂kN.m 1230(19.2m×6t)支腿距离(全伸)纵向m 7.56横向m 7.6起升高度基本臂m 13.5最长主臂m 50.9最长主臂＋副臂m 70.4起重臂长度Boom length基本臂最长主臂m 13.5最长主臂＋副臂m 51工作速度参数m 51+18.1+4副臂安装角起重臂变幅时间°0、15、30起臂s 75起重臂伸缩时间全伸s 160最大回转速度r/min 2支腿伸缩时间水平支腿同时伸/缩s 25/15垂直支腿同时伸/缩s 45/25起升速度(单绳、第四层)主起升机构m/min 105副起升机构m/min 104主要性能参数最大额定总起重量130t最小额定工作幅度3m转台尾部回转半径(平衡重) 4600mm最大起重力矩5003基本臂5003kN.m最长主臂2090kN.m支腿距离纵向7.56m横向7.6(5.2)m起升高度基本臂13m最长主臂58m最长主臂+副臂（28m）86m起重臂长度基本臂13m最长主臂58m最长主臂+副臂（28m）86m副臂安装角0°、15°、30°尺寸参数Unit QY160K整体全长mm整机全宽mm整机全高mm重量参数行驶状态整机质量kg 54900前轴轴荷kg后轴轴荷kg动力参数发动机型号OM460LA.E3A/1 发动机额定功率kW/(r/min) 360/1800发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h 80 最小转弯直径m 26 最小离地间隙mm 300 接近角°20 离去角°14 最大爬坡能力% 40 百公里油耗L 75 主要性能参数最大额定总起重量t 160 最小额定幅度mm转台尾部回转半径m最大起重力矩kN.m 5253 基本臂m最长主臂m 61.4 最长主臂+副臂m 88.6 支腿纵向距离m 7.8 支腿横向距离m 8工作速度参数起重臂变幅时间s起重臂全伸时间s最大回转速度r/min 1.8 主起升机构最大速度(单绳)(空载) m/min 110 副起升机构最大速度(单绳)(空载) m/min。

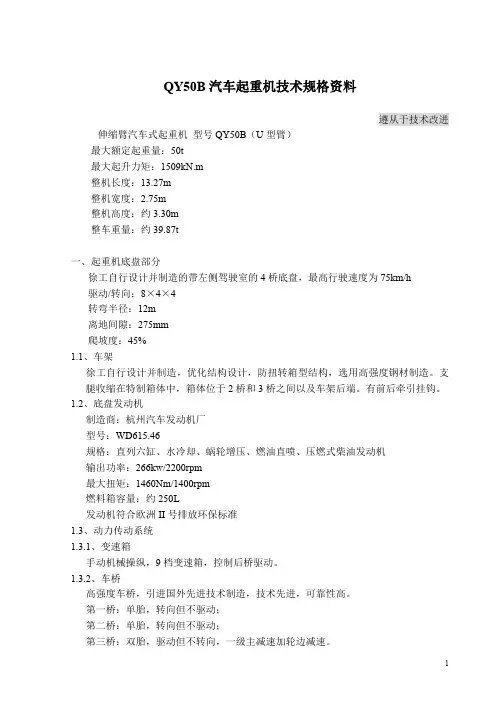

QY50B汽车起重机技术规格资料遵从于技术改进伸缩臂汽车式起重机型号QY50B（U型臂）最大额定起重量：50t最大起升力矩：1509kN.m整机长度：13.27m整机宽度：2.75m整机高度：约3.30m整车重量：约39.87t一、起重机底盘部分徐工自行设计并制造的带左侧驾驶室的4桥底盘，最高行驶速度为75km/h驱动/转向：8×4×4转弯半径：12m离地间隙：275mm爬坡度：45%1.1、车架徐工自行设计并制造，优化结构设计，防扭转箱型结构，选用高强度钢材制造。
支腿收缩在特制箱体中，箱体位于2桥和3桥之间以及车架后端。
有前后牵引挂钩。
1.2、底盘发动机制造商：杭州汽车发动机厂型号：WD615.46规格：直列六缸、水冷却、蜗轮增压、燃油直喷、压燃式柴油发动机输出功率：266kw/2200rpm最大扭矩：1460Nm/1400rpm燃料箱容量：约250L发动机符合欧洲II号排放环保标准1.3、动力传动系统1.3.1、变速箱手动机械操纵，9档变速箱，控制后桥驱动。
1.3.2、车桥高强度车桥，引进国外先进技术制造，技术先进，可靠性高。
第一桥：单胎，转向但不驱动；第二桥：单胎，转向但不驱动；第三桥：双胎，驱动但不转向，一级主减速加轮边减速。
第四桥：双胎，驱动但不转向，一级主减速加轮边减速。
1.3.3、驱动轴所有的驱动轴均配置法兰盘连接十字轴，最优化力传输，方便拆卸和安装。
1.4、全桥悬挂前桥和后桥均为纵置钢板弹簧式悬架，筒式减震器。
1.5、转向机械式转向机构，带有液压助力。
方向盘位置可调。
1.6、轮胎12.00-20，广泛适用于重型汽车，通用性强，易于更换。
1.7、制动行车制动：脚踏板操纵，双回路气压制动。
第一回路作用于一、二轴车轮上，第二回路作用于三、四轴车轮上连续制动：柴油发动机排气制动。
驻车制动：作用于后面两根轴上，通过各轴上的弹簧储能气室起作用。
1.8、底盘驾驶室新型大弧面驾驶室，左侧置，防腐性好，全封闭，底部前后防震胶块。
（汽车行业）徐工汽车起重机技术规格大全QY16D汽车起重机技术规格一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。
支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。
全覆盖走台板。
1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK230Q3（东风牌）；型式：直列、六缸、水冷、蜗轮增压、电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。
1.3、动力传动系统1.3.1、变速箱手动机械操纵，五档变速箱，稳定、可靠。
1.3.2、车桥高强度车桥，维护简便；第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。
1.3.3、传动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。
1.5、转向机械式转向机构，带有液压助力。
1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动行车制动：脚踏板操纵，双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。
连续制动：发动机排气制动。
1.8、底盘驾驶室左侧式半头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。
可选单冷空调。
1.9、液压系统定量泵，通过取力器联接至变速箱，控制下车液压支腿并为起重作业提供动力。
1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
支脚盘铰接在垂直支腿下面。
1.11、电气设备24V DC，负极搭铁，2个储电池，照明按中国道路交通标准，包括前大灯，雾灯，倒车灯等。

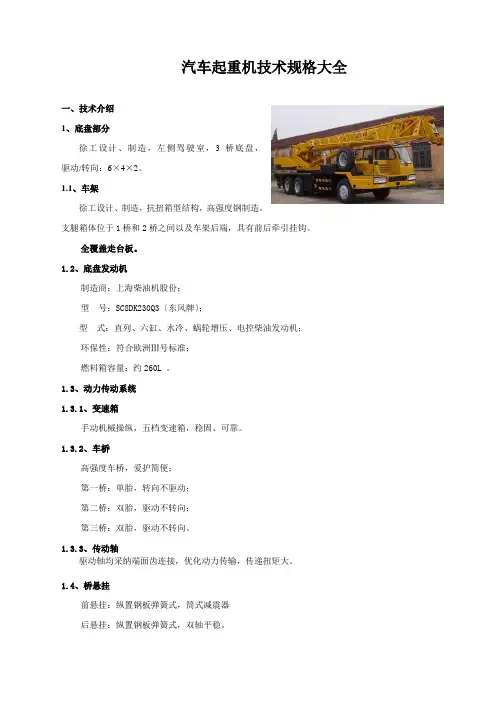

汽车起重机技术规格大全一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。
支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。
全覆盖走台板。
1.2、底盘发动机制造商：上海柴油机股份；型号：SC8DK230Q3〔东风牌〕；型式：直列、六缸、水冷、蜗轮增压、电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。
1.3、动力传动系统1.3.1、变速箱手动机械操纵，五档变速箱，稳固、可靠。
1.3.2、车桥高强度车桥，爱护简便；第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。
1.3.3、传动轴驱动轴均采纳端面齿连接，优化动力传输，传递扭矩大。
1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平稳。
1.5、转向机械式转向机构，带有液压助力。
1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动行车制动：脚踏板操纵，双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。
连续制动：发动机排气制动。
1.8、底盘驾驶室左侧式半头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。
可选单冷空调。
1.9、液压系统定量泵，通过取力器联接至变速箱，操纵下车液压支腿并为起重作业提供动力。
1.10、液压支腿〝H〞型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
支脚盘铰接在垂直支腿下面。
1.11、电气设备24V DC，负极搭铁，2个储电池，照明按中国道路交通标准，包括前大灯，雾灯，倒车灯等。
1.12、工具随车配置一套修理工具。
2、起重机上车部分单排四点接触球内齿式回转支承，可360°连续回转，回转支承滚柱轨道密封，可防水防尘。
表1：起重机起重性能表
说明：粗线以上是按照吊臂强度进行计算，
粗线以下是以吊车倾覆进行计算。
支腿全部伸开带（不带）前支腿；360度全范围，在侧、后方区域；
表2： 工作半径及起升高度
TADANO多田野TL-300E型（30吨）汽车式起重机
表1：起重机起重性能表单位：起重量（kg）
表3：国产QY30K型（30吨）汽车式起重机起重性能表
单位：起重量（kg）、主臂仰角（°）、起升高度（m）、工作幅度（m）
表1：国产QY35K型（35吨）汽车式起重机重性能
表
单位：起重量（kg）、主臂仰角（°）、起升高度（m）、工作幅度（m）
表1：国产QY40K型（40吨）汽车式起重机起重性能表
单位：起重量（kg）、主臂仰角（°）、起升高度（m）、工作幅度（m）。
12吨汽车起重机基本技术规格上车部分技术规格液压系统液压泵…………定量三联泵，通过取力器联接至变速箱，控制下车液压支腿并为上车操作起钩/降钩、回转、变幅、伸缩等起重动作提供动力，回转采用单泵供油，可实现与其他动作复合操作。
主阀…………采用开中心六通机械操纵的多路换向阀控制系统，微动性能好，可靠性高。
油路………选装风冷式液压油冷却器，有效降低系统油温油箱容积 (380)滤油器…………回油滤油器主臂4节，六边形横截面的筒形焊接结构。
单缸绳排伸缩机构主臂长度………9.2m～29.5m全伸速度………全伸29.5m于80s副臂1节，三角桁架式结构，具有0°一种固定副臂安装角，收存在主臂旁。
副臂长度………7m变幅机构单支前置液压变幅油缸，带有平衡阀。
变幅速度………-1°到+80∘于50s主起升机构由液压马达驱动，内置式行星齿轮减速机和常闭式制动器，抗缠绕钢丝绳。
带压绳器，可有效防止卷扬乱绳。
单绳拉力………………20KN单绳速度(空载) ………110m/min直径×长度……………φ14mm×130m起重吊钩回转机构内啮合的球型轴承式回转支承，由内啮合液压马达驱动，内置行星齿轮减速机和常闭式制动器。
设有脚踏板操作的回转制动器。
可无级调速。
回转杆设有鸣响开关。
回转速度………0～2.6r/min操纵方式机械操纵，通过安装在座椅前部的4个操纵杆控制，起重机的全部动作和速度可通过系统进行无级控制。
上车操纵室大圆弧玻璃的操纵室，视野开阔。
配备风扇、起重力矩限制器等。
安全装置液压平衡阀；液压溢流阀；液压双向锁；力矩限制器；操纵杆弹簧式回中系统；臂头设置高度限位，防止钢丝绳过卷；力矩限制器上车操纵室内的安全保护装置。
当实际力矩接近过载时，它会发出听视觉警报，并在过载之前自动停止危险动作。
具有超载记忆功能（黑匣子）和故障自诊断功能。
可不断显示的功能：力矩百分比实际起重量额定起重量幅度吊臂长度角度最大起升高度工矿代码倍率限制角度信息代码支腿4支腿。
徐工集团QY25K-Ⅱ汽车起重机技术规格书徐工集团徐州重型机械有限公司QY25K-Ⅱ汽车起重机产品优势1、起重臂臂长由10.6m～33m提升为10.7m～34m，全伸臂长度增加1m，臂长全面超过竞争对手。
2、起重臂钢板材质由Q550提升为BS700MC，全伸主臂起重性能平均提高10～20%，超过同行业产品约1～7%。
3、插入式臂头，减少吊臂抖动、旁弯及扭转，提高伸缩平顺性。
4、配重重量由原来的5390kg增至5690kg，增加300kg，提高整机的起重性能。
5、副起升钢丝绳加长5米。
QY25K-Ⅱ汽车起重机技术规格汽车起重机型号:QY25K-Ⅱ；最大额定起重量：25t；一、技术介绍1、底盘部分徐工设计、制造，全头驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。
支腿箱体位于1桥和2桥之间以及车架后端。
具有前后牵引挂钩。
1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）型式：直列、六缸、水冷、增压中冷电控柴油发动机；环保性：符合欧洲Ⅲ标准燃料箱容量：约260L1.3、动力传动系统1.3.1变速箱机械操纵，6档或8档变速箱。
1.3.2车桥高强度桥，维护方便。
第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。
1.3.3驱动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡，板簧与推力杆导向。
1.5、转向机械式转向机构，带有液压助力。
1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动系统行车制动：脚踏板操纵的双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。
qy50b技术规格汽车起重机
QY50B汽车起重机技术规格
伸缩臂汽车式起重机型号QY50B（U型臂）
最大额定起重量：50t
最大起升力矩：1509kN.m
整机长度：13.27m
整机宽度：2.75m
整机高度：约3.30m
整车重量：约39.87t
一、起重机底盘部分
徐工自行设计并制造的带左侧驾驶室的4桥底盘，最高行驶速度为66km/h
驱动/转向：8×4×4
转弯半径：12m
离地间隙：275mm
爬坡度：45%
1.1、车架
徐工自行设计并制造，优化结构设计，防扭转箱型结构，选用高强度钢材制造。
支腿收缩在特制箱体中，箱体位于2桥和3桥之间以及车架后端。
有前后牵引挂钩。
1.2、底盘发动机
制造商：杭州汽车发动机厂
型号：WD615.46
规格：直列六缸、水冷却、蜗轮增压、燃油直喷、压燃式柴油发动机
输出功率：266kw/2200rpm
最大扭矩：1460Nm/1400rpm
燃料箱容量：约250L
发动机符合欧洲II号排放环保标准
1.3、动力传动系统
1.3.1、变速箱
手动机械操纵，9档变速箱，控制后桥驱动。
1.3.2、车桥
高强度车桥，引进国外先进技术制造，技术先进，可靠性高。
第一桥：单胎，转向但不驱动；
第二桥：单胎，转向但不驱动；
第三桥：双胎，驱动但不转向，一级主减速加轮边减速。
第四桥：双胎，驱动但不转向，一级主减速加轮边减速。
1。
徐工汽车起重机技术规格大全本文将详细介绍徐工汽车起重机的技术规格。
徐工汽车起重机系列旨在满足各种起重需求，具有出色的性能和可靠性。
以下是徐工汽车起重机的具体技术规格。
1. 主要参数以下是徐工汽车起重机的主要参数：•起重量：从5吨到160吨；•工作半径：从3.5米到56米；•最大起升高度：从36米到82米。
2. 发动机性能徐工汽车起重机配备了高性能的发动机，以确保良好的动力和可靠性。
以下是几种常见的发动机性能参数：•最大功率：根据不同型号而有所不同，从100kW到300kW；•最大扭矩：根据不同型号而有所不同，从550Nm到1800Nm；•排量：根据不同型号而有所不同，从4.5L到12L。
3. 升降机构徐工汽车起重机的升降机构采用专业设计，具有良好的稳定性和安全性。
以下是升降机构的一些参数：•升降速度：根据不同型号而有所不同，从0.7m/s到1.5m/s；•最大起升重量：根据不同型号而有所不同，从5吨到160吨；•起升机构形式：液压式。
4. 转动机构徐工汽车起重机的转动机构采用现代化技术，确保平稳转动和精准定位。
以下是转动机构的一些参数：•转速范围：从0.8rpm到2.5rpm；•最大承载力：从6吨到25吨；•转动方式：液压旋转。
5. 底盘和变速器徐工汽车起重机的底盘和变速器经过精心设计，以提供稳定的行驶性能和灵活的操作。
以下是底盘和变速器的一些参数：•底盘类型：整车钢板焊接形式；•变速器类型：手动或自动。
6. 操纵性和安全性徐工汽车起重机注重操纵性和安全性，以确保操作人员的安全和提升工作效率。
以下是相关参数：•操纵系统：液压系统；•操作台：宽敞、人性化设计；•安全装置：重载保护、限位保护、风速报警等。
7. 其他特点除了上述主要技术规格外，徐工汽车起重机还具有其他特点，如：•车载式设计，方便运输和移动；•高效的液压系统，提供精确控制；•可选配件和附件，以满足不同用户需求。
结论徐工汽车起重机是一款功能强大的起重设备，具有出色的性能和可靠性。
2008.3.21版QY30K5汽车起重机技术规格伸缩臂汽车式起重机型号QY30K5；最大额定起重量：30t；一、起重机底盘部分徐工自行设计并制造的带全宽驾驶室的3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工自行设计并制造，全覆盖式走台板，受力结构优化设计，防扭转箱型结构，选用高强度钢材制造。
支腿收缩在特制箱体中，箱体位于1桥和2桥之间以及车架后端。
具有前后牵引挂钩。
1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）型式：直列六缸、水冷却、蜗轮增压、燃油直喷、压燃式柴油发动机环保性：符合欧Ⅲ标准燃料箱容量：约250L1.3、动力传动系统1.3.1变速箱定轴式机械操纵，6档变速箱，驱动后桥产生动力。
1.3.2车桥高强度承载桥，引见先进技术设计，名厂制造，性能可靠。
第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。
一级主减速加轮边减速；第三桥：双胎，驱动但不转向。
一级主减速加轮边减速。
1.3.3驱动轴配置十字轴连接的传动轴，最优化力传输，并方便拆卸和安装。
1.4、全桥悬挂前桥和后桥均为纵置钢板弹簧式悬架，筒式减震器。
1.5、转向机械式转向机构，带有液压助力。
方向盘位置可调。
1.6、轮胎11.00-20，适用于重型载重汽车，通用性强。
1.7、制动行车制动：脚踏板操纵的双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。
1.8、底盘驾驶室新型结构全宽驾驶室，密封性好和防腐蚀，装备豪华舒适，前后部防震胶块。
全封闭，配置安全玻璃，3只雨刷器，大视野后视镜，电控洗窗器，电子门窗升降器，收放音机。
驾驶员和副驾驶员航空座椅可调多种位置。
左位方向盘可调节高度和角度。
杂物箱。
室内带发动机供热的加热器带和单冷空调，有除霜风挡。
1.9、液压系统四联齿轮泵通过变速箱和取力器联接至发动机，以控制支腿伸缩和为上车起重作业提供液压动力。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载汽车起重机技术规格大全地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容QY16D汽车起重机技术规格一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。
支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。
全覆盖走台板。
1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK230Q3（东风牌）；型式：直列、六缸、水冷、蜗轮增压、电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。
1.3、动力传动系统1.3.1、变速箱手动机械操纵，五档变速箱，稳定、可靠。
1.3.2、车桥高强度车桥，维护简便；第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。
1.3.3、传动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。
1.5、转向机械式转向机构，带有液压助力。
1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动行车制动：脚踏板操纵，双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。
连续制动：发动机排气制动。
1.8、底盘驾驶室左侧式半头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。
可选单冷空调。
1.9、液压系统定量泵，通过取力器联接至变速箱，控制下车液压支腿并为起重作业提供动力。
1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
支脚盘铰接在垂直支腿下面。
1.11、电气设备24V DC，负极搭铁，2个储电池，照明按中国道路交通标准，包括前大灯，雾灯，倒车灯等。
1.12、工具随车配置一套维修工具。
2、起重机上车部分单排四点接触球内齿式回转支承，可360°连续回转，回转支承滚柱轨道密封，可防水防尘。
2.1、转台结构采用细晶粒高强度钢全焊接抗扭框架结构，承载能力高。
2.2、液压系统上车液压系统开式液压系统，动力来源下车三联齿轮泵，通过上车多路阀控制起重机进行起升、伸缩、变幅、回转等动作。
液压油箱有效容积 355L。
2.3、控制机械控制，通过安装在座椅前部的4个操纵杆控制，起重机的全部动作和速度可通过系统进行无级控制。
2.4、主起升机构轴向柱塞马达驱动，两级齿轮减速机，有外抱式/常闭多片式制动器和快速分离机构。
专用防乱绳卷筒。
具有重力快速降钩的功能。
主起升机构，单绳拉力29KN，钢丝绳直径φ14mm，长度130m。
副起升机构，单绳拉力29KN，钢丝绳直径φ14mm，长度85m。
2.5、变幅机构单缸前支变幅，变幅角度：-2°~78°；2.6、回转机构液压马达驱动，内置行星齿轮减速机和常闭式制动器。
回转速度可无级调速。
2.7、主起重臂由1节基本臂和3节伸缩臂组成，采用抗扭曲设计，高强度结构钢制造。
起重臂截面为圆弧角八边形，起重作业稳定性好。
单缸加绳排伸缩机构，同步伸缩。
臂头滑轮组标准配置为3个滑轮。
2.8、上车操纵室按照人机工程学设计的、安全舒适，装有安全玻璃和防护栏。
车窗装有遮阳帘，外开式车门，可调式坐椅。
可选装冷暖空调。
2.9、安全装置液压系统配置有液压平衡阀、液压溢流阀、液压双向锁等装置，保证系统稳定安全；徐州赫斯曼力矩限制器包括显示处理器、长度角度传感器、压力传感器和高度限位开关。
为操作者提供有关吊臂长度、吊臂角度、高度、工作幅度、额定载荷和实际载荷等方面的信息。
卷扬设置三圈保护器，防止钢丝绳过放。
臂头设置高度限位器，防止钢丝绳过卷。
2.10、配重配重块固定在起重机转台尾段；配重重量：2040kg；2.11、副起重臂高强钢桁架式结构，长7.5 m ，公路行驶时固定在主臂右侧，安装时侧向摆动；2.12、吊钩3、颜色起重机底盘：黑色；驾驶室，起重机上车：工程黄色。
二、QY16D汽车起重机主要外配套件表（以产品实际配置为准）三、QY16D汽车起重机性能参数1、QY16D起重机行驶状态主要技术参数表遵从于技术改进2、QY16D起重作业状态主要技术参数表3、QY16D汽车起重机起重性能表3.1、QY16D汽车起重机主臂起重性能表单位：kg3.2、QY16D汽车起重机副臂起重性能表单位:kg4、QY16D起升高度曲线汽车起重机技术规格QY20G一、技术介绍1、底盘部分徐工设计、制造，“豪华”全头驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。
支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。
全覆盖走台板。
1.2、底盘发动机制造商：上海柴油机股份有限公司型号：SC8DK260Q3（东风牌）型式：直列、六缸、水冷、增压电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。
1.3、动力传动系统1.3.1、变速箱机械操纵，6档变速箱，稳定、可靠。
1.3.2、车桥高强度车桥、维护方便。
第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向；第三桥：双胎，驱动但不转向。
1.3.3、传动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
1.4、桥悬挂前悬挂：纵置钢板弹簧式悬架，筒式减震器。
后悬挂：纵置钢板弹簧式悬架，双轴平衡。
1.5、转向机械式转向机构，带有液压助力。
1.6、轮胎斜交轮胎，11.00-20，广泛适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动行车制动：脚踏板操纵，双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。
连续制动：发动机排气制动。
1.8、底盘驾驶室新型“豪华”全头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，电子控洗窗器，电动门窗，标配暖风。
可选装单冷空调。
1.9、液压系统定量泵，通过取力器联接至变速箱，控制下车液压支腿并为起重作业提供动力。
1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
支脚盘铰接在垂直支腿下面。
第五支腿：位于车架前端，可以360度全回转起重作业。
1.11、电气设备24V DC，负极搭铁，2个储电池，照明按中国道路交通标准，包括前大灯，雾灯，倒车灯。
1.12、工具随车配置一套维修工具2、起重机上车部分单排四点接触球内齿式回转支承，可360°连续全回转，回转支承滚柱轨道密封，可防水防尘。
2.1、转台结构采用细晶粒高强度钢全焊接抗扭框架结构，承载能力高。
2.2、液压系统上车液压系统开式液压系统，动力来源下车齿轮泵，通过上车多路阀控制起重机进行起升、伸缩、变幅、回转等动作。
液压油箱有效容积397L。
2.2.1、液压油散热器与液压系统串联，功率大，能有效降低系统油温。
2.3、控制机械控制，通过安装在座椅前部的5个操纵杆控制，起重机的全部动作和速度可通过系统进行无级控制。
2.4、主/副起升机构液压马达驱动齿轮减速机，内置常闭式制动器。
专用防乱绳卷筒。
可与副起升机构单独运转。
主起升机构，单绳拉力35.8KN，钢丝绳直径φ16mm，长度150m。
副起升机构，单绳拉力35.8KN，钢丝绳直径φ16mm，长度85m。
2.5、变幅机构1根装有平衡阀的差动油缸变幅角度：-2°~80°2.6、回转机构液压马达驱动，内置行星齿轮减速机和常闭式制动器。
回转速度可无级调速。
2.7、主起重臂由1节基本臂和3节伸缩臂组成，采用抗扭曲设计，高强度结构钢制造。
起重臂的截面为圆弧角十二边形，起重作业稳定性好，滑块间隙可调节。
单缸加绳排伸缩机构，同步伸缩。
臂端滑轮标准配置为3个滑轮。
2.8、上车操纵室按照人机工程学设计的新款圆弧面操纵室，安全舒适，装有安全玻璃和保护栏。
车窗装有遮阳帘，外开式车门，可调式坐椅。
按人机工程学合理布局的标准操纵控制件和指示器，视野开阔。
可选装冷暖空调。
2.9、安全装置液压系统配置有液压平衡阀、液压溢流阀、液压双向锁等装置，保证系统稳定安全；徐州赫斯曼力矩限制器包括显示处理器、长度角度传感器、压力传感器和高度限位开关。
为操作者提供有关吊臂长度、吊臂角度、高度、工作幅度、额定载荷和实际载荷等方面的信息。
卷扬设置三圈保护器，防止钢丝绳过放。
臂头设置高度限位器，防止钢丝绳过卷。
2.10、配重配重块固定在起重机转台尾段，重量2110 kg。
2.11、副起重臂高强度钢焊接，长8.30 m。
公路行驶时可附在主臂侧面。
2.12、吊钩3、颜色：起重机底盘：黑色；驾驶室，起重机上车：工程黄色。
二、QY20G汽车起重机主要外配套件表三、QY20G汽车起重机性能参数1、QY20G起重机行驶状态主要技术参数表遵从于技术改进2、QY20G起重作业状态主要技术参数表3、QY20G汽车起重机起重性能表3.1、QY20G主臂起重性能表（全伸支腿 5.4m）单位：kg工作幅度m主臂长不用第五支腿、侧后方作业；用第五支腿、360°作业10.1m14.4m18.7m23.0m27.3m31.6m3.02000014000120003.52000014000120004.019200140001200097004.518500140001200097005.0170001400012000970075005.5151001350012000970075006.01310013000115009700750061006.51160011900110009000750061007.01030010600105008500700061008.08000830085007600650055009.06800700070006000500010.056005800580055004600 12.039004100420042003900 14.03100315032003200 16.02300240024502500 18.0185019001900 20.015001500 22.010501100 24.0900 26.0700 28.0400倍率766433吊钩重量230kg注 1：表中所列起重量是在平整坚固的地面上本机所能保证的最大起重量。
