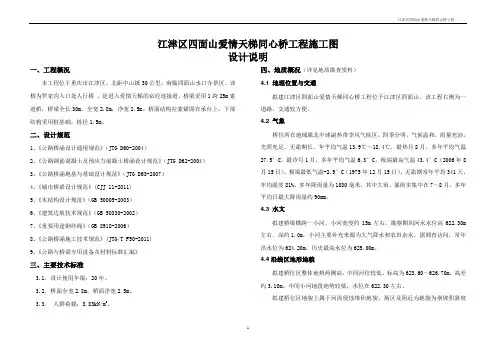

江津区四面山爱情天梯同心桥工程施工图设计说明一、工程概况本工程位于重庆市江津区，北距中山镇30公里，南临四面山水口寺景区。

该桥为罗家沟入口处人行桥，是进入爱情天梯的必经连接道。

桥梁采用1跨25m索道桥，桥梁全长30m，全宽2.8m，净宽2.5m。

桥面结构拉索锚固在承台上，下部结构采用桩基础，桩径1.5m。

二、设计规范1、《公路桥涵设计通用规范》（JTG D60-2004）2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）3、《公路桥涵地基与基础设计规范》（JTG D63-2007）4、《城市桥梁设计规范》(CJJ 11-2011)5、《木结构设计规范》（GB 50005-2003）6、《建筑边坡技术规范》（GB 50330-2002）7、《重要用途钢丝绳》（GB 8918-2006）8、《公路桥涵施工技术规范》(JTG/T F50-2011)9、《公路与桥梁专用设备及材料标准汇编》三、主要技术标准3.1. 设计使用年限：20年。

3.2. 桥面全宽2.8m，桥面净宽2.5m。

3.3．人群荷载：3.83kN/m2。

四、地质概况（详见地质勘查资料）4.1 地理位置与交通拟建江津区四面山爱情天梯同心桥工程位于江津区四面山，该工程右侧为一道路，交通较方便。

4.2 气象桥位所在地域属北半球副热带季风气候区。

四季分明，气候温和，雨量充沛，光照充足，无霜期长。

年平均气温13.9℃～18.4℃, 最热月8月，多年平均气温27.5°C，最冷月1月，多年平均气温6.3°C。

极端最高气温43.4°C（2006年8月15日），极端最低气温-2.5°C（1975年12月15日）。

无霜期常年平均341天，年均湿度81%，多年降雨量为1030毫米，其中大雨、暴雨多集中在7～8月，多年平均日最大降雨量约90mm。

4.3 水文拟建桥梁横跨一小河。

小河宽度约15m左右，勘察期间河水水位高622.30m 左右，深约1.0m，小河主要补充来源为大气降水和农田余水。

桥梁专业施工图设计审查要终

桥梁专业施工图设计审查要终

上海市市政工程桥梁专业施工图设计审查要点（报批稿）上海市建设工程设计文件审查管理事务中心上海市政工程设计研究总院（集团）有限公司2011年10月目录1．总则 (1)2．审查依据 (2)3．审查要点 (4)3.1 主要技术标准 (4)3.2 设计文件 (5)3.3 桥梁总体设计 (6)3.4 桥梁地基和基础 (7)3.5 桥梁结构的抗震、抗风设计 (9)3.6 桥梁结构构造设计 (10)3.7 城市人行天桥 (12)3.8 城市轨道交通高架桥梁 (13)3.9公众利益 (14)上海市市政工程桥梁专业施工图设计审查要点（报批稿）2011.10.1．总则1.0.1为指导桥梁工程施工图设计文件审查工作，使桥梁工程施工图设计符合技术先进、安全可靠、耐久适用、经济合理的要求，根据《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》建设部令第134号和《上海市建设工程施工图设计文件审查管理规定》沪建交[2011]480号文件精神，制定上海市市政工程桥梁专业施工图设计审查要点（以下简称审查要点）。

1.0.2施工图审查是指建设主管部门认定的施工图审查机构按照有关法律、法规对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行审查。

1．0.3本审查要点适用于上海地区新建、改建的城市道路、公路、轨道交通的桥梁和人行天桥的结构部分施工图设计审查，和桥梁设计有关的其他专业的审查要点见其他相关专业的施工图审查要点。

1.0.4建设单位报请施工图审查的资料应包括以下内容：1 建设工程项目报建表；2 立项批文、初步设计批文；3 规划批文；4有关主管部门批文；5初步设计文本；6 专家评审意见（含专题研究论证报告等）；7 岩土工程勘察文件（详勘）和测绘成果；8 全套施工图；9 计算书（主要为软件名称、计算建模、计算工况、计算结果等）；10 第三方复核审查意见（如有）；11 审查需要提供的其它资料。

1.0.5施工图审查应包括以下内容：1 是否符合有关工程建设强制性标准；2 地基基础和主体结构的安全性；3 勘察设计企业和注册执业人员以及相关人员是否按规定在施工图上加盖相应的图章和签字；4 是否符合公众利益；5 施工图是否达到规定的设计深度要求；6 是否符合政府有关部门的批准文件要求；7 是否符合其他法律法规和规章。

桥梁编号单元划分

桥梁编号单元划分

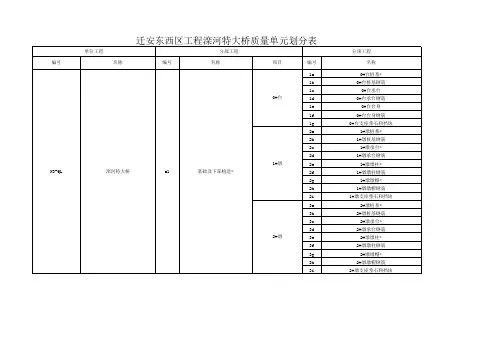

迁安东西区工程滦河特大桥质量单元划分表
单位工程 编号 名称 编号 分部工程 名称 项目 编号 7a 7b 7c 7d 6#墩 7e 7f 7g 7h 7i 8a 8b 8c 8d N3-QL 滦河特大桥 a1 基础及下部构造* 7#墩 8e 8f 8g 8h 8i 9a 9b 9c 9d 8#墩 9e 9f 9g 9h 9i 分项工程 名称 6#墩桩基* 6#墩桩基钢筋 6#墩承台* 6#墩承台钢筋 6#墩墩柱* 6#墩墩柱钢筋 6#墩墩帽* 6#墩墩帽钢筋 6#墩支座垫石和挡块 7#墩桩基* 7#墩桩基钢筋 7#墩承台* 7#墩承台钢筋 7#墩墩柱* 7#墩墩柱钢筋 7#墩墩帽* 7#墩墩帽钢筋 7#墩支座垫石和挡块 8#墩桩基* 8#墩桩基钢筋 8#墩承台* 8#墩承台钢筋 8#墩墩柱* 8#墩墩柱钢筋 8#墩墩帽* 8#墩墩帽钢筋 8#墩支座垫石和挡块
迁安东西区工程滦河特大桥质量单元划分表
单位工程 编号 名称 编号 分部工程 名称 项目 编号 1a 1b 1c 0#台 1d 1e 1f 1g 2a 2b 2c 2d 1#墩 N3-QL 滦河特大桥 a1 基础及下部构造* 2e 2f 2g 2h 2i 3a 3b 3c 3d 2#墩 3e 3f 3g 3h 3i 分项工程 名称 0#台桩基* 0#台桩基钢筋 0#台承台 0#台承台钢筋 0#台台身 0#台台身钢筋 0#台支座垫石和挡块 1#墩桩基* 1#墩桩基钢筋 1#墩承台* 1#墩承台钢筋 1#墩墩柱* 1#墩墩柱钢筋 1#墩墩帽* 1#墩墩帽钢筋 1#墩支座垫石和挡块 2#墩桩基* 2#墩桩基钢筋 2#墩承台* 2#墩承台钢筋 2#墩墩柱* 2#墩墩柱钢筋 2#墩墩帽* 2#墩墩帽钢筋 2#墩支座垫石和挡块
迁安东西区工程滦河特大桥质量单元划分表
城市桥梁设计通用规范(征求意见稿)(2007)

城市桥梁设计通用规范(征求意见稿)(2007)

1.0.8 城市桥梁设计时，应根据桥梁结构在施工和使用中的环境 条件和影响，区分以下三种设计状况：
1. 持久状况 在桥梁使用过程中一定出现，且持续期很长(一般 取与设计基准期内同一量级)的设计状况，如自重、车辆荷载等。
2. 短暂状况 在桥梁施工和使用过程中出现概率较大而持续期 较短的状况，如施工、维修等。
奏、明暗和稳定感，分清主次，局部服从主体。 桥梁建筑重点，应放在总体布置和主体结构上，以清晰、明朗的
建筑形式，塑造结构受力合理、总体布置舒展、造型美观、与周围环 境和景观协调的桥型结构，而不在主体结构之外过多增加装饰。
2.0.6 城市桥梁应根据城市规划、城市环境、市容特点，进行绿 化、美化市容，保护环境设计。对于特大型和大型城市桥梁，高架道 路桥、大型立交桥梁在工程建设前期应作环境影响评价，工程设计中 应作相应的环境保护设计。
2
1.0.7 城市桥梁结构应按承载能力极限状态和正常使用极限状 态进行设计。
1. 承载能力极限状态：对应于桥梁结构或其构件达到最大承载能 力或出现不适于继续承载的变形或变位的状态。
2. 正常使用极限状态：对应于桥梁结构或其构件达到正常使用或 耐久性能的某项规定限值的状态。
在进行上述两类极限状态设计时，应同时满足构造和工艺方面的 要求。
4
文件的组成应符合有关文件编制的规定要求，对涉及工程质量的构造 设计、材料性能和结构的耐久性、必须特别指明的制作或施工工艺、 桥梁运行条件、养护要求等应提出相应的要求。
1.0.12 城市桥梁设计除执行本规范外，尚应符合国家现行有关 标准的规定。
5
2 一般规定
2.0.1 城市桥梁设计应符合城市规划的要求，根据道路功能、等 级、通行能力，结合水文、地质、通航、环境等条件进行综合设计。 因技术、经济上的原因需分期实施，则应保留远期发展余地。
桥梁公用构造图-设计说明

桥梁公用构造图-设计说明

说明一、技术标准与设计规范1.《公路工程技术标准》(JTG B01-2003)2.《公路桥涵设计通用规范》(JTG D60-2004)3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)4.《公路交通安全设施设计规范》(JTG D81-2006)5.《公路交通安全设施设计细则》(JTG/T D81-2006)6.《公路交通安全设施施工技术规范》（JTG F71-2006）7.《高速公路交通工程及沿线设施设计通用规范》(JTG D80-2006)8.《公路桥梁伸缩装置》（JT/T 327-2004）9.《公路桥梁养护规范》（JTG H11-2004）10.《公路桥涵施工技术规范》（JTG/T F50-2011）11．《公路工程质量检验评定标准》（JTG F80/1-2004）12.《公路排水设计规范》(JTG/T D33-2012)13.《公路工程基桩动测技术规程》（JTG/T F81-01-2004）14.《混凝土灌注桩用钢薄壁声测管及使用要求》(JT/T 705-2007)15.《公路桥梁板式橡胶支座》（JT/T4-2004）16.《公路桥梁板式橡胶支座规格系列》(JT/T 663-2006)17.《公路桥梁盆式支座》（JT/T 391-2009）18.《钢筋混凝土用钢第二部分：热轧带肋钢筋》（GB1499.2-2007）19.《耐候结构钢》（GB/T 4171-2008）20.《碳素结构钢》(GB/700-2006)二、技术指标主要技术标准及指标表对于整体式路基，路线平面设计线为中间带的中心线；对于分离式路基：80km/h、100km/h设计速度的平面设计线为路基边缘线，120km/h设计速度的平面设计线为路基边缘外0.25m位置。

对于设计速度为80km/h、100km/h的高速公路，路线平面设计线距离桥梁边缘0.25m；对于设计速度为120km/h的高速公路，路线平面设计线距离桥梁边缘0.50m。

桥梁上部构造资料目录

桥梁上部构造资料目录

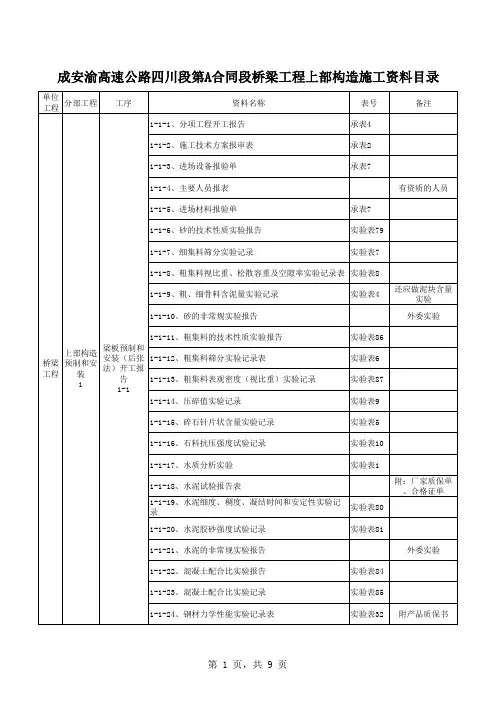

成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录
成安渝高速公路四川段第A合同段桥梁工程上部构造施工资料目录。

计价格[2002]10号之工程设计收费标准

计价格[2002]10号之工程设计收费标准

国家发展计划委员会文建设部件计价格[2002]10号国家计委、建设部关于发布《工程勘察设计收费管理规定》的通知国务院各有关部门，各省、自治区、直辖市计委、物价局、建设厅：为贯彻落实《国务院办公厅转发建设部等部门关于工程勘察设计单位体制改革若干意见的通知》(国办发[1999]101号)，调整工程勘察设计收费标准，规范工程勘察设计收费行为，国家计委、建设部制定了《工程勘察设计收费管理规定》（以下简称《规定》），现予发布，自2002年3月1日起施行。

原国家物价局、建设部颁发的《关于发布工程勘察和工程设计收费标准的通知》（[1992]价费字375号）及相关附件同时废止。

本《规定》施行前，已完成建设项目工程勘察或者工程设计合同工作量50％以上的，勘察设计收费仍按原合同执行；已完成工程勘察或者工程设计合同工作量不足50％的，未完成部分的勘察设计收费由发包人与勘察人、设计人参照本《规定》协商确定。

附件：工程勘察设计收费管理规定国家计委建设部二00二年一月七日附件：工程勘察设计收费管理规定第一条为了规范工程勘察设计收费行为，维护发包人和勘察人、设计人的合法权益，根据《中华人民共和国价格法》以及有关法律、法规，制定本规定及《工程勘察收费标准》和《工程设计收费标准》。

第二条本规定及《工程勘察收费标准》和《工程设计收费标准》，适用于中华人民共和国境内建设项目的工程勘察和工程设计收费。

第三条工程勘察设计的发包与承包应当遵循公开、公平、公正、自愿和诚实信用的原则。

依据《中华人民共和国招标投标法》和《建设工程勘察设计管理条例》，发包人有权自主选择勘察人、设计人，勘察人、设计人自主决定是否接受委托。

第四条发包人和勘察人、设计人应当遵守国家有关价格法律、法规的规定，维护正常的价格秩序，接受政府价格主管部门的监督、管理。

第五条工程勘察和工程设计收费根据建设项目投资额的不同情况，分别实行政府指导价和市场调节价。

建设项目总投资估算额500万元以上的工程勘察和工程设计收费实行政府指导价；建设项目总投资估算额500万元以下的工程勘察和工程设计收费实行市场调节价。

建筑市政工程收费标准(建筑和景观)

建筑市政工程收费标准(建筑和景观)

国家计委、建设部关于发布《工程勘察设计收费管理规定》的通知二00一年一月七日计价格[2002]10号国务院各有关部门，各省、自治区、直辖市计委、物价局，建设厅：为贯彻落实《国务院办公厅转发建设部等部门关于工程勘察设计单位体制改革若干意见的通知》（国办发[1999]101号），调整工程勘察设计收费标准，规范工程勘察设计收费行为，国家计委、建设部制定了《工程勘察设计收费管理规定》（以下简称《规定》），现予发布，自2002年3月1日起施行。

原国家物价局、建设部颁发的《关于发布工程勘察和工程设计收费标准的通知》（[1992]价费字375号）及相关附件同时废止。

本《规定》施行前，已完成建设项目工程勘察或者工程设计合同工作量50%以上的，勘察设计收费仍按原合同执行；已完成工程勘察或者工程设计合同工作量不足50%的，未完成部分的勘察设计收费由发包人与勘察人、设计人参照本《规定》协商确定。

附：工程设计收费标准（节选建筑市政工程部分）7 建筑市政工程设计7.1 建筑市政工程范围适用于建筑、人防、市政公用、园林绿化、电信、广播电视、邮政工程。

7.2 建筑市政工程各阶段工作量比例建筑市政工程各阶段工作量比例表表7.2-1注：提供两个以上建筑设计方案，且达到规定内容和深度要求的，从第二个设计方案起，每个方案按照方案设计费的50%另收方案设计费。

7.3 建筑市政工程复杂程度7.3.1 建筑、人防工程建筑、人防工程复杂程度表表7.3-1注：1.大型建筑工程指20001m以上的建筑，中型指5001～20000m的建筑，小型指5000m2以下的建筑；2.古建筑、仿古建筑、保护性建筑等,根据具体情况，附加调整系数为1.3～1.6；3.智能建筑弱电系统设计,以弱电系统的设计概算为计费额，附加调整系数为1.3；4.室内装修设计,以室内装修的设计概算为计费额，附加调整系数为1.5；5.特殊声学装修设计,以声学装修的设计概算为计费额，附加调整系数为2.0；6.建筑总平面布置或者小区规划设计，根据工程的复杂程度,按照每10000～20000元/ha计算收费。

市政公用工程相关标准规范强制性条文

市政公用工程相关标准规范强制性条文

市政公用工程相关标准规范强制性条文文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-市政公用工程相关标准规范强制性条文第二章城市道路桥梁工程标准规范强制性条文第二章主要以城市道路桥梁施工所涉及到的现行标准，规范作为监理人员掌握的重要内容。

主要包括国家标准，行业标准及地方标准等7项标准规范，其中6项为城市道路工程标准规范，1项城市桥梁标准规范，本章讲解将侧重于该7项标准规范重要条文的内容。

第一节城市道路桥梁工程主要技术标准规范熟悉现行7项城市道路桥梁工程标准规范的名称，标准文号。

1.沥青路面施工及验收规范 GB 50092-962.城市道路路基工程施工及验收规范 CJJ 44-913.粉煤灰石灰类道路路堤施工及验收规范 CJJ 4-974.煤渣石灰类道路路堤施工及验收规范 CJJ 5-835.钢渣石灰道路基层施工及验收规范 CJJ 35-906.市政道路工程质量检验评定标准 CJJ 1-907.市政桥梁工程质量检验评定标准 CJJ 2-90第二节城市道路工程标准规范(一)《沥青路面施工及验收规范》GB 50092-96（重要条文）(二)1.路面抗滑表面粗集料应选用坚硬、耐磨、抗冲击性好的碎石活破碎石，不得使用筛选砾石、矿渣及软质集料。

抗滑表层石料的抗滑性能至关重要，规范附录C表C.0.8增补了磨光值、冲击值等指标。

其中磨光值是必须进行的指标。

2.3.当各层均采用沥青碎石混合料时，沥青面层下必须做下封层。

4.5.各类沥青混凝土混合料的技术指标应符合表在2-2-1的规定，并应具有良好的施工性能。

6.7.对于高速公路，一级公路和城市快速路，主干路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机为抗车辙能力进行检验。

8.9.压实成型后的路面进行早期养护，并封闭交通2～6h。

开放交通初期，应设专人指挥，车速不得超过20km/h,并不得刹车或调头。

工程设计收费标准

工程设计收费标准

工程设计收费标准工程设计收费是指设计人根据发包人的委托，提供编制建设项目初步设计文件、施工图设计文件、非标准设备设计文件、施工图预算文件、竣工图文件等服务所收取的费用。

收费采取按照建设项目单项工程概算投资额分档定额计费方法计算收费。

具体的计算方法在交通运输工程一章中规定。

工程设计收费按照公式计算，其中工程设计收费基准价是按照本收费标准计算出的工程设计基准收费额。

基本设计收费是指在工程设计中提供编制初步设计文件、施工图设计文件收取的费用，并相应提供设计技术交底、解决施工中的设计技术问题、参加试车考核和竣工验收等服务。

其他设计收费是指根据工程设计实际需要或者发包人要求提供相关服务收取的费用，包括总体设计费、主体设计协调费、采用标准设计和复用设计费、非标准设备设计文件编制费、施工图预算编制费、竣工图编制费等。

工程设计收费基价是完成基本服务的价格，可以在《工程设计收费基价表》（附表一）中查找确定。

计费额处于两个数值区间的，采用直线内插法确定工程设计收费基价。

工程设计收费计费额为经过批准的建设项目初步设计概算中的建筑安装工程费、设备与工器具购置费和联合试运转费之和。

在工程设计收费标准中，有专业调整系数、工程复杂程度调整系数和附加调整系数等调整系数。

发包人和设计人根据实际情况，在规定的浮动幅度内协商确定工程设计收费合同额。

专业调整系数是用于调整不同专业建设项目的工程设计复杂度和工作量差异的系数。

在计算工程设计收费时，可以在《工程设计收费专业调整系数表》（附表二）中查找并确定专业调整系数。

工程复杂度调整系数是用于调整同一专业不同建设项目的工程设计复杂度和工作量差异的系数。

工程复杂度分为一般、较复杂和复杂三个等级，其调整系数分别为：一般（Ⅰ级）0.85；较复杂（Ⅱ级）1.0；复杂（Ⅲ级）1.15.在计算工程设计收费时，可以在相应章节的《工程复杂程度表》中查找并确定工程复杂度调整系数。

附加调整系数是用于补充调整专业调整系数和工程复杂度调整系数尚不能调整的因素的系数。

还建天桥及还建梯道计算书

岸线生态综合修复工程施工图设计还建天桥及还建梯道计算书目录1.工程概况 (1)2.设计规范 (1)3.技术标准 (2)4.主要材料 (2)4.1混凝土 (2)4.2钢材 (2)4.3普通钢筋 (2)5.还建天桥上部结构计算 (3)5.1构造型式及尺寸 (3)5.2荷载参数 (3)5.3计算模型 (3)5.4验算结果 (4)5. 4.1钢梁应力验算 (4)6. 4.2挠度及预拱度计算 (5)7. 4.3天桥频率计算 (5)8. 4.4原桥保留部分验算 (5)6.还建天桥下部结构计算 (6)7.还建梯道上部结构计算 (7)7.1构造型式及尺寸 (7)7.2荷载参数 (7)7.3计算模型 (8)7.4梯道梁验算 (8)7.4.1内力验算 (8)8.结论 (9)1.工程概况项目位于江北区，起于现状北滨路二路终点，向东延伸，沿江布设，经过塔子山公园、金科廊桥水岸、A34地块、寸滩港、寸滩老街、黑石子码头、唐家沱污水处理厂、唐家沱老街，终点止于唐桂新城(金科太阳海岸)附近。

项目一期实施段起于现状北滨路二路终点，终点至A34地块。

2.设计规范(1)《混凝土结构设计规范》(GB50010-2010(2015版))(2)《城市桥梁设计规范》(CJJIl一2011(2019年版))(3)《城市人行天桥与人行地道技术规范》(CJJ69-95)(4)《公路桥涵设计通用规范》(JTGD60-2015)(5)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG3362-2018)(6)《公路桥涵地基与基础设计规范》(JTG3363—2019)(7)《城市桥梁抗震设计规范》(CJJ166-2011)(8)《公路桥梁抗震设计规范》(JTG/T2231-01-2020)(9)《钢结构设计标准》(GB50017-2017)(10)《公路钢结构桥梁设计规范》(JTGD64-2015)(11)《桥梁用结构钢》(GB/T714-2015)(12)《公路桥涵施工技术规范》(JTG/T3650-2020)(13)《公路工程混凝土结构耐久性设计规范》(JTG/T3310-2019)(14)《城市桥梁工程施工与质量验收规范》(CJJ2—2008)(15)《钢结构工程施工质量验收标准》(GB50205-2020)(16)《公路桥梁钢结构防腐涂装技术条件》(JT/T722-2008)(17)《城镇桥梁钢结构防腐蚀涂装工程技术规程》(CJJ/T235-2015)(18)《公路桥梁伸缩装置通用技术条件》(JT/T327-2016)(19)《公路桥梁板式橡胶支座》(JT/T4-2019)(20)《工程建设标准强制性条文(城镇建设部分)》(2013版)(21)《市政公用工程设计文件编制深度规定》(2017年版)(22)《建筑桩基技术规范》(JGJ94-2008)3.技术标准(1)人行桥荷载等级：根据《城市人行天桥与人行地道技术规范》(CJJ69—95)中的3.1.3条相关规定计算取值。

桥梁通软件学习

2、桥梁通 CAD 的安装目录宜用西文建立，否则 AutoCAD R14 无法正常运行。 3、为避免软件钥匙的安装影响打印接口（并行口）的输出，应安装设备驱动程序。 方法是：运行桥梁通目录下 drivers 子目录下的 Registry.exe -p ...\Drivers。如果在 Windows 2000 或 Windows NT 环境下运行，用户进入 drivers 子目录，打开并仔细阅读 readme.txt 文件内容。 二、配置 1、PC 机 586 及以上配置，32M 内存，硬盘 50M 剩余空间硬盘。使用 Windows 95 或 98 或 2000 或 NT 中文操作系统；图形平台为 AutoCAD R14。 2、桥梁通 CAD 安装目录 C：\QLTCAD6 下有三个子目录，其中子目录 Autosetup 存 放若干 AutoCAD 的支撑文件。用户在启动 AutoCAD R14 前，应将 AutoCAD R14 的工作 目录设置为 C：\QLTCAD6\Autosetup。方法是：刷新屏幕，将鼠标移至 AutoCAD R14 快 捷 图 标 处 ， 点 击 右 键 ， 再 点 击 “ 属 性 ”， 在 起 始 位 置 (S) 后 面 输 入 C ： \QLTCAD6\Autosetup。这样桥梁通 CAD 为用户提供的 AutoCAD 外部命令可以启动。 三、运行 1、运行桥梁通 CAD 时，必须插入相应的桥梁通的“软件钥匙”，否则桥梁通软件 无法正常运行。 2、用户应在切断电源情况下，将“软件钥匙”插入主机上的打印机接口中，再将 打印机接线插头插入“软件钥匙”上。 3、桥梁通 CAD 安装完毕后，自动在屏幕面板上生成快捷图标， 只需点击它即可运行。也可以点击“开始”按钮的程序中的《桥梁 通 CAD6》下的 qltcad.exe,达到运行的目的。注意，此时必须要插 上“软件钥匙”方可正常运行。 5、为了使更多的设计者在输入数据时不受“软件钥匙”的限制， 我们为用户提供了桥梁通数据编辑器，用户仅需在屏幕面板上点击快捷图标《桥梁通 CAD6 数据编辑器》。也可以点击“开始”按钮的程序中的《桥梁通 CAD6》下的 qltcadedit.exe,达到运行的目的。 6、桥梁通采用了多文档管理系统，可以同时显示若干窗体并打开若干工程文件， 大大方便用户的操作。值得一提的是，打开窗体越多，留给用户的系统资源将会越少。 7、如果操作系统为 Windows95，在运行“桥梁通 CAD”之前先执行桥梁通目录下 的“95 帮助更新程序.exe”，避免进入“桥梁通 CAD”后点击帮助按钮无法响应。 8、点击生成有关构造图（包括钢筋图）按钮，将生成 AutoCAD 的*.scr 或*.lsp 图形文件，用户进入 AutoCAD R14，在 Command 命令项后键入 script+空格+文件名或

市政公用工程相关标准规范强制性条文

市政公用工程相关标准规范强制性条文第二章城市道路桥梁工程标准规范强制性条文第二章主要以城市道路桥梁施工所涉及到的现行标准，规范作为监理人员掌握的重要内容。

主要包括国家标准，行业标准及地方标准等7项标准规范，其中6项为城市道路工程标准规范，1项城市桥梁标准规范，本章讲解将侧重于该7项标准规范重要条文的内容。

第一节城市道路桥梁工程主要技术标准规范熟悉现行7项城市道路桥梁工程标准规范的名称，标准文号。

1.沥青路面施工及验收规范 GB 50092-962.城市道路路基工程施工及验收规范 CJJ 44-913.粉煤灰石灰类道路路堤施工及验收规范 CJJ 4-974.煤渣石灰类道路路堤施工及验收规范 CJJ 5-835.钢渣石灰道路基层施工及验收规范 CJJ 35-906.市政道路工程质量检验评定标准 CJJ 1-907.市政桥梁工程质量检验评定标准 CJJ 2-90第二节城市道路工程标准规范(一)《沥青路面施工及验收规范》GB 50092-96（重要条文）(二)1.路面抗滑表面粗集料应选用坚硬、耐磨、抗冲击性好的碎石活破碎石，不得使用筛选砾石、矿渣及软质集料。

抗滑表层石料的抗滑性能至关重要，规范附录C表C.0.8增补了磨光值、冲击值等指标。

其中磨光值是必须进行的指标。

2.3.当各层均采用沥青碎石混合料时，沥青面层下必须做下封层。

4.5.各类沥青混凝土混合料的技术指标应符合表在2-2-1的规定，并应具有良好的施工性能。

6.7.对于高速公路，一级公路和城市快速路，主干路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机为抗车辙能力进行检验。

8.9.压实成型后的路面进行早期养护，并封闭交通2～6h。

开放交通初期，应设专人指挥，车速不得超过20km/h,并不得刹车或调头。

在未稳定成型的路段上，严禁兽力车和铁轮车通过。

当路面有损坏时，应及时修补。

10.(三)《城市道路路基工程施工及验收规范》CJJ 44-91（重要条文）(四)1.路基施工应按“先地下，后地上”，“先深后浅”的原则，避免道路反复开挖。

桥梁通CAD设计软件使用

桥梁通CAD 目录 1目录使用桥梁通CAD注意事项 1桥梁通CAD功能简介表 3桥梁通CAD辅助计算工具功能表 5桥梁通CAD系统特点 6第1章术语和按钮 71.1 工程管理 71.2 窗体 71.3 其他按钮功能 81.4 编辑或选择 10第2章绘制图框 112.1 概述 112.2 图框数据输入或修改 112.2.1 控制数据 112.2.2 公用数据 122.2.3 图框格式一数据 132.2.4 图框格式二数据 14第3章 AutoCAD R14绘图平台辅助命令 153.1 概述 153.2 辅助命令 153.2.1 创建新的钢筋编号 153.2.2 修改钢筋属性 153.2.3 工程数量表刷新 163.2.4 钢筋大样删除 16第4章盖梁计算与绘图 174.1 概述 174.2 功能 174.2.1 计算与绘图共同部分 174.2.2 计算部分 174.2.3 绘图部分 184.3 编制原理 184.3.1 计算部分 184.3.2 绘图部分 194.4 用户界面 204.5 如何进行盖梁设计 204.5.1 样板文件的使用 204.5.2 建立用户工程文件名 204.5.3 输入盖梁尺寸 204.5.4 输入上部横断面数据 212 目录桥梁通CAD 4.5.5 输入设计数据 214.5.6 生成盖梁离散图 224.5.7 输入盖梁材料 224.5.8 进入设计检查 224.5.9 浏览和打印盖梁计算书 234.5.10生成弯矩、剪力包络图和裂缝配筋图 244.5.11生成钢筋构造图的钢筋数据 244.5.12输入或修改钢筋数据 254.5.13钢筋数据和钢筋横断面数据说明 264.6 工程应用及示例 30第5章桩柱式桥墩计算与绘图 365.1 概述 365.2 功能 365.3 算法说明 375.4 用户界面 385.5 如何进行桩柱桥墩设计 385.5.1 样板文件的使用 385.5.2 建立用户工程文件名 385.5.3 输入基本尺寸 385.5.4 输入上部横断面数据 395.5.5 输入设计数据 395.5.6 生成桩柱离散图 405.5.7 输入桩柱材料 405.5.8 输入水位数据 415.5.9 输入地质资料数据 415.5.10 进入设计检查 425.5.11 浏览和打印桩柱式桥墩计算书 435.5.12 生成一般构造图 435.5.13 生成挡块钢筋构造图 445.5.14 生成系梁钢筋构造图 445.5.15 生成桩柱钢筋构造图 445.6 工程应用及示例 45第6章重力式U型桥台计算与绘图 516.1 概述 516.2 功能 516.3 计算说明 536.4 用户界面 556.5 如何进行U台设计 556.5.1 样板文件的使用 55桥梁通CAD 目录 3 6.5.2 建立用户工程文件名 556.5.3 输入U台尺寸 556.5.4 输入U台材料 566.5.5 输入设计数据 576.5.6 计算书输出数据 576.5.7 进入设计检查 576.5.8 浏览和打印U型桥台计算书 586.5.9 生成U型桥台一般构造图 586.5.10 生成U型桥台台帽钢筋构造图 586.6 工程应用及示例 59第7章辅助计算工具 617.1 矩形截面配筋及裂缝计算 627.2 圆形截面配筋及裂缝计算 637.3 I型或T型截面配筋及裂缝计算 647.4 单排桩墩顶位移计算 657.5 简支结构布载计算 667.6 群桩计算 677.7 土中最大弯矩计算 687.8 桩长计算 697.9 螺旋箍筋长度计算 707.10浏览钢筋外径、内径、每米重数据表 717.11浏览钢筋长度折减表 717.12直+缓+圆+缓+直的座标及高程计算 727.13桥下通航控制高程拉坡计算 73第8章桩柱式桥台计算与绘图 748.1 用户界面 748.2 如何进行桩柱桥台图纸设计 748.2.1 桥台一般构造图 748.2.2 耳背墙钢筋构造图 768.2.3 搭板钢筋构造图 778.2.4 桩柱钢筋构造图 788.2.5 系梁钢筋构造图 79第9章承台柱式墩绘图 809.1 用户界面 809.2 如何进行承台柱式墩图纸设计 809.2.1 桥墩一般构造图 809.2.2 挡块钢筋构造图 829.2.3 墩柱钢筋构造图 839.2.4 承台钢筋构造图 844 目录桥梁通CAD 9.2.5 桩基钢筋构造图 85第10章承台肋式台绘图 8610.1 用户界面 8610.2 如何进行承台肋式台图纸设计 8610.2.1 桥台一般构造图 8610.2.2 耳背墙钢筋构造图 8710.2.3 桥头搭板钢筋构造图 8810.2.4 肋台台身钢筋构造图 8910.2.5 承台钢筋构造图 9010.2.6 桩基钢筋构造图 91第11章柱接盖梁桥墩绘图 9211.1 用户界面 9211.2 如何进行柱接盖梁桥墩图纸设计 9211.2.1 桥墩一般构造图 9211.2.2 挡块钢筋构造图 9211.2.3 桩基钢筋构造图 94第12章桩接盖梁桥台绘图 9512.1 用户界面 9512.2 如何进行桩接盖梁桥台图纸设计 9512.2.1 桥台一般构造图 9512.2.2 耳背墙钢筋构造图 9612.2.3 桥头搭板钢筋构造图 9712.2.4 桩基钢筋构造图 97第13章扩基柱式墩绘图 9813.1 用户界面 9813.2 如何进行扩基柱式墩图纸设计 9813.2.1 桥墩一般构造图 9813.2.2 挡块钢筋构造图 9913.2.3 墩柱钢筋构造图 10013.2.4 扩大基础钢筋构造图 101第14章扩基肋式台绘图 10214.1 用户界面 10214.2 如何进行扩基肋式台图纸设计 10314.2.1 桥台一般构造图 10314.2.2 耳背墙钢筋构造图 10414.2.3 桥头搭板钢筋构造图 10414.2.4 肋台台身钢筋构造图 10514.2.5 扩大基础钢筋构造图 106第15章薄壁桥台绘图 107桥梁通CAD 目录 5 15.1 用户界面 10715.2 如何进行薄壁桥台图纸设计 10815.2.1 薄壁桥台一般构造图 10815.2.2 薄壁耳墙钢筋构造图 10915.2.3 桥头搭板钢筋构造图 11015.2.4 薄壁台帽钢筋构造图 11115.2.5 薄壁台身钢筋构造图 11215.2.6 薄壁承台钢筋构造图 11315.2.7 薄壁桩基钢筋构造图 11415.2.8 薄壁支撑梁钢筋构造图 11515.2.9 薄壁锥坡、裙墙构造图 116第16章绘制桥型布置图 11716.1 概述 11716.2 程序功能 11716.3 用户界面 11916.4 如何进行桥型图绘制 11916.4.1 样板文件的使用和建立用户工程文件名 11916.4.2 桥名、斜交角度、桥面横坡 11916.4.3 选择墩台编号和结构形式 11916.4.4 输入桥型图控制数据 12016.4.5 地面线和竖曲线数据 12116.4.6 输入被交路数据 12216.4.7 护栏横断面数据 12216.4.8 上部梁板断面数据 12316.4.9 钻孔资料 12416.4.10 输入墩台的高度、桩长、墩台中线与桥中线距离 12516.4.11 输入桥墩或桥台尺寸 12616.4.11.1 不同结构形式的桥墩尺寸 12616.4.11.2 不同结构形式的桥台尺寸 12916.4.12 输入耳背墙尺寸 13316.4.13 快速输入其他桥墩或桥台尺寸 13316.4.14 图框数据 13416.4.15 部分桥型图示例 134第17章一联制动力和温度力计算 13717.1 概述 13717.2 功能 13717.3 用户界面 13817.4 如何进行一联制动力和温度力计算 13817.4.1 样板文件的使用 1386 目录桥梁通CAD 17.4.2 建立用户工程文件名 13817.4.3 输入联孔、制动力、温度数据 13817.4.4 输入支座数据 13817.4.5 输入墩台刚度 13917.4.6 计算墩台刚度 14017.4.7 计算水平力 14017.4.8 进入计算检查 14117.4.9 浏览和打印水平力表 141第18章补充说明 14218.1 自定义荷载 14218.2 如何浏览汽车（或挂车）纵向排列图 14218.3 如何绘制实体桥墩一般构造图 14318.4 如何在AutoCAD环境中快速调入桥梁通图形 144第19章附录-计算结果输出文件 14519.1 盖梁计算书 14519.2 桩柱式桥墩计算书 15419.3 其他计算书 162桥梁通CAD 注意事项和功能简介 1使用桥梁通CAD注意事项一、安装1、安装应在Windows 95或98或2000或NT操作系统下进行，先插入桥梁通CAD 光盘或软盘第一张，键入setup，并按提示一步步安装。

城市过水箱涵细则

邵东国际商贸城过水箱涵工程监理实施细则编制：审批：邵阳市 xx 建设监理有限公司xx国际商贸城过水箱涵工程项目监理部2015 年 11月 22 日目录12377916箱涵实施工程监理细则一.总则1、工程概况：工程名称： xx 国际商贸城过水箱涵工程工程地点：国际商贸城内建设单位： xx 生态产业园开发建设投资有限责任公司设计单位： xxx 城市规划设计研究院监理单位：邵阳市xx 建设监理有限公司施工单位：湖南xx 园林建设有限公司工程概况 : 拟建箱涵位于 xxx 商贸城内，涵洞设计起点 (K0-17.542)为景秀路设计桩号 K0+312.458 处明渠，设计终点 (K0+602.146)为聚财路规划河道明渠，是国际商贸城内改道的大禾塘河道的重要组成部分。

该箱涵为两孔过水箱涵（涵洞为 2-8×6.3m 钢筋混凝土箱涵），每孔净跨径为 8 米、净高 6.3 米，标准节段长 15 米，共划分 23 个节段。

箱涵在景秀路与金声路交叉口处设置半径为 75 米的圆曲线，在金声路和聚财路交叉口处设置半径为 85米的圆曲线，其余段均为直线。

箱涵涵身全长 619.688 米，出入口处各设置20 米长的挡土墙顺接段，箱涵顶部覆土厚度为 2.79～5.71 米。

2、编制依据：①《混凝土结构工程施工质量验收规范》（ GB50204-2015）②《给水排水构筑物施工及验收规范》③《建筑地基基础工程施工质量验收规范》（ GBJ50202-2012）④ 本工程设计图及相关资料⑤ 本工程监理规划⑥ 本工程施工组织设计3、监理控制要点：（1）箱涵支护桩的放线定位；（2）原材料进场报验及现场见证取样送检；（3）基坑开挖、排水；（4）钢筋、壁板模板制作与安装；（5）砼浇筑；（6）箱涵回填与压实；（7）工程进度计划与节点控制；（8）安全、文明施工措施。

4、监理方法：（1）重点部位和重点工序以及隐蔽工程实行旁站监理；（2）施工过程中实行巡视检查；（3）对原材料实行见证取样；（4）在施工单位自检合格的基础上，按一定比例独立进行检查或检测的平行检验；（5）监理依据委托监理合同进行监督；（6）在施工监理过程中，执行严格监理，热情帮助相结合的原则。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

距桥面边缘 50mm，高出桥面铺装 1000mm。
混凝土护栏每隔 3～5m 设置一道假缝，宽 5mm，深 20mm；墩顶中心处设 10mm
宽断缝，桥面伸缩缝处缝宽与梁端缝宽相同。
3. 设计计算
1）基础资料：
（1）计算手段：采用有限元程序以及手工计算。 （2）材料参数：混凝土、钢筋的相关参数按规范选取。 2）需要计算的部位：防撞护栏强度验算。 3）主要荷载：结构重力、汽车碰撞荷载。 4）计算原则及模型 （1）碰撞力大小和作用点：碰撞荷载执行《公路交通安全设施设计规范》 (JTG D81-2006)第 4 节规定；作用点距护栏顶面 50mm 处。 （2）计算模型：纵向取 1m 防撞护栏长，可视为悬臂梁受集中力作用，矩 形截面受弯。 5）设置钢筋混凝土防撞护栏的桥梁，应对上部承重结构及直接受力部位(如 主梁、桥面板、悬臂板等)进行验算。必要时应加强梁、板等承重结构的尺寸和 配筋，确保安全。 4.注意事项 1）桥梁护栏的任何部分不得侵入现行《公路工程技术标准》（JTG B01）规 定的公路建筑限界内。 2）墙式钢筋混凝土护栏材料规格、制作工艺、施工安装、质量要求和验收 标准均应符合《公路交通安全设施设计规范》(JTG D81-2006)与《公路交通安 全设施施工技术规范》（JTG F71-2006）。 3）预制箱梁和 T 梁的护栏施工宜采取先浇筑护栏，再浇筑调平层的顺序， 同时应注意护栏预留钢筋与桥面现浇层钢筋的有效连接。 空心板的护栏施工宜采取先浇筑整体化混凝土现浇层，再浇筑护栏的顺序， 做好施工界面凿毛处理。 4）部分钢筋在上部梁板、耳背墙中预埋，施工前要详细阅读相关图纸。伸 缩缝、交通标志、交通安全设施、桥梁护网、泄水管、声屏障等设施在护栏中 的预埋件、预留孔、预留槽要根据相关设计预留。
图号
QGY(1)-1-01～03 QGY(1)-1-04～06 QGY(1)-1-07～10 QGY(1)-1-11～16 QGY(1)-2-01～02 QGY(1)-2-03～08 QGY(1)-3-01～02 QGY(2)-4-01～02 QGY(2)-4-03～04
QGY(2)-4-05 QGY(2)-5-01～02
3. 竖向泄水孔在桥面靠近防撞栏处设置，间距根据桥面宽度、纵坡、横坡 及降雨强度综合考虑，一般取 4～5m。凹曲线前后 10m 内、合成坡度不超过 0.5% 的路段需要加密至 3m。
对于沥青砼桥面铺装，在桥面高程较低侧靠近防撞栏或路缘石处沿纵桥向 设置碎石盲沟，以利排水。
4. 泄水管材料、管径 1）泄水管材料一般采用 PVC 管。 2）竖向泄水管管径一般为Φ15cm。 3）纵向排水管管径采用Φ15～Φ30cm。 4）设置在桥墩处的泄水管直径采用Φ15～Φ30cm。 5）管与管之间采用二通管、三通管相连。 5. 本参考图给出了常规的泄水管间距及管径，使用时应根据本参考图给出 的水文、水力计算公式根据实际情况作出调整。 1）水文计算 （1）设计重现期 按公路的重要程度，取设计重现期为 5 年。 （2）汇水面积及径流系数
公路－Ⅰ级 一级 Ⅰ类 B级
三、主要材料 原材料应有供应商提供的出厂检验合格证明书，并应按《公路桥涵施工技
术规范》（JTG/T F50-2011）规定的检验项目、批次规定，严格实施进场检验。 1．混凝土 1) 水泥：应采用品质稳定的普通硅酸盐水泥或硅酸盐水泥，碱含量不宜大
于 0.60%，熟料中 C3A 含量不应大于 8.0%。其余技术要求尚应符合《通用硅酸盐 水泥》（GB 175-2007）的规定，不应使用其它品种水泥。
桥梁护栏、搭板混凝土采用 C30，搭板下及斜交搭板三角段混凝土采用 C20； 伸缩缝预留槽采用 C50 钢纤维混凝土。
2．普通钢筋 普通钢筋采用 HRB335 钢筋，钢筋应符合《钢筋混凝土用钢 第二部分：热 轧带肋钢筋》（GB1499.2-2007）的规定。 HRB335 钢筋主要采用了直径 d=10、12、16、20、22mm 五种规格。 3.其他材料 1）钢板：应采用《碳素结构钢》(GB/700－2006)规定的 Q235B。支座预埋 钢板采用 Q235NH 钢材，其性能应符合《耐候结构钢》(GB/T 4171-2008)的规定。 2）支座：采用板式橡胶支座，应采用氯丁橡胶（CR）生产，其材料和力学 性能均应符合《公路桥梁板式橡胶支座》（JT/T4-2004）的规定，支座安装应按 厂家要求进行。 3）泄水管宜采用 PVC 材料(白色)，聚氯乙烯含量不应低于 80%，其性能应 符合《无压埋地排污、排水用硬聚氯乙烯(PVC-U)管材》（GB/T 20221-2006）的 要 求 ， 管 件 联 结 应 符 合 《 建 筑 排 水 用 硬 聚 氯 乙 烯 （ PVC-U ） 管 件 》（ GB/T 5836.2-2006）的要求。泄水管及管盖配合应联结牢固，宜采用卡扣式联结。 四、桥梁防撞护栏 1. 桥梁护栏防撞等级
QGY(2)-6-01 QGY(2)-7-01～02 QGY(2)-8-01～04 QGY(2)-9-01～02
页码
7 3 3 4 6 2 6 2 2 2 1 2 1 2 4 2
序号
图
名
图号
页码
说
一、技术标准与设计规范 1.《公路工程技术标准》(JTG B01-2003) 2.《公路桥涵设计通用规范》(JTG D60-2004) 3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004) 4.《公路交通安全设施设计规范》(JTG D81-2006) 5.《公路交通安全设施设计细则》(JTG/T D81-2006) 6.《公路交通安全设施施工技术规范》（JTG F71-2006） 7.《高速公路交通工程及沿线设施设计通用规范》(JTG D80-2006) 8.《公路桥梁伸缩装置》（JT/T 327-2004） 9.《公路桥梁养护规范》（JTG H11-2004） 10.《公路桥涵施工技术规范》（JTG/T F50-2011） 11．《公路工程质量检验评定标准》（JTG F80/1-2004） 12.《公路排水设计规范》(JTJ 018-97) 13.《公路工程基桩动测技术规程》（JTG/T F81-01-2004） 14.《混凝土灌注桩用钢薄壁声测管及使用要求》(JT/T 705-2007) 15.《公路桥梁板式橡胶支座》（JT/T4-2004） 16.《公路桥梁板式橡胶支座规格系列》(JT/T 663-2006) 17.《公路桥梁盆式支座》（JT/T 391-2009） 18.《钢筋混凝土用钢 第二部分：热轧带肋钢筋》（GB1499.2-2007） 19.《耐候结构钢》（GB/T 4171-2008） 20.《碳素结构钢》(GB/700-2006)
4. 搭板顶设置与桥梁一致的路面结构与防水粘结层。搭板纵、横坡与路 面纵、横坡一致。
5. 搭板顶玻纤格栅原材料宜采用原生聚乙烯或聚氯乙烯材料，纵横向抗 拉强度应不小于 65kN/m，延伸率不大于 4%。玻纤格栅须为自粘型格栅。
6. 考虑到台后填料尚有沉降等因素，建议在适当位置预留注浆孔；注浆 孔间距建议取 2m。
1. 桥面现浇层顶面洒铺沥青防水粘结层，顶面摊铺 110mm 厚的沥青混凝 土桥面铺装。
桥面防水可考虑采用沥青基类材料，材料本身的物理和化学指标应满足 《路桥用材料标准九项》(JT/T 531-538.589-2004)的要求。桥面现浇层施工要 参照水泥混凝土桥面铺装相关施工技术要求执行。
2. 桥面排水分为管排式和直排式泄水管。管排式泄水管：适应于跨地方路、 高速公路、水源保护区、风景区、立交内及易冲刷路段的桥梁。直排式泄水管： 适应于跨河沟等对环保要求不高的桥梁处。
2．桥梁防撞护栏型式
综合考虑护栏的防撞性能、受碰撞后的护栏变形程度、美观和环境要求及
护栏的全寿命周期成本，标准化设计选用钢筋混凝土墙式防撞护栏。
在不改变护栏迎撞面截面形状的基础上，适当调整护栏背面形状。
桥梁外侧选用 SS 级加强型钢筋混凝土墙式护栏，底宽 500mm，带 100mm 挂
壁，高出桥面铺装 1100mm；内侧选用 SAm 级 F 型钢筋混凝土墙式护栏，底宽 450mm，
五、桥台搭板 1. 由于桥台与桥头路基存在不均匀沉降，均须在台后设置桥台搭板。 2. 一般情况下：当台后填土高度＜5m 时，桥台搭板长度取 6m；当台后填
土高度≥5m 时，桥台搭板长度取 8m；搭板厚度取 350mm。特殊路基段，应根据 实际情况进行调整。
3. 搭板的设置需与桥台、耳墙构造、路基路面宽度、路面结构层类型相 适应。
2）细骨料：应采用硬质洁净的天然中粗河砂，也可使用经专门机组生产、 并经试验确认的机制砂，其细度模数宜为 2.6～3.2，含泥量不应大于 2.0%，其 余技术要求应符合《公路工程集料试验规程》（JTG E42-2005）的规定。
3）粗骨料：应采用坚硬耐久的碎石或卵石，空隙率宜小于 40%，压碎指标 宜小于 20%，粗骨料母岩的抗压强度与混凝土设计强度之比应不小于 1.5，含泥 量不应大于 1.0%，泥块含量不应大于 0.5%，针片状含量宜小于 10%；粒径宜为 5mm～20mm，连续级配，最大粒径不应超过 25mm，且不应大于钢筋最小净距的 3/4。其余技术要求应符合《公路工程集料试验规程》（JTG E42-2005）的规定。
7. 桥台搭板采用整体浇筑，正交正做，斜交斜做。 8. 搭板采用 C30 混凝土现浇，搭板和垫层间用 C20 混凝土填筑，斜交搭 板后三角段采用 350mm 厚 C20 混凝土填筑。 9. 设计计算 1）基础资料： （1）计算手段：采用有限元程序及手工计算。 （2）材料参数：混凝土、钢筋的相关参数按规范选取。 2）需要计算的部位：搭板强度计算。 3）主要荷载：结构重力、路面荷载、汽车荷载。 10. 为减少桥头路基沉降，应严格控制桥头路堤填土质量和压实度，压实 度不小于 96%。 六、桥面防水与排水
8 桥面泄水管构造图（一）～（二）
9 80 型伸缩缝构造图（一）～（二） 10 160 型伸缩缝构造图（一）～（二） 11 伸缩缝处护栏挡板构造图 12 桥梁护网构造图（一）～（二） 13 桩基检测管构造图 14 桥台锥坡示意图（一）～（二） 15 桥面连续钢筋构造图（一）～（四） 16 背墙防落物预埋件布置示意图（一）～（二）
