桥梁结构与识图1桥梁的基本知识

1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。

桥位平面图、桥位地质断面图。

2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。

立面图、侧立面图。

3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。

详图、构件结构图。

4.设计说明，表示施工上要求的图纸。

一、识读桥梁工程图
桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。

如图11-2所示。

图11-2 桥梁的基本组成。

看懂桥梁施工图及识图构造物配筋图方法桥梁施工图及识图构造物配筋图方法桥梁是交通的重要组成部分，其建设需要高超的技艺和严谨的工程设计。

其中，桥梁施工图及识图构造物配筋图是桥梁施工的关键依据。

本文将介绍如何看懂桥梁施工图及识图构造物配筋图，帮助相关人员更好地理解并掌握桥梁施工的技巧和方法。

一、整体阅读在拿到桥梁施工图后，首先需要从整体上了解图纸的比例、标高、尺寸等基本信息。

这些信息能够帮助你建立对整个桥梁结构的宏观认识，为后续的深入阅读打下基础。

同时，注意观察图纸的细节，如线条的粗细、构件的连接方式等，这些都会影响桥梁的施工和质量。

二、构造物配筋图构造物配筋图是施工图中的核心部分，它展示了桥梁各个部位的配筋情况。

要理解构造物配筋图，需要掌握以下基础知识：1、钢筋的类型：根据桥梁的不同部位和不同作用，选择不同种类的钢筋。

如直径、形状、抗拉强度等。

2、钢筋的布置：了解钢筋在桥梁各个部位的分布情况，以及它们之间的间距和排布方式。

3、钢筋的连接：熟悉钢筋之间的连接方式，如焊接、捆扎等，以及连接点的设置和处理。

在阅读构造物配筋图时，需要注意观察细节，理解图纸中标注的含义。

例如，观察钢筋的布置是否合理，连接方式是否符合规范等。

同时，需要结合实际情况，考虑施工条件和工艺，从而更好地理解图纸。

三、施工注意事项在阅读桥梁施工图及识图构造物配筋图时，需要注意以下事项：1、施工前需要仔细阅读施工图，了解设计意图和要求。

2、根据图纸要求，提前做好施工准备工作，包括材料采购、设备调试等。

3、在施工过程中，严格遵守设计要求和施工规范，确保施工质量。

4、遇到问题时，及时与设计师沟通，避免因误解图纸而导致施工质量问题。

5、注意施工安全，遵守安全规定，确保施工人员的生命安全。

四、总结看懂桥梁施工图及识图构造物配筋图是桥梁施工的关键环节。

相关人员需要从整体上了解施工图，掌握构造物配筋图的阅读方法，注意施工中的安全事项。

只有深入理解施工图，才能更好地指导桥梁施工，确保桥梁的建设质量和安全性能。

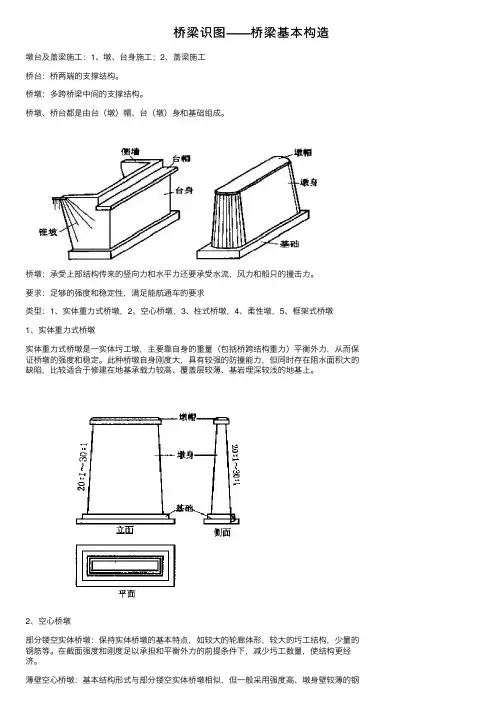

桥梁识图——桥梁基本构造墩台及盖梁施⼯：1、墩、台⾝施⼯；2、盖梁施⼯桥台：桥两端的⽀撑结构。

桥墩：多跨桥梁中间的⽀撑结构。

桥墩、桥台都是由台（墩）帽、台（墩）⾝和基础组成。

桥墩：承受上部结构传来的竖向⼒和⽔平⼒还要承受⽔流，风⼒和船只的撞击⼒。

要求：⾜够的强度和稳定性，满⾜能航通车的要求类型：1、实体重⼒式桥墩，2、空⼼桥墩，3、柱式桥墩，4、柔性墩，5、框架式桥墩1、实体重⼒式桥墩实体重⼒式桥墩是⼀实体圬⼯墩，主要靠⾃⾝的重量（包括桥跨结构重⼒）平衡外⼒，从⽽保证桥墩的强度和稳定。

此种桥墩⾃⾝刚度⼤，具有较强的防撞能⼒，但同时存在阻⽔⾯积⼤的缺陷，⽐较适合于修建在地基承载⼒较⾼、覆盖层较薄、基岩埋深较浅的地基上。

2、空⼼桥墩部分镂空实体桥墩：保持实体桥墩的基本特点，如较⼤的轮廊体形，较⼤的圬⼯结构，少量的钢筋等。

在截⾯强度和刚度⾜以承担和平衡外⼒的前提条件下，减少圬⼯数量，使结构更经济。

薄壁空⼼桥墩：基本结构形式与部分镂空实体桥墩相似，但⼀般采⽤强度⾼、墩⾝壁较薄的钢筋混凝⼟构件。

3、柱式桥墩柱式桥墩是⽬前公路桥梁中⼴泛采⽤的桥墩型式。

它具有线条简捷、明快、美观，既节省材料数量⼜施⼯⽅便的特点，特别适⽤于桥梁宽度较⼤的城市桥梁和⽴交桥。

柱式桥墩⼀般可分为独柱、双柱和多柱等形式，它可以根据桥宽的需要以及地物地貌条件任意组合。

柱式桥墩由承台、柱式墩⾝和盖梁组成，对于上部结构为⼤悬臂箱形截⾯，墩⾝可以直接与梁相接。

柱式墩⼀般⽤混凝⼟标号为20～30号的钢筋混凝⼟构件组成。

4、框架式桥墩（1）构造形式：⼀般构造，V形墩、X形墩及Y形墩。

（2）V形墩、Y形墩及X形墩的特点：美观，但结构构造⽐较复杂、施⼯⽐较⿇烦。

V形桥墩Y形桥墩Y型、双柱式墩双柱式墩元江世界第⼀⾼桥，全桥长801⽶，为 58＋182＋265＋194＋70⽶五不等跨预应⼒混凝⼟连续钢构桥，⽔⾯⾄桥⾯⾼度163⽶。

桥下部结构均采⽤双柱式薄壁墩⾝。

一、识图分析题图1某大桥总体布置图（1）桥梁全长为：米，标准跨径为米。

（2）上部结构梁体按照静力体系分为（简支梁还是连续梁），梁体横截面形式为。

（3）桥面总宽为米，净宽为米。

（4）箱梁高度米，盖梁厚度为米。

（5）下部结构结构形式为：桥墩，桥台，基础。

（6）桥墩基础厚度为米、长度米、宽度米；礅柱高度为米（不含盖梁），直径米。

图2 箱梁预应力钢束构造图图3墩柱钢筋构造图2．图2为某大桥箱梁预应力钢筋图，读图回答：（1）预应力钢束共有 束。

梁端伸缩缝宽度为 。

（2）钢束1N 、2N 、3N 、4N 在跨中截面距离梁底面的距离分别为 、 、 、 。

在支点截面距离梁底的距离分别为 、 、 、 。

（3）箱梁跨中截面顶板厚度 ，腹板厚度 ，底板厚度 。

（4）材料表中预应力钢束规格符号2.155s的意思是 。

（5）预应力钢束为什么要在梁两端逐渐弯起？3、图3为某大桥桥墩钢筋构造图，读图回答问题。

（1）①号钢筋作用 ，直径 ，根数 ，长度 。

（2）②号钢筋名称 ，直径 ，如何布置 。

（3）③号钢筋名称 ，作用 ，间距： 。

（4）④号钢筋名称 ，作用 ，如何布置： 。

（5）钢筋保护层厚度为 。

4.下图为某大桥的桥台盖梁钢筋构造图，识图完成下表（共15分）。

5.下图为某涵洞一般构造图，识图回答问题（共9分）。

(1)洞口属于形式，采用的材料为。

(2)帽石的尺寸为（长、宽、高）。

(3)盖板一共有块，盖板的尺寸为（长、宽、高），盖板采用的材料为。

(4)涵台的尺寸为，涵台采用的材料为。

(5)涵洞净空高度为，涵洞净跨为。

(6)洞身设计流水坡度为。

(7)涵台基础尺寸为（长、宽、高），涵台基础采用的材料为。

(8)铺底的尺寸为（长、宽、高）。

(9)路基的宽度为，涵洞的总长度为。
