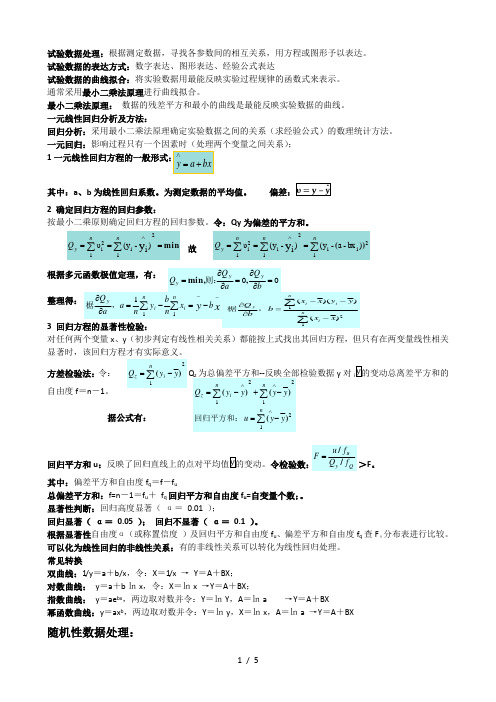

试验数据处理:根据测定数据,寻找各参数间的相互关系,用方程或图形予以表达。
试验数据的表达方式:数字表达、图形表达、经验公式表达试验数据的曲线拟合:将实验数据用最能反映实验过程规律的函数式来表示。
通常采用最小二乘法原理进行曲线拟合。
最小二乘法原理: 数据的残差平方和最小的曲线是最能反映实验数据的曲线。
一元线性回归分析及方法:回归分析:采用最小二乘法原理确定实验数据之间的关系(求经验公式)的数理统计方法。
一元回归:影响过程只有一个因素时(处理两个变量之间关系); 1其中:a 、b 为线性回归系数。
为测定数据的平均值。
2 确定回归方程的回归参数:按最小二乘原则确定回归方程的回归参数。
令:Qy 为偏差的平方和。
故3 对任何两个变量x 、y (初步判定有线性相关关系)都能按上式找出其回归方程,但只有在两变量线性相关显著时,该回归方程才有实际意义。
方差检验法:令:y 对自由度f =n -1。
据公式有:回归平方和u:F α其中:偏差平方和自由度f q =f -f u总偏差平方和:f=n -1=f u + f q 回归平方和自由度f u =自变量个数;。
显著性判断:回归高度显著( α= 0.01 ); 回归显著( α= 0.05 ); 回归不显著( α= 0.1 )。
根据显著性自由度α(或称置信度 )及回归平方和自由度f u 、偏差平方和自由度f q 查F α分布表进行比较。
可以化为线性回归的非线性关系:有的非线性关系可以转化为线性回归处理。
常见转换双曲线:1/y =a +b/x ,令:X =1/x → Y =A +BX ; 对数曲线: y =a +b ㏑x ,令:X =㏑x →Y =A +BX ;指数曲线: y =ae bx ,两边取对数并令:Y =㏑Y ,A =㏑a →Y =A +BX幂函数曲线:y =ax b ,两边取对数并令:Y =㏑y ,X =㏑x ,A =㏑a →Y =A +BX随机性数据处理:min ===∑∑∧21i 12i )i -(y υy n n y Q 21i i 21i 12i )bx -a -(y )i -(y υy )(∑∑∑===∧nn n y Q1、时域与幅值域分析内容:时域内容有自相关函数和互相关函数;幅值域有均值、方差、均方差、概率密度函数等。
车辆道路模拟试验系统随着我国汽车工业的迅猛发展,尤其是我国加入WTO后,伴随着新的《汽车产业发展政策》以及《缺陷汽车产品召回管理规定》的出台,汽车工业面临着新的机遇和挑战,努力提高汽车整车质量和加快新车型的研发速度是汽车工业的唯一出路,这不仅对汽车工业提出了更高的要求,同时也对试验设备制造业提出了新的课题,如何更加逼真的模拟道路试验并缩短试验时间以缩短新车型的研发周期成了汽车工业和试验设备制造业的共同追求。
1.道路模拟试验的发展和回顾从1886年世界第一辆真正意义的汽车诞生以来,汽车工业走过了一百多年的发展历程。
汽车的诞生彻底改变了人民的生活,同时对汽车也提出了新的要求:行驶寿命、行驶安全等等,如何更好的提高汽车的行驶寿命,同时又要降低成本成了汽车研发工程师的追求,于是提出了全历程的道路试验——试车场跑道跑车试验,通过试验为汽车研发工程师提供了宝贵的设计更改依据,但随着汽车工业的进一步发展,汽车工业的竞争日趋激烈要求汽车制造商必须更快的推出新一代的车型,才能保证在激烈的市场竞争中立于不败之地,于是到了20世纪60年代出现了室内台架模拟试验。
1.1简单路面模拟道路试验经历了漫长的发展历程,即使到了今天在汽车工业发展相对落后的中国仍在使用这种方法,这种方法存在着先天的缺点:试验结果受天气以及驾乘人员等因素的影响较大,试验结果的精度以及重复性较差,试验周期长。
到了20世纪60年代,汽车的设计和试验随着电液伺服闭环技术的日趋成熟逐渐由静态力学试验模式发展到动态特性的研究,1962年美国通用汽车公司凯迪拉克轿车部提出了委托美国MTS公司设计制造一台汽车道路模拟机的计划,经过双方密切合作于1965年制造完毕并投入使用,这就是世界上第一台汽车道路模拟机。
其输入信号是这样获得的:对安装在车身上的加速度传感器测得的加速度信号进行两次积分获得车身对路面的绝对位移,通过安装在车身两侧的测试轮测量测试轮与汽车车身的相对位移,二者的差就是路面高程在时间历程上的波形,即汽车道路模拟机的输入信号,但这种方法存在其很大的缺点:轮胎的包容性未能被模拟;存在轨迹误差。
carsim相关实验报告汽车模拟器(Carsim)相关实验报告引言:汽车模拟器(Carsim)是一种先进的虚拟仿真系统,可以模拟车辆在不同道路和环境条件下的行驶情况。
本实验旨在通过Carsim模拟器,对车辆的动力学性能、悬挂系统和制动系统等进行测试和分析,以便更好地理解汽车的行驶原理和优化车辆性能。
实验一:动力学性能测试在本实验中,我们选择了一辆普通轿车作为测试对象,通过Carsim模拟器进行动力学性能测试。
首先,我们设置了不同的车速和转向角度,观察车辆的加速度和转向响应。
实验结果表明,车辆的加速度与发动机功率和质量有关,而转向响应则受到转向系统和悬挂系统的影响。
通过调整这些参数,我们可以改善车辆的动力学性能,提高操控性和舒适性。
实验二:悬挂系统测试悬挂系统是车辆的重要组成部分,对车辆的行驶稳定性和舒适性有着重要影响。
在本实验中,我们通过Carsim模拟器测试了不同类型的悬挂系统对车辆行驶性能的影响。
实验结果显示,采用独立悬挂系统的车辆在通过颠簸路面时具有更好的悬挂性能,能够减少车身的倾斜和颠簸感,提高行驶的平稳性和舒适性。
而传统的刚性悬挂系统则对车辆的操控性能有一定的提升作用。
因此,在选择悬挂系统时,需要根据不同的需求进行权衡和选择。
实验三:制动系统测试制动系统是车辆安全性的关键因素之一,对车辆的制动距离和稳定性有着重要影响。
在本实验中,我们通过Carsim模拟器测试了不同制动系统对车辆制动性能的影响。
实验结果显示,采用盘式制动系统的车辆具有更短的制动距离和更好的制动稳定性,能够更有效地控制车辆的速度。
而鼓式制动系统则在制动力分配和制动温度方面存在一定的不足。
因此,在选择制动系统时,需要根据车辆的使用环境和需求进行合理选择。
结论:通过Carsim模拟器的实验,我们对车辆的动力学性能、悬挂系统和制动系统等进行了全面的测试和分析。
实验结果表明,通过调整车辆的参数和选择适当的悬挂系统和制动系统,可以改善车辆的性能和行驶稳定性,提高操控性和舒适性。
汽车主动悬架系统建模及动力特性仿真分析首先,我们需要对汽车主动悬架系统进行机械建模。
主动悬架系统主要由减震器、弹簧、控制器和执行器组成。
减震器负责吸收车辆运动过程中的冲击力,提供较好的悬挂效果;弹簧则起到支撑车身和调整悬挂硬度的作用;控制器负责监测车辆的运动状态,并根据传感器的反馈信号调整悬挂硬度;执行器负责根据控制信号改变减震器的工作状态。
这些组成部分可以用方程和图表表示,以便进行后续仿真分析。
接下来,我们可以进行汽车主动悬架系统的动力特性仿真分析。
在仿真分析中,我们可以改变各个部件的参数,如弹簧硬度、减震器阻尼、控制器的响应时间等,以观察这些参数对悬挂系统的影响。
通过仿真分析,我们可以得到不同参数下悬挂系统的动力特性,如车辆的悬挂位移、车身加速度、车轮载荷等。
同时,我们也可以通过仿真分析来验证主动悬架系统对车辆行驶稳定性和驾驶舒适性的改善效果。
比较不同参数下的悬挂系统对车辆悬挂位移和车身加速度的变化,可以评估不同参数下的系统性能。
此外,还可以通过对比不同参数下车轮载荷的变化来了解悬挂系统对车辆操控性的改善效果。
通过这些仿真分析,我们可以得到最佳的悬挂系统参数,以优化车辆的行驶稳定性和驾驶舒适性。
总之,汽车主动悬架系统的建模和动力特性仿真分析是对该系统性能评估的重要环节。
通过对系统进行机械建模和动力仿真分析,可以得到系统的动力特性,并评估系统的改善效果。
这些分析结果将为系统设计和优化提供指导,以满足驾驶者的驾驶需求和提高汽车悬挂系统的性能。
汽车仿真模型分析报告在进行汽车仿真模型分析报告之前,我们首先需要明确分析的目标和方法,以便能够准确地评估汽车模型的性能和行为。
本报告旨在对汽车仿真模型进行全面的分析和评估。
1. 模型描述和假设在本节中,我们将描述汽车仿真模型的结构和基本假设。
模型的结构描述包括汽车的物理特性、动力系统、操控系统、驱动模型等。
假设部分包括对道路和环境条件的假设,以及对驾驶员行为和决策的假设。
2. 参数估计在本节中,我们将讨论如何估计和确定汽车仿真模型中的参数。
参数估计包括对汽车的质量、惯性矩阵、轮胎和悬挂系统的特性等进行测量和计算。
此外,我们还将讨论参数敏感性分析和不确定性处理技术,以评估参数估计的可靠性。
3. 驾驶行为建模本节将描述对驾驶员行为和决策进行建模的方法。
这包括对驾驶员的感知、预测、路径规划和车辆控制行为进行建模。
我们将介绍常用的驾驶行为模型,如纵向和横向运动模型,并讨论模型的准确性和适用性。
4. 模型验证与验证在本节中,我们将讨论如何验证汽车仿真模型的准确性和可靠性。
验证方法包括与实际测量数据进行比较、与其他模型进行对比和敏感性分析等。
我们还将讨论如何使用验证结果来确定模型的适用范围和局限性。
5. 性能评估与改进本节将评估汽车仿真模型的性能和表现。
性能评估涉及模型的准确性、稳定性、即时性和可扩展性等方面。
我们将讨论如何根据评估结果对模型进行改进和优化,以提高模型的性能和可用性。
6. 结论和展望在本节中,我们将对整个汽车仿真模型分析报告进行总结,并提出未来的研究方向和改进建议。
我们还将讨论目前所遇到的挑战和限制,并展望汽车仿真模型研究的发展方向。
在以上的内容中,我们将对汽车仿真模型进行全面的分析和评估,并提出相应的建议和改进措施。
通过该报告,我们将能够更好地理解和应用汽车仿真模型,提高汽车系统设计和性能评估的效率和准确性。
汽车运动控制系统仿真设计姓名:学号:912110300325班级:9121102001一、题目介绍针对具体的设计对象进行数学建模,然后运用经典控制理论知识设计控制函数,并应用Matla进行仿真分析。
通过本次仿真设计,建立理论知识与生活中对象之间的联系,加深和巩固所学的控制理论知识。
二、控制对象分析1、控制设计对象简化图2、机构特征汽车运动控制系统如图1所示。
忽略车轮的转动惯量,且假定汽车受到的摩擦阻力大小与运动速度成正比,方向与汽车运动方向相反。
根据牛顿运动定律,该系统的模型表示为:mv +bv=uy=v(1)其中,u为汽车驱动力(系统输入),m为汽车质量,b为摩擦阻力与运动速度之间的比例系数,v为汽车速度(系统输出),v为汽车加速度。
3、对系统的参数进行如下设定:汽车质量m=1200kg比例系数b=60 N·s/m汽车的驱动力u=600 N。
三、题目要求分析当汽车的驱动力为600N时,汽车将在5秒内达到10m/s的最大速度。
由于该系统为简单的运动控制系统,因此将系统设计成10%的最大超调量和2%的稳态误差。
这样,该汽车运动控制系统的性能指标设定为:上升时间:<5s;最大超调量:<10%;稳态误差:<2%。
所以,写出控制系统的数学模型:为了得到控制系统传递函数,对式(1)进行拉普拉斯变换,假定系数的初始条件为零,则动态系统的拉普拉斯变换为既然系统输出是汽车的速度,用Y(s)替代v(s),得到msV s+bV s=u(s)Y s=V(s)(2)由于系统输出是汽车的运动速度,用Y(S)替代V(s),得到:msY s+bY s=U(s)(3)该控制系统汽车运动控制系统模型的传递函数为:Y(s) U(s)=1ms+b(4)由此,建立了系统模型。
四、系统模型的仿真根据我们建立的数学模型,求系统的开环阶跃响应由汽车质量m=1200kg,比例系数b=60 N·s/m,汽车的驱动力u=600 N。

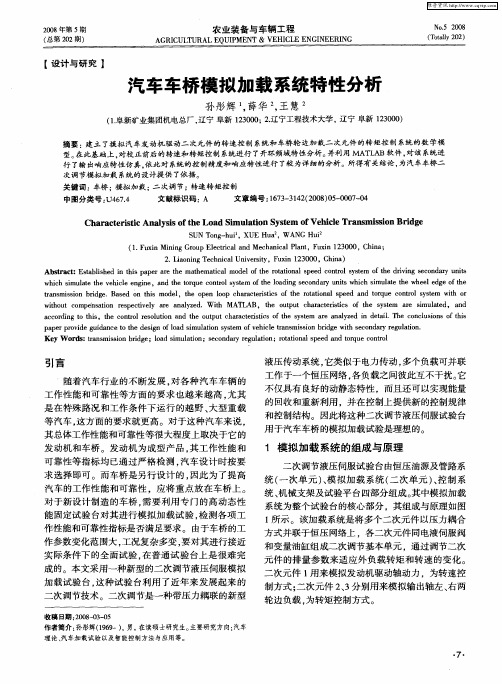

汽车车桥模拟加载系统特性分析薛华1,王慧21 辽宁工程技术大学职业技术学院,辽宁阜新(123000)2 辽宁工程技术大学机械工程学院,辽宁阜新(123000)E-mail:xuehua601229@摘要:本文建立了摸拟汽车发动机驱动二次元件的转速控制系统和车桥轮边加载二次元件的转矩控制系统的数学模型。
在此基础上,对校正前后的转速和转矩控制系统进行了开环频域特性分析。
并利用MATLAB软件,对该系统进行了输出响应特性仿真,依此对系统的控制精度和响应特性进行了较为详细的分析。
所得有关结论,为汽车车桥二次调节模拟加载系统的设计提供了依据。
关键词:车桥,模拟加载,二次调节,转速转矩控制1. 引言随着汽车行业的不断发展,对各种汽车车辆的工作性能和可靠性等方面的要求也越来越高,尤其是在特殊路况和工作条件下运行的越野,大型重载等汽车,这方面的要求就更高。
对于这种汽车来说,其总体工作性能和可靠性等,很大程度上取决于它的发动机和车桥。
发动机为成型产品,其工作性能和可靠性等指标均已通过严格检测,汽车设计时按要求选择即可。
而车桥是另行设计的,因此为了提高汽车的工作性能和可靠性,应将重点放在车桥上。
对于新设计制造的车桥,需要利用专门的高动态性能固定试验台对其进行模拟加载试验,检测各项工作性能和可靠性指标是否满足要求。
由于车桥的工作参数变化范围大,工况复杂多变,要对其进行接近实际条件下的全面试验,在普通试验台上是很难完成的。
本文采用一种新型的二次调节液压伺服模拟加载试验台,这种试验台利用了近年来发展起来的二次调节技术[1]。
二次调节是一种带压力耦联的新型液压传动系统,它类似于电力传动,多个负载可并联工作于一个恒压网络,各负载之间彼此互不干扰。
它不仅具有良好的动静态特性,而且还可以实现能量的回收和重新利用,并在控制上提供新的控制规律和控制结构。
因此将这种二次调节液压伺服试验台用于汽车车桥的模拟加载试验是理想的。
2. 模拟加载系统的组成与原理二次调节液压伺服试验台由恒压油源及管路系统(一次单元)、模拟加载系统(二次单元)、控制系统、机械支架及试验平台四部分组成。
其中模拟加载系统为整个试验台的核心USUSS图1 二次调节模拟加载系统的原理图Fig. 1 Principle diagram of the load simulation system with secondary regulation部分,其组成与原理如图1所示。
该加载系统是将多个二次元件以压力耦合方式并联于恒压 网络上,各二次元件同电液伺服阀和变量油缸组成二次调节基本单元,通过调节二次元件的排量参数来适应外负载转矩和转速的变化。
二次元件1用来模拟发动机驱动轴动力,为转速控制方式;二次元件2、3分别用来模拟输出轴左、右两轮边负载,为转矩控制方式。
3. 模拟加载系统的数学模型该系统包括多个电液伺服阀、变量油缸、二次元件、转矩转速传感器、变速器和加载对象传动桥,分别列写出它们的有关力学物理方程,将有关参数值代入并进行拉氏变换,经简化整理,最后得到以方块图形式表示的系统数学模型,如图2所示[3]。
由图可见,该系统为12图2 二次调节模拟加载系统的方块图Fig. 2 Block diagram of the load simulation system with secondary regulation三输入三输出系统,V r1∼N 1部分对应于二次元件1,用来模拟发动机驱动,为转速控制子系统; V r2∼M 2、V r3∼M 3部分对应于二次元件2、3,用来模拟左、右轮边负载,为转矩控制子系统。
4. 模拟加载系统的频域特性分析当系统未加PID 控制器校正时,转速和转矩控制子系统的开环传递函数分别为:)117444.02174)(133.35)(112.0(11.37)(22+×+++=S S S S S G nk (1))117444.02174)(133.35(22.0)(22+×++=S S S S G mk (2) 由式(1)、(2)可知,转速和转矩控制子系统均为0型有差系统,为了提高系统的控制精度,需对其进行校正。
利用如上两式画出系统开环伯德图,如图3所示。
其中,图(a )为转速控制子系统校正前的开环伯德图,图(b )为转矩控制子系统校正前的开环伯德图。
由图(a )可查得转速控制子系统的幅值裕量为37.3dB ,相角裕量为83.5°,穿越频率为4.2 rad/s 。
由此可见,转速控制子系统为稳定系统,且稳定裕量较大。
但穿越频率较低,为了提高系统响应速度,也需对系统进行校正。
由图(b )可见,转矩控制子系统的幅频特性曲线在0dB 线以下,转矩控制子系统不能工作,因此需调整控制器参数,提高系统开环增益,并对系统进行校正。
Frequency (rad/sec)P h a s e (d e g )M a g n i t u d e (d B )101010101010Frequency (rad/sec)P h a s e (d e g )M a g n i t u d e (d B)10101010(a) (b)图3 校正前转速和转矩控制子系统的开环伯德图Fig.3 Open-loop bode diagrams of the rotational speed and torque control systems without compensator当系统加PID 控制器校正后[2],转速和转矩控制子系统的开环传递函数分别为:)117444.02174)(133.35)(112.0()145.0(32.78)(22+×++++=S S S S S SS G nk (3))117444.02174)(133.35)(11.0()135.27)(105.0(53.10)(22+×+++++=S S S S S S S S G mk (4) 由式(3)、(4)可知,经校正后,转速和转矩控制子系统由原来的0型有差系统变为I 型一阶无差系统。
利用如上两式画出系统开环伯德图,如图4所示。
其中,图(a )为转速控制子系统校Frequency (rad/sec)P h a s e (d e g )M a g n i t u d e (d B )Frequency (rad/sec)P h a s e (d e g )M a g n i t u d e (d B )(a) (b)图4 校正后转速和转矩控制子系统的开环伯德图Fig.4 Open-loop bode diagrams of the rotational speed and torque control systems with compensator正后的开环伯德图,图(b )为转矩控制子系统校正后的开环伯德图。
由图(a )可查得转速 控制子系统的幅值裕量为7.9dB ,相角裕量为56.9°,穿越频率为17.8 rad/s 。
校正后,系统仍有足够的稳定裕量,而系统的穿越频率提高为原来的4倍以上,系统响应速度加快。
由图(b )可查得转矩控制子系统的幅值裕量为6.0dB ,相角裕量为90.2°,穿越频率为23.3 rad/s 。
校正后,系统获得了满意的稳定性和响应特性。
5. 模拟加载系统的输出响应特性分析对如图2所示的模拟加载系统数学模型,利用MATLAB 软件进行特定输入下的输出响应特性仿真。
仿真结果如图5所示。
图(a)、(b)分别为转速、转矩控制子系统的输入曲线;图(c)、(d)分别为转速、转矩控制子系统的输出响应曲线。
各输入、输出曲线分为三段:0∼10s 间的左段,转速、转矩控制子系统均为阶跃输入,对应的输出曲线段,用于考核系统的控制性能;10∼25s 间的中段,转速控制子系统为方波输入、转矩控制子系统为常值输入,对应的输出曲线段,用于考核转速控制子系统转速波动对转矩控制子系统的干扰特性;30∼45s 间的右段,转速控制子系统为常值输入、转矩控制子系统为方波输入,对应的输出曲线段,用于考核转矩控制子系统转矩波动对转速控制子系统的干扰特性[4]。
0.51 1.52 2.53 3.5 (a) (s)(v )(b) (s)(v )250 500 750 10001250150017502000(c) (s) (r p m )(d) (s)(N .m )图5 模拟加载系统的输入和输出响应曲线Fig.5 Input and output response curves of the load simulation system由图(c )、(d)的左段输出曲线可得,转速控制子系统无超调,稳态误差小于0.5%,调节过度时间为0.5 s ;转矩控制子系统无超调,稳态误差小于0.5%,调节过度时间为0.2 s 。
可见系统的控制精度很高,响应速度很快。
由图(c )、(d)的中段输出曲线可得,转速控制子系统的最大动态波动误差为2%左右;在转速控制子系统速度波动的干扰下,转矩控制子系统的最大动态波动误差为1%左右。
由图(c )、(d)的右段输出曲线可得,转矩控制子系统的最大动态波动误差为1.5%左右;在转矩控制子系统转矩波动的干扰下,转速控制子系统的最大动态波动误差为4%左右。
由此可以看出,转速和转矩控制子系统间存在相互干扰问题,且转矩对转速的干扰大于转速对转矩的干扰。
6. 结论(1) 转速和转矩控制子系统在加入控制器以前,均为0型有差系统,需进行校正。
(2) 加入控制器校正后,各系统均由原来的0型有差系统变为I 型一阶无差系统。
在保证有足够的稳定裕量条件下,显著提高了系统的穿越频率,使系统响应速度加快。
(3) 由仿真结果表明,该二次调节模拟加载系统具有很高的控制精度和响应特性。
(4) 为了进一步提高系统的控制性能,还应重点解决转矩控制子系统转矩波动对转速控制子系统的干扰问题。
参考文献[1]田联房. 次级调节伺服加载试验台研究. 机床与液压,1999(2)[2]姜继海. 二次调节静液驱动转速PID 控制及其试验研究. 工程机械,2001(11)[3]王慧, 李洪人. 特种车辆传动桥二次调节模拟加载试验台的耦合影响与解耦. 机械工程学报,2004[4]Wang Hui, Zhang Chengxiang, Wei Liang. Coupling Effect and Decoupling of the Servo Loading System for the Transmission Bridge of Heavy Vehicle. Proceedings of the 2007 international Conference on Advances in Construction Machinery and Vehicle EngineeringThe characteristic analysis of the load simulation system ofthe vehicle transmission bridgeXue Hua,Wang HuiCollege of Mechanical Engineering,Liaoning Technical University,Fuxin (123000)AbstractEstablished in this paper are the mathematical model of the rotational speed control system of the driving secondary units which simulate the vehicle engine, and the torque control system of the loading secondary units which simulate the wheel edge of the transmission bridge. Based on this model, the open loop characteristics of the rotational speed and torque control system with or without compensation respectively are analyzed. With MATLAB, the output characteristics of the system are simulated , and according to this,the control resolution and the output characteristics of the system are analyzed in detail. The conclusions of this paper provide guidance to the design of load simulation system of vehicle transmission bridge with secondary regulation.Keywords:Transmission bridge,load simulation,secondary regulation,rotational speed and torque control。
