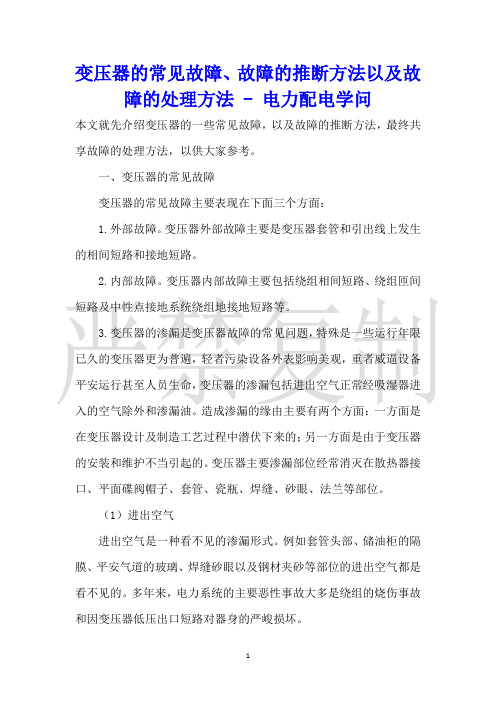

变压器的常见故障、故障的推断方法以及故障的处理方法 - 电力配电学问本文就先介绍变压器的一些常见故障，以及故障的推断方法，最终共享故障的处理方法，以供大家参考。
一、变压器的常见故障变压器的常见故障主要表现在下面三个方面：1.外部故障。
变压器外部故障主要是变压器套管和引出线上发生的相间短路和接地短路。
2.内部故障。
变压器内部故障主要包括绕组相间短路、绕组匝间短路及中性点接地系统绕组地接地短路等。
3.变压器的渗漏是变压器故障的常见问题，特殊是一些运行年限已久的变压器更为普遍，轻者污染设备外表影响美观，重者威逼设备平安运行甚至人员生命，变压器的渗漏包括进出空气正常经吸湿器进入的空气除外和渗漏油。
造成渗漏的缘由主要有两个方面：一方面是在变压器设计及制造工艺过程中潜伏下来的；另一方面是由于变压器的安装和维护不当引起的。
变压器主要渗漏部位经常消灭在散热器接口、平面碟阀帽子、套管、瓷瓶、焊缝、砂眼、法兰等部位。
（1）进出空气进出空气是一种看不见的渗漏形式。
例如套管头部、储油柜的隔膜、平安气道的玻璃、焊缝砂眼以及钢材夹砂等部位的进出空气都是看不见的。
多年来，电力系统的主要恶性事故大多是绕组的烧伤事故和因变压器低压出口短路对器身的严峻损坏。
（2）渗漏油的分类变压器的渗漏油可分为内漏和外漏两种，而外漏又可分为焊缝渗漏和密封面渗漏两种。
1）内漏：内漏最普遍的就是充油套管中的油以及有载调压装置切换开关油室的油向变压器本体渗漏。
2）外漏：外漏分为焊缝渗漏和密封面渗漏两种：焊缝渗漏：焊缝渗漏是由于钢板焊接部位存在砂眼所造成的。
密封面渗漏：密封面渗漏状况比较简单，要具体问题具体分析。
在变压器大修或安装过程中应把防止密封面渗漏作为一项重要工作。
二、变压器的故障推断方法一般状况下，若变压器的各项绝缘预防性试验结果都符合预试规程的要求，则认为该设备绝缘状况良好能够投入运行，但是往往有时消灭个别项目部合格，达不到预试规程的要求，或者设备结构特殊，无具体规定、无标准可参照时，可依据以下四个方面进行综合分析推断，最终作出客观、正确的结论。
测试变压器的好坏方法我们门禁电源中一般用的都是线性电源。
线性电源就离不开变压器，变压器的功率器件，负荷带多了，接错线电流过大了，短路了就容易烧坏，但好多时候不是变压器烧坏，可能是电源板子坏了，所以判断电源的好坏首先判断变压器好坏的很关建。
变压器重，返修时寄来寄去不好保护也浪费运费。
今天来教各位怎样检测变压器的好坏。
1、断电测量：变压器是由两组线圈组成的。
每组线圈就是由一条线绕成，所以量阻值可以判断好坏，220V 输入线一般是红线，这组线阻值不能太小，用万用表量的时候不能短路，短路接近0 Q就坏了，红线一般阻值会在30 Q至200 Q，功率越大的阻值越小，功率小的阻值大。
如出现开路，查看保险丝，如保险丝是好的，就是变压器输入线圈内部线断坏了。
输出线一般是黑线或其他颜色，阻值都是接近0Q,如阻值很大或开路就是线断坏了。
2、通电测量：通电用万用表交流AC 档测试输出线，如有电压输出且稳定的是好的，如无电压输出或输出电压不稳压就是坏了。
3、外观检查：看看变压器的外观有没有高温烧焦的痕迹，如有外观出现高温变形就是烧坏了。
门禁专业电源的选择说到门禁专用电源里面有好多的内容，其一是功率大小不一样，其二是功能多样化，其三是价格也是天差地别，其四是牌子很多。
做门禁做久了可能懂之一二，但对于刚入门，刚进到门禁这个行的人员来说，选个电源跟选个媳妇似的，怕选错，怕不匹配，怕质量不好等。
下面我来给大家简述一下门禁电源的区别：门禁电源一搬分为控制器门禁专用电源和一体机门禁专用电源，还分后备电源和无备电源，再有就是功率大小之分。
控制器门禁专用电源，是专门接联网型门禁控制板用的，内部有固定控制板的螺丝孔位，慊容大部分品牌控制板，这种电源只输出DC12V,控制器专用电源有以下之分1、有些电源是带电压调节钮，输出电压可调节DC12V-DC15V这样子，带电压可调节的电源门禁设备连线可以长一点。
有些是电压固DC12V输出，固定电压输出的电源与设备连线有限制，线太长电压就不足会导致门禁设备开不了机或死机的情况。
如何判断行输出变压器（高压包）的好坏判断行变的损坏当行电路并不短路，但是电压就是上不去的时候，你可以用镊子短路一下行推动级变压器的初级，(可以判断，主电压是直流短路还是交流短路，如短路后，电压能恢复正常，说明存在交流短路；若短路后，主供电电路电压仍有过栽现象，说明存在直流短路。
)如果这个时候行管的集电极电压恢复了，那么有90%是高压包损坏了，很准的。
彩显行输出和彩电行输出最大的区别在高压输出端和地之间内部并接一个高压电容,而彩电没有.98%的行输出损坏原因是此高压电容击穿,所以用500型万用表的*10K档测高压帽对地电阻不是无穷大,那它肯定坏了.如测不出阻值,再用电容表测一下高压帽和地之间的容量,99%的行输出电容在2700P-3000P左右,有的在4000P-6000P,如小于2500P那电容也已击穿过,行输出即使还能用,到时候也会听到"吧-吧"响,是行输出内部的电容在打火,并且图象闪烁.(注:测量时断电并将高压帽从像管上取下.一般行输出的右面最后一个脚为高压电容的接地脚)大多数情况下用万用表的电阻档就能准确、迅速地判断出行变的初、次级是否存在短路，（断路的还没有碰上），级间漏电，高压损坏的问题。
通常情况下用万用表的R*100K档（MF10型表有此档）或R*10K档，红表笔接阳极高压卡簧，黑表笔分别去测高压包的所有引脚，若其中与任意脚有阻值的话，那该高压包必坏无疑。
若前面还不能确定行变是否损坏，那就改变方式，一只表笔接地，另一只表笔分别去接所有的引脚（包括引线），正常的高压包在测加速极与地之间时表针会有一小幅度的摆动，这跟加速极旋钮所处的位置有关，其它引脚也不应该出现任何阻值。
这种方法的缺点是不能示别行变有匝间短路的。
此时就用万用表的电压档去验证了。
方法是：用万用表的直流500伏电压档或更高，红表笔接加速极引线的焊点，黑表笔接地，通电一试，看该电压为多少？是否可调？若能在正常范围内变动，那行变本身也就是正常的高压包匝间短路用万用表测不出来,当你的显示器行管发热严重,行电流增大时,很可能是高压包匝间短路引起的。
变压器故障检测方法
变压器是电力系统中最重要的设备之一，它的故障会导致电力系统的停运，给人们的生产和生活带来很大的影响。
因此，及时准确地检测变压器故障是非常重要的。
下面，我们介绍几种常见的变压器故障检测方法。
1. 电气信号检测
电气信号检测是通过检测变压器的电气信号来判断是否存在故障。
这种方法通常使用仪器来检测变压器的电流、电压、功率因数等参数。
如果这些参数与正常值存在较大差异，就说明变压器可能存在故障。
2. 温度检测
温度检测是通过检测变压器的温度来判断是否存在故障。
变压器在正常运行时，其温度应该保持在一定的范围内。
如果温度过高，就说明变压器可能存在故障。
温度检测可以使用红外线热像仪或温度传感器等工具来进行。
3. 声音检测
声音检测是通过听取变压器运行时的声音来判断是否存在故障。
变压器在正常运行时，应该没有异常声音。
如果存在异常声音，就说明变压器可能存在故障。
声音检测需要有经验的工程师来进行。
4. 油样分析
油样分析是通过分析变压器的油样来判断是否存在故障。
变压器的油样可以反映变压器的内部状况。
如果油样中存在异常物质，就说
明变压器可能存在故障。
油样分析需要使用化学分析仪器来进行。
彩色电视行输出变压器的检测、代换与选用彩色电视机中故障率较高的部分，除了开关电源电路就是行扫描电路，而行扫描电路中又以行输出变压器(FBT)损坏最为常见。
一、行输出变压器的基本知识行输出变压器简称FBT，又称为行回扫变压器或行逆程变压器，是电视机中的主要部件。
1. 行输出变压器的作用行输出变压器是组成输出高压电路的重要器件，电视机或显示器所需要的高压、中压和其他电路需要的低压要通过行输出变压器来获得。
中、高压是利用行扫描逆程期间产生的半个周期谐振电压，通过行输出变压器的升压，经整流、滤波后获得的。
( 1) 行输出变压器的外形与结构图1 所示是某种彩色电视机的行输出变压器的外形与电路符号，其中图1(a)所示是外形示意图。
图1(b)所示是电路符号，不同绕组结构的行输出变压器的电路符号有所不同。
从图1(a)中可看出，左侧是高压和低压线圈，它们上、下排列，右侧顶部是高压引出脚，还有一根为聚焦电压输出引线。
右侧还有两个调整电位器，上面的是聚焦电位器，调整其旋钮可以改变显像管上聚焦极电压。
下面一个是加速极电压调整电位器，调整这一电位器可以改变显像管加速极上的直流电压，能改变显像管的亮度(一般不做电压调整)。
（2）行输出变压器引脚的分布方式行输出变压器各线圈的引脚有顺时针方向分布和逆时针方向分布两种方式，如图 2 所示。
不同型号的行输出变压器不仅引脚分布的方向不同，而且线圈的结构不同，引脚功能也不同。
二、行输出变压器的检测方法由于行输出变压器工作在高频、高压脉冲状态下，因而对线圈的绝缘强度要求较高。
当线圈的绝缘性能达不到要求时，就会造成行输出变压器线匝间(高压包的概率较大)短路。
下面介绍几种判断行输出变压器匝间是否短路的行之有效的方法。
（1）测行输出管集电极电流法当怀疑行输出变压器短路时，拔掉行偏转线圈的插座(即断开行偏转线圈)，再用吸锡烙铁吸掉除行输出变压器初级绕组的其他各引脚的焊锡(也可用注射针隔离法)，将这些引脚与外接电路断开。
变压器检测方法范文变压器是电力系统中常见的电气设备之一，用于改变电压的大小，实现电能的传输和分配。
为了保证变压器的正常运行，需要进行定期的检测和维护。
本文将详细介绍变压器的检测方法。
一、外观检查外观检查是变压器检测的第一步，通过对变压器外部的检查可以初步判断变压器的工作状态。
外观检查主要包括以下内容：1.检查变压器是否存在漏油现象，如发现漏油，需要及时进行补充或更换变压器油。
2.检查变压器外壳是否存在破损或变形情况，如存在需要进行修复或更换。
3.检查变压器绝缘外壳是否正常，如存在破损或腐蚀需要及时进行修复或更换。
二、温度检测变压器的温度检测是非常重要的，可以判断变压器的运行是否正常，是否存在异常情况。
温度检测主要包括以下内容：1.使用红外线测温仪对变压器的各部位进行测温，记录下各部位的温度数据。
2.对变压器的冷却器、油温计、温度表等设备进行检查和测试，确保其正常工作。
三、油质检测变压器油是变压器正常运行的重要部分，油质的好坏直接影响到变压器的工作状态。
油质检测主要包括以下内容：1.取样检测：定期对变压器的油进行取样检测，了解油质是否正常，是否存在污染物或水分等情况。
2.闪点测定：通过闪点测定仪对变压器油进行测试，确保其闪点符合标准要求。
3.凝点测定：通过凝点测定仪对变压器油进行测试，确保其凝点符合标准要求。
四、电性能检测电性能检测是对变压器内部电气元件的工作状况进行检测，主要包括以下内容：1.绝缘电阻测定：使用绝缘电阻测试仪对变压器的绝缘电阻进行测定，确保其绝缘性能良好。
2.交流电阻测定：使用交流电阻测试仪对变压器的电阻进行测定，确保其内部电阻正常。
3.唤醒电流测试：对变压器的唤醒电流进行测试，判断变压器的状态是否正常。
五、机械检测机械检测主要是对变压器的机械部件进行检查和测试，确保其正常工作。
机械检测主要包括以下内容：1.检查变压器的冷却器和风扇是否正常工作，确保变压器散热良好。
2.检查变压器的绝缘件是否正常，如绝缘垫片、绝缘材料等，确保其完好。
听声音就可以判断正常的声响。
当电力变压器受电后，电流通过铁心产生交变磁通，就会发出“嗡嗡”的均匀电磁声，音响的强弱正比于负荷电流的大小。
1﹑“吱吱”声。
当分接开关调压之后，响声加重，以双臂电桥测试其直流电阻值，均超过出厂原始数据的2%，属接触不良，系触头有污垢而引起的。
处理方法：旋开分接开关的风雨罩，卸下锁紧螺丝，用搬手把分接开关的轴左右往复旋转10～15次，即可消除这种现象，修后立即装配还原。
其次，终端杆引至跌落式熔断器的引下线采用裸铝或裸铜绞线，但张力不够，再加上瓷瓶扎线松驰所致。
在黄昏和黎明时可见小火花发出“吱吱”声，这与电力变压器内部发出的“吱吱”声有明显区别。
处理方法：利用节假日安排停电检修，将故障排除。
2﹑“噼啪”的清脆击铁声。
这是高压瓷套管引线，通过空气对电力变压器外壳的放电声，是电力变压器油箱上部缺油所致。
处理方法：用清洁干燥的漏斗从注油器孔插入油枕里，加入经试验合格的同号电力变压器油(不能混油使用)，补油量加至油面线温度+20℃为宜，然后上好注油器。
否则，油受热膨胀会产生溢油现象。
如条件允许，应采用真空注油法以排除线圈中的气泡。
对未用干燥剂的电力变压器，应检查注油器内的排气孔是否畅通无阻，以确保安全运行。
沉闷的“噼啪”声。
这是高压引线通过电力变压器油而对外壳放电，属对地距离不够(＜30mm)或绝缘油中含有水份。
驱潮的方法：另从三相三线开关中接出三根380V的引线，分别接在配电电力变压器高压绕组A、B 、C端子上，从而产生零载电流，该电流不仅流过高压线圈产生了铜损，同时也产生了磁通，磁通通过线圈芯柱、铁心上下轭铁、螺栓、油箱还产生了铁损，铜损和铁损产生的热能使电力变压器油、线圈、铁质部件的水份受到均匀加热而蒸发出来，均通过油枕注油器孔排出箱外。
低压线圈中感应出25V的零载电压，作为油箱产生涡流发热的电源。
从配电电力变压器的低压绕组a、b、c端子上，接出三根10～16mm2塑料铝芯线，分别在油箱外壳上、中、下缠绕三匝之后，均接于配电电力变压器低压绕组零线端子上，所产生的涡流发出的热能能使配电电力变压器油箱受到均匀加热，进一步提高配电电力变压器的干燥质量。
修彩电扫描如何判断行管的好坏行输出行管行输出管是三极管的一种，但它与普通三极管相比有两个特点，一个是集电极与发射极之间有一只二极管，二极管的正极接发射极.负极接集电极，另一个是基极与发射极之间有一个几拾欧的电阻，常见的型号有：D1555.D1554.D1556.2SD869.2SD870.2SD950.BU208D.BU508D.2SD1426.2SD1427.2SD1554.2SD1439.2SD1879等；25英寸及以上常用行输出管的型号有：D2253.2SD1556.2SD1423.ERD07-15L等。
在线测量: 用R×1K欧档,黑笔接地, 红笔接C极,就是中间那个脚,有5-6K的电阻, 交换表笔测量,如果电阻都为零, 则行管被击穿.1. 观察法外观有裂纹。
爆裂均是行输出管有问题的体现。
2. 电阻法从左到右依次是B.C.E.极C.E.之间的电阻：用R×1K欧档，黑笔接C极，红笔接E极测量的反向电阻为无穷大，交换表笔测量的正向电阻为6K－7K欧。
若上述两个电阻都为0欧，表明C.E之间击穿。
B.E之间电阻：由于B.E之间是一个P.N结与50多欧的电阻并联测，用R×1欧档量正反向电阻为10欧，若上述两个电阻都为0欧，表明发射极击穿。
B.C之间电阻：黑笔接B极，红笔接C极，测量正向电阻，用R×1K欧档阻值应为5K－7K欧，交换表笔测量的反向电阻为无穷大，若两次测量都为0，表集电极极击穿。
在实际应用中，发现行输出管C.E之间击穿较多。
3. 电压法测量行输出管基极电压，若是正常（对于发射极不通过二极管接地的，基极正常电压为－0.1－0.25V；对于发射极通过二极管接地的，基极正常电压为18V）可判断行输出管发射极（即B.E之间）正常，若是集电极电压等于供电电压，就可判断行输出管集电极与发射极之间C.E无击穿故障。
用万用表测B-E电阻为0，是否击穿了一般拆机测CE结正反向电阻都只是几欧的话,就是坏了先在线测CE电阻,为0V再拆下确诊.如确诊行管坏,不要着急更换,还查电源. 行激励.行逆程电容.行变等.行输出管损坏的原因与维修行输出管损坏是彩电最常见的故障,造成行输出管损坏的原因不外乎以下几种原因. 1.过压击穿:行输出管正常工作时E,C极将要承受10倍于其工作电源电压的行脉冲电压,所以当供电电压过高或行逆程电容虚焊,容量减少都会使行管因工作于过压状态而损坏. 2.过流烧坏:当行输出变压器,行偏转线圈有短路故障时,行管的电流将会迅速增大,从而使行输出管过载而烧坏. 3.行频率偏低:我们知道行输出管的负载(行偏转线圈和行输出变压器)均是感性负载,所以当行频偏低时,将加重行输出管的负载,使行输出管的功耗变大,行管因过热而烧坏.引起行频偏低的主要原因多半是500K晶振特性变坏所至.如索尼G3机芯彩电就经常由于500K晶振性能变坏而损坏行输出管的现象,这是这种机芯的通病.所以在维修中,如发现此种机芯的行管经常损坏时,则在更换行管的同时也要将500K晶振一起换掉. 4.行激励不足:行管在正常工作时是处于开关状态的,如出现激励不足时,行管将不是工作于开关状态,而是工作于放大状态,这样行管的功耗将成倍增加,行电流迅速增大而损坏.当行振部分供电不足;行推动级的供电电阻变值或供电电阻后的滤波电容容量减少;行推动变压器次级与行输出管的基极之间的电阻(有部分电视机存在此电阻,阻值一般为1欧左右)变值及行推动级存在虚焊(乐声M15L机芯就常常出现此种故障)均会引起行激励不足的故障.。
简述变压器的故障检测方法和使用注意事项变压器是电力系统中常用的电气设备，负责将高电压变换为低电压，或将低电压变换为高电压，从而实现电能传输和分配。
然而，由于长期运行和外部因素的影响，变压器可能会出现各种故障。
为了保证电力系统的正常运行，及时发现并排除变压器故障至关重要。
本文将简要介绍变压器的故障检测方法和使用注意事项。
一、变压器的故障检测方法1. 视觉检查法：通过观察变压器外观，检查是否有明显的破损、变形、渗漏等现象。
同时，还可以通过观察油色和气味的变化来判断变压器内部是否存在故障。
2. 检测温度和振动：通过测量变压器的表面温度和振动情况，可以初步判断是否存在过载、短路等故障。
变压器正常运行时，表面温度应均匀稳定，振动应平稳无异响。
3. 检测绝缘电阻：使用绝缘电阻测试仪测量变压器的绝缘电阻，可以评估绝缘状况是否良好。
绝缘电阻过低可能是因为绝缘材料老化、受潮等原因导致的故障。
4. 检测绕组电阻：通过测量变压器的绕组电阻，可以判断是否存在接触不良、绕组短路等故障。
绕组电阻变大或变小都可能是变压器故障的表现。
5. 检测油中溶解气体：通过油中溶解气体分析，可以判断变压器内部是否存在放电、过热等故障。
常见的油中溶解气体有氢、甲烷、乙烯等，其含量和比例可以反映变压器的运行状态。
6. 检测局部放电：局部放电是变压器常见的故障形式之一，可通过局部放电检测仪进行监测。
局部放电会产生特定的声音和电磁波，通过检测这些信号可以判断变压器是否存在局部放电现象。
7. 检测泄露电流：泄露电流是变压器绝缘状况的重要指标，可以通过泄露电流测试仪进行测量。
泄露电流过大可能是因为绝缘击穿、污秽等原因导致的故障。
二、变压器的使用注意事项1. 定期维护：及时进行变压器的定期维护，包括清扫绝缘油污、检查接线是否松动、测量油温和油位等。
定期维护可以有效延长变压器的使用寿命，降低故障风险。
2. 防止过载：变压器在设计时有一定的额定容量，使用过程中要避免超过额定容量的负荷。
判断彩电行输出变压器好坏的方法
一、电压检查法当行输出变压器出现线圈匮间短路时,+B电压会相应地下降。
在+B端接上电压表,然后对行激励变压器初级作幡时短路,使行输出失去激励脉冲而停止工作,此时观察+B电压的变化。
若电压恢复正常,说明行输出电路有短路故障。
二、电流检查法此种方法适用于检查行输出变压器绕组匣间短路故障。
用万用表电流挡串接在行输出变压器初级回路上作检测,当电流大幅度增加,大于500MA时可以判断行高压绕组发生短路。
但用这种方法对于行输出变压器低压绕组匣间短路就不易检查出来。
如21英寸的彩电行电流一般在270mA-350MA之间,当行输出低压绕组匝间发生短路时,所增加的电流在20%~30%左右,增幅并不大,较难判定行输出变压器是否有问题。
三、波形检查法对于一些+B电压下降,行电流有所增大的电视机,用上述方法又难以确定输出变压器的好坏时,通过用示波器测量行输出管集电极波形,可以立即判断行输出变压器绕组有否短路故障。
在正常情况下,行逆程脉冲波形稳定整齐,没有杂波;脉冲幅度是+B电压的9倍左右,宽度为12us在行输出变压器发生短路故障时,所测行输出管集电极往往有杂乱的波形出现。
四、短路电流比较法这种方法简便实用。
首先测量行输出工作电流I1,然后用一条长约20CM线径约0.5mm 的导线在行输出变压器磁心上绕1圈,再将导线两端短接一下,测出此时的行电流I2。
如果I2较I1增加了70%以上的电流,即I2=(1.7-2.0)I1.说明行输出变压器无短路故障,若I2=1.08I1,即电流增加了8%,则行输出变压器高压绕组有2匝短路;若I2=I1,电流没有变化,说明有2匝以上的线圈短路了。
要测量行电流的变化,也可以通过测量开关电源输出端与行输出变压器初级绕组之间所串联电阻上的电压降来判定电流的变化,这样更为方便。
有的电视机正常工作时,行电流就较大,在怀疑行输出有短路故障时,但又不掌握正常行电流值,此时用短路电流法作检查,可以作出准确的判断。
此外,电视机的行电流大小会因屏幕尺寸和偏转角度的差别有所不同。
用这种方法可不必先知道行电流正常值是多少,只要短路行输出变压器一圃后,比较行电流值的前后变化,就可以作出正确的判断。
在使用“短路电流法”时,要首先接好电流表,短接操作时间不宜长,只宜作瞬时短路,能观察到电流值即可。
经过多次实践证明,用“短路电流法',判断行输出变压器故障的准确性高,而且安全,不会对元器件造成损坏。
大家在判断高压包好坏时肯定碰到过误判，花钱买回的高压包换到故障机上却是故障依旧，这种花钱不讨好的事肯定让大家很上火，下面给大家介绍一种判断行输出好坏的方法：
1）准备一个无故障的旧高压包（当然新的也一样，但旧的比喻拆机的是不用花钱的），并记该旧高压包+B和接行管C极的是哪两个脚。
2）如果你觉得你的故障机的行输出有问题的话，你可以先把我们事先准备好的旧高压包（行输出）用七八十厘米左右（长短不限，不过不要太长）的花线两根把高压包的+B和接行管脚跟电路板上面的+B供电脚和行管C极脚位相连，焊牢后把高压包悬空，切记高压帽悬空时一定要与周围物体有足够的距离，检查无误后我们就可以开机试机，如果启动时能听到刷的一声有高压产生，说明高压包是好的，且高压包工作的条件具备，如果高压帽内无高压产生，说明电路有问题。
3）如果用我们事先准备好的高压包接上去（上面接两根线的法子）有高压产生，再把认为有故障的高压包接上去（依旧是只接两根线），如果无高压产生或者产生的高压很小并且行管发热严重就说明该高压包肯定有问题。
如，一台创维29TM9000（5P30机芯）采电，采用VOC超级单片TDA9373。
出现无光栅，有伴音的故障。
检查视放管各极电压正常，且显像管灯丝亮；查显像管加速极电压为0V，其正常电压要求在320-580V 之间，加速极电压由行输出变压器T302内部产生，高压绕组产生的高压脉冲经整流分压再经加速极电位器调节输出，见图1。
试调略去输出变压器上的加速极电位器（TSCREEN），电压无变化，分析可能是电位器输出端开路所致。
众所周知，一般常称FBT是彩电的第二电源，它提供多种功能电压输出，即显象管(CRT)的阳极高压HV(20～27kV)、聚焦极电压FV(3～8kV)、加速极电压SV(150-1080V)以及灯丝电压Vf(5．7～9V有效值电压)。
这里灯丝电压是取自正逆程脉冲，有时兼做消隐脉冲、PAL开关触发脉冲、开关电源行脉冲电压等；FBT还提供视放电压(矩阵电压) (一般为190±10V)、初级电源电压一般为11O±10V)、低压电源(12V～18V)、场电源(24～60V)、电子调谐器调谐电压VT(30±2V)、行脉冲电压HP(HP电压为行正逆程脉冲，可供CTV消隐脉冲、PAL开关触发脉冲、开关电源行脉冲及AFC鉴相器需要)、ABL电压、存贮器供电电压(-29V)及高压限制电路电压等。
