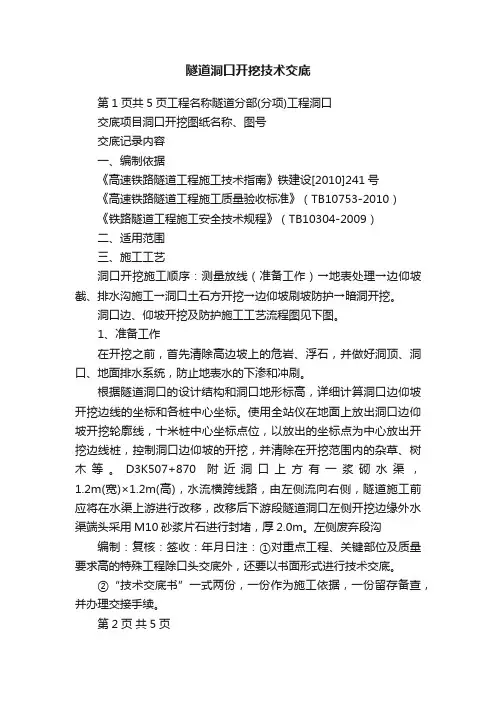

隧道洞口开挖技术交底第1页共5页工程名称隧道分部(分项)工程洞口交底项目洞口开挖图纸名称、图号交底记录内容一、编制依据《高速铁路隧道工程施工技术指南》铁建设[2010]241号《高速铁路隧道工程施工质量验收标准》(TB10753-2010)《铁路隧道工程施工安全技术规程》(TB10304-2009)二、适用范围三、施工工艺洞口开挖施工顺序:测量放线(准备工作)→地表处理→边仰坡截、排水沟施工→洞口土石方开挖→边仰坡刷坡防护→暗洞开挖。
洞口边、仰坡开挖及防护施工工艺流程图见下图。
1、准备工作在开挖之前,首先清除高边坡上的危岩、浮石,并做好洞顶、洞口、地面排水系统,防止地表水的下渗和冲刷。
根据隧道洞口的设计结构和洞口地形标高,详细计算洞口边仰坡开挖边线的坐标和各桩中心坐标。
使用全站仪在地面上放出洞口边仰坡开挖轮廓线,十米桩中心坐标点位,以放出的坐标点为中心放出开挖边线桩,控制洞口边仰坡的开挖,并清除在开挖范围内的杂草、树木等。
D3K507+870附近洞口上方有一浆砌水渠,1.2m(宽)×1.2m(高),水流横跨线路,由左侧流向右侧,隧道施工前应将在水渠上游进行改移,改移后下游段隧道洞口左侧开挖边缘外水渠端头采用M10砂浆片石进行封堵,厚2.0m。
左侧废弃段沟编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。
②“技术交底书”一式两份,一份作为施工依据,一份留存备查,并办理交接手续。
第2页共5页工程名称隧道分部(分项)工程洞口交底项目洞口开挖图纸名称、图号洞口边、仰坡开挖及防护施工工艺流程图编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。
②“技术交底书”一式两份,一份作为施工依据,一份留存备查,并办理交接手续。
不合格合格施工准备处理危石、地表清理洞口截排水系统施工按设计进行地表预加固分层开挖喷锚支护边、仰坡面支护质量检查处理预支护安装进洞钢架或套拱按正常工序进洞施工结束第3页共5页工程名称隧道分部(分项)工程洞口交底项目洞口开挖图纸名称、图号渠改造,渠底采用砂浆抹面做成不小于3‰的反坡,并将洞门端墙背后水、截水天沟水引入至该渠段反向引排,施工期间应做好改移水渠及废弃段水渠渠底改造,确保水流畅通,保证当地村生产生活用水。
洞身开挖技术交底一、技术交底范围XX岭隧道洞身开挖二、设计情况V级围岩采用单侧壁法开挖,IV级围岩采用台阶法开挖。
单侧壁法开挖顺序为:单侧壁法开挖示意图(1)开挖左上导洞R1;(2)开挖左下导洞R2;(3)开挖右上导洞R3;(4)开挖右下导洞R4。
台阶法开挖示意图台阶法开挖顺序为:(1)开挖上部R1。
(2)开挖下台阶R2。
2、构造、尺寸、限界洞口段V级加强围岩考虑15cni预留变形量,IV级围岩考虑10cm预留变形量。
上表中开挖方量未考虑预留变形量。
此外开挖放线时还需考虑,二衬台车的施工误差5cm。
三、开始施工的条件及施工准备工作1、超前地质预报完成。
2、监控量测数据稳定。
3、需要开挖台架的作业面,开挖台架焊接完成,且验收合格。
4、进场人员经安全教育培训合格,爆破员、安全员取得相应证书。
四、施工工艺1、施工程序施工准备一施工放样一钻孔台车就位一钻孔一清孔、钻孔质量验收一装药、连接起爆网络一爆破一通风一排险一出磕一初喷一支护或临时支护一监控量测一下一循环。
2、施工方法V级围岩采用单侧壁法开挖,IV级围岩采用台阶法开挖。
(1)钻眼1)采用凿岩机钻孔,钻孔直径中42mm,钻眼深度根据围岩等级确定,施工前由技术人员向工班长交底钻眼深度。
2)掏槽眼眼口间距和眼底间距的允许误差为土5cm;辅助眼眼口间距允许误差为土10cm;周边眼眼口位置允许误差为土5cm,眼底不得超出开挖断面轮廓线15cm。
3)当开挖面凹凸较大时,应按实际情况调整炮眼深度及装药量,使周边眼和辅助眼眼底在同一垂直面上。
4)钻眼完毕,检查炮眼布置并做好记录,对不合格的炮眼进行重钻。
5)钻孔作业应定人定岗,尤其是左右侧周边眼钻工不宜变动。
(2)装药1)炸药采用乳化炸药,装药前安全员、工班长、领工员对装药开挖工作面附近及炮眼等进行全面检查,对检查出的问题及时处理。
2)清孔:装药前,采用高压风清除炮眼内的粉尘、积水,防止堵塞,使用高压风时应避免炮眼内飞出的岩粉、岩块等杂物伤人。
安全技术交底记录单位:某某二十局总承包公司第二工程总承包公司安全技术交底记录安全技术交底记录(3)开挖工班负责人在每班开工前,应进行班前安全讲话,向作业人员强调安全注意事项。
(4)进入施工现场的所有人员,必须佩戴安全帽、防尘口罩和防护耳塞。
3、隧道开挖(1)开挖人员到达工作地点时、应首先检查工作面是否处于安全状态,并检查支护是否牢固,顶板和两帮是否稳定,如有松动的石、土块或裂缝应先予以清除或支护。
站在渣堆上作业时,应注意渣堆的稳定,防止滑坍伤人。
(2)使用风钻应注意:①风钻钻眼时.,应先检查机身、螺栓、卡套、弹簧和支架是否正常完好;管子接头是否牢固,有无漏风,钻杆有无不直、带伤以及钻孔堵塞现象;湿式凿岩机的供水是否正常;干式凿岩机的辅助设施是否良好。
不合要求者应予修理或更换。
②带支架的风钻钻眼时,必须将支架安置稳妥。
风钻卡钻时应用板钳松动拔出,不可敲打,未关风钻前不得拆除钻杆。
③电钻钻眼应检查把手胶套的绝缘和防止电缆脱落的装置是否良好。
电钻工必须手戴绝缘手套、脚穿绝缘胶鞋,并不得用手导引回转钢钎,不得用电钻处理被夹住的钎子。
④在工作面内不得拆卸、修理风、电钻。
⑤严禁在残眼中继续钻眼。
⑥钻孔台车进洞时要有专人指挥,州真检查道路状况和安全界限、其行走交底签名被交底签名安全技术交底记录交底内容安全技术交底记录交底内容交底签名被交底签名安全技术交底记录施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。
不许私自用火,严禁酒后操作。
5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
技术交底书因围岩为Ⅳ级砂岩夹页岩,整体性较差,采用直眼掏槽方式,炮孔布置采用矩形布孔,中间辅助4个中空眼(黑色填充),为其它掏槽眼提供补偿空间,详细布置情况见下图掏槽眼布置位置一般布设在断面中间位置,但可根据岩石特性和岩石节理和裂隙情况进行调整。
掏槽眼孔间距根据断面大小及装药量合理调整。
孔深超深20cm左右。
掏槽眼布置图(单位:cm)c.周边眼布设周边眼在采取光面爆破施工时又叫光爆孔,其孔间间距与岩石的特性、炸药种类、岩石节理、裂隙发育程度等有密切关系。
根据经验选择光爆眼孔间距,然后现场试爆进行验证,并逐步分析调整参数,几个循环之后调整到适合现场实际情况的合适参数。
软质岩孔间距a=35~45cm,软质岩孔间距a=35~45cm,中硬岩孔间距a=40~50cm。
本设计暂取a=40cm。
施工时周边孔要有一定的外插角,一般为3~5°,以确保不欠挖并方便下一循环钻爆施工。
光爆层厚度:根据围岩特性,当光爆孔间距确定后,w/a≥1,也就是光爆层厚度大于光爆孔间距,一般在1.1~1.2倍之间。
光爆层厚度E=W=(1.1~1.2)×40cm=50cm。
具体见光爆参数表。
光爆参数表围岩级别周边眼间距E(cm)周边眼抵抗线W(cm)相对距离(E/W)装药集中度(kg/m)Ⅳ40 50 0.8 <0.25e.辅助眼布设N=3.332Sf•=3.3×32288•=61(个)根据库特乌佐夫岩石爆破性分级表系数表Ⅳ及Ⅴ级围岩的岩石构成,取岩石坚固性系数f=8~10,S为隧道开挖断面。
b.掏槽眼形式和布设方案因围岩为Ⅴ级砂岩夹页岩,整体性较差,采用直眼掏槽方式,炮孔布置采用矩形布孔,中间辅助4个中空眼(黑色填充),为其它掏槽眼提供补偿空间,详细布置情况见下图掏槽眼布置位置一般布设在断面中间位置,但可根据岩石特性和岩石节理和裂隙情况进行调整。
掏槽眼孔间距根据断面大小及装药量合理调整。
孔深超深20cm左右。
隧道洞身开挖施工技术交底1 、洞身开挖金盆隧道围岩均为Ⅴ级围岩。
洞身开挖是隧道施工中比较关键的基本作业,采用地质雷达、工作面素描相结合的方法,对开挖面前方地质进行预报,根据预报结果结合地层界限确定开挖方法及施工支护参数。
隧道开挖过程中,采用断面仪直接测定开挖面的面积,控制开挖轮廓,并按设计要求预留变形量。
对洞口浅埋地段或易坍塌的软弱围岩地段,根据设计建议要求采用(中隔壁法)法施工。
进入深埋地段后,围岩相对较稳定时采用三台阶齐步流水法。
当三台阶齐步流水法不能保证施工安全时,立即转为中隔壁法。
紧急停车带采用(DCD法)双侧壁导坑法。
(1)中隔壁法施工①②③ ④ ⑤ ⑥ ⑥ ⑤ ④ ② ③ ①中隔壁洞法施工要求:各部开挖时,周边轮廓尽量圆顺,减小应力集中;各部的底部高程应与钢架接头处一致;每一部的开挖高度为3.5m;后一侧开挖应全断面及时封闭;左右两侧纵向间距一般为30~50m。
其主要工序为:左侧导洞上部超前支护(包括左侧拱墙超前支护和侧壁临时超前支护)→左侧导洞上部开挖→左侧导洞上部初期支护(包括左侧拱墙初期支护和临时侧壁)→左侧导洞下部开挖→左侧导洞下部初期支护(包括左侧边墙,仰拱和临时侧壁)→右侧导洞上部超前支护(包括右侧拱墙超前支护和侧壁临时超前支护)→右侧导洞上部开挖→右侧导洞上部初期支护(包括右侧拱墙初期支护和临时侧壁、仰拱)→右侧导洞下部开挖→右侧导洞下部初期支护(包含侧壁临时支护及仰拱初期支护)→施工仰拱→拆除临时支承→防水层及二次衬砌施工。
(2) (DCD)双侧壁导坑法②① ③ ① ③ ② ①开挖循环进尺控制在0.75~1.0米, 其主要工序为:左侧导洞上部超前支护(包括左侧拱墙超前支护和侧壁临时超前支护)→左侧导洞上部开挖→左侧导洞上部初期支护(包括左侧拱墙初期支护和临时侧壁)→左侧导洞下部开挖→左侧导洞下部初期支护(包括左侧边墙,仰拱和临时侧壁)→右侧导洞上部超前支护(包括右侧拱墙超前支护和侧壁临时超前支护)→右侧导洞上部开挖→右侧导洞上部初期支护(包括右侧拱墙初期支护和临时侧壁、仰拱)→右侧导洞下部开挖→右侧导洞下部初期支护(包含侧壁临时支护及仰拱初期支护)→中央部上部超前支护→拆除中央部上部相关侧壁临时支护,开挖中央部上部→中央部上部初期支护→拆除中央部下部相关临时支护,开挖中央部下部→仰拱施工→防水层及二次衬砌施工。
技术交底书交底单位三南铁路工程I标二分部交底人编号12201314交底内容隧道洞身开挖交底地点重庆市万盛区1标交底时间交底对象工程部、安质部、架子队技术贝、安全贝一、施工准备施工准备:包括风、水、电管路的连接,锚杆及其它材料准备,机械设备及小型机具的检查保养等,确保钻孔作业的顺利进行二、测量划线在开挖断面上,采用油漆将开挖设计断面的轮廓线画出来。
测量时要根据围岩的变化情况考虑预留沉落量,以免二次衬砌时出现欠挖现象。
测量中线及水平标高时必须进行换人复核,严格控制中线位置和标高。
三、施工工艺1、开挖施工遵循“管超前、严注浆、短开挖、强支护、快封闭、勤测量”的原则。
暗挖段隧道采用光面爆破及湿喷技术,并按仰拱超前,拱墙衬砌一次立模灌注的原则施工。
川、w、v级围岩采用台阶法开挖,川级围岩仰拱与掌子面的距离不大于90m二衬与掌子面的距离不大于120m IV级围岩仰拱与掌子面的距离不大于50m二衬与掌子面的距离不大于90m V级围岩仰拱与掌子面的距离不大于35m二衬与掌子面的距离不大于70m台阶开挖法根据围岩状况,确定上台阶长度L,台阶法施工程序见下图台阶法开挖顺序图I...*!2、钻爆设计装药前,所有炮眼全部用高压风吹洗;严格按爆破设计的装药结构和药量施作严格按设计的联接网络实施,控制导爆索连接方向和连接点牢固性。
(6)钻爆计算1)川级围岩上台阶爆破参数设计a.炮孔的数目估算o / 2 3 23f ?S=x 15?28 =75 (个)N=根据库特乌佐夫岩石爆破性分级表及三级围岩的岩石构成,取岩石坚固性系数f=10〜15, S为隧道开挖断面。
b.掏槽眼形式和布设方案因围岩为III级砂岩夹页岩,可爆性较差,选择采用楔形掏槽方式,炮孔布置采用矩形布孔,中间辅助4个中空眼(黑色填充),为其它掏槽眼提供补偿空间,详细布置情况见下图掏槽眼布置位置一般布设在断面中间位置,但可根据岩石特性和岩石节理和裂隙情况进行调整。
掏槽眼孔间距根据断面大小及装药量合理调整。

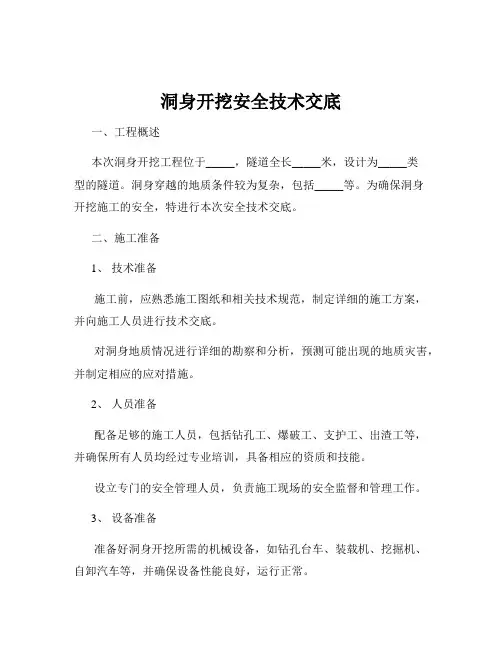

一、前言为确保隧道洞身开挖施工过程中的安全,防止安全事故的发生,现将隧道洞身开挖安全技术要求进行交底。
所有参与隧道洞身开挖的施工人员必须严格遵守以下安全规定。
二、隧道洞身开挖基本要求1. 施工前,应进行详细的地质勘察,了解洞身地质情况,为洞身开挖提供依据。
2. 洞身开挖前,必须做好排水、通风、照明等准备工作,确保施工环境安全。
3. 洞身开挖应遵循自上而下、分段开挖的原则,每段开挖长度不宜过长,确保施工安全。
4. 洞身开挖过程中,应密切关注围岩稳定性,如发现围岩失稳、变形等异常情况,应立即停止开挖,采取应急措施。
三、隧道洞身开挖安全技术措施1. 钻眼作业(1)钻眼前,应检查工作环境的安全状态,确保无安全隐患。
(2)钻眼时应佩戴安全帽、防尘口罩等防护用品。
(3)凿岩机支架应稳固,保持钻眼机具与围岩的距离,防止设备损坏。
(4)不得在残眼中钻眼,以防发生安全事故。
2. 爆破作业(1)爆破作业必须按照现行国家标准《爆破安全规程》(GB6722)执行。
(2)爆破前,应对爆破区域进行安全检查,确保无人员、设备等障碍物。
(3)爆破后,应立即进行现场检查,确认无安全隐患后方可继续施工。
(4)爆破作业现场应设置警戒区域,并配备足够的安全员进行警戒。
3. 边坡支护(1)洞身开挖过程中,应根据地质情况采取相应的支护措施。
(2)支护材料应符合设计要求,施工质量应满足规范标准。
(3)支护施工过程中,应确保支护结构稳定,防止因支护不当导致安全事故。
4. 通风、排水(1)洞身开挖过程中,应确保通风、排水设施正常运行。
(2)通风、排水设施应定期检查、维护,确保其性能稳定。
(3)施工过程中,应密切关注洞内空气质量,确保施工人员呼吸新鲜空气。
四、隧道洞身开挖安全注意事项1. 施工人员必须接受安全技术培训,了解隧道洞身开挖的安全知识。
2. 施工过程中,应严格遵守操作规程,不得违章作业。
3. 施工人员应佩戴安全防护用品,如安全帽、防尘口罩、防尘手套等。
