功放电路TDA2030详解

tda2030功放电路图TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。

如图1所示，按引脚的形状引可分为H型和V型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。

并具有内部保护电路。

意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

电路特点：1.外接元件非常少。

2.输出功率大，Po=18W(RL=4Ω)。

3.采用超小型封装（TO-220）,可提高组装密度。

4.开机冲击极小。

5.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

6.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。

引脚情况：1.脚是正相输入端2.脚是反向输入端3.脚是负电源输入端4.脚是功率输出端5.脚是正电源输入端。

注意事项：1.TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。

2.热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。

3.与普通电路相比较，散热片可以有更小的安全系数。

万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。

4.印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。

5.装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。

6.虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。

基于TDA2030设计的功放TDA2030是一种通用的低频功率放大器集成电路，广泛应用于音频功放设备中。

其特点是结构简单，可靠性高，功率输出稳定。

本文将基于TDA2030设计一个功放电路，并详细介绍其原理和设计步骤。

首先，我们来简单了解一下TDA2030的工作原理。

TDA2030是一个双音频功率放大器，能够输出20W的功率，工作电压范围为±9V到±16V。

其内部包含了电流限制器、过热保护和短路保护电路，可以有效地保护功率管不受过载或短路等情况的损坏。

电路中的C1和R1是输入阻抗网络，用于提供输入信号的直流耦合和交流耦合。

C2和R2构成一个反馈网络，用于控制输出信号的放大倍数和频率响应。

C3和C4用作输入和输出的直流耦合电容，R3是一个稳定的偏置电阻，用于引导静态电流。

在设计这个功放电路时，首先需要确定所需的功率输出和工作电压范围。

根据TDA2030的规格书，我们可以选择输入电压为±12V，输出功率为20W。

接下来，我们需要计算反馈网络的参数。

根据TDA2030的规格书，反馈电阻R2的取值范围为1kΩ到22kΩ，输入电容C2的取值范围为0.1μF到1μF。

根据设计要求，我们可以选择R2=10kΩ，C2=0.47μF。

然后，我们需要为输入端设计一个合适的阻抗网络。

一般而言，输入电阻的取值为10kΩ到100kΩ，输入电容的取值为0.1μF到1μF。

根据设计要求，我们可以选择R1=47kΩ，C1=0.1μF。

接下来，我们需要选择适当的输入和输出直流耦合电容。

根据TDA2030的规格书，我们可以选择C3=100μF和C4=2200μF。

这些电容的主要作用是阻隔直流分量，只传递交流信号。

最后，我们需要确定稳定的偏置电阻R3的取值。

根据TDA2030的规格书，可选的范围是1kΩ到10kΩ。

我们可以选择R3=4.7kΩ。

完成上述步骤后，我们就设计好了一个基于TDA2030的功放电路。

TDA2030功放电路原理:TDA2030功放电路，其制作简单，价格低廉，输出功率大，保真性好，一、电路工作原理查看!图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。

TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。

RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。

R2、R3决定了该电路交流负反馈的强弱及闭环增益。

该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。

静态工作点稳定性好。

C4、C5为电源高频旁路电容，防止电路产生自激振荡。

R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。

VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。

二、元器件的选择集成功率放大器TDA2030。

RP为碳膜电位器。

C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。

R1、R2、R3为碳膜电阻，额定功率为1/8W。

R4为碳膜电阻，额定功率为1/4W。

VD1、VD2为IN4007小功率整流二极管。

B为4Ω或8Ω、15W全频扬声器。

三、电路制作在新窗口打开查看!图2是本电路印制电路板图及TDA2030管脚图。

由于TDA2030输出功率较大，因此需加散热器。

而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。

1u耦合电容是耦合兼隔离。

因为是单电源，三个100k电阻是供正端提供电源电压的中点电压，两个分压，一个隔离。

150k电阻是反馈电阻。

反相端4.7k电阻及下面22u电容对信号有一个滤波作用。

22μ电容器不是耦合电容，是去耦电容器，使得电源经两个100K分压后，由22μ滤波后，再经100K 给IC的1脚提供工作点。

我知道一些：C4，C5是电源滤波电容C3是输出端高频旁路电容 (R6我估计是保护电阻，防止电流过大，对么？c6、c7是隔直电容c1,c2的作用我不是很明确但是c2在里面的作用应该很重要，有无对电路的影响很明显，我估计它与R5,R4一起组成负反馈电路，并起隔直作用，不懂对不对R1与R2两个等电阻刚好可以取到电源的中点电位，再由R3取得偏置电压加给端口1希望大家帮我看看，哪里有误，谢谢大家了问题补充：我在实际应用中发现，把R3去掉，也就是将其短接。

可以获得比原来好很多的音质，这是为什么呢？（我原先没想到要去掉R3的，而是把R3换成了一个可调电阻，当调到0时发现音质好了很多R4的话，调整后发现4K左右是比较合理的我电源用的是4x1.3=5.2v左右音质和一般的音箱听起来区别不太，还算过得去了电路简单我做这个电路好多遍了，有人说2030音质差，其实他根本不会做，现在很多中低档音响都用2030做功放，音质好又便宜。

如果看不清这个电路就去网上查看一下，很多很多各式各样的电路。

但是初学者建议你做最基本的电路。

2030是双电源供电，所以你要准备双12V变压器。

其实这个电路不难，但是要理解她内部结构就难了。

刚做电路时就一五一十的按图去做，不要删减元器件，不要更改参数。

但是就算你照着做也可能达不到理想的效果。

我刚做2030时也对她失望，简直没法听，全是杂音。

后来自己乱加元器件才发现一个关键点---电源滤波，如果只用一个2个2000uf的电容滤波的话是不行的因为输入的电压除了大电流波动（也就是50HZ的正向波动）还有高频干扰，所以还需要用0.1uf电容滤波。

别小看这小电容，没了它还真就不行。

好了，说再多也没用，赶紧去买元器件，自己做一个音响。

等你自己做成功了就自然会知道原理的。

一个2030不会超过2元。

祝你成功！。

功放集成电路TDA2030详解音频功放电路TDA2030，采用5 脚单列直插式塑料封装结构，如图所示，按引脚的形状引可分为H型和V型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、谐波失真和交越失真小等特点。

并设有短路和过热保护电路等，多用于高级收录机及高传真立体声扩音装置。

意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同,可以互换。

电路特点：[1].外接元件非常少。

[2].输出功率大，Po=18W(RL=4Ω)。

[3].采用超小型封装（TO-220）,可提高组装密度。

[4].开机冲击极小。

[5].内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路、过热、地线偶然开路、电源极性反接（Vsmax=12V）、负载泄放电压反冲等。

极限参数：如表1所示。

表1 TDA2003极限参数（TA=25 ℃）参数名称符号参数值单位电源电压Vcc ±18V输入电压Vt ±18V差分输入电压Vi ±15V3.5 A输出峰值电流IO功耗PD 20 W结温Ti -40～+150 ℃工作环境温度Topt -30～+75 ℃贮存温度Tstg -40～+150 ℃封装形式：TDA2030为5脚单列直插式，如上图1所示电气参数：如表2所示表2：TDA2030电气参数（Vcc=±14V，TA=25℃)典型应用电路：各元器件的作用：元器件推荐值作用比推荐值大时对电路的影响比推荐值小时对电路的影响R1 150K 闭环增益设置增大增益减小增益R2 4.7K 闭环增益设减小增益增大增益R3 100K 同相输入偏置增大输入阻抗减小输入阻抗R4 1Ω移相，稳定频率感性负载有振荡危险R5、R6 均100K 同相输入端偏置电源消耗增大C1 1u 输入隔直提高低频截至频率C2 22u 反相隔直提高低频截至频率C5 100u 低频退耦有振荡的危险C3 100n 高频退耦有振荡的危险C6 2200u 输出隔直提高低频截至频率C7 220n 移相、稳定频率有振荡的危险D1、D2 输出电压正负限幅保护注意事项：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。

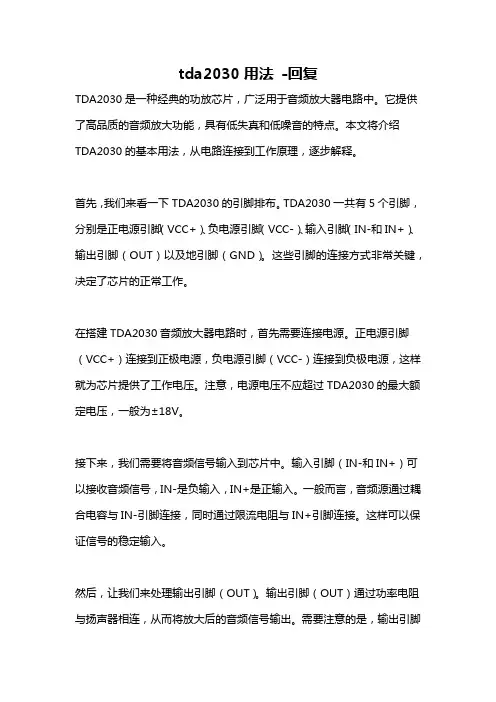

tda2030用法-回复TDA2030是一种经典的功放芯片，广泛用于音频放大器电路中。

它提供了高品质的音频放大功能，具有低失真和低噪音的特点。

本文将介绍TDA2030的基本用法，从电路连接到工作原理，逐步解释。

首先，我们来看一下TDA2030的引脚排布。

TDA2030一共有5个引脚，分别是正电源引脚（VCC+）、负电源引脚（VCC-）、输入引脚（IN-和IN+）、输出引脚（OUT）以及地引脚（GND）。

这些引脚的连接方式非常关键，决定了芯片的正常工作。

在搭建TDA2030音频放大器电路时，首先需要连接电源。

正电源引脚（VCC+）连接到正极电源，负电源引脚（VCC-）连接到负极电源，这样就为芯片提供了工作电压。

注意，电源电压不应超过TDA2030的最大额定电压，一般为±18V。

接下来，我们需要将音频信号输入到芯片中。

输入引脚（IN-和IN+）可以接收音频信号，IN-是负输入，IN+是正输入。

一般而言，音频源通过耦合电容与IN-引脚连接，同时通过限流电阻与IN+引脚连接。

这样可以保证信号的稳定输入。

然后，让我们来处理输出引脚（OUT）。

输出引脚（OUT）通过功率电阻与扬声器相连，从而将放大后的音频信号输出。

需要注意的是，输出引脚（OUT）需要设置一个去耦电容（COUT）以消除直流偏移，并保护扬声器不受损坏。

在连接完成后，我们需要对TDA2030进行一些额外的设置。

首先，可以通过调节音量电位器控制芯片的输出音量。

音量电位器通过附加电容与GND引脚连接，然后将中点引脚与输出引脚连接，从而调整音频信号的幅度。

另外，TDA2030还有一个非常重要的引脚需要配置，那就是铺地引脚（GND）。

地引脚（GND）是连接到系统地的引脚，用于提供稳定的参考电平。

为了确保在音频放大过程中不产生杂音和干扰，GND引脚应该尽可能短，在布线时需要特别注意。

至此，我们已经完成了TDA2030的基本连接设置。

这时，我们可以给芯片供电，并测试它的效果了。

TDA2030双声道音频功放设计该电路采用了单电源供电，适用于单电源工作环境下。

以下是对该电路的详细设计和说明。

1.电源电压选择：TDA2030的工作电压范围为6V至36V，可以根据实际需求选择适当的电源电压。

在较低功率应用中，一般选择12V电源供电。

2.电源滤波电容：为了提供稳定的电源，可以在电源输入处使用一个较大的电解电容进行滤波。

一般选择数百微法的电容，例如470μF。

3.输入电容：为了阻隔直流偏置和保护输入设备，可以在输入信号源与TDA2030之间串联一个电容。

一般选择几十微法的电容，例如47μF。

4.反馈电阻与输入电阻：为了控制放大倍数，可以通过选择适当的电阻值来调节，一般可以选择10kΩ的电阻。

5.静态偏置电阻：为了保持输出信号的直流偏置，可以使用一个电阻网络来调节。

一般选择两个等值电阻，例如2.2kΩ。

6.输出短路保护：为了保护功放芯片和扬声器，可以在输出端串联一个脉冲型电流限制器。

一般选择一个电源稳压二极管，例如1N41487.扩音器输出电容：为了隔离直流信号，并将输出信号耦合到扬声器，可以在输出端串联一个电容。

一般选择几十微法到数百微法的电容，例如100μF。

以上是对TDA2030双声道音频功放电路的设计和说明。

在实际应用中，还需根据具体需求进行进一步的设计和调试，例如选择合适的电阻、电容和滤波器等组件，以及合理布局和绘制PCB电路板。

总结起来，TDA2030双声道音频功放芯片是一种经典的音频功放芯片，在音响和功放应用中被广泛使用。

它具有高性价比和良好的音质，适合各种音频放大应用。

通过适当的电路设计和调试，可以实现稳定可靠的音频放大效果。

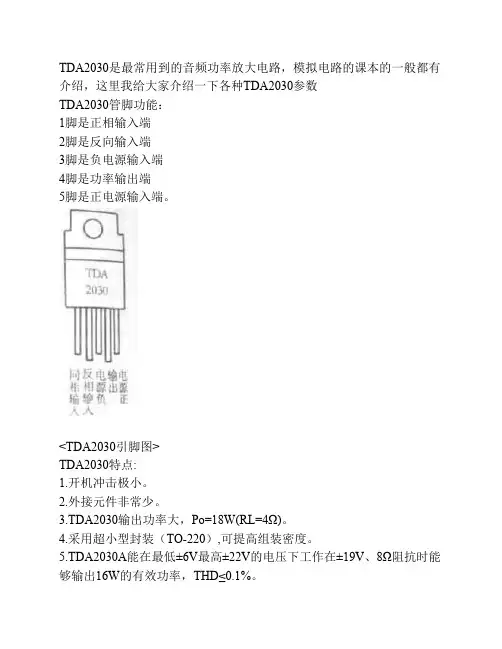

TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数
TDA2030管脚功能：
1脚是正相输入端
2脚是反向输入端
3脚是负电源输入端
4脚是功率输出端
5脚是正电源输入端。

<TDA2030引脚图>
TDA2030特点:
1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

<TDA2030应用电路>
TDA2030各脚电压，5脚24V正常，4脚12V输出脚正常，2脚12V正常，1脚信号输入脚12V正常。

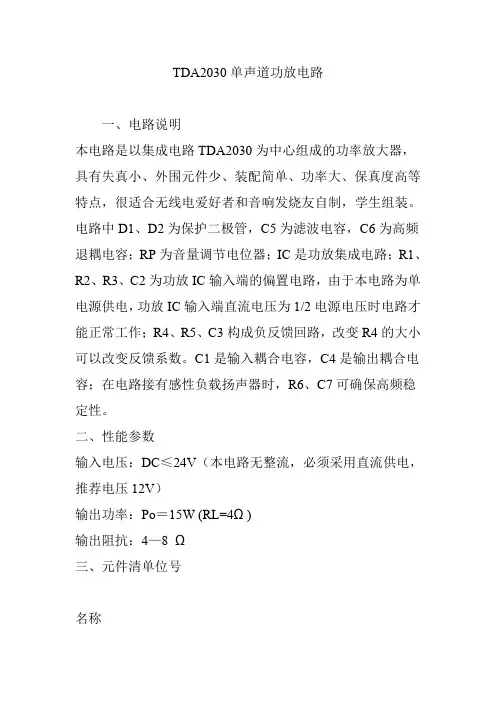

TDA2030单声道功放电路
一、电路说明
本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。

电路中D1、D2为保护二极管，C5为滤波电容，C6为高频退耦电容；RP为音量调节电位器；IC是功放集成电路；R1、R2、R3、C2为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3构成负反馈回路，改变R4的大小可以改变反馈系数。

C1是输入耦合电容，C4是输出耦合电容；在电路接有感性负载扬声器时，R6、C7可确保高频稳定性。

二、性能参数
输入电压：DC≤24V（本电路无整流，必须采用直流供电，推荐电压12V）
输出功率：Po＝15W (RL=4Ω)
输出阻抗：4—8 Ω
三、元件清单位号
名称
规格
数量
R1、R2、R3、R5 电阻
100k
4
R4
电阻
4.7k
1
R6
电阻22
1
RP
电位器2k
1
C1
电解电容4.7uF
1
C2、C3 电解电容47uF
2
C4、C5 电解电容1000uF
C6、C7 独石电容104
2
D1、D2 二极管1N4007 2
X1
排针
2针
1
X2、X3 接线座
2位
2
IC
集成电路TDA2030
1
散热片含螺丁30*24*30mm 1
PCB板
55X50mm
1。

TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

由于NE5532在以往的文章中介绍较多，这里不再赘述。

在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。

TDA2030原理图2011-05-04 18:39:28| 分类：默认分类| 标签：无|字号大中小订阅.一、电源电路：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

TDA2030双声道功放摘要功放在现实生活中很常见，几乎是有音乐的地方都会看到功放的身影。

功放有很多种，可以是用分立原件做的，也可以是用集成快来做的。

一般用分立原件做的比较难匹配，所以难度比较大，但是分立原件可以把放大倍数做得大一些。

用集成块做功放优势也很明显，除了好匹配外它还以电路简单的特点，所以适合初学者。

现在市场上有很多种功放集成块，比如LM1875，TDA2030。

本作品是用TDA2030制作。

TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护。

TDA2030是ETC的一款20W中功率高保真功率放大集成电路，年代已相当久远，但至今还有不少厂家出的电脑有源音箱中采用此IC,爱好都对此IC也是极有追捧。

这足以证明TDA2030的性价比是相当好。

TDA2030 集成电路的第三个特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

相对而言，TDA2030被广泛应用也比LM1875早也比较廉价，功放效果也很好，噪声小。

TDA2030单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。

引言音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。

TDA2030资料
最高工作电源电压±18V 输出功率14W
典型工作电源电压±14V 正常工作电压±6-18v
正常工作电压就是指在这个范围内都可正常工
集成电路给出的诸多参数就是按典型工作电压测试的引脚功能：
1同相输入端
2反相输入端
3电源+
4输出端
5 电源-
外形图cMR838电子-技术资料-电子元件
-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种f
TDA2030引脚功能如下：
脚号功能说明
1 正相输入
2 反相输入
3 接地端
4 驱动输出
5 电源供电端
TDA2030功率放大集成电路具有转换速率高、失真小、输出功率大、外围电路简单等特点，采用5脚塑料封装结构。

其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端；5脚为正电源。

它的内部电路包含由恒流源差动放大电路构成的输入级、中间电压放大级，复合互补对称式OCL电路构成的输出级；启动和偏置电路以及短路、过热保护电路等。

其结构框图如下所示。

68.html'>本文来自【83。

详解TDA2030功率放大电路原理，你也可以DIY自己的保质音响！功率放大电路是一种输出功率大，带载能力强的常见放大电路，应用场合极为广泛！功率放大电路也分为分立式和集成式，我们在书上学的基本上都是由分立元件(主要是晶体管)构成的电路，而集成式功放电路在应用中更为常见。

常见的功放集成芯片有TDA2030，LM1875，LM3886等，相对于其他的芯片，TDA2030绝对称得上是老大哥了。

今天，我们就一起来探索音频功率放大器TDA2030的奥秘！TDA2030是将分立式功率放大电路集成到芯片里的音频放大器，它有效地解决了分立式功率放大电路常见的一些问题。

例如：上下桥臂不对称，静态工作点前后相互影响等。

TDA2030的特点1.电源供电：最大±18V(既可单电源供电也可双电源供电)2.峰值输出电流：3.5A3.差分输入电压：±15V4.封装：TO-220参考原理图没错，TDA2030实际上就是一个运放，但它能够为我们提供一定的驱动电流。

我们现在来一一分析一下这个电路！首先我们得明确电路的输入端与输出端在哪。

Vi是输入端，也就是音频输入端口，RL(喇叭)是输出端。

1.电源的去耦电容+VS端的100uf和100nf电容称为去耦电容，目的是去除电源端带来的干扰和稳定电源。

去耦电容的原理和取值我在上一篇文章中已经分析过了，有兴趣的朋友可以去看看！电源端为什么要接个电容到地？电容的取值该如何选择？2.减小自激振荡部分RL旁边的1Ω电阻与220nf电容串联组成消振电路，称为RC消振(减小自激振荡)。

3.钳位电路作用：将输出电压钳制在电源电压的范围内，以免对元器件造成损坏！4.直流偏置电路+VS经过100K欧姆(R3)、100K欧姆电阻(R4)和22uf电容并联到GND构成了偏置电路。

直流电源通过100K欧姆的电阻(R5)进入运放的输入端。

22uf电容与100K欧姆电阻并联的作用是为了防止干扰。

TDA2030功放电路图简介TDA2030是一种经典的单声道音频功放集成电路，适合用于音乐播放器、电视机、电脑等音频设备中的音频放大和音箱驱动。

它具有低失真、高输出功率和低功耗等特点，因此非常受欢迎。

本文将介绍如何使用TDA2030集成电路搭建一个简单的功放电路，并提供相应的电路图。

功放电路图以下是TDA2030功放电路的原理图：+----------------+| |IN---| TDA2030 || |GND--| || |OUT--| |+----------------+电路说明•IN为音频输入端，可以连接来自音源的音频信号。

•GND为接地端，需要连接到电路的地线上。

•OUT为音频输出端，可以连接到音箱或扬声器上。

部件说明1.TDA2030：这是一个5引脚单声道音频功放集成电路，它可以提供高达14W的输出功率。

2.电容：在电路中添加适当的电容可以实现低通滤波，提高音质。

3.电阻：通过选择适当的电阻值，可以调节电路的增益和输出功率等参数。

4.电源：为TDA2030提供适当的电源电压。

连接说明以下是TDA2030功放电路的具体连接方式：1.将音频信号的正极连接到IN引脚上。

2.将音频信号的负极连接到GND引脚上。

3.将扬声器的正极连接到OUT引脚上。

4.将扬声器的负极连接到GND引脚上。

5.将电源的正极连接到TDA2030的供电引脚上。

6.将电源的负极连接到GND引脚上。

注意事项1.在连接电路时，请确保电源的极性正确，以免损坏电路。

2.在使用过程中，注意避免过载和短路，否则可能会导致功放电路烧毁。

3.在调试和测试电路时，可以逐渐增加音量，以避免扬声器过载。

结论通过使用TDA2030集成电路搭建一个简单的功放电路，我们可以实现音频信号的放大和扬声器的驱动。

这个电路具有低失真、高输出功率和低功耗等特点，适合用于各种音频设备中。

希望通过本文的介绍，你对TDA2030功放电路有了更清楚的了解，并能够顺利搭建一个功能强大的音频功放电路。

1.LM386功放此电路电源范围为+4伏---+12伏（也可以用电脑USB供电），扬声器为8欧/3瓦。

若做两个声道的话只需制作两个电路图即可。

电路图参数表注：此电路封装为自己画的。

PCB图2.TDA2030功放此电路为OTL音频功率放大器，电源电压为正22伏。

扬声器为8欧/14W.（1）：TDA2030介绍（2）：原理图（3）：PCB图（4）：TDA2030电源（5）：对元器件性能要求C1：输入隔直电容器要求漏电流要小，如果漏偏大时就会使输出电压的静态工作点偏移，导致大信号时产生削波失真，甚至可能电路工作不正常。

一般选用铝电解电容器，其最大特征就是漏电流小。

C2：反馈网络的隔直电容器。

C8：输出端隔直电容器要求有足够的电容量，以保证输出地低频响应特性。

C3，C5：电源旁路电容器，防止功率放大器电路通过电源阻抗的不良反馈而导致自激振荡现象，对电源的交流阻抗，只能采用电源旁路电容器来降低。

（6）：变压器的选择变压器选交流220伏输入，输出19伏，50瓦（7）：滤波电容的选择C=（1500--2000）*负载输出电流这里滤波电容为3300uF/50V元件符号元器件名称元器件参数C1铝电解电容1uF/25VC2铝电解电容 2.2uF/25VC3薄膜电容器0.1uF/100VC4铝电解电容22uF/25VC5铝电解电容220uF/50VC7薄膜电容器0.1uF/100VC8铝电解电容2200uF/25VVD1二极管1N4007VD2二极管1N4007U1集成功率放大器TDA2030R1电阻100K/0.125WR2电阻100K/0.125WR3电阻100K/0.125WR4电阻 4.7K/0.125WR5电阻150K/0.125WR6电阻1欧/1瓦LS1扬声器8欧/14瓦。
