第四章负反馈放大电路习题

自测题5一、填空题1．图T5-1所示理想反馈模型的基本反馈方程是A f＝（）＝（）=（）。

2．图T5-1中开环增益A与反馈系数B的符号相同时为（）反馈，相反时为（）反馈。

3．图T5-1若满足条件（），称为深度负反馈，此时x f≈（）,A f≈（）。

4．根据图T5-1，试用电量x（电流或电压）表示出基本反馈方程中的各物理量：开环增益A=（），闭环增益A f＝（），反馈系数B=（），反馈深度F=（），环路传输函数T＝（）.图T5-15．负反馈的环路自动调节作用使得（）的变化受到制约。

6．负反馈以损失（）增益为代价，可以提高（）增益的稳定性；扩展（）的通频带和减小（）的非线性失真。

这些负反馈的效果的根本原因是（）。

7．反馈放大器使输入电阻增大还是减小与（）和（）有关，而与（）无关。

8．反馈放大器使输出电阻增大还是减小与（）和（）有关，而与（）无关。

9．电流求和负反馈使输入电阻（），电流取样负反馈使输出电阻（）。

10．若将发射结视为净输入端口，则射极输出器的反馈类型是（）负反馈，且反馈系数B＝（）。

解：1、，，2、负，正3、，，4、，，，，5、取样信号6、闭环、闭环、闭环增益、取样信号、负反馈环路的自动调节功能使取样信号的变化受到制约7、求和方式、反馈极性，取样方式8、取样方式、反馈极性，求和方式9、减小、增加10、电压串联、1二、单选题1．要使负载变化时，输出电压变化较小，且放大器吸收电压信号源的功率也较少，可以采用（）负反馈。

A. 电压串联B.电压并联C.电流串联D.电流并联2．某传感器产生的电压信号几乎没有带负载的能力（即不能向负载提供电流）。

要使经放大后产生输出电压与传感器产生的信号成正比。

放大电路宜用（）负反馈放大器。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联3．当放大器出现高频（或低频）自激时，自激振荡频率一定是（）。

A. 特征频率B. 高频截止频率C. 相位交叉频率 D 增益交叉频率解：1、A理由：电压取样负反馈使输出电阻减小，故负载变化时，输出电压变化会因此减小。

第一章：基本放大电路习题1-1 填空：1．本征半导体是，其载流子是和。

载流子的浓度。

2．在杂质半导体中，多数载流子的浓度主要取决于，而少数载流子的浓度则与有很大关系。

3．漂移电流是在作用下形成的。

4．二极管的最主要特征是，它的两个主要参数是和。

5．稳压管是利用了二极管的特征，而制造的特殊二极管。

它工作在。

描述稳压管的主要参数有四种，它们分别是、、、和。

6．某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将。

7．双极型晶体管可以分成和两种类型，它们工作时有和两种载流子参与导电。

8．场效应管从结构上分成和两种类型，它的导电过程仅仅取决于载流子的流动；因而它又称做器件。

9．场效应管属于控制型器件，而双极型半导体三极管则可以认为是控制型器件。

10．当温度升高时，双极性三极管的β将，反向饱和电流I CEO正向结压降U BE。

11．用万用表判别放大电路中处于正常放大工作的某个晶体管的类型与三个电极时，测出最为方便。

12．三极管工作有三个区域，在放大区时，偏置为和；饱和区，偏置为和；截止区，偏置为和。

13．温度升高时，晶体管的共设输入特性曲线将，输出特性曲线将，而且输出特性曲线之间的间隔将。

1-2 设硅稳压管D z1和D z2的稳定电压分别为5V和10V，求图1-2中各电路的输出电压U0，已知稳压管的正向压降为0.7V。

D Z1D Z225VU O1k Ω( )b D Z1D Z225VU O1k Ω( )c ( )d ( )a D Z1D Z225VU O 1k ΩD Z1D Z225VU O1k Ω图1-21-3 分别画出图1-3所示电路的直流通路与交流通路。

( )a ( )b( )c图1-31-5 放大电路如图1-5所示，试选择以下三种情形之一填空。

a ：增大、b ：减小、c ：不变（包括基本不变） 1．要使静态工作电流I c 减小，则R b2应 。

2．R b2在适当范围内增大，则电压放大倍数 ，输入电阻 ，输出电阻 。

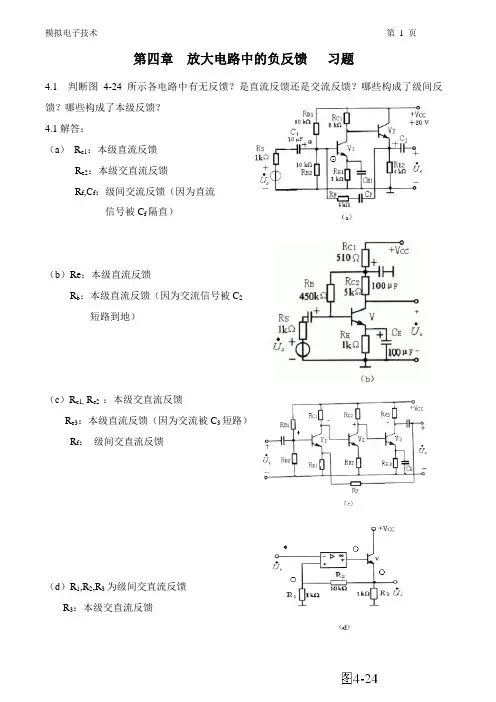

第四章放大电路中的负反馈习题4.1 判断图4-24所示各电路中有无反馈？是直流反馈还是交流反馈？哪些构成了级间反馈？哪些构成了本级反馈？4.1解答：（a）R e1：本级直流反馈R e2：本级交直流反馈R f,C f：级间交流反馈（因为直流信号被C f隔直）（b）Re：本级直流反馈R b：本级直流反馈（因为交流信号被C2短路到地）（c）RR e2 ：本级交直流反馈R e3：本级直流反馈（因为交流被C3短路）R f：级间交直流反馈（d）R1,R2,R3为级间交直流反馈R3：本级交直流反馈4-1解答续：（e）R2,R4：本级交直流反馈R L,R6：为级间交直流反馈（f）R e ：本级直流反馈（∵交流信号被C e短路）R1, R2 ：本级直流反馈（∵交流信号被C短路到地）（g）R1, R2 ：级间交直流反馈（h）(i) R e2 ：本级直流反馈R e1, R e3 ：级间交流反馈（ii）R f1, R b ：级间交直流反馈R f2, R e1 ：级间交直流反馈4.2指出图4-24所示各电路中反馈的类型和极性，并在图中标出瞬时极性以及反馈电压或反馈电流。

（a）解答：R f,C f引入电压并联交流负反馈瞬间极性如图示：∵I b↓=I i-I f↑故为负反馈（b）解答，R b引入电压并联直流负反馈，瞬时极性如图示∵I b↓=I i-I f↑故为负反馈（C）解答：R f, R e1 ：引入电压串联交流正反馈（∵直流被C2隔直），瞬时极性如图示：U be=U i+U f, U f与U i极性相同，故为正反馈(d)解答：R1，R2引入电压串联交直流正反馈，瞬时极性如图示：U 'i=U i+U f, U f与U i极性相同，故为正反馈（e）解答：R L,R6 引入电流串联交直流负反馈,（即ΔU i=（U+-U i）↓）（即同相端与反相端电位差下降，∴为负反馈）（f）解答：R1，R e 引电容并联直流负反馈（交流被C短路到地）瞬时极性为图示（因I b↓=I i-I f ↑）I f上升，I b下降（g）解答：R1，R2引入电压并联交直流负反馈瞬时极性如图示：∵I b↓=I i-I f↑（h）(i)解答：R b，R f1引入电压并联交直流负反馈瞬时极性为图示∵I b↓=I i-I f↑故为负反馈（ii）解答：R f2, R e1引入电流串联交直流负反馈瞬时极性为图示∵U be↓=U i-U f2↑= U i-U e1↑（U e1上升，U be下降）∴为负反馈4.3某放大电器输入电压信号为20mV 时，输出电压为2V 。

第6章负反馈放大电路例题解析例6. 1试判断图6.1电路的反馈组态。

解：设运放A i 反相输入端电压 V 的瞬时极性为(+)，则A i 输出电压V o1为(-),A 2输出电 压V o 为(+)，通过R 1和R t 分压反馈电压V f 的瞬时极性为(+)， V f 与V j 反相串联在A 1输入 "7； ° +V CC R 2R i(+) *(+)_L 0 ----- + V i V o 图6.2端，使净输入电压V d 减小，为负反馈；反馈信号从运放的同相输入端接入， 输入信号从反相 输入端接入，因此为串联反馈；反馈电压V f 与输出电压V o成正比，比例系数为 尺/( R 1+ R 4)， o1*1*I fR 3 T iR fR 5若V o 为零，则V f也为零，因此为电压反馈；综上所述该电路为电压串联负反馈电路。

例6.2.双管直接耦合电路如图 6.2.所示，试判断该电路的反馈组态。

解：在图6.2电路中，反馈电阻 R f 从输出级的射极将部分输出信号反馈到输入级的基极， 因反馈信号和输入信号都从 T i 的基极接入，所以为并联反馈。

设输入信号在 极性为（+）,则放大后T i 集电极为（-）,T 2集电极为（+）, T 2发射极为（-）,因此通过R f 反馈到T i 基极的反馈信号瞬时极性为（-）,与输入信号的极性相反，所以为负反馈。

又因为 并联反馈电路的输入电阻很小， T i 基极可视为“虚地”，则反馈电流：若将输出端短路，使输出电压 V o = 0,但1。

丰0 , I f6.2电路为电流并联负反馈电路。

例6. 3分析图6.3中的四个放大电路中的反馈电路*止 ------------------- I o R5+R f（1） 每个电路存在几个反馈？（2） 反馈的极性是正反馈，还是负反馈 ？（3） 各个反馈电路在输出端的连接方式是电压反馈还是电流反馈 ？（4）各个反馈电路在输入端的连接方式是串联反馈还是并联反馈 ？解 反馈由本级的输出信号产生的，称为局部反馈；输出信号跨越一个以上的放大级向 输入端传送的称为环路反馈。

第四章反馈放大电路习题一、选择题1、对于放大电路，所谓开环是指（ C )。

A。

无负载 B. 无信号源 C. 无反馈通路D。

无电源2、在反馈放大电路中，基本放大电路的输入信号称为( B ）信号，它不但决定于( A ）信号,还与反馈信号有关.而反馈网络的输出信号称为（ C ）信号,它仅仅由( D ）信号决定。

A. 输入B. 净输入C。

反馈D。

输出3、直流负反馈是指（ B ）.A. 只存在于直接耦合电路中的负反馈B。

直流通路中的负反馈C。

放大直流信号时才有的负反馈 D. 只存在于阻容耦合电路中的负反馈4、在放大电路中,为了稳定静态工作点,可以引入（ B )。

A. 交流负反馈和直流负反馈B。

直流负反馈C. 交流负反馈D。

交流正反馈5、在放大电路的输入量保持不变的情况下，若引入反馈后（ C )，则说明引入的反馈是负反馈。

A。

输出量增大 B. 净输入量增大C。

净输入量减小D。

反馈量增加6、在反馈放大电路中，如果反馈信号和输出电压成正比，称为（ C )反馈.A。

电流B。

串联 C. 电压D。

并联7、为了稳定放大电路的输出电压,应引入（ B )负反馈;为了稳定放大电路的输出电流，应引入( C )负反馈。

A. 串联B. 电压C. 电流D。

并联8、某负反馈放大电路的开环增益A=10000，当反馈系数F =0.0004时，其闭环增益A f ( B )。

A。

2500 B. 2000 C。

1000 D. 15009、如果希望减小放大电路从信号源获取的电流I i ，同时希望增加该电路的带负载能力，则应引入（ A )。

A. 电流串联负反馈B. 电压串联负反馈C. 电流并联负反馈D。

电压并联负反馈10．电流串联负反馈可以（ C ）A。

稳定输出电压并使R i增大 B.稳定输出电压并使R O增大C.稳定输出电流并使R i增大 D。

稳定输出电流并使R O增大11．稳定放大电路的放大倍数,应引入（）。

A。

直流负反馈 B. 交流负反馈 C. 直流正反馈 D.交流正反馈二、指出图中都有何种反馈，并说出反馈类型1．V CCR C1C2 R b2R C2R b1C1C3LR e1C e1R e2R C2.三、已知如图，连出满足下列条件的反馈1．能稳定输出电流，并使输入电阻增大；2．直流的电流并联负反馈。

反馈及负反馈放大电路-习题解答负反馈典型例题6.4如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法(①和③、①和④、②和③、②和④相连)。

试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路6.5已知一个负反馈放大电路的A 105， F 2 103。

求：(1) A f = ？(2)若A的相对变化率为20%，则A f的相对变化率为多少？6.6电路如图T6.6所示。

试问：若以稳压管的稳定电压U Z作为输入电压，则当R2的滑动端位置变化时，输出电压U。

的调节范围是多少？+V cc-U O 图T 6.6 图角军T 6.6 (a) 图解T 6.6 (b)VD z2龙U z=6V□ RU I -----------R2R1R2+A出+R36.7在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是父流反馈?（f）有R5、R3: 级间反R5、R3 :交流反馈；反馈馈;R3: 本级反馈R3 :交直流反馈6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？图P 6.8°+V CC(b)R3R2(a)R L++(c)R3I(e)【解6.4】简答①和③相连：电压并联组态，负反馈；①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈；②和④相连：电流串联组态，负反馈。

详解：（a）①和③相连：如图解T 6.4（a）,用瞬时极性法分析可知，从输入端来看：i id i i i f，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b）①和④相连：如图解T 6.4 （b），用瞬时极性法分析可知，输入端i id i i i f，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

模拟电子电路例题负反馈放大电路例题(共17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--模拟电子电路例题_负反馈放大电路例题:1. 1.电流并联负反馈可稳定放大器的输出____,这种负反馈放大器的输入电阻____，输出电阻____。

答案：电流，低，高2.要求多级放大器输入电阻低，输出电阻也低，应该在多级放大器间引入____负反馈。

答案：电压并联3.要求多级放大器输入电阻高，输出电压稳定，应该在多级放大器中引入____负反馈。

答案：电压串联4.直流负反馈只能影响放大器的____，交流负反馈只影响放大器的交流____。

答案：静态工作点，性能5.将放大电路的____的一部分或全部通过某种方式反送到____称作反馈。

答案：输出信号，输入端6.负反馈使放大电路____降低，但使____得以提高，改善了输出波形的____,展宽了放大电路的____。

答案：放大倍数，闭环放大倍数的稳定性，非线性失真，通频带7.串联负反馈使输入电阻____，而并联负反馈使输入电阻____。

答案：提高，降低8.电压负反馈使输出电阻____，而电流负反馈使输出电阻____。

答案：降低，提高9.反馈深度用____来表示，它体现了反馈量的大小。

答案：2. 电路如图示，试分别说明（1）为了使从引到T2基极的反馈为负反馈，图中运放的正反馈应如何标示。

（2）接成负反馈情况下，若,欲使，则R F=(3）在上述情况下，若运放A的A vo或电路中的RC值变化5％，问值也变化5％吗解：（1）电路按瞬时极性法可判断，若A上端标示为（＋）极时为电压串联负反馈，否则为正反馈。

可见上（＋）下（－）标示才正确。

（2）若为电压串联负反馈，因为，则成立。

由，可得（３）由于只决定于R F和R b2两个电阻的值，因而基本不变，所以值不会改变。

3. 下列电路中，判别哪些电路是负反馈放大电路属于何种负反馈类型那些属于直流反馈，起何作用答案：a:C2--R F1--R E1,交直流负反馈。

反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。

A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。

A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。

A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。

而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。

（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。

A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。

A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。

A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。

A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。

A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。

第5章 负反馈放大电路习题解答1. 什么是反馈？为什么要引入反馈？ 【解题过程】在电子电路中，把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络返送回输入回路，以影响放大电路性能的措施，称为反馈。

负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗，使系统更有利于推动后面的负载，所以要引入反馈。

2. 什么是正反馈和负反馈？如何判断电路中引入的是正反馈还是负反馈？ 【解题过程】当电路中引入反馈后，反馈信号能削弱输入信号的作用，称为负反馈。

相反，反馈信号加强了输入信号的作用，称为正反馈。

为了判断引入的是正反馈还是负反馈，通常采用的方法是“瞬时极性法”。

具体做法如下：(1)假定放大电路工作在中频信号频率范围，则电路中电抗元件的影响可以忽略； (2)假定电路输入信号在某个时刻的对地极性，在电路中用符号“＋”和“-”表示瞬时极性的正和负，并以此为依据，逐级推出电路中各相关点电流的流向和电位极性，从而得出输出信号的极性；(3)根据输出信号的极性判断出反馈信号的极性；(4)根据反馈信号和输入信号的极性及连接方式，判断净输入信号，若反馈信号使基本放大电路的净输入信号增强，则为正反馈；若反馈信号使基本放大电路的净输入信号削弱，则为负反馈。

3. 负反馈放大电路的一般表达式是什么？ 【解题过程】负反馈放大电路的一般表达式为F 1AA AF=+4. 负反馈放大电路有哪四种组态？如何判断？【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈，电流并联负反馈，电流串联负反馈，具体判断方法在正文中有详细描述。

5. 负反馈对电路性能产生什么影响？【解题过程】负反馈对电路性能产生如下影响：提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。

6. 电路如题图 (a)、(b)所示。

（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。

第四章负反馈放大电路习题一、填空1.多级放大器的耦合方式有（）（）（）三种。

2.通常把放大器在放大倍数允许波动范围内所对应的频率范围称为（）。

3.反馈是指放大器的输出端把输出信号的（）或者全部通过一定方式送回到放大器的（）的过程。

4.反馈放大器是由（）和反馈网络两部分组成的，反馈网络是跨接在（）和（）之间的电路。

5.对共射极电路而言，反馈信号引入到输入端接三极管的发射极上，称作（）反馈，若反馈信号引入到输入端接在三极管的基极上称为（）反馈。

从输出端来看，反馈网络接在三极管的集电极上称为（）反馈。

反馈从三极管的发射极接出，称作（）反馈。

6.电压负反馈能稳定（），使放大器的输出电阻（）;电流反馈能稳定（），使放大器的输入电阻（）。

7.为了增大放大器的输入电阻，应引入（）负反馈，为了减小放大器的输入电阻应引入的是（）负反馈。

8.凡反馈信号使放大器的净输入信号（馈，凡是反馈信号使放大器的净输入信号（负反馈。

）称为正反）称为9.反馈放大电路的放大倍数只与（）有关，而与三极管的（）无关。

10.直流负反馈只能稳定放大器的（），交流负反馈才能（）放大器的性能。

11.射极输出器的特性归纳为：（1）电压放大倍数（）; （2）输出电压相位与输入电压相位（）；（3）输入电阻（）；（4）输出电阻（）;（5）具有一定（）放大能力和（）放大能力。

12.射极输出器作为输入级，是利用（）大的特性，放在输出级是利用它的（）小的特性。

二.判断1.多级放大器的通频带比组成它的每级放大器的通频带都窄。

（）2.共集电极电路它具有很高的输入电阻和很低的输出电阻。

（）3.两个单独使用的放大器，电压放大倍数分别为50、60,将这两个放大器组成一个两级放大器后总的电压放大倍数为3000。

（）4.多级放大电路常采用负反馈来提高放大器的电压放大倍数。

（）5.为了提高放大器的输入电阻，可采用电流反馈。

（）6.为了稳定放大器的输出电压，可以采用电压反馈。

典型例题和考研试题解析自测题及解答【解】1.√ 2. × 3. ①√ ②× 4.× 5.× 6. √ 7.× 8.× 9.× 10.×【解】1.电流串联负反馈 2.电压串联负反馈 3.电流并联负反馈 4.电压并联负反馈5.电压串联负反馈6.负反馈7.交流负反馈8.直流负反馈9. FA 1 10. 将放大电路的输出量（电压或电流）的全部或一部分，通过一定的电路（网络）送回输入回路，与输入量（电压或电流）进行比较。

选择题【解】1. B. 2. B. 3. B. 4. B. 、C 9. A 、C 、E如图所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。

试判断这4种接法各为何种组态的反馈是正反馈还是负反馈设各电容可视为交流短路。

图T【解】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈； ②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。

详解：（a ）①和③相连：如图解T （a ），用瞬时极性法分析可知，从输入端来看：f i id i i i ，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b ）①和④相连：如图解T （b ），用瞬时极性法分析可知，输入端f i id i i i ，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

总之，①和④相连为电流并联正反馈；（c ）②和③相连：如图解T （c ），用瞬时极性法分析可知，从输入回路来看：f i id u u u ，净输入电压增加，反馈极性为正；反馈回来的信号与输入信号不在同一节点，表现为电压的形式，为串联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压成正比，为电压反馈。

第4章集成运算放⼤器习题解答第四章习题参考答案4-1 什么叫“虚短”和“虚断”？答虚短：由于理想集成运放的开环电压放⼤倍数⽆穷⼤，使得两输⼊端之间的电压近似相等，即-+≈u u 。

虚断：由于理想集成运放的开环输⼊电阻⽆穷⼤，流⼊理想集成运放的两个输⼊端的电流近似等于零，即0≈=-+i i 。

4-2 理想运放⼯作在线性区和⾮线性区时各有什么特点？分析⽅法有何不同？答理想运放⼯作在线性区，通常输出与输⼊之间引⼊深度负反馈，输⼊电压与输出电压成线性关系，且这种线性关系只取决于外部电路的连接，⽽与运放本⾝的参数没有直接关系。

此时，利⽤运放“虚短”和“虚断”的特点分析电路。

理想运放⼯作在⾮线性去（饱和区），放⼤器通常处于开环状态，两个输⼊端之间只要有很⼩的差值电压，输出电压就接近正、负电压饱和值，此时，运放仍具有“虚断”的特点。

4-3 要使运算放⼤器⼯作在线性区，为什么通常要引⼊负反馈？答由于理想运放开环电压放⼤倍数∞=uo A ，只有引⼊深度负反馈，才能使闭环电压放⼤倍数FA 1u =，保证输出电压与输⼊电压成线性关系，即运放⼯作在线性区。

4-4 已知F007运算放⼤器的开环放⼤倍数dB A uo 100=，差模输⼊电阻Ω=M r id 2，最⼤输出电压V U sat o 12)(±=。

为了保证⼯作在线性区，试求：（1）+u 和-u 的最⼤允许值；（2）输⼊端电流的最⼤允许值。

解（1）由运放的传输特性5o uo 1012===++u u u A 则V 102.1101245--+?===u u（2）输⼊端电流的最⼤允许值为A 106102102.11164id --+?=??==r u I 4-5 图4-29所⽰电路，设集成运放为理想元件。

试计算电路的输出电压o u 和平衡电阻R 的值。

解由图根据“虚地”特点可得0==+-u u图中各电流为601.01--=u i 305.02---=u i 180o f u u i -=- 由“虚断”得f 21i i i =+以上⼏式联⽴，可得V 7.2o =u平衡电阻为Ω==k R 18180//60//30图4-29 题4-5图4-6 图4-30所⽰是⼀个电压放⼤倍数连续可调的电路，试问电压放⼤倍数uf A 的可调范围是多少？图4-30 题4-6图解设滑线变阻器P R 被分为x R 和x P R R -上下两部分。

负反馈放大电路 4 练习题一、单选题(每题1分)1.在输入量不变的情况下，若引入反馈后（ D ），则说明引入的是负反馈。

A. 输入电阻增大B. 输出量增大C. 净输入量增大D. 净输入量减小2.需要一个阻抗变换电路，要求输入电阻大，输出电阻小，应选用（ A ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联3.为了将输入电流转换成与之成比例的输出电压，应引入深度（ B ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联4.放大电路引入负反馈是为了（ D ）。

A. 提高放大倍数B. 稳定输出电流C. 稳定输出电压D. 改善放大电路的性能5.构成反馈通路的元器件（ D ）。

A. 只能是电阻元件B. 只能是三极管、集成运放等有源器件C. 只能是无源器件D. 可以是无源器件，也可以是有源器件6.欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（ D ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联7.理想集成运放具有以下特点：（ B ）。

A.开环差模增益A u d=∞，差模输入电阻R i d=∞，输出电阻R o=∞B. 开环差模增益A u d=∞，差模输入电阻R i d=∞，输出电阻R o=0C. 开环差模增益A u d=0，差模输入电阻R i d=∞，输出电阻R o=∞１D. 开环差模增益A ud=0，差模输入电阻R id=∞，输出电阻R o=08.为了增大放大电路的输入电阻，应引入（ C ）负反馈。

A. 直流B. 交流电流C. 交流串联D. 交流并联9.要求输入电阻大，输出电压稳定，应选用（ A ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联10.为了减小放大电路的输出电阻，应引入（ C ）负反馈。

A. 直流B. 交流电流C. 交流电压D. 交流并联11.为了稳定放大倍数，应引入（ B ）负反馈。

A. 直流B. 交流C. 串联D. 并联12.欲将方波电压转换成三角波电压，应选用（C ）运算电路。

负反馈放大电路
微习题
一、填空题
1、反馈将放大电路（输入回路，输出回路）的一部分或全部通过一定形式的电路送回到（输入回路，输出回路）并与输入信号相叠加的过程称为反馈。

2、没有引入反馈的放大器称为（开环，闭环）放大器，其放大倍数用字母（A，Af）表示。

3、引入反馈的放大器称为（开环，闭环）放大器，其放大倍数用字母（A，Af）表示。

4、负反馈放大器的电压放大倍数（提高，降低），
放大器的非线性失真（增大，减小）。

5、常用方法判断正反馈和负反馈。

6、共发射极放大电路，假设基极的瞬时极性为+，发射极的瞬时极性为（+，-），集电极极的瞬时极性为（+，-）。

二、判断下图的反馈类型
三、负反馈的作用有哪些？
参考答案
一、填空题
1.输出回路输入回路
2.开环 A
3.闭环Af
4.降低减小
5. 瞬时极性法
6. + -
二、解：Rf为反馈元件，连接输入回路和输出回路。

共发射极放大电路，利用瞬时极性法，判断出为正反馈。

看输出端，短接输出u o，反馈并没有消失，则为电流反馈。

看输入端，反馈信号与输入信号是在同一个节点，则为并联反馈。

此放大电路是电流并联正反馈。

三、答：1.降低放大倍数；2.提高放大倍数的稳定性；3.展宽通频带；
4.减小非线性失真；
5.改变输入电阻和输出电阻。
