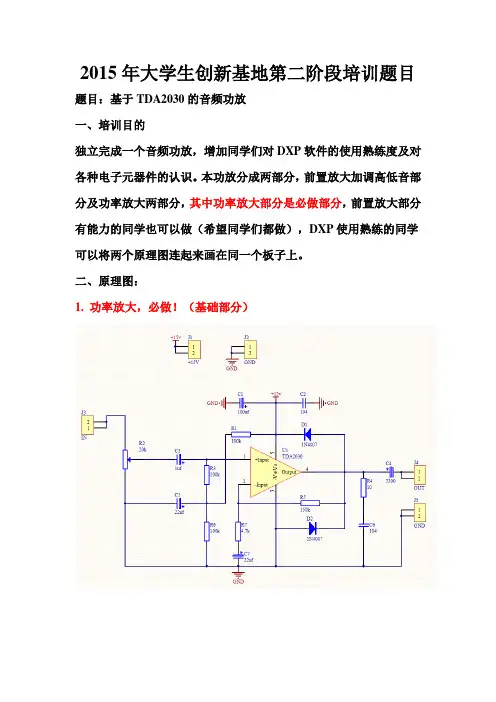

2015年大学生创新基地第二阶段培训题目题目：基于TDA2030的音频功放
一、培训目的
独立完成一个音频功放，增加同学们对DXP软件的使用熟练度及对各种电子元器件的认识。本功放分成两部分，前置放大加调高低音部分及功率放大两部分，其中功率放大部分是必做部分，前置放大部分有能力的同学也可以做（希望同学们都做），DXP使用熟练的同学可以将两个原理图连起来画在同一个板子上。
二、原理图：
1. 功率放大，必做！（基础部分）
2. 前置放大加调高低音部分，有能力的同学做完功率放大后可选做（加分部分）
三、电路工作原理：
本电路是基于TDA2030A的音频功放电路，TDA2030A是电话机根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。本电路是内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接以及负载泄放电压反冲等。TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。
NE5532是高性能低噪声双运算放大器（双运放）集成电路，用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。本电路中采用NE5532进行前置放大。电路中J2口接入音频信号，经前置放大后，进入调高低音部分，最后通过TDA2030进行功率放大。该电路中同时也加入了话筒和音频接口，做完该电路后且调试成功后，有兴趣的同学可以接上音源，通过扩音器来享受自己的劳动成果。
四、元器件实物图
TDA2030 驻极话筒
NE5532 音频接口
散热片
五、注意事项
画PCB的时候注意NE5532是双电源供电，切勿弄错。
焊接NE5532的时候最好事先用8PIN的插座代替NE5532进行焊接。
TDA2030正常工作时发热较大，切勿用手触摸，所以TDA2030必须接上散热片，且如果长时间使用功放，则接上的散热片应该较大，在画PCB图的时候记得预留空间。
注意三极管的接线，各极切勿接错,电容切勿接反，扩音器可用排针代替，地线尽量布宽。没调试成功前切勿用手机或者电脑等价格昂贵的物品代替音源接入功放，这样有可能会烧坏手机内部的元件。
注意：电路图中只有有点
和
的地方为相连在一起的，没有点的地方没有相连。
六、元器件清单
电阻
阻值
1K 15K 2K 220 4.7K 2.7K 10K 100K 150K 10 数目 4 1 1 2 3 1 2 3 1 1 电容
容值
10UF 22UF 104 10PF 223 224 683 1UF 100U
F
3300
UF 数目 1 5 3 3 2 2 2 1 1 1
电位器：10K2个20K1个
NE5532一个TDA2030一个驻极话筒一个音频接口一个排针若干8PIN插座一个二极管1N4001(或1N4007)两个散热片一片（大小不限，如长期使用则大点）
注：元器件数目可能会有出错，请同学们认真对照原理图检查
本次培训会给足时间大家画图，两个图可以分开来做板子，做完功率放大部分的同学有能力可再继续选做前置放大部分，相应的库我们会放到群文件上，希望同学们能够坚持下来，电子的道路是需要忍耐和毅力，祝同学们作品一次成功！
