TDA2030单电源接法电路图

TDA2030电路JRC4558电路工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UT C2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。

实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。

电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放，现输出功率约为50 W。

但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。

表面看来它也满足BTL电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。

事实上，原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时，极大衰减了输入信号，再从680Ω与地之间加到U2的反相端，信号几乎为零。

用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路，与喇叭一端接地相同。

TDA2030A的BTL大功率功放电路原理图发布: | 作者:－－ | 来源: －－ | 查看:219次 | 用户关注：采用4个TDA2030A或LM1875组成双通道的BTL电路。

电阻为金属膜电阻，两个大滤波电容为6700U/25V（实测耐压可达40v左右）的红宝石或黑金刚（这两个品牌质量好一点）电解电容，其它电容采用CBB无极性电容。

TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。

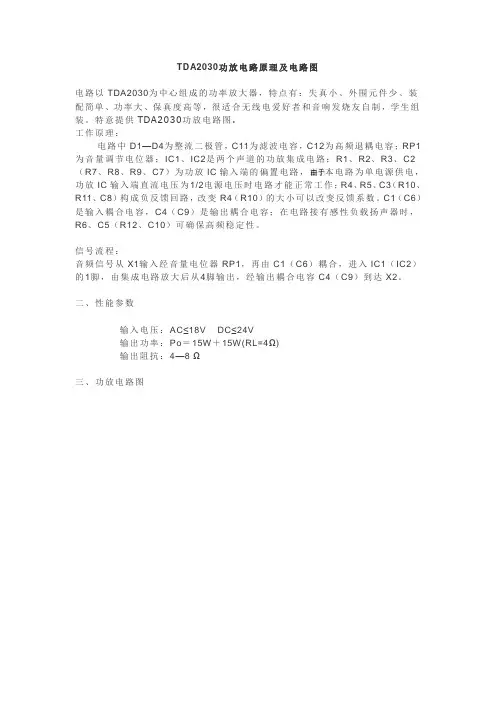

TDA2030功放电路原理及电路图
电路以TDA2030为中心组成的功率放大器，特点有：失真小、外围元件少、装配简单、功率大、保真度高等，很适合无线电爱好者和音响发烧友自制，学生组装。

特意提供TDA2030功放电路图.
工作原理：
电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2（R7、R8、R9、C7）为功放IC输入端的偏置电路，本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。

C1（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。

信号流程：
音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。

二、性能参数
输入电压：AC≤18V DC≤24V
输出功率：Po＝15W＋15W(RL=4Ω)
输出阻抗：4—8 Ω
三、功放电路图。

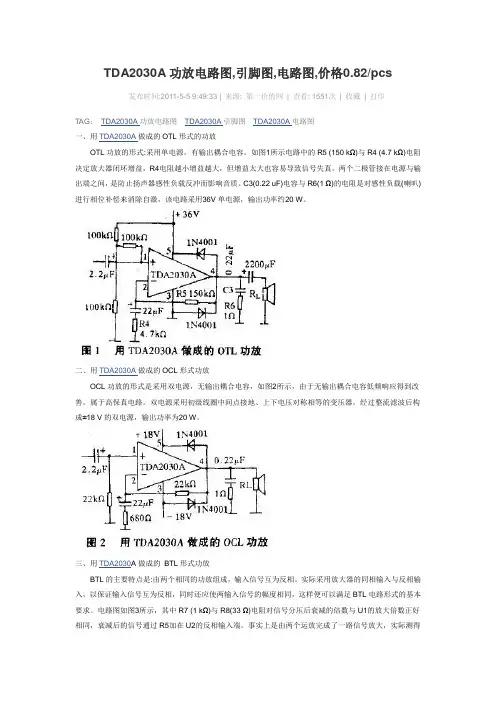

TDA2030A功放电路图,引脚图,电路图,价格0.82/pcs 发布时间:2011-5-5 9:49:33 | 来源: 第一价值网| 查看: 1551次| 收藏| 打印TAG：TDA2030A功放电路图TDA2030A引脚图TDA2030A电路图一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源，有输出耦合电容。

如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。

两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。

C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。

双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。

实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。

电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放，现输出功率约为50 W。

但由于BTL 电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。

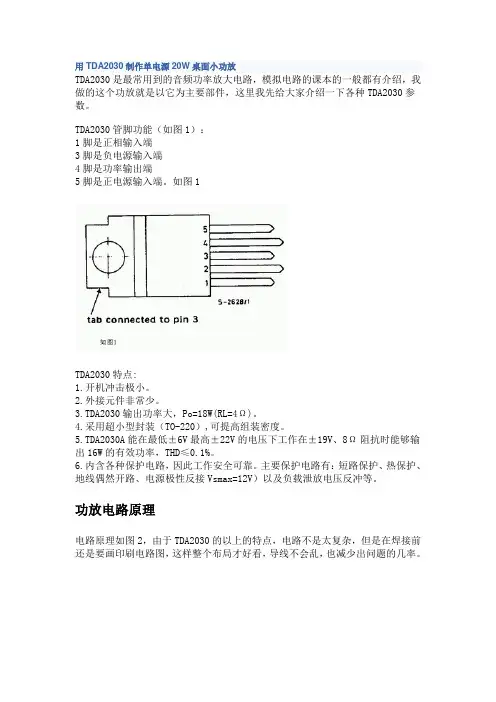

用TDA2030制作单电源20W桌面小功放TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，我做的这个功放就是以它为主要部件，这里我先给大家介绍一下各种TDA2030参数。

TDA2030管脚功能（如图1）：1脚是正相输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

如图1TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接Vsmax=12V）以及负载泄放电压反冲等。

功放电路原理电路原理如图2，由于TDA2030的以上的特点，电路不是太复杂，但是在焊接前还是要画印刷电路图，这样整个布局才好看，导线不会乱，也减少出问题的几率。

电源部分1．工作原理单相桥式整流电路是工程上最常用的单相整流电路，如图6.2.3所示。

图6.2.3。

整流电路在工作时，电路中的四只二极管都是作为开关运用，根据图6.2.3的电路图可知：当正半周时，二极管D1、D3导通（D2、D4截止），在负载电阻上得到正弦波的正半周；当负半周时，二极管D2、D4导通（D1、D3截止），在负载电阻上得到正弦波的负半周。

在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。

单相桥式整流电路的电流与电压波形见图6.2.4。

图6.2.4 单相桥式整流电路的电流与电压波形实际使用的是下列电路，U1为7812三端集成稳压模块，PTC即0.25A 的保险管。

在D1，D2，D3，D4上并联瓷片电容是为了保护四只二极管。

元件选择TDA2030 两块 LM7812 1个电解电容 2200uF 50V 2个 4700uF 50V 1个 100uF 50V 2个 22uF 50V 4个1uF 50V 2个无极电容 0.1uF 4个电阻（水泥电阻） 100K 6个 4.7K 2个 150K 2个 1 2个电位器 22K 1个开关二极管 IN4001 2个整流二极管 IN4007 4个发光二极管（红绿蓝三色） 1个变压器一台 220V 50Hz 12x2V 0.83A保险管 0.25A 1个音频接口一个（单路）万用电路板一块散热片两块导线螺钉若干最后按电路图设计印刷电路板（由于本人小平有限无法用专门的软件绘制图形，所以不能上图了）试听感受播放一首轻音乐，底噪不大，旋转电位器，没有杂音，声音很轻柔，高音表现不错；然后来了一曲DJ舞曲，低音有一定的力度，测试用的喇叭是8欧 45W,输出电压最大有3.5V左右，电源电压是16.7V左右，输出功率应该有20W,散热效果良好。

TDA2030A是高保真集成功放之一，许多功放电路都采用这种集成方式。

用TDA2030A做几款不同形式的功放，也许能给音响爱好者增加一点趣味。

一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源，有输出耦合电容。

如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。

两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。

C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。

双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。

实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。

电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放，现输出功率约为50 W。

但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。

BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。

实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。

电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放，现输出功率约为50 W。

但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。

表面看来它也满足BTL电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。

事实上，原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时，极大衰减了输入信号，再从680Ω与地之间加到U2的反相端，信号几乎为零。

用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路，与喇叭一端接地相同。

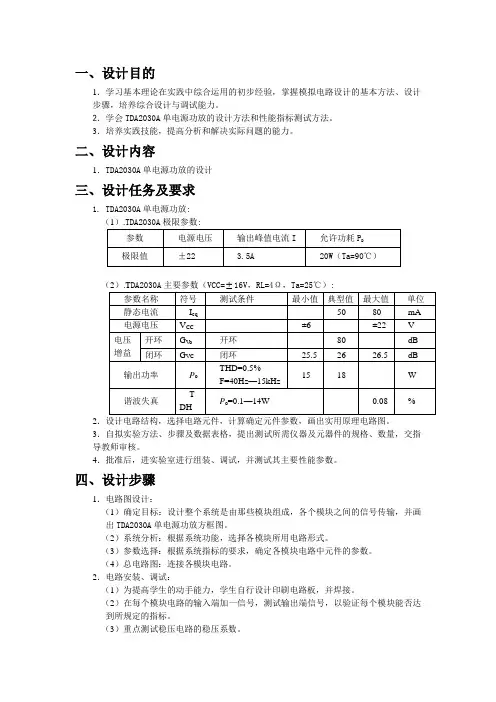

一、设计目的1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

2．学会TDA2030A单电源功放的设计方法和性能指标测试方法。

3．培养实践技能，提高分析和解决实际问题的能力。

二、设计内容1．TDA2030A单电源功放的设计三、设计任务及要求1. TDA2030A单电源功放:（1）.TDA2030A极限参数:（2）.T DA2030A主要参数（VCC= 16V，RL=4Ω，Ta=25℃）:23．自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。

4．批准后，进实验室进行组装、调试，并测试其主要性能参数。

四、设计步骤1．电路图设计：（1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出TDA2030A单电源功放方框图。

（2）系统分析：根据系统功能，选择各模块所用电路形式。

（3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。

（4）总电路图：连接各模块电路。

2．电路安装、调试：（1）为提高学生的动手能力，学生自行设计印刷电路板，并焊接。

（2）在每个模块电路的输入端加一信号，测试输出端信号，以验证每个模块能否达到所规定的指标。

（3）重点测试稳压电路的稳压系数。

（4）将各模块电路连起来，整机调试，并测量该系统的各项指标。

五、总体设计思路1．TDA2030A单电源功放的设计原理六、实验设备及元器件1.万用表2.示波器3.交流毫伏表4.计算机5.腐蚀设备6.电烙铁7.转印机8.打印机9.TDA2030A单电源功放元件清单：七、PCB布线图1.TDA2030A单电源功放八、3D效果图1.TDA2030A单电源功放。

TDA2030A组成的30W功率放大器电路图作者:admin 来源:TDA2030A组成的30W功率放大器电路图TDA2030A组成的30W功率放大器电路图TDA2030这样的电路对初学者来说就很适合。

功率也可以适用于书房和卧室等空间不是很大的地方。

元件也很好找，价格便宜。

该电路图如下：本电路有一点错误之处，但是我不知道怎么在博客里面改图片，所以只能在这里加以说明。

TDA2030A有5个引脚，其中引脚定义为：1、同向输入2、反向输入3、负电源4、输出5、正电源所以不管怎么接，TDA2030A的引脚3肯定接低电平，引脚5接高电平。

上面的电路图里面第二个运放需要将-15V、+15V换位。

本电路无需调试，只要安装正确即可正常工作。

这款电路属于BTL功率放大，B TL是Bridge-Tied-load的缩写，意为桥接式负载。

负载的两端分别接在两个放大器的输出端。

其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。

负载上将得到原来单端输出的2倍电压。

从理论上来讲电路的输出功率将增加4倍。

BTL电路能充分利用系统电压，因此BT L结构常应用于低电压系统或电池供电系统中。

在汽车音响中当每声道功率超过10 w时，大多采用BTL形式。

BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。

用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。

但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣。

电路里面C1与R1构成高通滤波电路，以公式f=1/(2πRC)可以得出在固定高通频率下R、C的值。

电路中，如果假设f=100Hz，C值不变，R的值将会减小，则R 得电流将增大，从而输出功率减小，导致喇叭音量减小；所以应该改变C的值，R 值不变。

调整R、C的值，可以有效地改善输出语音的质量。

TDA2030小功放DIY原理图+线路板PCB图
TDA2030单电源供电电路原理图
TDA2030单电源供电电路PCB线路板图
3.TDA2030双IC桥接分立电源供电放大电路原理图(输出功率P o = 28W,V s = ±14V)：
TDA2030双IC桥接分立电源供电放大电路原理图
【注意事项】
[1].TDA2030A具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，二极管限压（5脚因为任何原因产生了高压，一般是喇叭的线圈电感作用，使电压等于电源的电压）以保证5脚上的脉冲串维持在规定的幅度内。

[2].热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。

[3].与普通电路相比较，加散热片可以使其有更高的安全系数。

万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。

[4].印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。

[5].装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。

[6].虽然TDA2030A所需的元件很少，但所选的元件必须是品质有保障的元件。

TDA2030功放电路图电压±6-18V功率14W喇叭4欧带音调板TDA2030功放电路图左手665收藏：时间：2015-4-15日9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

TDA2030原理图2011-05-04 18:39:28| 分类：默认分类| 标签：无|字号大中小订阅.一、电源电路：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

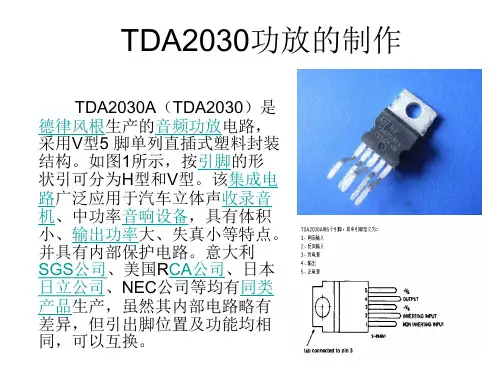

音频功放集成电路TDA2030详解TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。

如图所示，按引脚的形状引可分为H型和V型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、谐波失真和交越失真小等特点。

并设有短路和过热保护电路等，多用于高级收录机及高传真立体声扩音装置。

意大利SGS 公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同,可以互换。

电路特点：[1].外接元件非常少。

[2].输出功率大，Po=18W(RL=4Ω)。

[3].采用超小型封装（TO-220）,可提高组装密度。

[4].开机冲击极小。

[5].内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路、过热、地线偶然开路、电源极性反接（Vsmax=12V）、负载泄放电压反冲等。

极限参数：如表1所示。

表1 TDA2003极限参数（TA=25 ℃）封装形式：TDA2030为5脚单列直插式，如上图1所示电气参数：如表2所示典型应用电路：各元器件的作用：注意事项：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。

热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。

与普通电路相比较，散热片可以有更小的安全系数。

万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。

印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。

装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。

虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。

TDA2030A功放電路圖,引腳圖,電路圖TAG：TDA2030A功放電路圖TDA2030A引腳圖TDA2030A電路圖一、用TDA2030A做成的OTL形式的功放OTL功放的形式:採用單電源，有輸出耦合電容。

如圖1所示電路中的R5 (150 kΩ)與R4 (4.7 kΩ)電阻決定放大器閉環增益，R4電阻越小增益越大，但增益太大也容易導致信號失真。

兩個二極體接在電源與輸出端之間，是防止揚聲器感性負載反沖而影響音質。

C3(0.22 uF)電容與R6(1 Ω)的電阻是對感性負載(喇叭)進行相位補償來消除自激，該電路採用36V單電源，輸出功率約20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是採用雙電源，無輸出耦合電容，如圖2所示，由於無輸出耦合電容低頻回應得到改善，屬於高保真電路。

雙電源採用初級線圈中間點接地、上下電壓對稱相等的變壓器，經過整流濾波後構成±18 V的雙電源，輸出功率為20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特點是:由兩個相同的功放組成，輸入信號互為反相。

實際採用放大器的同相輸入與反相輸入，以保證輸入信號互為反相，同時還應使兩輸入信號的幅度相同，這樣便可以滿足BTL電路形式的基本要求。

電路圖如圖3所示，其中R7 (1 kΩ)與R8(33 Ω)電阻對信號分壓後衰減的倍數與U1的放大倍數正好相同，衰減後的信號通過R5加在U2的反相輸入端。

事實上是由兩個運放完成了一路信號放大，實際測得輸出電平高出用一個積體電路的1.5倍。

即原輸出功率為20 W的運放，現輸出功率約為50 W。

但由於BTL 電路特點，選擇積體電路時盡可能用參數一致的兩個運算放大電路，調整輸入信號幅度，可通過輸入正弦波用示波器觀察兩輸入信號的幅度，這時調整R7使兩輸入信號的幅度相同，以保證在提高功率的同時盡可能減小非線性對稱性失真。

筆者曾見到與圖3類似的電路，但其電路中沒有R7, R8對信號分壓後衰減的電阻，而U2的反相輸入端R5(680 Ω)電阻仍接地。

TDA2030功放电路本文介绍的音频功率放大器是用集成功放TDA2030为主的电路，其制作简单，价格低廉，输出功率大，保真性好，适合初学者和大、中专学生。

一、电路工作原理图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。

TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。

RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。

R2、R3决定了该电路交流负反馈的强弱及闭环增益。

该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。

静态工作点稳定性好。

C4、C5为电源高频旁路电容，防止电路产生自激振荡。

R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。

VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。

二、元器件的选择集成功率放大器TDA2030。

RP为碳膜电位器。

C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。

R1、R2、R3为碳膜电阻，额定功率为1/8W。

R4为碳膜电阻，额定功率为1/4W。

VD1、VD2为IN4007小功率整流二极管。

B为4Ω或8Ω、15W全频扬声器。

三、电路制作图2是本电路印制电路板图及TDA2030管脚图。

由于TDA2030输出功率较大，因此需加散热器。

而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。
