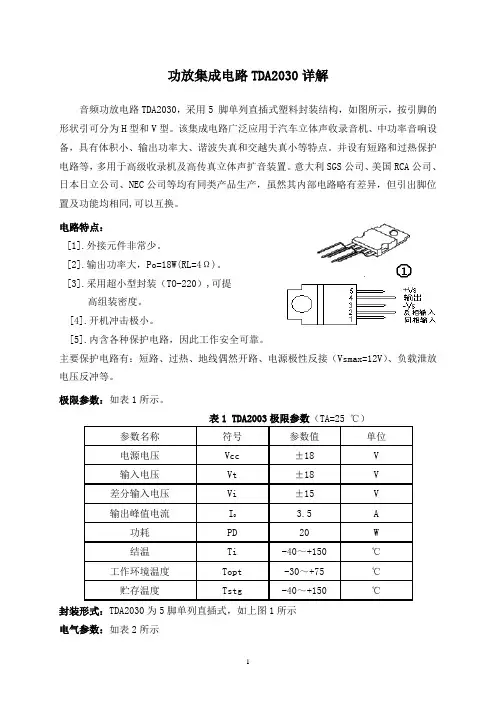

功放集成电路TDA2030详解音频功放电路TDA2030,采用5 脚单列直插式塑料封装结构,如图所示,按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、谐波失真和交越失真小等特点。
并设有短路和过热保护电路等,多用于高级收录机及高传真立体声扩音装置。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。
电路特点:[1].外接元件非常少。
[2].输出功率大,Po=18W(RL=4Ω)。
[3].采用超小型封装(TO-220),可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路,因此工作安全可靠。
主要保护电路有:短路、过热、地线偶然开路、电源极性反接(Vsmax=12V)、负载泄放电压反冲等。

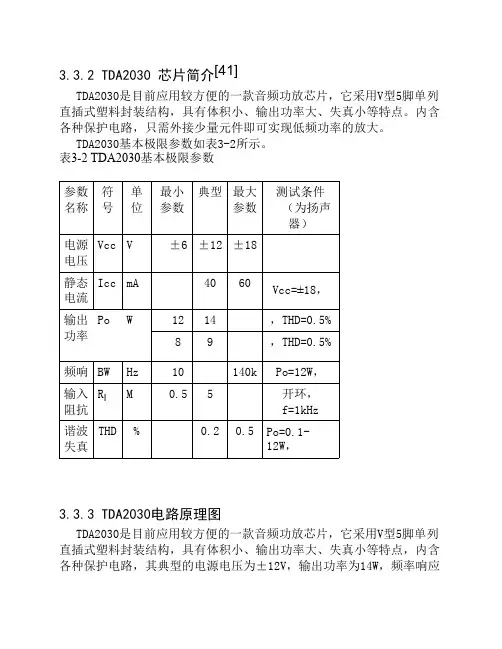

极限参数:如表1所示。
表1 TDA2003极限参数(TA=25 ℃)参数名称符号参数值单位电源电压Vcc ±18V输入电压Vt ±18V差分输入电压Vi ±15V3.5 A输出峰值电流IO功耗PD 20 W结温Ti -40~+150 ℃工作环境温度Topt -30~+75 ℃贮存温度Tstg -40~+150 ℃封装形式:TDA2030为5脚单列直插式,如上图1所示电气参数:如表2所示表2:TDA2030电气参数(Vcc=±14V,TA=25℃)典型应用电路:各元器件的作用:元器件推荐值作用比推荐值大时对电路的影响比推荐值小时对电路的影响R1 150K 闭环增益设置增大增益减小增益R2 4.7K 闭环增益设减小增益增大增益R3 100K 同相输入偏置增大输入阻抗减小输入阻抗R4 1Ω移相,稳定频率感性负载有振荡危险R5、R6 均100K 同相输入端偏置电源消耗增大C1 1u 输入隔直提高低频截至频率C2 22u 反相隔直提高低频截至频率C5 100u 低频退耦有振荡的危险C3 100n 高频退耦有振荡的危险C6 2200u 输出隔直提高低频截至频率C7 220n 移相、稳定频率有振荡的危险D1、D2 输出电压正负限幅保护注意事项:TDA2030具有负载泄放电压反冲保护电路,如果电源电压峰值电压40V的话,那么在5脚与电源之间必须插入LC滤波器,以保证5脚上的脉冲串维持在规定的幅度内。
目录1.前言.................................................... 错误!未定义书签。
2.TDA2030立体声功率放大器技术参数要求.................... 错误!未定义书签。
3.TDA2030立体声功率放大器系统设计........................ 错误!未定义书签。
3.1 系统设计总体方框图 (1)3.2 各模块原理说明..................................... 错误!未定义书签。
3.2.1 稳压电源 (2)3.2.2 左右声道的功率放大器 (3)3.2.3 输入信号处理电源(四运放) (4)3.3 系统总工作原理 (5)3.4 系统印刷电路板的制作图 (5)3.5 系统的操作说明 (6)3.5.1 通电测试 (6)3.5.2 整机组装 (6)3.6 系统的操作注意事项 (6)3.6.1 焊接与安装 (6)3.6.2 使用注意事项 (6)4. 参考文献................................................ 错误!未定义书签。
5. 致谢词.................................................. 错误!未定义书签。
6. 附录 (8)2.TDA2030立体声功率放大器技术参数要求功率放大器不仅仅是消费产品(音响)中不可缺少的设备,还广泛应用于控制系统和测量系统中。
其设计要求如下:1.输出功率:20W。
2.负载阻抗:8Ω。
3.通频带Δfs: 为20HZ–20KHZ。
4.音调控制要求:1KHZ(0dB),10KHZ(±12dB),100HZ(±12dB)。
5.灵敏度话筒输入:5mV;线路输入:0.775V3.TDA2030立体声功率放大器系统设计3.1 系统设计总体方框图TDA2030立体声功率放大器系统设计总体方框图如图1所示图1 系统组成方框图3.2 各模块原理说明本电路由三个部分组成,即稳压电源、左右声道的功率放大器及输入信号处理电源(四运放)。
TDA2030A与TDA2030的区别及代换TDA2030A为意大利SGS公司产品,采用5脚塑料封装,电路内部设有短路和过热保护。
其典型应用电路如下图所示。
TDA2030A的技术参数如下表所示。

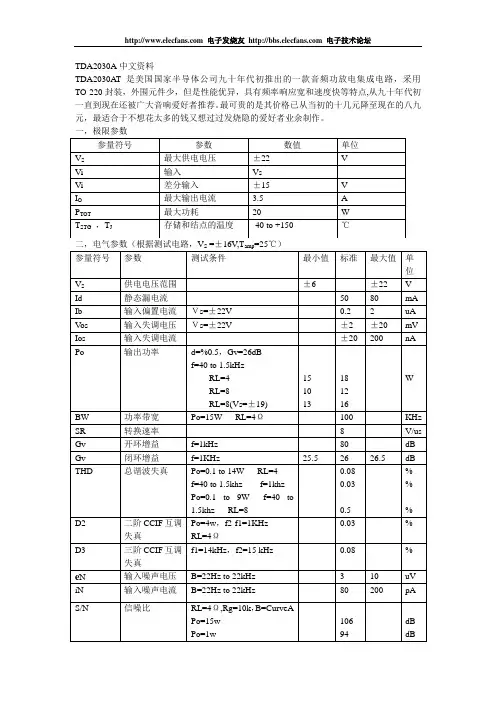

TDA2030A技术参数TDA2030A与TDA2030的区别TDA2030A实际上是TDA2030的改进型,前者可以替代后者,两者主要区别在于最高点源电压Vsm 与输出功率P0等参数不一样,若用TDA2030直接代替TDA2030A,就要看整机电源电压及音频输出功率。
当TDA2030A的Vcc 电压为±16V,输出音频功率不大于9W(RL=8Ω)时,用TDA2030代替TDA2030A问题不大。
反之,代换后极易损坏TDA2030或音频输出功率达不到原机的水平.tda2030a功放最大能加多大电压?最少又需要多大才能工作?我做的2030功放没接输入时,只要接输出就很快发热这该怎么办?正常不?使用双电源时最大±22V,最小±6V。
使用单电源时最大40V,最小12V。
无输入时4脚应为0V,否则就是自激或者2030损坏。
继续追问:来自手机问问单电源似乎不能供电呀!我用双电源时变压器发热的很!这是为什么?补充回答:单电源供电是可以的,以下是2030单电源供电的应用电路。
变压器发热式变压器功率小或整流滤波有故障。
怎么检测TDA2030是否坏了?好的TDA2030应用在OTL电路中输出电压为电源电压的二分之一、应用在OCL 电路中输出电压为零1个4558D和3个TDA2030A做的功放电路图 ,還有輸入正負電壓、電流是多少?最大外正负二十二伏,但是4558D最大供电是正负十五,4558D重要是重底音的前置放大,你的功放是2.1的。
这个很好的。
建议你用7815<输出+15V和7915输出-15V稳压块稳压后,给电路供电,这样电路都能正常的工作。
两个TDA2030A型功放管组成的双声道功放,是单电源供电还是双电源供电,用一个正电压电源供电可以吗?高手解答一下!谢谢!你做成OTL电路就可以单电源供电!要双电源供电就做OCL电路!TDA2030可做OCL OTL BTL 三种放大电路!继续追问:来自手机问问这个没法对电路的连接方式进行改变了,这是双声道的,原来双电源供电的,因为负电原不好找,我想把他改成正电源供电的补充回答:不行!除非改动电路把OCL变成OTL才可以接单电源供电!TDA2030功放自激,怎么解决?急!!10 [ 标签:tda2030功放 ] 彬彬上校2010-02-21 11:32我自己做了两个TDA2030的功放板,基本一摸一样。

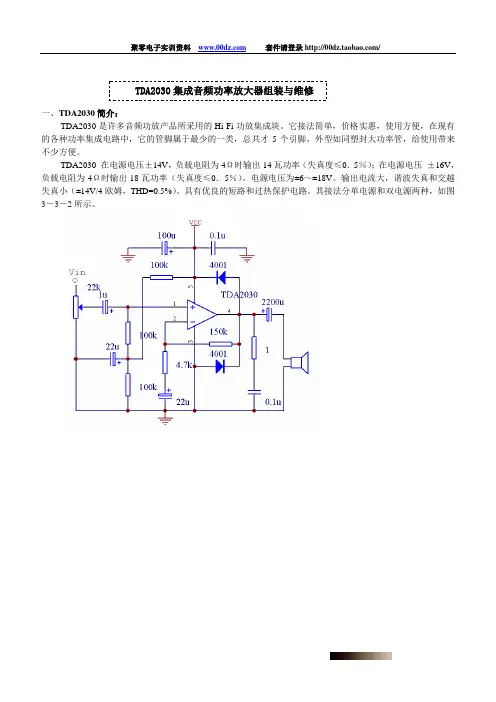

TDA2030集成音频功率放大器组装与维修一、TDA2030简介:TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。
它接法简单,价格实惠,使用方便,在现有的各种功率集成电路中,它的管脚属于最少的一类,总共才5个引脚,外型如同塑封大功率管,给使用带来不少方便。
TDA2030 在电源电压±14V,负载电阻为4Ω时输出14瓦功率(失真度≤0.5%);在电源电压±16V,负载电阻为4Ω时输出18瓦功率(失真度≤0.5%)。
电源电压为±6~±18V。
输出电流大,谐波失真和交越失真小(±14V/4欧姆,THD=0.5%)。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种,如图3-3-2所示。
图3-3-2TDA2030应用电路图二、集成音频功率放大器组装(一)电路组成与工作原理电路原理如图3-3-3,该电路由左右两个声道组成,其中W101为音量调节电位器,W102低音调节电位器,W103为高音调节电位器。
输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。
该电路工作于双电源(OCL)状态,音频信号由TDA2030的1脚(同向输入端)输入,经功率放大后的信号从4脚输出,其中R108、C107、R109组成负反馈电路,它可以让电路工作稳定,R108和R109的比值决定了TDA2030的交流放大倍数,R110、C108和R210、C208组成高频移相消振电路,以抑制可能出现的高频自激振荡。
图3-3-4为电源电路,为功放电路提供15-18V的正负对称电源。
图3-3-3TDA2030集成音频功放电路原理图图3-3-4TDA2030集成音频功放供电电路原理图(二)电路元器件选择(套件:/item.htm?id=5641928561)TDA2030为功率元件,使用过程中将会产生大量热量,要求安装到足够大的散热片上。

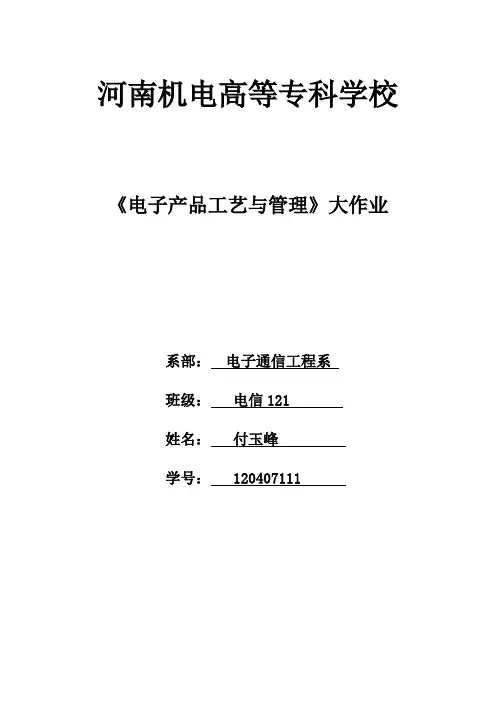

河南机电高等专科学校《电子产品工艺与管理》大作业系部:电子通信工程系班级:电信121姓名:付玉峰学号: 120407111摘要:当前,电子技术迅速发展,电子产品与人们的生活愈加密不可分,同时市场竞争也日趋激烈,电子企业为了自身发展,需要不断提高产品的质量和可靠性,对工程技术人员也提出了更高的的素质要求,不仅要掌握产品的工艺技术,还要懂得质量管理。
关键字:电子技术质量工艺下面通过对制作一个音频功率放大器来体现本课程的内容与要求。
一、设计任务1)利用TDA2030设计一个音频功率放大器。
2)要求音量可调,具有高音、低音提升电路。
3)双声道输入、输出。
4)整个系统采用双12V变压器供电。
二、设计思想TDA 2030是一块性能十分优良的功率放大集成电路要特点是上升速率高、瞬态互调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。
TDA2030集成电路的另一特点是输出功率大,而保护性能以较完善。
大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动地减流或截止,使自己得到保护。
该电路由于价廉质优,使用方便,并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
TDA2030主要参数:工作电压:±6~22V 静态电流:<50mA输出功率:18W 谐波失真:0.05% 闭环增益:26dB开环增益:80dB 频响范围:40~14000H三、方案选择功率放大器的常见电路形式有单电源供电的OTL电路和正负双电源供电的OCL电路还有双声道BTL。
有集成运放和晶体管组成的功率放大器,也有专用集成电路功率放大器芯片。
根据设计指标求,以及单电源供电的OTL电路的优越性:该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。

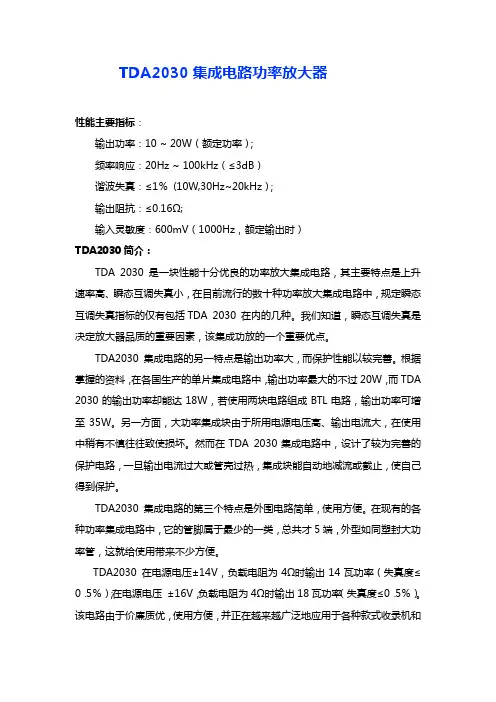

TDA2030集成电路功率放大器性能主要指标:输出功率:10 ~ 20W(额定功率);频率响应:20Hz ~ 100kHz(≤3dB)谐波失真:≤1%(10W,30Hz~20kHz);输出阻抗:≤0.16Ω;输入灵敏度:600mV(1000Hz,额定输出时)TDA2030简介:TDA 2030 是一块性能十分优良的功率放大集成电路,其主要特点是上升速率高、瞬态互调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道,瞬态互调失真是决定放大器品质的重要因素,该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大,而保护性能以较完善。
根据掌握的资料,在各国生产的单片集成电路中,输出功率最大的不过20W,而TDA 2030的输出功率却能达18W,若使用两块电路组成BTL电路,输出功率可增至35W。
另一方面,大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动地减流或截止,使自己得到保护。
TDA2030 集成电路的第三个特点是外围电路简单,使用方便。
在现有的各种功率集成电路中,它的管脚属于最少的一类,总共才5端,外型如同塑封大功率管,这就给使用带来不少方便。
TDA2030 在电源电压±14V,负载电阻为4Ω时输出14瓦功率(失真度≤0.5%);在电源电压±16V,负载电阻为4Ω时输出18瓦功率(失真度≤0.5%)。
该电路由于价廉质优,使用方便,并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
工作原理:用两块TDA2030 组成如图1所示的BTL功放电路,TDA 2030(1)为同相放大器,输入信号Vin通过交流耦合电容C1馈入同相输入端①脚,交流闭环增益为KVC①=1+R3 / R2≈R3 / R2≈30dB。

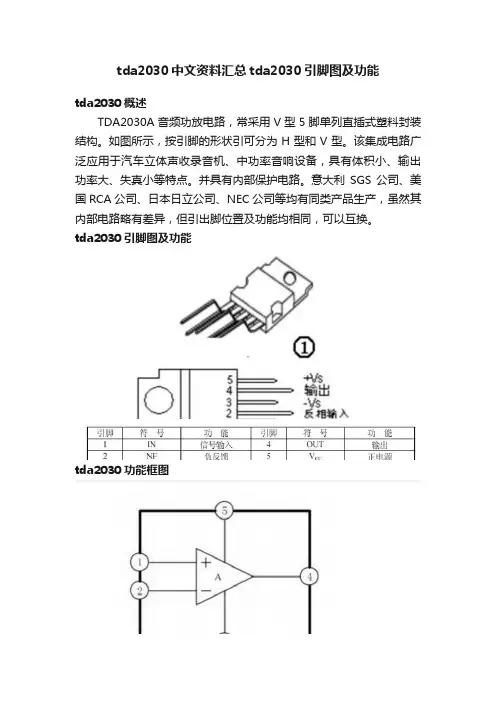

tda2030中文资料汇总tda2030引脚图及功能tda2030概述TDA2030A音频功放电路,常采用V型5脚单列直插式塑料封装结构。
如图所示,按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。
tda2030引脚图及功能tda2030功能框图tda2030主要特性输出电流大谐波失真小具有输出对地短路保护功能自动限制功耗,保护输出晶体管工作在安全工作区内置过热保护电路封装形式:FZIP5tda2030极限参数tda2030电气参数tda2030典型功率驱动电路电参数tda2030外形尺寸四款tda2030应用电路应用电路1:TDA2030典型应用应用电路2:图 1 BTL 功放电路BTL 功放电路能把单路功放的输出功率(PMONO)扩展4倍,但实际上却受到集成电路本身功耗和最大输出电流的限制,该电路若在VS=±14V工作时,PO=28W。
若在VS=±16V或±18V(TDA 2030A)工作时,输出功率会增加,但调试中应密切注视两块电路输出端(④脚)的直流电平,它们对地的电平都近似为零,为了保护扬声器不被烧坏,通常要在扬声器回路中串联快速熔断丝应用电路3:单电源供电音频放大电路是典型应用电路,由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。
特别是集成块内部设计有完整的保护电路,能自我保护。
应用电路4:立体声应用。

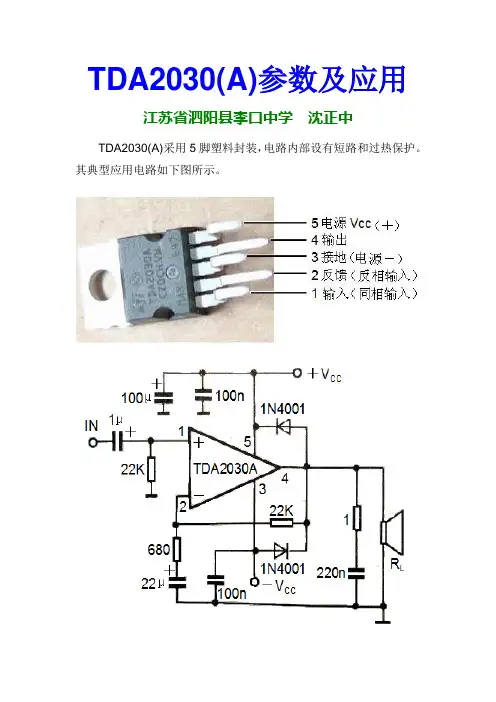

TDA2030(A)参数及应用江苏省泗阳县李口中学沈正中TDA2030(A)采用5脚塑料封装,电路内部设有短路和过热保护。
其典型应用电路如下图所示。
TDA2030A的技术参数如下表所示。
TDA2030A与TDA2030的区别:TDA2030A实际上是TDA2030的改进型,前者可以替代后者,两者主要区别在于最高电源电压V sm 与输出功率P0参数不一样,TDA2030电源电压是±6V~±18V,若用TDA2030直接代替TDA2030A,电源电压必须在±6V~±18V之间。
TDA2030A功放,使用双电源时最高电压为±22V,最小电压为±6V。
使用单电源时最大为40V,最小为12V。
无输入时4脚应为0V,否则就是自激或者2030损坏。
单电源供电是可以的,以下是2030单电源供电的应用电路。
正常TDA2030应用在OTL电路中输出电压为电源电压的二分之一、应用在OCL电路中输出电压为零,否则TDA2030已损坏。
为消除TDA2030功放自激,可以分别在两个电源滤波的3300uF 电容两端,靠近功放块处,并联一个1000PF- 0.1UF的小容量电容,对解决因电源退偶不良引起的自激非常有效有效。
所并联电容具体的容量大小需试验确定。
TDA2030各个脚的电阻电压:㈠电阻【KΩ】:红表笔接散热片①∞ ②∞ ③ 0 ④ 30 ⑤10 ;黑表笔接散热片① 6.7 ② 6.7 ③ 0 ④ 5 ⑤ 5 。
㈡各脚功能:①输入(同相输入)、②反馈(反相输入)、③接地(电源负)、④输出、⑤电源Vcc(电源正)。
㈢TDA2030是可以单/双电压供电的;单电压供电3脚为接地;双电压供电3脚为负。
TDA2030集成音频功率放大器组装与维修一、TDA2030简介:TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。
它接法简单,价格实惠,使用方便,在现有的各种功率集成电路中,它的管脚属于最少的一类,总共才5个引脚,外型如同塑封大功率管,给使用带来不少方便。
TDA2030 在电源电压±14V,负载电阻为4Ω时输出14瓦功率(失真度≤0.5%);在电源电压±16V,负载电阻为4Ω时输出18瓦功率(失真度≤0.5%)。
电源电压为±6~±18V。
输出电流大,谐波失真和交越失真小(±14V/4欧姆,THD=0.5%)。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种,如图3-3-2所示。
图3-3-2TDA2030应用电路图二、集成音频功率放大器组装(一)电路组成与工作原理电路原理如图3-3-3,该电路由左右两个声道组成,其中W101为音量调节电位器,W102低音调节电位器,W103为高音调节电位器。
输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。
该电路工作于双电源(OCL)状态,音频信号由TDA2030的1脚(同向输入端)输入,经功率放大后的信号从4脚输出,其中R108、C107、R109组成负反馈电路,它可以让电路工作稳定,R108和R109的比值决定了TDA2030的交流放大倍数,R110、C108和R210、C208组成高频移相消振电路,以抑制可能出现的高频自激振荡。
图3-3-4为电源电路,为功放电路提供15-18V的正负对称电源。
图3-3-3TDA2030集成音频功放电路原理图图3-3-4TDA2030集成音频功放供电电路原理图(二)电路元器件选择(套件:/item.htm?id=5641928561)TDA2030为功率元件,使用过程中将会产生大量热量,要求安装到足够大的散热片上。
第五代--2012年9月改进版,TDA2030A/2.1/2+1/3声道低音炮功放板DIY散件(套件),兼容LM1875。
注意:这是DIY散件/套件,要自己动手焊接,需要有一定的电子基础、如果连元件都看不懂或分不清正负极的请谨慎购买、非要想自己动手焊接的我们不保证您成功,请收到货后及时给5分好评哦,不同意者请绕道,多谢理解!购买焊接测试好的成品板请【点击这里】。
请认准版本号:SFT-218D◆温馨提示:本散件不含电位器旋帽,购买旋帽请【点击这里】◆本板低音强劲有力,高音清脆悦耳。
TDA2030A换成LM1875同样表现不俗,如果要换成LM1875建议换大的散热器。
TDA2030A只有五只引脚:正电源、负电源、正向输入、反向输入和输出。
TDA2030A的散热片是和负极连通的,用双电源供电时,散热片千万不要和地线短路,否则立刻烧坏TDA2030A。
以下是本板接线图,请认真对照接线:◆最新板重大改进:设有MP3解码板音频输入针座(规格3P-2.0mm)及给解码板供电的直流稳压9V输出针座(2P-2.0m),加料不加价。
目前网内同类板均无此功能。
在本店购买MP3解码板可免费赠送3P和2P的连接排线,单买本功放板不送。
◆特别提醒DIY玩家:本板在调节高音时总音量不受影响显得很平衡。
而淘宝上大多数同类板高通电路部分有重大缺陷--当单独调节高音时总音量会跟着变:高音变小总音量变小,高音变大总音量变大;而且该电路整流部分居然不加退耦电容(0.1uF),很容产生纹波干扰。
现将此图片链接粘贴出来仅供朋友们互相分析学习:/12/1735.htm(请复制粘贴到IE地址栏打开)。
◆下图是本板电路原理图,大家可认真做对比分析:◆本板优点:18W*3强劲功率,峰值可达25W以上。
高信噪比,几乎无静态噪音,音质超级好:高音细腻、柔和、通透,低音结实、饱满、有力。
电路核心为三只ST全新TDA2030A集成块,其中2个负责左右声道,另外1个供低音炮使用,采用一只原装进口双运放(大S NE5532或飞利浦NE5532)做低音前置放大,才使得低音强劲有力,高音清脆悦耳,实测推100W8寸惠威喇叭同样轻松自如。
目录1.前言.................................................... 错误!未定义书签。
2.TDA2030立体声功率放大器技术参数要求.................... 错误!未定义书签。
3.TDA2030立体声功率放大器系统设计........................ 错误!未定义书签。
3.1 系统设计总体方框图 (1)3.2 各模块原理说明..................................... 错误!未定义书签。
3.2.1 稳压电源 (2)3.2.2 左右声道的功率放大器 (3)3.2.3 输入信号处理电源(四运放) (4)3.3 系统总工作原理 (5)3.4 系统印刷电路板的制作图 (5)3.5 系统的操作说明 (6)3.5.1 通电测试 (6)3.5.2 整机组装 (6)3.6 系统的操作注意事项 (6)3.6.1 焊接与安装 (6)3.6.2 使用注意事项 (6)4. 参考文献................................................ 错误!未定义书签。
5. 致谢词.................................................. 错误!未定义书签。
6. 附录 (8)2.TDA2030立体声功率放大器技术参数要求功率放大器不仅仅是消费产品(音响)中不可缺少的设备,还广泛应用于控制系统和测量系统中。
其设计要求如下:1.输出功率:20W。
2.负载阻抗:8Ω。
3.通频带Δfs: 为20HZ–20KHZ。
4.音调控制要求:1KHZ(0dB),10KHZ(±12dB),100HZ(±12dB)。
5.灵敏度话筒输入:5mV;线路输入:0.775V3.TDA2030立体声功率放大器系统设计3.1 系统设计总体方框图TDA2030立体声功率放大器系统设计总体方框图如图1所示图1 系统组成方框图3.2 各模块原理说明本电路由三个部分组成,即稳压电源、左右声道的功率放大器及输入信号处理电源(四运放)。
TDA2030双声道功放摘要功放在现实生活中很常见,几乎是有音乐的地方都会看到功放的身影。
功放有很多种,可以是用分立原件做的,也可以是用集成快来做的。
一般用分立原件做的比较难匹配,所以难度比较大,但是分立原件可以把放大倍数做得大一些。
用集成块做功放优势也很明显,除了好匹配外它还以电路简单的特点,所以适合初学者。
现在市场上有很多种功放集成块,比如LM1875,TDA2030。
本作品是用TDA2030制作。
TDA 2030 是一块性能十分优良的功率放大集成电路,其主要特点是上升速率高、瞬态互调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
TDA2030 集成电路的另一特点是输出功率大,而保护性能以较完善。
根据掌握的资料,在各国生产的单片集成电路中,输出功率最大的不过20W,而TDA 2030的输出功率却能达18W,若使用两块电路组成BTL电路,输出功率可增至35W。
另一方面,大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动地减流或截止,使自己得到保护。
TDA2030是ETC的一款20W中功率高保真功率放大集成电路,年代已相当久远,但至今还有不少厂家出的电脑有源音箱中采用此IC,爱好都对此IC也是极有追捧。
这足以证明TDA2030的性价比是相当好。
TDA2030 集成电路的第三个特点是外围电路简单,使用方便。
在现有的各种功率集成电路中,它的管脚属于最少的一类,总共才5端,外型如同塑封大功率管,这就给使用带来不少方便。
相对而言,TDA2030被广泛应用也比LM1875早也比较廉价,功放效果也很好,噪声小。
TDA2030单级放大一般是33倍左右,如果放大倍数没有达到要求,可以加前置放大,这样可以大大提高放大倍数。
引言音频功率放大器是一个技术已经相当成熟的领域,几十年来,人们为之付出了不懈的努力,无论从线路技术还是元器件方面,乃至于思想认识上都取得了长足的进步。
TDA2030(A)参数及应用江苏省泗阳县李口中学沈正中TDA2030(A)采用5脚塑料封装,电路内部设有短路和过热保护。
其典型应用电路如下图所示。
TDA2030A的技术参数如下表所示。
TDA2030A与TDA2030的区别:TDA2030A实际上是TDA2030的改进型,前者可以替代后者,两者主要区别在于最高电源电压V sm 与输出功率P0参数不一样,TDA2030电源电压是±6V~±18V,若用TDA2030直接代替TDA2030A,电源电压必须在±6V~±18V之间。
TDA2030A功放,使用双电源时最高电压为±22V,最小电压为±6V。
使用单电源时最大为40V,最小为12V。
无输入时4脚应为0V,否则就是自激或者2030损坏。
单电源供电是可以的,以下是2030单电源供电的应用电路。
正常TDA2030应用在OTL电路中输出电压为电源电压的二分之一、应用在OCL电路中输出电压为零,否则TDA2030已损坏。
为消除TDA2030功放自激,可以分别在两个电源滤波的3300uF 电容两端,靠近功放块处,并联一个1000PF- 0.1UF的小容量电容,对解决因电源退偶不良引起的自激非常有效有效。
所并联电容具体的容量大小需试验确定。
TDA2030各个脚的电阻电压:㈠电阻【KΩ】:红表笔接散热片①∞ ②∞ ③ 0 ④ 30 ⑤10 ;黑表笔接散热片① 6.7 ② 6.7 ③ 0 ④ 5 ⑤ 5 。
㈡各脚功能:①输入(同相输入)、②反馈(反相输入)、③接地(电源负)、④输出、⑤电源Vcc(电源正)。
㈢TDA2030是可以单/双电压供电的;单电压供电3脚为接地;双电压供电3脚为负。
TDA2030A功放电路图,引脚图,电路图,价格0.82/pcs 发布时间:2011-5-5 9:49:33 | 来源: 第一价值网| 查看: 1551次| 收藏| 打印
TAG:TDA2030A功放电路图TDA2030A引脚图TDA2030A电路图
一、用TDA2030A做成的OTL形式的功放
OTL功放的形式:采用单电源,有输出耦合电容。
如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益,R4电阻越小增益越大,但增益太大也容易导致信号失真。
两个二极管接在电源与输出端之间,是防止扬声器感性负载反冲而影响音质。
C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激,该电路采用36V单电源,输出功率约20 W。
二、用TDA2030A做成的OCL形式功放
OCL功放的形式是采用双电源,无输出耦合电容,如图2所示,由于无输出耦合电容低频响应得到改善,属于高保真电路。
双电源采用初级线圈中间点接地、上下电压对称相等的变压器,经过整流滤波后构成±18 V的双电源,输出功率为20 W。
三、用TDA2030A做成的BTL形式功放
BTL的主要特点是:由两个相同的功放组成,输入信号互为反相。
实际采用放大器的同相输入与反相输入,以保证输入信号互为反相,同时还应使两输入信号的幅度相同,这样便可以满足BTL电路形式的基本要求。
电路图如图3所示,其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同,衰减后的信号通过R5加在U2的反相输入端。
事实上是由两个运放完成了一路信号放大,实际测得
输出电平高出用一个集成电路的1.5倍。
即原输出功率为20 W的运放,现输出功率约为50 W。
但由于BTL 电路特点,选择集成电路时尽可能用参数一致的两个运算放大电路,调整输入信号幅度,可通过输入正弦波用示波器观察两输入信号的幅度,这时调整R7使两输入信号的幅度相同,以保证在提高功率的同时尽可能减小非线性对称性失真。
笔者曾见到与图3类似的电路,但其电路中没有R7, R8对信号分压后衰减的电阻,而U2的反相输入端R5(680 Ω)电阻仍接地。
表面看来它也满足BTL电路的特点,喇叭也能发声,但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭),而U2的④脚对地接喇叭却无声,正常应该能发声。
事实上,原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时,极大衰减了输入信号,再从680Ω与地之间加到U2的反相端,信号几乎为零。
用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路,与喇叭一端接地相同。
TDA2030单电源接法电路图
TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。
它接法简单,价格实惠。
额定功率为14W。
电源电压为±6~±18V。
输出电流大,谐波失真和交越失真小(±14V/4欧姆,THD=0.5%)。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种:单电源接法
TDA2030双电源接法电路图
TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。
它接法简单,价格实惠。
额定功率为14W。
电源电压为±6~±18V。
输出电流大,谐波失真和交越失真小(±14V/4欧姆,THD=0.5%)。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种:双电源接法
TDA2030 btl功放电路图
TDA2030 btl功放电路图,BTL功率放大器,其主要特点是在同样电源电压和负载电阻条件下,它可得到比OCL或OTL电路大几倍的输出功率
TDA2030价格0.76/pcs
TDA2030引脚图与应用电路参数
TDA2030是最常用到的音频功率放大电路,模拟电路的课本的一般都有介绍,这里我给大家介绍一下各种TDA2030参数。
TDA2030管脚功能:1脚是正相输入端、2脚是反向输入端、3脚是负电源输入端、4脚是功率输出端、5脚是正电源输入端。
TDA2030特点: 1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大,Po=18W(RL=4Ω)。
4.采用超小型封装(TO-220),可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率,THD≤0.1%。
6.内含各种保护电路,因此工作安全可靠。
主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反(Vsmax=12V)以及负载泄放电压反冲等。
TDA2030各脚电压,5脚24V正常,4脚12V输出脚正常,2脚12V正常,1脚信号输入脚12V正常。
