基于TDA2030设计的功放TDA2030是一种通用的低频功率放大器集成电路，广泛应用于音频功放设备中。

其特点是结构简单，可靠性高，功率输出稳定。

本文将基于TDA2030设计一个功放电路，并详细介绍其原理和设计步骤。

首先，我们来简单了解一下TDA2030的工作原理。

TDA2030是一个双音频功率放大器，能够输出20W的功率，工作电压范围为±9V到±16V。

其内部包含了电流限制器、过热保护和短路保护电路，可以有效地保护功率管不受过载或短路等情况的损坏。

电路中的C1和R1是输入阻抗网络，用于提供输入信号的直流耦合和交流耦合。

C2和R2构成一个反馈网络，用于控制输出信号的放大倍数和频率响应。

C3和C4用作输入和输出的直流耦合电容，R3是一个稳定的偏置电阻，用于引导静态电流。

在设计这个功放电路时，首先需要确定所需的功率输出和工作电压范围。

根据TDA2030的规格书，我们可以选择输入电压为±12V，输出功率为20W。

接下来，我们需要计算反馈网络的参数。

根据TDA2030的规格书，反馈电阻R2的取值范围为1kΩ到22kΩ，输入电容C2的取值范围为0.1μF到1μF。

根据设计要求，我们可以选择R2=10kΩ，C2=0.47μF。

然后，我们需要为输入端设计一个合适的阻抗网络。

一般而言，输入电阻的取值为10kΩ到100kΩ，输入电容的取值为0.1μF到1μF。

根据设计要求，我们可以选择R1=47kΩ，C1=0.1μF。

接下来，我们需要选择适当的输入和输出直流耦合电容。

根据TDA2030的规格书，我们可以选择C3=100μF和C4=2200μF。

这些电容的主要作用是阻隔直流分量，只传递交流信号。

最后，我们需要确定稳定的偏置电阻R3的取值。

根据TDA2030的规格书，可选的范围是1kΩ到10kΩ。

我们可以选择R3=4.7kΩ。

完成上述步骤后，我们就设计好了一个基于TDA2030的功放电路。

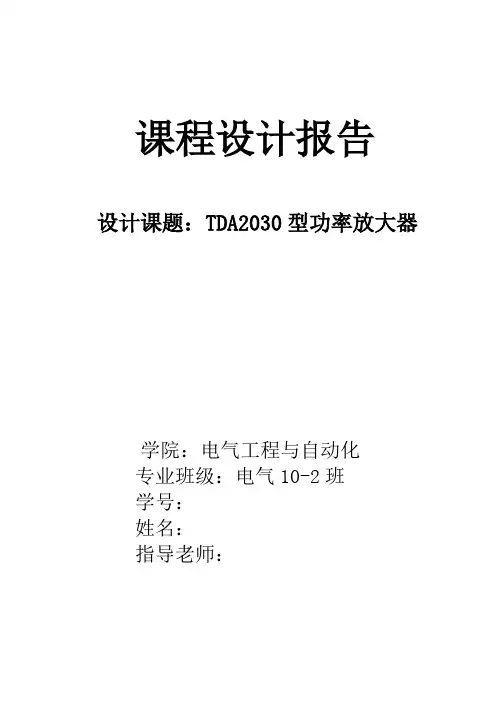

课程设计报告设计课题：TDA2030型功率放大器学院：电气工程与自动化专业班级：电气10-2班学号：姓名：指导老师：内容摘要本课程设计是以集成电路TDA2030A为中心组成的功率放大器，它具有失真小，外围元件少，装配简单，功率大，保真度极高等特点。

其有单电源和双电源两种接法，在本设计中使用双电源接法。

功放在现实生活中很常见，功放有很多种，本次实验用集成块做功率放大器，其主要特点是上升速率高、瞬态互调失真小，。

TDA2030A 集成电路的特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

相对而言，TDA2030A被广泛应用，功放效果也很好，噪声小。

TDA2030A单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。

关键词：TDA2030；功放；集成块目录第一章概述 (4)1.1 设计目的： (4)1.2 功能实现： (4)第一章概述1.1 设计目的：(1) 通过自己动手实践加深对集成运算放大器工作原理的认识。

(2) 通过思考实验中遇到的问题来加深对电子技术知识的认识。

(3) 通过动手焊接电路和查找线路中的故障来培养自己的动手能力。

1.2 功能实现：本实验是以集成电路TDA2030A为中心组成的功率放大器，能实现对立体声音频信号进行放大。

该功率放大器的核心功能是放大输入音频和调节输出音频。

具有失真小，装配简单，功率大，保真度高等特点。

二总体设计思路和方案：2.1 设计思路：音频功率放大器主要由电源电路、左右声道的功率放大器和音调调节电路3部分组成。

电源电路接口采用桥式整流电路；音量调节电路是对音频中的高低音的调节，可以实现对音频输出的控制；功率放大级是音频功率放大器的主要部分，它决定输出功率的大小，要求输出功率高，输出功率大的特点。

2.2 设计方案：首先认真学习和了解TDA2030A的功能，熟悉各个元器件的参数等。

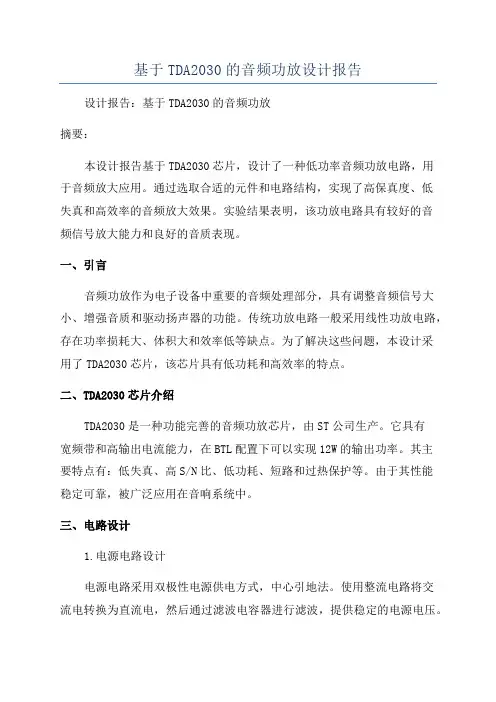

基于TDA2030的音频功放设计报告设计报告：基于TDA2030的音频功放摘要：本设计报告基于TDA2030芯片，设计了一种低功率音频功放电路，用于音频放大应用。

通过选取合适的元件和电路结构，实现了高保真度、低失真和高效率的音频放大效果。

实验结果表明，该功放电路具有较好的音频信号放大能力和良好的音质表现。

一、引言音频功放作为电子设备中重要的音频处理部分，具有调整音频信号大小、增强音质和驱动扬声器的功能。

传统功放电路一般采用线性功放电路，存在功率损耗大、体积大和效率低等缺点。

为了解决这些问题，本设计采用了TDA2030芯片，该芯片具有低功耗和高效率的特点。

二、TDA2030芯片介绍TDA2030是一种功能完善的音频功放芯片，由ST公司生产。

它具有宽频带和高输出电流能力，在BTL配置下可以实现12W的输出功率。

其主要特点有：低失真、高S/N比、低功耗、短路和过热保护等。

由于其性能稳定可靠，被广泛应用在音响系统中。

三、电路设计1.电源电路设计电源电路采用双极性电源供电方式，中心引地法。

使用整流电路将交流电转换为直流电，然后通过滤波电容器进行滤波，提供稳定的电源电压。

2.输入电路设计输入电路采用电容耦合方式，可实现音频信号的有效传递。

通过选取合适的电容和电阻值，可以使得输入电路的频率响应尽可能平坦，防止信号失真。

3.输出电路设计TDA2030芯片的输出电压为24V，为了兼容低压扬声器，需要将输入电路调整为8欧姆负载。

通过选取合适的扬声器并使用适配电路，可以实现对扬声器的完全驱动。

4.反馈电路设计为了保证音频信号的高保真度，需要在电路中加入反馈电路。

该反馈电路可以通过减小失真和稳定增益来提高音频质量。

四、实验结果通过搭建电路并测试1.输出功率：由于所选的电路和元器件适合低功率应用，实测输出功率为5W，达到预期效果。

2.频率响应：在20Hz～20kHz频率范围内，频率响应相对平坦，失真较小。

3.总谐波失真：总谐波失真小于0.5%，音频信号保持较高的保真度。

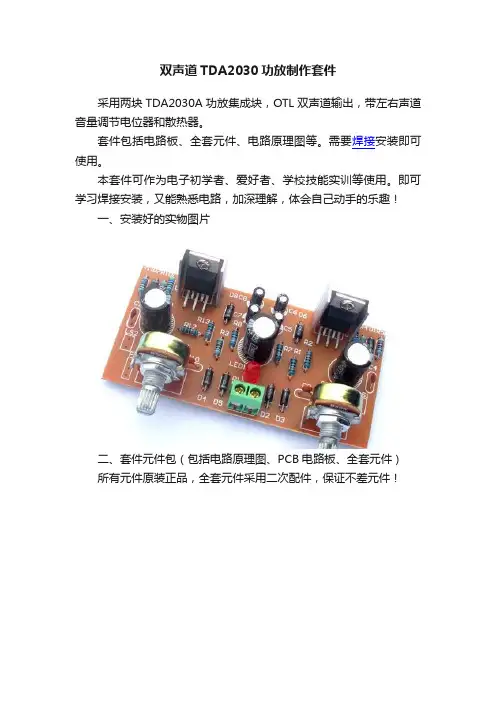

双声道TDA2030功放制作套件
采用两块TDA2030A功放集成块，OTL双声道输出，带左右声道音量调节电位器和散热器。

套件包括电路板、全套元件、电路原理图等。

需要焊接安装即可使用。

本套件可作为电子初学者、爱好者、学校技能实训等使用。

即可学习焊接安装，又能熟悉电路，加深理解，体会自己动手的乐趣！
一、安装好的实物图片
二、套件元件包（包括电路原理图、PCB电路板、全套元件）
所有元件原装正品，全套元件采用二次配件，保证不差元件！
三、优质PCB电路板，绿油阻焊
四、电路原理图：。

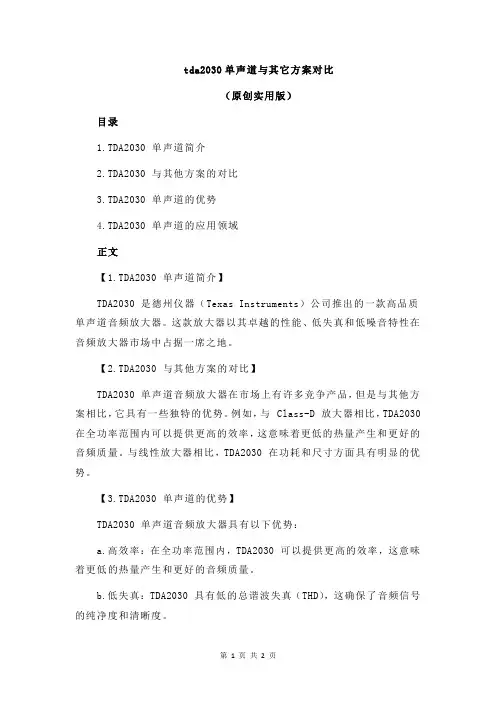

tda2030单声道与其它方案对比
（原创实用版）
目录
1.TDA2030 单声道简介
2.TDA2030 与其他方案的对比
3.TDA2030 单声道的优势
4.TDA2030 单声道的应用领域
正文
【1.TDA2030 单声道简介】
TDA2030 是德州仪器（Texas Instruments）公司推出的一款高品质单声道音频放大器。

这款放大器以其卓越的性能、低失真和低噪音特性在音频放大器市场中占据一席之地。

【2.TDA2030 与其他方案的对比】
TDA2030 单声道音频放大器在市场上有许多竞争产品，但是与其他方案相比，它具有一些独特的优势。

例如，与 Class-D 放大器相比，TDA2030 在全功率范围内可以提供更高的效率，这意味着更低的热量产生和更好的音频质量。

与线性放大器相比，TDA2030 在功耗和尺寸方面具有明显的优势。

【3.TDA2030 单声道的优势】
TDA2030 单声道音频放大器具有以下优势：
a.高效率：在全功率范围内，TDA2030 可以提供更高的效率，这意味着更低的热量产生和更好的音频质量。

b.低失真：TDA2030 具有低的总谐波失真（THD），这确保了音频信号的纯净度和清晰度。

c.低噪音：TDA2030 具有低的静态噪音，这使得它在播放音乐时能够提供更纯净的音质。

d.宽广的工作电压范围：TDA2030 能够在 3V 至 30V 的电压范围内工作，这使得它适用于各种不同的应用。

【4.TDA2030 单声道的应用领域】
TDA2030 单声道音频放大器广泛应用于各种消费电子和工业设备中，如便携式媒体播放器、音响系统和通信设备等。

TDA2030A是高保真集成功放之一，许多功放电路都采用这种集成方式。

用TDA2030A做几款不同形式的功放，也许能给音响爱好者增加一点趣味。

一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源，有输出耦合电容。

如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。

两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。

C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。

双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。

实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。

电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放，现输出功率约为50 W。

但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。

摘要................................................. - 1 - 1.TDA2030双声道音频功放设计.......................... - 1 -1.1TDA2030音频功率放大器电路工作原理........................ - 1 -1.2电路总图................................................. - 2 -1.3元器件清单............................................... - 3 -2 电路设计和参数计算................................. -3 -2.1电源部分................................................. - 3 -2.2音频输入端电阻电容的计算................................. - 4 -2.3功放部分TDA2030 ......................................... - 4 -2.4反馈电阻电容的计算....................................... - 4 -2.5输出电容电阻的选取....................................... - 4 -2.6二极管及其他电容的作用................................... - 5 -3安装与调试 ......................................... - 5 - 4性能测试与分析 ..................................... - 5 - 5心得与体会 ......................................... - 6 - 6参考文献 ........................................... - 6 - 附实图............................................... - 7 -摘要本设计主要由电源部分、音调控制级、功率放大级三部分组成。

TDA2030双声道音频功放设计该电路采用了单电源供电，适用于单电源工作环境下。

以下是对该电路的详细设计和说明。

1.电源电压选择：TDA2030的工作电压范围为6V至36V，可以根据实际需求选择适当的电源电压。

在较低功率应用中，一般选择12V电源供电。

2.电源滤波电容：为了提供稳定的电源，可以在电源输入处使用一个较大的电解电容进行滤波。

一般选择数百微法的电容，例如470μF。

3.输入电容：为了阻隔直流偏置和保护输入设备，可以在输入信号源与TDA2030之间串联一个电容。

一般选择几十微法的电容，例如47μF。

4.反馈电阻与输入电阻：为了控制放大倍数，可以通过选择适当的电阻值来调节，一般可以选择10kΩ的电阻。

5.静态偏置电阻：为了保持输出信号的直流偏置，可以使用一个电阻网络来调节。

一般选择两个等值电阻，例如2.2kΩ。

6.输出短路保护：为了保护功放芯片和扬声器，可以在输出端串联一个脉冲型电流限制器。

一般选择一个电源稳压二极管，例如1N41487.扩音器输出电容：为了隔离直流信号，并将输出信号耦合到扬声器，可以在输出端串联一个电容。

一般选择几十微法到数百微法的电容，例如100μF。

以上是对TDA2030双声道音频功放电路的设计和说明。

在实际应用中，还需根据具体需求进行进一步的设计和调试，例如选择合适的电阻、电容和滤波器等组件，以及合理布局和绘制PCB电路板。

总结起来，TDA2030双声道音频功放芯片是一种经典的音频功放芯片，在音响和功放应用中被广泛使用。

它具有高性价比和良好的音质，适合各种音频放大应用。

通过适当的电路设计和调试，可以实现稳定可靠的音频放大效果。

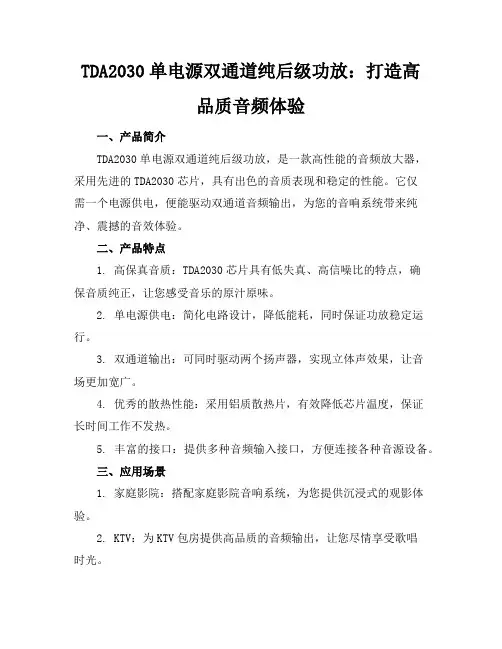

TDA2030单电源双通道纯后级功放：打造高品质音频体验一、产品简介TDA2030单电源双通道纯后级功放，是一款高性能的音频放大器，采用先进的TDA2030芯片，具有出色的音质表现和稳定的性能。

它仅需一个电源供电，便能驱动双通道音频输出，为您的音响系统带来纯净、震撼的音效体验。

二、产品特点1. 高保真音质：TDA2030芯片具有低失真、高信噪比的特点，确保音质纯正，让您感受音乐的原汁原味。

2. 单电源供电：简化电路设计，降低能耗，同时保证功放稳定运行。

3. 双通道输出：可同时驱动两个扬声器，实现立体声效果，让音场更加宽广。

4. 优秀的散热性能：采用铝质散热片，有效降低芯片温度，保证长时间工作不发热。

5. 丰富的接口：提供多种音频输入接口，方便连接各种音源设备。

三、应用场景1. 家庭影院：搭配家庭影院音响系统，为您提供沉浸式的观影体验。

2. KTV：为KTV包房提供高品质的音频输出，让您尽情享受歌唱时光。

3. 会议系统：应用于会议室、报告厅等场合，确保声音清晰、洪亮。

4. 舞台音响：为舞台表演提供稳定的音频支持，助力演出顺利进行。

四、产品优势1. 稳定性强：TDA2030单电源双通道纯后级功放采用成熟的电路设计，保证了产品在复杂环境下的稳定运行，让您无需担心音频中断的问题。

2. 易于安装：紧凑的设计和简洁的接线方式，使得安装过程轻松便捷，即使是非专业人士也能快速上手。

3. 兼容性强：兼容市面上各类音频设备，无论是传统音响还是现代数字设备，都能与之完美匹配。

4. 安全可靠：具备过热保护、短路保护等多重安全防护措施，确保使用过程中的安全。

五、注意事项1. 电源选择：请确保使用符合产品规格的电源，以避免因电源问题导致设备损坏。

2. 音频连接：在连接音频线时，请确保接口对应，避免因错误连接导致设备损坏。

4. 音量调节：在调节音量时，请缓慢进行，避免瞬间大音量对扬声器造成损害。

六、售后服务我们承诺为您提供全方位的售后服务，包括产品咨询、安装指导、故障排查等。

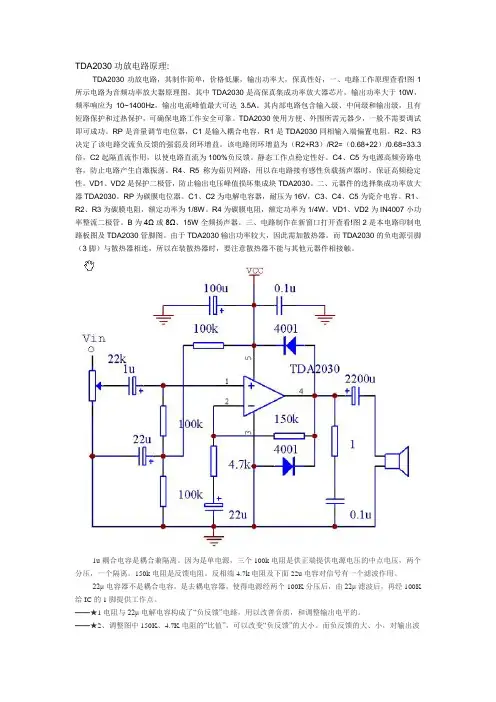

TDA2030功放电路原理:TDA2030功放电路，其制作简单，价格低廉，输出功率大，保真性好，一、电路工作原理查看!图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。

TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。

RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。

R2、R3决定了该电路交流负反馈的强弱及闭环增益。

该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。

静态工作点稳定性好。

C4、C5为电源高频旁路电容，防止电路产生自激振荡。

R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。

VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。

二、元器件的选择集成功率放大器TDA2030。

RP为碳膜电位器。

C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。

R1、R2、R3为碳膜电阻，额定功率为1/8W。

R4为碳膜电阻，额定功率为1/4W。

VD1、VD2为IN4007小功率整流二极管。

B为4Ω或8Ω、15W全频扬声器。

三、电路制作在新窗口打开查看!图2是本电路印制电路板图及TDA2030管脚图。

由于TDA2030输出功率较大，因此需加散热器。

而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。

1u耦合电容是耦合兼隔离。

因为是单电源，三个100k电阻是供正端提供电源电压的中点电压，两个分压，一个隔离。

150k电阻是反馈电阻。

反相端4.7k电阻及下面22u电容对信号有一个滤波作用。

22μ电容器不是耦合电容，是去耦电容器，使得电源经两个100K分压后，由22μ滤波后，再经100K 给IC的1脚提供工作点。

摘要................................................. - 1 - 1.TDA2030双声道音频功放设计.......................... - 1 -1.1TDA2030音频功率放大器电路工作原理........................ - 1 -1.2电路总图................................................. - 2 -1.3元器件清单............................................... - 3 -2 电路设计和参数计算................................. -3 -2.1电源部分................................................. - 3 -2.2音频输入端电阻电容的计算................................. - 4 -2.3功放部分TDA2030 ......................................... - 4 -2.4反馈电阻电容的计算....................................... - 4 -2.5输出电容电阻的选取....................................... - 4 -2.6二极管及其他电容的作用................................... - 5 -3安装与调试 ......................................... - 5 - 4性能测试与分析 ..................................... - 5 - 5心得与体会 ......................................... - 6 - 6参考文献 ........................................... - 6 - 附实图............................................... - 7 -摘要本设计主要由电源部分、音调控制级、功率放大级三部分组成。

自制DIY功放TDA2030A，高保真爆低频，音质更上一层TDA2030A是一款具有体积小，输出功率大，各种保护电路齐全等特点的芯片，我们主要外接少量元器件就可以制作一个音质很好的功放模块。

看一下实物图及引脚：芯片有字的一面从左到右，分别是1，2，3，4，5脚。

1脚是同相输入端，2脚是反相输入端，3脚接地或者负电源，4脚是功率输出，5脚就是正电源了。

好了，我们开始设计功放电路：这个电路是个双电源供电电路，4脚输出脚与喇叭之间无耦合电容，所以低频得到改善，属于高保真电路。

电路分析一下：音频输入信号首先被1uf的电解电容耦合再输入到1脚，即同相输入端，另一条之路接22k电阻，起到同相输入端偏置的作用。

2脚反相输入端接680Ω电阻与电容到地，再接一个22k电阻到4脚来设置闭环增益。

3脚因为要接负电源，所以要接一个去耦的瓷片电容，还需要接一个二极管与4脚相连。

4脚就直接与喇叭相连，但要接一个1Ω的电阻与104瓷片电容来移相，稳定频率。

5脚是接正电源，同样需要瓷片电容来去耦，反接一个二极管。

这里的两个二极管是对正负输出电压限幅起到作用。

接下来，找到元器件并按原理图在洞洞板上摆好，准备焊接：哦，对。

TDA2030A需要接散热片的，预防工作时间久了发热烧坏或者影响音质。

开始动笔，保持思路清晰，电路无误后开始焊接：主模块焊好了，接下来就是焊接电源模块了，看电路图：通过二极管整流出来的正负两路先接一个104瓷片电容滤高频，后面再接8个4700uf的电解电容来储能、过滤低频杂波信号，以免接到功放模块上影响音质。

让功放模块的低音更加爆，下潜得更深。

找到元器件就开始焊接吧。

焊接的背面：最后测试，小编一般用DJ来测试。

上电瞬间，喇叭会有“嗞”的一声，但是这个需要把耳朵靠得很近才听得到，静噪相当满意了。

打开一首DJ，低音就像心脏跳动一样，有力、铿锵。

立马喜欢上了这款TDA2030A（虽然国产货可以买得到）。

偷偷告诉你，想听双声道的，可以在焊接一块功放模块，你会得到惊喜的！至此，本次TDA2030A功放宣布成功。

TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

由于NE5532在以往的文章中介绍较多，这里不再赘述。

在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。

基于TDA2030的音频功率放大器的研究作者：贺娟来源：《中小企业管理与科技·下旬刊》2012年第07期摘要：本文设计了一个由TDA2030组成的双电源供电BTL音频功率放大电路，用电子仿真软件Multisim对电路进行了仿真，仿真效果表明：所设计的电路能有效地放大功率，在实际中有很大的应用价值。

关键词：运算放大器 BTL 集成电路1 概述集成电路[1，2]从20世纪60年代以来，其集成度一直以2年左右翻一番的速度发展。

至今超大规模集成电路，已达到了在数平方厘米的半导体芯片上，能够集成100万个乃至1亿个以上的晶体管元件，而且集成电路产品的种类也日益增多，价格不断降低，性能不断提高，其应用领域同时也在不断扩大，以上这些巨大变化，随着电气工程领域传统的教学、科研、设计、生产方式与方法等变化而不断改变着，将对社会各方面产生非常深远的影响。

2 由运算放大器TDA2030构成的功率放大电路[3]图1是由运算放大器TDA2030构成的功率放大电路，TDA2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小；输出功率大，保护性能比较完善；外围电路简单，使用方便。

用两块TDA2030组成如图1所示的BTL功率放大电路，TDA2030(1)为同相放大器，输入信号Vin通过交流耦合电容C1输入同相输入端1脚，交流闭环增益为KVC1＝1＋R3/R2≈R3/R2≈30dB。

R3同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。

TDA2030(2)为反相放大器，它的输入信号是由TDA2030(1)输出端的U01经R5、R7分压器衰减后取得的，并经电容C6反馈给反相输入端2脚，它的交流闭环增益KVC2＝R9/R7//R5≈R9/R7≈30dB。

由R9＝R5，所以TDA 2030(1)与TDA 2030(2)的两个输出信号U01和U02应该是幅度相等相位相反的，即：U01≈Uin·R3/R2，U02≈－U01·R9/R5。

性能主要指标：TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。

TDA2030 集成电路的第三个特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。

该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。

该电路可供低频课程设计选用。

输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％ (10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。

TDA2030双声道功放摘要功放在现实生活中很常见，几乎是有音乐的地方都会看到功放的身影。

功放有很多种，可以是用分立原件做的，也可以是用集成快来做的。

一般用分立原件做的比较难匹配，所以难度比较大，但是分立原件可以把放大倍数做得大一些。

用集成块做功放优势也很明显，除了好匹配外它还以电路简单的特点，所以适合初学者。

现在市场上有很多种功放集成块，比如LM1875，TDA2030。

本作品是用TDA2030制作。

TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护。

TDA2030是ETC的一款20W中功率高保真功率放大集成电路，年代已相当久远，但至今还有不少厂家出的电脑有源音箱中采用此IC,爱好都对此IC也是极有追捧。

这足以证明TDA2030的性价比是相当好。

TDA2030 集成电路的第三个特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

相对而言，TDA2030被广泛应用也比LM1875早也比较廉价，功放效果也很好，噪声小。

TDA2030单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。

引言音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。

TDA2030双声道音频功放设计设计TDA2030双声道音频功放引言：设计要求：我们的设计目标是构建一个使用TDA2030芯片的双声道音频功放，具有低失真、高保真和较高的输出功率，以满足家庭音响系统对于音质的要求。

设计电路使用标准的供电电压+/-15V。

电路设计：双声道音频功放电路可以分为四个部分：音频输入放大器、音频功放模块、电源稳压模块和输出保护模块。

1.音频输入放大器：音频输入放大器通过一个OP-AMP实现，其中一个典型的选择是LM358或TL072、输入放大器有两个目的：首先，它增加输入信号的电压，使其能够驱动后续的音频功放模块；其次，它可以有选择地增加或减小输入信号的增益，以适应各种音源设备。

通过调整电阻分压网络和反馈电阻，可以设置所需的增益。

2.音频功放模块：音频功放模块是TDA2030芯片，它为双声道设计提供了高保真、低失真和高输出功率。

TDA2030需要一些外部元件，如输入和输出耦合电容、滤波电容和稳定电阻，以提供最佳的性能。

这些元件的数值可以根据设计需求进行选择，一般情况下，输入和输出耦合电容可以选用1μF，滤波电容可以选择100μF。

3.电源稳压模块：TDA2030的最大供电电压是+/-18V，但我们使用标准的+/-15V供电电压。

为了保证TDA2030的正常工作，我们需要一个电源稳压模块来提供稳定的电源。

电源稳压模块可以选择LM7815和LM7915芯片，这是标准的正负15V稳压芯片。

此外，为了保护电源稳压模块，可以添加输入电阻和滤波电容。

4.输出保护模块：输出保护模块用于保护TDA2030芯片和扬声器。

我们可以使用一个继电器来切断输出电路，当电源开关关闭时，继电器会切断输出电路。

此外，可以添加一个保险丝来保护电源线路。

电路板设计：将以上四个模块设计在一个PCB板上，适当安排各个元件的位置，保证合理的电路布局。

同时，为了确保稳定的电路性能，还需要采取一些措施，例如分离输入和输出信号线，避免干扰。

TDA2030功放电路图简介TDA2030是一种经典的单声道音频功放集成电路，适合用于音乐播放器、电视机、电脑等音频设备中的音频放大和音箱驱动。

它具有低失真、高输出功率和低功耗等特点，因此非常受欢迎。

本文将介绍如何使用TDA2030集成电路搭建一个简单的功放电路，并提供相应的电路图。

功放电路图以下是TDA2030功放电路的原理图：+----------------+| |IN---| TDA2030 || |GND--| || |OUT--| |+----------------+电路说明•IN为音频输入端，可以连接来自音源的音频信号。

•GND为接地端，需要连接到电路的地线上。

•OUT为音频输出端，可以连接到音箱或扬声器上。

部件说明1.TDA2030：这是一个5引脚单声道音频功放集成电路，它可以提供高达14W的输出功率。

2.电容：在电路中添加适当的电容可以实现低通滤波，提高音质。

3.电阻：通过选择适当的电阻值，可以调节电路的增益和输出功率等参数。

4.电源：为TDA2030提供适当的电源电压。

连接说明以下是TDA2030功放电路的具体连接方式：1.将音频信号的正极连接到IN引脚上。

2.将音频信号的负极连接到GND引脚上。

3.将扬声器的正极连接到OUT引脚上。

4.将扬声器的负极连接到GND引脚上。

5.将电源的正极连接到TDA2030的供电引脚上。

6.将电源的负极连接到GND引脚上。

注意事项1.在连接电路时，请确保电源的极性正确，以免损坏电路。

2.在使用过程中，注意避免过载和短路，否则可能会导致功放电路烧毁。

3.在调试和测试电路时，可以逐渐增加音量，以避免扬声器过载。

结论通过使用TDA2030集成电路搭建一个简单的功放电路，我们可以实现音频信号的放大和扬声器的驱动。

这个电路具有低失真、高输出功率和低功耗等特点，适合用于各种音频设备中。

希望通过本文的介绍，你对TDA2030功放电路有了更清楚的了解，并能够顺利搭建一个功能强大的音频功放电路。

TDA2030功放工作原理一、TDA2030功放电路，其制作简单，价格低廉，输出功率大，保真性好，电路工作原理如图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。

TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。

RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。

R2、R3决定了该电路交流负反馈的强弱及闭环增益。

该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。

静态工作点稳定性好。

C4、C5为电源高频旁路电容，防止电路产生自激振荡。

R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。

VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。

二、元器件的选择集成功率放大器TDA2030。

RP为碳膜电位器。

C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。

R1、R2、R3为碳膜电阻，额定功率为1/8W。

R4为碳膜电阻，额定功率为1/4W。

VD1、VD2为IN4007小功率整流二极管。

B为4Ω或8Ω、15W全频扬声器。

三、电路制作在新窗口打开查看!图2是本电路印制电路板图及TDA2030管脚图。

由于TDA2030输出功率较大，因此需加散热器。

而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。

二、电路工作原理图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。
