中考物理练习--电学压轴题

一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

实用文档1电学压轴题1. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

3 如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U ；只闭合S1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。

已知U ∶U '＝7∶5，I ∶I '＝2∶1。

不考虑灯丝电阻RL 的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

abA S 2图31S 1 R 0LRP实用文档2图254 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。

当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P 位于a 点时，灯L1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。

2024年中考物理压轴题训练——电学实验2．小明用如图所示电路探究“电流与电阻的关系”．器材如下：电压为3V的电源，标有“20Ω 2A”字样的滑动变阻器，阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线．（1）小明连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大．经检查所有器材均完好．你认为出现上述实验现象的原因是（2）小明把5Ω的电阻接入电路，变阻器的滑片（1）在小明设计的电路中，电流表的量程应选（2）小明按正确的操作，将开关掷向开关掷向b，调节阻箱的阻值为R0，请你写出用测得的物理量表示的（3）这种测量方法与“曹冲称象5．“探究串联电路电压关系（1）根据图甲电路连接后，闭合开关，发现电压表的指针如图乙所示，造成该现象的原因是；（2）正确连接后，发现电压表分别接在B、C两点间和A、C两点间时，指针位置均如图丙所示，由此可知L1两端的电压为V，L2两端的电压为（1）闭合开关前，滑动变阻器的滑片P 应该置于作用；（2）排除故障后，开始实验，此时滑动变阻器在电路中的作用是实验数据绘制的图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的I U -(1)请你用笔画线代替导线，将图乙中的实物连接完整．( )(2)闭合开关前，应将滑动变阻器滑片滑到最端(选填“左”或“右”)．(3)闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转，原因可能是．(4)故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示（1）在连接电路时，开关应该处于（2）连接好电路后闭合开关（1）在烧杯底放一枚小铁钉，放松绳子把绑着的磁铁缓慢下放，让磁铁逐渐靠近小铁钉，在小铁钉刚能被吸起的瞬间停止下放，标记（图中A点）．（2）拉动绳子提起磁铁，把小铁钉从磁铁上取下，准确地放回杯底原位置．（3）往杯内倒入适量水后，缓慢下放磁铁浸入水中，当（2）图甲所示是用来探究电流产生的热量跟的关系；（3）图乙所示是用来探究电流产生的热量跟的关系；（4）让实验装置乙冷却到初始状态，把右瓶并联的电阻丝都放入瓶内，接通电源，此电路工作一段时间后，（选填“左瓶”或“右瓶”）内电阻丝产生的热量多。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。

别看初中物理简单，但要学好也需费一番功夫才行。

初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。

在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。

初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。

相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。

我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。

为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

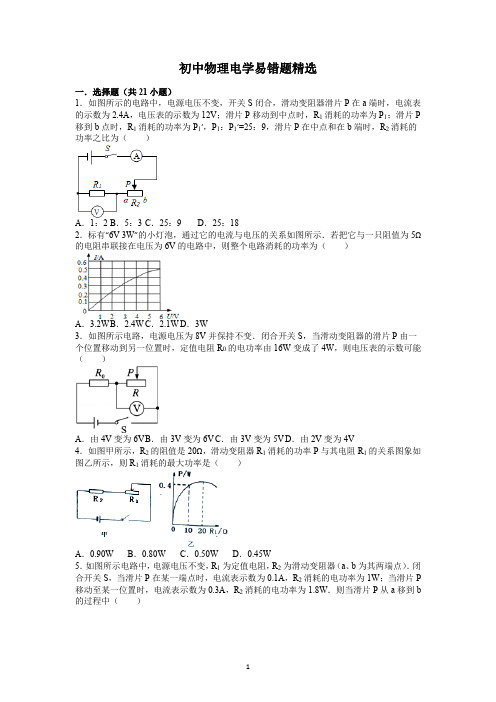

初中物理电学易错题精选一．选择题（共21小题）1．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P 移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2B．5：3C．25：9D．25：182．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为5Ω的电阻串联接在电压为6V的电路中，则整个电路消耗的功率为（）A．3.2W B．2.4W C．2.1W D．3W3．如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V4．如图甲所示，R2的阻值是20Ω，滑动变阻器R1消耗的功率P与其电阻R1的关系图象如图乙所示，则R1消耗的最大功率是（）A．0.90W B．0.80W C．0.50W D．0.45W5．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P 移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b 的过程中（）A．电流表示数变化了0.6 AB．电压表示数变化了4 VC．R1消耗的电功率变化了5 WD．电路消耗的总功率变化了6 W6．在如图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V l、V2的示数之比为5：3；当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2．在后一种情况下，全部通电时间内，电阻R1与R2产生的热量之比为（）A．2：1B．1：3C．3：2D．2：37．甲、丙两个小灯泡标有“2.5V 0.625W”，乙小灯泡标有“3V 0.9W”．按如图所示连接时，都能发光，则以下说法错误的是（）A．三个灯泡中，只有丙可能正常工作B．乙灯比甲灯亮C．电路的最大总功率小于1WD．甲、丙两灯亮度不同8．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V9．如图所示，一只标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断正确的是（）A．无论怎样移动滑片P，电路中总功率不会超过2WB．移动滑片P，电路中总功率最小值为0.6WC．当滑片P滑至某个位置时，L和R的电功率相等D．在滑片P由a滑向b的过程中，L的电功率一直是减小的10．某定值电阻两端的电压由U变为，消耗的电功率变化了0.8W，当电路两端的电压变为2U时，该电阻消耗的电功率为（）A．4.8W B．2.4W C．0.9W D．3.6W11．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W12．如图所示，电源电压不变，在ab间接入“3V 2W”的灯泡时，闭合开关，灯泡L恰能正常发光；断开开关，在ab间换接一个“3V 1.5W”的灯泡，闭合开关，下列分析正确的是（）A．ab间电压不变B．电路中的电流变大C．灯L将变暗D．电路中的总功率减小13．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω0.9W B．6Ω0.9W C．6Ω 1.5W D．10Ω 1.8W14．如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电阻的阻值为3R时，其消耗的功率不可能是（）A．10 W B．20 W C．30 W D．80 W15．一个用半导体材料制成的电阻D，其电流I随它两端电压U的关系如图（a）所示，如果它与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P．现将它们连接为如图（b）所示的电路，再接在该电源的两端，设电阻D和电阻R1、R2消耗的电功率分别是P D、P1、P2，下列判断中错误的是（）A．P1＞P2B．P1＜4P D C．P D＜P2D．P1＜4P216．小星同学为实验室设计了一个多档位电加热器，其工作原理图如图所示．其中R1、R2、R3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其所消耗的电功率可忽略不计．小星设想通过开关的组合，使电加热器能有多档功率．当只S1闭合时，测得功率为200W；当只S2闭合时，测得功率为100W；小星设计此电热器最大发热功率为800W，则（）A．当只S3断开时，功率为500WB．此电热器一共可有六档不同的功率C．三个发热电阻的阻值之比为5：10：2D．此电热器可能有一档的功率为400W17．有两个小灯泡L1和L2上都标有“6V”字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压随电流变化关系如图所示．若把L1和L2接在电源电压为6V的电路中工作，则下列说法不正确的是（）A．两灯串联时电路的总功率是0.6WB．小灯泡L2在某一时刻的实际功率可能是0.4WC．小灯泡L1的电阻在某一时刻可能是20ΩD．两灯并联时电路的总功率是3.6W18．如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω．电压表使用的量程为0～15V，电流表使用的量程为0～0.6A．要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）．下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC．定值电阻R2消耗电功率的最大值为4.32WD．电路总功率的变化范围是9W～12W19．图中，电阻R1与R4阻值相等，电阻R2与R3阻值相等．当把A、D两个接线端接在电压为U的电源两端时，电压表的示数U5=5V，电阻R1的功率P1=1W．当把B、C两个接线端接在电压为2U的电源两端时，电压表的示数U5'=7.5V，电阻R2的功率P2=4W．则下列选项正确的是（）A．U=9VB．R2：R5=3：2C．前后两次通过电阻R5的电流之比I1：I2=3：2D．当把B，C两个接线端接在电压为2U的电源两端时，电阻R5消耗的功率P5'=6W 20．图中R1、R2、R3为定值电阻，现有一个稳压电源，当把该电源接在A，C两个接线端、开关S1、S2断开时，电压表的示数为U2，电阻R1消耗的功率为P1，电路消耗的总功率为P；当把该电源接在A，D两个接线端、开关S1、S2闭合时，电流表A1与A2示数之比为3：2，电压表的示数为U2ˊ，电阻R1消耗的功率为P1ˊ，电路消耗的总功率为Pˊ，已知P1：P1ˊ=1：9则下列选项正确的是（）A．R2=2R3B．R1=3R3C．U2：U2ˊ=4：9D．P：Pˊ=1：1121．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲：U乙=5：3；当S 断开，甲乙两表为电流表时，下列说法正确的是（）A．两个电流表示数之比I甲：I乙=2：3B．R1和R2消耗的功率之比P1：P2=3：2C．两个电流表示数之比I甲：I乙=2：5D．R1和R2之比R1：R2=3：2二．填空题（共6小题）22．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率P U随电流I变化的关系图象是（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为W．23．如图所示电路，电源两端电压一定，R1、R2、R3是三个定值电阻，且R1＞R2．当只闭合开关S1、S2时，电路消耗的电功率为19.2W，电阻R1消耗的电功率为P1；当只闭合开关S3时，电路消耗的电功率为2.4W，电阻R3消耗的电功率为0.8W，电阻R1消耗的电功率为P1′；则P1：P1′=．24．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是W；若电动机内部线圈的电阻为2Ω，则通电5min电流通过电动机内部线圈产生的热量是J，电动机工作的效率为；若想电动机反向转动，则可进行的操作是．25．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为W．26．如图所示，电源电压保持不变，R1：R2=1：4．只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1：P2=1：1．则R0先后两次消耗的功率之比为．27．在如图所示的电路中，电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36W；当开关S1、S2都断开时，灯L的功率为其额定功率的，R2消耗的功率为2W，已知R1＞R2，灯L的额定功率是W．三．实验探究题（共3小题）28．在测量小灯泡的电功率的实验中，小灯泡的额定电流为0.3A，灯丝阻值在10Ω﹣15Ω之间．所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（50Ω1A）一个，导线若干．（1）如图甲所示是小明没有连接完的实物电路，请用笔画线代替导线将实物图补充完整．（2）闭合开关前，图甲图中的滑片P应位于（选填“左”或“右”）端；闭合开关无论怎样移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）．（3）排除故障，闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，读数为V，小灯泡的额定功率为W．（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了另一个额定电流为I e的小灯泡额定功率．她设计了如图丙所示电路图，请你帮她完成实验步骤并写出额定功率的表达式．实验步骤：①按图连接电路，然后只闭合开关S1，移动滑片P，使电流表的示数为I e．②再闭合开关S2，．③小灯泡的额定功率的表达式：P额=．（用字母表示，可能用到的物理量有：已知的电源电压U、灯泡的额定电流I e、滑动变阻器的最大阻值R0和实验中测得的物理量）（5）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终为2V，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于Ω．29．小华测量小灯泡功率的实验，已知电源电压为4.5V，小灯泡的额定电压为3.8V．（1）实验中所用电压表在未接入电路时表盘如图1，在使用它测量前应进行的操作是．（2）小华连接的电路如图2所示，其中有一根导线连接错误．请在这根导线上打“×”，并用笔画线代替导线，将其改正．（3）正确连接电路后，当电压表示数达到额定电压时，电流表示数如图3所示，则小灯泡的额定功率为W．（4）继续实验时灯泡突然熄灭，经分析：可能是灯泡断路，也可能是滑动变阻器断路．下列操作不能判断出故障类型的是．A．直接观察电压表示数B．直接观察电流表示数C．将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数D．将一根导线并联在灯泡两端，观察电流表是否有示数（5）小明同学思考后觉得：用阻值已知的定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了如图5四个电路图．其中正确的是．（6）老师又拿来了一阻值恒定的电阻元件R x，额定功率P额=6W，但额定电压数据模糊．现提供如下器材有一个蓄电池（电压约为6V）、一个电流表、一个阻值已知的定值电阻R0，两个单刀开关及导线．设计了如图4的电路测出该元件的额定电压．请补全以下实验步骤，写出测量的物理量及其对应的符号．实验步骤：①连接电路；②闭合S1、S2，读出电流表的示数为I1；③；④断开开关，整理器材．实验结论：U额=．（用测量的物理量和已知物理量的符号表示）30．小明利用如图1甲所示的电路图测量额定电压为2.5V小灯泡的额定功率．（1）闭合开关前，滑动变阻器滑片应调至（选填“a”或“b”）端．（2）闭合开关后，发现小灯泡不亮，但是电路各元件完好且连接无误，则小灯泡不发光的原因是．（3）闭合开关后，移动滑片P到某一位置时，电压表示数为2.3V，若要测量小灯泡的额定功率，应将滑片P向（选填“a”或“b”）端移动，使小灯泡正常发光，此时（如图1乙）电流表的读数为A，小灯泡的额定功率是W．【拓展】：小明利用电压表和阻值为R0的定值电阻，也测出了此小灯泡的额定功率．他选择了满足实验要求的实验器材，并连接了部分实验电路，如图2所示．（1）请只添加两条导线完成图所示的实验电路的连接；（2）请把小明的实验步骤补充完整：①断开开关S2，闭合开关S1、S3，移动滑动变阻器的滑片P，使灯两端的电压达到2.5V；②保持滑动变阻器的滑片位置不变，断开开关S3，闭合开关S2，记录电压表的示数为U；③请用R0及实验数据表示出小灯泡的额定功率：P额=．。

初中电学应用题1 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

ab A S 2图31S 1R 0LR P3 如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L的实际功率为1.5W。

已知U∶U '＝7∶5，I∶I '＝2∶1。

不考虑灯丝电阻RL的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

4 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。

当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。

人教版九年级物理电学压轴题
以下是一道人教版九年级物理电学的压轴题：
题目：小明家电能表上标有“220V 10A 3000r/kW·h”的字样，他家允许
用电器的最大总功率是 _______ W，小明在厨房间使用电磁炉烧水过程中发现，烧水一段时间后，电能表转盘转得较快，这说明他在烧水过程中
_______ 能转化为 _______ 能。

【分析】
$(1)$已知电压与允许通过的最大电流，由$P = UI$可求出家用电器的最大
总功率；
$(2)$用电器将电能转化为其它形式的能，电能表转盘转动的快说明消耗的
电能多。

【解答】
$(1)$由$P = UI$可得，家用电器的最大总功率：$P = UI = 220V \times 10A = 2200W$；
$(2)$烧水一段时间后，电能表转盘转动的快，说明消耗的电能多，功率大，是烧水时消耗了电能转化为内能。

故答案为：$2200$；电；内。

知道电能表的作用及读数、知道电功率的计算公式是正确解题的关键。

中考物理史上最难电学压轴题
以下是一道中考物理史上最难电学压轴题：
题目：一根回路长度为12米的导线在内有7圈，外有5圈，回路的总电阻为1欧姆，如果在回路中间插入一个电阻为2欧姆的电阻器，同时在内圈和外圈之间加上一个电势差为50伏的电源，求回路中的电流大小和方向。

解法：
1.首先计算出回路中的等效电阻：
由于内圈和外圈之间处于串联关系，它们的电势差为50伏，所以它们之间的电阻为：
R = V / I = 50 / I
由于内部导线和外部导线都是同一根导线，所以它们的电阻等于总电阻除以圈数：
r = R / (n1 + n2) = 1 / (7 + 5) = 0.0833欧姆
回路中的等效电阻为：
R' = R + r + r + 2 = 1 + 0.0833 + 0.0833 + 2 = 3.1666欧姆
2.根据欧姆定律，回路中的电流为：
I = V / R' = 50 / 3.1666 = 15.76安
3.由于内圈和外圈之间有电势差，所以电流方向沿内圈外路流，即从内圈流出，绕外圈后再进入内圈。

因此，回路中的电流大小为15.76安，方向为内圈外流，绕外
圈后再进入内圈。

河北历年中考物理电学压轴题（10年）图17是测量高于湖水警戒水位装置的原理图。

长方柱形绝缘容器A 内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6 V ，小灯泡标有“2 V 2 W ”字样（灯丝电阻不变）。

两金属板间的湖水电阻R 与x 的关系如图18所示（x 为容器内水柱高度h 的倒数，即x=1/h ）。

求： （1）小灯泡的电阻。

（2）湖水水位高于警戒水位多少米时，灯泡正常工作。

（3）将电流表改为水位计，水位计的刻度是否均匀，说明理由。

（11年）图20是小明设计的调光电路图，他将粗细均匀的电阻丝AB 通过滑片P 连入电路，小灯泡的额定电压为6V 。

闭合开关S 后，滑片P 从最左端A 滑到最右端B 的过程中，小灯泡的I —U 关系图像如图21所示。

(电阻丝AB 的阻值不随温度变化)求：(1)小灯泡的额定功率； (2)电阻丝AB 的阻值；(3)当AB 连入电路的阻值R 1=2.5 时，灯泡消耗的功率为3.2W ，此时灯丝的阻值为多少。

A警戒水位薄金属板SLA0.6 4 8 12 R /Ωx /m-1图18·图20图21（12年）38.图23所示电路中，电源电压保持不变。

灯泡标有“2V 2W ”字样。

闭合开关S ，当滑片P 置于a 点时，灯泡正常发光，电压表V 1的示数为4 V ；当滑片P 置于b 点时，电压表V 1与电压表V 2的示数之比为8：11。

己知滑片P 分别置于a 、 b 两点时，灯泡消耗的功率之比为4: 1，（灯丝电阻不随温度改变）求：(1)灯丝电阻。

(2)滑片P 分别置于a 、 b 两点时，电路中的电流之比。

(3) R 0的阻值。

（13年）38．如图17所示，L 上标有“6 V 3 W ”字样，电流表量程为0~0.6 A ，电压表量程为0~15 V ，变阻器R 的最大电阻为100 Ω。

只闭合S 1，滑片置于a 点时，变阻器连入电路中的电阻为R a ，电流表示数为I a 。
