化工测量及仪表资料

一、化工仪表概述化工仪表是化工过程中用于测量、控制和监测各种流体、压力、温度、流量等参数的仪器设备。

它们在化工生产中起着至关重要的作用，能够提高生产效率、保证产品质量、降低生产成本，确保安全生产。

化工仪表包括各种传感器、变送器、控制器、执行器等设备，通过这些设备能够实现对化工过程的自动化控制。

二、化工仪表的种类1. 压力仪表：用于测量和监测管道、容器、设备等的压力，常见的压力仪表有压力传感器、压力变送器、压力表等。

2. 温度仪表：用于测量和监测流体或设备的温度，常见的温度仪表有温度传感器、温度变送器、温度计等。

3. 流量仪表：用于测量和监测流体的流量，常见的流量仪表有流量传感器、流量计等。

4. 液位仪表：用于测量和监测容器、罐体等的液位，常见的液位仪表有液位传感器、液位开关、液位计等。

5. 分析仪表：用于分析和监测流体的成分和性质，常见的分析仪表有pH计、浊度计、色度计、气体分析仪等。

6. 控制仪表：用于对化工过程进行自动控制，常见的控制仪表有PLC、DCS系统、PID控制器等。

7. 阀门执行器：用于对管道和设备的阀门进行控制，常见的阀门执行器有电动执行器、气动执行器等。

三、化工仪表的标注要求化工仪表的标注是为了保证设备的安全性、可靠性和合理性，其标注要求如下：1. 精确性：化工仪表的标注应准确无误，符合实际测量值，误差控制在允许范围内。

2. 易读性：化工仪表的标注应清晰可读，以便操作人员准确读取相关参数。

3. 规范性：化工仪表的标注应符合相关标准和规范要求，符合国家法律法规的规定。

4. 一致性：化工仪表的标注应与设备的实际参数一致，不得存在偏差和矛盾。

5. 完整性：化工仪表的标注应包括相关参数、单位、生产厂商、生产批号等信息，可以对设备进行追溯和管理。

1. 符号标注：化工仪表的标注应包括相关的符号和文字说明，以便操作人员快速理解和识别。

2. 参数标注：化工仪表的标注应包括相关的参数和单位，如压力仪表的压力单位为MPa或kPa，温度仪表的温度单位为℃或℉。

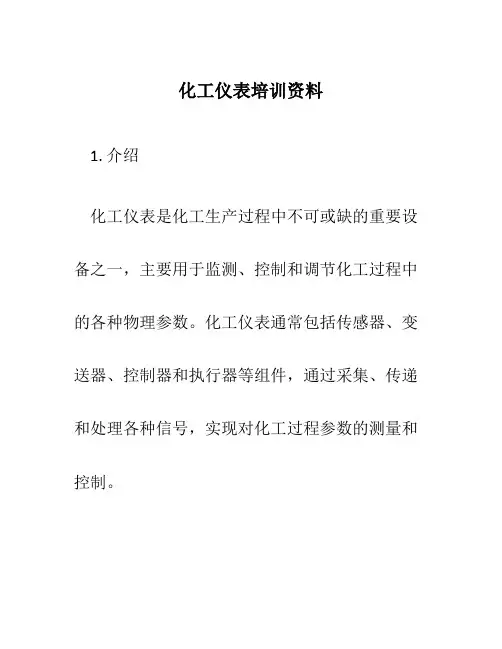

化工仪表培训资料1. 介绍化工仪表是化工生产过程中不可或缺的重要设备之一，主要用于监测、控制和调节化工过程中的各种物理参数。

化工仪表通常包括传感器、变送器、控制器和执行器等组件，通过采集、传递和处理各种信号，实现对化工过程参数的测量和控制。

本文档旨在为化工工程师和操作技术人员提供有关化工仪表的培训资料，包括化工仪表的基本原理、分类和应用，以及常见的化工仪表故障分析和维护方法等内容。

2. 化工仪表的基本原理化工仪表测量和控制的基本原理是根据物理量和化学量之间的相互关系进行测量和控制。

常见的化工仪表物理量包括温度、压力、流量和液位等。

化工仪表将这些物理量转化为相应的电信号，传递给控制器进行处理，并通过执行器对过程进行调节。

2.1 温度测量温度是化工过程中常用的物理量之一，常用的温度测量仪表有热电偶和热电阻。

热电偶是利用两种不同材料的电动势差随温度变化的特性实现测量，而热电阻则是利用电阻值随温度变化的特性进行测量。

2.2 压力测量压力是化工过程中重要的物理量之一，常用的压力测量仪表有压力传感器和压力变送器。

压力传感器可以将压力转化为电信号输出，而压力变送器则可以将电信号传输到远程控制室进行处理和显示。

2.3 流量测量流量是化工过程中需要不断监测和控制的物理量之一，常用的流量测量仪表有流量计和涡轮流量计。

流量计通过测量流体通过管道的速度和截面积来计算流量，而涡轮流量计则通过测量涡轮旋转的速度来计算流量。

2.4 液位测量液位是化工过程中需要实时监测和控制的物理量之一，常用的液位测量仪表有浮子式液位计和压力式液位计。

浮子式液位计通过悬挂在液体中的浮子的浮力变化来测量液位，而压力式液位计则通过测量液体的压力差来测量液位。

3. 化工仪表的分类和应用化工仪表按照其功能和应用范围可以进行不同的分类。

常见的化工仪表分类包括测量仪表、控制仪表和调节仪表等。

3.1 测量仪表测量仪表主要用于对各种物理参数进行测量和监测。

常见的测量仪表包括温度计、压力计、流量计和液位计等。

化工仪表基础知识1. 概述化工仪表是化工生产中不可或缺的一部分，其主要用于监测、测量和控制工艺参数，保障生产过程的稳定运行和质量的可控性。

本文将介绍化工仪表的基础知识，包括常见的仪表种类、测量原理和技术参数等内容。

2. 常见的化工仪表种类2.1 温度仪表温度仪表用于测量和监控化工过程中的温度参数。

常见的温度仪表有普通温度计、热电阻和热电偶等。

普通温度计通过液体的热胀冷缩原理进行测量，适用于一般温度范围。

热电阻和热电偶基于热电效应原理，能够测量更广泛的温度范围。

2.2 压力仪表压力仪表用于测量和监控化工工艺过程中的压力参数。

常见的压力仪表有压力计、压力变送器和压力传感器等。

压力计通过弹簧的变形或液体的静压力的测量实现压力的测量。

压力变送器基于压力敏感元件的变形产生电信号，将压力变成电信号输出。

压力传感器则基于压阻效应或电容效应，将压力转换为电信号。

2.3 流量仪表流量仪表用于测量和监控化工过程中的流体流量参数。

常见的流量仪表有流量计、涡街流量计和电磁流量计等。

流量计主要通过流体在一定时间内通过测量装置的体积来计算流速，从而得到流量。

涡街流量计则通过流体在流经涡街装置时形成的涡街频率变化计算流速。

电磁流量计基于法拉第电磁感应定理，通过测量液体内流经管道时的电磁感应电势差来计算流速。

2.4 液位仪表液位仪表用于测量和监控化工容器中的液位参数。

常见的液位仪表有浮子液位计、超声波液位计和雷达液位计等。

浮子液位计通过浮子的上下浮动来反映液位的高低。

超声波液位计通过发射超声波并接收其回波来测量液位。

雷达液位计利用雷达波的发送和接收时间差来计算液位。

3. 化工仪表的测量原理化工仪表的测量原理根据不同的仪表种类而有所不同。

温度仪表的测量原理主要包括热膨胀原理、电阻变化原理和电势差原理。

热膨胀原理是普通温度计的基础测量原理，其通过测量液体体积的变化来计算温度。

热电阻和热电偶则利用热电效应原理，将温度转换为电信号进行测量。

化工厂仪表知识点总结一、压力仪表压力仪表是化工生产过程中最常用的仪表之一，它主要用来测量和监测管道或容器内的压力。

常见的压力仪表有压力变送器、压力开关、差压变送器等。

1. 压力变送器压力变送器是将被测压力转换为标准信号输出的设备。

它通常由压力传感器和信号处理电路组成，可以将被测压力转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。

压力变送器的选型需考虑被测介质的性质、温度、精度要求、安全压力等因素，以确保其在化工生产过程中的可靠性和准确性。

2. 压力开关压力开关是一种用于压力控制的开关设备，当被测压力达到设定值时，压力开关会进行相应的动作，如通电或断电。

它通常用于过压、欠压保护及压力调节等方面。

压力开关的选型需考虑被测介质的性质、压力范围、工作压力、接触电流容量等因素，以确保其在化工生产过程中的稳定性和可靠性。

3. 差压变送器差压变送器是用来测量管道或容器内不同压力的设备，它通过测量两侧压力的差值来获得差压信号。

差压变送器通常用于流量、液位、浓度等参数的测量。

差压变送器的选型需考虑被测介质的性质、温度、精度要求、压力范围等因素，以确保其在化工生产过程中的准确性和可靠性。

二、温度仪表温度仪表是用来测量和监测化工生产过程中各种介质的温度的仪器和设备。

常见的温度仪表有温度传感器、温度变送器等。

1. 温度传感器温度传感器是测量介质温度的设备，它根据不同的工作原理可以分为接触式和非接触式两种。

接触式温度传感器主要有热电偶、热电阻、热敏电阻等，而非接触式温度传感器主要有红外线温度计、光纤光栅温度测量仪等。

在选型时，需考虑被测介质的性质、温度范围、精度要求、安全要求等因素，以确保温度传感器在化工生产过程中的准确性和可靠性。

2. 温度变送器温度变送器是将被测温度转换为标准信号输出的设备，它通常由温度传感器和信号处理电路组成，可以将被测温度转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。

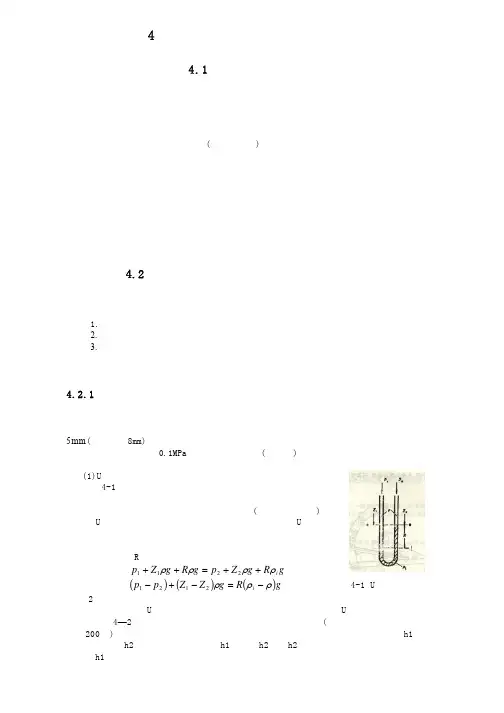

4 化工测量技术及常用仪表4.1 概述流体压强、流量及温度是化工生产和科学实验中的重要信息，是必须测量的基本参数。

用来测量这些参数的仪表统称为化工测量仪表。

化工测量仪表的种类很多，本章主要介绍实验室常用测量仪表的工作原理，选用及安装使用的一些基本知识。

读者可查阅相关专业书籍和手册作进一步的深入了解。

化工测量仪表一般由检测(包括变送)、传送、显示等三个基本部分组成，检测部分通常与被测介质直接接触，并依据不同的原理和方式将被测的压强、流量或温度信号转变为易于传送的物理量，如机械力、电信号等；传送部分一般只起信号能量的传递作用；显示部分则将传送来的物理量信号转换为可读信号，常见的显示形式有：指示、记录、声光报警等。

根据不同的需要，检测、传送、显示这三个基本部分可集成在一台仪表内，比如弹簧管式压强表；也可分散为几台仪表，比如仪表室对现场设备操作时，检测部分在现场，显示部分在仪表室，而传送部分则在二者之间。

使用者在选用测量仪表时必须考虑所选仪表的测量范围与精度。

特别是检测、传送、显示三个基本部分分散为几台仪表的场合，相互间必须统筹和兼顾，否则将引入较大的测量误差。

这在本书“误差分析”的相关章节中已有论述。

4.2 流体压强的测量方法在化工生产和实验中，经常遇到流体静压强的测量问题。

常见的流体静压强测量方法有三种：1. 液柱式测压法，将被测压强转变为液柱高度差；2. 弹性式测压法，将被测压强转变为弹性元件形变的位移；3. 电气式测压法，将被测压强转变为某种电量（比如电容或电压）的变化。

一般而言，由上述方法测得的压强均为“表压值”，即以物理大气压为基准的压强值。

表压值加物理大气压值等于绝对压强值。

4.2.1 液柱式压强计液柱式压强计是基于流体静力学原理设计的。

结构比较简单、精度较高。

既可用于测量流体的压强，又可用于测量流体管道两点间的压强差。

它一般由玻璃管制成。

由于指示液与玻璃管会发生毛细现象，所以在自制液柱式压强计时应选用内径不小于5mm (最好大于8mm)的玻璃管，以减小毛细现象引起的误差。

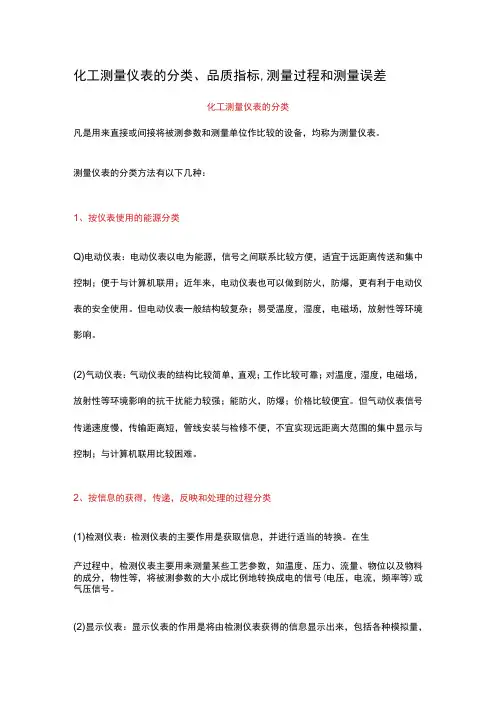

化工测量仪表的分类、品质指标,测量过程和测量误差化工测量仪表的分类凡是用来直接或间接将被测参数和测量单位作比较的设备，均称为测量仪表。

测量仪表的分类方法有以下几种：1、按仪表使用的能源分类Q)电动仪表：电动仪表以电为能源，信号之间联系比较方便，适宜于远距离传送和集中控制；便于与计算机联用；近年来，电动仪表也可以做到防火，防爆，更有利于电动仪表的安全使用。

但电动仪表一般结构较复杂；易受温度，湿度，电磁场，放射性等环境影响。

(2)气动仪表：气动仪表的结构比较简单，直观；工作比较可靠；对温度，湿度，电磁场，放射性等环境影响的抗干扰能力较强；能防火，防爆；价格比较便宜。

但气动仪表信号传递速度慢，传输距离短，管线安装与检修不便，不宜实现远距离大范围的集中显示与控制；与计算机联用比较困难。

2、按信息的获得，传递，反映和处理的过程分类(1)检测仪表：检测仪表的主要作用是获取信息，并进行适当的转换。

在生产过程中，检测仪表主要用来测量某些工艺参数，如温度、压力、流量、物位以及物料的成分，物性等，将被测参数的大小成比例地转换成电的信号(电压，电流，频率等)或气压信号。

(2)显示仪表：显示仪表的作用是将由检测仪表获得的信息显示出来，包括各种模拟量，数字量的电动，气动指示仪，记录仪和积算器，以及工业电视，图象显示器等。

(3)集中控制装置：包括各种巡回检测仪，巡回控制仪，程序控制仪，数据处理机，电子计算机以及仪表控制盘和操作台等。

(4)控制仪表：控制仪表可以根据需要对输入信号进行各种运算例如放大、积分、微分等。

控制仪表包括各种电动，气动的控制器以及用来代替模拟控制仪表的微处理机等。

(5)执行器：执行器可以接受控制仪表的输出信号或直接来自操作人员的指令，对生产过程进行操作或控制。

执行器包括各种气动、电动、液动执行机构和控制阀。

3、按仪表的组成形式分类(1)基地式仪表：这类仪表的特点是将测量，显示，控制等各部分集中组装在一个表壳里，形成一个整体。

化工仪表概述及基本知识1. 引言化工仪表在现代化工生产过程中起到了至关重要的作用。

它们用于测量、控制和监视化工系统中的各种物理和化学参数。

本文将对化工仪表进行概述，并介绍一些基本知识，包括测量原理、常见的仪表类型和应用。

2. 化工仪表分类化工仪表根据其功能和特点可分为以下几类：测量仪表用于测量各种物理和化学参数，如温度、压力、流量、液位等。

常见的测量原理包括热电偶、压电效应、涡轮测速等。

测量仪表可采用模拟量输出或数字量输出。

2.2 控制仪表控制仪表用于控制化工系统的运行，包括调节阀、电动调节阀、比例调节器等。

控制仪表根据输入的控制信号进行相应的操作，以保持系统参数在预设范围内。

监测仪表用于监测化工系统的运行状态和安全性。

常见的监测仪表包括火焰探测器、气体检测仪、压力开关等。

监测仪表可通过报警器或控制系统发出警报信号。

3. 常见的化工仪表以下是一些常见的化工仪表及其应用：3.1 温度传感器温度传感器用于测量物体的温度，常见的类型有热电偶和热电阻。

它们广泛应用于化工过程中的温度监测，如反应釜、蒸汽管道等。

3.2 压力传感器压力传感器用于测量物体的压力，常见的类型有压阻式和电容式。

它们广泛应用于化工系统中的压力监控和控制，如储罐、管道等。

3.3 流量计流量计用于测量物质通过管道的流量，常见的类型有涡轮流量计和电磁流量计。

它们广泛应用于化工系统中的流量测量和控制。

3.4 液位计液位计用于测量容器中的液位高度，常见的类型有测压式和浮子式。

它们广泛应用于化工系统中的液位监测和控制，如储罐、反应器等。

3.5 火焰探测器火焰探测器用于监测周围环境中的火焰，常见的类型有红外线火焰探测器和紫外线火焰探测器。

它们广泛应用于化工厂中的火灾监测和报警。

4. 常见的化工仪表的选择和安装选择和安装化工仪表需要考虑以下因素：4.1 环境条件化工仪表应能在恶劣的温度、湿度和腐蚀性环境下正常工作。

因此，在选择和安装仪表时，必须考虑环境条件对仪表的影响。
