化工测量仪表压力

一、化工仪表概述化工仪表是化工过程中用于测量、控制和监测各种流体、压力、温度、流量等参数的仪器设备。

它们在化工生产中起着至关重要的作用，能够提高生产效率、保证产品质量、降低生产成本，确保安全生产。

化工仪表包括各种传感器、变送器、控制器、执行器等设备，通过这些设备能够实现对化工过程的自动化控制。

二、化工仪表的种类1. 压力仪表：用于测量和监测管道、容器、设备等的压力，常见的压力仪表有压力传感器、压力变送器、压力表等。

2. 温度仪表：用于测量和监测流体或设备的温度，常见的温度仪表有温度传感器、温度变送器、温度计等。

3. 流量仪表：用于测量和监测流体的流量，常见的流量仪表有流量传感器、流量计等。

4. 液位仪表：用于测量和监测容器、罐体等的液位，常见的液位仪表有液位传感器、液位开关、液位计等。

5. 分析仪表：用于分析和监测流体的成分和性质，常见的分析仪表有pH计、浊度计、色度计、气体分析仪等。

6. 控制仪表：用于对化工过程进行自动控制，常见的控制仪表有PLC、DCS系统、PID控制器等。

7. 阀门执行器：用于对管道和设备的阀门进行控制，常见的阀门执行器有电动执行器、气动执行器等。

三、化工仪表的标注要求化工仪表的标注是为了保证设备的安全性、可靠性和合理性，其标注要求如下：1. 精确性：化工仪表的标注应准确无误，符合实际测量值，误差控制在允许范围内。

2. 易读性：化工仪表的标注应清晰可读，以便操作人员准确读取相关参数。

3. 规范性：化工仪表的标注应符合相关标准和规范要求，符合国家法律法规的规定。

4. 一致性：化工仪表的标注应与设备的实际参数一致，不得存在偏差和矛盾。

5. 完整性：化工仪表的标注应包括相关参数、单位、生产厂商、生产批号等信息，可以对设备进行追溯和管理。

1. 符号标注：化工仪表的标注应包括相关的符号和文字说明，以便操作人员快速理解和识别。

2. 参数标注：化工仪表的标注应包括相关的参数和单位，如压力仪表的压力单位为MPa或kPa，温度仪表的温度单位为℃或℉。

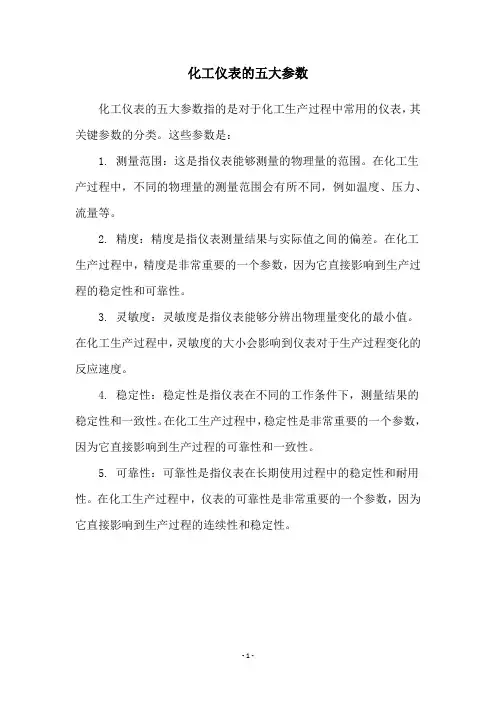

化工仪表的五大参数
化工仪表的五大参数指的是对于化工生产过程中常用的仪表，其关键参数的分类。

这些参数是：
1. 测量范围：这是指仪表能够测量的物理量的范围。

在化工生产过程中，不同的物理量的测量范围会有所不同，例如温度、压力、流量等。

2. 精度：精度是指仪表测量结果与实际值之间的偏差。

在化工生产过程中，精度是非常重要的一个参数，因为它直接影响到生产过程的稳定性和可靠性。

3. 灵敏度：灵敏度是指仪表能够分辨出物理量变化的最小值。

在化工生产过程中，灵敏度的大小会影响到仪表对于生产过程变化的反应速度。

4. 稳定性：稳定性是指仪表在不同的工作条件下，测量结果的稳定性和一致性。

在化工生产过程中，稳定性是非常重要的一个参数，因为它直接影响到生产过程的可靠性和一致性。

5. 可靠性：可靠性是指仪表在长期使用过程中的稳定性和耐用性。

在化工生产过程中，仪表的可靠性是非常重要的一个参数，因为它直接影响到生产过程的连续性和稳定性。

- 1 -。

化工厂仪表知识点总结一、压力仪表压力仪表是化工生产过程中最常用的仪表之一，它主要用来测量和监测管道或容器内的压力。

常见的压力仪表有压力变送器、压力开关、差压变送器等。

1. 压力变送器压力变送器是将被测压力转换为标准信号输出的设备。

它通常由压力传感器和信号处理电路组成，可以将被测压力转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。

压力变送器的选型需考虑被测介质的性质、温度、精度要求、安全压力等因素，以确保其在化工生产过程中的可靠性和准确性。

2. 压力开关压力开关是一种用于压力控制的开关设备，当被测压力达到设定值时，压力开关会进行相应的动作，如通电或断电。

它通常用于过压、欠压保护及压力调节等方面。

压力开关的选型需考虑被测介质的性质、压力范围、工作压力、接触电流容量等因素，以确保其在化工生产过程中的稳定性和可靠性。

3. 差压变送器差压变送器是用来测量管道或容器内不同压力的设备，它通过测量两侧压力的差值来获得差压信号。

差压变送器通常用于流量、液位、浓度等参数的测量。

差压变送器的选型需考虑被测介质的性质、温度、精度要求、压力范围等因素，以确保其在化工生产过程中的准确性和可靠性。

二、温度仪表温度仪表是用来测量和监测化工生产过程中各种介质的温度的仪器和设备。

常见的温度仪表有温度传感器、温度变送器等。

1. 温度传感器温度传感器是测量介质温度的设备，它根据不同的工作原理可以分为接触式和非接触式两种。

接触式温度传感器主要有热电偶、热电阻、热敏电阻等，而非接触式温度传感器主要有红外线温度计、光纤光栅温度测量仪等。

在选型时，需考虑被测介质的性质、温度范围、精度要求、安全要求等因素，以确保温度传感器在化工生产过程中的准确性和可靠性。

2. 温度变送器温度变送器是将被测温度转换为标准信号输出的设备，它通常由温度传感器和信号处理电路组成，可以将被测温度转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。

4 化工测量技术及常用仪表4.1 概述流体压强、流量及温度是化工生产和科学实验中的重要信息，是必须测量的基本参数。

用来测量这些参数的仪表统称为化工测量仪表。

化工测量仪表的种类很多，本章主要介绍实验室常用测量仪表的工作原理，选用及安装使用的一些基本知识。

读者可查阅相关专业书籍和手册作进一步的深入了解。

化工测量仪表一般由检测(包括变送)、传送、显示等三个基本部分组成，检测部分通常与被测介质直接接触，并依据不同的原理和方式将被测的压强、流量或温度信号转变为易于传送的物理量，如机械力、电信号等；传送部分一般只起信号能量的传递作用；显示部分则将传送来的物理量信号转换为可读信号，常见的显示形式有：指示、记录、声光报警等。

根据不同的需要，检测、传送、显示这三个基本部分可集成在一台仪表内，比如弹簧管式压强表；也可分散为几台仪表，比如仪表室对现场设备操作时，检测部分在现场，显示部分在仪表室，而传送部分则在二者之间。

使用者在选用测量仪表时必须考虑所选仪表的测量范围与精度。

特别是检测、传送、显示三个基本部分分散为几台仪表的场合，相互间必须统筹和兼顾，否则将引入较大的测量误差。

这在本书“误差分析”的相关章节中已有论述。

4.2 流体压强的测量方法在化工生产和实验中，经常遇到流体静压强的测量问题。

常见的流体静压强测量方法有三种：1. 液柱式测压法，将被测压强转变为液柱高度差；2. 弹性式测压法，将被测压强转变为弹性元件形变的位移；3. 电气式测压法，将被测压强转变为某种电量（比如电容或电压）的变化。

一般而言，由上述方法测得的压强均为“表压值”，即以物理大气压为基准的压强值。

表压值加物理大气压值等于绝对压强值。

4.2.1 液柱式压强计液柱式压强计是基于流体静力学原理设计的。

结构比较简单、精度较高。

既可用于测量流体的压强，又可用于测量流体管道两点间的压强差。

它一般由玻璃管制成。

由于指示液与玻璃管会发生毛细现象，所以在自制液柱式压强计时应选用内径不小于5mm (最好大于8mm)的玻璃管，以减小毛细现象引起的误差。

化工仪表分类及功能
化工仪表是用于化工、石油、制药等工业生产过程中进行测量、控制、监测和管理的自动化设备。

根据用途和功能，化工仪表可以分为以下几类：
1.压力仪表：用于测量流体压力的仪表，包括压力传感器、压力变送器和压力
表等。

2.温度仪表：用于测量流体温度的仪表，包括热电阻、热电偶、温度传感器等。

3.流量仪表：用于测量流体流量的仪表，包括涡街流量计、超声波流量计、差
压流量计等。

4.物位仪表：用于测量液体或固体物料在容器中的液位或高度的仪表，包括浮
球液位计、雷达液位计、超声波液位计等。

5.过程分析仪器：用于分析工业生产过程中各种气体和液体的成分和含量的仪
器，包括气相色谱仪、质谱仪、光谱仪等。

6.执行器与驱动器：用于控制工业生产过程中的各种阀门、调节阀、驱动器等
设备的仪表。

7.控制系统与装置：用于工业生产过程中的各种控制系统的仪表，包括可编程
控制器（PLC）、集散控制系统（DCS）、监控与数据采集系统（SCADA）等。

这些化工仪表具有不同的功能和应用范围，可以在工业生产过程中进行测量、控制、监测和管理，对于保证生产的安全、稳定和高效运行具有重要的作用。

化工仪表分类及功能
化工仪表可以根据其测量原理和用途分类。

常见的化工仪表有以下几类：
1. 压力测量仪表：用于测量流体压力，常见的有压力传感器、压力变送器和压力表等。

其功能是测量流体的压力、监控系统的压力变化，用于控制和保护系统的安全运行。

2. 温度测量仪表：用于测量物体的温度，常见的有温度传感器、温度变送器和温度计等。

其功能是测量流体或物体的温度变化，用于控制和调节系统的温度。

3. 流量测量仪表：用于测量流体的流量，常见的有流量计和流量变送器等。

其功能是测量流体的流量变化，用于控制和优化系统的流体运行。

4. 液位测量仪表：用于测量容器内的液位高度，常见的有液位传感器、液位变送器和液位计等。

其功能是测量容器内液体的高度变化，用于监控和控制系统的液位。

5. 分析仪表：用于分析流体或物体中的化学成分和性质，常见的有pH计、溶解氧仪、气体色谱仪等。

其功能是分析流体或
物体中的化学成分，用于质量控制和过程优化。

6. 控制仪表：用于监控和调节化工过程中的各个参数，常见的有PID控制器、PLC和DCS系统等。

其功能是根据测量仪表
的信号进行自动或手动控制，保持化工过程的稳定和优化。

化工仪表总结一、化工仪表概述化工仪表是化学工业中使用的各种仪表的总称，主要用于化工生产过程中的各种参数测量、控制和监测，如温度、压力、流量、液位等。

化工仪表在化学工业中扮演着至关重要的角色，是保障生产安全、稳定、高效进行的关键因素之一。

二、化工仪表分类化工仪表种类繁多，按照不同的分类方式可以分为多种类型。

以下是常见的几种分类方式：1.按功能分类（1）检测仪表：用于检测化工生产过程中的各种参数，如温度、压力、流量、液位等。

（2）控制仪表：用于对化工生产过程中的各种参数进行控制，如调节阀、气动薄膜执行机构等。

（3）显示仪表：用于显示化工生产过程中的各种参数，如数字显示仪表、记录仪等。

2.按测量参数分类（1）温度仪表：用于测量和控制系统中的温度，如热电偶、热电阻等。

（2）压力仪表：用于测量和控制系统中的压力，如压力传感器、压力表等。

（3）流量仪表：用于测量和控制系统中的流量，如节流装置、涡街流量计等。

（4）液位仪表：用于测量和控制系统中的液位，如超声波液位计、浮球液位计等。

三、化工仪表的应用化工仪表广泛应用于化学工业生产的各个领域，包括石油、化工、制药、食品等。

在生产过程中，化工仪表可以对各种参数进行实时监测和记录，保障生产的安全和稳定，同时还可以通过自动化控制系统实现生产过程的自动化和智能化，提高生产效率和产品质量。

例如，在石油工业中，流量计可以实时监测油品的流量，液位计可以实时监测油罐的液位高度，温度计和压力表可以分别监测油品的温度和压力。

这些参数的监测和控制对于石油工业的生产安全和效率至关重要。

另外，在制药工业中，温度和压力的稳定控制对于药品的质量和安全至关重要。

因此，温度和压力仪表在制药工业中得到了广泛的应用。

此外，流量计和液位计也是制药工业中必不可少的化工仪表，用于监测和控制药液的流量和液位。

四、化工仪表的发展趋势随着科技的不断发展，化工仪表也在不断进步和完善。

以下是化工仪表的发展趋势：1.智能化和自动化未来的化工仪表将更加智能化和自动化，可以实现远程控制和监测，自动完成参数的测量、控制和记录等功能。
