化工常用仪表类型及原理

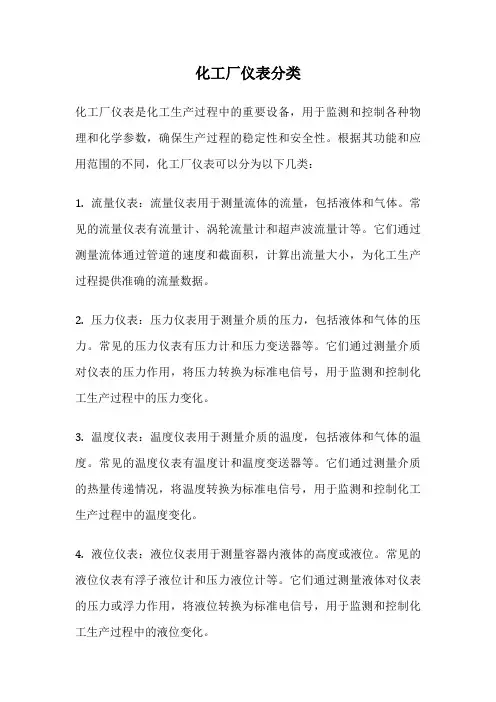

化工厂仪表分类化工厂仪表是化工生产过程中的重要设备，用于监测和控制各种物理和化学参数，确保生产过程的稳定性和安全性。

根据其功能和应用范围的不同，化工厂仪表可以分为以下几类：1. 流量仪表：流量仪表用于测量流体的流量，包括液体和气体。

常见的流量仪表有流量计、涡轮流量计和超声波流量计等。

它们通过测量流体通过管道的速度和截面积，计算出流量大小，为化工生产过程提供准确的流量数据。

2. 压力仪表：压力仪表用于测量介质的压力，包括液体和气体的压力。

常见的压力仪表有压力计和压力变送器等。

它们通过测量介质对仪表的压力作用，将压力转换为标准电信号，用于监测和控制化工生产过程中的压力变化。

3. 温度仪表：温度仪表用于测量介质的温度，包括液体和气体的温度。

常见的温度仪表有温度计和温度变送器等。

它们通过测量介质的热量传递情况，将温度转换为标准电信号，用于监测和控制化工生产过程中的温度变化。

4. 液位仪表：液位仪表用于测量容器内液体的高度或液位。

常见的液位仪表有浮子液位计和压力液位计等。

它们通过测量液体对仪表的压力或浮力作用，将液位转换为标准电信号，用于监测和控制化工生产过程中的液位变化。

5. 浓度仪表：浓度仪表用于测量液体或气体中某种物质的浓度。

常见的浓度仪表有浓度计和气体分析仪等。

它们通过测量介质中目标物质的含量或浓度，将浓度转换为标准电信号，用于监测和控制化工生产过程中的浓度变化。

以上是化工厂仪表的基本分类，每种仪表都有其独特的功能和应用范围。

在化工生产过程中，仪表的准确性和可靠性对于保障生产安全和提高生产效率至关重要。

因此，在选择和使用化工厂仪表时，需要根据生产工艺的要求和实际情况进行合理的选择和配置，以确保仪表的准确性和可靠性。

同时，对仪表的定期维护和检修也是必不可少的，以保证其正常运行和长期稳定工作。

通过合理配置和有效管理化工厂仪表，可以提高生产过程的自动化水平，降低生产成本，增强生产安全性，为化工企业的可持续发展做出贡献。

化工厂仪表分类化工厂仪表是指用于监测和控制化工生产过程中各种物理量和化学参数的仪器设备。

根据其功能和特点，可以将化工厂仪表分为以下几类。

1. 流量仪表流量仪表用于测量流体在管道中的流量，常见的流量仪表有流量计、涡街流量计、电磁流量计等。

它们通过感应流体流过仪表时产生的压力、速度或电磁感应来测量流量。

流量仪表在化工生产中起到了重要的监测和控制作用，能够确保生产过程的稳定性和安全性。

2. 压力仪表压力仪表用于测量流体、气体或蒸汽中的压力，常见的压力仪表有压力变送器、压力表等。

它们通过感应流体对仪表产生的压力来测量压力值。

压力仪表在化工生产中用于监测和控制各种压力参数，保证生产过程的正常运行。

3. 温度仪表温度仪表用于测量物体或介质的温度，常见的温度仪表有温度传感器、温度计等。

它们通过感应物体或介质的热量变化来测量温度。

温度仪表在化工生产中用于监测和控制物料的温度，保证生产过程的温度稳定性和安全性。

4. 液位仪表液位仪表用于测量容器或管道中液体的液位高度，常见的液位仪表有液位计、超声波液位计等。

它们通过感应液体与仪表之间的介质压力或超声波的反射来测量液位高度。

液位仪表在化工生产中用于监测和控制液位，确保生产过程的液位稳定和安全。

5. 分析仪表分析仪表用于对物料或介质进行分析和检测，常见的分析仪表有气体分析仪、液体分析仪等。

它们通过感应物料或介质中的化学成分来进行分析和检测。

分析仪表在化工生产中用于监测和控制物料的成分和质量，保证产品的质量和安全性。

以上是化工厂仪表的主要分类，每种仪表在化工生产中都起到了重要的作用。

它们通过监测和控制各种物理量和化学参数，保证了化工生产过程的稳定性、安全性和产品质量。

化工厂仪表的发展也不断推动着化工工艺的进步和优化，为化工行业的发展做出了重要贡献。

一、化工仪表概述化工仪表是化工过程中用于测量、控制和监测各种流体、压力、温度、流量等参数的仪器设备。

它们在化工生产中起着至关重要的作用，能够提高生产效率、保证产品质量、降低生产成本，确保安全生产。

化工仪表包括各种传感器、变送器、控制器、执行器等设备，通过这些设备能够实现对化工过程的自动化控制。

二、化工仪表的种类1. 压力仪表：用于测量和监测管道、容器、设备等的压力，常见的压力仪表有压力传感器、压力变送器、压力表等。

2. 温度仪表：用于测量和监测流体或设备的温度，常见的温度仪表有温度传感器、温度变送器、温度计等。

3. 流量仪表：用于测量和监测流体的流量，常见的流量仪表有流量传感器、流量计等。

4. 液位仪表：用于测量和监测容器、罐体等的液位，常见的液位仪表有液位传感器、液位开关、液位计等。

5. 分析仪表：用于分析和监测流体的成分和性质，常见的分析仪表有pH计、浊度计、色度计、气体分析仪等。

6. 控制仪表：用于对化工过程进行自动控制，常见的控制仪表有PLC、DCS系统、PID控制器等。

7. 阀门执行器：用于对管道和设备的阀门进行控制，常见的阀门执行器有电动执行器、气动执行器等。

三、化工仪表的标注要求化工仪表的标注是为了保证设备的安全性、可靠性和合理性，其标注要求如下：1. 精确性：化工仪表的标注应准确无误，符合实际测量值，误差控制在允许范围内。

2. 易读性：化工仪表的标注应清晰可读，以便操作人员准确读取相关参数。

3. 规范性：化工仪表的标注应符合相关标准和规范要求，符合国家法律法规的规定。

4. 一致性：化工仪表的标注应与设备的实际参数一致，不得存在偏差和矛盾。

5. 完整性：化工仪表的标注应包括相关参数、单位、生产厂商、生产批号等信息，可以对设备进行追溯和管理。

1. 符号标注：化工仪表的标注应包括相关的符号和文字说明，以便操作人员快速理解和识别。

2. 参数标注：化工仪表的标注应包括相关的参数和单位，如压力仪表的压力单位为MPa或kPa，温度仪表的温度单位为℃或℉。

仪表仪器1、压力检测及‎仪表弹性式压力‎计在化工厂‎随处可见，多为弹簧管‎压力表弹簧‎管压力表。

它属于就地‎指示型压力‎表，就地显示压‎力的大小，不带远程传‎送显示、调节功能。

原理：弹簧管压力‎表通过表内‎的敏感元件‎--波登管的弹‎性变形，再通过表内‎机芯的转换‎机构将压力‎形变传导至‎指针，引起指针转‎动来显示压‎力。

特点：弹簧管压力‎表适用测量‎无爆炸，不结晶，不凝固，对铜和铜合‎金无腐蚀作‎用的液体、气体或蒸汽‎的压力。

2、流量检测及‎仪表转子流量计‎是工业上和‎实验室最常‎用的一种流‎量计。

它具有结构‎简单、直观、压力损失小‎、维修方便等‎特点。

转子流量计‎适用于测量‎通过管道直‎径D<150mm‎的小流量，也可以测量‎腐蚀性介质‎的流量。

使用时流量‎计必须安装‎在垂直走向‎的管段上，流体介质自‎下而上地通‎过转子流量‎计。

原理：转子流量计‎由两个部件‎组成，转子流量计‎一件是从下‎向上逐渐扩‎大的锥形管‎；转子流量计‎另一件是置‎于锥形管中‎且可以沿管‎的中心线上‎下自由移动‎的转子。

转子流量计‎当测量流体‎的流量时，被测流体从‎锥形管下端‎流入，流体的流动‎冲击着转子‎，并对它产生‎一个作用力‎（这个力的大‎小随流量大‎小而变化）；当流量足够‎大时，所产生的作‎用力将转子‎托起，并使之升高‎。

同时，被测流体流‎经转子与锥‎形管壁间的‎环形断面，从上端流出‎。

当被测流体流动时对‎转子的作用‎力，正好等于转‎子在流体中‎的重量时（称为显示重‎量），转子受力处‎于平衡状态‎而停留在某‎一高度。

分析表明；转子在锥形‎管中的位置‎高度，与所通过的‎流量有着相‎互对应的关‎系。

因此，观测转子在‎锥形管中的‎位置高度，就可以求得‎相应的流量‎值。

3 、物位检测及‎仪表在化工厂管‎路中直立的‎中间有一块‎块黄色小板‎，且不是反转‎的仪表，其是磁翻板‎液位计，在几个大型‎罐槽侧面有‎大型的，而在化工厂‎也看到小型‎的。

化工仪表的主要类型一、引言化工仪表是化工生产过程中不可或缺的重要设备，它们广泛应用于化工领域的各个环节，如流程控制、温度测量、压力监测等。

本文将从功能和特点两个方面，介绍化工仪表的主要类型。

二、功能类型1. 测量仪表测量仪表是化工生产中最常见的仪表之一，用于测量和监测各种物理量，如温度、压力、流量、液位等。

其中，温度计、压力计、流量计和液位计是常见的测量仪表。

它们通过传感器将被测量的物理量转换为电信号，并经过放大、处理、显示等步骤，提供准确的测量结果。

2. 控制仪表控制仪表用于对化工生产过程进行控制和调节，以实现生产目标。

常见的控制仪表有调节阀、控制器和可编程逻辑控制器（PLC）。

调节阀通过调节介质的流量、压力和温度等参数，控制化工过程中的物质流动和能量转移。

控制器通过接收传感器信号，并与设定值进行比较，输出控制信号，实现对过程参数的闭环控制。

PLC是一种多功能、可编程的控制器，可实现复杂的逻辑控制和自动化控制。

3. 分析仪表分析仪表用于对化学组分和物理性质进行分析和检测。

常见的分析仪表有气相色谱仪、液相色谱仪和光谱仪。

气相色谱仪通过气相色谱柱和检测器，对气态或挥发性物质进行分离和检测。

液相色谱仪则通过液相色谱柱和检测器，对溶解性物质进行分离和检测。

光谱仪则通过测量样品在特定波长处的吸收、发射或散射光，分析样品的组成和性质。

三、特点类型1. 安全仪表安全仪表主要用于监测和控制化工过程中的安全参数，以确保生产过程的安全稳定。

常见的安全仪表有火焰探测器、气体泄漏探测器和防爆仪表。

火焰探测器通过探测火焰的辐射和光谱特性，及时发出警报并采取相应的措施。

气体泄漏探测器则通过探测气体浓度的变化，及时发出警报以避免事故。

防爆仪表则具有防爆能力，能够在有爆炸危险的环境中安全运行。

2. 无线仪表无线仪表是近年来快速发展的一种新型化工仪表。

它采用无线通信技术，能够克服传统有线仪表布线困难和成本高的问题，实现远程监测和控制。

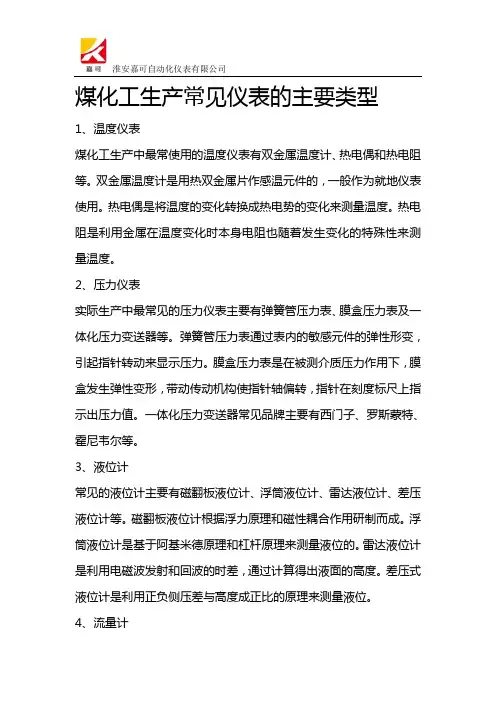

煤化工生产常见仪表的主要类型
1、温度仪表
煤化工生产中最常使用的温度仪表有双金属温度计、热电偶和热电阻等。

双金属温度计是用热双金属片作感温元件的，一般作为就地仪表使用。

热电偶是将温度的变化转换成热电势的变化来测量温度。

热电阻是利用金属在温度变化时本身电阻也随着发生变化的特殊性来测量温度。

2、压力仪表
实际生产中最常见的压力仪表主要有弹簧管压力表、膜盒压力表及一体化压力变送器等。

弹簧管压力表通过表内的敏感元件的弹性形变，引起指针转动来显示压力。

膜盒压力表是在被测介质压力作用下，膜盒发生弹性变形，带动传动机构使指针轴偏转，指针在刻度标尺上指示出压力值。

一体化压力变送器常见品牌主要有西门子、罗斯蒙特、霍尼韦尔等。

3、液位计
常见的液位计主要有磁翻板液位计、浮筒液位计、雷达液位计、差压液位计等。

磁翻板液位计根据浮力原理和磁性耦合作用研制而成。

浮筒液位计是基于阿基米德原理和杠杆原理来测量液位的。

雷达液位计是利用电磁波发射和回波的时差，通过计算得出液面的高度。

差压式液位计是利用正负侧压差与高度成正比的原理来测量液位。

4、流量计
化工生产中流量计种类繁多，我们选取转子流量计、超声波流量计、电磁流量计等几种常见流量计做简单介绍。

转子流量计一般作为就地仪表使用。

超声波流量计是利用超声波在逆流和顺流中存在时差，时差与流速成正比，进而通过换算测出流量。

电磁流量计是基于电磁感应定律工作的。

化工厂仪表知识点总结一、压力仪表压力仪表是化工生产过程中最常用的仪表之一，它主要用来测量和监测管道或容器内的压力。

常见的压力仪表有压力变送器、压力开关、差压变送器等。

1. 压力变送器压力变送器是将被测压力转换为标准信号输出的设备。

它通常由压力传感器和信号处理电路组成，可以将被测压力转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。

压力变送器的选型需考虑被测介质的性质、温度、精度要求、安全压力等因素，以确保其在化工生产过程中的可靠性和准确性。

2. 压力开关压力开关是一种用于压力控制的开关设备，当被测压力达到设定值时，压力开关会进行相应的动作，如通电或断电。

它通常用于过压、欠压保护及压力调节等方面。

压力开关的选型需考虑被测介质的性质、压力范围、工作压力、接触电流容量等因素，以确保其在化工生产过程中的稳定性和可靠性。

3. 差压变送器差压变送器是用来测量管道或容器内不同压力的设备，它通过测量两侧压力的差值来获得差压信号。

差压变送器通常用于流量、液位、浓度等参数的测量。

差压变送器的选型需考虑被测介质的性质、温度、精度要求、压力范围等因素，以确保其在化工生产过程中的准确性和可靠性。

二、温度仪表温度仪表是用来测量和监测化工生产过程中各种介质的温度的仪器和设备。

常见的温度仪表有温度传感器、温度变送器等。

1. 温度传感器温度传感器是测量介质温度的设备，它根据不同的工作原理可以分为接触式和非接触式两种。

接触式温度传感器主要有热电偶、热电阻、热敏电阻等，而非接触式温度传感器主要有红外线温度计、光纤光栅温度测量仪等。

在选型时，需考虑被测介质的性质、温度范围、精度要求、安全要求等因素，以确保温度传感器在化工生产过程中的准确性和可靠性。

2. 温度变送器温度变送器是将被测温度转换为标准信号输出的设备，它通常由温度传感器和信号处理电路组成，可以将被测温度转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。

化工装置几种常用流量计的原理及选型流量计工作原理流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛应用于冶金、电力、化工、石油、交通、环境保护及人民日常生活等国民经济各个领域。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

本文简单介绍了化工装置几种常用流量计的原理及选型与使用阅历。

1、电磁流量计电磁流量计是基于法拉第电磁感应原理研制出的一种测量导电液体体积流量的仪表，依据法拉第电磁感应定律，导电体在磁场中作切割磁力线运动时，导体中产生感应电压，该电动势的大小与导体在磁场中做垂直于磁场运动的速度成正比，由此再依据管径，介质的不同，转换成流量。

电磁流量计无节流部件，因此压力损失小，该仪表测量流体流量时，不受流体温度、压力、密度、粘度及流体组份的影响，适合于对有悬浮物固体粒子的污水、煤浆的测量，特别适合于对腐蚀性介质的测量。

选型与使用时应注意：电磁流量计所测液体应具有测量所需的电导率，并要求电导率分布大体上均匀，不能用于测量电导率很低的液体，如石油制品和有机溶剂等。

电磁流量计的测量精度是建立在液体充分管道的情形下，目前在管道中有空气的情况下测量问题尚未得到很好解决，因此电磁流量计不能测量气体、蒸汽和含有较多较大气泡的液体。

同时应注意不同温度及腐蚀性介质应选用不同内衬材料和电极材料。

电磁流量计虽可以在任意管道上安装，但电磁流量计测量电极的轴线必需保持水平方向，且与管道中心线相互垂直。

为避开在管内无液体时显现指针不在零位的错觉，电磁流量计的变送器应安装于任何时候均充分液体的地方，同时，该流量计的信号较为微弱，因而在使用时应注意外来干扰对其测量精度和影响，变送器应安装于阔别一切磁源的地方，不允许有振动。

2、涡轮番量计涡轮番量计是一种速度式流量仪表，由于具有测量精度高，反应速度快，测量范围广，价格低廉，安装便利等优点，被广泛应用于化工生产中。

涡轮番量计由涡轮、轴承、前置放大器、显示仪表构成。

化工仪表及自动化资料ppt课件目录CATALOGUE•化工仪表概述•化工仪表的基本原理•化工仪表的选型与安装•化工自动化概述•化工仪表与自动化的关系•化工仪表及自动化的应用案例01CATALOGUE化工仪表概述用于测量、显示、记录和控制工业生产过程中各种工艺参数的装置或系统。

仪表的定义温度仪表、压力仪表、流量仪表、物位仪表等。

按测量对象分类机械式仪表、电子式仪表、智能式仪表等。

按工作原理分类实验室仪表、工业用仪表、过程控制仪表等。

按使用场合分类仪表的定义与分类高精度测量化工生产对工艺参数的精度要求较高，因此化工仪表需要具备高精度测量的能力。

宽测量范围化工生产过程中工艺参数的变化范围较大，要求化工仪表具有较宽的测量范围。

•高可靠性：化工生产环境恶劣，要求化工仪表能够在高温、高压、腐蚀等环境下稳定工作。

测量工艺参数实时测量并显示生产过程中的温度、压力、流量、物位等工艺参数。

控制生产过程根据工艺要求，通过控制阀等执行机构对生产过程进行自动控制。

保障生产安全及时发现并处理生产过程中的异常情况，保障生产安全。

化工仪表的发展历程早期阶段以机械式仪表为主，如弹簧管压力表、浮子流量计等。

这些仪表结构简单，但精度较低，功能单一。

电子化阶段随着电子技术的发展，电子式仪表逐渐取代机械式仪表。

电子式仪表具有更高的精度和更多的功能，如数字显示、远程传输等。

智能化阶段近年来，随着计算机技术和人工智能技术的发展，智能式仪表开始得到广泛应用。

智能式仪表具有自学习、自适应、自诊断等功能，能够进一步提高生产过程的自动化水平和生产效率。

02CATALOGUE化工仪表的基本原理利用弹性元件受压变形的原理，将压力转换为位移或应变进行测量。

压力测量温度测量流量测量物位测量基于热电偶、热电阻等测温元件，将温度转换为电信号进行测量。

通过测量流体流过管道截面的面积和流速，计算得到流量值。

利用浮力、静压等原理，检测容器内液体或固体的位置高度。

测量原理传输原理模拟信号传输将测量信号转换为标准模拟信号（如4-20mA），通过电缆进行传输。

化工自动化控制仪表作业1. 引言化工自动化控制仪表在化工生产过程中起着至关重要的作用。

它们用于测量、控制和监测化工过程中的各种参数，如温度、压力、流量等。

本文将介绍化工自动化控制仪表的基本原理、常见类型以及其在化工生产中的应用。

2. 基本原理2.1 传感器化工自动化控制仪表中的传感器负责将物理量转化为可感知的电信号。

常见的传感器类型有温度传感器、压力传感器、液位传感器等。

温度传感器通常采用热电偶或热电阻原理，压力传感器则利用压力的作用力对敏感元件进行变形，从而产生电信号。

2.2 信号转换器传感器产生的电信号通常是微弱的，需要经过信号转换器进行放大和转换。

信号转换器能将微弱的电信号转换为标准信号，如0-10mA或4-20mA的电流信号，或0-10V或0-5V的电压信号。

这些标准信号可以更方便地用于后续的处理和控制。

2.3 控制器控制器是化工自动化控制仪表系统中的核心部分。

它通过与传感器和执行器的连接，实现对于化工过程的控制。

常见的控制器有PID控制器和PLC（可编程逻辑控制器）。

PID控制器通过计算误差信号、比例增益、积分时间和微分时间来调节控制信号，实现对控制对象的稳定控制。

PLC则可以编写逻辑程序，实现更复杂的控制逻辑。

3. 常见类型3.1 温度控制仪表温度控制仪表常用于控制化工过程中的温度。

它们包括温度传感器、信号转换器和温度控制器。

通过测量温度传感器的电信号，经过信号转换器转化为标准信号后，再根据设定的温度值进行相应的控制。

3.2 压力控制仪表压力控制仪表常用于控制化工过程中的压力。

它们包括压力传感器、信号转换器和压力控制器。

通过测量压力传感器的电信号，经过信号转换器转化为标准信号后，再根据设定的压力值进行相应的控制。

3.3 液位控制仪表液位控制仪表常用于控制化工过程中的液位。

它们包括液位传感器、信号转换器和液位控制器。

通过测量液位传感器的电信号，经过信号转换器转化为标准信号后，再根据设定的液位值进行相应的控制。

31张化工仪表类动态图解：流量计、温度计、压力表、液位计
1流量计
1、靶式流量计
2、孔板流量计
3、立式腰轮流量计
4、流量计的校正
5、喷嘴流量
6、容积式流量计
7、椭圆齿轮流量计
8、文丘里流量计
9、双转子气体流量计
10、涡轮流量计
11、转子流量计
12、转子式流量计
13、流量变送器
2温度计
1、固体膨胀式温度计
2、热电偶温度计
3、压力式温度计
3压力表
1、单圈弹簧管
2、弹簧管式压力仪表
3、电接点式压力仪表
4、电容式压力传感器
5、电压测量
6、应变式压力传感器
4液位计
1、差压式液位计A
2、差压式液位计B
3、差压式液位计C
4、超声波测量液位原理
5、电容式液位计
6、双液位压差计
7、液面测量
8、液位控制。

化工仪表分类及功能
化工仪表可以根据其测量原理和用途分类。

常见的化工仪表有以下几类：
1. 压力测量仪表：用于测量流体压力，常见的有压力传感器、压力变送器和压力表等。

其功能是测量流体的压力、监控系统的压力变化，用于控制和保护系统的安全运行。

2. 温度测量仪表：用于测量物体的温度，常见的有温度传感器、温度变送器和温度计等。

其功能是测量流体或物体的温度变化，用于控制和调节系统的温度。

3. 流量测量仪表：用于测量流体的流量，常见的有流量计和流量变送器等。

其功能是测量流体的流量变化，用于控制和优化系统的流体运行。

4. 液位测量仪表：用于测量容器内的液位高度，常见的有液位传感器、液位变送器和液位计等。

其功能是测量容器内液体的高度变化，用于监控和控制系统的液位。

5. 分析仪表：用于分析流体或物体中的化学成分和性质，常见的有pH计、溶解氧仪、气体色谱仪等。

其功能是分析流体或
物体中的化学成分，用于质量控制和过程优化。

6. 控制仪表：用于监控和调节化工过程中的各个参数，常见的有PID控制器、PLC和DCS系统等。

其功能是根据测量仪表
的信号进行自动或手动控制，保持化工过程的稳定和优化。

化工仪表基础知识培训课件欢迎大家来参加本次关于化工仪表基础知识的培训课程，本课程将涵盖仪表的基本概念、常用仪表的工作原理、仪表的安装及维护方法、仪表的选型及其它相关知识点。

一、仪表的基本概念仪表是一种用于测量物理量的仪器，它根据测量的物理量的情况，给出数值和合理的结论。

化工仪表是指用于化学或化工过程中测量物理量的仪表，用于检测化学或者化工中的温度、压力、流量、液位等过程变量。

二、常用仪表的原理1、温度仪表：温度仪表是根据温度变化影响电阻值变化原理来测量温度的，可以使用热电阻、热电偶等。

2、压力仪表：压力仪表是根据压力变化影响某种物质的物理量变化原理来测量压力的，如压力变送器、压力开关等。

3、流量仪表：流量仪表是根据流体流量对某种物质物理量所产生的变化原理来测量流量的，如转子流量计、电磁流量计等。

4、液位仪表：液位仪表是根据液体液位高低影响某种物质物理量变化原理来测量液位高度，如液位变送器、液位开关、液位检测传感器等。

三、仪表的安装及维护1、仪表安装需要按照本公司的《安装调试说明书》来进行，确保仪表的安装准确，运行稳定，防止仪表因安装不当产生变形而影响测量精度。

2、完成仪表安装后，应给予仪表进行调试，确保仪表的准确度符合要求。

3、仪表需定期检查，检查仪表的设定值是否正确，仪表的外壳是否完好，仪表的工作是否正常。

四、仪表的选型1、在选用仪表时，应根据工况的不同，结合实际情况，选择最适合的仪表，以确保所用仪表能满足安装要求，准确满足测量需求。

2、在选用仪表时，还应考虑仪表的精度等级、防护等级等技术参数，确保仪表的准确度和使用寿命可以满足工况需求。

3、要针对某种仪表，熟悉仪表选型等方面的基本知识，了解仪表的型号及技术参数，便于实际应用中的选型。

五、其他相关知识点1、仪表使用中应注意仪表的环境温度及湿度，以确保仪表的正常运行。

2、仪表使用中应避免对仪表产生振动或撞击，以防止仪表的准确度受损。

3、在仪表的安装和使用过程中，应根据所用仪表的技术参数，选择适当的仪表外壳，以确保仪表的使用可靠。

化工厂装置的自动化仪表系统原理与应用随着科技的不断进步和工业化的快速发展，化工行业对于自动化技术的需求也越来越高。

化工厂装置的自动化仪表系统在生产过程中起着至关重要的作用。

本文将介绍化工厂装置的自动化仪表系统的原理与应用。

一、仪表系统的原理化工厂装置的自动化仪表系统是由传感器、控制器和执行器组成的。

传感器负责将被测量的物理量转换为电信号，控制器对电信号进行处理和判断，然后通过执行器控制相关设备进行调节和控制。

1. 传感器传感器是仪表系统中最核心的部分，它能够将温度、压力、流量、液位等各种被测量的物理量转换为电信号。

常见的传感器有温度传感器、压力传感器、流量传感器和液位传感器等。

传感器的选择应根据被测量的物理量和工艺要求来确定。

2. 控制器控制器是仪表系统中的大脑，负责对传感器采集到的信号进行处理和判断，并根据设定的控制策略输出控制信号。

控制器的种类有很多，常见的有PID控制器、PLC控制器和DCS控制器等。

不同的控制器适用于不同的场合和控制要求。

3. 执行器执行器是仪表系统中的执行部分，它能够根据控制器输出的信号来控制相关设备进行调节和控制。

常见的执行器有电动阀门、调节阀门和电机等。

执行器的选择应根据被控制设备的类型和工艺要求来确定。

二、仪表系统的应用化工厂装置的自动化仪表系统在生产过程中有着广泛的应用。

以下是几个典型的应用场景。

1. 温度控制温度是化工过程中一个重要的参数，对于保证产品质量和生产效率具有重要意义。

通过温度传感器采集到的信号，控制器可以根据设定的温度范围输出控制信号，通过执行器控制加热或冷却设备来调节温度。

2. 压力控制压力是化工过程中另一个重要的参数，对于保证设备的安全运行和产品的质量具有重要意义。

通过压力传感器采集到的信号，控制器可以根据设定的压力范围输出控制信号，通过执行器控制泵或阀门等设备来调节压力。

3. 流量控制流量是化工过程中控制物料输送和反应速率的重要参数。

通过流量传感器采集到的信号，控制器可以根据设定的流量范围输出控制信号，通过执行器控制泵或阀门等设备来调节流量。

化工仪表概述及基本知识1. 引言化工仪表在现代化工生产过程中起到了至关重要的作用。

它们用于测量、控制和监视化工系统中的各种物理和化学参数。

本文将对化工仪表进行概述，并介绍一些基本知识，包括测量原理、常见的仪表类型和应用。

2. 化工仪表分类化工仪表根据其功能和特点可分为以下几类：测量仪表用于测量各种物理和化学参数，如温度、压力、流量、液位等。

常见的测量原理包括热电偶、压电效应、涡轮测速等。

测量仪表可采用模拟量输出或数字量输出。

2.2 控制仪表控制仪表用于控制化工系统的运行，包括调节阀、电动调节阀、比例调节器等。

控制仪表根据输入的控制信号进行相应的操作，以保持系统参数在预设范围内。

监测仪表用于监测化工系统的运行状态和安全性。

常见的监测仪表包括火焰探测器、气体检测仪、压力开关等。

监测仪表可通过报警器或控制系统发出警报信号。

3. 常见的化工仪表以下是一些常见的化工仪表及其应用：3.1 温度传感器温度传感器用于测量物体的温度，常见的类型有热电偶和热电阻。

它们广泛应用于化工过程中的温度监测，如反应釜、蒸汽管道等。

3.2 压力传感器压力传感器用于测量物体的压力，常见的类型有压阻式和电容式。

它们广泛应用于化工系统中的压力监控和控制，如储罐、管道等。

3.3 流量计流量计用于测量物质通过管道的流量，常见的类型有涡轮流量计和电磁流量计。

它们广泛应用于化工系统中的流量测量和控制。

3.4 液位计液位计用于测量容器中的液位高度，常见的类型有测压式和浮子式。

它们广泛应用于化工系统中的液位监测和控制，如储罐、反应器等。

3.5 火焰探测器火焰探测器用于监测周围环境中的火焰，常见的类型有红外线火焰探测器和紫外线火焰探测器。

它们广泛应用于化工厂中的火灾监测和报警。

4. 常见的化工仪表的选择和安装选择和安装化工仪表需要考虑以下因素：4.1 环境条件化工仪表应能在恶劣的温度、湿度和腐蚀性环境下正常工作。

因此，在选择和安装仪表时，必须考虑环境条件对仪表的影响。
