化工测量仪表(温度).

化工厂仪表分类
化工厂仪表主要分为以下几类：
1. 温度测量仪表：主要有液体膨胀式温度计、固体膨胀式温度计（双金属温度计）、压力式温度计和热电阻温度计等。

这些仪表可用于测量化工生产过程中的温度参数和变化情况。

2. 压力测量仪表：主要用于测量压力、液位等参数，包括压力表、压力变送器、压力开关等。

3. 流量测量仪表：用于测量流体的流量，如流量计、流量开关等。

4. 物位测量仪表：用于测量液体、固体物料的液位或料位，如液位计、料位计等。

5. 气体分析仪表：用于测量气体成分和浓度，如气体分析仪、气相色谱仪等。

6. 调节阀和执行机构：调节阀是化工厂自动化控制系统中非常重要的组成部分，用于控制各种工艺参数，如温度、压力、流量等；执行机构则用于驱动调节阀等设备。

这些仪表在化工厂中起着至关重要的作用，可以全面监测化工生产期间的温度、压力、流量等参数，生成相关检测数据，再通过调节温度等参数对整个生产过程进行有效控制。

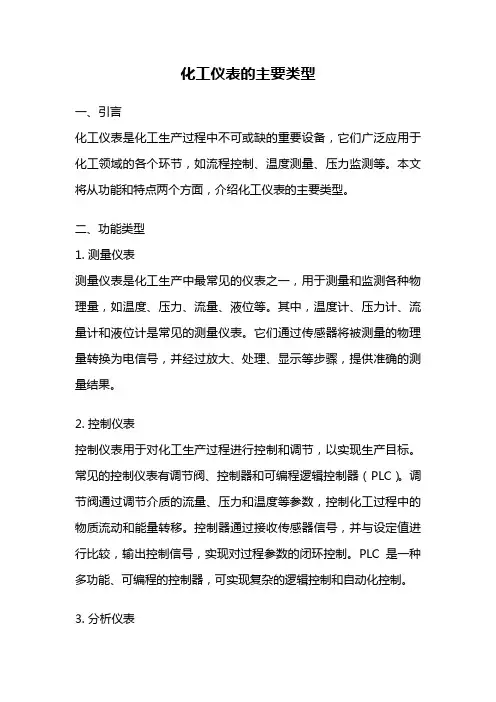

化工仪表的主要类型一、引言化工仪表是化工生产过程中不可或缺的重要设备，它们广泛应用于化工领域的各个环节，如流程控制、温度测量、压力监测等。

本文将从功能和特点两个方面，介绍化工仪表的主要类型。

二、功能类型1. 测量仪表测量仪表是化工生产中最常见的仪表之一，用于测量和监测各种物理量，如温度、压力、流量、液位等。

其中，温度计、压力计、流量计和液位计是常见的测量仪表。

它们通过传感器将被测量的物理量转换为电信号，并经过放大、处理、显示等步骤，提供准确的测量结果。

2. 控制仪表控制仪表用于对化工生产过程进行控制和调节，以实现生产目标。

常见的控制仪表有调节阀、控制器和可编程逻辑控制器（PLC）。

调节阀通过调节介质的流量、压力和温度等参数，控制化工过程中的物质流动和能量转移。

控制器通过接收传感器信号，并与设定值进行比较，输出控制信号，实现对过程参数的闭环控制。

PLC是一种多功能、可编程的控制器，可实现复杂的逻辑控制和自动化控制。

3. 分析仪表分析仪表用于对化学组分和物理性质进行分析和检测。

常见的分析仪表有气相色谱仪、液相色谱仪和光谱仪。

气相色谱仪通过气相色谱柱和检测器，对气态或挥发性物质进行分离和检测。

液相色谱仪则通过液相色谱柱和检测器，对溶解性物质进行分离和检测。

光谱仪则通过测量样品在特定波长处的吸收、发射或散射光，分析样品的组成和性质。

三、特点类型1. 安全仪表安全仪表主要用于监测和控制化工过程中的安全参数，以确保生产过程的安全稳定。

常见的安全仪表有火焰探测器、气体泄漏探测器和防爆仪表。

火焰探测器通过探测火焰的辐射和光谱特性，及时发出警报并采取相应的措施。

气体泄漏探测器则通过探测气体浓度的变化，及时发出警报以避免事故。

防爆仪表则具有防爆能力，能够在有爆炸危险的环境中安全运行。

2. 无线仪表无线仪表是近年来快速发展的一种新型化工仪表。

它采用无线通信技术，能够克服传统有线仪表布线困难和成本高的问题，实现远程监测和控制。

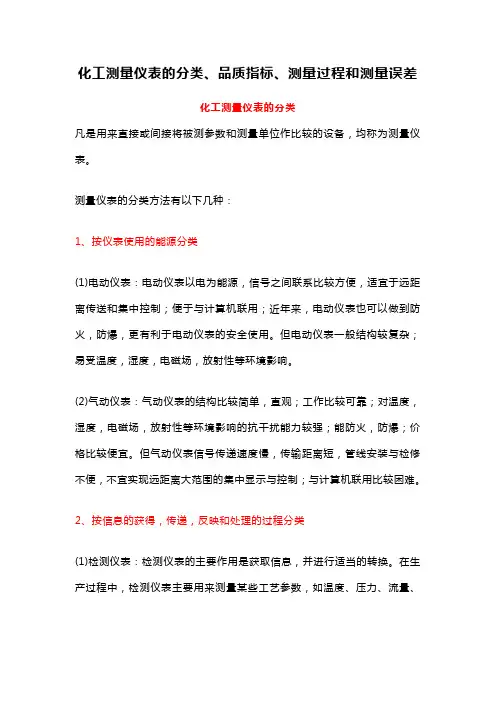

化工测量仪表的分类、品质指标、测量过程和测量误差化工测量仪表的分类凡是用来直接或间接将被测参数和测量单位作比较的设备，均称为测量仪表。

测量仪表的分类方法有以下几种：1、按仪表使用的能源分类(1)电动仪表：电动仪表以电为能源，信号之间联系比较方便，适宜于远距离传送和集中控制；便于与计算机联用；近年来，电动仪表也可以做到防火，防爆，更有利于电动仪表的安全使用。

但电动仪表一般结构较复杂；易受温度，湿度，电磁场，放射性等环境影响。

(2)气动仪表：气动仪表的结构比较简单，直观；工作比较可靠；对温度，湿度，电磁场，放射性等环境影响的抗干扰能力较强；能防火，防爆；价格比较便宜。

但气动仪表信号传递速度慢，传输距离短，管线安装与检修不便，不宜实现远距离大范围的集中显示与控制；与计算机联用比较困难。

2、按信息的获得，传递，反映和处理的过程分类(1)检测仪表：检测仪表的主要作用是获取信息，并进行适当的转换。

在生产过程中，检测仪表主要用来测量某些工艺参数，如温度、压力、流量、物位以及物料的成分，物性等，将被测参数的大小成比例地转换成电的信号(电压，电流，频率等)或气压信号。

(2)显示仪表：显示仪表的作用是将由检测仪表获得的信息显示出来，包括各种模拟量，数字量的电动，气动指示仪，记录仪和积算器，以及工业电视，图象显示器等。

(3)集中控制装置：包括各种巡回检测仪，巡回控制仪，程序控制仪，数据处理机，电子计算机以及仪表控制盘和操作台等。

(4)控制仪表：控制仪表可以根据需要对输入信号进行各种运算，例如放大、积分、微分等。

控制仪表包括各种电动，气动的控制器以及用来代替模拟控制仪表的微处理机等。

(5)执行器：执行器可以接受控制仪表的输出信号或直接来自操作人员的指令，对生产过程进行操作或控制。

执行器包括各种气动、电动、液动执行机构和控制阀。

3、按仪表的组成形式分类(1)基地式仪表：这类仪表的特点是将测量，显示，控制等各部分集中组装在一个表壳里，形成一个整体。

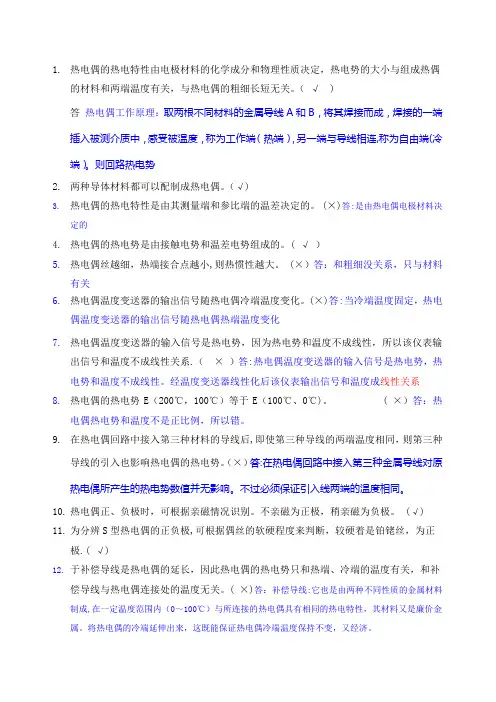

1.热电偶的热电特性由电极材料的化学成分和物理性质决定，热电势的大小与组成热偶的材料和两端温度有关，与热电偶的粗细长短无关。

（√)答热电偶工作原理：取两根不同材料的金属导线A和B，将其焊接而成，焊接的一端插入被测介质中，感受被温度，称为工作端（热端），另一端与导线相连,称为自由端(冷端）。

则回路热电势2.两种导体材料都可以配制成热电偶。

（√)3.热电偶的热电特性是由其测量端和参比端的温差决定的。

(×)答:是由热电偶电极材料决定的4.热电偶的热电势是由接触电势和温差电势组成的。

( √）5.热电偶丝越细，热端接合点越小,则热惯性越大。

(×）答：和粗细没关系，只与材料有关6.热电偶温度变送器的输出信号随热电偶冷端温度变化。

(×)答:当冷端温度固定，热电偶温度变送器的输出信号随热电偶热端温度变化7.热电偶温度变送器的输入信号是热电势，因为热电势和温度不成线性，所以该仪表输出信号和温度不成线性关系.（×）答:热电偶温度变送器的输入信号是热电势，热电势和温度不成线性。

经温度变送器线性化后该仪表输出信号和温度成线性关系8.热电偶的热电势E（200℃，100℃）等于E（100℃、0℃)。

( ×）答：热电偶热电势和温度不是正比例，所以错。

9.在热电偶回路中接入第三种材料的导线后,即使第三种导线的两端温度相同，则第三种导线的引入也影响热电偶的热电势。

（×）答:在热电偶回路中接入第三种金属导线对原热电偶所产生的热电势数值并无影响。

不过必须保证引入线两端的温度相同。

10.热电偶正、负极时，可根据亲磁情况识别。

不亲磁为正极，稍亲磁为负极。

(√)11.为分辨S型热电偶的正负极,可根据偶丝的软硬程度来判断，较硬着是铂铑丝，为正极.( √)12.于补偿导线是热电偶的延长，因此热电偶的热电势只和热端、冷端的温度有关，和补偿导线与热电偶连接处的温度无关。

( ×)答：补偿导线:它也是由两种不同性质的金属材料制成,在一定温度范围内（0～100℃）与所连接的热电偶具有相同的热电特性，其材料又是廉价金属。

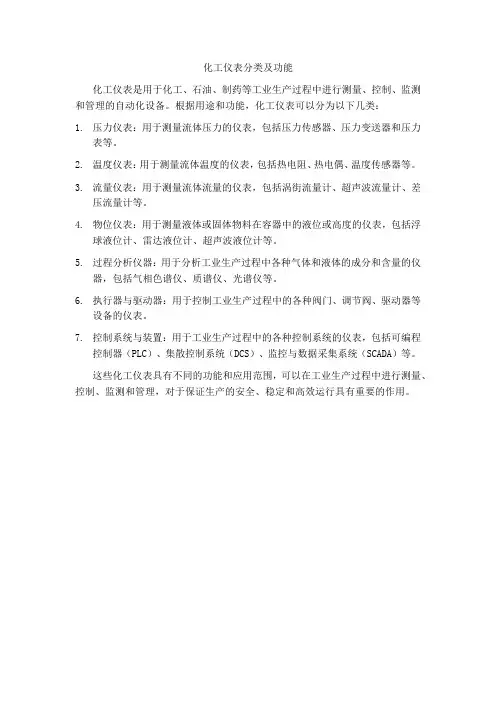

化工仪表分类及功能
化工仪表是用于化工、石油、制药等工业生产过程中进行测量、控制、监测和管理的自动化设备。

根据用途和功能，化工仪表可以分为以下几类：
1.压力仪表：用于测量流体压力的仪表，包括压力传感器、压力变送器和压力
表等。

2.温度仪表：用于测量流体温度的仪表，包括热电阻、热电偶、温度传感器等。

3.流量仪表：用于测量流体流量的仪表，包括涡街流量计、超声波流量计、差
压流量计等。

4.物位仪表：用于测量液体或固体物料在容器中的液位或高度的仪表，包括浮
球液位计、雷达液位计、超声波液位计等。

5.过程分析仪器：用于分析工业生产过程中各种气体和液体的成分和含量的仪
器，包括气相色谱仪、质谱仪、光谱仪等。

6.执行器与驱动器：用于控制工业生产过程中的各种阀门、调节阀、驱动器等
设备的仪表。

7.控制系统与装置：用于工业生产过程中的各种控制系统的仪表，包括可编程
控制器（PLC）、集散控制系统（DCS）、监控与数据采集系统（SCADA）等。

这些化工仪表具有不同的功能和应用范围，可以在工业生产过程中进行测量、控制、监测和管理，对于保证生产的安全、稳定和高效运行具有重要的作用。
