轴习题

第六章轴的设计一、单项选择题1.工作时承受弯矩并传递扭距的轴，称为______。

A、心轴B、转轴C、传动轴2. 工作时只受弯矩，不传递扭距的轴，称为______。

A、心轴B、转轴C、传动轴3.工作时以传递扭距为主，不承受弯距或弯距很小的轴，称为______。

A、心轴B、转轴C、传动轴4.自行车轮的轴是______。

A、心轴B、转轴C、传动轴5.自行车当中链轮的轴是______。

A、心轴B、转轴C、传动轴6.汽车下部，由发动机、变速器、通过万向联轴器带动后轮差速器的轴，是______。

A、心轴B、转轴C、传动轴7.后轮驱动的汽车，支持后轮的轴是______。

A、心轴B、转轴C、传动轴8.后轮驱动的汽车，其前轮的轴是______。

A、心轴B、转轴C、传动轴9. 最常用来制造轴的材料是______。

A、20号钢B、45号钢C、40Cr钢D、38CrMoAlA钢10. 减速器轴上的各零件中，____的右端是用轴肩来进行轴向定位的。

A、齿轮B、左轴承C、右轴承D、半联轴器11. 轴环的用途是____。

A、作为轴加工时的定位面B、提高轴的强度C、提高轴的刚度D、使轴上零件获得轴向固定12. 当轴上安装的零件要承受轴向力时，采用____来进行轴向定位时，所能承受的轴向力较大。

A、圆螺母B、紧钉螺母C、弹性挡圈13. 若套装在轴上的零件，它的轴向位置需要任意调节，常用的周向固定方法是____。

A、键联接B、销钉联接C、紧定螺栓联接D、紧配合联接14. 增大轴在剖面过度处的圆角半径，其优点是____。

A、使零件的轴向定位比较可靠B、降低应力集中，提高轴的疲劳强度C、使轴的加工方便15. 在轴的初步计算中，轴的直径是按____来初步确定的。

A、弯曲强度B、扭转强度C、轴段的长度D、轴段上零件的孔径16. 转轴上载荷和支点位置都已确定后，轴的直径可以根据____来进行计算或校核。

A、弯曲强度B、弯曲刚度C、扭转强度D、扭转刚度（5）复合强度二、简答题及分析计算题1.何谓应力？何谓许用应力？应力与许用应力有什么关系？2.直径相同，材料不同的两实心轴，它们的惯性矩是否相同？3.直径相同，长度相同，材料不同的两轴，在相同的扭矩作用下，它们的最大切应力与扭转角是否相同？4.如图所示传动轴，如何改变外力偶作用位置以提高轴的承载能力？题3图5.带式输送机的减速器中，高速轴的直径大还是低速轴的直径大？为什么？6.试求如图所示各轴段指定截面1-1、2-2和3-3上的扭矩。

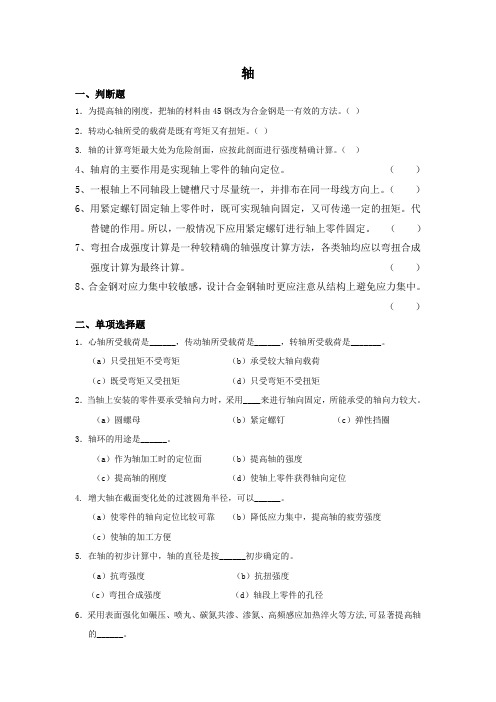

轴一、判断题1．为提高轴的刚度，把轴的材料由45钢改为合金钢是一有效的方法。

（）2．转动心轴所受的载荷是既有弯矩又有扭矩。

（）3.轴的计算弯矩最大处为危险剖面，应按此剖面进行强度精确计算。

（）4、轴肩的主要作用是实现轴上零件的轴向定位。

（）5、一根轴上不同轴段上键槽尺寸尽量统一，并排布在同一母线方向上。

（）6、用紧定螺钉固定轴上零件时，既可实现轴向固定，又可传递一定的扭矩。

代替键的作用。

所以，一般情况下应用紧定螺钉进行轴上零件固定。

（）7、弯扭合成强度计算是一种较精确的轴强度计算方法，各类轴均应以弯扭合成强度计算为最终计算。

（）8、合金钢对应力集中较敏感，设计合金钢轴时更应注意从结构上避免应力集中。

（）二、单项选择题1．心轴所受载荷是______，传动轴所受载荷是______，转轴所受载荷是_______。

（a）只受扭矩不受弯矩（b）承受较大轴向载荷（c）既受弯矩又受扭矩（d）只受弯矩不受扭矩2．当轴上安装的零件要承受轴向力时，采用____来进行轴向固定，所能承受的轴向力较大。

（a）圆螺母（b）紧定螺钉（c）弹性挡圈3．轴环的用途是______。

（a）作为轴加工时的定位面（b）提高轴的强度（c）提高轴的刚度（d）使轴上零件获得轴向定位4. 增大轴在截面变化处的过渡圆角半径，可以______。

（a）使零件的轴向定位比较可靠（b）降低应力集中，提高轴的疲劳强度（c）使轴的加工方便5. 在轴的初步计算中，轴的直径是按______初步确定的。

（a）抗弯强度（b）抗扭强度（c）弯扭合成强度（d）轴段上零件的孔径6．采用表面强化如碾压、喷丸、碳氮共渗、渗氮、高频感应加热淬火等方法,可显著提高轴的______。

（a）静强度（b）刚度（c）疲劳强度（d）耐冲击性能7．轴上安装有过盈配合零件时，应力集中将发生在轴上______。

（a）轮毂中间部位（b）沿轮毂两端部位（c）距离轮毂端部为1/3轮毂长度处8、轴环的用途是。

一、填空题(17小题)[1]一个阶梯轴由___________，______________及轴身三部分组成。

[2]对于一般的______________，可使用弯扭合成的方法进行强度计算。

[3]按承载情况的不同, 直轴可分为______________、_______________、和_________________三种。

[4]在轴上切制螺纹的末尾处必须有螺纹加工的______________。

[5]轴上零件的轴向固定的常用方法有________________、________________、_______________等。

[6]轴上零件的周向固定的常用方法有____________，_____________，____________等。

[7]轴上安装零件有确定的位置，所以要对轴上的零件进行___________固定和__________固定。

[8]轴上的齿轮主要靠___________进行周向定位和固定，而常用_____________________进行轴向定位和固定。

[9]为保证零件固定可靠，与轮毂相配合的轴段长度应比轮毂宽度_____________，为便于加工，同一个轴上的键槽应_____________________________________。

[10]工作时既承受弯矩又传递转矩的轴叫___________轴。

[11]在需要磨削加工的轴径上，应留有使砂轮能越过工作面的______________。

[12]在轴的结构设计中，增大轴的过渡圆角半径，是为了_________________________。

[13]在轴的结构设计中，为了减小应力集中，应尽可能_______________阶梯的变化次数和变化幅度，且在阶梯过渡处，应采用尽可能大的_______________________。

[14]在轴的按弯扭合成强度计算公式中，α值的意义是______________________________________。

《轴》练习题一、单项选择题1、工作时既受弯矩、又传递转矩的轴，称为（）。

A. 心轴B. 转轴C. 传动轴D. 曲轴2、把轴做成阶梯轴，其主要目的是（）。

A. 便于轴上零件的装拆B. 保证等强度C. 为了节约金属D. 为加工方便3、轴环的作用是（）。

A. 作为轴加工时的测量基准B. 提高轴的强度C. 提高轴的刚度D. 使轴上零件获得轴向定位4、工作时只承受弯矩，不传递转矩的轴，称为（）。

A. 心轴B. 转轴C. 传动轴D. 光轴5、工作时以传递转矩为主，不承受弯矩或只承受很小弯矩的轴，称为（）。

A. 心轴B. 转轴C. 传动轴D. 光轴6、按受载情况看，自行车前轮的轴是（）。

A. 心轴B. 转轴C. 传动轴D. 挠性轴7、按受载情况看，自行车的中轴是（）。

A. 心轴B. 转轴C. 传动轴D. 挠性轴8、按受载情况看，火车乘客车厢的车轮轴，是（）。

A. 心轴B. 转轴C. 传动轴D. 挠性轴二、简答题1、轴的强度计算方法有哪几种？它们各适用于何种情况？2、轴结构设计时，应考虑的主要内容有哪些？3、轴上零件的轴向定位与固定方法主要有哪些？各有何特点？4、轴上零件的周向固定方法主要有哪些？三、结构改错题试指出图示轴系的结构错误。

（用笔圈出错误之处，予以编号标记，对各错误予以简短说明，不要求改正。

）1、（5处）2、（5处）4（10处）6、（5处）7、（5处）8、（5处）。

轴及滚动轴承习题和例题一、选择题1.工作时承受弯矩并传递转矩的轴，称为。

(1) 心轴 (2) 转轴 (3) 传动轴2.工作时只承受弯矩，不传递转矩的轴，称为。

(1) 心轴 (2) 转轴 (3)传动轴3.工作时以传递转矩为2，不承受弯矩或弯矩很小的轴，称为。

(1) 心轴 (2) 转轴 (3) 传动轴4.自行车的前轴是。

(1) 心轴 (2) 转轴 (3) 传动轴5.自行车的中轴是。

(1) 心轴 (2) 转轴 (3) 传动轴6.如图所示，超重绞车从动大齿轮1和卷筒2与轴3相联接的三种形式。

图a为齿轮与卷筒分别用键固定在轴上，轴的两端支架在机座轴承中；图b为齿轮与卷筒用螺栓联接成一体，空套在轴上，轴的两端用键与机座联接；图c为齿轮与卷筒用螺栓联接成一体，用键固定在轴上，轴的两端支架在机座轴承中，以上三种形式中的轴，依次为。

(1)固定心轴，旋转心轴，转轴(2) 固定心轴，转轴，旋转心轴(3) 旋转心轴，心轴，固定心轴(4) 旋转心轴，固定心轴，转轴(5) 转轴，固定心轴，旋转心轴(6) 转轴，旋转心轴，固定心轴7.如图所示，主动齿轮1通过中间齿轮2带动从动齿轮3传递功率，则中间齿轮2的轴是。

(1) 心轴 (2) 转轴 (3) 传动轴8.轴环的用途是。

(1) 作为轴加工时的定位面 (2)提高轴的强度(3) 提高轴的刚度（4）使轴上零件获得轴向定位9.当轴上安装的零件要承受轴向力上四，采用来进行轴向固定，所能承受的轴向力较大。

(1) 螺母 (2) 紧定螺钉 (3) 弹性挡圈10.增大轴在截面变化处的过渡圆角半径，可以。

(1) 使零件的轴向定位比较可原(2) 降低应力集中(3) 使轴的加工方便11.轴上安装有过盈配合零件时，应力集中将发生在轴上。

(1)轮毂中间部位 (2)沿轮毂两端部位 (3) 距离轮毂端部为1/3轮毂长度处12.采用表面强化如辗压、喷丸、碳氮共渗、氮化、渗氮、高频或火焰表面淬火等方法，可显著提高轴的。

☼ 5-1-1《轴》练习题（一）☼班级姓名学号一、填空题：1、自行车的中轴是轴，而前轮轴是轴，后轮轴是轴。

2、心轴在工作中只受作用而不传递。

3、工作中只受弯矩不传递扭矩的轴叫轴；只传递扭矩不受弯矩的轴叫轴；同时承受弯矩和扭矩的轴叫轴。

4、轴的功用是和 ,火车轮轴工作中只受弯矩不受转矩,被称为。

5、按其轴线形状不同，轴可分为、和。

6、按其承载情况不同，直轴可分为、和。

7、轴的制造材料主要是或，且一般要对这些材料进行处理，以提高耐磨性和抗疲劳强度。

8、直轴根据外形不同，可分为和两种，其中应用最广。

9、曲轴是内燃机、曲柄压力机等机器中用于和运动相互转换的专用零件，它兼有和的双重功能。

10、轴的常用材料主要是和，其次是。

11、减速器轴既受弯矩又受扭矩，被称为。

12、轴是组成机器中最基本且最重要的零件之一，其主要功能是：（1）传递；（2）支承。

轴一般都要有、和。

13、软轴具有良好的，它可以把灵活地传到任何空间位置。

14、轴的材料要求有足够的、对敏感性低，还要能满足、、耐腐蚀性要求，并具有良好。

15、阶梯轴的直径应该是中间两端，目的是。

16、一个阶梯轴由、及轴身三部分组成。

二、判断题：（）1、转轴只承受弯矩而不承受转矩。

（）2、转动的心轴所受的载荷既有弯矩又有扭矩。

（）3、在生产实际中，往往把轴做成阶梯形的，这主要是为了便于轴上零件的安装和固定，轴的强度需要则在其次。

（）4、只承受弯矩而不受扭矩的轴，称为心轴。

（）5、仅传递扭矩的轴是转轴。

（）6、既传递转矩又承受弯矩的轴称之为传动轴。

（）7、实际使用中，直轴一般采用阶梯形，以便于零件的定位及装拆。

（）8、阶梯轴的截面变化部位叫轴肩（环）。

（）9、为了提高轴的刚度，必须采用合金钢材料。

（）10、当材料为45钢的轴刚度不够时，通过改用合金钢或采用不同的热处理方式来改善。

三、单项选择题：1、工作中既承受弯距又承受转矩的轴，称为（）。

A、传动轴B、转轴C、心轴2、下列各轴中，（）轴是心轴。

轴复习题简答题1.问：按受载不同，轴可分为哪几类？答：按照承受载荷的不同，轴可分为转轴、心轴和传动轴三类。

2.问：什么是转轴？答：工作中既承受弯矩又承受扭矩的轴称为转轴。

3.问：什么是心轴？答：只承受弯矩而不承受扭矩的轴称为心轴。

心轴又分为转动心轴和固定心轴。

4.问：什么是传动轴？答：只承受扭矩而不承受弯矩（或弯矩很小）的轴称为传动轴。

5.问：轴的主要材料是什么？答：轴的材料主要是碳钢和合金钢。

钢轴的毛坯多数用轧制圆钢和锻件，有的则直接用圆钢。

6.问：提高轴的强度的常用措施？答：主要措施有：合理布置轴上零件以减小轴的载荷、改进轴上零件的结构以减小轴的载荷、改进轴的结构以减小应力集中的影响、改进轴的表面质量以提高轴的疲劳强度等。

7.问：轴的强度计算主要有哪几种方法？答：主要有三种方法：许用切应力计算、许用弯曲应力计算、安全系数校核计算。

8.问：轴的安全系数校核计算主要包括哪些内容？答：主要包括疲劳强度校核和静强度校核。

疲劳强度的校核即计入应力集中、表面状态和尺寸影响以后的精确校核。

静强度校核的目的在于校核轴对塑性变形的抵抗能力。

9.问：轴的变形有哪几种？答：有三种：挠度、转角和扭角。

10.问：轴的结构主要取决于哪些因素？答：轴在机器中的安装位置及形式；轴上安装的零件的类型、尺寸、数量以及和轴联接的方法；载荷的性质、大小、方向及分布情况；轴的加工工艺等。

设计时，必须针对不同情况进行具体的分析。

11.问：什么是轴的结构工艺性？答：轴的结构工艺性是指轴的结构形式应便于加工和装配轴上的零件，并且生产率高，成本低。

一般地说，轴的结构越简单，工艺性越好。

因此，在满足使用要求的前提下，轴的结构形式应尽量简化。

12.问：轴上零件轴向固定的方法主要有哪些？答：轴上零件的轴向定位是以轴肩（或轴环）、套筒、轴端挡圈、轴承端盖、圆螺母、弹性挡圈、紧定螺钉、锁紧挡圈等来保证的。

13.问：按扭转强度条件进行轴的计算的应用场合是什么？答：这种方法是只按轴所受的扭矩来计算轴的强度，如果还受有不大的弯矩时，则用降低许用扭转切应力的办法予以考虑。

轴的设计计算应考虑的主要问题有三个方面,即______________、_________________________和__________________。

强度，刚度，振动稳定性在作轴的疲劳强度校核时，对于一般单向转动的转轴，其弯曲应力按________________考虑，而扭转切应力通常按_____________考虑。

对称循环变应力,脉动循环变应力轴的强度计算主要有三种方法：1）____________________________________；2）____________________________________；3）____________________________________。

1）许用切（扭剪）应力计算2）许用弯曲应力计算3）安全系数校核计算改进结构，减小应力集中，以提高轴的疲劳强度的措施有（举出三种）：（1）___________________________________________；（2）___________________________________________；（3）____________________________________________。

（1）采用较大的过渡圆角或内圆角（2）过盈配合在轴或轮毂上开减荷槽（3）改善轴的表面品质（4）减小轴上相邻各部直径的变化提高轴的强度的措施有（举出三种）：（1）______________________________________________________；（2）______________________________________________________；（3）______________________________________________________。

（1）合理布置轴上零件的位置以减小转矩。

（2）改进轴上零件的结构以减小弯矩（3）改进轴的结构以减小应力集中（4）改善表面品质以提高轴的疲劳强度（任选三种）。

第1 单元练习题一、填空题5-1按其轴线形状不同，轴可分为、和。

5-2按其承载情况不同，直轴可分为、和。

5-3主要承受转矩作用的轴为。

5-4只承受弯矩作用的轴为。

5-6轴的常用材料主要有和。

二、选择题5-7下列各轴中，是转轴。

A 自行车的前轮轴B 减速器中的齿轮轴C 汽车的传动轴D 铁路车辆的轴5-8轴肩与轴环的作用。

A 对零件轴向定位和固定B 对零件进行周向定位C 使轴外形美观D 有利于轴的加工5-9增大阶梯轴的圆角半径的主要目的是。

A 使零件的轴向定位可靠B 使轴加工方便C 降低应力集中，提高轴的疲劳强度D 外形美观5-10下列各轴中，轴使心轴。

A 自行车想的前轮轴B 自行车的中轴C 减速器中的齿轮轴D 车床的主轴5-11轴上零件的轴向定位方法有：（1）轴肩和轴环；（2）圆螺母；（3）套筒；（4）轴端挡圈等。

其中方法是正确的。

A 1 种B 2 种C 3 种D 4 种三、简答题5-12轴的结构应满足的要求有哪些？5-13轴的结构装配工艺性是什么？答案5-1 直轴、曲轴、软轴5-2 传动轴、心轴、转轴5-3 传动轴5-4 心轴5-5 转轴5-6 中碳钢、合金钢二、选择题5-7 B 5-8 A 5-9 C 5-10 A 5-11 D三、简答题5-12 答：（1）轴的受力合理有利于提高轴的强度和刚性。

（2）轴相对于机架和轴上零件相对于轴的定位准确，固定可靠。

（3）轴便于加工制造，轴上零件便于装拆和调整。

（4）尽量减小应力集中，并节省材料。

5-13 答：（1）零件各部位装配时，不能互相干涉。

（2）轴的结构也应便于轴上零件装配。
