轴测图习题

机械制图轴测图复习题机械制图轴测图复习题机械制图是工程设计中不可或缺的一环，而轴测图则是机械制图中的重要内容之一。

轴测图能够以三维方式展示物体的外观和形状，为工程师和制造人员提供了重要的参考和指导。

在准备机械制图考试时，复习轴测图是必不可少的一部分。

下面将介绍几个常见的轴测图复习题，帮助大家更好地理解和掌握这一知识点。

题目一：绘制一个简单的正交轴测图假设有一个正方体，边长为10厘米。

请根据给定的尺寸，绘制一个正交轴测图，并标注出主要尺寸。

要求使用等距投影法。

解析：首先，我们需要确定正交轴测图的视角。

在等距投影法中，通常选择45度角。

然后，根据给定的尺寸，绘制正方体的主体。

使用等距比例，将正方体的边长按照1:1:0.5的比例绘制出来。

接下来，使用细线将正方体的边缘连接起来，形成一个立方体的外观。

最后，标注出主要尺寸，如边长、高度等。

题目二：绘制一个简单的倾斜轴测图假设有一个长方体，长为15厘米，宽为10厘米，高为8厘米。

请根据给定的尺寸，绘制一个倾斜轴测图，并标注出主要尺寸。

要求使用等距投影法。

解析：与正交轴测图不同，倾斜轴测图需要将物体倾斜一定角度以展示其三维形状。

在等距投影法中，通常选择30度角。

首先，我们需要确定倾斜轴测图的视角。

然后，根据给定的尺寸，绘制长方体的主体。

使用等距比例，按照1:1:0.5的比例绘制长方体的长、宽和高。

接下来，将长方体倾斜30度，并使用细线连接边缘，形成一个倾斜的长方体。

最后，标注出主要尺寸，如长、宽、高等。

题目三：绘制一个复杂的装配轴测图假设有一个机械装配体，由多个零件组成。

请根据给定的装配图和尺寸，绘制一个复杂的装配轴测图，并标注出主要尺寸。

要求使用等距投影法。

解析：复杂的装配轴测图需要将多个零件组合在一起，以展示整个装配体的外观和形状。

首先，我们需要根据给定的装配图，了解每个零件的形状和尺寸。

然后，根据等距比例，将每个零件的形状按照1:1:0.5的比例绘制出来。

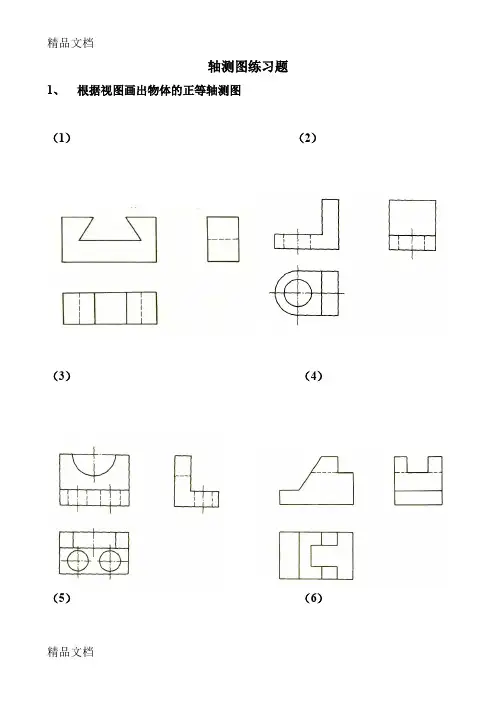

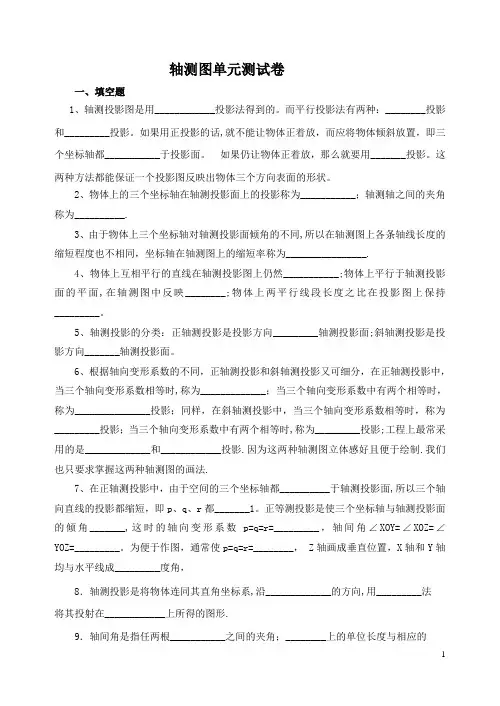

轴测图单元测试卷一、填空题1、轴测投影图是用____________投影法得到的。

而平行投影法有两种：________投影和_________投影。

如果用正投影的话,就不能让物体正着放，而应将物体倾斜放置，即三个坐标轴都___________于投影面。

如果仍让物体正着放，那么就要用_______投影。

这两种方法都能保证一个投影图反映出物体三个方向表面的形状。

2、物体上的三个坐标轴在轴测投影面上的投影称为___________；轴测轴之间的夹角称为__________.3、由于物体上三个坐标轴对轴测投影面倾角的不同,所以在轴测图上各条轴线长度的缩短程度也不相同，坐标轴在轴测图上的缩短率称为________________.4、物体上互相平行的直线在轴测投影图上仍然___________;物体上平行于轴测投影面的平面,在轴测图中反映________;物体上两平行线段长度之比在投影图上保持_________。

5、轴测投影的分类：正轴测投影是投影方向_________轴测投影面;斜轴测投影是投影方向_______轴测投影面。

6、根据轴向变形系数的不同，正轴测投影和斜轴测投影又可细分，在正轴测投影中，当三个轴向变形系数相等时,称为_____________；当三个轴向变形系数中有两个相等时，称为_______________投影；同样，在斜轴测投影中，当三个轴向变形系数相等时，称为_________投影；当三个轴向变形系数中有两个相等时,称为_________投影;工程上最常采用的是_____________和____________投影.因为这两种轴测图立体感好且便于绘制.我们也只要求掌握这两种轴测图的画法.7、在正轴测投影中，由于空间的三个坐标轴都__________于轴测投影面,所以三个轴向直线的投影都缩短，即p、q、r都_______1。

正等测投影是使三个坐标轴与轴测投影面的倾角_______,这时的轴向变形系数p=q=r=_________，轴间角∠XOY=∠XOZ=∠YOZ=_________。

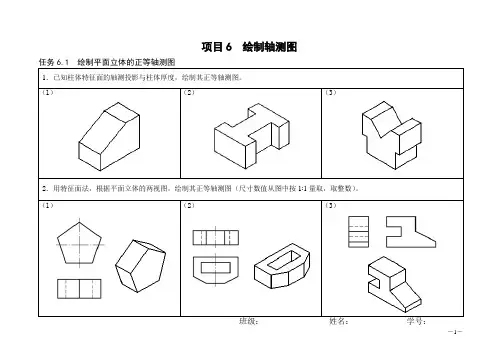

轴测图习题和答案轴测图习题和答案轴测图是一种用于展示三维物体的图形表示方法，它能够以简洁明了的方式展示物体的形状和结构。

在学习轴测图的过程中，习题和答案的练习是非常重要的一部分。

通过不断地练习，我们可以加深对轴测图的理解，提高绘图的能力。

下面，我将为大家介绍一些轴测图习题和答案。

第一题：绘制一个长方体的轴测图。

答案：首先，我们需要明确长方体的三个尺寸：长度、宽度和高度。

假设长度为L，宽度为W，高度为H。

然后，我们选择一个适当的比例尺，将长方体的三个尺寸按照比例绘制在纸上。

接下来，我们根据长方体的形状，绘制出其正视图、俯视图和侧视图。

在绘制轴测图时，我们需要注意保持透视关系，使得物体在图中的形状和比例与实际相符。

第二题：绘制一个圆柱体的轴测图。

答案：与长方体类似，我们首先需要明确圆柱体的两个尺寸：底面半径和高度。

假设底面半径为R，高度为H。

然后，我们选择适当的比例尺，在纸上绘制出圆柱体的底面圆和高度线。

接下来，我们根据圆柱体的形状，绘制出其正视图、俯视图和侧视图。

在绘制轴测图时，我们需要注意保持透视关系，使得物体在图中的形状和比例与实际相符。

第三题：绘制一个棱柱的轴测图。

答案：棱柱是一种具有多个侧面的立体图形，每个侧面都是一个多边形。

在绘制棱柱的轴测图时，我们首先需要明确棱柱的两个尺寸：底面的边长和高度。

假设底面的边长为a，高度为H。

然后，我们选择适当的比例尺，在纸上绘制出棱柱的底面多边形和高度线。

接下来，我们根据棱柱的形状，绘制出其正视图、俯视图和侧视图。

在绘制轴测图时，我们需要注意保持透视关系，使得物体在图中的形状和比例与实际相符。

通过以上的习题练习，我们可以逐渐掌握轴测图的绘制方法。

在实际应用中，轴测图常常用于工程设计、建筑设计和产品设计等领域。

掌握轴测图的技巧和方法，有助于我们更好地理解和表达三维物体的形状和结构。

除了基本的习题练习，我们还可以尝试一些更复杂的轴测图绘制，例如绘制一个复杂的建筑物或机械零件的轴测图。
