一、教学目标1. 让学生了解正等轴测图的基本概念和特点。
2. 培养学生掌握正等轴测图的绘制方法和技巧。
3. 使学生能够运用正等轴测图进行空间几何体的可视化表达。
二、教学内容1. 正等轴测图的概念与特点2. 正等轴测图的绘制步骤3. 正等轴测图的绘制技巧4. 正等轴测图的应用实例三、教学重点与难点1. 教学重点：正等轴测图的概念、特点和绘制方法。
2. 教学难点：正等轴测图的绘制技巧和空间几何体的可视化表达。
四、教学方法与手段1. 教学方法：采用讲授、示范、练习、讨论相结合的方法。
2. 教学手段：利用多媒体课件、模型、绘图板等辅助教学。
五、教学过程1. 引入新课：通过展示一些实际案例，引导学生了解正等轴测图在工程领域中的应用，激发学生的学习兴趣。
2. 讲解概念：讲解正等轴测图的基本概念和特点，让学生理解正等轴测图的本质。
3. 演示绘制：示范正等轴测图的绘制步骤和技巧，让学生跟随操作，体会正等轴测图的绘制方法。
4. 练习绘制：让学生独立绘制简单的正等轴测图，巩固所学知识。
5. 应用拓展：通过讨论和案例分析，让学生了解正等轴测图在实际工程中的应用，提高学生的实际操作能力。
6. 总结与反思：总结本节课所学内容，强调正等轴测图的重要性和实用性，鼓励学生在后续学习中继续探索和实践。
六、教学评价1. 评价目标：检查学生对正等轴测图的概念、绘制方法和应用的掌握程度。
2. 评价方法：通过课堂练习、作业和小组讨论，评估学生的学习效果。
3. 评价内容：正等轴测图的绘制技巧、空间几何体的可视化表达以及实际应用案例的分析。
七、教学资源1. 教材：正等轴测图相关教材、指导书和参考资料。
2. 模型：准备一些正等轴测图的模型，用于课堂演示和练习。
3. 绘图工具：提供绘图板、直尺、圆规等绘图工具，方便学生练习绘制。
八、教学进度安排1. 第一课时：介绍正等轴测图的概念和特点。
2. 第二课时：讲解正等轴测图的绘制步骤和技巧。
3. 第三课时：进行正等轴测图的绘制练习。
一、教学目标：1. 让学生了解正等轴测图的概念和特点。
2. 培养学生绘制正等轴测图的能力。
3. 引导学生运用正等轴测图进行空间几何体的直观表达和计算。
二、教学内容：1. 正等轴测图的概念及基本性质。
2. 正等轴测图的绘制方法。
3. 正等轴测图的应用实例。
三、教学重点与难点：1. 教学重点：正等轴测图的概念、绘制方法和应用。
2. 教学难点：正等轴测图的绘制方法和空间几何体的正等轴测图表示。
四、教学准备：1. 教师准备：正等轴测图的相关教案、PPT、示例图等。
2. 学生准备：笔记本、尺子、铅笔等绘图工具。
五、教学过程：1. 导入新课：通过展示一些实际例子，引导学生了解正等轴测图在工程和设计领域的应用，激发学生的学习兴趣。
2. 讲解概念：讲解正等轴测图的概念，介绍其基本性质和特点。
3. 绘制方法：讲解正等轴测图的绘制方法，包括选择主轴、确定比例尺、绘制图形等步骤。
4. 动手实践：学生分组进行绘制正等轴测图的练习，教师巡回指导。
5. 应用实例：通过实例分析，让学生了解正等轴测图在实际问题中的应用。
6. 课堂小结：总结本节课的重点内容，强调正等轴测图的绘制方法和应用。
7. 课后作业：布置相关的练习题，巩固所学知识。
六、教学策略：1. 采用讲授法讲解正等轴测图的概念和绘制方法。
2. 采用演示法展示正等轴测图的绘制过程和应用实例。
3. 采用分组讨论法让学生互相交流绘制心得和解决问题。
4. 采用案例分析法引导学生运用正等轴测图解决实际问题。
七、教学方法：1. 直观演示：通过示例图和三维模型，直观展示正等轴测图的特点和绘制方法。
2. 循序渐进：从简单图形到复杂图形，逐步引导学生掌握正等轴测图的绘制技巧。
3. 互动交流：鼓励学生提问、讨论，促进师生之间的互动和生生之间的合作。
4. 实践操作：注重学生的动手实践，提高学生绘制正等轴测图的能力。
八、教学评价：1. 课堂练习：通过课堂上的绘制练习，评价学生对正等轴测图绘制方法的掌握程度。
轴测图练习二
轴测图单元测试卷
一、填空题
1、轴测投影图是用____________投影法得到的。
而平行投影法有两种：________投影和_________投影。
如果用正投影的话，就不能让物体正着放，而应将物体倾斜放置，即三个坐标轴都___________于投影面。
如果仍让物体正着放，那么就要用_______投影。
这两种方法都能保证一个投影图反映出物体三个方向表面的形状。
2、物体上的三个坐标轴在轴测投影面上的投影称为___________；轴测轴之间的夹角称为__________。
3、由于物体上三个坐标轴对轴测投影面倾角的不同，所以在轴测图上各条轴线长度的缩短程度也不相同，坐标轴在轴测图上的缩短率称为
________________。
4、物体上互相平行的直线在轴测投影图上仍然___________；物体上平行于轴测投影面的平面，在轴测图中反映________；物体上两平行线段长度之比在投影图上保持_________。
5、轴测投影的分类：正轴测投影是投影方向_________轴测投影面；斜轴测投影是投影方向_______轴测投影面。
6、根据轴向变形系数的不同，正轴测投影和斜轴测投影又可细分，在正轴测投影中，当三个轴向变形系数相等时，称为_____________；当三个轴向变形系数中有两个相等时，称为_______________投影；同样，在斜轴测投影中，当三个轴向变形系数相等时，称为_________投影；当三个轴向变形系数中有两个相等时，称为_________投影；工程上最常采用的是_____________和____________投影。
因为这两种轴测图立体感好且便于绘制。
我们也只要求掌握这两种轴测图的画法。
7、在正轴测投影中，由于空间的三个坐标轴都__________于轴测投影面，所以三个轴向直线的投影都缩短，即p、q、r都_______1。
正等测投影是
收集于网络，如有侵权请联系管理员删除
使三个坐标轴与轴测投影面的倾角_______，这时的轴向变形系数
p=q=r=_________，轴间角∠XOY=∠XOZ=∠YOZ=_________。
为便于作图，通常使p=q=r=________， Z轴画成垂直位置，X轴和Y轴均与水平线成_________度角，

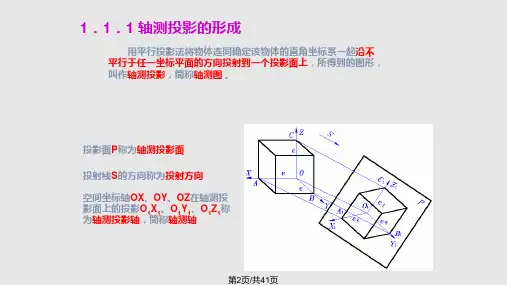

8．轴测投影是将物体连同其直角坐标系，沿_____________的方向，用_________法
将其投射在____________上所得的图形。
9．轴间角是指任两根___________之间的夹角；________上的单位长度与相应的_______上的单位长度的比值称为轴向伸缩系数，正等测轴测图中OX、OY、OZ轴上的轴向伸缩系数分别用_________、_________、________表示。
10．空间互相平行的线段，在同一轴测投影中一定互相_______。
与直角坐标轴平行的线段，其轴测投影必与相应的__________平行。
11.与轴测轴平行的线段，按该轴的__________进行度量。
绘制轴测图时必须沿________测量尺寸。
12．正等测投影中，轴向伸缩系数为_______，简化伸缩系数为
________；在斜二测投影中其X轴和Z轴的伸缩系数为_______，Y轴方向的伸缩系数为________。
13．正等测轴测图中∠XOY=∠YOZ=∠XOZ=______°；在斜二测图中∠XOY=∠YOZ=____°，∠XOZ=_______°。
二、选择题
1．轴测图中，可见轮廓线与不可见轮廓线的画法应是_________。
A．见部分和不可见部分都必须画出 B．画出可见部分
C．一般画出可见部分，必要时才画出不可见部分
2．空间互相平行的线段，在同一轴测投影中_________。
A.互相平行
B.互相垂直
C.根据具体情况有时互相平行，有时两者不平行
3．正轴测投影中投影线与投影面之间的关系是_________。
A．垂直 B．倾斜 C．不确定
4．能反映物体正面实形的投影法是________。
A．正等测投影 B．正三测投影 C．斜二测投影
收集于网络，如有侵权请联系管理员删除
5.工程上有时采用轴测图表示设计意图是因为________。
A．轴测图比较准确，能反映物体的真实形状
B．轴测图比较美观，能吸引观众
C．轴测图立体感强，有直观性
6．采用简化伸缩系数的目的是________。
A．实际伸缩系数不正确 B．实际伸缩缩系数不合理
C．采用简化伸缩系数可以简化计算，方便作图
7．下列关于正轴测投影说法正确的是________。
A．正轴测投影的轴向伸缩系数相等
B．正轴测投影的轴向伸缩系数不相等
C．正轴测投影中的正等测的轴向伸缩系数相等
8．常用的轴测图是________。
A．正二测 B．斜二测 C．正等测和斜二测
9．采用斜二等轴测图时，Y轴方向的尺寸应________。
A．按实际尺寸进行度量 B．是实际尺寸一半
C．将实际尺寸乘以伸缩系数1，即得Y轴方向的尺寸
10．关于轴测图下列说法正确的是________。
A．轴测图能真实反映物体的形状和尺寸
B．未来轴测图将代替三视图指导生产 C．轴测图不能代替三视图。
三、判断题 (正确的打“√”，错误的打“×”)
1．斜二等轴测图能反映物体的真实大小。
( )
2．绘制轴测图时可以不沿轴测轴方向测量尺寸。
( )
3．轴测图中的尺寸比实际尺寸来得小。
( )
4．绘制正等轴测图时，沿轴向尺寸可以在投影图相应的轴上按1：l的比例进行量取。
( ) 5．斜二等轴测图中的尺寸应取实际尺寸的一半。
、 ( )
6．在选用轴测图时，既要考虑立体感强，又要考虑作图方便。
( )
7. 当物体上一个方向的圆或孔较多时采用正等轴测图。
( )
8．原来不平行的线段在轴测图可能变得平行。
( )
9．斜二等轴测图y轴方向的简化伸缩系数为0．5。
( ) 10．我们平时看到的照片和轴测图形成的原理是一致的。
( ) 四．画轴测图。
1、根据物体的视图作出其正等轴测图。
收集于网络，如有侵权请联系管理员删除
2、作如图所示跌水坎的正等测图。
3、画出如图所示物体的正等测图。
4．已知正六棱柱的正投影图，画出其正等轴测图。
收集于网络，如有侵权请联系管理员删除
八．作出拱门的正面斜轴测图。
p=q=r=1
