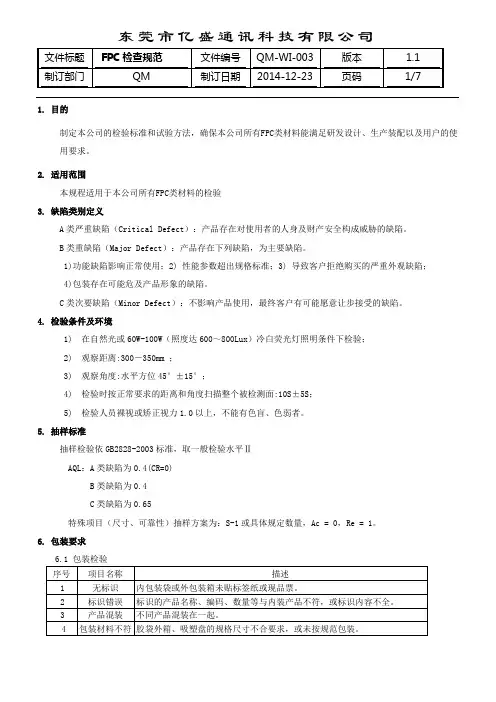

1. 目的制定本公司的检验标准和试验方法，确保本公司所有FPC类材料能满足研发设计、生产装配以及用户的使用要求。
2. 适用范围本规程适用于本公司所有FPC类材料的检验3. 缺陷类别定义A类严重缺陷（Critical Defect）：产品存在对使用者的人身及财产安全构成威胁的缺陷。
B类重缺陷（Major Defect）：产品存在下列缺陷，为主要缺陷。
1)功能缺陷影响正常使用；2) 性能参数超出规格标准；3) 导致客户拒绝购买的严重外观缺陷；4)包装存在可能危及产品形象的缺陷。
C类次要缺陷（Minor Defect）：不影响产品使用，最终客户有可能愿意让步接受的缺陷。
4. 检验条件及环境1)在自然光或60W-100W（照度达600～800Lux）冷白荧光灯照明条件下检验；2)观察距离:300－350mm ；3)观察角度:水平方位45°±15°；4)检验时按正常要求的距离和角度扫描整个被检测面:10S±5S；5)检验人员裸视或矫正视力1.0以上，不能有色盲、色弱者。
5. 抽样标准抽样检验依GB2828-2003标准，取一般检验水平ⅡAQL：A类缺陷为0.4(CR=0)B类缺陷为0.4C类缺陷为0.65特殊项目（尺寸、可靠性）抽样方案为：S-1或具体规定数量，Ac = 0，Re = 1。
6. 包装要求6.1 包装检验6.2试产物料包装要求：试产物料包装防护措施等同于量产物料，另外在外箱需标识“试产物料”字样。
7．外观检验7.1 保护膜7.2线路序号检验项目标准要求缺陷类别示例图B类C类1 断线、短路不允许●2 导线增宽和减少1、线路凸位和残铜造成线路增宽小于线路间距的30％。
●2、孤立的针孔、缺口、刮伤等造成线宽减少不超过线宽30％。
●3、连续的缺口和凸位形成锯齿形状，不可接受。
●3 针孔和缺口接地层和屏蔽层出现的针孔和缺口最大尺寸不超过1mm，且单面不超过4个●\4 表面贴装焊垫1、焊垫边缘缺口、凹陷、针孔等，造成焊垫长度或宽度缩小不超过30％，最多允许1个。

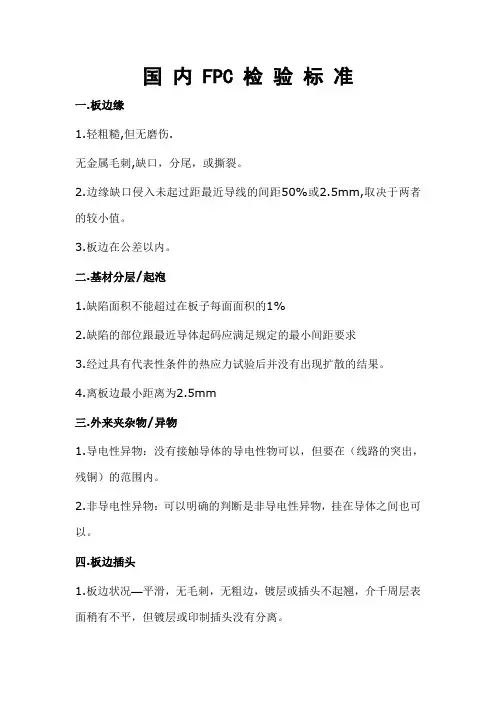

国内 FPC 检验标准一.板边缘1.轻粗糙,但无磨伤.无金属毛刺,缺口，分尾，或撕裂。
2.边缘缺口侵入未起过距最近导线的间距50%或2.5mm,取决于两者的较小值。
3.板边在公差以内。
二.基材分层/起泡1.缺陷面积不能超过在板子每面面积的1%2.缺陷的部位跟最近导体起码应满足规定的最小间距要求3.经过具有代表性条件的热应力试验后并没有出现扩散的结果。
4.离板边最小距离为2.5mm三.外来夹杂物/异物1.导电性异物：没有接触导体的导电性物可以，但要在（线路的突出，残铜）的范围内。
2.非导电性异物：可以明确的判断是非导电性异物，挂在导体之间也可以。
四.板边插头1.板边状况—平滑，无毛刺，无粗边，镀层或插头不起翘，介千周层表面稍有不平，但镀层或印制插头没有分离。
五.面镀层的附着力1.经胶带证明有良好的镀层附着力，没有碎片的迹象六线路1.导体线路不允许有起翘，线路清晰可见2.不许有开路3.不许有短路4.（由于边缘粗糙，缺口，针孔，划痕）造成的导线宽度的减小，不得大于20%5.导线间距的最大减小值为30%（由于边缘粗糙，铜刺等）6.导线上任何缺陷面积的长度不应大于导线长度的10%或13%，两者取最小的一个。
7.线路损伤的幅度a要在线宽幅度A的1/3以下:七.划痕,压伤和加工痕迹1.没有造成导体桥接.2.导体间距没有减小到低地最小允许值.八.履盖膜1.履盖膜均为一致辞，没有明显的起折，起皱2.覆盖膜突出，残膜上PAD为0.3以下.图3.线路覆盖膜错位控制在0.3mm以下。
图4.焊盘覆盖层分层，虽有分层，但距近导线的边缘大于0.125,且导线间层压覆盖面积的减小不大于20%5.沿着导线边缘出现的分层(吸管工),如果不大于间距的20%时,是允许的.九.阻焊剂1.要求阻焊剂的区域内没有露出金属导线或由于气泡而造成的来桥接.2.在平行导线区域内,除了导线之间的距有意不盖阻焊剂外,不能由于阻焊剂缺少而使相邻导线显露.3.对焊盘的重合度,阻焊剂离镀孔的360度周围也环的间隙最小为0.13mm4.阻焊剂对焊盘图形的错位，但没有违反离孔环最小间隙要求。

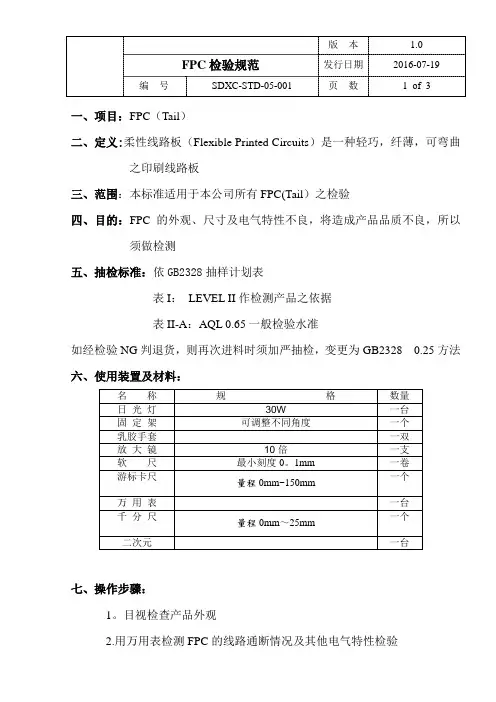

编号SDXC-STD-05-001 页数 1 of 3一、项目：FPC（Tail）二、定义：柔性线路板(Flexible Printed Circuits)是一种轻巧，纤薄，可弯曲之印刷线路板三、范围：本标准适用于本公司所有FPC(Tail)之检验四、目的：FPC的外观、尺寸及电气特性不良，将造成产品品质不良，所以须做检测五、抽检标准：依GB2328抽样计划表表I: LEVEL II作检测产品之依据表II-A:AQL 0.65一般检验水准如经检验NG判退货，则再次进料时须加严抽检，变更为GB2328 0.25方法六、使用装置及材料：名称规格数量日光灯30W 一台固定架可调整不同角度一个乳胶手套一双放大镜10倍一支软尺最小刻度0.1mm 一卷游标卡尺一个量程0mm~150mm万用表一台千分尺一个量程0mm~25mm二次元一台七、操作步骤：1.目视检查产品外观2.用万用表检测FPC的线路通断情况及其他电气特性检验编号SDXC-STD-05-001 页数 2 of 33.以工程图纸检查产品相关尺寸八、评定标准：项目检验标准检验工具/方法品名、数量送检单目视外观表面平整光滑清洁；无明显划痕；无异色；无变形；无毛边锯齿、卷曲、翘起目视/放大镜导电面（金手指）/补强/双面胶工程图目视标记线/丝印字符工程图；不能因3M胶带测试后造成剥离和不可辨认现象目视、3M胶带材质工程图技术要求和工程样品比对样品孔孔周围不可有铜箔翘起、变形、裂开或脱落等现象；孔内不可有残胶、铜等杂物堵孔现象；孔径公差均以±0.05mm；钻孔位置尺寸详见说明、附图放大镜/二次元冲偏金手指左右两边对称,偏差小于0.1mm；半圆孔大于3/4圆或小于1/4圆均不可,详见说明、附图放大镜/二次元线路断路、短路不可断路或短路万用表绝缘电阻直流500±5V，1分钟，绝缘电阻≥500MΩ绝缘电阻测试仪缺损（针孔）宽度≤1/4线宽，长度≤0.3mm可接受目视/二次元残铜宽度≤1/4线距，长度≤0.3mm可接受；线路、金手指(焊盘)区域不可有残铜目视/二次元变形、压痕不可变形，无明显压痕目视焊盘焊盘不可翘起、变形、脱落目视尺寸设计要求软尺、放大镜、游标卡尺、千分尺表面处理不可因热压或焊接而发生镀层或胶剥离现象；电镀金/化金/镀锡(镀层厚度见相关报告)目视、热压机导电胶不可脱落；不可有毛刺；表面不可有明显异物、气泡；膜厚须达到要求范围目视/二次元、膜厚仪其他不便描述不规则之不良依限度样品比对样品备注1.检验环境:30W灯光下,光源与物品间距小于50cm2.限度样品:依客户要求标准随时进行变更说明与附图：1.漏锡孔、导通孔要求不破孔，半圆孔左右要求有留铜；上下以1/4~3/4孔为判定标准（见附图1）2.所有漏锡孔、导通孔、半圆孔、定位孔位置尺寸公差均按±0.10mm检验同时满足以上条件，判定OK编 号SDXC-STD-05-001页 数3 of 3有留铜为OK无留铜为NG ≥3/4孔为NG≤1/4孔为NG 此孔只要不孔破即可通过附图11. 供应商须提供以下材料：规格承认书、图面、可靠性实验报告、SGS 报告、MSDS 报告等。

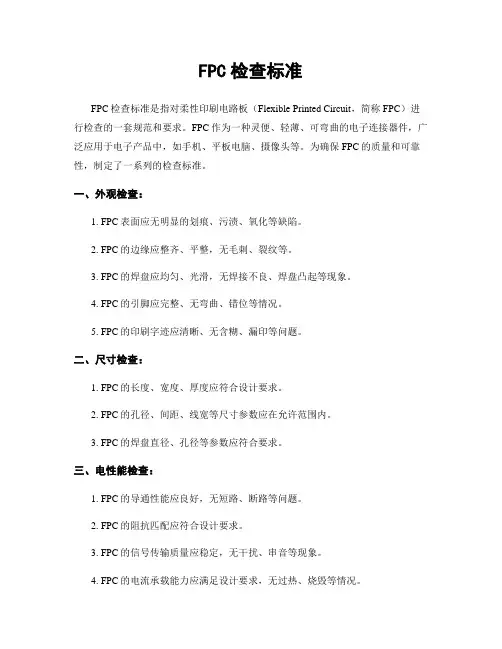

FPC检查标准FPC检查标准是指对柔性印刷电路板（Flexible Printed Circuit，简称FPC）进行检查的一套规范和要求。
FPC作为一种灵便、轻薄、可弯曲的电子连接器件，广泛应用于电子产品中，如手机、平板电脑、摄像头等。
为确保FPC的质量和可靠性，制定了一系列的检查标准。
一、外观检查：1. FPC表面应无明显的划痕、污渍、氧化等缺陷。
2. FPC的边缘应整齐、平整，无毛刺、裂纹等。
3. FPC的焊盘应均匀、光滑，无焊接不良、焊盘凸起等现象。
4. FPC的引脚应完整、无弯曲、错位等情况。
5. FPC的印刷字迹应清晰、无含糊、漏印等问题。
二、尺寸检查：1. FPC的长度、宽度、厚度应符合设计要求。
2. FPC的孔径、间距、线宽等尺寸参数应在允许范围内。
3. FPC的焊盘直径、孔径等参数应符合要求。
三、电性能检查：1. FPC的导通性能应良好，无短路、断路等问题。
2. FPC的阻抗匹配应符合设计要求。
3. FPC的信号传输质量应稳定，无干扰、串音等现象。
4. FPC的电流承载能力应满足设计要求，无过热、烧毁等情况。
四、可靠性检查：1. FPC的耐热性应符合要求，能够在高温环境下正常工作。
2. FPC的耐湿性应良好，能够在潮湿环境下正常工作。
3. FPC的耐振动性应良好，能够在振动环境下正常工作。
4. FPC的耐弯曲性应良好，能够在弯曲状态下正常工作。
五、包装检查：1. FPC的包装应符合运输要求，能够保护FPC不受损。
2. FPC的包装标识应清晰、准确，包括产品型号、数量等信息。
以上是对FPC检查的普通标准要求，具体的检查流程和方法可以根据不同的产品和需求进行调整和补充。
通过严格按照FPC检查标准进行检验，可以确保FPC的质量稳定、可靠性高，提高产品的性能和可持续发展能力。

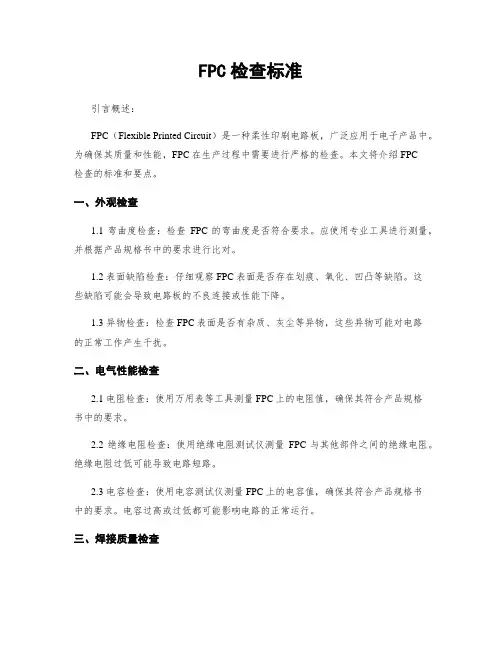

FPC检查标准引言概述：FPC（Flexible Printed Circuit）是一种柔性印刷电路板，广泛应用于电子产品中。
为确保其质量和性能，FPC在生产过程中需要进行严格的检查。
本文将介绍FPC检查的标准和要点。
一、外观检查1.1 弯曲度检查：检查FPC的弯曲度是否符合要求。
应使用专业工具进行测量，并根据产品规格书中的要求进行比对。
1.2 表面缺陷检查：仔细观察FPC表面是否存在划痕、氧化、凹凸等缺陷。
这些缺陷可能会导致电路板的不良连接或性能下降。
1.3 异物检查：检查FPC表面是否有杂质、灰尘等异物，这些异物可能对电路的正常工作产生干扰。
二、电气性能检查2.1 电阻检查：使用万用表等工具测量FPC上的电阻值，确保其符合产品规格书中的要求。
2.2 绝缘电阻检查：使用绝缘电阻测试仪测量FPC与其他部件之间的绝缘电阻。
绝缘电阻过低可能导致电路短路。
2.3 电容检查：使用电容测试仪测量FPC上的电容值，确保其符合产品规格书中的要求。
电容过高或过低都可能影响电路的正常运行。
三、焊接质量检查3.1 焊接点检查：检查FPC上的焊接点是否均匀、牢固。
焊接点不良可能导致电路连接不稳定或断开。
3.2 焊盘检查：检查FPC上的焊盘是否有焊接不良、虚焊等现象。
焊盘不良可能导致电路连接不稳定或性能下降。
3.3 焊接温度检查：使用红外线测温仪等工具测量FPC焊接区域的温度，确保焊接温度在合适的范围内，避免焊接过热或过冷。
四、尺寸与尺寸公差检查4.1 宽度检查：测量FPC的宽度，确保其符合产品规格书中的要求。
4.2 长度检查：测量FPC的长度，确保其符合产品规格书中的要求。
4.3 孔径检查：测量FPC上的孔径尺寸，确保其符合产品规格书中的要求。
孔径尺寸不准确可能导致焊接不良或电路连接问题。
五、环境适应性检查5.1 温度适应性检查：将FPC放置在高温或低温环境中，观察其性能是否受到影响。
FPC应能在规定的温度范围内正常工作。

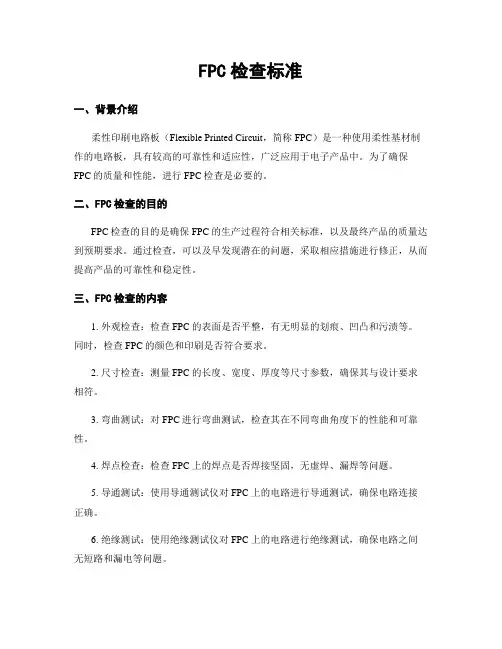

FPC检查标准一、背景介绍柔性印刷电路板（Flexible Printed Circuit，简称FPC）是一种使用柔性基材制作的电路板，具有较高的可靠性和适应性，广泛应用于电子产品中。
为了确保FPC的质量和性能，进行FPC检查是必要的。
二、FPC检查的目的FPC检查的目的是确保FPC的生产过程符合相关标准，以及最终产品的质量达到预期要求。
通过检查，可以及早发现潜在的问题，采取相应措施进行修正，从而提高产品的可靠性和稳定性。
三、FPC检查的内容1. 外观检查：检查FPC的表面是否平整，有无明显的划痕、凹凸和污渍等。
同时，检查FPC的颜色和印刷是否符合要求。
2. 尺寸检查：测量FPC的长度、宽度、厚度等尺寸参数，确保其与设计要求相符。
3. 弯曲测试：对FPC进行弯曲测试，检查其在不同弯曲角度下的性能和可靠性。
4. 焊点检查：检查FPC上的焊点是否焊接坚固，无虚焊、漏焊等问题。
5. 导通测试：使用导通测试仪对FPC上的电路进行导通测试，确保电路连接正确。
6. 绝缘测试：使用绝缘测试仪对FPC上的电路进行绝缘测试，确保电路之间无短路和漏电等问题。
7. 环境适应性测试：将FPC放置在不同的温度、湿度和振动等环境条件下，检查其性能和可靠性。
8. 包装检查：检查FPC的包装是否完好，有无损坏和污染等情况。
四、FPC检查的标准1. 外观检查标准：FPC的表面应平整，无划痕、凹凸和污渍。
颜色和印刷应与设计要求一致。
2. 尺寸检查标准：FPC的长度、宽度、厚度等尺寸参数应与设计要求相符，允许的偏差范围应在标准规定的范围内。
3. 弯曲测试标准：FPC在不同弯曲角度下应保持良好的弯曲性能和可靠性，无断裂和损坏。
4. 焊点检查标准：FPC上的焊点应焊接坚固，无虚焊、漏焊和冷焊等问题。
5. 导通测试标准：FPC上的电路应正确连接，无导通异常和短路问题。
6. 绝缘测试标准：FPC上的电路应具有良好的绝缘性能，无短路和漏电现象。

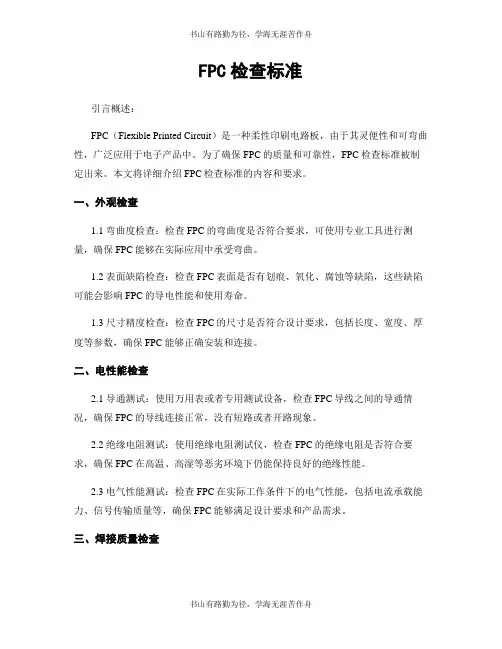

FPC检查标准引言概述：FPC（Flexible Printed Circuit）是一种柔性印刷电路板，由于其灵便性和可弯曲性，广泛应用于电子产品中。
为了确保FPC的质量和可靠性，FPC检查标准被制定出来。
本文将详细介绍FPC检查标准的内容和要求。
一、外观检查1.1 弯曲度检查：检查FPC的弯曲度是否符合要求，可使用专业工具进行测量，确保FPC能够在实际应用中承受弯曲。
1.2 表面缺陷检查：检查FPC表面是否有划痕、氧化、腐蚀等缺陷，这些缺陷可能会影响FPC的导电性能和使用寿命。
1.3 尺寸精度检查：检查FPC的尺寸是否符合设计要求，包括长度、宽度、厚度等参数，确保FPC能够正确安装和连接。
二、电性能检查2.1 导通测试：使用万用表或者专用测试设备，检查FPC导线之间的导通情况，确保FPC的导线连接正常，没有短路或者开路现象。
2.2 绝缘电阻测试：使用绝缘电阻测试仪，检查FPC的绝缘电阻是否符合要求，确保FPC在高温、高湿等恶劣环境下仍能保持良好的绝缘性能。
2.3 电气性能测试：检查FPC在实际工作条件下的电气性能，包括电流承载能力、信号传输质量等，确保FPC能够满足设计要求和产品需求。
三、焊接质量检查3.1 焊盘检查：检查FPC上的焊盘是否完整、平整，焊盘与FPC之间是否有焊接不良、虚焊等情况，确保焊盘能够正确连接其他元件。
3.2 焊接温度检查：检查焊接过程中的温度控制是否合理，过高的温度可能导致FPC的基材变形或者焊盘脱落，过低的温度则可能导致焊盘与其他元件连接不坚固。
3.3 焊接质量测试：对焊接后的FPC进行质量测试，包括剥离测试、拉力测试等，确保焊接质量符合要求，能够承受实际应用中的力学和环境要求。
四、环境适应性检查4.1 温度适应性测试：将FPC置于高温、低温环境中，检查FPC的性能是否受到影响，包括导电性能、绝缘性能等。
4.2 湿度适应性测试：将FPC置于高湿度环境中，检查FPC的绝缘性能是否受到影响，避免因湿度导致FPC性能下降或者短路等问题。
编号SDXC-STD-05-001 页数 1 of 3一、项目：FPC（Tail）二、定义:柔性线路板（Flexible Printed Circuits）是一种轻巧，纤薄，可弯曲之印刷线路板三、范围：本标准适用于本公司所有FPC(Tail）之检验四、目的：FPC的外观、尺寸及电气特性不良，将造成产品品质不良，所以须做检测五、抽检标准：依GB2328抽样计划表表I：LEVEL II作检测产品之依据表II-A：AQL 0.65一般检验水准如经检验NG判退货，则再次进料时须加严抽检，变更为GB2328 0.25方法六、使用装置及材料：名称规格数量日光灯30W 一台固定架可调整不同角度一个乳胶手套一双放大镜10倍一支软尺最小刻度0。
1mm 一卷游标卡尺一个量程0mm~150mm万用表一台千分尺一个量程0mm～25mm二次元一台七、操作步骤：1。
目视检查产品外观2.用万用表检测FPC的线路通断情况及其他电气特性检验编号SDXC-STD-05-001 页数 2 of 3 3。
以工程图纸检查产品相关尺寸八、评定标准：项目检验标准检验工具/方法品名、数量送检单目视外观表面平整光滑清洁；无明显划痕；无异色；无变形；无毛边锯齿、卷曲、翘起目视/放大镜导电面(金手指）/补强/双面胶工程图目视标记线/丝印字符工程图；不能因3M胶带测试后造成剥离和不可辨认现象目视、3M胶带材质工程图技术要求和工程样品比对样品孔孔周围不可有铜箔翘起、变形、裂开或脱落等现象;孔内不可有残胶、铜等杂物堵孔现象;孔径公差均以±0。
05mm；钻孔位置尺寸详见说明、附图放大镜/二次元冲偏金手指左右两边对称，偏差小于0。
1mm；半圆孔大于3/4圆或小于1/4圆均不可,详见说明、附图放大镜/二次元线路断路、短路不可断路或短路万用表绝缘电阻直流500±5V,1分钟，绝缘电阻≥500MΩ绝缘电阻测试仪缺损（针孔) 宽度≤1/4线宽，长度≤0.3mm可接受目视/二次元残铜宽度≤1/4线距，长度≤0。

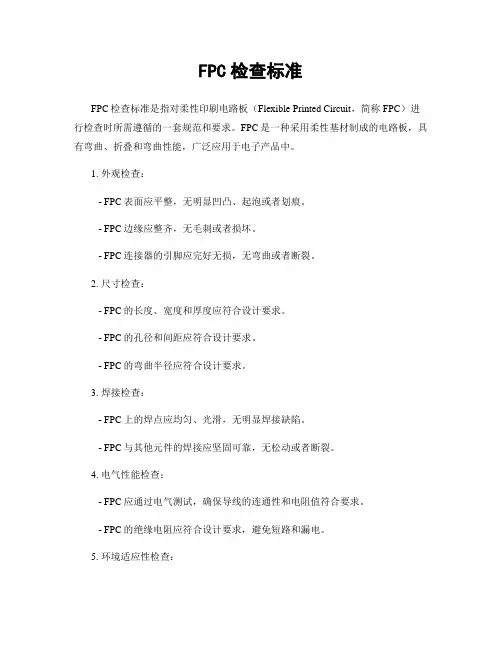

FPC检查标准FPC检查标准是指对柔性印刷电路板（Flexible Printed Circuit，简称FPC）进行检查时所需遵循的一套规范和要求。
FPC是一种采用柔性基材制成的电路板，具有弯曲、折叠和弯曲性能，广泛应用于电子产品中。
1. 外观检查：- FPC表面应平整，无明显凹凸、起泡或者划痕。
- FPC边缘应整齐，无毛刺或者损坏。
- FPC连接器的引脚应完好无损，无弯曲或者断裂。
2. 尺寸检查：- FPC的长度、宽度和厚度应符合设计要求。
- FPC的孔径和间距应符合设计要求。
- FPC的弯曲半径应符合设计要求。
3. 焊接检查：- FPC上的焊点应均匀、光滑，无明显焊接缺陷。
- FPC与其他元件的焊接应坚固可靠，无松动或者断裂。
4. 电气性能检查：- FPC应通过电气测试，确保导线的连通性和电阻值符合要求。
- FPC的绝缘电阻应符合设计要求，避免短路和漏电。
5. 环境适应性检查：- FPC应经过高温、低温、湿热等环境适应性测试，确保其在各种环境下的可靠性和稳定性。
- FPC的耐腐蚀性应符合要求，能够反抗化学物质的侵蚀。
6. 包装检查：- FPC的包装应符合相关标准，防止在运输和储存过程中受到损坏。
- FPC的包装标识应清晰可见，包括产品型号、批次号、生产日期等信息。
以上是针对FPC检查的普通标准，具体的检查要求和方法可以根据实际情况进行调整和补充。
在进行FPC检查时，应严格按照标准操作，确保产品质量和性能的稳定性。
同时，检查结果应记录并及时反馈给相关部门，以便进行后续的改进和优化。

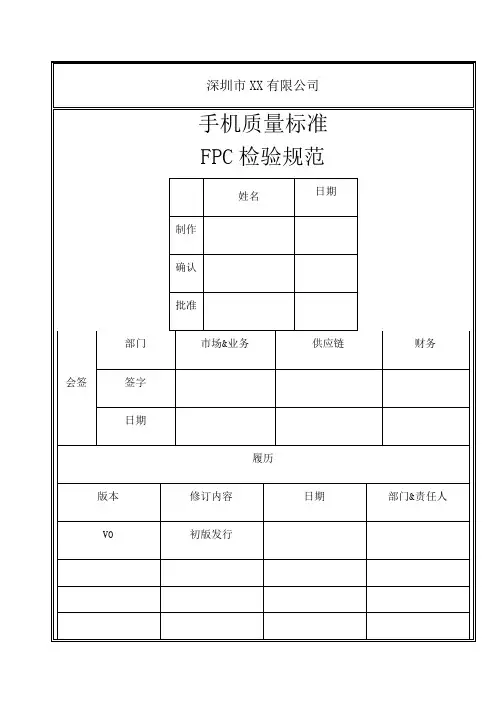

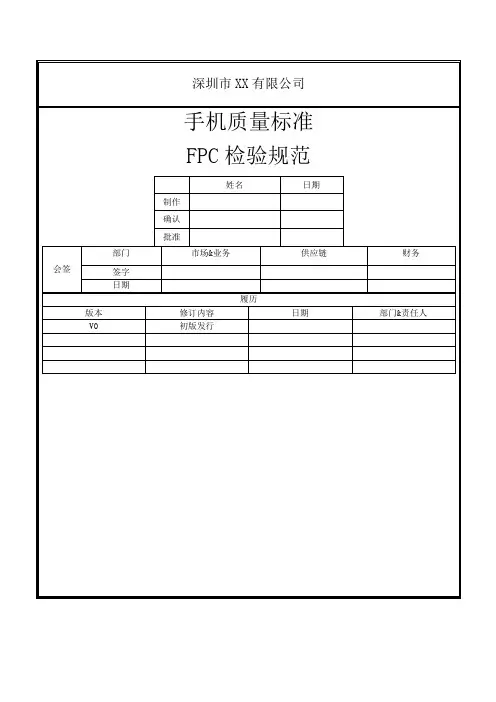

1. 目的明确与规范手机的FPC来料外观和功能检验标准，使FPC满足既定质量要求。
2. 适用范围本规程适用于本公司所有手机FPC的检验。
注：若新产品不断出现或本标准中的项目涉及不到，应根据公司要求在本标准中加入未涉及到的项目或修正本标准。
3. 职责工程：确定产品的技术要求，向质量部提供相关技术要求以及测量测试方法、设备、夹具。
质量：与工程部确定质量标准，质量和生产部门按照要求进行检验。
4. 样品样品应从正常生产的产品里随机挑选。
产品在研发阶段应该通过试验验证，对不符合项进行改进；量产阶段，工厂按照GB/T 2828.1 正常检验二级水平一次抽样计划，AQL取：Cr=0，Maj=0.4，Min=1.0，从大货里随机抽取样品进行测试。
Cr、Maj、Min的定义：Cr：使用本产品时，影响的客户的安全性，包括人身安全、环境安全，或其它引起较大事故责任的。
Maj：会引起客户对产品的满意度甚至投诉、退换货，例如本产品功能、性能失效，导致产品部分或全部功能无法使用，但不涉及重大责任事故。
Min：会引起客户对产品的满意度，但功能仍能使用，并不会导致客户的投诉、退换货，例如轻微外观问题、包装问题等。
5 . 检验条件及环境5.1、在60—100W日光灯的照明条件下，样品离检查者眼睛约30-40cm处进行检查。
检验方向以垂直线前后左右45°(以时钟3点、6点、9点、12点).5.2、检验者需戴手指套防护。
5.3、检测条件照度： 800-1200 LUX fluorescent lamps. 日光灯照度为：800-1200 LUX环境：22 ±3℃5.4、外观检验者以目视检查，尺寸用卡尺测量。
5.5、电性测试使用夹具，检验功能标准请依样品。
5.6、若标准与规格书不符时，以产品发行之规格书特殊检验规格、工程变更为准。
6. 包装要求6.1 包装检验6.2包装要求⑴、产品外包装为纸箱包装,内包装须用指定的袋子和盘；⑵、现品票应粘在纸箱的右上角，其内容包括：物料名称、物料编码、规格、机型、数量、生产日期、QA检验合格章和特殊标示要求。
