CAD轴测图ppt

CAD轴测图ppt
(d) 用“修剪”和“删除” 命令去掉多余图线。
轴测图
13
轴测图
由上述例题可以看出，在绘制平面立体的轴测图时，用 “直线”命令绘制与轴测轴平行的边；平行线不能使用 “偏移”命令，但可以使用“复制”命令；对称结构不能 使用“镜像”命令；绘制斜线时，常用极轴追踪的方法连 接直线的两端。 2.曲面立体轴测图绘制
（4）掌握用CAD绘制轴测图的方法和步骤。
17
(11) 用“直线”命令和捕捉 象限点辅助工具画椭圆的公 切线。 (12) 用“修剪”和“删除” 命令去掉多余线条。
轴测图
本章小结
（1）掌握轴测投影的基本知识，掌握轴向变形 系数和轴 间角的几何意义； （2）能熟练地根据实物或投影图绘制物体的正 等轴测图； 18 （3）能根据实物或投影图绘制物体的斜二等轴 测图。
轴测图
图1 在轴测模式下用 F5键或“Ctrl+E”, 可按 “左”“顶”“ 右”的顺序循环 切换。 图2
9
轴测图

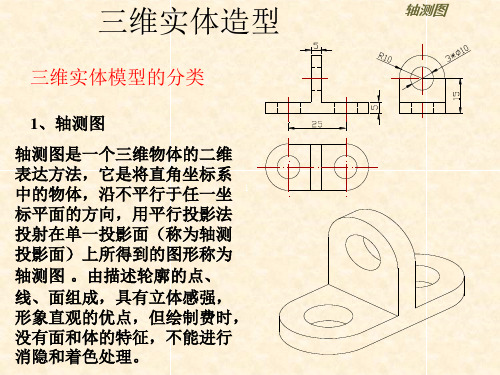

轴测图是一个三维物体的二维表达方法，它是模仿三维对 象沿特定视点产生的三维平行投影视图。AutoCAD提供的 等轴测模式，只是改变光标捕捉模式，并没有改变系统的 坐标，即X、Y仍是水平和垂直方向。画轴测图时常用极 坐标形式确定点。 一、绘图举例 10 1.平面立体轴侧图绘制 24
轴测图
(6) 用“直线”命令及捕 捉象限点辅助工具画椭圆 的公切线。
(7) 用“修剪”命令和 “删除”命令去掉多余线 条。
16
(8) 切换到“右”轴测 模式；用“直线”命令 和“椭圆”命令画图“删 除”命令去掉多余线条。 (10) 用“复制”命令向右复 制该图形。
7
Z1
120°O
1
120°
X1

工程图学习题答案(田凌)

工程图学习题答案(田凌)

5. 根据线段AB的两个投影，求作第三投影。
6. 已知线段AB、BC、CD的两个投影，求作侧面投影，并判断其各为何种位置直线。
AB是
BC是 CD是
水平
一般位置 侧垂
线
线 线
7. 在线段AB上取一点C，使A、C两点之间的距离为20。
* 8. 在线段AB上取一点C ，使它与H面和V面的距离相等。
2. 求作俯视图，并标出表面上各点的其余两个投影。
2. 求作俯视图，并标出表面上各点的其余两个投影。
3. 求作左视图，并标出表面上各点的其余两个投影。
3. 求作左视图，并标出表面上各点的其余两个投影。
4. 求作左视图，并标出表面上各点的其余两个投影。
4. 求作左视图，并标出表面上各点的其余两个投影。
12. 求作左视图。
12. 求作左视图。
13. 求作左视图。
13. 求作左视图。
14. 求作左视图。
14. 求作左视图。
15. 求作俯视图。
15. 求作俯视图。
16. 求作俯视图。
16. 求作俯视图。
17. 求作左视图。
17. 求作左视图。
18. 求作俯视图。
18. 求作俯视图。
6.3 多形体相交
1. 补全主视图中所缺的线。
1. 补全主视图中所缺的线。
* 2. 补全主视图、俯视图中所缺的线。
交线Ⅲ-Ⅳ为侧垂线。 求解顺序为： 3″,4″→ 4(→ 4′)→ 3→ 3′ 或 4′→ 4 → 3 → 3′
* 2. 补全主视图、俯视图中所缺的线。
7 组合体
7.1 根据组合体的两个视图 和直观图画第三视图
注：c′1′∥n′m′ , c1∥nm ; b 在 a1 的延长线上

cad三维画图练习题及答案

cad三维画图练习题及答案

cad三维画图练习题及答案通过以下练习可对cad 三维制图有所理解加强，望大家共同进步，不会画的可在我空间留言，共同探讨！23451.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。

通过本题，演示用CAD进行三维造型的主要步骤。

做图步骤：在XOY平面内画出底板外形。

沿路径拉伸φ6的圆成圆柱体。

3.脚手架步骤当前线框密度: ISOLINES=10Cylinder,co,box,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。

要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。

绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。

单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。

利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。

2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。

命令栏中输入“isolines”命令命令: isolines输入 ISOLINES 的新值 :0单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。

3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。

激活左视图，框选圆柱体底部的圆，单击“修改”工具栏中的“移动”图标，将半径为60的圆向上移动到顶面。

4、单击“实体”工具栏中的“拉伸”图标，将半径为60的圆沿30度倾斜角度拉伸 -30。

工程制图习题答案

工程制图习题答案

* 8. 完成俯视图，求作左视图。
* 8. 完成俯视图，求作左视图。
9. 完成俯视图，求作左视图。
9. 完成俯视图，求作左视图。
* 10. 求作俯视图。
* 10. 求作俯视图。
* 11. 成主视图中所缺的交线。
6 立体与立体相交
6.1 平面体与回转体相交
5.2 平面与回转体相交
1. 求作俯视图。
1. 求作俯视图。
2. 求作俯视图。
2. 求作俯视图。
3. 求作俯视图。
3. 求作俯视图。
4. 求作主视图。
4. 求作主视图。
5. 求作俯视图。
5. 求作俯视图。
6. 求作左视图。
6. 求作左视图。
7. 完成俯视图，求作左视图。
7. 完成俯视图，求作左视图。
注：点1属于AC 点2属于BC 点3属于EF 点4属于AC 点5属于EF 点 K 为所求
9. 求作三角形ABC与矩形DEFG相交的交线，并判断可见性。 注：mn∥ab
10. 求作三角形ABC与三角形DEF相交的交线，并判断可见性。
* 11. 求作三角形ABC与三角形DEF相交的交线，并判断可见性。
交线Ⅲ-Ⅳ为侧垂线。 求解顺序为：
3″,4″→ 4(→ 4′)→ 3→ 3′ 或 4′→ 4 → 3 → 3′
* 2. 补全主视图、俯视图中所缺的线。
7 组合体
7.1 根据组合体的两个视图 和直观图画第三视图
1. 根据组合体的两个视图，参照直观图，求作俯视图。
1. 根据组合体的两个视图，参照直观图，求作俯视图。
1. 改正组合体视图中的错误（左视图正确）。
1. 改正组合体视图中的错误（左视图正确）。
2. 改正组合体视图中的错误（主视图正确）。

第4章 组合体的视图——答案

第4章 组合体的视图——答案
班级：姓名：学号：
4-15根据轴测图补画组合体视图中所缺的图线。
班级：姓名：学号：
4-16根据轴测图补画组合体视图中所缺的图线。
班级：姓名：学号：
4-17分析视图，补画视图中所缺的图线。
班级：姓名：学号：
五、根据两视图补画第三视图
4-18根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-19根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-20根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-21根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-22根据组合体两个视图，补画第三视图。
班级：姓名：学号：
六、组合体视图及尺寸作业
4-23根据轴测图画三视图。
图名组合体三视图
图幅A3
比例1：1
一、作业内容
根据轴测图（或模型）画组合体三视图，并标注尺寸。
二、组合体轴测图
4-5根据三视图画出正等轴测图。
班级：姓名：学号：
4-6根据三视图画出正等轴测图。
班级：姓名：学号：
三、组合体尺寸ห้องสมุดไป่ตู้注
4-7分析左图的错误尺寸标注，在右图中正确注出尺寸。
班级：姓名：学号：
4-8补全视图中的尺寸（尺寸数值按1：1在图中量取，取整数）。
班级：姓名：学号：
4-9补全视图中的尺寸（尺寸数值按1：1在图中量取，取整数）。
班级：姓名：学号：
4-2根据轴测图，按所注尺寸１∶１画出组合体的三视图。提示：该组合体是看作是长方体被切去I、II、III部分后形成的。通常的画图步骤是：第一步画切割前完整的基本形体；第二步按切割过程逐个画出被切割部分的视图。画图时的注意事项：（1）对于被切割部分，应先画出切平面有积聚性的投影，然后再画其他视图的投影。（2）作截交线的投影时应注意分析截交线的形状和空间位置及投影特性。

(完整版)CAD练习测试题(附带详细绘图顺序)

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。

◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

任务1台阶正等轴测图的绘制-实训指导(精)

任务1
台阶正等轴测图的绘制【实训指导】
实训6运用AutoCAD 绘制正等轴测图
一、实训目的与要求
能正确设置正等轴测图的绘图环境，掌握绘制正等轴测图的方法和步骤。

二、实例及操作指导
例题1绘制如图SX13所示一组合体的正等轴测
图。

1.主要操作步骤如下：
（1）前期准备工作同例题1。

（2）用粗实线绘制立板的正等轴测图。

绘制轴测
圆时，按F5键将轴测面切换到右轴测面。

（3）用粗实线绘制凸台的正等轴测图。

绘制轴测
圆时，按F5键将轴测面切换到上轴测面。

（4）执行“Trim”、“Erase”命令，剪去或删除
不可见的轮廓线和坐标线。

2.绘图步骤可参照图SX14的演示。

三、实训内容
训练1绘制如图SX15所示一组合体的正等轴测图。

要求：调用A4样板文件，按例题3-7的操作步骤，合理设置正等轴测图的绘图环境。

文件另存为“SX15.dwg”。

训练2绘制如图SX16所示一组合体的正等轴测图。

要求：打开“SX15.dwg”文件，删除文件中的图形，将文件另存为“SX16.dwg”。

图SX13绘制一组合体的正等轴测图
图SX14一组合体正等轴测图的绘制步骤
（a）绘制轴测轴（b）绘制立板的轴测图（c）绘制凸台的轴测图
（d）剪去或删除不可见的轮廓线和坐标线
图SX15训练1图形图SX16训练2图形。

工程制图CAD轴测图PPT课件


2.轴测图的形成
轴测图的形成一般有两种方式： 正轴测：改变物体相对于投影面的位置，而投影方向仍垂直于
投影面，所得轴测图称为正轴测图
斜轴测：改变投影方向使其倾斜于投影面，而不改变物体对投 影面的相对位置，所得投影图为斜轴测图。
投影面
C1 Z1
Z
X1 A1
C
O
XA
BY
O1 B1 Y1
正轴测
ZC
Z1 投影面
You Know, The More Powerful You Will Be
18
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
19
●
A● 1
F ● 1
●
f
☆ 画圆的外切菱形
☆ 确定四个圆心和半径 ☆ 分别画出四段彼此相切的圆弧 ☆ 檫去多余的线，检查，描深
11
例3：画பைடு நூலகம்柱的正等轴测图
12
例4：画圆台的正等轴测图
13
二、斜二等轴测图的画法
斜二等轴测图的特点是：一个坐标平面上的图形反映实形，垂直该 坐标平面方向上不反映实形。例5
2.坐标与轴间角
Z1
O1
X1
Y1
取Z坐标为纵向坐标。 取X和Y为水平坐标。 轴间角： X1O1Y1 = X1O1Z1 = Y1O1Z1 = 120°
6
３.正等轴测图的画法
坐标法—使用坐标法时，先在视图上选定一个合适的直角坐标系OXYZ作为
度量基准，然后根据物体上每一点的坐标，定出它的轴测投影。

AutoCAD 2009工程制图实例教程第09章 轴测图


3．打开正交状态画线。 命令: <等轴测平面 左> //按F5键切换到左轴测面 命令: <正交 开> //打开正交 命令: _line 指定第一点: int于 //捕捉A点，如图9-4所示 指定下一点或 [放弃（U）]: 100 //输入线段AG的长度 指定下一点或 [放弃（U）]: 150 //输入线段GH的长度 指定下一点或 [闭合（C）/放弃（U）]: 40 //输入线段HI的长度 指定下一点或 [闭合（C）/放弃（U）]: 95 //输入线段IJ的长度 指定下一点或 [闭合（C）/放弃（U）]: end于 //捕捉F点 指定下一点或 [闭合（C）/放弃（U）]: //按Enter键结束 结果如图9-4所示。 4．打开极轴追踪、对象捕捉及自动追踪功能，指定极轴追 踪角度增量为【30】，设定对象捕捉方式为【端点】、【交 点】，沿所有极轴角进行自动追踪。
图9-6 绘制平行线
【案例9-3】 在轴测面内作平行线。 1．打开素材文件“dwg\第9章\9-3.dwg”。 2．打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度 增量为“30”，设定对象捕捉方式为【端点】、【交点】，设置沿 所有极轴角进行自动追踪。 3．用COPY命令形成平行线。 命令: _copy 选择对象: 找到 1 个 //选择线段A，如图9-7所示 选择对象: //按Enter键 指定基点或 [位移（D）] <位移>: //单击一点 指定第二个点或 <使用第一个点作为位移>: 26 //沿-150方向追踪并输入追踪距离 指定第二个点或 [退出（E）/放弃（U）] <退出>:52 //沿-150方向追踪并 输入追踪距离 指定第二个点或 [退出（E）/放弃（U）] <退出>: //按Enter键结束
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

九、组合体轴测图
（一）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

14.8
（二）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（三）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

(四)、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

(五)、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（六）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（七）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（八）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（九）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十一）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十二）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十三）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十四）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十五）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

(十六)、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十七）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。
