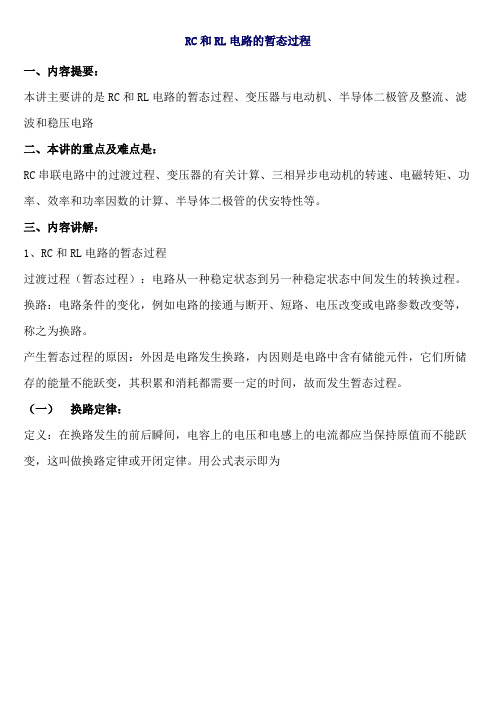

RC和RL电路的暂态过程
一、内容提要：
本讲主要讲的是RC和RL电路的暂态过程、变压器与电动机、半导体二极管及整流、滤波和稳压电路
二、本讲的重点及难点是：
RC串联电路中的过渡过程、变压器的有关计算、三相异步电动机的转速、电磁转矩、功率、效率和功率因数的计算、半导体二极管的伏安特性等。
三、内容讲解：
1、RC和RL电路的暂态过程
过渡过程（暂态过程）：电路从一种稳定状态到另一种稳定状态中间发生的转换过程。
换路：电路条件的变化，例如电路的接通与断开、短路、电压改变或电路参数改变等，称之为换路。
产生暂态过程的原因：外因是电路发生换路，内因则是电路中含有储能元件，它们所储存的能量不能跃变，其积累和消耗都需要一定的时间，故而发生暂态过程。
（一）换路定律：
定义：在换路发生的前后瞬间，电容上的电压和电感上的电流都应当保持原值而不能跃变，这叫做换路定律或开闭定律。
用公式表示即为。
rc电路暂态过程实验报告RC 电路暂态过程实验报告一、实验目的1、观察 RC 电路在充放电过程中电容电压和电流的变化规律。
2、掌握时间常数τ 的测量方法。
3、了解 RC 电路暂态过程对脉冲信号的响应。
二、实验原理1、 RC 电路的充电过程当 RC 串联电路接通直流电源 E 时，电源通过电阻 R 向电容 C 充电，电容两端的电压 uC 逐渐上升。
在充电过程中，电容电压 uC 随时间 t的变化规律为：＼u_{C} ＝ E(1 e^｛＼frac{t}｛RC}｝）＼其中，RC 称为时间常数τ ，它决定了充电过程的快慢。
充电电流 iC 为：＼i_{C} ＝＼frac{E}｛R}e^｛＼frac{t}｛RC}｝＼2、 RC 电路的放电过程充电结束后，将 RC 电路的电源断开，电容 C 通过电阻 R 放电。
在放电过程中，电容电压 uC 随时间 t 的变化规律为：＼u_{C} ＝ Ee^｛＼frac{t}｛RC}｝＼放电电流 iC 为：＼i_{C} ＝＼frac{E}｛R}e^｛＼frac{t}｛RC}｝＼三、实验仪器与设备1、直流稳压电源2、示波器3、电阻箱4、电容箱5、导线若干四、实验内容与步骤1、连接实验电路按照电路图连接 RC 串联电路，将电阻箱和电容箱分别设置为预定的值，如 R ＝100Ω，C ＝100μF。
2、观察充电过程接通直流电源，用示波器观察电容电压 uC 的变化。
调整示波器的时间和电压刻度，使波形清晰可见。
记录充电过程中电容电压达到稳定值的时间。
3、观察放电过程充电完成后，断开电源，观察电容放电过程中电压的变化。
同样记录放电过程中电容电压下降到初始值一半的时间。
4、改变电阻和电容的值分别改变电阻 R 和电容 C 的值，如 R ＝200Ω，C ＝200μF，重复上述实验步骤，观察充电和放电过程的变化。
5、测量时间常数τ根据实验数据，通过测量电容电压从初始值上升到稳定值的 632%（或从稳定值下降到 368%）所经过的时间，计算时间常数τ ，并与理论值进行比较。

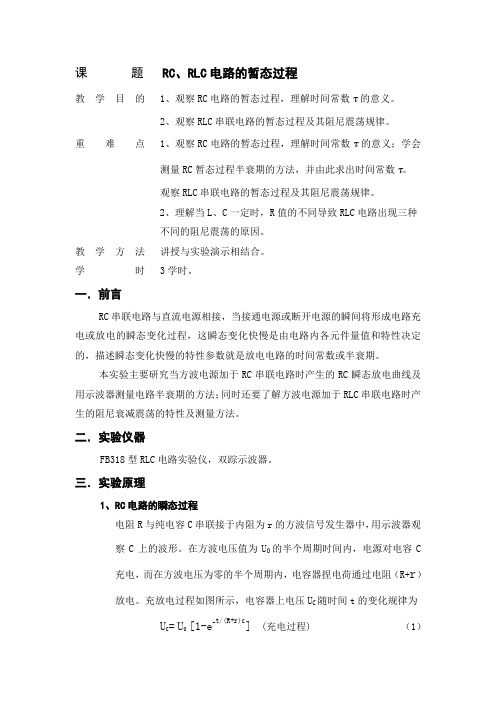

课题RC、RLC电路的暂态过程教学目的 1、观察RC电路的暂态过程，理解时间常数τ的意义。
2、观察RLC串联电路的暂态过程及其阻尼震荡规律。
重难点 1、观察RC电路的暂态过程，理解时间常数τ的意义；学会测量RC暂态过程半衰期的方法，并由此求出时间常数τ。
观察RLC串联电路的暂态过程及其阻尼震荡规律。
2、理解当L、C一定时，R值的不同导致RLC电路出现三种不同的阻尼震荡的原因。
教学方法讲授与实验演示相结合。
学时 3学时。
一．前言RC串联电路与直流电源相接，当接通电源或断开电源的瞬间将形成电路充电或放电的瞬态变化过程，这瞬态变化快慢是由电路内各元件量值和特性决定的，描述瞬态变化快慢的特性参数就是放电电路的时间常数或半衰期。
本实验主要研究当方波电源加于RC串联电路时产生的RC瞬态放电曲线及用示波器测量电路半衰期的方法；同时还要了解方波电源加于RLC串联电路时产生的阻尼衰减震荡的特性及测量方法。
二．实验仪器FB318型RLC电路实验仪，双踪示波器。
三．实验原理1、RC电路的瞬态过程电阻R与纯电容C串联接于内阻为r的方波信号发生器中，用示波器观察C上的波形。
在方波电压值为U0的半个周期时间内，电源对电容C充电，而在方波电压为零的半个周期内，电容器捏电荷通过电阻（R+r）放电。
充放电过程如图所示，电容器上电压U C随时间t的变化规律为U C= U0[1-e-t/(R+r)c] (充电过程) （1）测RC充放电电路tRC放电曲线U C= U0e-t/(R+r)c（放电过程）（2）式中，(R+r)c称为电路的时间常数（或弛豫时间）。
当电容C上电压在放电时由U C减少到U0/2时，相应经过的时间成为半衰期T1/2，此时T1/2=（R+r）c㏑2=0.693（R+r）c (3) 一般从示波器上测量RC放电曲线的半衰期比测弛豫时间要方便。
所以，可测量半衰期T 1/2，然后，除以㏑2得到时间常数（R+r ）c 。
2、RLC 串联电路的瞬态过程（电路如图所示，这部分内容选做。
RLC 串联电路的暂态过程实验报告【实验目的】1、研究当方波电源加于RC 、RL 串联电路时产生的暂态放电曲线及用示波器测量电路半衰期的方法，加深对电容充、放电规律的认识。
2、观察当方波电源加于RLC 串联电路时产生的阻尼衰减振荡的特性及测量方法。
【试验仪器】信号发生器、双踪数字存储示波器、电阻、电感、电容、导线若干、面包板【实验原理】1. 数字示波器可以观察由信号发生器产生的波形.2. 在由电阻R 及电容C 组成的直流串联电路中，暂态过程即是电容器的充放电过程.充电时)1(τt c e E U --=；放电时，τtc e E U -=·.其中，τ为时间常数，且RC =τ.取对数作出相关图像拟合直线可以求得τ.3. 在由电阻R 、电容C 及电感L 组成的直流串联电路中，根据电阻R 阻值的不同，暂态过程有三种状态，即：欠阻尼、临界阻尼和过阻尼.【实验步骤】1、RC ：（1）选择合适的R 和C 值，根据时间常数，选择合适的方波频率，一般要求方波的周期T ＞10 ，这样能较完整地反映暂态过程，并且选用合适的示波器扫描速度，以完整地显示暂态过程。
（2）把方波信号发生器、电阻R 、电容C ，示波器按图1接线。
（2）选取不同的电阻R ，观察UC 的波形。
并记录二组电阻和电容取不同值时UC 的波形（可拍照反映其差别）。
（4）测量相应的二组半衰期T1/2，求出τ和R 的实验值，并与理论值R 进行比较。
2、RLC ：（1）根据实验选用的电容和电感的值，算出临界电阻的阻值 。
（2）按图3接线,观测欠阻尼状态和过阻尼状态下电容上Uc 的波形。
（拍照）五、实验结果临界0.022uF 10mH 2000Ω六、实验分析示波器要选择合适的扫描速率档位和衰减档位，以显示恰当的波形。
使用双踪示波器要正确接线，注意两通道的接地点应该位于线路的同一点，否则会引起部分电路短路。
接线时要注意信号源和示波器共地。
若图像有分叉、平移或跳动现象，请调节“释抑”和“电平”开关使之稳定误差分析：1. 欠阻尼振荡状态下的电感和电容存在着附加损耗电阻，并且其阻值随着振荡频率的升高而增大．故实际上电路中的等效阻值大于R与用万用表测出的电感阻值之和,故实际测出的时间常数会偏小.2. 数字示波器记录的数据精确度有限，例如对于RC电路，R=1kΩ的情况，时间的最小精度为0.000004s，电压的最小精度为0.004v；且有时无法显示细微的区别，可能会出现多个时间对应同一个电压值的情况.3. 数字示波器系统存在内部系统误差.4. 外界扰动信号会对示波器产生影响.5. 电器元件使用时间过长，可能造成相应的参数有误差，例如定值电阻阻值可能变大.6. 电源电压不稳定.。
RLC 串联电路的暂态过程实验报告【实验目的】1、研究当方波电源加于RC 、RL 串联电路时产生的暂态放电曲线及用示波器测量电路半衰期的方法，加深对电容充、放电规律的认识。
2、观察当方波电源加于RLC 串联电路时产生的阻尼衰减振荡的特性及测量方法。
【试验仪器】信号发生器、双踪数字存储示波器、电阻、电感、电容、导线若干、面包板【实验原理】1. 数字示波器可以观察由信号发生器产生的波形.2. 在由电阻R 及电容C 组成的直流串联电路中，暂态过程即是电容器的充放电过程.充电时)1(τt c e E U --=；放电时，τtc e E U -=·.其中，τ为时间常数，且RC =τ.取对数作出相关图像拟合直线可以求得τ.3. 在由电阻R 、电容C 及电感L 组成的直流串联电路中，根据电阻R 阻值的不同，暂态过程有三种状态，即：欠阻尼、临界阻尼和过阻尼.【实验步骤】1、RC ：（1）选择合适的R 和C 值，根据时间常数，选择合适的方波频率，一般要求方波的周期T ＞10 ，这样能较完整地反映暂态过程，并且选用合适的示波器扫描速度，以完整地显示暂态过程。
（2）把方波信号发生器、电阻R 、电容C ，示波器按图1接线。
（2）选取不同的电阻R ，观察UC 的波形。
并记录二组电阻和电容取不同值时UC 的波形（可拍照反映其差别）。
（4）测量相应的二组半衰期T1/2，求出τ和R 的实验值，并与理论值R 进行比较。
2、RLC ：（1）根据实验选用的电容和电感的值，算出临界电阻的阻值 。
（2）按图3接线,观测欠阻尼状态和过阻尼状态下电容上Uc 的波形。
（拍照）五、实验结果临界0.022uF 10mH 2000Ω六、实验分析示波器要选择合适的扫描速率档位和衰减档位，以显示恰当的波形。
使用双踪示波器要正确接线，注意两通道的接地点应该位于线路的同一点，否则会引起部分电路短路。
接线时要注意信号源和示波器共地。
若图像有分叉、平移或跳动现象，请调节“释抑”和“电平”开关使之稳定误差分析：1. 欠阻尼振荡状态下的电感和电容存在着附加损耗电阻，并且其阻值随着振荡频率的升高而增大．故实际上电路中的等效阻值大于R与用万用表测出的电感阻值之和,故实际测出的时间常数会偏小.2. 数字示波器记录的数据精确度有限，例如对于RC电路，R=1kΩ的情况，时间的最小精度为0.000004s，电压的最小精度为0.004v；且有时无法显示细微的区别，可能会出现多个时间对应同一个电压值的情况.3. 数字示波器系统存在内部系统误差.4. 外界扰动信号会对示波器产生影响.5. 电器元件使用时间过长，可能造成相应的参数有误差，例如定值电阻阻值可能变大.6. 电源电压不稳定.。
RCRLC电路的暂态过程在电路分析中，RC和RLC电路是两种常见的电路类型。
RC电路由一个电阻和一个电容器组成；RLC电路由一个电阻、电感器和电容器组成。
在这两种电路中，可以观察到暂态过程，也就是初始状态到恢复稳态的过程。
接下来我们将重点讨论RC电路和RLC电路的暂态过程。
首先，我们来讨论RC电路的暂态过程。
当RC电路开始工作时，初始电压通过电阻和电容器进行放电。
初始时，电容器上的电压等于电压源提供的电压，而电流经过电阻器。
然后，根据基尔霍夫电压定律，电容器电压和电阻电流之和等于电源电压。
这导致电压和电流随着时间的推移而逐渐减小，直到达到稳态。
在暂态过程中，电容器的电压和电阻的电流满足以下方程：Vc(t)=V0*e^-(t/(RC))I(t)=I0*e^-(t/(RC))其中，Vc(t)表示电容器的电压随时间的变化，V0是初始电压，t是时间，R是电阻值，C是电容器的电容值。
I(t)表示电阻的电流随时间的变化，I0是初始电流。
从上述方程中可以看出，电容器的电压和电阻的电流随着时间不断减小，且速度随时间的增加而减小。
在t=0时刻，电容器的电压等于初始电压V0，而电阻的电流等于初始电流I0。
随着时间的推移，电压和电流以指数速度减小。
当t趋于无穷大时，电容器的电压和电阻的电流趋于0，电路达到稳态。
接下来我们来讨论RLC电路的暂态过程。
与RC电路类似，RLC电路的暂态过程也涉及电感器和电容器。
当RLC电路开始工作时，电感器和电容器都储存了一定的能量。
在暂态过程中，电容器的电压和电感器的电流随时间的变化遵循以下方程：Vc(t)=V0*e^-(t/(RC))I(t)=I0*e^-(t/(RC))+(V0-Vc(t))/L其中，Vc(t)表示电容器的电压随时间的变化，V0是初始电压，t是时间，R是电阻值，C是电容器的电容值。
I(t)表示电感器的电流随时间的变化，I0是初始电流，L是电感器的电感值。
从上述方程中可以看出，与RC电路不同，RLC电路中的电压和电流是相互影响的。
