锁相环及其在电路中的运用

什么是电子电路中的锁相环及其应用电子电路中的锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用的反馈控制电路，用于将输入信号的相位与频率与参考信号的相位与频率同步，从而实现信号的稳定性和精确性。

锁相环在通信、计算机、音频处理等领域都有重要的应用。

一、锁相环的工作原理锁相环主要由相位比较器（Phase Detector）、环形数字控制振荡器（VCO）和低通滤波器（LPF）组成。

相位比较器用来比较输入信号和参考信号的相位差，输出一个宽度等于相位差的脉冲信号。

VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率，使其与参考信号的频率和相位同步。

LPF用来滤除VCO输出信号中的高频成分，保证输出的稳定性。

二、锁相环的应用1. 通信领域：在数字通信系统中，锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。

通过锁相环可以实现对时钟信号的稳定传输，提高通信系统的可靠性和容错性。

2. 音频处理：在音频设备中，锁相环被用于时钟同步和抖动消除。

通过锁相环可以实现音频数据的同步传输和精确抖动控制，提高音质和信号稳定性。

3. 数字系统：在数字系统中，锁相环可用于时钟恢复、频率合成和位钟提取等方面。

通过锁相环可以实现对时钟信号的稳定提取和精确合成，确保系统的可靠运行。

4. 频率调制与解调：在调制与解调系统中，锁相环被应用于频偏补偿和相位同步。

通过锁相环可以实现对信号频偏和相位偏移的补偿，保证调制与解调的准确性和稳定性。

5. 频谱分析：锁相环还可以应用于频谱分析仪中，通过锁相环可以实现频率分析的准确性、稳定性和精确性。

三、锁相环的特点1. 稳定性：锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步，从而提高信号的稳定性。

2. 精确性：锁相环可以通过精确的相位比较和频率调节，实现对信号相位和频率的精确控制，提高信号处理的准确性。

3. 自适应性：锁相环可以根据输入信号和参考信号的变化自动调节，适应不同输入条件下的信号同步要求。

锁相环的组成和原理及应用一.锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。

锁相环路是一种反馈控制电路，简称锁相环(PLL)。

锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。

因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。

锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。

锁相环通常由鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三部分组成，锁相环组成的原理框图如图8-4-1所示。

锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD(t)电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC(t)，对振荡器输出信号的频率实施控制。

二.锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。

鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：(8-4-1)(8-4-2)式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。

则模拟乘法器的输出电压uD为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压uC(t)。

即uC(t)为：(8-4-3)式中的ωi为输入信号的瞬时振荡角频率，θi(t)和θO(t)分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即(8-4-4)则，瞬时相位差θd为(8-4-5)对两边求微分，可得频差的关系式为(8-4-6)上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，uc(t)为恒定值。

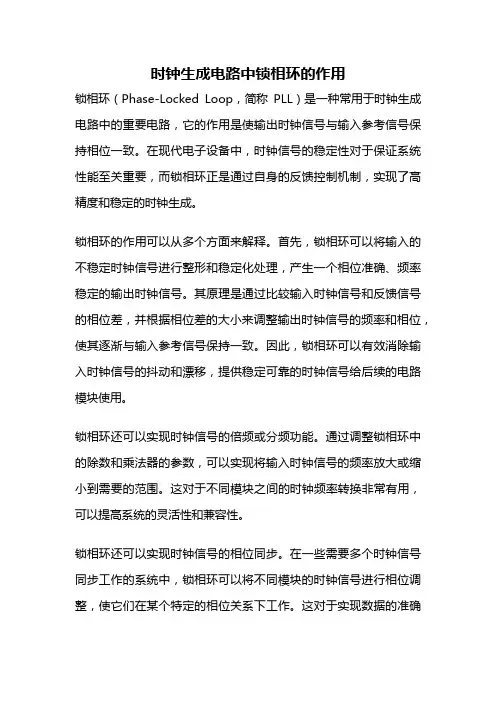

时钟生成电路中锁相环的作用锁相环（Phase-Locked Loop，简称PLL）是一种常用于时钟生成电路中的重要电路，它的作用是使输出时钟信号与输入参考信号保持相位一致。

在现代电子设备中，时钟信号的稳定性对于保证系统性能至关重要，而锁相环正是通过自身的反馈控制机制，实现了高精度和稳定的时钟生成。

锁相环的作用可以从多个方面来解释。

首先，锁相环可以将输入的不稳定时钟信号进行整形和稳定化处理，产生一个相位准确、频率稳定的输出时钟信号。

其原理是通过比较输入时钟信号和反馈信号的相位差，并根据相位差的大小来调整输出时钟信号的频率和相位，使其逐渐与输入参考信号保持一致。

因此，锁相环可以有效消除输入时钟信号的抖动和漂移，提供稳定可靠的时钟信号给后续的电路模块使用。

锁相环还可以实现时钟信号的倍频或分频功能。

通过调整锁相环中的除数和乘法器的参数，可以实现将输入时钟信号的频率放大或缩小到需要的范围。

这对于不同模块之间的时钟频率转换非常有用，可以提高系统的灵活性和兼容性。

锁相环还可以实现时钟信号的相位同步。

在一些需要多个时钟信号同步工作的系统中，锁相环可以将不同模块的时钟信号进行相位调整，使它们在某个特定的相位关系下工作。

这对于实现数据的准确采样和处理非常重要，可以避免因时钟相位不一致而引起的数据错误和时序问题。

除了以上的基本功能，锁相环在实际应用中还有许多衍生和扩展的功能。

例如，锁相环可以通过引入额外的相位调整电路，实现对输入信号相位的连续调节，从而达到相位延迟或相位提前的效果。

这在一些需要实时调整相位的应用中非常有用，如通信系统中的相位调制和解调。

锁相环还可以通过引入滤波器和自适应控制算法，提高系统对噪声和干扰的抑制能力，进一步提高时钟信号的稳定性和抗干扰能力。

这对于提高系统的抗干扰性和抗噪声性能非常重要，尤其是在高速通信和精密测量等领域。

锁相环在时钟生成电路中的作用是非常重要的。

它可以实现时钟信号的整形、稳定化和倍频分频，实现时钟信号的相位同步，并具备一定的相位调节和抗干扰能力。

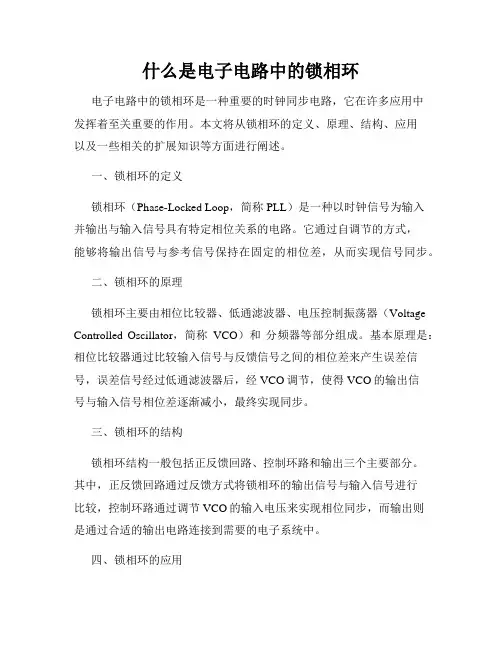

什么是电子电路中的锁相环电子电路中的锁相环是一种重要的时钟同步电路，它在许多应用中发挥着至关重要的作用。

本文将从锁相环的定义、原理、结构、应用以及一些相关的扩展知识等方面进行阐述。

一、锁相环的定义锁相环（Phase-Locked Loop，简称PLL）是一种以时钟信号为输入并输出与输入信号具有特定相位关系的电路。

它通过自调节的方式，能够将输出信号与参考信号保持在固定的相位差，从而实现信号同步。

二、锁相环的原理锁相环主要由相位比较器、低通滤波器、电压控制振荡器（Voltage Controlled Oscillator，简称VCO）和分频器等部分组成。

基本原理是：相位比较器通过比较输入信号与反馈信号之间的相位差来产生误差信号，误差信号经过低通滤波器后，经VCO调节，使得VCO的输出信号与输入信号相位差逐渐减小，最终实现同步。

三、锁相环的结构锁相环结构一般包括正反馈回路、控制环路和输出三个主要部分。

其中，正反馈回路通过反馈方式将锁相环的输出信号与输入信号进行比较，控制环路通过调节VCO的输入电压来实现相位同步，而输出则是通过合适的输出电路连接到需要的电子系统中。

四、锁相环的应用1. 时钟恢复：在数字通信中，锁相环广泛应用于时钟恢复电路，通过提取同步数据信号中的时钟信号来保证数据正确解调，并实现数据的精确定时。

2. 信号调制与解调：在无线通信、调频广播等领域，锁相环可用于信号调制与解调，提高信号传输质量。

3. 晶体振荡器（Crystal Oscillator，简称XO）稳定化：锁相环可以使XO的输出信号与参考信号同步，并通过VCO的调节来实现频率的稳定和精确定时。

4. 时钟分频与倍频：通过锁相环实现时钟信号的分频与倍频，可以为各种电子系统提供匹配的时钟信号。

五、锁相环的扩展知识1. 频率合成：锁相环可以通过控制VCO的输入电压来实现不同频率的合成输出。

2. 锁定范围与捕获范围：锁相环的锁定范围与捕获范围分别指的是它在输入信号频率发生变化时的稳定性能和锁定速度。

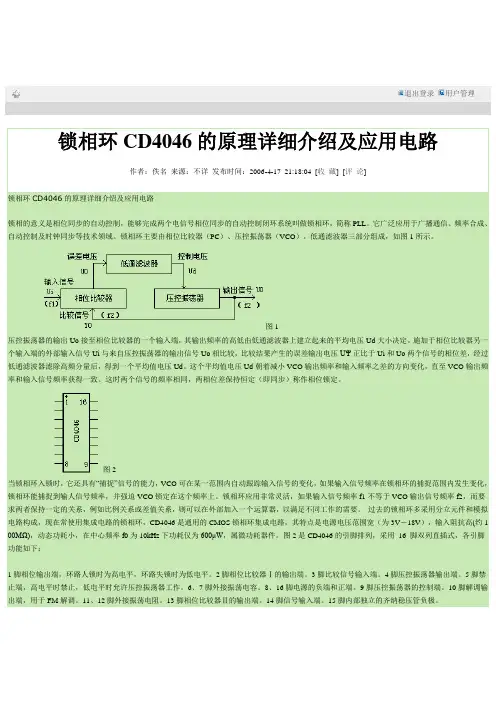

退出登录用户管理锁相环CD4046的原理详细介绍及应用电路作者：佚名来源：不详发布时间：2006-4-17 21:18:04 [收藏] [评论]锁相环CD4046的原理详细介绍及应用电路锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。

它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。

锁相环主要由相位比较器（PC）、压控振荡器（VCO）。

低通滤波器三部分组成，如图1所示。

图1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。

施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。

这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。

这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

图2当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。

锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。

过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约1 00MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。

图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。

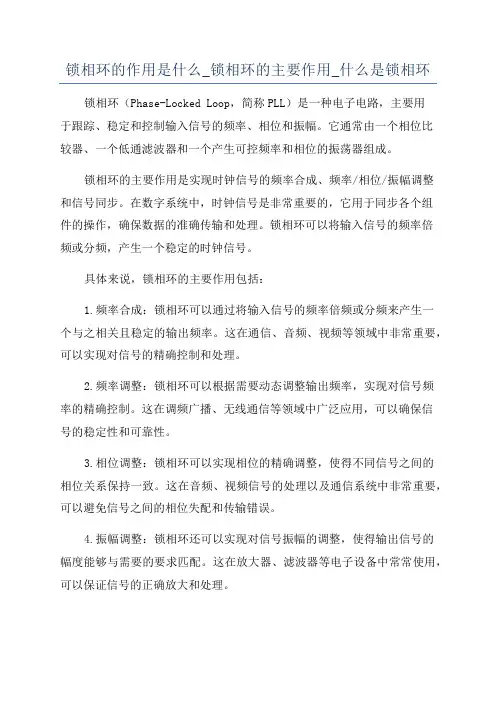

锁相环的作用是什么_锁相环的主要作用_什么是锁相环锁相环（Phase-Locked Loop，简称PLL）是一种电子电路，主要用于跟踪、稳定和控制输入信号的频率、相位和振幅。

它通常由一个相位比较器、一个低通滤波器和一个产生可控频率和相位的振荡器组成。

锁相环的主要作用是实现时钟信号的频率合成、频率/相位/振幅调整和信号同步。

在数字系统中，时钟信号是非常重要的，它用于同步各个组件的操作，确保数据的准确传输和处理。

锁相环可以将输入信号的频率倍频或分频，产生一个稳定的时钟信号。

具体来说，锁相环的主要作用包括：1.频率合成：锁相环可以通过将输入信号的频率倍频或分频来产生一个与之相关且稳定的输出频率。

这在通信、音频、视频等领域中非常重要，可以实现对信号的精确控制和处理。

2.频率调整：锁相环可以根据需要动态调整输出频率，实现对信号频率的精确控制。

这在调频广播、无线通信等领域中广泛应用，可以确保信号的稳定性和可靠性。

3.相位调整：锁相环可以实现相位的精确调整，使得不同信号之间的相位关系保持一致。

这在音频、视频信号的处理以及通信系统中非常重要，可以避免信号之间的相位失配和传输错误。

4.振幅调整：锁相环还可以实现对信号振幅的调整，使得输出信号的幅度能够与需要的要求匹配。

这在放大器、滤波器等电子设备中常常使用，可以保证信号的正确放大和处理。

5.信号同步：锁相环可以将输入信号的相位与输出信号的相位进行同步，使得信号的时序保持一致。

这在通信和数字系统中非常重要，可以确保各个组件的操作步调一致，避免信号的漂移和失真。

总之，锁相环通过控制振荡器的频率和相位，以及通过比较器和滤波器的反馈机制，实现对输入信号的精确跟踪和稳定控制。

它在各种电子设备和系统中起到非常重要的作用，保证了信号的稳定性、准确性和可靠性。

锁相环实验报告锁相环实验报告一、实验目的本次实验的目的是了解锁相环（PLL）的原理和应用，掌握PLL电路的设计和调试方法，以及了解PLL在通信系统中的应用。

二、实验原理1. PLL原理锁相环是一种基于反馈控制的电路，由比例积分环节、相位检测器、低通滤波器和振荡器等组成。

其基本原理是将输入信号与参考信号进行比较，并通过反馈调整振荡频率，使得输入信号与参考信号同步。

2. PLL应用PLL广泛应用于通信系统中，如频率合成器、时钟恢复器、数字调制解调器等。

三、实验设备和材料1. 实验仪器：示波器、函数发生器等。

2. 实验元件：电阻、电容等。

四、实验步骤1. 搭建PLL电路并连接到示波器上。

2. 调节函数发生器输出正弦波作为参考信号，并将其输入到PLL电路中。

同时，在函数发生器上设置另一个正弦波作为输入信号，并将其连接到PLL电路中。

3. 调节PLL参数，包括比例积分系数和低通滤波器截止频率等，使得输入信号与参考信号同步。

4. 观察示波器上的输出波形，记录下PLL参数的取值。

五、实验结果与分析1. 实验结果通过调节PLL参数，成功实现了输入信号与参考信号的同步，并在示波器上观察到了稳定的输出波形。

记录下了PLL参数的取值，如比例积分系数和低通滤波器截止频率等。

2. 实验分析通过本次实验，我们深入了解了锁相环的原理和应用，并掌握了PLL电路的设计和调试方法。

同时，我们也了解到PLL在通信系统中的重要作用，如时钟恢复、数字调制解调等。

六、实验结论本次实验成功地实现了输入信号与参考信号的同步，并掌握了PLL电路的设计和调试方法。

同时也加深对于PLL在通信系统中应用的认识。

七、实验注意事项1. 在搭建电路时应注意接线正确性。

2. 在调节PLL参数时应注意逐步调整，避免过度调整导致系统失控。

3. 在观察示波器输出波形时应注意放大倍数和时间基准设置。

晶振锁相环的原理与应用1. 简介晶振锁相环（Phase Locked Loop，PLL）是一种常用的电子电路，用于将一个参考频率和一个输入频率进行相位和频率的同步。

它由相位比较器、低通滤波器、倍频器和控制电压源等组成，广泛应用于通信、计算机、音频设备等领域。

2. 原理晶振锁相环的工作原理可以简单概括为以下几个步骤：•相位比较器（Phase Comparator）：将参考频率和输入频率进行相位比较，产生一个误差信号。

•低通滤波器（Low Pass Filter）：对误差信号进行滤波，得到一个平滑的控制电压。

•倍频器（Multiplier）：将输入频率与控制电压相乘，得到一个倍频的信号。

•控制电压源（Control Voltage Source）：根据倍频信号调整参考频率，使其与输入频率同步。

3. 应用晶振锁相环在电子电路中有广泛的应用，下面列举几个常见的应用场景：3.1 时钟同步在许多数字系统中，需要对时钟信号进行同步，晶振锁相环可以将一个稳定的参考时钟与系统中的时钟进行同步。

它可以减小时钟误差，提高系统的精确性和稳定性。

3.2 频率合成晶振锁相环可以将一个较低的频率合成成一个较高的频率。

这在通信系统中常用于频率合成器、频率变换器等设备上。

晶振锁相环可以实现高精度的频率合成，保证通信设备的稳定性。

3.3 信号恢复在信号传输过程中，由于信号噪声、衰减等因素，信号可能会变得不稳定。

晶振锁相环可以通过同步技术，将失真的信号恢复为原始的稳定信号。

这在通信设备、音频设备等领域中特别重要。

3.4 频率调制晶振锁相环可以将一个输入频率调制到一个不同的频率。

这在调制解调器、调频电台等设备中广泛应用。

晶振锁相环可以实现精确的频率调制，保证通信设备的稳定性和可靠性。

3.5 相位调制晶振锁相环还可以实现相位调制。

相位调制在无线通信、雷达系统等领域中有广泛的应用。

晶振锁相环可以实现相位调制的精确控制，提高系统的性能和可靠性。

锁相环的基本原理和应用1. 什么是锁相环锁相环（Phase-Locked Loop，简称PLL）是一种电路模块，其基本原理是通过对输入信号和参考信号的相位进行比较和调节，以使输出信号与参考信号保持稳定的相位差。

锁相环广泛应用于通信、测量、频率合成等领域，因其能够实现信号调频、时钟控制等功能而备受关注。

2. 锁相环的基本结构锁相环由相位比较器（Phase Comparator）、环路滤波器（Loop Filter）、振荡器（VCO）和分频器（Divider）组成。

其基本结构如下所示：•相位比较器：相位比较器用于比较输入信号和参考信号的相位差，并产生一个与相位差成正比的控制电压。

•环路滤波器：环路滤波器用于平滑相位比较器输出的控制电压，并将其转换成稳定的直流电压。

•振荡器：振荡器根据环路滤波器输出的控制电压来调节其输出频率，使其与参考信号频率保持一致。

•分频器：分频器将振荡器输出的信号进行频率分频，以产生一个与参考信号频率一致且稳定的输出信号。

3. 锁相环的工作过程锁相环的工作过程可以分为四个阶段：捕获（Capture）、跟踪（Track）、保持（Hold）和丢失（Lose）四个阶段。

•捕获阶段：在捕获阶段，锁相环通过不断调节VCO的频率，使其与参考信号频率逐渐接近，并将相位差逐渐减小。

•跟踪阶段：当锁相环的输出频率与参考信号频率相等时，进入跟踪阶段。

在该阶段，VCO的频率和相位与输入信号保持一致。

•保持阶段：在保持阶段，锁相环维持着与输入信号相同的相位和频率。

任何相位和频率的变化都会通过反馈回路进行补偿。

•丢失阶段：如果输入信号的频率超出锁相环的捕获范围，锁相环无法跟踪该信号，进入丢失阶段。

在该阶段，锁相环输出的信号频率与输入信号频率不一致。

4. 锁相环的应用锁相环在各个领域有着广泛的应用，下面列举几个常见的应用：•频率合成器：锁相环可以将稳定的参考频率合成为其他频率，广泛用于通信、雷达、测量等领域。

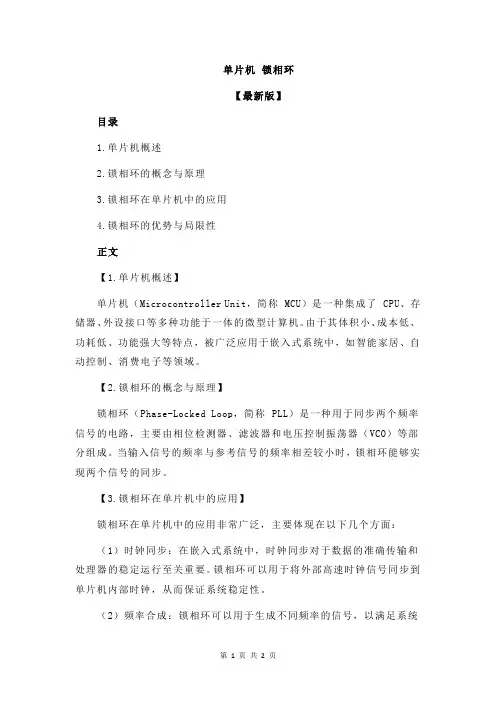

单片机锁相环【最新版】目录1.单片机概述2.锁相环的概念与原理3.锁相环在单片机中的应用4.锁相环的优势与局限性正文【1.单片机概述】单片机（Microcontroller Unit，简称 MCU）是一种集成了 CPU、存储器、外设接口等多种功能于一体的微型计算机。

由于其体积小、成本低、功耗低、功能强大等特点，被广泛应用于嵌入式系统中，如智能家居、自动控制、消费电子等领域。

【2.锁相环的概念与原理】锁相环（Phase-Locked Loop，简称 PLL）是一种用于同步两个频率信号的电路，主要由相位检测器、滤波器和电压控制振荡器（VCO）等部分组成。

当输入信号的频率与参考信号的频率相差较小时，锁相环能够实现两个信号的同步。

【3.锁相环在单片机中的应用】锁相环在单片机中的应用非常广泛，主要体现在以下几个方面：（1）时钟同步：在嵌入式系统中，时钟同步对于数据的准确传输和处理器的稳定运行至关重要。

锁相环可以用于将外部高速时钟信号同步到单片机内部时钟，从而保证系统稳定性。

（2）频率合成：锁相环可以用于生成不同频率的信号，以满足系统中多种信号的需求。

（3）通信领域：在无线通信中，锁相环可以用于实现信号的同步和解调，提高通信质量。

【4.锁相环的优势与局限性】锁相环的优势主要体现在以下几个方面：（1）同步精度高：锁相环能够实现输入信号与参考信号的精确同步，提高系统性能。

（2）适应性强：锁相环能够适应不同频率信号的同步需求，具有较广泛的应用范围。

然而，锁相环也存在一定的局限性：（1）对输入信号质量要求较高：当输入信号质量较差时，锁相环的同步性能会受到影响。

（2）易受干扰：锁相环的工作原理使其容易受到外部干扰，如电磁干扰等。

综上所述，锁相环在单片机中具有广泛的应用，可以实现时钟同步、频率合成等功能。

简述锁相环的作用
锁相环是一种非常重要的元件，它可以用于控制和稳定电路中的信号。

它是一种环形电路，其中包含输入和输出信号，也称为“循环”。

它的作用在于当输入信号受到干扰或变得不稳定时，将其转换为一种称为“谐波”的正弦波样的输出信号。

这种输出信号可以保持稳定，同时满足要求的变化率。

除了稳定和控制信号之外，锁相环还可以用于精确测量和调制信号。

锁相环可以比较输入信号和内部或外部参考信号，根据比较结果将信号变换成更加精确的信号。

此外，锁相环也可以用来调制信号，将原始信号改变成更加适用于某种特定应用的信号，如数字信号。

锁相环通常由三个主要部件组成：一个振荡电路、一个比较器和一个控制部件。

振荡电路通过将信号转换成另一种形式来处理输入信号。

比较器用于比较输入信号和内部或外部参考信号，以便生成调节信号。

最后，控制部件用于响应调节信号，以调整振荡电路，以确保输出信号的稳定性。

总的来说，锁相环的作用是稳定和控制电路中的信号，以及精确测量和调制信号。

它可以检测输入信号的质量，并将其调整为符合某种要求的输出信号，从而实现精确的控制和测量。

锁相环的原理、电路构成及其在电路设计中作用锁相：相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL（Phase Locked Loop）。

它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。

构成：锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成。

锁相环可以分为模拟锁相环和数字锁相环。

在电路设计中的作用：自动完成两个电信号的相位的同步。

锁相环:为无线电发射中使频率较为稳定的一种方法,主要有VCO(压控振荡器)和PLL IC（机电自动化控制系统）,压控振荡器给出一个信号,一部分作为输出,另一部分通过分频与PLL IC所产生的本振信号作相位比较,为了保持频率不变,就要求相位差不发生改变,如果有相位差的变化,则PLL IC的电压输出端的电压发生变化,去控制VCO,直到相位差恢复,达到锁频的目的。

它是能使受控振荡器的频率和相位均与输入信号保持确定关系的闭环电子电路。

鉴相器（又称相位比较器）用来鉴别输入信号Ui与输出信号Uo之间的相位差，并输出误差电压Ud 。

Ud 中的噪声和干扰成分被低通性质的环路滤波器滤除，形成压控振荡器的控制电压Uc。

Uc作用于压控振荡器的结果是把它的输出振荡频率f拉向环路输入信号频率fi，当二者相等时，环路被锁定，称为入锁。

维持锁定的直流控制电压由鉴相器提供，因此鉴相器的两个输入信号间留有一定的相位差。

环路滤波器它是滤波器中的一种类型，因为这种滤波器使用在环路中，因此得名环路滤波器，它是PLL(锁相环)电路中的重要组成部分，具有低通性质，滤除Ud 中的噪声和干扰成分。

压控振荡器指输出频率与输入控制电压有对应关系的振荡电路(VCO)，频率是输入信号电压的函数的振荡器VCO，振荡器的工作状态或振荡回路的元件参数受输入控制电压的控制，就可构成一个压控振荡器。

在锁相环环路中，输入控制电压是误差信号电压，压控振荡器是环路中的一个受控部件。

锁相环技术原理及fpga实现一、锁相环技术原理锁相环（Phase Locked Loop，PLL）是一种电路技术，用于在输入信号与参考信号之间产生固定的相位关系。

它由一个相位比较器、一个低通滤波器和一个控制电压源组成。

1. 相位比较器相位比较器是锁相环的核心部件，用于比较输入信号和参考信号的相位差。

常见的有两种类型：单极性和双极性。

单极性相位比较器只能检测到一个方向的相位差，而双极性可以检测两个方向的相位差。

2. 低通滤波器低通滤波器用于对比较结果进行平滑处理，去除高频噪声和不稳定因素。

3. 控制电压源控制电压源根据低通滤波器输出的直流电压来调整VCO（VoltageControlled Oscillator）的频率。

当输入信号与参考信号之间存在相位差时，控制电压源会调整VCO输出频率使其与参考信号同步。

二、FPGA实现FPGA（Field Programmable Gate Array）是一种可编程逻辑芯片，可以被重新编程以实现各种功能。

在FPGA中实现锁相环的过程主要包括以下几个步骤：1. 时钟分频器首先需要将输入信号进行分频，使其与参考信号具有相同的频率。

这可以通过时钟分频器实现，FPGA中常见的时钟分频器有计数器和DDS（Direct Digital Synthesis）。

2. 相位比较器相位比较器可以采用XOR门或D触发器等逻辑门电路实现。

其中XOR门可以检测到单极性相位差，而D触发器可以检测到双极性相位差。

3. 低通滤波器低通滤波器可以使用FPGA中的数字滤波器实现，常见的有FIR （Finite Impulse Response）和IIR（Infinite Impulse Response）滤波器。

4. 控制电压源控制电压源通常由DAC（Digital-to-Analog Converter）实现，将数字控制信号转换为模拟电压输出。

这个电压输出会通过OPA （Operational Amplifier）放大并接入VCO来调整其输出频率。

时钟生成电路中锁相环的作用锁相环（Phase-Locked Loop，简称PLL）是一种常用的电路，广泛应用于时钟生成电路中。

它的作用是将输入信号与本地参考信号进行比较，通过调整输出信号的相位和频率，使得输出信号与参考信号保持同步。

锁相环具有很多优点，比如稳定性高、抗干扰能力强等，因此被广泛应用于通信、计算机、音视频等领域。

锁相环的基本结构包括相位比较器、低通滤波器、控制电压源和振荡器等组成。

相位比较器是锁相环的核心部件，用于比较输入信号和参考信号的相位差，并输出一个误差信号。

低通滤波器用于平滑误差信号，控制电压源则根据误差信号的大小和方向来调整振荡器的频率和相位。

振荡器则根据控制电压的变化来产生输出信号，使其与参考信号同步。

锁相环的作用主要有以下几个方面：1. 频率合成：锁相环可以将输入信号的频率倍频或分频，生成更高或更低的频率。

通过调整锁相环的除数和倍数，可以实现对输入信号频率的精确控制。

这在时钟生成电路中非常重要，因为很多设备和系统都需要特定的时钟频率来同步操作。

2. 相位同步：锁相环能够将输入信号的相位与参考信号保持同步。

当输入信号的相位发生变化时，锁相环会自动调整输出信号的相位，使其与参考信号保持一致。

这对于需要精确相位同步的应用非常重要，比如数据通信系统中的时钟恢复和同步。

3. 抑制噪声：锁相环可以通过低通滤波器来抑制输入信号中的噪声，从而提高系统的抗干扰能力。

低通滤波器能够滤除高频噪声，使得输出信号更加稳定和可靠。

4. 跟踪速度：锁相环可以根据输入信号的变化快速调整输出信号的相位和频率，以保持与参考信号的同步。

这使得锁相环能够迅速跟踪输入信号的变化，适应不同的工作条件和环境。

5. 稳定性：锁相环具有很好的稳定性，能够在一定范围内自动调整输出信号的相位和频率，以保持与参考信号的同步。

这使得锁相环在各种工作条件下都能够提供稳定可靠的时钟信号。

锁相环在时钟生成电路中起着至关重要的作用。

它能够将输入信号的频率和相位进行精确控制，使得输出信号与参考信号保持同步。

8．4锁相环电路及其应用8．4．1锁相环的组成和工作原理1．锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。

锁相环路是一种反馈控制电路，简称锁相环（PLL）。

锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。

因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。

锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。

锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。

锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成u（t）电压信号输出，该信号经低D（t），对振荡器输出信号的频率通滤波器滤波后形成压控振荡器的控制电压uC实施控制。

2．锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。

鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：（8-4-1）（8-4-2）为压控振荡器在输入控制电压为零或为直流电压时的振荡角频式中的ω为：率，称为电路的固有振荡角频率。

则模拟乘法器的输出电压uD用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压uC （t）。

即uC（t）为：（8-4-3）式中的ωi 为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即（8-4-4）则，瞬时相位差θd为（8-4-5）对两边求微分，可得频差的关系式为（8-4-6）上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，uc（t）为恒定值。

锁相环电路设计与应用锁相环（Phase-Locked Loop，PLL）是一种常见的电路设计和应用，广泛应用于通信、计算机、音频、视频、测量等领域。

本文将介绍PLL的基本原理、电路设计以及应用。

一、PLL的基本原理PLL是一种反馈控制系统，通过比较两个输入信号的相位差，并根据差异信号来调整时钟信号的相位和频率，使得输出信号与输入信号同步，以稳定输出信号的相位和频率。

PLL通常由以下几个主要组成部分构成：1. 相频比较器（Phase/Frequency Detector，PFD）：将输入信号与反馈信号进行比较，产生差异信号。

2. 电压控制振荡器（Voltage-Controlled Oscillator，VCO）：根据差异信号调整输出信号的频率和相位。

3. 低通滤波器（Low-Pass Filter，LPF）：用于滤除VCO输出信号中的高频噪声。

4. 分频器（Divider）：将VCO输出信号进行频率分频。

PLL的工作原理如下：1.将输入信号与反馈信号经过PFD进行比较，得到差异信号。

差异信号表示输入信号与反馈信号之间的相位差和频率差。

2.差异信号经过低通滤波器进行滤波，得到一个DC信号，用于表示相位差和频率差。

3.DC信号经过增益放大后，作为控制信号输入到VCO中。

VCO输出的信号经过分频器进行频率分频，再与输入信号进行比较，形成反馈信号。

4.反馈信号经过低通滤波器进行滤波，形成新的输入信号，进一步调整VCO输出的相位和频率，使得输出信号与输入信号同步。

二、PLL的电路设计PLL的电路设计需要考虑以下几个方面：1.选择合适的PFD：根据输入信号的特点选择合适的PFD，常见的有异或门和锁相比较器等。

2.设计合适的滤波器：根据设计要求，设计合适的低通滤波器，用于滤除VCO输出信号中的高频噪声。

3.选择合适的VCO：根据设计要求选择合适的VCO，考虑信号频率范围、线性度、功耗等因素。

4.确定适当的分频比：根据设计要求确定适当的分频比，实现对输出信号频率的控制。

DSP原理及应用：锁相环的作用1. 锁相环(SPLL)的概念锁相环（PLL）是一种电子电路，它能够在输入信号的基础上生成具有特定相位关系的输出信号。

数字信号处理（DSP）是一种用于处理和分析数字信号的技术。

在本文中，我们将探讨DSP原理及应用中锁相环的作用。

2. 锁相环在DSP中的作用在数字信号处理中，锁相环广泛应用于时钟恢复、频率合成和相位调整等领域。

下面列出了锁相环在DSP中的主要应用：•时钟恢复：在数字通信中，接收端需要恢复出发送端的时钟信息。

由于噪声和传输中的时钟抖动等因素，接收端的时钟可能会有一定的偏移。

锁相环通过比较接收到的数字信号与本地时钟的相位差，自动调整本地时钟的频率和相位，以实现时钟恢复。

•频率合成：在数字信号处理系统中，有时需要生成特定频率的时钟信号或基带信号。

锁相环可以通过调节其自由运行振荡器（VCO）的频率和相位，实现生成所需频率的信号。

•相位调整：在一些特定应用中，需要对信号进行相位调整，以满足特定的要求。

锁相环可以通过控制自由运行振荡器的相位，对信号进行精确的相位调整。

3. 锁相环的工作原理锁相环基本由三个主要部分组成：相位检测器（PD）、低通滤波器（LPF）和自由运行振荡器（VCO）。

下面对锁相环的工作原理进行详细说明：•相位检测器：相位检测器比较输入信号与反馈信号的相位差，并将其转化为电压或数字信号输出。

常见的相位检测器有边沿触发相位检测器和采样相位检测器等。

相位检测器的输出信号表示输入信号与反馈信号之间的相位差。

•低通滤波器：锁相环的输出信号被发送到一个低通滤波器进行滤波处理。

滤波器的作用是去除高频噪声，使得锁相环能够稳定地锁定到输入信号的频率和相位。

•自由运行振荡器：自由运行振荡器是锁相环的核心部分，它的频率和相位可以通过反馈信号进行调整。

自由运行振荡器的输出信号作为反馈信号输入到相位检测器，与输入信号进行相位比较。

通过不断调整自由运行振荡器的频率和相位，锁相环最终能够锁定到输入信号的频率和相位。

退出登录用户管理锁相环CD4046的原理详细介绍及应用电路作者：佚名来源：不详发布时间：2006-4-17 21:18:04 [收藏] [评论]锁相环CD4046的原理详细介绍及应用电路锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。

它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。

锁相环主要由相位比较器（PC）、压控振荡器（VCO）。

低通滤波器三部分组成，如图1所示。

图1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。

施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。

这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。

这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

图2当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。

锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。

过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约1 00MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。

图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。

为什么在电路中要使用锁相环锁相环（Phase-Locked Loop，简称PLL）是一种常见的电路技术，广泛应用于通信、数字信号处理、时钟同步等领域。

它的主要功能是对输入信号与本地信号进行频率和相位的比较和调整，以实现信号的同步和稳定。

以下将从几个方面探讨为什么在电路中要使用锁相环。

一、频率合成在通信和无线电领域，频率合成是非常重要的。

锁相环可以实现频率的精确合成，即将一个低频的、不稳定的参考信号转换为一个高频的、稳定的输出信号。

这在无线电发射器的调频合成、数字时钟和音频设备的频率合成等方面都具有重要的应用。

通过锁相环实现的频率合成，保证了通信信号的稳定性和一致性。

二、时钟恢复与同步在数字信号处理中，如数字音频和视频应用，锁相环可用于时钟恢复和同步。

数字音频和视频信号通常会经过采样和编码，然后传输或存储，在接收端或播放端需要恢复正确的时序和同步。

锁相环可以根据输入信号的相位和频率信息，对局部时钟进行控制，使其与输入信号保持同步。

这样可以避免时钟偏移和抖动，确保音频和视频的清晰和准确性。

三、抖动抑制在电路中，信号的抖动是指其相位或频率发生的随机变化。

抖动会导致信号的不稳定和失真，影响系统的性能。

锁相环可以通过负反馈控制的方式，抑制信号的抖动。

它能够实时监测输入信号的相位差，通过调整本地信号的相位和频率，使得输入和输出信号保持一致，从而达到抖动抑制的目的。

四、频率偏移测量在一些应用中，需要测量输入信号的频率偏移。

锁相环可以通过频率和相位的比较，得到输入信号的频率偏移值。

这对于频率校准和误差检测非常有用。

例如，在GPS定位系统中，锁相环可以用于测量接收信号的频率偏移，并进行纠正，提高定位的准确性。

总结起来，锁相环在电路中的应用非常广泛。

它能够实现频率合成、时钟同步、抖动抑制和频率偏移测量等功能，为各种电子设备和通信系统提供了稳定和可靠的信号处理能力。

随着技术的不断发展，对锁相环的研究和应用也在不断深入，相信在未来的发展中，锁相环将发挥更加重要的作用。
