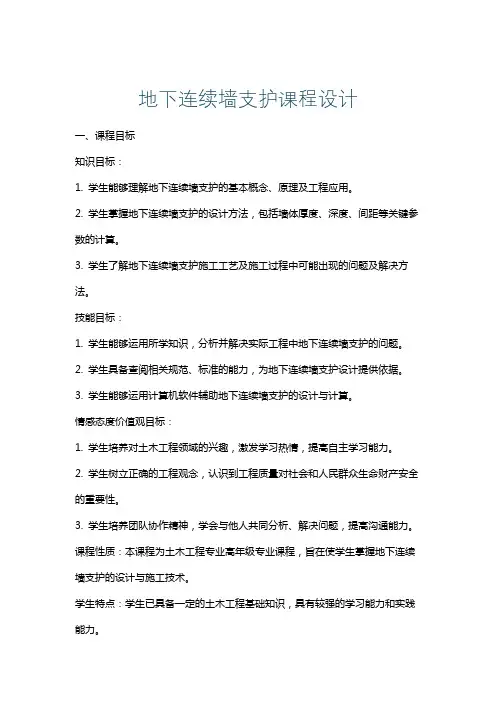

地下连续墙支护课程设计一、课程目标知识目标：1. 学生能够理解地下连续墙支护的基本概念、原理及工程应用。

2. 学生掌握地下连续墙支护的设计方法，包括墙体厚度、深度、间距等关键参数的计算。

3. 学生了解地下连续墙支护施工工艺及施工过程中可能出现的问题及解决方法。

技能目标：1. 学生能够运用所学知识，分析并解决实际工程中地下连续墙支护的问题。

2. 学生具备查阅相关规范、标准的能力，为地下连续墙支护设计提供依据。

3. 学生能够运用计算机软件辅助地下连续墙支护的设计与计算。

情感态度价值观目标：1. 学生培养对土木工程领域的兴趣，激发学习热情，提高自主学习能力。

2. 学生树立正确的工程观念，认识到工程质量对社会和人民群众生命财产安全的重要性。

3. 学生培养团队协作精神，学会与他人共同分析、解决问题，提高沟通能力。

课程性质：本课程为土木工程专业高年级专业课程，旨在使学生掌握地下连续墙支护的设计与施工技术。

学生特点：学生已具备一定的土木工程基础知识，具有较强的学习能力和实践能力。

教学要求：结合实际工程案例，注重理论与实践相结合，提高学生的实际操作能力和解决实际问题的能力。

通过本课程的学习，使学生具备从事地下连续墙支护工程设计、施工和管理的能力。

二、教学内容1. 地下连续墙支护概述：介绍地下连续墙支护的定义、发展历程、优缺点及适用范围。

教材章节：第一章 地下连续墙支护概述2. 地下连续墙支护设计原理：讲解地下连续墙的受力分析、设计原理及关键参数计算。

教材章节：第二章 地下连续墙设计原理3. 地下连续墙施工工艺：介绍地下连续墙的施工流程、施工方法及施工中常见问题及解决措施。

教材章节：第三章 地下连续墙施工工艺4. 地下连续墙施工质量控制：讲解地下连续墙施工质量控制要点、检测方法及验收标准。

教材章节：第四章 地下连续墙施工质量控制5. 地下连续墙支护工程案例：分析典型地下连续墙支护工程案例，使学生了解实际工程中的应用。

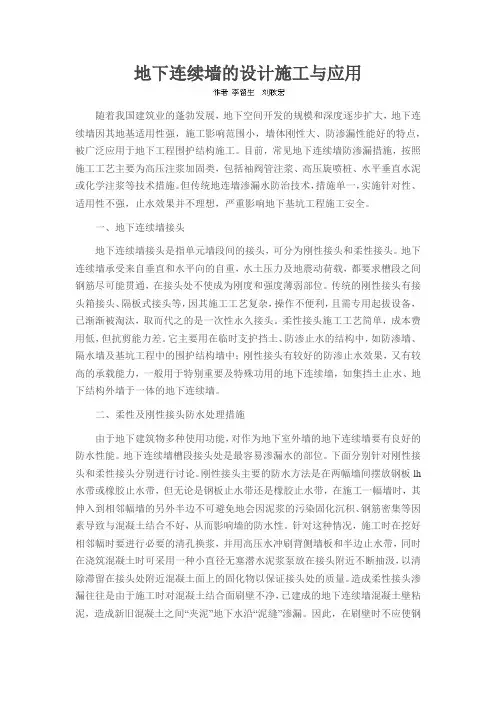

地下连续墙的设计施工与应用随着我国建筑业的蓬勃发展，地下空间开发的规模和深度逐步扩大，地下连续墙因其地基适用性强，施工影响范围小，墙体刚性大、防渗漏性能好的特点，被广泛应用于地下工程围护结构施工。

目前，常见地下连续墙防渗漏措施，按照施工工艺主要为高压注浆加固类，包括袖阀管注浆、高压旋喷桩、水平垂直水泥或化学注浆等技术措施。

但传统地连墙渗漏水防治技术，措施单一，实施针对性、适用性不强，止水效果并不理想，严重影响地下基坑工程施工安全。

一、地下连续墙接头地下连续墙接头是指单元墙段间的接头，可分为刚性接头和柔性接头。

地下连续墙承受来自垂直和水平向的自重，水土压力及地震动荷载，都要求槽段之间钢筋尽可能贯通，在接头处不使成为刚度和强度薄弱部位。

传统的刚性接头有接头箱接头、隔板式接头等，因其施工工艺复杂，操作不便利，且需专用起拔设备，已渐渐被淘汰，取而代之的是一次性永久接头。

柔性接头施工工艺简单，成本费用低，但抗剪能力差。

它主要用在临时支护挡土、防渗止水的结构中，如防渗墙、隔水墙及基坑工程中的围护结构墙中；刚性接头有较好的防渗止水效果，又有较高的承载能力，一般用于特别重要及特殊功用的地下连续墙，如集挡土止水、地下结构外墙于一体的地下连续墙。

二、柔性及刚性接头防水处理措施由于地下建筑物多种使用功能，对作为地下室外墙的地下连续墙要有良好的防水性能。

地下连续墙槽段接头处是最容易渗漏水的部位。

下面分别针对刚性接头和柔性接头分别进行讨论。

刚性接头主要的防水方法是在两幅墙间摆放钢板lh 水带或橡胶止水带，但无论是钢板止水带还是橡胶止水带，在施工一幅墙时，其伸入到相邻幅墙的另外半边不可避免地会因泥浆的污染固化沉积、钢筋密集等因素导致与混凝土结合不好，从而影响墙的防水性。

针对这种情况，施工时在挖好相邻幅时要进行必要的清孔换浆，并用高压水冲刷背侧墙板和半边止水带，同时在浇筑混凝土时可采用一种小直径无塞潜水泥浆泵放在接头附近不断抽汲，以清除滞留在接头处附近混凝土面上的固化物以保证接头处的质量。

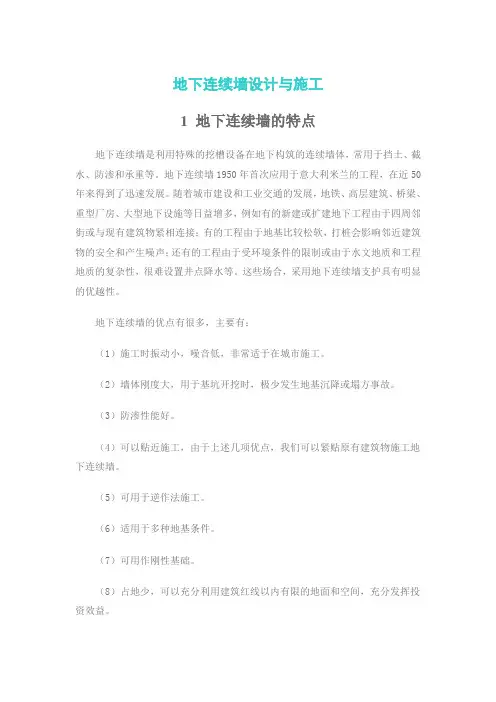

地下连续墙设计与施工1 地下连续墙的特点地下连续墙是利用特殊的挖槽设备在地下构筑的连续墙体，常用于挡土、截水、防渗和承重等。

地下连续墙1950年首次应用于意大利米兰的工程，在近50年来得到了迅速发展。

随着城市建设和工业交通的发展，地铁、高层建筑、桥梁、重型厂房、大型地下设施等日益增多，例如有的新建或扩建地下工程由于四周邻街或与现有建筑物紧相连接；有的工程由于地基比较松软，打桩会影响邻近建筑物的安全和产生噪声；还有的工程由于受环境条件的限制或由于水文地质和工程地质的复杂性，很难设置井点降水等。

这些场合，采用地下连续墙支护具有明显的优越性。

地下连续墙的优点有很多，主要有：（1）施工时振动小，噪音低，非常适于在城市施工。

（2）墙体刚度大，用于基坑开挖时，极少发生地基沉降或塌方事故。

（3）防渗性能好。

（4）可以贴近施工，由于上述几项优点，我们可以紧贴原有建筑物施工地下连续墙。

（5）可用于逆作法施工。

（6）适用于多种地基条件。

（7）可用作刚性基础。

（8）占地少，可以充分利用建筑红线以内有限的地面和空间，充分发挥投资效益。

（9）工效高，工期短，质量可靠，经济效益高。

地下连续墙的缺点主要有：（1）在一些特殊的地质条件下（如很软的淤泥质土，含漂石的冲积层和超硬岩石等），施工难度很大。

（2）如果施工方法不当或地质条件特殊，可能出现相邻槽段不能对齐和漏水的问题。

（3）地下连续墙如果用作临时的挡土结构，比其它方法的费用要高些。

（4）在城市施工时，废泥浆地处理比较麻烦。

2 地下连续墙的适用条件地下连续墙是一种比钻孔灌筑桩和深层搅拌桩造价昂贵的结构形式，其在基础工程中的适用条件有：1 基坑深度≥10m；2 软土地基或砂土地基；3 在密集的建筑群中施工基坑，对周围地面沉降、建筑物的沉降要求须严格限制时，宜用地下连续墙；4 围护结构与主体结构相结合，用作主体结构的一部分，对抗渗有较严格要求时，宜用地下连续墙；5 采用逆作法施工，内衬与护壁形成复合结构的工程。

目录一工程概况................................................................................................................................ - 1 - 二工程地质条件........................................................................................................................ - 1 - 三支护方案选型........................................................................................................................ - 1 - 四地下连续墙结构设计............................................................................................................ - 2 -1 确定荷载，计算土压力：............................................................................................ -2 -γ，平均粘聚力c，平均内摩檫角ϕ..... - 2 -1.1计算○1○2○3○4○5○6层土的平均重度1.2 计算地下连续墙嵌固深度................................................................................... - 2 -1.3 主动土压力与水土总压力计算........................................................................... - 3 -2 地下连续墙稳定性验算................................................................................................ - 5 -2.1 抗隆起稳定性验算............................................................................................... - 5 -2.2基坑的抗渗流稳定性验算.................................................................................... - 6 -3 地下连续墙静力计算.................................................................................................... - 7 -3.1 山肩邦男法........................................................................................................... - 7 -3.2开挖计算................................................................................................................ - 9 -4 地下连续墙配筋.......................................................................................................... - 11 -4.1 配筋计算............................................................................................................. - 11 -4.2 截面承载力计算................................................................................................ - 12 - 参考文献.................................................................................................................................... - 12 -一工程概况拟建的钦州市妇幼保健医院住院大楼,项目地址位于钦州市安州大道与南珠东大街交叉路口东南侧。

地下连续墙设计规范

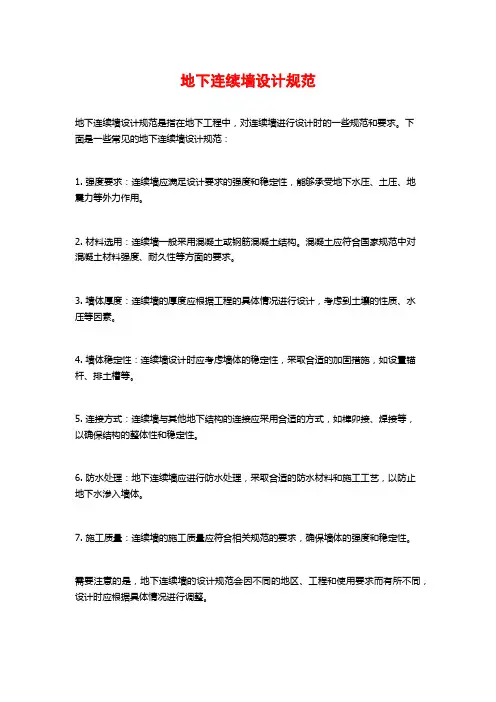

地下连续墙设计规范是指在地下工程中，对连续墙进行设计时的一些规范和要求。

下
面是一些常见的地下连续墙设计规范：
1. 强度要求：连续墙应满足设计要求的强度和稳定性，能够承受地下水压、土压、地
震力等外力作用。

2. 材料选用：连续墙一般采用混凝土或钢筋混凝土结构。

混凝土应符合国家规范中对
混凝土材料强度、耐久性等方面的要求。

3. 墙体厚度：连续墙的厚度应根据工程的具体情况进行设计，考虑到土壤的性质、水
压等因素。

4. 墙体稳定性：连续墙设计时应考虑墙体的稳定性，采取合适的加固措施，如设置锚杆、排土槽等。

5. 连接方式：连续墙与其他地下结构的连接应采用合适的方式，如榫卯接、焊接等，
以确保结构的整体性和稳定性。

6. 防水处理：地下连续墙应进行防水处理，采取合适的防水材料和施工工艺，以防止
地下水渗入墙体。

7. 施工质量：连续墙的施工质量应符合相关规范的要求，确保墙体的强度和稳定性。

需要注意的是，地下连续墙的设计规范会因不同的地区、工程和使用要求而有所不同，设计时应根据具体情况进行调整。

地下连续墙结构设计（荷载、槽幅、导墙、厚度
深度初选）
本文讲解地下连续墙结构设计包括：荷载的确定，地下连续墙槽幅设计，地下连续墙导墙
的设计，地下连续墙厚度深度初选。

一、荷载确定
（一）施工阶段
基坑开挖水土压力；施工荷载，若采用逆作法考虑上部结构自重。

（二）使用阶段
水土压力；主体结构传递的恒载和活载。

水土压力的确定是荷载确定的关键！！！
水土压力的计算规定
1．粘性土按水土合算，非粘性土按水土分算，按水土分算时，应考虑地下水是否有渗流。

2. 土压力分布模式：泰沙基试验
3.某些规范规定土压力分布应按入土深度和墙体侧向位移选用。

如《港口工程地下连续墙结构设计与施工规程》（JTJ 303- 2003），《上海市基坑工程设计规程》等。

二、槽幅设计
（一）槽幅：一次成槽的槽壁长度
槽壁长度；槽段划分
（二）槽壁长度确定规定
槽壁长度应与成槽机械尺寸成模数关系，最小不小于机械的尺寸，最大尺寸由槽壁稳定性确定。

目前常用为3~6m,一般不超过8m。

（三）槽幅稳定性验算
梅耶霍夫经验公式法
非粘性土的经验公式
（四）槽段划分
考虑的因素
成槽施工顺序；连续墙接头形式；主体结构布置及设缝要求
三、导墙设计
四、连续墙厚度深度初选
1、连续墙厚度依据不同阶段的受力、变形和裂缝控制要求确定，常用规格600、800、1000、1200mm；
2、连续墙的入土深度（基坑地面以下的深度）与基坑深度之比，称为入土径比，据经验依据地质条件取0.7~1.0；
3、可用古典稳定判别方法——板桩稳定平衡状态法得出初值。

古典稳定判别方法。

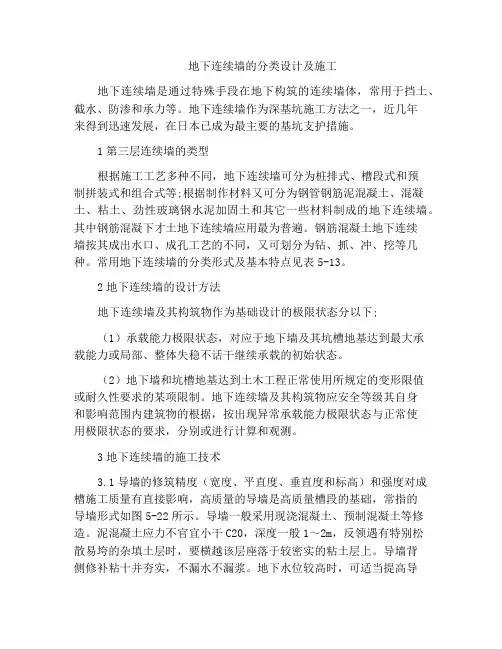

地下连续墙的分类设计及施工地下连续墙是通过特殊手段在地下构筑的连续墙体，常用于挡土、截水、防渗和承力等。

地下连续墙作为深基坑施工方法之一，近几年来得到迅速发展，在日本已成为最主要的基坑支护措施。

1第三层连续墙的类型根据施工工艺多种不同，地下连续墙可分为桩排式、槽段式和预制拼装式和组合式等;根据制作材料又可分为钢管钢筋泥混凝土、混凝土、粘土、劲性玻璃钢水泥加固土和其它一些材料制成的地下连续墙。

其中钢筋混凝下才土地下连续墙应用最为普遍。

钢筋混凝土地下连续墙按其成出水口、成孔工艺的不同，又可划分为钻、抓、冲、挖等几种。

常用地下连续墙的分类形式及基本特点见表5-13。

2地下连续墙的设计方法地下连续墙及其构筑物作为基础设计的极限状态分以下;（1）承载能力极限状态，对应于地下墙及其坑槽地基达到最大承载能力或局部、整体失稳不话干继续承载的初始状态。

（2）地下墙和坑槽地基达到土木工程正常使用所规定的变形限值或耐久性要求的某项限制。

地下连续墙及其构筑物应安全等级其自身和影响范围内建筑物的根据，按出现异常承载能力极限状态与正常使用极限状态的要求，分别或进行计算和观测。

3地下连续墙的施工技术3.1导墙的修筑精度（宽度、平直度、垂直度和标高）和强度对成槽施工质量有直接影响，高质量的导墙是高质量槽段的基础，常指的导墙形式如图5-22所示。

导墙一般采用现浇混凝土、预制混凝土等修造。

泥混凝土应力不官宜小干C20，深度一般1～2m，反领遇有特别松散易垮的杂填土层时，要横越该层座落于较密实的粘土层上。

导墙背侧修补粘十并夯实，不漏水不漏浆。

地下水位较高时，可适当提高导墙面高度，沙石保证泥浆液面高出地下水位不小于1.0m，以保护槽壁稳定。

导墙内墙面平行交叉点于地下连续墙外环，对轴线距离的容许偏差一般在正负10mm以内。

导墙空心混凝土拆模后，应立即在墙间加撑。

养护其间，炼钢厂不能在导墙旁行走，导墙旁不能堆满重物，防止导墙变形、开裂和移位。

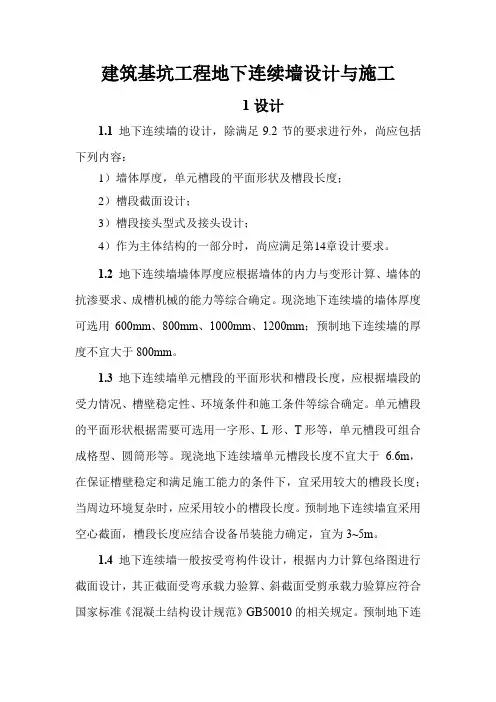

建筑基坑工程地下连续墙设计与施工1设计1.1地下连续墙的设计，除满足9.2节的要求进行外，尚应包括下列内容：1）墙体厚度，单元槽段的平面形状及槽段长度；2）槽段截面设计；3）槽段接头型式及接头设计；4）作为主体结构的一部分时，尚应满足第14章设计要求。

1.2地下连续墙墙体厚度应根据墙体的内力与变形计算、墙体的抗渗要求、成槽机械的能力等综合确定。

现浇地下连续墙的墙体厚度可选用600mm、800mm、1000mm、1200mm；预制地下连续墙的厚度不宜大于800mm。

1.3地下连续墙单元槽段的平面形状和槽段长度，应根据墙段的受力情况、槽壁稳定性、环境条件和施工条件等综合确定。

单元槽段的平面形状根据需要可选用一字形、L形、T形等，单元槽段可组合成格型、圆筒形等。

现浇地下连续墙单元槽段长度不宜大于 6.6m，在保证槽壁稳定和满足施工能力的条件下，宜采用较大的槽段长度；当周边环境复杂时，应采用较小的槽段长度。

预制地下连续墙宜采用空心截面，槽段长度应结合设备吊装能力确定，宜为3~5m。

1.4地下连续墙一般按受弯构件设计，根据内力计算包络图进行截面设计，其正截面受弯承载力验算、斜截面受剪承载力验算应符合国家标准《混凝土结构设计规范》GB50010的相关规定。

预制地下连续墙尚应进行起吊和运输阶段的内力、变形计算和裂缝验算。

1.5基坑环境保护要求高或地下连续墙防水质量要求高时，遇到基坑开挖深度范围存在较厚的软土、易坍塌土层、或渗透系数大的粉土、砂土层，宜采用槽壁预加固措施。

槽壁加固宜采用垂直度高、搭接好的水泥土桩，地下连续墙两侧应同时设置。

1.6地下连续墙槽段接头可分为柔性接头和刚性接头，柔性接头可采用锁口管接头、波形管接头、楔形接头、工字钢接头、钢筋混凝土预制接头、预制地下连续墙现浇接头等；刚性接头可采用穿孔钢板接头、钢筋承插式接头等。

1.7地下连续墙槽段接头根据构造便于施工、满足防渗设计要求等原则选用，一般采用普通的柔性接头；当防水要求较高时，宜采用工字钢接头；当根据结构受力特性需形成整体时，槽段间宜采用刚性接头，并根据实际受力状态验算槽段接头承载力。

地下连续墙结构设计计算1.地下忍受连续墙承受侧向压力计算（1）砖墙承受侧向压力抵挡包括土压力、水压力及基坑周围的建筑物与施工过程中的荷载所引起的侧向压力。

对有人防要求的地下室还需考虑核爆等效静荷载外侧压力。

（2）计算地下连续墙结构的整体稳定性，确定外立面入土深度时。

作用在墙体上十压力瓦片分布模式∶墙外侧（即迎土侧）可取主动土压力，墙内侧（即开挖侧）基坑开挖面以下可取被动土压力。

（3）计算地下室"逆作法"施工阶段的地下连续墙内力与变形时，墙外侧在基坑三角形开挖面以上一般适于主动土压力按直线增加的三角形分布计算，基坑开挖面以下取基坑开挖土的主动面处压力计算值按矩形分布。

栅栏内侧在基坑开挖面以下被动土体锐角以十体弹性抗力的弹簧刚度代替。

（4）计算发展阶段使用地下室的地下连续墙与内衬墙组成复合式外墙内力与变形时，墙外侧在地下室底板面以上可取静止土压力，按直线增加的三角形分布，地下室底板面以下取地下室底板面处静止压力计算值按矩形分布。

栏杆内侧地下室底板底面以下被动土体仍以土体弹性抗力的弹簧刚度代替。

对于有人防要求的地下室还需外侧核战等效静荷载的考虑压力。

（5）主动土压力、被动土压力、静止土压力及水压力等按本手册第2.6章中土压力计算理论公式计算。

核爆等效静荷载晓的外侧压力按人民防空地下室设计规范（GB50038--94）规定取值。

2.地下连续墙人土深度的确定通过基坑的抗倾覆（即踢脚）、抗隆起、抗渗流及基坑底抗水蒸汽稳定性验算，确认墙体入土深度（即嵌固深度），上述验算，按本手册第2章和第6章有关内容进行，同时考虑到连续墙作为地下室结构的一部分，可需与建筑物的沉降相协调，墙底端一般要埋设在压缩性小的硬土层上。

当压缩性小的硬土层埋置较深、软弱土层较厚时，在地底满足地下连续墙整个稳定性人土深度要求下，也可采取一部分墙段埋置在压缩小埋置的硬土层上，另一部分墙段按整个稳定性要求入土深度确定墙埋置深度，此时必须间隔布置，钢筋其转角处槽段墙体必须落置在硬土层上，且在地下连续墙顶部设置吊挂压顶梁，吊挂墙顶压顶梁需按未落至硬土层上的墙段传来的荷载，计算确定其截面尺寸与配筋。

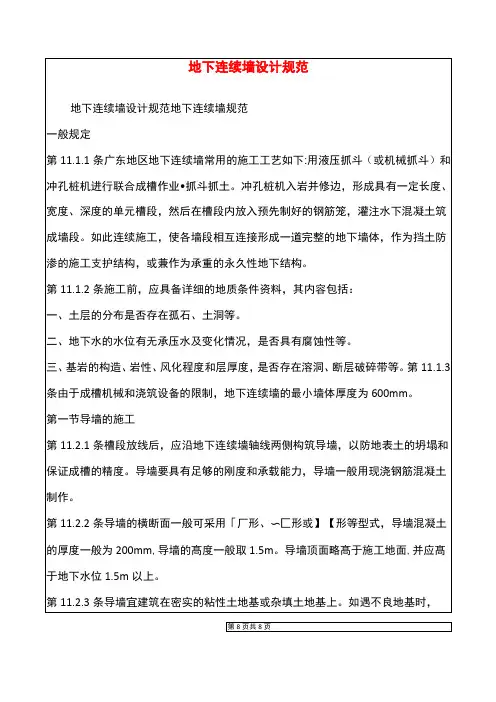

第11.3.5条成槽机抓斗在成槽过程中必须保证垂直均匀地上下，尽量减少对侧壁的扰动。

第11.3.6条如遇坍孔，宜回填黄泥，待其自然沉淀后再进行开挖，同时在钢筋笼的靠基坑面上固定一夹板等措施进行处理。

第11.3.7条槽段终槽深度的控制应符合下列要求一、非承重墙的槽段、终槽深度必须保证设计深度。

二、承重墙的槽段终槽深度应根据设计入岩要求，参照地质剖面图上岩层标髙，成槽时的钻进速度和鉴别槽底岩屑样品等综合确定。

第11.3.8条槽段开挖完毕，应检查槽位、槽深、槽宽及槽壁垂直度，合格后方可进行清槽换浆工作。

第11.3.9条槽段的长度、厚度、倾斜度等应符合下列要求一、槽段长度允许偏差土2.0%。

二、槽段厚度允许偏差1.5%、-1.0%。

三、槽段垂直度允许偏差土1/50。

四、墙面上预埋件位置偏差不应大于100mm。

第四节泥浆的拌制和使用第11.4.1条槽段的清底要求：一、承重墙槽底沉碴厚度不应大于100mm。

二、非承重墙槽底沉碴厚度不宜大于300mm。

第11.4.2条除某些土层能自行造浆外，一般应选用优质粘土来制浆，粘土的塑性指数lp>20，含砂率第11.4.3条拌制泥浆前，应根据地质条件、成槽方法和用途等进行泥浆配合比试验，试验合格后，方可使用。

第11.4.4条泥浆池的容积应不小于每一单元槽段挖土量的2倍。

第11.4.5条槽内泥浆面应髙于地下水位0.5m以上，亦不应低于导墙顶面0.3m.第11.4.6条清孔后距孔底0.21m处的泥浆比重应控制在1.1左右对于土质较差的砂土层和砂夹卵石层，清孔后孔底泥浆的比重宜为1.151.25，清孔后孔底泥浆的含砂率应W10%，度应W28s。

第五节钢筋笼制安第11.5.1条地下墙的钢筋笼规格和尺寸应考虑单元槽段、接头形式及现场的起重能力等。

钢筋的净距应大于3倍粗骨料粒径，并应在制作现场成形和预留插放混凝土导管的位置。

钢筋笼如分节制作，可采用搭接接头，接头位置和长度应满足混凝土结构设计规范的要求。

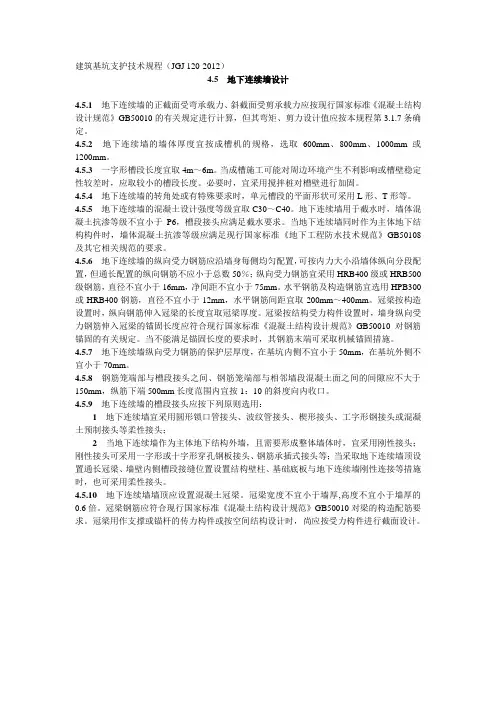

建筑基坑支护技术规程（JGJ 120-2012）4.5 地下连续墙设计4.5.1地下连续墙的正截面受弯承载力、斜截面受剪承载力应按现行国家标准《混凝土结构设计规范》GB50010的有关规定进行计算，但其弯矩、剪力设计值应按本规程第3.1.7条确定。

4.5.2地下连续墙的墙体厚度宜按成槽机的规格，选取600mm、800mm、1000mm或1200mm。

4.5.3一字形槽段长度宜取4m～6m。

当成槽施工可能对周边环境产生不利影响或槽壁稳定性较差时，应取较小的槽段长度。

必要时，宜采用搅拌桩对槽壁进行加固。

4.5.4地下连续墙的转角处或有特殊要求时，单元槽段的平面形状可采用L形、T形等。

4.5.5地下连续墙的混凝土设计强度等级宜取C30～C40。

地下连续墙用于截水时，墙体混凝土抗渗等级不宜小于P6，槽段接头应满足截水要求。

当地下连续墙同时作为主体地下结构构件时，墙体混凝土抗渗等级应满足现行国家标准《地下工程防水技术规范》GB50108及其它相关规范的要求。

4.5.6地下连续墙的纵向受力钢筋应沿墙身每侧均匀配置，可按内力大小沿墙体纵向分段配置，但通长配置的纵向钢筋不应小于总数50％；纵向受力钢筋宜采用HRB400级或HRB500级钢筋，直径不宜小于16mm，净间距不宜小于75mm。

水平钢筋及构造钢筋宜选用HPB300或HRB400钢筋，直径不宜小于12mm，水平钢筋间距宜取200mm～400mm。

冠梁按构造设置时，纵向钢筋伸入冠梁的长度宜取冠梁厚度。

冠梁按结构受力构件设置时，墙身纵向受力钢筋伸入冠梁的锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010对钢筋锚固的有关规定。

当不能满足锚固长度的要求时，其钢筋末端可采取机械锚固措施。

4.5.7地下连续墙纵向受力钢筋的保护层厚度，在基坑内侧不宜小于50mm，在基坑外侧不宜小于70mm。

4.5.8钢筋笼端部与槽段接头之间、钢筋笼端部与相邻墙段混凝土面之间的间隙应不大于150mm，纵筋下端500mm长度范围内宜按1：10的斜度向内收口。

地下连续墙结构设计地下连续墙结构是一种常用的地下工程支护结构，广泛应用于地下室、地下通道、地下车库等工程中。

其主要作用是承担地下水压、土压、荷载以及地震力等荷载，保证地下工程的稳定和安全运行。

本文将对地下连续墙结构的设计进行详细介绍。

一、地下连续墙结构的类型1.刚性墙刚性墙一般采用混凝土或钢筋混凝土浇筑，墙体厚度较大、刚度较高，能够有效抵抗土体的侧压力和水压力，适用于水土条件较好的地区。

2.柔性墙柔性墙采用钢板桩或钢筋混凝土桩制作，墙体较薄、柔度较大，适应于非均质土层和地下水位变化较大的情况。

3.组合墙组合墙是刚性墙和柔性墙相结合，常用的组合方式有刚柔组合墙、柔刚组合墙和刚柔刚组合墙等，根据具体工程要求选择不同的组合形式。

二、地下连续墙结构的设计要点1.墙体厚度的确定墙体厚度的确定应综合考虑土层的性质、设计荷载、地下水位等因素，一般要求墙体厚度能够承受土压力、水压力和地震力等荷载。

2.地下水处理地下水处理是地下连续墙结构设计的重要环节，包括地下水排泄和地下水降低两方面。

地下水排泄通过构筑物背后的排水系统将地下水排出；地下水降低则通过降低围护结构周围的地下水位来减少地下水的渗流压力。

3.墙体强度验算墙体强度验算是地下连续墙结构设计的核心，主要包括极限强度验算和变形控制。

极限强度验算要求墙体能够承受设计荷载，在外力作用下不会产生破坏或失稳。

变形控制要求墙体在外荷载和地震作用下的变形能够控制在合理的范围内，以确保结构的安全性和使用性能。

4.锚杆设计锚杆作为地下连续墙结构的重要支护部分，能够提供较强的剪切强度和抗拔能力，通过与墙体形成整体承载。

锚杆的设计需要考虑锚杆的长度、直径、材料以及布置方式等因素。

三、地下连续墙结构的施工技术要点1.基坑开挖基坑开挖主要采用机械挖掘，根据土层的性质选择合适的挖掘方式和施工设备。

为了控制基坑的变形和支护结构的稳定，应采用合理的基坑开挖步序和支护方式。

2.基坑支护基坑支护的方式包括垂直支护和水平支护两种。

地下连续墙结构设计与施工规程一、引言地下连续墙是一种常用于地下工程中的支护结构，它能够承受较大的土压力和地下水压力，保证地下工程的安全和稳定。

本文将介绍地下连续墙的设计与施工规程。

二、地下连续墙的设计1. 地下连续墙的类型地下连续墙主要分为钢板桩墙和混凝土墙两种类型。

钢板桩墙适用于较深的基坑，可以承受较大的土压力；混凝土墙适用于较浅的基坑，可以通过在施工过程中进行浇筑而形成坚固的墙体。

2. 地下连续墙的设计步骤（1）确定设计荷载：根据工程所在地的地质条件和工程要求，确定地下水位、土壤类型、土的重度等参数，计算出设计荷载。

（2）选择墙体类型：根据设计荷载和工程要求，选择适当的墙体类型，确定墙体的宽度和厚度。

（3）计算墙体的尺寸：根据设计荷载和墙体类型，计算墙体的尺寸，包括墙体的高度、墙板的厚度等。

（4）设计墙体的钢筋：根据墙体的尺寸和设计荷载，计算墙体的钢筋数量和布置方式，保证墙体的强度和稳定性。

（5）设计墙体连接件：根据墙体的尺寸和设计要求，设计墙体的连接件，包括连接板、锚杆等，确保墙体的连接牢固。

三、地下连续墙的施工规程1. 基坑开挖与处理（1）根据设计要求和地质条件，进行基坑的开挖，注意基坑的坡度和边坡的稳定。

（2）根据基坑的深度和土质情况，采取相应的处理措施，如挡土墙、护坡等，确保基坑的稳定和安全。

2. 墙体施工（1）钢板桩墙的施工：先进行钢板桩的安装，然后进行挖土和灌浆，最后进行钢板桩的拔除，形成连续的墙体。

（2）混凝土墙的施工：先进行模板的安装，然后进行混凝土的浇筑，最后进行模板的拆除，形成连续的墙体。

3. 墙体连接件的安装根据设计要求，安装墙体的连接件，如连接板、锚杆等，确保墙体的连接牢固。

4. 墙体的防水处理根据地下水位和设计要求，对墙体进行防水处理，如加装防水材料、施工防水层等，防止地下水渗透。

5. 墙体的验收与监测在墙体施工完成后，进行墙体的验收和监测，检查墙体的质量和稳定性，确保墙体符合设计要求。

地下连续墙设计规范一、基本原则1.地下连续墙的设计应符合工程的功能要求，具有足够的承载能力和刚度。

2.地下连续墙的设计应考虑施工工艺和现场条件等因素，确保施工的顺利进行。

3.地下连续墙设计应满足相关建筑规范和标准的要求。

二、设计参数1.地下连续墙的设计参数应根据具体的工程要求来确定，包括但不限于墙身长度、厚度、顶部高度等。

2.地下连续墙的设计参数应在保证结构稳定性和承载能力的基础上，尽可能节约材料和降低成本。

三、结构设计1.地下连续墙的结构设计应满足地下工程的要求，包括土压力、水压、荷载等。

2.地下连续墙应具有足够的刚度和稳定性，能够承受荷载和不均匀地表沉降等外力作用。

3.地下连续墙的结构设计应采用合理的墙体布置和连接方式，以确保墙体的整体性和稳定性。

四、材料选用1.地下连续墙的材料应符合相关的建筑规范和标准的要求。

2.地下连续墙的钢筋和混凝土应具备足够的强度和耐久性能。

3.地下连续墙的防水材料和绝缘材料应具备良好的防水和绝缘性能。

五、施工工艺1.地下连续墙的施工工艺应符合相关的建筑规范和标准的要求。

2.地下连续墙的施工应在合适的季节和天气条件下进行，避免因恶劣天气条件导致施工质量不达标。

3.地下连续墙的施工过程应严格控制施工工艺和材料的质量，确保墙体的承载和稳定性能。

六、质量控制1.地下连续墙的质量控制应包括材料的质量检验和施工工艺的监督。

2.地下连续墙的材料应进行合格证明和质量检验，并进行材料试验和检测。

3.地下连续墙的施工工艺应按照施工方案进行监督，确保施工的质量和安全。

七、验收标准1.地下连续墙的验收标准应符合相关的建筑规范和标准的要求。

2.地下连续墙的验收应包括材料的检验和施工质量的验收。

3.地下连续墙的验收应由相关的技术人员进行，确保工程质量的达标和安全。

总结：地下连续墙的设计规范是确保地下工程的顺利进行和结构安全可靠的重要保障。

通过合理的设计参数、结构设计、材料选用、施工工艺、质量控制和验收标准，可以保证地下连续墙具有足够的承载能力和稳定性，同时节约材料和降低成本。

作为基坑围护结构，主要基于强度、变形和稳定性三个大的方面对地下连续墙进行设计和计算，强度主要指墙体的水平和竖向截面承载力、竖向地基承载力；变形主要指墙体的水平变形和作为竖向承重结构的竖向变形；稳定性主要指作为基坑围护结构的整体稳定性、抗倾覆稳定性、坑底抗隆起稳定性、抗渗流稳定性等，稳定性计算方法。

以下针对地下连续墙设计的主要方面进行详述。

一、墙体厚度和槽段宽度地下连续墙厚度一般为0.5～1.2m，而随着挖槽设备大型化和施工工艺的改进，地下连续墙厚度可达2.0m 以上。

日本东京湾新丰洲地下变电站圆筒形地下连续墙的厚度达到了2.40m。

上海世博500kV 地下变电站基坑开挖深度34m，围护结构采用直径130 m 圆筒形地下连续墙，地下连续墙厚度1.2m，墙深57.5m。

在具体工程中地下连续墙的厚度应根据成槽机的规格、墙体的抗渗要求、墙体的受力和变形计算等综合确定。

地下连续的常用墙厚为0.6、0.8、1.0 和 1.2m。

确定地下连续墙单元槽段的平面形状和成槽宽度时需考虑众多因素，如墙段的结构受力特性、槽壁稳定性、周边环境的保护要求和施工条件等，需结合各方面的因素综合确定。

一般来说，壁板式一字形槽段宽度不宜大于6m，T 形、折线形槽段等槽段各肢宽度总和不宜大于6m。

二、地下连续墙的入土深度一般工程中地下连续墙入土深度在10～50m 范围内，最大深度可达150m。

在基坑工程中，地下连续墙既作为承受侧向水土压力的受力结构，同时又兼有隔水的作用，因此地下连续墙的入土深度需考虑挡土和隔水两方面的要求。

作为挡土结构，地下连续墙入土深度需满足各项稳定性和强度要求，作为隔水帷幕，地下连续墙入土深度需根据地下水控制要求确定。

1. 根据稳定性确定入土深度作为挡土受力的围护体，地下连续墙底部需插入基底以下足够深度并进入较好的土层，以满足嵌固深度和基坑各项稳定性要求。

在软土地层中，地下连续墙在基底以下的嵌固深度一般接近或大于开挖深度方能满足稳定性要求。

地下连续墙结构设计一、地下连续墙的设计原则：1.强度和稳定性：连续墙应具有足够的抗弯和抗剪强度，能够抵抗土压力。

2.水密性和防水性：连续墙应能有效防止地下水的渗透和泄漏，保证地下空间的干燥。

3.材料选用：应选择适当的材料，如钢筋混凝土、预应力混凝土等，以保证结构的耐久性和稳定性。

4.施工便利性：设计时应考虑施工的便利性，尽量减少施工过程中的困难和风险。

5.经济性：设计应尽量节约材料使用和减少结构的复杂性，以降低成本。

二、地下连续墙的类型：1.钢筋混凝土连续墙：常用的地下连续墙结构，由预先施工的混凝土板和钢筋构成，可以根据需要进行加固。

2.预应力混凝土连续墙：采用预应力技术施工的连续墙，具有更好的强度和稳定性。

3.桩墙结构：由桩和连续墙组成的结构，适用于土体较松软或需要较高稳定性的地区。

4.深层连续墙：相比于浅层连续墙，深层连续墙具有更好的稳定性和抗冲刷能力，适用于地下水位较高的地区。

三、地下连续墙的设计过程：1.地质勘察：了解地下土层的性质和地下水位，确定地下墙体的形式和尺寸。

2.结构分析：对设计区域进行地下连续墙的力学分析，确定土壤力学参数和施工荷载，确定连续墙的尺寸和加固方式。

3.材料选择：根据连续墙的尺寸和力学要求，选择适当的材料，如混凝土和钢筋等。

4.结构计算：根据连续墙的尺寸和荷载，进行结构计算，包括抗弯强度、抗剪强度、抗倾覆能力等。

5.细部设计：根据结构计算结果，进行连续墙的细部设计，包括钢筋布置、墙体厚度等。

6.施工图设计：根据细部设计结果，进行施工图设计，包括施工步骤、构造细节等。

7.施工监控：在施工过程中，进行施工质量监控，确保施工质量。

四、地下连续墙的施工要点：1.基坑开挖：根据设计要求和现场实际情况，进行基坑的开挖，注意基坑的安全和稳定。

2.降水排水：根据地下水位和基坑情况，采取合理的降水和排水措施，保持基坑的干燥。

3.桩基施工：如果需要桩墙结构，进行桩基的施工，包括桩的打入和加固。
