纸样师必备-详细的女士西服结构制图教程制图依据一、款式分析如图，领型为平驳头，前片为单排钮，前中钉钮2粒，左右各一开袋，装袋盖，领口处收领。
胸省，腰节处收腰省、腹省。
后中开背绕。
袖型为圆装袖，袖口开衩，钉装饰纽扣两粒。
适用原料：各种全毛或毛涤呢绒类等。
二、测量要点衣长：由右颈肩点通过胸高点向下量至手腕3-5cm处。
胸高位：由右颈点量至BP点。
前腰节长：由右颈肩点通过胸高点向下量至腰间最细处。
袖长：由肩胛骨外端量至手腕下2cm。
领围：颈中最细处一周加放3-4cm。
胸围：腋下通过胸围最丰满处，水平围量一周加放12-16cm。
肩宽：从后背左肩胛骨外端点量至右肩胛骨外端点。
结构制图一、女西服前后衣片框架制图1、主要制图公式①.前衣片②.后衣片③.袖片女西服前后衣片框架制图步骤1、前中线2、上平线：垂直于基础直线3、下平线（衣长线）：按衣长规格平行于上平线4、腰节线：按制图规格计算5、止口线：取2.3cm前中线量进6、摆缝直线（前胸围大）：按1/4胸围+0.5cm，由叠门线量出。
7、直开领深线：按1/5领围，由上平线量出。
8、劈门线：取1.5cm，由前中线量出。
9、横开领宽线：按1/5领围+0.2cm，由叠门线量出。
10、劈门斜线：通过劈门线与直开领深线的交点、胸围与量门线的交点，两点连。
11、肩斜点：按15：6的比值确定前肩斜度，前肩宽按1/2肩-0.7cm，由叠门线出。
12、袖窿深线（胸围线）：按1/6胸围+2cm，由肩端点量下。
13、胸宽线：按1/6胸围+1.5cm。
13、后中线：垂直相交于上干线和衣长线。
14、摆缝宜线（后胸围大）按1/4胸围-0.5cm。
15、后直开领深线：取2cm，由上平线量下。
16、后横开领宽线：按1/5领围+0.5cm，由后中线量进。
17、肩斜线：按15：5的比值确定后肩斜度，后小肩取前小肩+0.7cm。
18、背宽线：按1/6胸围+2.2cm。
女西装前后衣片结构轮廓图前后衣片的结构制图顺序1、前领圈线：在横开领宽线上，取直开领深的2/3（由上干线量下），取劈门线与直开领深线的交点，然后两点连成一线。

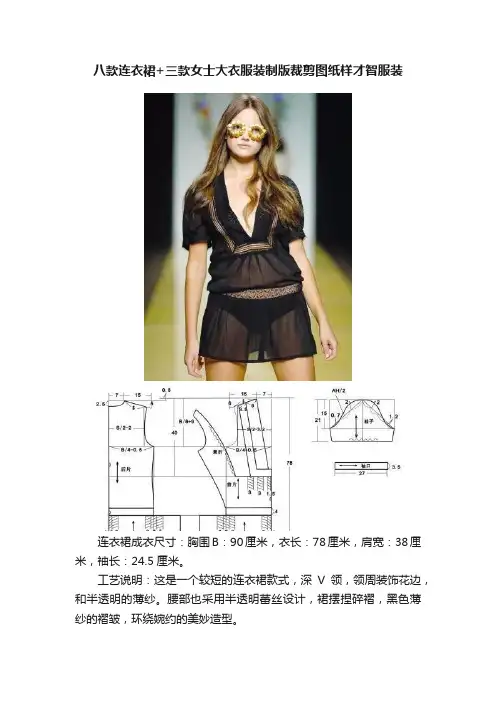

八款连衣裙+三款女士大衣服装制版裁剪图纸样才智服装连衣裙成衣尺寸：胸围B：90厘米，衣长：78厘米，肩宽：38厘米，袖长：24.5厘米。
工艺说明：这是一个较短的连衣裙款式，深V领，领周装饰花边，和半透明的薄纱。
腰部也采用半透明蕾丝设计，裙摆捏碎褶，黑色薄纱的褶皱，环绕婉约的美妙造型。
02工艺尺寸：胸围B：90厘米，腰围：74厘米,底摆：132厘米，衣长：85厘米。
工艺说明：这款抹胸式连衣裙非常简单，也可以如裁剪图中增加一些设计细节。
03连衣裙成衣尺寸：胸围B：90厘米，衣长：90厘米，肩宽：38厘米。
工艺说明：这是一款H型的直筒连衣裙，前中用黑色的撸条做装饰，裙摆轻微聚褶。
采用印花的雪纺纱制作。
04宽松型斜门襟连衣裙，简洁的款式，腰部的装束起到画龙点睛的作用。
规格：胸围（B）92厘米，领围（N）38厘米，肩宽（S）35厘米，衣裙长（L）100厘米。
用料：144厘米（门幅）*180厘米。
工艺要求：胸围放松量8厘米。
胸省分解至袖窿与侧缝起翘内。
宽腰身腰节束装饰宽腰带，腰带净宽8厘米。
斜门襟，左襟止口过中心位14厘米。
05简洁的款式，领口设计配荷叶边很有特色，外加花边的装饰，显得靓丽而高雅。
规格：胸围（B）90厘米，肩宽（S）39厘米，衣长（L）55厘米，腰围（W）74厘米，袖长（SL）8厘米，袖口（CF）15厘米。
用料：114厘米（门幅）*100厘米。
工艺要求：胸围放松量6厘米。
胸省分解至袖窿与侧缝起翘内，肩点向下8厘米开领口。
大领口连肩部加菏叶边，净宽8厘米，折叠量是前后领口的1.5倍。
与领口重叠4厘米，外面贴装饰花边。
衣身下摆加装饰花边。
此款式采用有弹性的面料较好。
06此款连衣裙设计风格粗纩，面料采用了多种颜色混合的花色面料，增加了设计中设计中民族风格的表达。
本款裙装的特色在于肩部与袖子，落肩的款式将肩线与领口统一起来，与袖子轻松的结合，带来了宽松的视觉效果。
在这个炎热的夏天，宽松飘逸的长裙让街头的女士倍添清爽与洒脱。
第二章女上装的样板设计第一节四开身女上装结构图的绘制方法一、刀背缝女西服此例服装为紧身造型，典型的四开身款式结构，前、后身分别有刀背缝，单排1粒扣，直下摆，平驳头西服领，双嵌线带袋盖挖袋，两片袖，袖口有开衩。
1．成品规格的制定根据国家号型标准中的中间标准体160∕84A的主要控制部位尺寸，确定成品规格尺寸如下：部位 后衣长 胸围 总肩宽袖长 袖口尺寸 60 94 39 56 132．衣身结构衣身结构图借助日本文化式女子原型绘制而成，原型的胸围尺寸是84cm。
制图过程中B 采用的是成品尺寸，即包括松量。
• 袖笼深：西装的袖笼深要在原型基础上加深一定的数值，以适合人体的活动和穿着状态，原则上前、后袖笼深的下落量应相等。
• 胸省量：考虑到穿着的舒适性、活动量和亚洲人的体型特点，以及工艺的处理，原型中的胸省要作一定的分散处理，一部分省量转移到前中心线，一部分放松在袖窿中。
• 衣身的分割线：在服装设计中，分割线在考虑结构的同时，更多的要表现分割线条形状、块面的立体美感，因此在制图时要注意分割线的位置、走势、弯度等的变化，以达到最好的视觉效果。
• 腰省量的分配：人体的胸围和腰围有一定的差量，合理分配省量的大小可以更好地达到造型效果。
不论是原型，还是成衣，腰省的总省量就是胸腰差量。
腰省量并非沿腰围一周平均分配的，一般后腰省量和前腰省量之比约为6:4。
前侧片转化过程见下图，①从结构图中取出前侧片，②将①中的袖窿省合并，③完成前侧片的净板。
3．领子驳领是西服的特有领型结构，各部位名称如下图所示。
4．袖片的结构袖子的造型款式很多，但衣袖一般不能单独决定其造型，而需要考虑服装的整体平衡。
因此，就女西服上装的特点来说，要求合体、平挺、舒展，西服袖型也要做得合身、有型，所以其造型种类就有一定的局限性。
两片袖是正装的基本袖型。
用内、外两片有弯度的袖片组合起来，形成一个略带弯度的圆筒形，这样稍加处理而成的衣袖外型能很好、很自然地符合手臂形态。
80例夏季连衣裙纸样图,纯干货!连衣裙
纸样
服装纸样，也称服装样板或服装模板，做服装纸样的过程叫出像纸样，正确的名称应该是服装结构设计，服装视觉艺术结构设计是服装设计的重要组成部分，是服装厂的核心技术，同时实现它既是创作设计的延伸和做到，也是工艺设计的依据和基础。
结构设计师（纸样师傅）根据创作设计师的服装效果图和规格，或者根据客户的样板和规格制单。
①通过平面的或立体的结构设计通透手法，按照符合人体的变化机理，先做出净样的底图，然后通过不同的方法（电脑打印，或者手工复印等）从底图上用硬纸板把样片剥离上去出来。
②再在样片上外加我们出纸样的九个片子方面（缝份、剪口、布纹、款号、名称、数量、尺码、粘合衬、颜色）。
③最后通过检查没有问题，就可以交给车板工去车板了，这个过程就是出纸样的过程。
女西装四开身制版HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】在原型裙上进行横向分割线设计书上303页图10-41利用分割线的设计图A书上306页4.2横向分割线的设计制图步骤一:定分割线位置复制上部分,调整省尖上移用剪断工具，剪断分割线，用旋转工具进行省的合并幻灯片16作下部分割线并分别插入 1.5cm展开量复制下部分，将多余的线删除，形成两个单独的样片第二款对折线改为虚线，最后前片形书上303页图10-41利用分割线的设计图B书上307页4.2横向分割线的设计制图10-47将前片对称合成一个整的前片，后片对称合成一个整的后片进行分割线设定，两边侧缝量要相等。
设定分割后的宽度要一致尺寸设定在（10-15cm）加入的褶量是原线段的2/3。
幻灯片22上衣原型设计幻灯片271.搭架子P129幻灯片28做外边：肩线、领口弧线、腋下省。
P131（左图）画省线数据选用P130页，总省量12.5。
（右图）（左图）（右图）袖原型设计袖原型设计步骤P132 ，图5-12合并袖窿省，画圆顺前袖窿弧线袖窿弧线的绘制，前袖窿弧线=前AH，后袖窿弧线=后AH+1一字领设计（一）、一字领结构设计款式特点：领宽开大，领深浅，一字形领围线。
结构要点：后肩省转移至后领弧/3处为后领省。
根据款式特点，侧颈点开肩宽1.5—3cm，后颈点下落3cm,前颈点下落1cm,重新绘制一字形领口线。
前领口绘制领口省=0.5cm为撇胸量，领口省合并，则前领宽会减少0.7-1cm.（一）、前片变化后片变化拼合重新取出，并删除多余线，完成前后片设计前片后片两种方法波浪领结构设计款式特点：基于V字领平领，领片平摊在肩上，拉展形成波浪褶。
结构要点：1.前后肩线拼合，前领深下落至胸围线，修画新领口弧线。
2.后领宽=11cm,顺势修画领外口线设等分切展线，后领二等分，前领四等分。
3.将等分线剪开拉展领外口线，拉展量越大，波浪褶越明显。

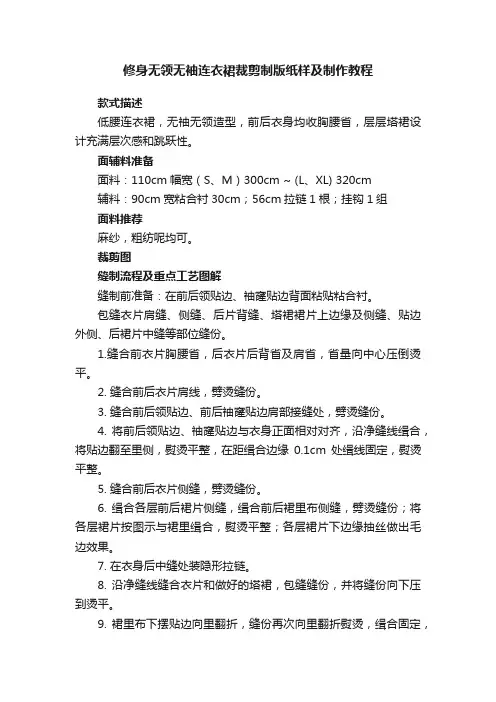

修身无领无袖连衣裙裁剪制版纸样及制作教程
款式描述
低腰连衣裙，无袖无领造型，前后衣身均收胸腰省，层层塔裙设计充满层次感和跳跃性。
面辅料准备
面料：110cm幅宽（S、M）300cm ~ (L、XL) 320cm
辅料：90cm宽粘合衬30cm；56cm拉链1根；挂钩1组
面料推荐
麻纱，粗纺呢均可。
裁剪图
缝制流程及重点工艺图解
缝制前准备：在前后领贴边、袖窿贴边背面粘贴粘合衬。
包缝衣片肩缝、侧缝、后片背缝、塔裙裙片上边缘及侧缝、贴边外侧、后裙片中缝等部位缝份。
1.缝合前衣片胸腰省，后衣片后背省及肩省，省量向中心压倒烫平。
2. 缝合前后衣片肩线，劈烫缝份。
3. 缝合前后领贴边、前后袖窿贴边肩部接缝处，劈烫缝份。
4. 将前后领贴边、袖窿贴边与衣身正面相对对齐，沿净缝线缉合，将贴边翻至里侧，熨烫平整，在距缉合边缘0.1cm处缉线固定，熨烫平整。
5. 缝合前后衣片侧缝，劈烫缝份。
6. 缉合各层前后裙片侧缝，缉合前后裙里布侧缝，劈烫缝份；将各层裙片按图示与裙里缉合，熨烫平整；各层裙片下边缘抽丝做出毛边效果。
7. 在衣身后中缝处装隐形拉链。
8. 沿净缝线缝合衣片和做好的塔裙，包缝缝份，并将缝份向下压到烫平。
9. 裙里布下摆贴边向里翻折，缝份再次向里翻折熨烫，缉合固定，
熨烫平整。
10. 在后领处拉链顶端钉挂钩，完成。
