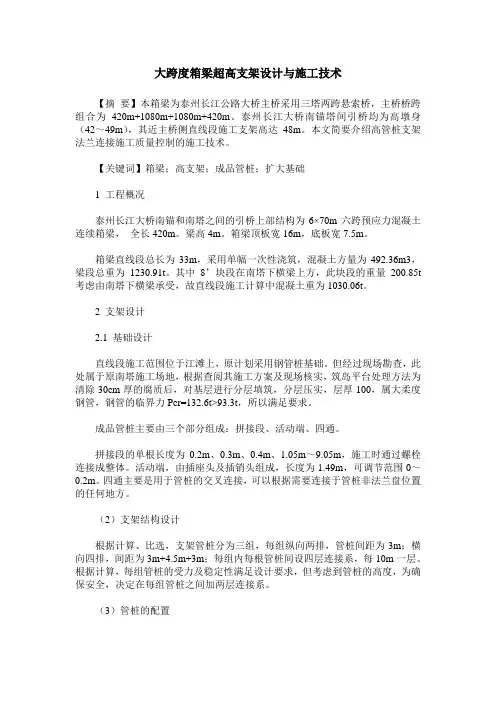

大跨度箱梁超高支架设计与施工技术【摘要】本箱梁为泰州长江公路大桥主桥采用三塔两跨悬索桥，主桥桥跨组合为420m+1080m+1080m+420m。
泰州长江大桥南锚塔间引桥均为高墩身（42～49m），其近主桥侧直线段施工支架高达48m。
本文简要介绍高管桩支架法兰连接施工质量控制的施工技术。
【关键词】箱梁；高支架；成品管桩；扩大基础1 工程概况泰州长江大桥南锚和南塔之间的引桥上部结构为6×70m六跨预应力混凝土连续箱梁，全长420m。
梁高4m。
箱梁顶板宽16m，底板宽7.5m。
箱梁直线段总长为33m，采用单幅一次性浇筑，混凝土方量为492.36m3，梁段总重为1230.91t。
其中8’块段在南塔下横梁上方，此块段的重量200.85t 考虑由南塔下横梁承受，故直线段施工计算中混凝土重为1030.06t。
2 支架设计2.1 基础设计直线段施工范围位于江滩上，原计划采用钢管桩基础。
但经过现场勘查，此处属于原南塔施工场地，根据查阅其施工方案及现场核实，筑岛平台处理方法为清除30cm厚的腐质后，对基层进行分层填筑，分层压实，层厚100，属大柔度钢管，钢管的临界力Pcr=132.6t>93.3t，所以满足要求。
成品管桩主要由三个部分组成：拼接段、活动端、四通。
拼接段的单根长度为0.2m、0.3m、0.4m、1.05m～9.05m，施工时通过螺栓连接成整体。
活动端，由插座头及插销头组成，长度为1.49m，可调节范围0～0.2m。
四通主要是用于管桩的交叉连接，可以根据需要连接于管桩非法兰盘位置的任何地方。
（2）支架结构设计根据计算、比选，支架管桩分为三组，每组纵向两排，管桩间距为3m；横向四排，间距为3m+4.5m+3m；每组内每根管桩间设四层连接系，每10m一层。
根据计算，每组管桩的受力及稳定性满足设计要求，但考虑到管桩的高度，为确保安全，决定在每组管桩之间加两层连接系。
（3）管桩的配置管桩立柱根据设计进行初步配置，施工时基础标高需严格控制，安装完成后，顶端标高通过活动端进行精确调整。

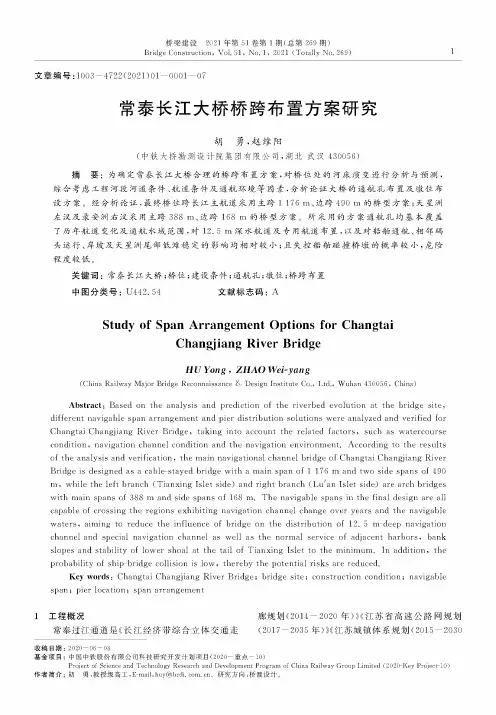

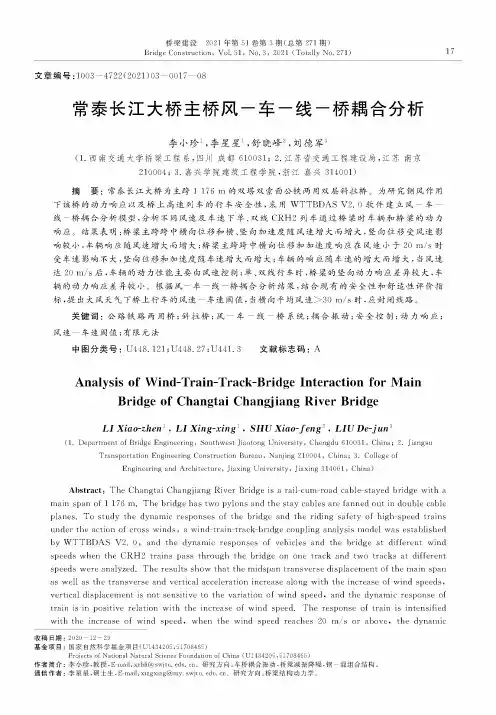

桥梁建设2021年第51卷第1期（总第269期）Bridge Construction, Vol. 51# No. 1 #2021 (Totally No. 269)1文章编号！003 —4722(2021)01 —0001 —07常泰长江大桥桥跨布置方案研究胡勇，赵维阳(中铁大桥勘测设计院集团有限公司，湖北武汉430056)摘要：为确定常泰长江大桥合理的桥跨布置方案，对桥位处的河床演变进行分析与预测，综合考虑工程河段河道条件、航道条件及通航环境等因素，分析论证大桥的通航孔布置及墩位布设方案。
经分析论证，最终桥位跨长江主航道采用主跨1 176 m、边跨490 m的桥型方案；天星洲左汊及录安洲右汊采用主跨388 m、边跨168 m的桥型方案。
所采用的方案通航孔均基本覆盖了历年航道变化及通航水域范围，对12. 5m深水航道及专用航道布置，以及对船舶通航、相邻码头运行、岸坡及天星洲尾部低滩稳定的影响均相对较小；且失控船舶碰撞桥墩的概率较小，危险程度较低。
关键词：常泰长江大桥；桥位；建设条件；通航孔；墩位；桥跨布置中图分类号：U442. 54 文献标志码：AStudy of Span Arrangement Options for ChangtaiChangjiang River BridgeHU Yong , ZHAO Wei-yang(China Railway Major Bridge Reconnaissance H Design Institute C o. Ltd., Wuhan 430056, China)Abstract：Based on the analysis and prediction of the riverbed evolution at different navigable span arrangement and pier distribution solutions were analyzed and verified forChangtai Changjiang River Bridge,taking into account the related factors,such as watercourse condition,navigation channel condition and the navigation environment.According of the analysis and verification,the main navigational channel bridge of Changtai Changjiang RiverBridge is designed as a cable-stayed bridge with a main span of 1 176 m and two side spans of 490m,while the left branch(Tianxing Islet side)and right branch (Lu’an Islet side)are arch bridgeswith main spans of388 m and side spans of 168 m.The navigable spans in the final design are allcapable of crossing the regions exhibiting navigation channel change over years and the navigablewaters,aiming to reduce the influence of bridge on the distribution of 12. 5m-deep navigationchannel and special n avigation channel as well as the normal service of adjacent harbors,bankslopes and stability of lower shoal at the tail of Tianxing Islet to the minimum.In addition,theprobability of ship-bridge collision is low,thereby the potential risks are reduced.Key words：Changtai Changjiang River Bridge；bridge site；construction condition；navigable span；pier location；span arrangement1工程概况 廊规划（2014 —2020年）》《江苏省高速公路网规划常泰过江通道是《长江经济带综合立体交通走（2017 —2035年）》《江苏城镇体系规划（2015 —2030收稿日期：2020 —06 —08基金项目：中国中铁股份有限公司科技研究开发计划项目（2020 —重点一 10)Project of Science and Technology Research and Development Program of China Railway Group Limited (2020-Key Project-10)作者筒介：胡勇，教授级高工，E-mail:huy@。

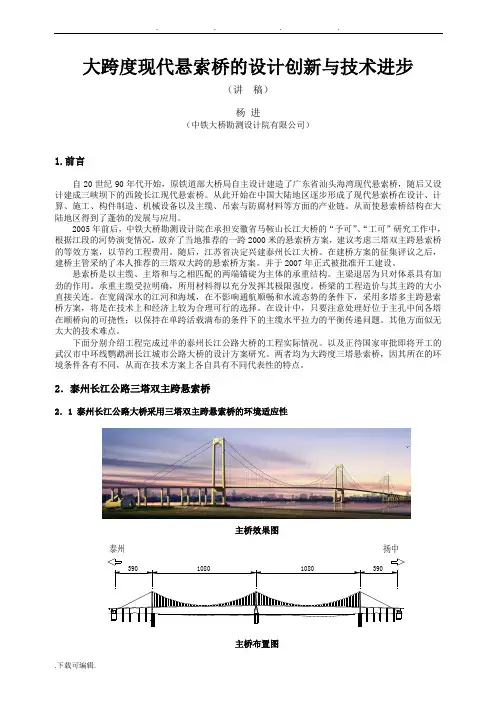

大跨度现代悬索桥的设计创新与技术进步（讲稿）杨进（中铁大桥勘测设计院有限公司）1.前言自20世纪90年代开始，原铁道部大桥局自主设计建造了广东省汕头海湾现代悬索桥，随后又设计建成三峡坝下的西陵长江现代悬索桥。
从此开始在中国大陆地区逐步形成了现代悬索桥在设计、计算、施工、构件制造、机械设备以及主缆、吊索与防腐材料等方面的产业链。
从而使悬索桥结构在大陆地区得到了蓬勃的发展与应用。
2005年前后，中铁大桥勘测设计院在承担安徽省马鞍山长江大桥的“予可”、“工可”研究工作中，根据江段的河势演变情况，放弃了当地推荐的一跨2000米的悬索桥方案，建议考虑三塔双主跨悬索桥的等效方案，以节约工程费用。
随后，江苏省决定兴建泰州长江大桥。
在建桥方案的征集评议之后，建桥主管采纳了本人推荐的三塔双大跨的悬索桥方案。
并于2007年正式被批准开工建设。
悬索桥是以主缆、主塔和与之相匹配的两端锚碇为主体的承重结构。
主梁退居为只对体系具有加劲的作用。
承重主缆受拉明确，所用材料得以充分发挥其极限强度。
桥梁的工程造价与其主跨的大小直接关连。
在宽阔深水的江河和海域，在不影响通航顺畅和水流态势的条件下，采用多塔多主跨悬索桥方案，将是在技术上和经济上较为合理可行的选择。
在设计中，只要注意处理好位于主孔中间各塔在顺桥向的可挠性；以保持在单跨活载满布的条件下的主缆水平拉力的平衡传递问题。
其他方面似无太大的技术难点。
下面分别介绍工程完成过半的泰州长江公路大桥的工程实际情况。
以及正待国家审批即将开工的基础结构上部完成沉井立面剖面图沉井结构全高约80m，下段为可以自浮的高38m的钢壳，在就近的岸边组拼完成后，再浮拖到江心塔位处。
着落河床稳定后，再以混凝土填充促其下沉至稳定深度。
然后分次用钢筋混凝土接高沉井上段，逐沉逐接，及至设计要求的最终深度。
2008年9月初完成上述作业进行沉井封底。
前后历时约一年。
2009年2月完成了沉井顶部的承台构筑。
整个基础工程至此告一段落。

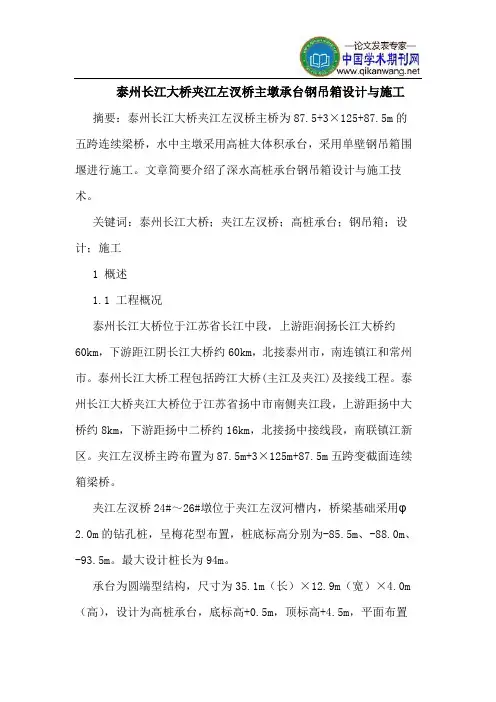

泰州长江大桥夹江左汊桥主墩承台钢吊箱设计与施工摘要：泰州长江大桥夹江左汊桥主桥为87.5+3×125+87.5m的五跨连续梁桥，水中主墩采用高桩大体积承台，采用单壁钢吊箱围堰进行施工。
文章简要介绍了深水高桩承台钢吊箱设计与施工技术。
关键词：泰州长江大桥；夹江左汊桥；高桩承台；钢吊箱；设计；施工1 概述1.1 工程概况泰州长江大桥位于江苏省长江中段，上游距润扬长江大桥约60km，下游距江阴长江大桥约60km，北接泰州市，南连镇江和常州市。
泰州长江大桥工程包括跨江大桥(主江及夹江)及接线工程。
泰州长江大桥夹江大桥位于江苏省扬中市南侧夹江段，上游距扬中大桥约8km，下游距扬中二桥约16km，北接扬中接线段，南联镇江新区。
夹江左汊桥主跨布置为87.5m+3×125m+87.5m五跨变截面连续箱梁桥。
夹江左汊桥24#～26#墩位于夹江左汊河槽内，桥梁基础采用φ2.0m的钻孔桩，呈梅花型布置，桩底标高分别为-85.5m、-88.0m、-93.5m。
最大设计桩长为94m。
承台为圆端型结构，尺寸为35.1m（长）×12.9m（宽）×4.0m （高），设计为高桩承台，底标高+0.5m，顶标高+4.5m，平面布置见图1。
24#、25#墩桥位处河床断面标高分别为-14.2m、-7.2m。
采用钢吊箱围堰进行承台施工。
1.2水文条件桥址区属长江下游感潮河段，潮位受长江径流与潮汐双重影响。
每个太阴日潮位两涨两落。
夹江大桥最高通航水位＋6.065m，设计洪水位＋6.80m，常水位＋2.0～4.0m。
施工设防水位+6.2m。
2 钢吊箱围堰设计因承台位于夹江水域中，须采取措施使承台在无水状态下进行施工。
钢吊箱围堰通过侧板、底板等形成临时阻水结构，少封底，为承台施工提供无水作业环境。
考虑钢吊箱结构兼做承台施工模板。
2.1 施工设计工况根据钢吊箱围堰施工特点及现场具体情况，施工设计为下列3种工况进行受力分析：①吊箱在平台上拼装，整体起吊下放；②吊箱下放到设计位置，堵漏，抽水；③浇筑承台。

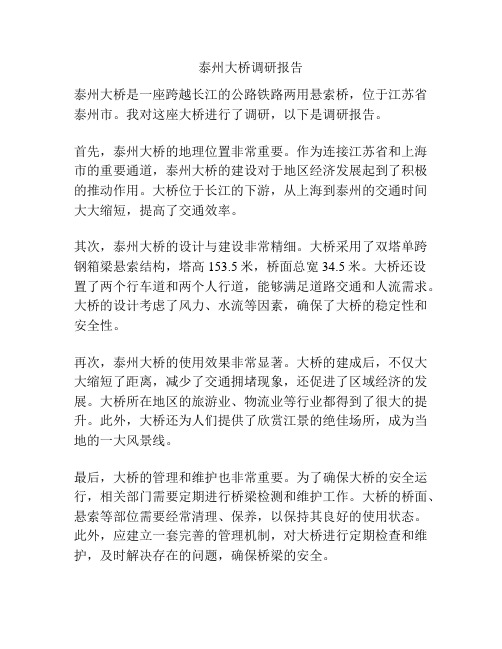

泰州大桥调研报告
泰州大桥是一座跨越长江的公路铁路两用悬索桥，位于江苏省泰州市。
我对这座大桥进行了调研，以下是调研报告。
首先，泰州大桥的地理位置非常重要。
作为连接江苏省和上海市的重要通道，泰州大桥的建设对于地区经济发展起到了积极的推动作用。
大桥位于长江的下游，从上海到泰州的交通时间大大缩短，提高了交通效率。
其次，泰州大桥的设计与建设非常精细。
大桥采用了双塔单跨钢箱梁悬索结构，塔高153.5米，桥面总宽34.5米。
大桥还设置了两个行车道和两个人行道，能够满足道路交通和人流需求。
大桥的设计考虑了风力、水流等因素，确保了大桥的稳定性和安全性。
再次，泰州大桥的使用效果非常显著。
大桥的建成后，不仅大大缩短了距离，减少了交通拥堵现象，还促进了区域经济的发展。
大桥所在地区的旅游业、物流业等行业都得到了很大的提升。
此外，大桥还为人们提供了欣赏江景的绝佳场所，成为当地的一大风景线。
最后，大桥的管理和维护也非常重要。
为了确保大桥的安全运行，相关部门需要定期进行桥梁检测和维护工作。
大桥的桥面、悬索等部位需要经常清理、保养，以保持其良好的使用状态。
此外，应建立一套完善的管理机制，对大桥进行定期检查和维护，及时解决存在的问题，确保桥梁的安全。
总的来说，泰州大桥是一座重要的交通枢纽，对地区经济发展起到了积极的推动作用。
大桥的设计考虑了很多因素，确保了其稳定性和安全性。
大桥的建成对地区旅游业和物流业等行业发展带来了很大的机遇。
然而，大桥的管理和维护也非常重要，需要加强对大桥的定期检查和维护，确保大桥的安全运行。

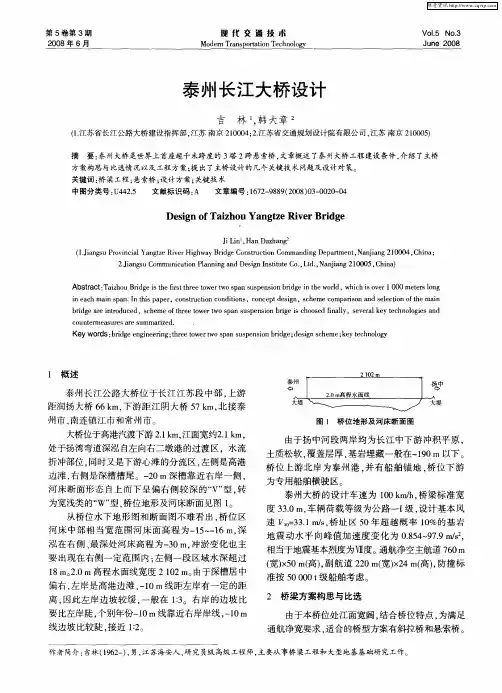

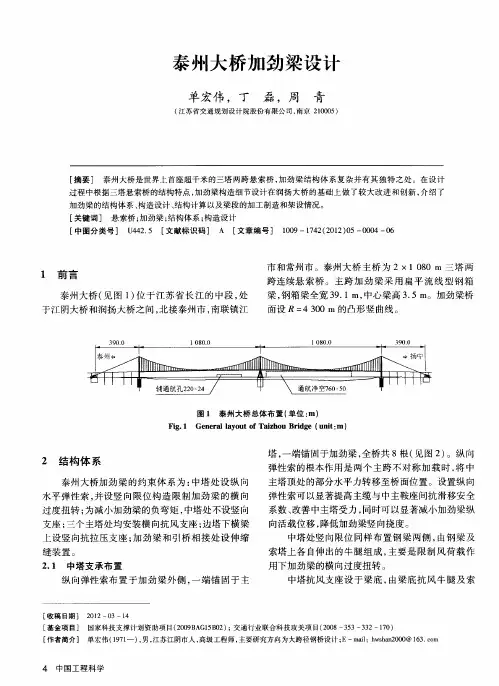

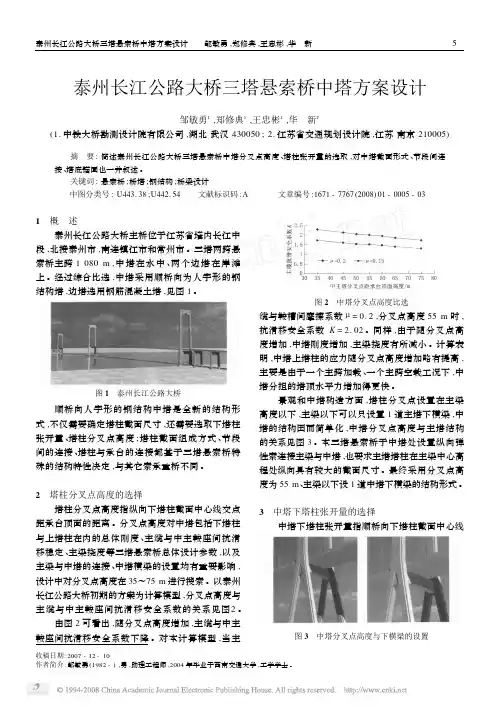

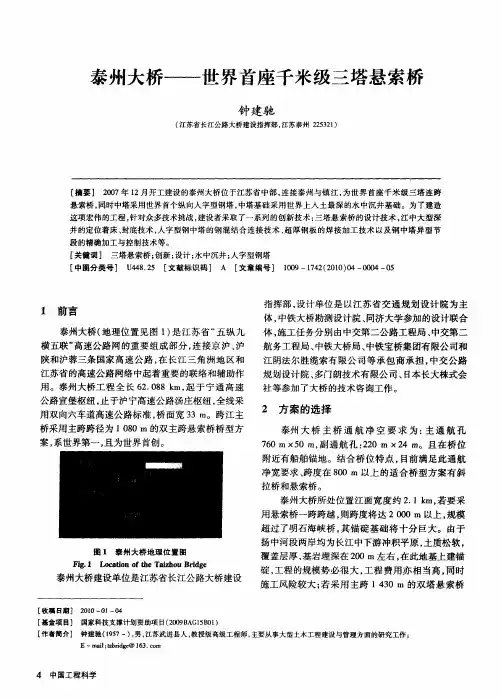

泰州长江大桥设计吉林;韩大章【摘要】泰州大桥是世界上首座超千米跨度的3塔2跨悬索桥,文章概述了泰州大桥工程建设奈件,介绍了主桥方案构思与比选情况以及工程方案;提出了主桥设计的几个关键技术问题及设计时策.【期刊名称】《现代交通技术》【年(卷),期】2008(005)003【总页数】5页(P20-23,28)【关键词】桥梁工程;悬索桥;设计方案;关键技术【作者】吉林;韩大章【作者单位】江苏省长江公路大桥建设指挥部,江苏,南京,210004;江苏省交通规划设计院有限公司,江苏,南京,210005【正文语种】中文【中图分类】U442.5泰州长江公路大桥位于长江江苏段中部，上游距润扬大桥66 km，下游距江阴大桥57 km，北接泰州市，南连镇江市和常州市。
