泰州长江大桥设计与施工关键技术

大跨度箱梁超高支架设计与施工技术【摘要】本箱梁为泰州长江公路大桥主桥采用三塔两跨悬索桥，主桥桥跨组合为420m+1080m+1080m+420m。

泰州长江大桥南锚塔间引桥均为高墩身（42～49m），其近主桥侧直线段施工支架高达48m。

本文简要介绍高管桩支架法兰连接施工质量控制的施工技术。

【关键词】箱梁；高支架；成品管桩；扩大基础1 工程概况泰州长江大桥南锚和南塔之间的引桥上部结构为6×70m六跨预应力混凝土连续箱梁，全长420m。

梁高4m。

箱梁顶板宽16m，底板宽7.5m。

箱梁直线段总长为33m，采用单幅一次性浇筑，混凝土方量为492.36m3，梁段总重为1230.91t。

其中8’块段在南塔下横梁上方，此块段的重量200.85t 考虑由南塔下横梁承受，故直线段施工计算中混凝土重为1030.06t。

2 支架设计2.1 基础设计直线段施工范围位于江滩上，原计划采用钢管桩基础。

但经过现场勘查，此处属于原南塔施工场地，根据查阅其施工方案及现场核实，筑岛平台处理方法为清除30cm厚的腐质后，对基层进行分层填筑，分层压实，层厚100，属大柔度钢管，钢管的临界力Pcr=132.6t>93.3t，所以满足要求。

成品管桩主要由三个部分组成：拼接段、活动端、四通。

拼接段的单根长度为0.2m、0.3m、0.4m、1.05m～9.05m，施工时通过螺栓连接成整体。

活动端，由插座头及插销头组成，长度为1.49m，可调节范围0～0.2m。

四通主要是用于管桩的交叉连接，可以根据需要连接于管桩非法兰盘位置的任何地方。

（2）支架结构设计根据计算、比选，支架管桩分为三组，每组纵向两排，管桩间距为3m；横向四排，间距为3m+4.5m+3m；每组内每根管桩间设四层连接系，每10m一层。

根据计算，每组管桩的受力及稳定性满足设计要求，但考虑到管桩的高度，为确保安全，决定在每组管桩之间加两层连接系。

（3）管桩的配置管桩立柱根据设计进行初步配置，施工时基础标高需严格控制，安装完成后，顶端标高通过活动端进行精确调整。

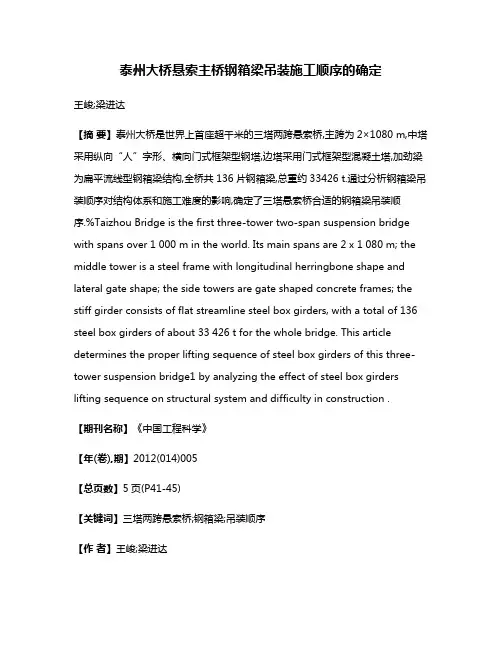

泰州大桥悬索主桥钢箱梁吊装施工顺序的确定王峻;梁进达【摘要】泰州大桥是世界上首座超千米的三塔两跨悬索桥,主跨为2×1080 m,中塔采用纵向“人”字形、横向门式框架型钢塔,边塔采用门式框架型混凝土塔,加劲梁为扁平流线型钢箱梁结构,全桥共136片钢箱梁,总重约33426 t.通过分析钢箱梁吊装顺序对结构体系和施工难度的影响,确定了三塔悬索桥合适的钢箱梁吊装顺序.%Taizhou Bridge is the first three-tower two-span suspension bridge with spans over 1 000 m in the world. Its main spans are 2 x 1 080 m; the middle tower is a steel frame with longitudinal herringbone shape and lateral gate shape; the side towers are gate shaped concrete frames; the stiff girder consists of flat streamline steel box girders, with a total of 136 steel box girders of about 33 426 t for the whole bridge. This article determines the proper lifting sequence of steel box girders of this three-tower suspension bridge1 by analyzing the effect of steel box girders lifting sequence on structural system and difficulty in construction .【期刊名称】《中国工程科学》【年(卷),期】2012(014)005【总页数】5页(P41-45)【关键词】三塔两跨悬索桥;钢箱梁;吊装顺序【作者】王峻;梁进达【作者单位】江苏省长江公路大桥建设指挥部,江苏泰州225321;中交第二公路工程局第二工程有限公司,西安710119【正文语种】中文【中图分类】U4451 前言泰州长江公路大桥主桥为390 m+1080 m+1080 m +390 m的三塔两跨悬索桥，主桥净宽33 m，两根主缆横向间距为34.8 m，吊索顺桥向标准间距为16 m，加劲梁为扁平钢箱梁结构。

泰州长江大桥夹江左汊桥主墩承台钢吊箱设计与施工摘要：泰州长江大桥夹江左汊桥主桥为87.5+3×125+87.5m的五跨连续梁桥，水中主墩采用高桩大体积承台，采用单壁钢吊箱围堰进行施工。

文章简要介绍了深水高桩承台钢吊箱设计与施工技术。

关键词：泰州长江大桥；夹江左汊桥；高桩承台；钢吊箱；设计；施工1 概述1.1 工程概况泰州长江大桥位于江苏省长江中段，上游距润扬长江大桥约60km，下游距江阴长江大桥约60km，北接泰州市，南连镇江和常州市。

泰州长江大桥工程包括跨江大桥(主江及夹江)及接线工程。

泰州长江大桥夹江大桥位于江苏省扬中市南侧夹江段，上游距扬中大桥约8km，下游距扬中二桥约16km，北接扬中接线段，南联镇江新区。

夹江左汊桥主跨布置为87.5m+3×125m+87.5m五跨变截面连续箱梁桥。

夹江左汊桥24#～26#墩位于夹江左汊河槽内，桥梁基础采用φ2.0m的钻孔桩，呈梅花型布置，桩底标高分别为-85.5m、-88.0m、-93.5m。

最大设计桩长为94m。

承台为圆端型结构，尺寸为35.1m（长）×12.9m（宽）×4.0m （高），设计为高桩承台，底标高+0.5m，顶标高+4.5m，平面布置见图1。

24#、25#墩桥位处河床断面标高分别为-14.2m、-7.2m。

采用钢吊箱围堰进行承台施工。

1.2水文条件桥址区属长江下游感潮河段，潮位受长江径流与潮汐双重影响。

每个太阴日潮位两涨两落。

夹江大桥最高通航水位＋6.065m，设计洪水位＋6.80m，常水位＋2.0～4.0m。

施工设防水位+6.2m。

2 钢吊箱围堰设计因承台位于夹江水域中，须采取措施使承台在无水状态下进行施工。

钢吊箱围堰通过侧板、底板等形成临时阻水结构，少封底，为承台施工提供无水作业环境。

考虑钢吊箱结构兼做承台施工模板。

2.1 施工设计工况根据钢吊箱围堰施工特点及现场具体情况，施工设计为下列3种工况进行受力分析：①吊箱在平台上拼装，整体起吊下放；②吊箱下放到设计位置，堵漏，抽水；③浇筑承台。

泰州长江大桥设计吉林;韩大章【摘要】泰州大桥是世界上首座超千米跨度的3塔2跨悬索桥,文章概述了泰州大桥工程建设奈件,介绍了主桥方案构思与比选情况以及工程方案;提出了主桥设计的几个关键技术问题及设计时策.【期刊名称】《现代交通技术》【年(卷),期】2008(005)003【总页数】5页(P20-23,28)【关键词】桥梁工程;悬索桥;设计方案;关键技术【作者】吉林;韩大章【作者单位】江苏省长江公路大桥建设指挥部,江苏,南京,210004;江苏省交通规划设计院有限公司,江苏,南京,210005【正文语种】中文【中图分类】U442.5泰州长江公路大桥位于长江江苏段中部，上游距润扬大桥66 km，下游距江阴大桥57 km，北接泰州市，南连镇江市和常州市。

大桥位于高港汽渡下游2.1km，江面宽约2.1 km，处于扬湾弯道深泓自左向右二墩港的过渡区，水流折冲部位，同时又是下游心滩的分流区，左侧是高港边滩，右侧是深槽槽尾。

-20m深槽靠近右岸一侧，河床断面形态自上而下呈偏右侧较深的“V”型，转为宽浅类的“W”型，桥位地形及河床断面见图1。

从桥位水下地形图和断面图不难看出，桥位区河床中部相当宽范围河床面高程为-15~-16m，深泓在右侧、最深处河床高程为-30m，冲淤变化也主要出现在右侧一定范围内；左侧一段区域水深超过18m。

2.0m高程水面线宽度2 102m。

由于深槽居中偏右，左岸是高港边滩，-10m线距左岸有一定的距离，因此左岸边坡较缓，一般在1∶3。

右岸的边坡比要比左岸陡，个别年份-10m线靠近右岸岸线，-10m 线边坡比较陡，接近1∶2。

由于扬中河段两岸均为长江中下游冲积平原，土质松软，覆盖层厚，基岩埋藏一般在-190m以下。

桥位上游北岸为泰州港，并有船舶锚地，桥位下游为专用船舶横驶区。

泰州大桥的设计车速为100 km/h，桥梁标准宽度33.0m，车辆荷载等级为公路—I级，设计基本风速V10=33.1m/s，桥址区50年超越概率10%的基岩地震动水平向峰值加速度变化为0.854~97.9m/s2，相当于地震基本烈度为Ⅶ度。

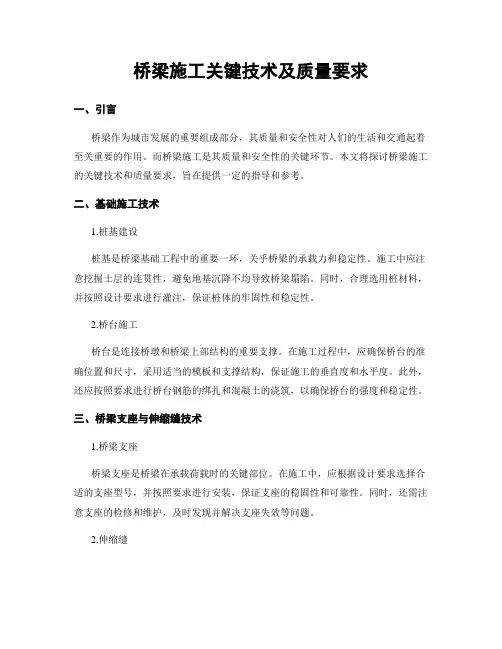

桥梁施工关键技术及质量要求一、引言桥梁作为城市发展的重要组成部分，其质量和安全性对人们的生活和交通起着至关重要的作用。
