倒置生物显微镜及成像系统技术参数

倒置荧光显微镜技术参数倒置荧光显微镜技术参数（参考）1、▲用途：用于观察体外培养的哺乳动物细胞形态。

2、▲整套显微镜具有明场、相差、（绿色、红色/紫外）荧光观察方法和制冷彩色CCD成像及分析系统。

3、采用无限远光学校正系统，齐焦距离45mm。

4、光路采用“U”设计，保证多功能的扩展。

5、采用“双层光路”设计高稳定性镜架，左摄影端口分光比100：0/50；50/0：100。

6、同轴粗微调焦机构钮动距离≥10mm。

7、▲双目观察筒，单边带屈光度设节。

8、宽视场目镜10X，（其中一个带屈光度调节）。

9、▲机械载物台样品固定架配有微型板（如六孔板）固定夹、培养皿固定夹。

载物台拥有特制的定位系统，当使用权用载物台定位系统后可以从载台上取下35mm培养皿，将其放入培养箱里培养，当需要观察时再放回载物台上位置与前次观察的位置不变。

10、聚光镜数值孔径≥0.55。

11、物镜转换器具有简单防水结构设计和带编码功能，孔数≥6孔。

带DIC模块插孔。

12、透射光配12V 100W长寿命卤素灯光源。

13、▲配有长工作距离半复消色差相差物镜4X N.A≥0.13, WD ≥17mm10X N.A≥0.3, WD≥ 10mm。

20X,NA ≥0.45, WD≥ 6.6-7.8, 玻片厚度校正范围0-2mm。

40X,NA ≥0.6, WD≥ 3.0-4.2玻片厚度校正范围0-2mm。

14、▲荧光块切换转盘≥8孔。

15、荧光激发块UV、B、G。

16、荧光光源系统：配复消色差汞灯灯室,≥100W汞灯光源；具有荧光光强调节功能，采用多段减光控制(如10%、20%、30%、50%、100%)；具有消除背景荧光的技术。

17、摄影接口如0.63X B型，保证图像传输快速、稳定。

18、显微专业成像CCD（高分辨率彩色CCD芯片）详细要求如下，供参考：a、制冷：半导体制冷，至少低于室温10℃，制冷可控。

b、图像传感器大小：2/3英寸。

c、扫描方法：逐行扫描。

精选全文完整版（可编辑修改）倒置光学显微镜用途：可观察普通染色标记的切片，可观察细胞培养、细胞GFP荧光标记。

1．工作条件适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。

2．主要技术指标2.1.1 光学系统：万能无限远光学校正系统。

2.1.2 放大倍率：40-400倍。

2.1.3 载物台：机械式载物台，备有右手用低位置同轴X、Y向传动旋钮，附有3种培养皿、标本用托座。

2.1.4 调焦机构：通过物镜转盘的上下移动进行调焦，备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调。

2.1.5 聚光镜：备有可拆装的超长工作距离聚光镜（数值孔径不小于0.3，工作距离不小于72mm）。

2.1.6 照明系统：内置6V30W卤素灯，可调孔径光阑。

2.1.7 观察镜筒：三目观察筒，镜筒倾角为30°，视场数不小于20。

2.1.8 目镜：高眼点目镜，10X，带眼罩，F.N.20。

2.1.9 物镜转盘：4孔物镜转盘。

2.1.10 物镜：相差物镜4个4X、10X、20X、40X2.1.11 防霉装置：在观察筒、目镜、物镜都做了防霉处理。

2.1.12 相衬滑座：预定心型相衬法用滑座：4×、10×/20×/40×、一个空孔。

2.1.13 可增加荧光附件3．技术资料详细的中英文操作指南，仪器维护的有关资料及质量认证书4．技术服务和培训卖方须到买方提供的现场免费安装、调试设备，进行操作试验，直至运行正常，为两名仪器操作人员提供免费的操作及维护培训。

5．质量保证：测试验收合格后1年。

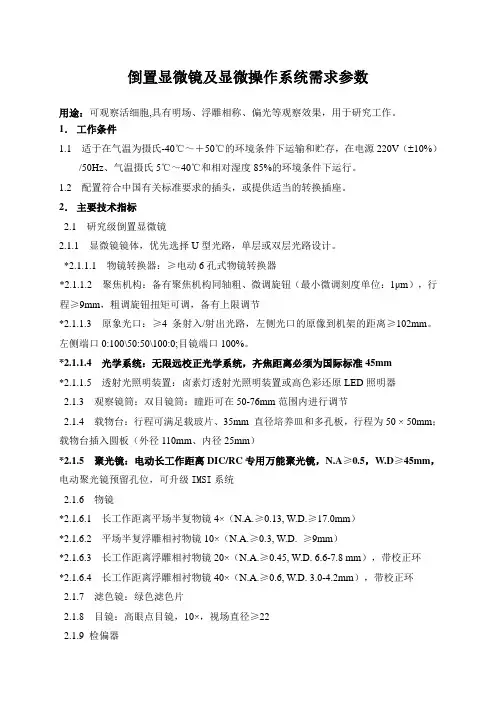

倒置显微镜及显微操作系统需求参数用途：可观察活细胞,具有明场、浮雕相称、偏光等观察效果，用于研究工作。

1．工作条件1.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏5℃～40℃和相对湿度85%的环境条件下运行。

1.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。

2．主要技术指标2.1 研究级倒置显微镜2.1.1 显微镜镜体，优先选择U型光路，单层或双层光路设计。

*2.1.1.1 物镜转换器：≥电动6孔式物镜转换器*2.1.1.2 聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），行程≥9mm，粗调旋钮扭矩可调，备有上限调节*2.1.1.3 原象光口：≥4条射入/射出光路，左侧光口的原像到机架的距离≥102mm。

左侧端口0:100\50:50\100:0;目镜端口100%。

*2.1.1.4 光学系统：无限远校正光学系统，齐焦距离必须为国际标准45mm*2.1.1.5 透射光照明装置：卤素灯透射光照明装置或高色彩还原LED照明器2.1.3 观察镜筒：双目镜筒：瞳距可在50-76mm范围内进行调节2.1.4 载物台：行程可满足载玻片、35mm 直径培养皿和多孔板，行程为50 × 50mm；载物台插入圆板（外径110mm、内径25mm）*2.1.5 聚光镜：电动长工作距离DIC/RC专用万能聚光镜，N.A≥0.5，W.D≥45mm，电动聚光镜预留孔位，可升级IMSI系统2.1.6 物镜*2.1.6.1 长工作距离平场半复物镜4×（N.A.≥0.13, W.D.≥17.0mm）*2.1.6.2 平场半复浮雕相衬物镜10×（N.A.≥0.3, W.D. ≥9mm）*2.1.6.3 长工作距离浮雕相衬物镜20×（N.A.≥0.45, W.D. 6.6-7.8 mm），带校正环*2.1.6.4 长工作距离浮雕相衬物镜40×（N.A.≥0.6, W.D. 3.0-4.2mm），带校正环2.1.7 滤色镜：绿色滤色片2.1.8 目镜：高眼点目镜，10×，视场直径≥222.1.9 检偏器2.1.10电动及控制系统：可电动控制显微镜的主要功能，包括：物镜的电动转换、聚光镜的电动控制。

三目倒置生物显微镜显微镜技术指标三目倒置生物显微镜倒置生物显微镜型号：XSP—37XB一、技术参数：1平场目镜大视野WF10X/ф20mm2长距平场消色差物镜：10X/0.25、25X/0.4、40X/0.65、相衬物镜PLL10X/0.25PHP3总放大倍数：100—400X三目倒置生物显微镜37XB由于配有长工作距离的聚光镜、平场消色差物镜及相衬装置，故可使用各种培育皿和培育瓶，特别适用于对活细胞和组织、流体、沉淀等进行显微察看。

可供科研单位、高等院校、医疗卫生、农业等单位应用。

总放大倍数：100—400X 仪器特点：1、长工作距离物镜2、相称装置3、成像清楚二、产品成套性：1、产品的成套件：序号名称重要技术参数单位数量1显微镜主体台12三目镜筒只13长距平场消色差物镜10X、25X、40X只各14平场目镜10X对15对中望远镜只16滤色片蓝、绿、磨砂玻璃片各17相衬物镜10X只18标本架只19备用灯泡卤素灯6V/20W只110保险丝只111电源线根112产品说明书本113产品装箱单份114产品合格证份115产品保修卡份12、选购件：16X目镜、25X/0.40PHP相衬物镜、40X/0.60PHP 相衬物镜、摄影摄像装置及相应的图像分析软件4察看头：三目铰链式30倾斜可360旋转5转换器：四孔（滚珠内定位）6粗微调调焦范围：30mm微动格值2um粗微动同轴调焦,粗动松紧可调,带锁紧和限位7载物台：双层机械式尺寸200X152mm移动范围75X30mm游标格值0.1mm8标本架适合放置72mm或77mmX33mm培育器皿适合放置72mm 或68mm培育器皿9光瞳距离：55—75mm10聚光镜：0.4NA阿贝聚光镜，可变光栏带滤色片11照明：亮度可调卤钨灯泡6V20W12插板式相衬装置对中望远镜10X插板式相衬环板13仪器重量净重9.0kg毛重11.0kg14仪器尺寸仪器尺寸20X45X43（cm）包装尺寸30X55X65（cm）生物显微镜使用注意事项生物显微镜是用来察看生物切片、生物细胞、细菌以及活体组织培育、流质沉淀等的察看和讨论，同时可以察看其他透亮或者半透亮物体以及粉末、细小颗粒等物体。

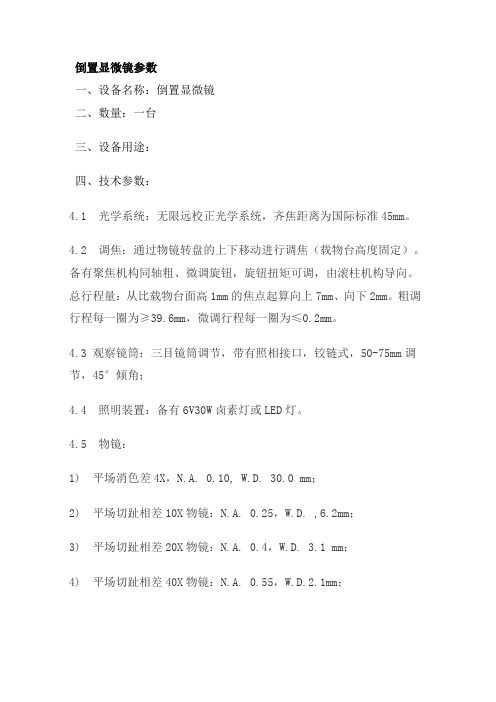

倒置显微镜参数一、设备名称：倒置显微镜二、数量：一台三、设备用途：四、技术参数：4.1 光学系统：无限远校正光学系统，齐焦距离为国际标准45mm。

4.2 调焦：通过物镜转盘的上下移动进行调焦（载物台高度固定）。

备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调，由滚柱机构导向。

总行程量：从比载物台面高1mm的焦点起算向上7mm、向下2mm。

粗调行程每一圈为≥39.6mm，微调行程每一圈为≤0.2mm。

4.3 观察镜筒：三目镜筒调节，带有照相接口，铰链式，50-75mm调节，45°倾角；4.4 照明装置：备有6V30W卤素灯或LED灯。

4.5 物镜：1) 平场消色差4X，N.A. 0.10, W.D. 30.0 mm；2) 平场切趾相差10X物镜：N.A. 0.25，W.D. ,6.2mm；3) 平场切趾相差20X物镜：N.A. 0.4，W.D. 3.1 mm；4) 平场切趾相差40X物镜：N.A. 0.55，W.D.2.1mm；4.6大于等于五孔物镜转换器：可以同时4个物镜（4X、10X、20X、40X）和中心调焦工具；4.7 10X宽视野目镜：视野大小大于等于20mm；4.8 相差系统：4X、10X、20X、40X对应相差环板4.9 设备发生故障时，供应商保证在接到通知工作日的24小时内到现场进行维修、更换或退货，费用由供应商负责。

如供应商在接到通知工作日的24小时内没有答复或处理问题，则视为供应商承认质量问题并承担由此而发生的一切费用。

4.10 报价中包含运杂、装卸、包装、安装及调试、保险、检测、检验、税费、售后服务等以及国家规定的各项费用等一切费用。

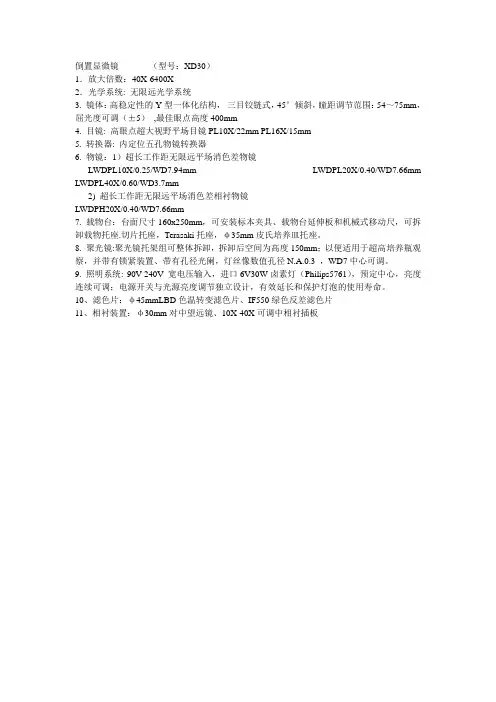

倒置显微镜（型号：XD30）
1．放大倍数：40X-6400X
2．光学系统: 无限远光学系统
3. 镜体：高稳定性的Y型一体化结构，三目铰链式，45°倾斜，瞳距调节范围：54～75mm，屈光度可调（±5）,最佳眼点高度400mm
4. 目镜:高眼点超大视野平场目镜PL10X/22mm PL16X/15mm
5. 转换器:内定位五孔物镜转换器
6. 物镜：1）超长工作距无限远平场消色差物镜
LWDPL10X/0.25/WD7.94mm LWDPL20X/0.40/WD7.66mm LWDPL40X/0.60/WD3.7mm
2) 超长工作距无限远平场消色差相衬物镜
LWDPH20X/0.40/WD7.66mm
7. 载物台：台面尺寸160x250mm，可安装标本夹具、载物台延伸板和机械式移动尺，可拆卸载物托座.切片托座，Terasaki托座，φ35mm皮氏培养皿托座。

8. 聚光镜:聚光镜托架组可整体拆卸，拆卸后空间为高度150mm；以便适用于超高培养瓶观察，并带有锁紧装置、带有孔径光阑，灯丝像数值孔径N.A.0.3 ，WD7中心可调。

9. 照明系统: 90V-240V 宽电压输入，进口6V30W卤素灯（Philips5761），预定中心，亮度连续可调；电源开关与光源亮度调节独立设计，有效延长和保护灯泡的使用寿命。

10、滤色片：φ45mmLBD色温转变滤色片、IF550绿色反差滤色片
11、相衬装置：φ30mm对中望远镜、10X-40X可调中相衬插板。

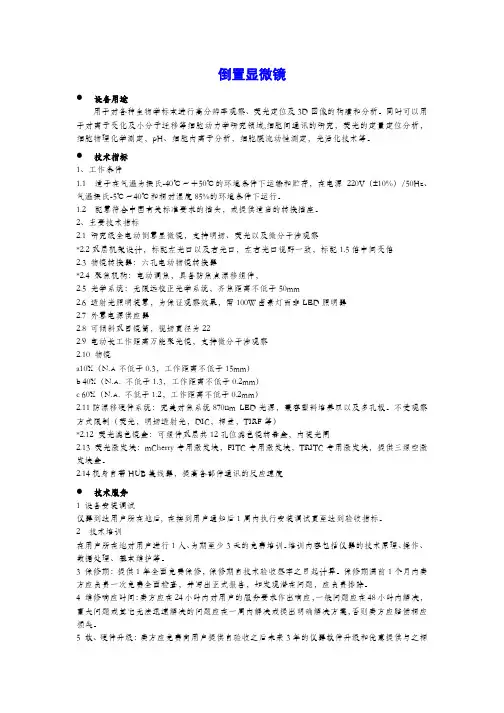

倒置显微镜●设备用途用于对各种生物学标本进行高分辨率观察、荧光定位及3D图像的构建和分析。

同时可以用于对离子变化及小分子迁移等细胞动力学研究领域,细胞间通讯的研究，荧光的定量定位分析，细胞物理化学测定，pH、细胞内离子分析，细胞膜流动性测定，光活化技术等。

●技术指标1、工作条件1.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。

1.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。

2、主要技术指标2.1 研究级全电动倒置显微镜，支持明场、荧光以及微分干涉观察*2.2双层机架设计，标配左光口以及右光口，左右光口视野一致，标配1.5倍中间变倍2.3 物镜转换器：六孔电动物镜转换器*2.4 聚焦机构：电动调焦，具备防焦点漂移组件，2.5 光学系统：无限远校正光学系统，齐焦距离不低于50mm2.6 透射光照明装置，为保证观察效果，需100W卤素灯而非LED照明器2.7 外置电源供应器2.8 可倾斜双目镜筒，视场直径为222.9 电动长工作距离万能聚光镜，支持微分干涉观察2.10 物镜a10X（N.A不低于0.3，工作距离不低于15mm）b 40X（N.A. 不低于1.3，工作距离不低于0.2mm）c 60X（N.A. 不低于1.2，工作距离不低于0.2mm）2.11防漂移硬件系统：完美对焦系统870nm LED光源，兼容塑料培养皿以及多孔板。

不受观察方式限制（荧光，明场透射光，DIC，相差，TIRF等）*2.12 荧光滤色镜盒：可组件双层共12孔位滤色镜转盘盒，内装光闸2.13 荧光激发块：mCherry专用激发块，FITC专用激发块，TRITC专用激发块，提供三组空激发块盒。

2.14机身自带HUB集线器，提高各部件通讯的反应速度●技术服务1 设备安装调试仪器到达用户所在地后, 在接到用户通知后1周内执行安装调试直至达到验收指标。

全自动智能荧光显微镜(倒置) 技术性能指标1. 倒置荧光显微镜主机1套1.1光学系统：无限远校正光学系统，齐焦距离45mm，保证光通过目镜到物镜整个光路中的所有棱镜及镜片时的绝对平行。

1.2具有明场、微分干涉、荧光、数字成像功能。

1.3六位电动物镜转换器，电动调焦，智能编码，光强随物镜变换自动调整并具备记忆功能（非软件设定）。

1.4电动型六位物镜转换器，支持在线齐焦（不用关闭软件，即可调整齐焦）1.5透射光照明：LED光源，寿命大于4万小时。

1.6目镜：10X，视野数25，含目镜罩，屈光度可调节1.7宽视野镜筒：FOV251.8载物台：电动扫描台：三叠载物台，行程范围127x83mm，行程可覆盖整个多孔培养板，X-Y分辨率为0.02-0.04um，重复精度优于1um，配备培养皿及多孔板插件。

*1.9独立的全自动微分干涉棱镜转盘，做荧光图像时，棱镜自动转出光路，保证荧光100%透过。

1.10硬件防漂移系统：采用850nm LED红外光跟踪培养皿底部细胞，用于生理实验，长时间活细胞观察。

可实时有效补偿因加药、温度变化、细胞游动生长等而引起的漂移现象1.11 Z轴调焦行程12mm，可满足不同培养皿，培养瓶的需求。

1.12显微镜前端，配有彩色触摸屏，控制机显示参数，触摸屏角度可调，操作者不需要改变姿势，即可将当前参数尽收眼中，并且进行操作。

1.13明场光源和荧光光源均可通过同一旋钮调节光强。

1.14透射光带触发光闸，速度小于等于5 ms1.15 7孔位电动型聚光镜，1.16智能机身功能键：一键式功能转换，不同观察方式切换。

2.物镜，所有物镜均为荧光专用物镜，：5x物镜，数值孔径≥0.12，工作距离≥14mm10x 物镜，数值孔径≥0.3，工作距离≥11mm20x 物镜，数值孔径≥0.4，工作距离≥6.9mm 带玻片厚度矫正环40x 物镜，数值孔径≥0.6，工作距离≥3.3mm 带玻片厚度矫正环63x相差油镜63x/1.25 PH3（油镜）3. 荧光3.1显微镜主机荧光光强五档电动调节：可精确选择荧光激发强度，防止样本淬灭，同时可记忆当时的荧光强度，也可通过软件调节。
