XDS-1B倒置生物显微镜使用说明书

显微镜操作指南说明书一、前言本操作指南旨在提供关于显微镜的详细操作步骤和使用技巧，以帮助用户正确使用显微镜，充分发挥其在科研、教学和实验中的作用。

请用户在使用显微镜之前仔细阅读本指南，并按照步骤进行操作。

二、器材准备1. 确保显微镜放置在平稳的台面上，并用底座稳固固定。

2. 将显微镜镜头和物镜通道进行清洁，使用干净的镜头纸擦拭，确保无灰尘和污渍。

三、样本准备1. 准备待观察的样本，可以是组织切片、生物标本或其他材料。

2. 保持样本的清洁，避免灰尘和污渍。

四、调节光源1. 打开显微镜的光源开关，确保光源明亮且均匀。

2. 适当调节光源亮度，以获得清晰的视野。

过亮或过暗的光源会影响观察结果。

五、调节目镜与物镜1. 将目镜对准眼睛，调节眼片间距，使双眼看到清晰的图像。

2. 选择合适倍数的物镜，将其对准样本。

物镜通常有4X、10X和40X等倍数可选。

3. 通过旋转镜头调节装置，将样本对准视野中央，获得清晰的图像。

六、调节焦距1. 使用粗动调节装置，快速将物镜与样本接近。

2. 使用细动调节装置，缓慢调节物镜与样本的距离，直到观察到清晰的图像。

3. 若需要更高倍数的放大，重新选择合适倍数的物镜，并进行细动调节，获得更清晰的视野。

七、调整光学部件1. 使用光学部件，如减光镜、滤光片等，根据需要进行调节，以增强或削弱光线的亮度和颜色。

2. 注意保持光线的均匀性，避免产生干扰或伤害眼睛的强光。

八、观察和记录1. 使用目镜观察样本，并通过调节焦距和放大倍数，获得所需的视野画面。

2. 使用目镜注视样本的全貌，然后使用物镜逐一观察细节。

注意平稳移动显微镜，避免碰撞样本。

九、注意事项1. 使用显微镜时，请保持手部和样本的干净，避免对显微镜镜头和物镜造成污染。

2. 使用完毕后，请关闭显微镜的光源开关，避免长时间亮度过高损坏光源。

3. 若发现显微镜有异常情况或故障，请及时联系专业维修人员进行检修。

结束语本操作指南提供了显微镜的基本操作指导，希望能帮助使用者正确操作显微镜，并获得所需的观察结果。

倒置显微镜使用详解及注意事项
1.开机
打开开关①、开关②、开关③显微镜及操作台④开电脑、软件
注：荧光电源需在使用荧光时开，开关间隔时间保持30min以上，相机电源在需要拍照时打开
2.制片放在载物台上，倒置
①用控制面板进行物镜选择，点击OBJ按钮，选择物镜倍数；
②点击CON按钮，选择观察通道：彩色制片选择
A：明场：任何倍数
需要用浮雕效果选择
Phl:4×
DICN1:10×、20×、40×
DICN2:60×油镜
注：荧光不需要选择油镜
3.荧光:打开荧光电源，点击控制面板选择荧光模式
打开荧光操作面板Open键，选择荧光强度
4.拍照:打开相机电源选择黑白或彩色相机拍照，保存为JPEG2000原始图像
5.关机:先关软件，电脑，再关硬件。

倒置显微镜使用说明1.准备工作a.将倒置显微镜放置在坚固的平台上，并使其处于水平状态。

b.通过调整顶部和侧面的旋钮，使显微镜的镜头平行于平台。

c.打开显微镜的照明系统，确保光源正常工作。

2.样品准备a.将待观察的样品固定在载物台上。

可以使用夹具或者胶片将其固定，确保样品不会移动。

b.根据样品的性质选择合适的载物台，例如透明载物台适用于透射光观察，而金属载物台适用于反射光观察。

c.可根据需要调整载物台的高度和角度，确保样品被正确照明。

3.调节镜头a.打开显微镜的放大倍数选择器，并选择合适的倍数。

常见的倍数包括100X、200X和400X。

注意，选择不同倍数时需要更换不同的镜头。

b.通过调节镜头的对焦手柄和调节旋钮，使图像清晰。

c.通过调节镜头的聚焦手柄，使图像的深浅合适。

聚焦手柄可以控制镜片的运动来改变焦距。

4.观察样品a.将眼睛对准倒置显微镜的眼镜管，并通过调节眼片距离，使图像清晰。

b.用一个眼睛观察样品，另一个眼睛可通过裸眼或查看屏幕来记录或共享观测结果。

c.使用顶部或侧面的旋钮，调节样品在镜头下的位置，以便观察感兴趣的细节或区域。

d.可以使用倒置显微镜上的刻度盘来测量样品的大小或距离。

5.照明控制a.可通过调整照明系统的亮度调节器或对光源进行调节，来调整样品的亮度。

b.如果使用透射光观察样品，可以调节照明系统的透光板或滤光片，来调整样品的颜色或对比度。

6.实施安全措施a.使用倒置显微镜时，应确保操作平稳，以防止显微镜或样品的损坏。

b.在使用镜头时，避免触摸镜片，以免污染或损坏。

c.在观察过程中，要注意观察时间和姿势，以避免眼睛疲劳或不适。

以上是倒置显微镜的使用说明，通过正确操作和调节，倒置显微镜可以提供高清晰度和高放大倍数的观察图像，为科研和研究工作提供帮助。

显微镜使用方法说明书使用显微镜的方法说明书欢迎您购买本公司生产的显微镜产品。

本使用方法说明书将向您介绍如何正确地使用显微镜，以获得最佳观察效果。

在开始使用之前，请确保已经熟悉了本说明书，并遵循其中的操作步骤。

一、产品介绍本款显微镜具有高清晰度和放大倍数的特点，适合用于生物、医学、材料科学等领域的观察和研究。

下面将介绍显微镜的主要部件，以便您在使用过程中更好地了解。

1. 目镜目镜是显微镜的镜筒顶部的镜片，您的眼睛将直接观察到由此产生的影像。

在使用之前，请确保目镜清洁，无灰尘或污垢。

2. 物镜物镜位于显微镜下方的转盘上，通常有多个可选择的物镜。

每个物镜具有不同的放大倍数，请根据您的需要选择合适的物镜。

3. 细调和粗调装置细调和粗调旋钮位于显微镜的侧面或底部，可用于调节焦距以获得清晰的影像。

使用时，请注意避免过度调节，以免损坏显微镜。

4. 台面和光源显微镜的台面上通常安装有可移动的玻片夹，用于固定观察的样本。

光源通常位于底部，照亮样本并产生清晰的影像。

二、使用方法在开始使用显微镜之前，请确保您已经准备好样本，并按照以下步骤正确操作显微镜。

1. 调节光源首先，打开显微镜的光源，并调整亮度以适应观察需要。

确保光源不过于刺眼，同时能够提供足够的照明。

2. 将样本放置在台面上使用玻片夹将待观察的样本固定在显微镜台面上，确保样本的位置稳定，避免干扰观察。

3. 选择合适的物镜根据您希望观察的内容，选择合适的物镜。

在选择之前，请先将显微镜调至最低放大倍数，然后逐步增加放大倍数，以便找到最清晰的影像。

4. 调节焦距使用粗调和细调旋钮，逐步调节焦距以获得清晰的影像。

首先使用粗调，粗略地调整焦距，然后再使用细调进行微调，直至获得最佳观察效果。

5. 观察和记录一旦获得清晰的影像，您可以开始观察并记录观察结果。

请注意，观察时应保持眼睛与目镜的适当距离，并避免强烈的眼睛疲劳。

三、注意事项为了获得最佳的观察效果并保护显微镜的使用寿命，请注意以下事项：1. 使用前清洁每次使用显微镜之前，请确保清洁目镜和物镜，以避免灰尘或污垢的影响。

从眼前做起从眼前做起地电1. 用途XDS系列实验室倒置生物显微镜配备有特殊设计的长工作距离平场消色差物镜、长工作距离聚光镜和相衬装置，采用倒置式结构，因而特别适合于附着在培养皿底或悬浮在培养基中的活体观察，是细胞培养、组织培养及微生物研究的必备仪器，在水质鉴定、食品检验、化学反应沉淀物和晶体结构分析等工作中亦可发挥巨大作用，可广泛应用于生物医学、环境保护、工农业生产、教学、科研等诸多行业和部门。

2.规格2.1 物镜标记类别放大倍数数值孔径(N.A.)工作距离(mm)盖玻片厚度(mm)备注LWD PLAN 10/0.25LWD PLAN 25/0.40 LWD PLAN 40/0.60 长距平场消色差10⨯25⨯40⨯0.250.400.607.9531.5LWD PLAN ph 10/0.25 LWD PLAN ph 25/0.40 LWD PLAN ph 40/0.60 长距平场消色差负相衬10⨯25⨯40⨯0.250.400.607.9531.5 绿色标志2.2 目镜标记类别放大倍数焦距(mm) 视场直径(mm)附注WF10⨯广角目镜10⨯25 φ20（图一）XDS-1B型外形图（图二）XDS-1A型外形图4 使用（图四）主机底座图（图五）托臂板安装图4 使用（图七）双目镜组4.5 双手握左右目镜筒（7-2）相对转动，可在55-75mm范围内调整双目瞳距与观察者瞳距一致（双像重合）。

（图九）相衬装置4.10 相衬观察4.10.1对XDS-1型4.10.1.1 将环板片（9-1）插入聚光镜相应插孔中。

4.10.1.2 孔径光栏开至最大。

4.10.1.3 相应放大倍数的相衬物镜置入光路。

4.10.1.4 在一个目镜筒中换用对中目镜观察，调节对中目镜的视度调节圈（9-2），并稍调节聚光镜升降手轮，使环板上的亮圈和相板上的暗环成像同时清晰。

4.10.1.5 转动环板座调节螺钉（８-１１），使环板和相板的中心重合。

倒置生物显微镜安全操作及保养规程一、前言倒置生物显微镜是现代生物学研究中不可或缺的一种仪器，是分子细胞生物学、生物医学研究的基础设施。

因此，正确的使用和维护显微镜，对于保证实验室研究的高效性、经济性、安全性和顺畅性具有非常重要的意义。

本文档旨在介绍倒置生物显微镜的安全操作规程及保养注意事项，以减少仪器维修与事故的发生。

二、安全操作规程1. 观察前的准备1.检查电源插头和开关：确认开关处于“关”（Off）位置，插头连接稳固，电源线路没有老化或损坏情况，且符合所在国家或地区的标准；2.检查目镜：目镜应该干净。

若清洗，一定要用无纺布或清洁纸轻轻擦拭；3.检查平台：确认样本盘、温度控制区域或者其他机构是否放置正确；4.检查字母表和标度：检查标度和字母表是否清晰，有无磨损；5.调整桥架：将显微镜通过手轮调整到适合的位置，使其平衡且无卡住的情况。

2. 观察过程中的注意事项1.注意声响：若操作时发现任何声响或者异常情况，停机检查，不能强行使用；2.注意热量：在热盘和激光镜的低功率发射的时候，不要将手臂放在样本盘或其他热源上。

热量会伤害您的皮肤和手臂；3.注意观察环境：观察过程中应该尽量减少空气流动，减少颠簸，减少震动等不利因素；4.确认缩放和对焦：在调整观察样本的时候，首先要确认合适的缩放比例和对焦准确；5.避免光源过强：若光源过强，会影响显微镜寿命与观察质量，应该手动调整光源强度，防止过强。

3. 观察结束后的维护1.清洗显微镜：使用无纺布和软毛刷轻轻擦拭镜头和桥架，将设备存放在干燥，不在阳光明显或者偏热的环境中；2.关设备传电：关闭电源开关，拔下电源线；3.存储设备：长期不用的设备应该放在防潮、防尘、防霉的环境中，由专业技术人员进行维修和检查维护。

三、常见问题及解决方案1. 显微镜电池无法充电或电力缺乏1.检查连接器是否损坏；2.检查电池是否贴在连接器上，而不是在安装填充；3.检验电池是否放置错误；4.检查充电器是否损坏；5.检查电池是否过期。

显微镜及数码成像系统操作简要第一部分观察方法步骤1、明场观察方法步骤2、相差观察方法步骤3、荧光观察方法步骤第二部分使用IPP拍摄图像流程(相差观察、荧光观察) 第三部分使用BX2-BSW拍摄图像流程(明场观察)1、明场观察方法步骤步骤 涉及部件主开关拨到“I ”准备工作：柯勒照明光轴中心调节第一次观察须完成此调试，完成后不需要再调节，直至装卸过部件后，使用过程中请不要扭动聚光镜中心调节旋钮。

① 聚光镜升高到最高位置 聚光镜高度升降旋钮 ② 用10X 物镜聚焦至清晰③ 视场光阑打至最小 视场光阑 ④ 逐步下降聚光镜，使视场中出现清晰正多边形图像 聚光镜升降旋钮 ⑤ 调节聚光镜中心调节旋钮，使正多边形移至视场中心 聚光镜中心调节旋钮 ⑥ 逐步打开视场光阑，使正多边形与视场边缘内切 视场光阑 ⑦ 稍加大视场光阑，使它的图象刚好与视场外切即可 视场光阑步骤 涉及部件I ” 载物台、标本夹3、荧光观察方法步骤准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）步骤 涉及部件主开关拨到“I ” CD+或CD-钮主开关拨到“I ”ND 片插槽 /孔径光阑准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）调整完成后，请不要触动对中部件，如汞灯对中旋钮，视场光阑对中钮等。

，待弧载物台荧光激发块选择按钮载物台控制手柄 物镜选择钮 手动调焦调节瞳间距 观察筒 调节屈光度 屈光度调节环物镜转盘视场光阑杆使两斑点最清晰 汞灯透镜聚焦调节旋钮 使两斑点重合（先水平后重合） 汞灯中心调节旋钮物镜选择按钮视场光阑杆调节视场亮度均匀一致 集光透镜聚焦旋钮（亮度最大）视场光阑拉出至最小调整正多边形至视野中央 视场光阑中心调节钮第二部分 使用IPP 拍摄图像流程1. 在桌面点击以下图标打开IPP 。

2. 在菜单栏中，（采集）Acquire 菜单下点击（视频/数字图像采集）Video/DigitalCapture ，或点击工具栏中，即出现控制CCD 拍照的对话框。

生物倒置显微镜使用说明
1
2
1.插上插头，旋转旋钮1（如上图），打开电源。

旋钮1同时
控制显微镜给光强弱。

2.将观察样品置于载物台上（可能会需要配合载玻片使用），
调节旋钮3，使载物台左右移动，以便于光源对准样品，易于从目镜中观察
3.调节旋钮2，上升或下降物镜位置，使聚焦，观察清晰的
样品图像。

4.将ccd usb接口接入电脑，打开ToupView软件，进行拍摄。

A.选择设备。

点击一下即可。

B.调节曝光于增益。

曝光时间越短，拍摄出来的视频帧率
越高。

*********
C.调节白平衡。

调节到光差区域清晰即可。

D.其他项酌情使用。

E.捕获照片或者录像。

5.使用过程中注意保护目镜与物镜，不要划伤弄脏镜片。

6.使用完毕后旋转旋钮1，关闭显微镜。

罩上防尘罩。

（具体详细的显微镜说明书见购买仪器附送的纸质版）。

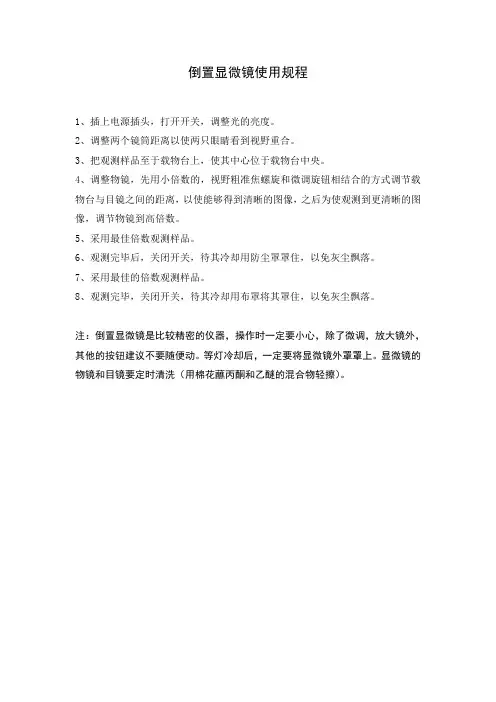

倒置显微镜使用规程
1、插上电源插头，打开开关，调整光的亮度。

2、调整两个镜筒距离以使两只眼睛看到视野重合。

3、把观测样品至于载物台上，使其中心位于载物台中央。

4、调整物镜，先用小倍数的，视野粗准焦螺旋和微调旋钮相结合的方式调节载物台与目镜之间的距离，以使能够得到清晰的图像，之后为使观测到更清晰的图像，调节物镜到高倍数。

5、采用最佳倍数观测样品。

6、观测完毕后，关闭开关，待其冷却用防尘罩罩住，以免灰尘飘落。

7、采用最佳的倍数观测样品。

8、观测完毕，关闭开关，待其冷却用布罩将其罩住，以免灰尘飘落。

注：倒置显微镜是比较精密的仪器，操作时一定要小心，除了微调，放大镜外，其他的按钮建议不要随便动。

等灯冷却后，一定要将显微镜外罩罩上。

显微镜的物镜和目镜要定时清洗（用棉花蘸丙酮和乙醚的混合物轻擦）。
