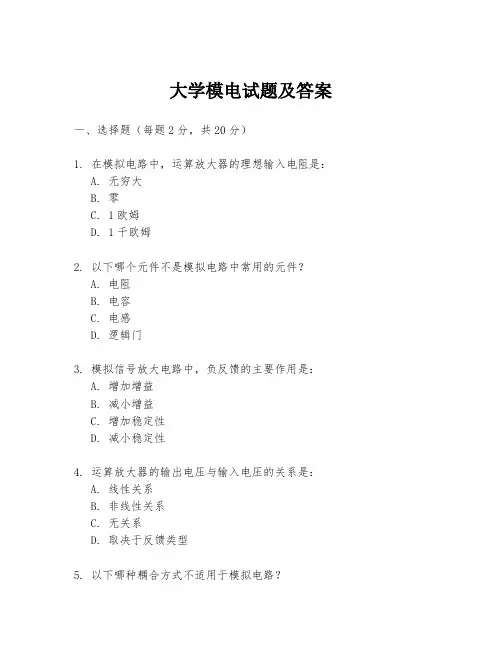

大学模电试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的理想输入电阻是:A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件?A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中,负反馈的主要作用是:A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是:A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路?A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为:A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标?A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中,通常使用哪种方法来减小噪声?A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的:A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是:A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题(每空1分,共10分)1. 运算放大器的______反馈可以提高电路的稳定性。
2. 在模拟电路中,______电路通常用于信号的放大。
3. 模拟电路中的______元件可以改变电流的方向。
4. 模拟电路中的______元件可以储存电荷。
5. 模拟电路中的______元件可以储存磁能。
6. 运算放大器的______参数表示其对共模信号的抑制能力。
7. 模拟电路中的______滤波器可以允许低频信号通过,而阻止高频信号。
8. 模拟电路中的______滤波器可以允许高频信号通过,而阻止低频信号。
9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。
模电试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是()。
A. 滤波B. 整流C. 放大D. 调制答案:C2. 运算放大器的差分输入电压是指()。
A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案:B3. 理想运算放大器的开环增益是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C4. 共发射极放大电路中的电流放大倍数β是指()。
A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案:C6. 晶体管的静态工作点设置不正确可能导致()。
A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案:C7. 负反馈可以()放大器的放大倍数。
A. 增加B. 减少C. 保持不变D. 先增加后减少答案:B8. 在模拟电路中,电源去耦是指()。
A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案:D9. 场效应管的控制极是()。
B. 源极C. 漏极D. 基极答案:A10. 模拟信号的数字化过程包括()。
A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案:A二、填空题(每空1分,共10分)1. 放大器的输入电阻越大,对前级电路的________越好。
答案:负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案:高3. 差分放大器可以有效地放大两个输入端之间的________。
答案:差模信号4. 运算放大器的饱和输出电压通常为________V或________V。
答案:+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。

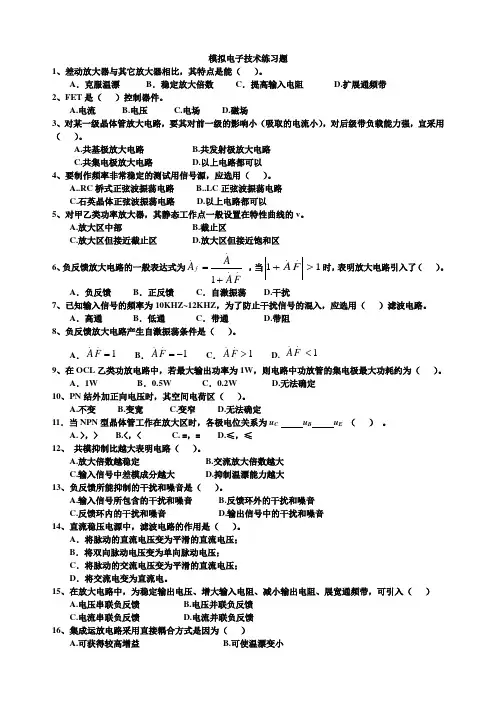

模拟电子技术练习题1、差动放大器与其它放大器相比,其特点是能( )。
A .克服温漂B .稳定放大倍数C .提高输入电阻 D.扩展通频带 2、FET 是( )控制器件。
A.电流B.电压C.电场D.磁场3、对某一级晶体管放大电路,要其对前一级的影响小(吸取的电流小),对后级带负载能力强,宜采用( )。
A.共基极放大电路B.共发射极放大电路C.共集电极放大电路D.以上电路都可以 4、要制作频率非常稳定的测试用信号源,应选用( )。
A..RC 桥式正弦波振荡电路B..LC 正弦波振荡电路C.石英晶体正弦波振荡电路D.以上电路都可以5、对甲乙类功率放大器,其静态工作点一般设置在特性曲线的v 。
A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区 6、负反馈放大电路的一般表达式为....1FA A A f +=,当11..>+F A 时,表明放大电路引入了( )。
A .负反馈B .正反馈C .自激振荡 D.干扰7、已知输入信号的频率为10KHZ~12KHZ ,为了防止干扰信号的混入,应选用( )滤波电路。
A .高通 B .低通 C .带通 D.带阻 8、负反馈放大电路产生自激振荡条件是( )。
A .1..=F AB .1..-=F AC .1..>F A D. 1..<F A 9、在OCL 乙类功放电路中,若最大输出功率为1W ,则电路中功放管的集电极最大功耗约为( )。
A .1WB .0.5WC .0.2W D.无法确定 10、PN 结外加正向电压时,其空间电荷区( )。
A.不变B.变宽C.变窄D.无法确定11.当NPN 型晶体管工作在放大区时,各极电位关系为u C u B u E ( ) 。
A. >,> B.<,< C. =,= D.≤,≤ 12、 共模抑制比越大表明电路( )。
A.放大倍数越稳定B.交流放大倍数越大C.输入信号中差模成分越大D.抑制温漂能力越大 13、负反馈所能抑制的干扰和噪音是( )。
一、选择题(本大题共15小题,每小题1分,共15分)1. 杂质半导体中少数载流子的浓度本征半导体中载流子浓度。
A.大于 B.等于 C.小于2. 温度升高时,二极管在正向电流不变的情况下的正向电压B,反向电流。
A.增大B.减小C.不变3. 晶体管通过改变来控制。
A.基极电流 B.栅-源电压 C.集电极电流D.漏极电流 E.电压 F.电流4. 集成运放有个输入端和个输出端。
A.1 B.2 C.3时,集成运放将,当其差5. 集成运放正常工作时,当其共模输入电压超过UIcmax时,集成运放。
模输入电压超过UIdmaxA.不能正常放大差模信号 B.输入级放大管将击穿6.直接耦合放大电路输入级采用差分放大电路是为了。
A.放大变化缓慢信号 B 放大共模信号 C 抑制温漂7. 已知整流二极管的反向击穿电压为20V,按通常规定,此二极管的最大整流电压为。
A. 20VB. 15VC. 10VD. 5V8. 空穴为少子的半导体称为________,空穴为多子的半导体称为。
A.P型半导体B.N型半导体C.纯净半导体D.金属导体9. 杂质半导体中少数载流子的浓度本征半导体中载流子浓度。
A.大于 B.等于 C.小于10. 室温附近,当温度升高时,杂质半导体中浓度明显增加。
A .载流子B .多数载流子C .少数载流子11. 温度升高时,二极管在正向电流不变的情况下的正向电压 ,反向电流 。
A .增大B .减小C .不变12. 晶体管通过改变 来控制 。
A .基极电流B .栅-源电压C .集电极电流D .漏极电流E .电压F .电流13. 晶体管电流由 形成,而场效应管的电流由 形成,因此晶体管电流受温度的影响比场效应管 。
A .一种载流子B .两种载流子C .大D .小14. 某放大电路在负载开路时的输出电压为4V ,接入12K Ω的负载电阻后,输出电压降为3V ,这说明放大电路的输出电阻为 。
A.10K ΩB.4K ΩC.3K ΩD.2K15. 直接耦合放大电路的放大倍数越大,在输出端出现的零点漂移现象就越 。
坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空(本题共20分,每空1分):1.整流电路的任务是__________;滤波电路的任务是__________。
2.在PN结的形成过程中,载流子的扩散运动是由于__________而产生的,漂移运动是__________作用下产生的。
3.放大器有两种不同性质的失真,分别是__________失真和__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是__________的影响;使高频区电压增益下降的主要原因是__________的影响。
5.在交流放大电路中,引入直流负反馈的作用是__________;引入交流负反馈的作用是___________。
6.正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__________信号的放大无影响,对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9.某放大电路的对数幅频特性如图1所示,当信号频率恰好为上限频率时,实际的电压增益为__________dB。
图1二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、()构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
2、()稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、()在三极管的三种基本组态中,只有电流放大能力而无电压放大能力的是基本共集组态。
4、()若放大电路的放大倍数为负值,则引入的一定是负反馈。
模电试题及答案一、选择题(每题2分,共20分)1. 在理想情况下,二极管的正向导通电压为:A. 0VB. 0.7VC. 1VD. 2V答案:B2. 放大电路中,为了抑制温漂,通常采用的措施是:A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案:A3. 下列关于运算放大器的描述,错误的是:A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案:D4. 在模拟电路中,滤波器的作用是:A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案:B5. 晶体管的三个极分别是:A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案:A6. 以下哪种电路可以用来产生正弦波振荡:A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案:C7. 稳压二极管的工作原理是利用二极管的:A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案:B8. 在模拟电路中,电流源的作用是:A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案:B9. 以下哪种元件不是模拟电路中常用的:A. 电阻B. 电容C. 电感D. 逻辑门答案:D10. 理想运算放大器的输入阻抗是:A. 有限值B. 无穷大C. 零D. 1欧姆答案:B二、填空题(每题2分,共10分)1. 在模拟电路中,______是用来表示信号幅度变化的。
答案:电压2. 晶体管的放大作用是通过控制______极电流来实现的。
答案:基极3. 运算放大器的输出电压与输入电压之间的关系,通常用______来描述。
答案:差分电压4. 在模拟电路中,______是用来表示信号频率变化的。
答案:电流5. 稳压二极管的稳定电压值通常在______V左右。
答案:6.8三、简答题(每题5分,共15分)1. 简述差分放大电路的工作原理。
模电基础试题及答案一、单项选择题(每题2分,共20分)1. 半导体材料的导电能力介于导体和绝缘体之间,这种材料被称为:A. 导体B. 绝缘体C. 半导体D. 超导体答案:C2. 在PN结中,正向偏置时,电流主要由哪种载流子通过?A. 电子B. 空穴C. 电子和空穴D. 离子答案:C3. 下列哪个元件不是基本的模拟电路元件?A. 电阻器B. 电容器C. 电感器D. 逻辑门答案:D4. 运算放大器的理想工作条件是:A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案:B5. 共发射极放大电路中,输出信号与输入信号的相位关系是:A. 同相B. 反相C. 无关系D. 相位差90度答案:B6. 晶体三极管的放大作用是通过控制哪个极的电流来实现的?A. 发射极B. 基极C. 集电极D. 任何极答案:B7. 在模拟电路中,通常使用哪种类型的反馈来提高电路的稳定性?A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案:B8. 场效应管(FET)的主要优点之一是:A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案:A9. 理想运算放大器的输入阻抗是:A. 有限值B. 零C. 无穷大D. 负无穷大答案:C10. 串联负反馈可以导致放大电路的:A. 增益增加B. 增益减少C. 带宽增加D. 带宽减少答案:B二、填空题(每空1分,共10分)1. 半导体二极管的主要特性是______,即正向导通,反向截止。
答案:单向导电性2. 在共基极放大电路中,输入信号与输出信号的相位关系是______。
答案:同相3. 运算放大器的开环增益通常在______以上。
答案:100000(或10^5)4. 场效应管的控制方式是______控制,而双极型晶体管的控制方式是______控制。
答案:电压;电流5. 理想运算放大器的输出电压与输入电压之间的关系是______。
答案:输出电压远大于输入电压三、简答题(每题5分,共10分)1. 简述晶体三极管的三种基本放大电路及其特点。
模电期末考试题目及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的基本工作模式不包括以下哪一项?A. 反相放大B. 同相放大C. 差分放大D. 功率放大答案:D2. 以下哪个元件不是构成模拟电路的基本元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D3. 理想运算放大器的开环增益是:A. 有限值B. 无穷大C. 零D. 负无穷大答案:B4. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案:B5. 模拟电路中的反馈类型不包括:A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案:C6. 在模拟电路中,滤波器的作用是:A. 放大信号B. 衰减信号C. 选择性地通过信号D. 转换信号答案:C7. 模拟电路中的电源管理主要解决的问题是:A. 信号放大B. 信号滤波C. 电压转换D. 信号调制答案:C8. 模拟电路中的噪声主要来源于:A. 电源B. 信号源C. 环境干扰D. 所有以上答案:D9. 以下哪个不是模拟电路设计中考虑的因素?A. 稳定性B. 线性度C. 频率响应D. 逻辑运算答案:D10. 在模拟电路中,信号的传输特性通常用下列哪个参数来描述?A. 增益B. 相位C. 阻抗D. 所有以上答案:D二、简答题(每题10分,共20分)1. 简述运算放大器的工作原理及其应用。
答案:运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。
它通常由差分输入级、中间放大级和输出级构成。
运算放大器可以用于实现各种线性和非线性功能,如放大、滤波、积分和微分等。
在实际应用中,运算放大器被广泛用于信号处理、传感器信号调理、数据转换等领域。
2. 解释什么是负反馈,并说明其在模拟电路中的作用。
答案:负反馈是指将放大器的输出信号的一部分以相反相位反馈到输入端的过程。
在模拟电路中,负反馈可以提高放大器的稳定性,减少非线性失真,提高增益的精确度,并且可以改善频率响应。

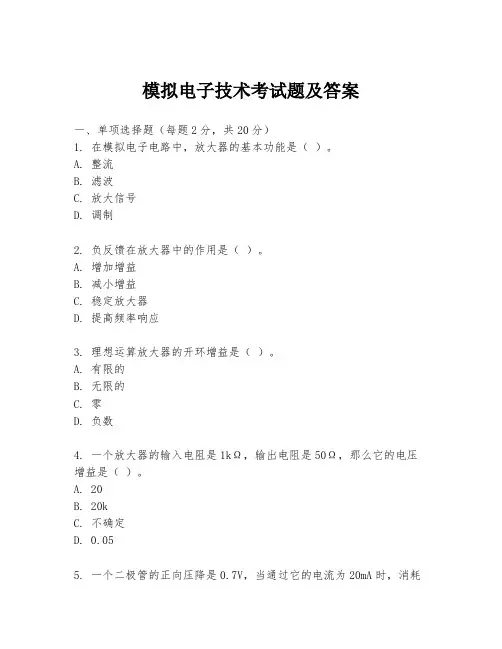

模拟电子技术考试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电子电路中,放大器的基本功能是()。
A. 整流B. 滤波C. 放大信号D. 调制2. 负反馈在放大器中的作用是()。
A. 增加增益B. 减小增益C. 稳定放大器D. 提高频率响应3. 理想运算放大器的开环增益是()。
A. 有限的B. 无限的C. 零D. 负数4. 一个放大器的输入电阻是1kΩ,输出电阻是50Ω,那么它的电压增益是()。
A. 20B. 20kC. 不确定D. 0.055. 一个二极管的正向压降是0.7V,当通过它的电流为20mA时,消耗的功率是()。
A. 14mWB. 0.014WC. 0.014mWD. 1.4mW6. 一个电路的频率响应曲线是一条直线,说明这个电路是()。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 全通滤波器7. 一个共射放大器的电流增益是-10,电压增益是-100,那么它的输出电阻是()。
A. 10ΩB. 100ΩC. 1kΩD. 10kΩ8. 晶体管的三种基本放大电路分别是()。
A. 共射、共基、共集B. 共射、共基、共漏C. 共射、共集、共漏D. 共基、共集、共漏9. 在模拟电子技术中,什么是“饱和区”?A. 信号失真区域B. 信号放大区域C. 信号衰减区域D. 信号调制区域10. 一个放大器的输入信号是正弦波,输出信号是方波,这个放大器可能应用在()。
A. 音频放大B. 视频放大C. 脉冲放大D. 信号调制答案:1-5 CCBDD 6-10 DCDCC二、填空题(每题2分,共10分)1. 在模拟电子电路中,________是用来测量电路输出电压的仪器。
2. 一个理想的电压源具有________和________的特性。
3. 运算放大器的输入端通常具有________和________的特性。
4. 一个放大器的增益可以通过改变________来实现。
5. 负反馈可以提高放大器的________和________。
试题一一、选择题:(每小题2分,共24分)(1)当晶体管工作在放大区时,发射结电压和集电结电压应为( B )。
A.前者反偏、后者反偏 B .前者正偏、后者反偏 C. 前者正偏、后者正偏(2)N 型半导体是在本征半导体中加入以下物质后形成的( C )。
A.电子B.三价硼元素 C .五价磷元素(3)为了减小零点漂移,通用型运放的输入级大多采用( C )。
A.共射电路B.乙类放大电路 C .差动放大电路 (4)高通滤波电路可以用于( A )。
A . 滤除低于某一频率的无用信号 B. 滤除高于某一频率的无用信号C. 让低于某一频率的有用信号通过(5)长尾式差动放大电路抑制零点漂移的主要原因是( C )。
A.采用了双极型电源B.电路和参数对称性好 C .引入了电流串联型负反馈(6)、电路如图所示,其输出电压u O 等于( B )。
A.i2i1u u - B .i1i2u u - C. i2i1u u +(7)当信号频率等于放大电路的f L 或f H 时,放大倍数的值约下降到中频时的0.7倍,即增益下降( A )。
A .3dB B.4dB C.5dB(8)( B )运算电路可将三角波电压转换成方波电压。
A .同相比例B .微分C .同相求和(9)PN 结加正向电压时,空间电荷区将( A )。
A . 变窄 B. 基本不变 C. 变宽(10)OCL 功率放大电路如图所示,当u i 为正半周时,则( A )。
A. T1导通T2截止B. T1截止T2导通C. T1,T2导通(11)整流的目的是( A )。
A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波(12)电路如图所示,二极管D为理想元件,输入信号u i为如图所示的三角波,则输出电压u o的最大值为( B )。
A. 5 VB. 7 VC. 2 V二、填空题:(总16 分,每空 2 分)(1)、一只晶体管在放大电路中,用万用表测出管脚对地电压分别是:A脚为12伏,B脚为11.7伏,C脚为6伏,则该管为PNP型锗管,A为e 极,B为 b 极,C为 c 极。
(2)工作在放大区的晶体管,当I B从10μA增大到20μA,I C从1mA增大到2mA,它的β为 100 。
(3)由于不易制造大容量电容,集成电路采用直接耦合放大方式。
(4)自激振荡的幅值平衡条件为1AF=。
(5)在放大电路中,晶体管工作在乙类状态导通角θ= π。
三、(8分)电路如图所示,电路中晶体管的β=100,r be=1kΩ,U BEQ=0.7V。
(1)现已测得静态管压降U CEQ=6V,估算R b约为多少千欧;(2)若测得U I和U O的有效值分别为 1mV和 100mV,则负载电阻R L为多少千欧?(1)220565CC CEQCQCCQBQCC BEQbBQV UI mARII AV UR kIμβ⎧-⎫==⎪⎪⎪⎪⎪⎪⎪⎪==⎨⎬⎪⎪⎪⎪-==Ω⎪⎪⎪⎪⎩⎭——4分(2)1001111 1.5O Lu LI beLC LU RA R kU rR kR Rβ'⎧⎫'===⇒=Ω⎪⎪⎪⎪⎨⎬⎪⎪+=⇒=Ω⎪⎪⎩⎭四、(10分)分析并画出如图所示电路的电压传输特性,然后根据电压传输特性画电路输入正弦波时的输出波形。
u ou i3T U V =-——4分 ——2分五、(10分)求解如图所示电路的运算关系。
+6V -6V111222333:::o i o i o i A u u A u u A u u ===()()12344123111123:1010o o o o o o o o i i i u u u A u R u u u R R R u u u u ⎛⎫=++=++ ⎪⎝⎭⇒=++六、(10分)判断如图所示电路中引入了哪种组态的交流负反馈,计算它的反馈系数,并估算其在深度负反馈条件下的电压放大倍数。
电压串联负反馈 ——6分1f o 13uu R F U U R R ==+ ——2分 o o 3 f i f 11u U U R A U U R =≈=+ ——2分七、(10分)用一级运算放大器设计电路完成运算122 2.5o i i u u u =--,要求反馈电阻使用100k ,并使电路外接电阻平衡。
——6分1250,40R k R k ==——2分318R k ≈八、(12分)在如图所示电路中,R 1=240Ω,R 2=0~3.6k Ω可调;W117输入端和输出端电压允许范围为2~35V ,输出端和调整端之间的电压U R 为1.25V 。
求解:(1)输出电压的调节范围;(2)输入电压允许的范围;(1)211.251 1.25~20o o R U U R ⎛⎫=+⇒= ⎪⎝⎭ ——6分(2)()()202~1.253522~36.25i U V =++=——6分试题二一、选择题:(总 30 分,每小题 2 分)(1)下列符号中表示发光二极管的为( c )。
(2)P 型半导体是在本征半导体中加入( b )后形成的。
A.电子B.三价硼元素C.五价磷元素(3)直耦放大电路初级选用差分放大电路的原因是( c )。
A.提高输入电阻B.稳定放大倍数C. 抑制零点漂移(4)所谓放大器工作在闭环状态,是指( b )。
A.考虑信号源内阻B.有反馈网络C.接入负载(5)长尾式差动放大电路R E 引入的负反馈主要是为了( a )。
A.抑制零点漂移B.使电路和参数对称性好C.增大输入电阻(6)表明晶体管质量优劣的主要参数是( a )。
A. β、CBO I 、CEO IB. I CM 、P CMC. U (BR )CEO ,I CM(7)、欲将正弦波电压叠加上一个直流量,可以选用( b )运算电路。
A. 比例B. 加减C. 积分(8)直流稳压电源中滤波电路的目的是( c )。
A.将高频变为低频B.将交流变为直流C.减小脉动,使输出电压平滑(9)已知变压器二次电压为222sin u U t ω=V ,负载电阻为R L ,则桥式整流电路中二极管承受的反向峰值电压为( b )。
A. 22U 22U C. 20.9U(10)( b )运算电路可将方波电压转换成三角波电压。
A .同相比例B .积分C .同相求和(11)功率放大电路的转换效率是指( b )。
A .输出功率与晶体管所消耗的功率之比B .最大输出功率与电源提供的平均功率之比C .晶体管所消耗的功率与电源提供的平均功率之比(12)稳压二极管外加正偏电压时处于( a )状态。
A.导通B.截止C.放大(13)负反馈放大电路中,反馈信号( a )。
A. 仅取自输出信号B. 取自输入信号或输出信号C. 仅取自输入信号(14)集成运算放大器实质上是一个具有高电压放大倍数( a )电路。
A.直接耦合多级放大B.阻容耦合多级放大C.变压器耦合多级放大(15)PNP 型或NPN 型晶体管,其发射区和集电区均为同类型半导体(N 型或P 型)。
所以在实际使用中发射极与集电极( b )。
A. 可以调换使用B. 不可以调换使用C. PNP 型可以调换使用,NPN 型则不可以调换使用二、填空题:(总 20 分,每空 2 分)(1)、根据反馈信号在输出端的取样方式不同,可分为 电压 反馈和电流 反馈 ,根据反馈信号引回到输入端与输入信号综合方式的不同,又可把反馈分成为 串联 反馈 和 并联 反馈 。
(2)对称的双端输出差动放大电路,共模电压放大倍数等于 0 。
(3)PN 结正偏是指P 区电位 高于 N 区电位。
(4)自激振荡的相位平衡条件是 2,A F n n Z ϕϕπ+=∈ 。
(5)在放大电路中,晶体管工作在甲类状态导通角θ= 2π 。
(6)差动放大电路中,差模电压放大倍数与共模电压放大倍数之比,称为 共模抑制比 ,理想差动放大电路中其值近似为 无穷大 。
三、(8分)电路如图所示,集成运放输出电压的最大幅值为±14V ,填表。
u I /V0.1 0.4 0.8 1.5 u O 1/V-1 -4 -8 -14 u O 2/V 1.1 4.4 8.8 14四、(14分)设运放是理想的,试分析如图所示正弦波振荡电路:1)正确连接A 、B 、P 、N 四点,使之成为RC 桥式振荡电路;2)求出该电路的振荡频率;3)若R 1=2kΩ,分析R F 的阻值应大于多少可以使电路起振?1)将A 和N 相连,将B 和P 相连——6分 2)RC f π210==631002.01082021-⨯⨯⨯⨯π=9.7Hz ——4分 3)由311>+=R R A F u ,所以F R >4 k Ω五、(8分)图示电路的电压放大倍数可由开关S 控制,设运放为理想器件,试求开关S 闭合和断开时的电压放大倍数A u 。
开关S 断开时,运放组成反相比例运算电路,有11f u R A R =-=- ——4分开关 S 闭合时,运放组成加减运算电路,有11[(1)]1ff u R R A R R =-++=七、(12分)电路如图所示,晶体管的β=80,r b e =1k Ω。
(1)求出电路静态工作点;(2)画电路的小信号模型,求出R L =3k Ω时电路的u A 和R i 。
(1)()mA R R U V I e b BE cc B 032.01=++-=β ——2分()mA I I B E 6.21=+=β ——2分V R I V U E E cc CE 2.7=-= ——2分(2)小信号模型——2分A 11-11()()992.011='++'+=L be L u R r R A ββ ——2分()[]k R r R R Lbe b i 761//='++=β。
