MI-12倒置生物显微镜使用说明书广州市明美科技有限公司地址:广州市天河区龙口西路219号706室电话:020-********传真:020-********注意事项!!1.请勿自行拆卸本仪器为精密仪器,出厂前已经过精密调校,随意拆卸可能会触电或损坏仪器。
除非本说明书所提及的需用户动手的部分,请不要拆卸其它任何部件。
如您有疑问或发现仪器有故障,请与厂家或就近的销售商联系。
2.注意输入电压是否相符本仪器设计为宽电压(85~265V,50/60Hz)输入,可适用于绝大部分地区电压情况。
但如果供电电压超出此范围,仪器将会严重损坏。
3.防止烫伤和着火仪器通电使用时,灯泡及附近的灯罩等部分温度会急剧上升,直至达到一个热平衡状态。
此时这些部位温度较高,使用时千万注意不要灼伤自己。
灯泡更换应待其完全冷却之后方可进行!!不要将酒精、汽油、纸张等易燃物靠近灯泡,以防引起火灾!!4.更换灯泡的注意事项本仪器使用的灯泡为G4灯脚的6V/20W卤钨灯,更换时应选用同种规格的灯泡,否则可能导致仪器损坏。
换灯前应将关闭电源,拔下电源插头,避免触电事故发生。
换灯时应注意不要在灯泡上粘上指纹、灰尘或油渍等物。
5.搬运和使用搬运前应切断电源,拔下电源插头,收好电源线。
放置时注意不要压伤手指。
本仪器属精密仪器,应轻拿轻放,使用时谨慎操作。
剧烈震动或强行硬性操作会导致仪器的相关部件严重损坏。
本仪器正常使用的环境要求为:室内温度:0°C~40°C最大相对湿度:85%温度过高或湿度过大均会引起光学部件生霉、起雾或结露,使仪器不能正常使用。
目录一.用途 (1)二.性能参数 (1)三.安装与使用 (3)1、安装 (3)2、使用 (4)四、维护与保养 (7)五、常见故障与排除表 (8)六、MI-12倒置生物显微镜产品配套表 (9)图1MI-12型倒置生物显微镜外形图一、用途MI-12型倒置生物显微镜采用人性化设计,配置了特殊设计的超长工作距离平场消色差物镜、长工作距离聚光镜、相衬装置、移动尺及1×或0.6×摄像接筒,可接CCD、数码相机或本公司特殊设计的130万、200万像数的数码摄像头,具有外形美观、稳定可靠、像质优异、使用便捷等优点,可广泛应用于生物学、医学、环境保护以及教学、科研和工农业生产实践中的众多行业、部门,特别适合用于观察、记录附着于培养皿底部或悬浮于培养基中的活体物质,是细胞、组织的培养以及微生物观察、研究的理想仪器,在食品检验、水质鉴定、晶体结构分析及化学反应沉淀物分析等领域也能发挥巨大作用。
倒置显微镜(Inverted microscope)的结构特点及分类,应⽤倒置显微镜(Inverted microscope)是为了适应化学医学等领域中的组织培养、细胞离体培养、浮游⽣物、环境保护、⾷品检验以及流质沉淀物等显微镜观察和研究的理想仪器。
⼀、结构特点1. 物镜、照明系统位置 组成和正置显微镜⼀样,只不过物镜与照明系统颠倒,前者在载物台之下,后者在载物台之上。
以载物台为基准,物镜与照明系统的位置与正置显微镜相⽐颠倒了,故称倒置显微镜。
2. 物镜特点被检物体放置在培养⽫(或培养瓶)中,所以倒置显微镜的物镜为长⼯作距离、低数值孔径。
⼀般研究⽤的倒置显微镜配置4X、10X、20X、40X 、60X物镜,⾦相显微镜。
聚光镜的数值孔径也较低⼯作距离为长⼯作距离,能直接对培养⽫中的被检物体进⾏显微观察和研究。
倒置显微镜光路相对于正置显微镜的光路较长。
3. 观察⽅式其观察⽅式常见的有相差、DIC、霍夫曼或塑料DIC⽅法。
另外与正置显微镜⼀样,也配置暗视野、荧光、偏光等观察⽅式。
⼆、主要分类:从⽤途分:⽣物倒置显微镜,⾦相倒置显微镜,偏光倒置显微镜,荧光倒置显微镜等。
从⽬镜类别分:单⽬倒置显微镜,双⽬倒置显微镜,三⽬倒置显微镜。
三、应⽤ ⽣物医学领域:倒置显微镜多⽤于⽆⾊透明的活体观察。
应⽤于⽣物学等领域中的组织培养、细胞离体培养、浮游⽣物、环境保护、⾷品检验等显微镜观察。
⼴泛应⽤于膜⽚钳(patch-clamp),转基因单精⼦注射(transgene ICSI)等领域。
⼯业领域:⼯业领域例如⾦相组织观察也常⽤到倒置⾦相显微镜。
四、拓展设备倒置显微镜为了便于细胞培养,常配置恒温台、活细胞培养箱。
为了进⾏显微镜下的微操作,常配置显微操作设备。
生物倒置显微镜的使用要求
生物倒置显微镜是一种专业的显微镜,其使用需要注意以下要求: 1. 使用前应先检查显微镜是否完好无损,特别是光路和光源是
否正常。
2. 使用时应先调节好目镜和物镜,确保光路畅通,图像清晰。
3. 放置标本时应注意标本的位置和朝向,确保观察到的图像正确。
4. 调节焦距时应逐渐旋转焦距旋钮,避免过度调节导致光路偏
移或机械损坏。
5. 使用过程中避免碰撞或摔落,防止损坏或影响精度。
6. 使用后应注意清洁和保养,及时清理镜头和光路,确保下次
使用时无影响。
7. 学习使用前应仔细阅读使用说明书,或在专业人士指导下进
行操作。
以上是使用生物倒置显微镜的基本要求,使用者应认真遵守,以保证正常使用和精度观察。
- 1 -。
三目倒置生物显微镜显微镜技术指标三目倒置生物显微镜倒置生物显微镜型号:XSP—37XB一、技术参数:1平场目镜大视野WF10X/ф20mm2长距平场消色差物镜:10X/0.25、25X/0.4、40X/0.65、相衬物镜PLL10X/0.25PHP3总放大倍数:100—400X三目倒置生物显微镜37XB由于配有长工作距离的聚光镜、平场消色差物镜及相衬装置,故可使用各种培育皿和培育瓶,特别适用于对活细胞和组织、流体、沉淀等进行显微察看。
可供科研单位、高等院校、医疗卫生、农业等单位应用。
总放大倍数:100—400X 仪器特点:1、长工作距离物镜2、相称装置3、成像清楚二、产品成套性:1、产品的成套件:序号名称重要技术参数单位数量1显微镜主体台12三目镜筒只13长距平场消色差物镜10X、25X、40X只各14平场目镜10X对15对中望远镜只16滤色片蓝、绿、磨砂玻璃片各17相衬物镜10X只18标本架只19备用灯泡卤素灯6V/20W只110保险丝只111电源线根112产品说明书本113产品装箱单份114产品合格证份115产品保修卡份12、选购件:16X目镜、25X/0.40PHP相衬物镜、40X/0.60PHP 相衬物镜、摄影摄像装置及相应的图像分析软件4察看头:三目铰链式30倾斜可360旋转5转换器:四孔(滚珠内定位)6粗微调调焦范围:30mm微动格值2um粗微动同轴调焦,粗动松紧可调,带锁紧和限位7载物台:双层机械式尺寸200X152mm移动范围75X30mm游标格值0.1mm8标本架适合放置72mm或77mmX33mm培育器皿适合放置72mm 或68mm培育器皿9光瞳距离:55—75mm10聚光镜:0.4NA阿贝聚光镜,可变光栏带滤色片11照明:亮度可调卤钨灯泡6V20W12插板式相衬装置对中望远镜10X插板式相衬环板13仪器重量净重9.0kg毛重11.0kg14仪器尺寸仪器尺寸20X45X43(cm)包装尺寸30X55X65(cm)生物显微镜使用注意事项生物显微镜是用来察看生物切片、生物细胞、细菌以及活体组织培育、流质沉淀等的察看和讨论,同时可以察看其他透亮或者半透亮物体以及粉末、细小颗粒等物体。
从眼前做起从眼前做起地电1. 用途XDS系列实验室倒置生物显微镜配备有特殊设计的长工作距离平场消色差物镜、长工作距离聚光镜和相衬装置,采用倒置式结构,因而特别适合于附着在培养皿底或悬浮在培养基中的活体观察,是细胞培养、组织培养及微生物研究的必备仪器,在水质鉴定、食品检验、化学反应沉淀物和晶体结构分析等工作中亦可发挥巨大作用,可广泛应用于生物医学、环境保护、工农业生产、教学、科研等诸多行业和部门。
2.规格2.1 物镜标记类别放大倍数数值孔径(N.A.)工作距离(mm)盖玻片厚度(mm)备注LWD PLAN 10/0.25LWD PLAN 25/0.40 LWD PLAN 40/0.60 长距平场消色差10⨯25⨯40⨯0.250.400.607.9531.5LWD PLAN ph 10/0.25 LWD PLAN ph 25/0.40 LWD PLAN ph 40/0.60 长距平场消色差负相衬10⨯25⨯40⨯0.250.400.607.9531.5 绿色标志2.2 目镜标记类别放大倍数焦距(mm) 视场直径(mm)附注WF10⨯广角目镜10⨯25 φ20(图一)XDS-1B型外形图(图二)XDS-1A型外形图4 使用(图四)主机底座图(图五)托臂板安装图4 使用(图七)双目镜组4.5 双手握左右目镜筒(7-2)相对转动,可在55-75mm范围内调整双目瞳距与观察者瞳距一致(双像重合)。
(图九)相衬装置4.10 相衬观察4.10.1对XDS-1型4.10.1.1 将环板片(9-1)插入聚光镜相应插孔中。
4.10.1.2 孔径光栏开至最大。
4.10.1.3 相应放大倍数的相衬物镜置入光路。
4.10.1.4 在一个目镜筒中换用对中目镜观察,调节对中目镜的视度调节圈(9-2),并稍调节聚光镜升降手轮,使环板上的亮圈和相板上的暗环成像同时清晰。
4.10.1.5 转动环板座调节螺钉(8-11),使环板和相板的中心重合。
BM-37XCC电脑型倒置生物显微镜BM-37XCC电脑型倒置生物显微镜详细说明BM-37XCC电脑型倒置生物显微镜的专业生产销售厂家:河南兄弟仪器设备有限公司。
BM-37XCC电脑型倒置生物显微镜是兄弟仪器设备有限公司主推的品牌产品之一,历经市场检验,畅销全国!BM-37XCC电脑型倒置生物显微镜倒置生物显微镜具有在培养瓶或培养皿内进行显微观察的特点,仪器配有长工作距离物镜和长工作距离的平场消色差聚光镜、广角目镜,同时配有相衬装置,可以观察不经染色的透明活体。
该仪器特别适用于对活体细胞和组织、流质、沉淀物等进行显微研究,可供科研、高校、医疗、防疫和农牧等部门使用。
BM-37XCC电脑型倒置生物显微镜技术参数:三目筒放大倍数物镜转换器机械筒长目镜物镜瞳距载物台移动范围聚光镜电光源调焦机构微调格值CCD摄像头相衬装置三目铰链式观察筒,45°倾斜,可360°旋转。
100倍-400倍(选购100倍-640倍)四孔转换器无限远WF10X,选购:WF16X长工作距离平场物镜4X/0.10,40X/0.65,长工作距离相衬物镜10X/0.25,20X/0.40 55mm-75mm方型工作台242mm×172mm,玻璃载物平板φ110mm120mm×75mm长工作距离聚光镜带可变光栏工作距离:75mm12V/30W卤素灯,亮度可调。
30mm粗微动同轴调焦机构带粗动张力锁紧装置0.002mmCCD摄像头、适配镜或选购视频拦截卡长工作距离相衬物镜10X,20X。
相衬环板。
河南兄弟仪器设备有限公司依靠自身强大的社会资源、品牌优势、经营优势,以优于市场的BM-37XCC 电脑型倒置生物显微镜的价格向广大新老顾客朋友提供价格实惠、品质优良的该仪器设备;河南兄弟仪器设备公司拥有最齐全的BM-37XCC电脑型倒置生物显微镜的型号,欢迎新老顾客朋友订购。
河南兄弟仪器设备公司承诺以最新BM-37XCC电脑型倒置生物显微镜的报价、最完善的服务回报顾客朋友。
倒置显微镜操作流程倒置显微镜是一种常用的显微镜,它的设计使得它在观察生物细胞等大尺寸标本时非常方便。
下面将详细介绍倒置显微镜的操作流程。
一、准备工作1. 将倒置显微镜放置在平稳的桌面上。
2. 确保显微镜电源已连接,打开电源开关,并将亮度调节到适当的亮度。
3. 准备待观察的标本,并将其放置在显微镜的载物台上。
4. 调整载物台的高度,使得标本与物镜能够接触。
二、调整光源1. 观察显微镜的光源,确保其工作正常。
2. 根据需要,调节光源的亮度和角度,以获得清晰的光线投射在标本上。
三、调节镜头1. 选择合适的目镜,并将其插入目镜筒上。
2. 选择合适的物镜,并将其插入物镜筒上。
3. 使用焦距调节钮,将物镜与标本调至适当的焦距。
4. 使用调节装置,使得目镜和物镜等距标本表面。
5. 根据需要,使用液体浸润物镜,以提高高倍观察的分辨率。
四、观察标本1. 通过目镜观察标本,调整光源和镜头,以获得清晰的图像。
2. 使用焦距调节钮,改变焦点,观察标本的不同深度位置。
3. 根据需要,调整镜头的放大倍数,以获得更清晰的细节。
4. 如需拍摄图像,可将相机与显微镜相连。
五、清理和关闭1. 使用显微镜清洁纸轻轻擦拭物镜和目镜的表面,确保清洁干净。
2. 关闭显微镜光源开关,并拔下电源插头。
3. 将目镜和物镜从显微镜上拆下,并放置在安全的位置。
4. 清理并储存载物台和其他附件。
5. 将显微镜盖上,并存放在安全干燥的地方。
以上就是倒置显微镜的操作流程。
在操作过程中,请注意保持标本与显微镜的稳定,避免碰撞和损坏。
同时,确保显微镜的清洁和妥善保养,以保证其正常工作和延长使用寿命。
希望这份操作流程能够对你使用倒置显微镜提供帮助。
倒置生物显微镜安全操作及保养规程一、前言倒置生物显微镜是现代生物学研究中不可或缺的一种仪器,是分子细胞生物学、生物医学研究的基础设施。
因此,正确的使用和维护显微镜,对于保证实验室研究的高效性、经济性、安全性和顺畅性具有非常重要的意义。
本文档旨在介绍倒置生物显微镜的安全操作规程及保养注意事项,以减少仪器维修与事故的发生。
二、安全操作规程1. 观察前的准备1.检查电源插头和开关:确认开关处于“关”(Off)位置,插头连接稳固,电源线路没有老化或损坏情况,且符合所在国家或地区的标准;2.检查目镜:目镜应该干净。
若清洗,一定要用无纺布或清洁纸轻轻擦拭;3.检查平台:确认样本盘、温度控制区域或者其他机构是否放置正确;4.检查字母表和标度:检查标度和字母表是否清晰,有无磨损;5.调整桥架:将显微镜通过手轮调整到适合的位置,使其平衡且无卡住的情况。
2. 观察过程中的注意事项1.注意声响:若操作时发现任何声响或者异常情况,停机检查,不能强行使用;2.注意热量:在热盘和激光镜的低功率发射的时候,不要将手臂放在样本盘或其他热源上。
热量会伤害您的皮肤和手臂;3.注意观察环境:观察过程中应该尽量减少空气流动,减少颠簸,减少震动等不利因素;4.确认缩放和对焦:在调整观察样本的时候,首先要确认合适的缩放比例和对焦准确;5.避免光源过强:若光源过强,会影响显微镜寿命与观察质量,应该手动调整光源强度,防止过强。
3. 观察结束后的维护1.清洗显微镜:使用无纺布和软毛刷轻轻擦拭镜头和桥架,将设备存放在干燥,不在阳光明显或者偏热的环境中;2.关设备传电:关闭电源开关,拔下电源线;3.存储设备:长期不用的设备应该放在防潮、防尘、防霉的环境中,由专业技术人员进行维修和检查维护。
三、常见问题及解决方案1. 显微镜电池无法充电或电力缺乏1.检查连接器是否损坏;2.检查电池是否贴在连接器上,而不是在安装填充;3.检验电池是否放置错误;4.检查充电器是否损坏;5.检查电池是否过期。
生物倒置显微镜使用说明
1
2
1.插上插头,旋转旋钮1(如上图),打开电源。
旋钮1同时
控制显微镜给光强弱。
2.将观察样品置于载物台上(可能会需要配合载玻片使用),
调节旋钮3,使载物台左右移动,以便于光源对准样品,易于从目镜中观察
3.调节旋钮2,上升或下降物镜位置,使聚焦,观察清晰的
样品图像。
4.将ccd usb接口接入电脑,打开ToupView软件,进行拍摄。
A.选择设备。
点击一下即可。
B.调节曝光于增益。
曝光时间越短,拍摄出来的视频帧率
越高。
*********
C.调节白平衡。
调节到光差区域清晰即可。
D.其他项酌情使用。
E.捕获照片或者录像。
5.使用过程中注意保护目镜与物镜,不要划伤弄脏镜片。
6.使用完毕后旋转旋钮1,关闭显微镜。
罩上防尘罩。
(具体详细的显微镜说明书见购买仪器附送的纸质版)。
倒置显微镜图册进入20世纪80年代以来,光学显微镜的设计和制作又有了很大的发展,其发展趋势主要表现在,注重实用性和多功能方面的改进。
在装配设计上趋于采用组合方式,集普通光镜加相差、荧光、暗视野、DIC、摄影装置于一体,从而操作灵活,使用方便。
同样倒置显微镜也结合其他技术,下面简单介绍一些:莱卡倒置显微镜.MC006-5XB-PC金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,该仪器配用摄像装置,可摄取金相图谱,并对图谱进行测量分析,对图像进行编辑、输出、存储、管理等功能。
XDS-200倒置显微镜是一种载物台在物镜上面的生物显微镜,由于配有长工作距离的聚光镜,长工作距离平场消色差物镜及相衬装置,故可使用各种培养皿和培养瓶,特别适用于对活体细胞和组织,流质,沉淀物等进行显微研究,该仪器可供科研,高校,医疗,防疫,农牧等部门使用。
XDS-200C电脑型倒置显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。
既可人工观察显微图像,又可以在计算机显示器上很方便地适时观察显微图像,并可随时捕捉记录观察图片,从而对观察图像进行分析,处理等,还可以保存或打印出高像素图像照片。
4XBC电脑型双目倒置金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。
可以在计算机显示器上很方便地观察金相图像,从而对金相图谱进行分分析,评级等对图片进行输出、打印。
显微镜成像清晰,视野宽广,整体设计符合人机功能,适合长时间操作。
可广泛地应用在工厂或实验室进行铸件质量的鉴定。
原材料的检验或对材料处理后金相组织的研究分析等工作。
本仪器是系倒置式金相显微镜,由于试样被观察表面与工作台表面重合,因此与试样高度无关,便用方便,仪器结构紧凑,外形美观大方,仪器底座支承面积较大,弯臂坚固,使仪器的重心较低安放平稳可靠,由于目镜与支承面呈45度倾斜,使观察舒适。

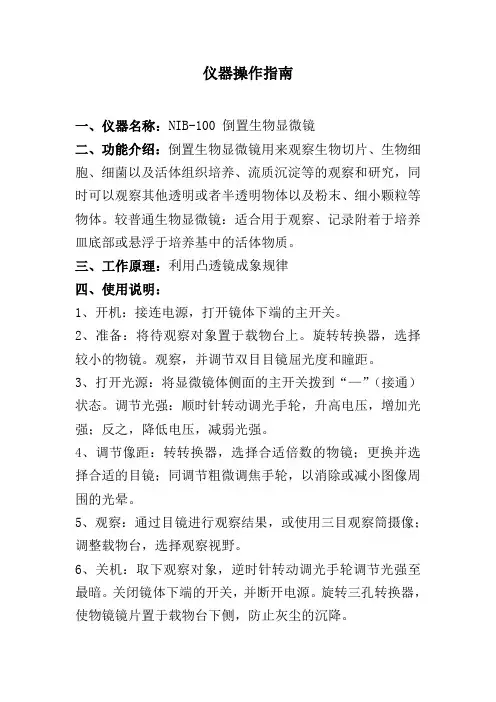

仪器操作指南
一、仪器名称:NIB-100 倒置生物显微镜
二、功能介绍:倒置生物显微镜用来观察生物切片、生物细胞、细菌以及活体组织培养、流质沉淀等的观察和研究,同时可以观察其他透明或者半透明物体以及粉末、细小颗粒等物体。
较普通生物显微镜:适合用于观察、记录附着于培养皿底部或悬浮于培养基中的活体物质。
三、工作原理:利用凸透镜成象规律
四、使用说明:
1、开机:接连电源,打开镜体下端的主开关。
2、准备:将待观察对象置于载物台上。
旋转转换器,选择较小的物镜。
观察,并调节双目目镜屈光度和瞳距。
3、打开光源:将显微镜体侧面的主开关拨到“—”(接通)状态。
调节光强:顺时针转动调光手轮,升高电压,增加光强;反之,降低电压,减弱光强。
4、调节像距:转转换器,选择合适倍数的物镜;更换并选择合适的目镜;同调节粗微调焦手轮,以消除或减小图像周围的光晕。
5、观察:通过目镜进行观察结果,或使用三目观察筒摄像;调整载物台,选择观察视野。
6、关机:取下观察对象,逆时针转动调光手轮调节光强至最暗。
关闭镜体下端的开关,并断开电源。
旋转三孔转换器,使物镜镜片置于载物台下侧,防止灰尘的沉降。
倒置荧光显微镜使用流程及注意事项倒置荧光显微镜是一种用于研究生物细胞和组织的高级显微镜。
下面是关于倒置荧光显微镜使用流程及注意事项的10条详细描述:1. 准备样本:在使用倒置荧光显微镜之前,您需要准备好待观察的生物样本。
根据您的研究目的,将样本固定、染色、清洁并转移到易于观察的载物上。
2. 打开显微镜:将倒置荧光显微镜放在平稳的工作台上,并插上电源线。
打开电源开关,同时打开镜头底部的白光源开关。
3. 调整照明:使用镜头底部的可调节照明装置,调整荧光显微镜的照明强度。
确保照明充足,但不会损害样本。
4. 安装镜头:根据您的研究需求,选择合适的镜头并安装到镜头握架上。
确保镜头固定在正确的位置,并确保调节环顺利工作。
5. 校准照明通道:根据您使用的荧光染料的光谱特性,选择正确的滤光片或激发光源,并将其安装在照明通道中。
这将有助于仅激活您感兴趣的染料。
6. 调整焦点:使用荧光显微镜底部的焦点旋钮调整样本的焦距。
将样本调整到最清晰的观察状态。
7. 调节荧光强度:使用显微镜上的荧光滤光片或光强调节装置,调节荧光显微镜的荧光强度。
确保光强足够以激发和检测荧光信号,但不能过强以导致样本破坏。
8. 观察与记录:通过荧光显微镜的目镜观察样本,确保样本在荧光显微镜的视野范围内。
您可以使用相机或软件记录您感兴趣的图像,以备日后分析和报告使用。
9. 清理和保养:在使用完荧光显微镜之后,关闭电源开关,并将滤光片和激发光源取下。
用干净的柔软布轻轻擦拭荧光显微镜的各个部件,保持其清洁和良好状态。
10. 注意事项:在使用倒置荧光显微镜时,您应注意以下事项:避免长时间持续使用荧光显微镜,以避免样本受损。
避免直接触摸显微镜的物体表面,以防指纹污染样本。
谨慎处理染料,以免接触到皮肤或被误吞食。
在工作台上放置显微镜时,确保表面平稳和牢固。
定期对荧光显微镜进行维护和保养,以确保其正常工作和延长使用寿命。
这些关于倒置荧光显微镜使用流程及注意事项的详细描述将帮助您正确地操作和保养这种高级显微镜装置,以获得准确和清晰的观察结果。
倒置生物显微镜倒置生物显微镜是生物显微镜的分支,用来察看生物切片、生物细胞、细菌以及活体组织培育、流质沉淀等的察看和讨论,同时可以察看其他透亮或者半透亮物体以及粉末、细小颗粒等物体。
比较一般生物显微镜:适合用于察看、记录附着于培育皿底部或悬浮于培育基中的活体物质,在食品检验、水质鉴定、晶体结构分析及化学反应沉淀物分析等领域也能发挥巨大作用。
目录显微镜光学参数工作原理显微镜光学参数在镜检时,人们总是希望能清楚而光亮的理想图象,这就需要显微镜的各项光学技术参数达到肯定的标准,并且要求在使用时,必需依据镜检的目的和实际情况来协调各参数的关系。
只有这样,才能充分发挥显微镜应有的性能,得到充足的镜检效果。
显微镜的光学技术参数包括:数值孔径、辨别率、放大率、焦深、视场宽度、覆盖差、工作距离等等。
这些参数并不都是越高越好,它们之间是相互联系又相互制约的,在使用时,应依据镜检的目的和实际情况来协调参数间的关系,但应以保证辨别率为准。
工作原理折射和折射率光线在均匀的各向同性介质中,两点之间以直线传播,当通过不同密度介质的透亮物体时,则发生折射现象,这是由于光在不同介质的传播速度不同造成的。
当与透亮物面不垂直的光线由空气射入透亮物体(如玻璃)时,光线在其介面更改了方向,并和法线构成折射角。
透镜是构成显微镜光学系统的最基本的光学元件,物镜目镜及聚光镜等部件均由单个和多个透镜构成。
依其外形的不同,可分为凸透镜(正透镜)和凹透镜(负透镜)两大类。
当一束平行于光轴的光线通过凸透镜后相交于一点,这个点称焦点,通过交点并垂直光轴的平面,称焦平面。
焦点有两个,在物方空间的焦点,称物方焦点,该处的焦平面,称物方焦平面;反之,在象方空间的焦点,称象方焦点,该处的焦平面,称象方焦平面。
光线通过凹透镜后,成正立虚像,而凸透镜则成正立实像。
实像可在屏幕上显现出来,而虚像不能。
凸透镜成象规律1.当物体位于透镜物方二倍焦距以外时,则在象方二倍焦距以内、焦点以外形成缩小的倒立实象;2.当物体位于透镜物方二倍焦距上时,则在象方二倍焦距上形成同样大小的倒立实象;3.当物体位于透镜物方二倍焦距以内,焦点以外时,则在象方二倍焦距以外形成放大的倒立实象;4.当物体位于透镜物方焦点上时,则象方不能成象;5.当物体位于透镜物方焦点以内时,则象方也无象的形成,而在透镜物方的同侧比物体远的位置形成放大的挺立虚象。
蔡司倒置生物显微镜安全操作及保养规程一. 前言倒置生物显微镜是一种主要用于细胞培养和显微解剖的显微镜,具备生物学样本的观察、细胞和组织培养、细胞成像等功能。
蔡司是倒置生物显微镜的厂商之一,该显微镜以其精准、稳定的成像效果和出色的可调性而著称。
操作蔡司倒置生物显微镜时,应注意安全操作及保养规程,以确保使用的安全性和设备的寿命。
二. 安全操作规程1. 操作前准备在使用蔡司倒置生物显微镜之前,应该做好以下准备:•仔细检查显微镜是否还具备安全使用的条件;•检查电源、插头、开关是否正常工作;•清理和消毒显微镜及其配件,确保它们处于良好的清洁状态;•在操作之前,应阅读显微镜的使用说明,了解显微镜的基本操作安全规程。
2. 操作过程中的注意事项操作蔡司倒置生物显微镜的过程中,应注意以下事项:•不要使用划痕或有损伤的玻璃片或载玻片;•不要碰触镜头表面,以免污染或损坏镜头;•不要在显微镜上放置任何饮品或食品;•操作显微镜时,应使用专门的显微镜操作器或手柄,避免操作不当造成设备损坏或人员伤害;•当镜头朝下时,保护样品不受指甲等锋利物刮伤。
3. 操作后的注意事项使用完蔡司倒置生物显微镜后,应注意以下事项:•切断电源并拔掉插头;•清理并消毒镜头和配件;•及时处理任何瑕疵或损坏;•通过仪器操作软件正常关闭系统。
三. 设备保养规程蔡司倒置生物显微镜使用寿命长,但需要进行正确的保养和维修,才能保证设备的可靠性和稳定性。
1. 设备清洁日常使用后,应随时对显微镜和配件进行清洁和消毒,保持它们的清洁状态。
使用60%-75%的无水酒精或中性清洁剂,涂布在干净的棉布上,擦拭显微镜表面和配件,以保持镜头和配件干净,避免灰尘污染镜头,影响成像质量。
2. 镜头护理使用蔡司倒置生物显微镜的过程中,镜头可能会有一些误刮或者棉纱残留在表面上等问题。
如果直接用纸巾或者手指去擦拭,会很容易将表面镀层摩损或者刮伤,影响成像质量。
护理镜头应采用专业的护理方法和设备。
倒置生物显微镜的原理是怎样的呢
倒置生物显微镜是一种常用的生物学研究工具,主要用于观察活细胞生长、形态和结构等。
相比传统的立式显微镜,倒置显微镜能够更清晰地观察较厚的生物样本、细胞培养和培养皿内的实验。
那么,倒置生物显微镜的原理是怎样的呢?
光学系统
倒置生物显微镜的光学系统是其最重要的组成部分。
首先,显微镜的光源产生光线,经过凸透镜使光线以平行光线入射样本。
光线产生折射,透过倒置对象镜和穿透对象镜后,再通过凸透镜和目镜进入观察者的眼中观察。
在倒置生物显微镜中,镜头安装于镜头架的下部,将样本倒置于浸入培养液的玻璃制品底部。
通过将镜头安装在样本下方,倒置生物显微镜可以避免将培养皿或其他容器中的样本取出,只需将镜头通过底部观察即可。
焦点调节
焦点调节器允许用户调节镜头与样本间的距离,以便于获得清晰的透镜图像。
例如,在观察高度分散的细胞或多层细胞时,需要将焦距定位到样本的底部,以便查看底部细胞的形态和结构。
而如果观察较厚的样本,如三维聚落或组织切片时,可使用焦平面定位器,在不同层面上观察特定的细胞群或区域。
其他注意事项
倒置生物显微镜还有一些注意事项,如调节光源强度以获得更好的成像效果。
此外,在进行样本观察时应注意保持样本的平面,以获得最佳成像效果。
总之,倒置生物显微镜是一种常用的生物学工具,有广泛的使用范围。
能够清晰观察到活细胞的生长、形态和结构。
在使用时应注意光学系统和焦点调节,并注意保留样本的平面。
选购倒置显微镜有哪些需要注意的倒置显微镜是一种适用于生物组织培养、观察和分析的显微镜。
与传统显微镜不同,倒置显微镜倒置了物体与目镜之间的位置,将光源置于物体的下方。
倒置显微镜在观察培养细胞、大型生物或透明样品方面有极大的优势,但在选购倒置显微镜时也需要一些注意事项。
1. 确定需要观察的物体种类在选购倒置显微镜时,首先需要明确观察的物体种类。
倒置显微镜适用于观察生物样品,包括细胞、组织、药物、生物液体等,而普通样品观察则可以使用普通显微镜。
物体的种类和尺寸不同会对倒置显微镜的选择产生影响。
2. 场数和增大倍率倒置显微镜的观察范围一般比普通显微镜大,需要考虑观察范围的大小。
常见的观察场数为10×、20×、40×等,不同的场数适用于不同的样品类型。
同时,倒置显微镜的增大倍率也需要考虑。
内部焦距较长的镜头通常具有更大的视场和更高的分辨率,同时也需要更高的成本。
3. 聚光系统和照明方式聚光系统和照明方式对于倒置显微镜的观察效果有重要的影响。
不同的照明方式可以实现不同的观察效果,例如可调节照明和暗视野照明。
值得一提的是,倒置显微镜常用的透镜就会产生光线的反向散射,所以在选择镜子时需要考虑透镜的质量。
4. 操作方便程度和可靠性对于研究人员来说,倒置显微镜的操作方便程度和可靠性也是选择的关键点。
商家提供的操作说明书和保修规定可以在购买前核查,生物制品供应商的售后服务也值得关注。
此外,显微镜的镜头、滑轮、升降装置等组件也要经过充分的考虑。
5. 价格和用途的匹配最后需要考虑的是价格和用途的匹配。
在倒置显微镜市场上,品质和价格的优劣因商家而异。
在评估所需的功能、质量等时,购买者往往需要做出明智的决策。
结论综上所述,倒置显微镜是一种观察生物体样本的好工具。
在选购过程中,需要评估应用场合和所需功能,比较不同商家提供的产品的性价比,值得选择的品牌通常具有较高的可靠性和提供有效的售后服务。
倒置显微镜的光学结构特点1.引言1.1 概述概述部分的内容可以简要介绍倒置显微镜及其在生物学、材料科学和医学等领域的重要性。
下面是一种可能的概述内容:概述:倒置显微镜是一种常用的显微镜类型,其光学结构独特并具有许多特点。
它与传统的正立显微镜相比,光学元件的排列顺序在倒置显微镜中被颠倒,因而得名。
倒置显微镜广泛应用于生物学、材料科学和医学等领域,对于观察活细胞、材料表面形貌以及进行组织学研究具有重要意义。
在生物学领域,倒置显微镜相比于正立显微镜具有更大的工作距离和更高的有效放大倍数。
这使得倒置显微镜能够观察到较厚的生物样品,如培养细胞和组织切片。
此外,倒置显微镜还可以配备各种类型的附件,例如相差干涉装置、荧光探针和显微操纵系统,使其在细胞成像、细胞操作和荧光染色方面具有广泛的应用前景。
在材料科学领域,倒置显微镜常被用于研究金属、聚合物、陶瓷等材料的表面形貌和结构。
与传统的顶置显微镜相比,倒置显微镜具有更大的工作距离和更高的放大倍数,在观察厚度较大的样品时具有优势。
同时,倒置显微镜还可以与光学显微镜配套使用,例如拉曼光谱仪和荧光显微镜,以实现材料的化学分析和表面形貌的非破坏性观察。
除了生物学和材料科学,倒置显微镜在医学领域也具有广泛的应用。
它被用于临床病理学、体外受精和显微外科等领域的研究和实践中。
倒置显微镜可以观察到厚度较大的组织切片,从而提供更详细的组织学信息。
同时,倒置显微镜还可以与荧光染色技术结合,以实现对细胞的特异性标记和纳米粒子的定位。
综上所述,倒置显微镜的光学结构特点使其成为生物学、材料科学和医学等领域中不可或缺的工具。
其独特的观察方式和广泛的应用前景使得倒置显微镜在科研和实验室工作中扮演着重要的角色。
接下来,本文将详细探讨倒置显微镜的光学结构特点,并展望其在未来的应用前景。
1.2文章结构1. 引言1.1 概述1.2 文章结构本文旨在探讨倒置显微镜的光学结构特点。
为了全面了解该主题,本文将围绕以下几个方面展开讨论:2. 正文2.1 倒置显微镜的定义和原理在本节中,将介绍倒置显微镜的基本定义和工作原理。
XSP-20C 系列 倒置生物显微镜
一、用 途:XSP-20C 系列倒置生物显微镜是配有长工作距离平场消色差物镜、大视野目镜、双目观察。
倒置生物显微镜还配有特长工作距离聚光镜、同时配有相衬装置及长工作距离平场相衬物镜,具有在培养瓶或培养皿内进行显微观察的特点。
倒置生物显微镜可以观察不经染色的透明活体。
倒置生物显微镜特别适用于对活体细胞和组织、流质、沉淀物等进行显微研究,是生物学、细胞学、肿瘤学、遗传学、免疫学等研究工作的理想仪器。
可供科研、高校、医疗、防疫质检和农牧等部门使用。
二、成像系统简介:XSP-20CS/数码型研究级倒置生物显微镜系统是将精密的光学显微镜技术、先进的光电转换技术与尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。
可以在显示屏上很方便地观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
三、技术参数:
1.目镜
类 别 放大倍数(X ) 视场直径(mm)
平场目镜
10X
φ20
2.物镜
类别 放大倍数(X ) 数值孔径(mm ) 工作距离(mm ) 盖玻片厚度(mm )
长工作距离平 场消色差物镜
PLL10X 0.25 8.1 - PLL25X 0.40 4.8 1.2 PLL40X 0.60 3.3 1.2 长工作距离平 场相衬物镜
PLL10X 0.25 8.1 - PLL25X 0.40 4.3 1.2 PLL40X
0.60
3.3
1.2
3.光学放大倍数:100X 250X 400X
4.系统参考放大倍数:50X-2600X
5.瞳距调节范围:53-75mm
6.大台面载物台:可拆卸载物方板:85mm×128mm 移动范围:79mm×112mm
7.带限位和调节松紧装置的同轴粗微动调焦系统,微动手轮格值为:0.002mm
8.聚光镜:特长工作距离聚光镜(带相衬装置):工作距离:50mm
9.光源:6V/30W 卤素灯(亮度可调);220V/50Hz 10.防霉:特有的防霉系统 11.数码相接专业适配镜接口 12.1600万像素佳能专业数码相机 四、成像系统配套件:
数码相机型倒置式生物显微镜(XSP-20CS ):1、显微镜 2、适配镜 3、专用数码相机(标配)
系统总放大参考倍数:
数码生物显微镜(XSP-20CS)型: 100X—1200X (专用数码相机)
XSP-20C倒置生物显间选配件:
●目镜:5X 12.5X 20X 10X(分划目镜) ●细胞图像分析软件(GM-XB2000)
●二维图像测量软件(GM-2000M) ●动态检测软件(GM-2000V)●生物分析软件及计数软件
(GM-JS2000)。
