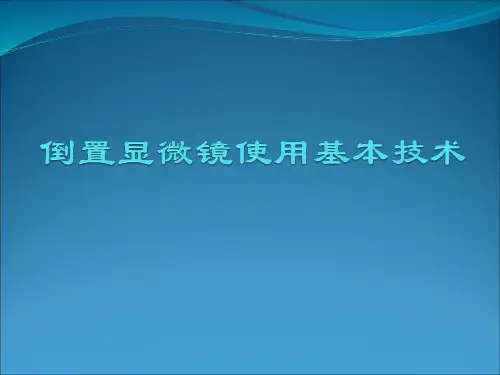

倒置显微镜使用基本技术
- 格式:ppt
- 大小:272.50 KB
- 文档页数:8

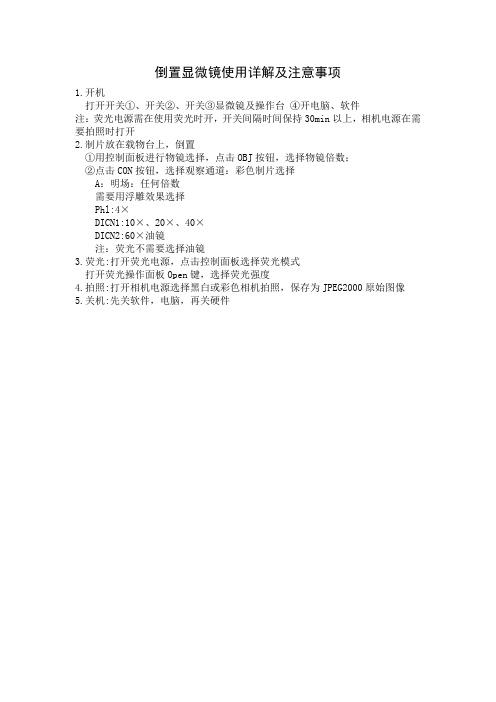

倒置显微镜使用详解及注意事项
1.开机
打开开关①、开关②、开关③显微镜及操作台④开电脑、软件
注:荧光电源需在使用荧光时开,开关间隔时间保持30min以上,相机电源在需要拍照时打开
2.制片放在载物台上,倒置
①用控制面板进行物镜选择,点击OBJ按钮,选择物镜倍数;
②点击CON按钮,选择观察通道:彩色制片选择
A:明场:任何倍数
需要用浮雕效果选择
Phl:4×
DICN1:10×、20×、40×
DICN2:60×油镜
注:荧光不需要选择油镜
3.荧光:打开荧光电源,点击控制面板选择荧光模式
打开荧光操作面板Open键,选择荧光强度
4.拍照:打开相机电源选择黑白或彩色相机拍照,保存为JPEG2000原始图像
5.关机:先关软件,电脑,再关硬件。
倒置显微镜使用说明1.准备工作a.将倒置显微镜放置在坚固的平台上,并使其处于水平状态。
b.通过调整顶部和侧面的旋钮,使显微镜的镜头平行于平台。
c.打开显微镜的照明系统,确保光源正常工作。
2.样品准备a.将待观察的样品固定在载物台上。
可以使用夹具或者胶片将其固定,确保样品不会移动。
b.根据样品的性质选择合适的载物台,例如透明载物台适用于透射光观察,而金属载物台适用于反射光观察。
c.可根据需要调整载物台的高度和角度,确保样品被正确照明。
3.调节镜头a.打开显微镜的放大倍数选择器,并选择合适的倍数。
常见的倍数包括100X、200X和400X。
注意,选择不同倍数时需要更换不同的镜头。
b.通过调节镜头的对焦手柄和调节旋钮,使图像清晰。
c.通过调节镜头的聚焦手柄,使图像的深浅合适。
聚焦手柄可以控制镜片的运动来改变焦距。
4.观察样品a.将眼睛对准倒置显微镜的眼镜管,并通过调节眼片距离,使图像清晰。
b.用一个眼睛观察样品,另一个眼睛可通过裸眼或查看屏幕来记录或共享观测结果。
c.使用顶部或侧面的旋钮,调节样品在镜头下的位置,以便观察感兴趣的细节或区域。
d.可以使用倒置显微镜上的刻度盘来测量样品的大小或距离。
5.照明控制a.可通过调整照明系统的亮度调节器或对光源进行调节,来调整样品的亮度。
b.如果使用透射光观察样品,可以调节照明系统的透光板或滤光片,来调整样品的颜色或对比度。
6.实施安全措施a.使用倒置显微镜时,应确保操作平稳,以防止显微镜或样品的损坏。
b.在使用镜头时,避免触摸镜片,以免污染或损坏。
c.在观察过程中,要注意观察时间和姿势,以避免眼睛疲劳或不适。
以上是倒置显微镜的使用说明,通过正确操作和调节,倒置显微镜可以提供高清晰度和高放大倍数的观察图像,为科研和研究工作提供帮助。

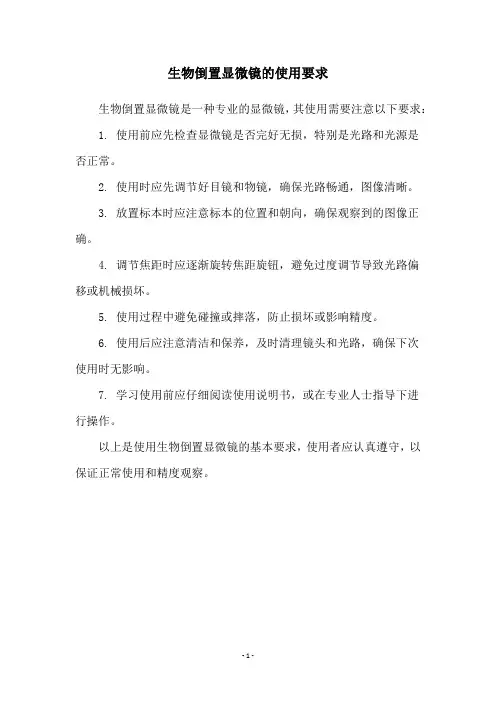

生物倒置显微镜的使用要求
生物倒置显微镜是一种专业的显微镜,其使用需要注意以下要求: 1. 使用前应先检查显微镜是否完好无损,特别是光路和光源是
否正常。
2. 使用时应先调节好目镜和物镜,确保光路畅通,图像清晰。
3. 放置标本时应注意标本的位置和朝向,确保观察到的图像正确。
4. 调节焦距时应逐渐旋转焦距旋钮,避免过度调节导致光路偏
移或机械损坏。
5. 使用过程中避免碰撞或摔落,防止损坏或影响精度。
6. 使用后应注意清洁和保养,及时清理镜头和光路,确保下次
使用时无影响。
7. 学习使用前应仔细阅读使用说明书,或在专业人士指导下进
行操作。
以上是使用生物倒置显微镜的基本要求,使用者应认真遵守,以保证正常使用和精度观察。
- 1 -。
倒置荧光显微镜使用方法(一)倒置荧光显微镜使用方法简介倒置荧光显微镜是一种常用于细胞、组织等生物样品观察的显微镜。
其特点是将物镜和光源的位置倒置,使得观察样品更加方便。
下面将介绍几种常见的倒置荧光显微镜使用方法。
方法一:样品准备1.在无菌条件下,将生物样品移植到培养皿或载玻片中。
2.样品可以是活细胞,也可以是固定的组织切片等。
3.如果需要染色,可以根据实验需求选择适当的荧光染料。
方法二:显微镜设置1.将倒置显微镜放在实验台上,并确保显微镜的稳定性。
2.打开显微镜电源,待显微镜系统启动后进行下一步操作。
3.调整光源,使得荧光光源均匀而明亮。
4.根据实验需求选择适当的滤光片,用于选择荧光发射波长。
方法三:样品装载1.将培养皿或载玻片放置在显微镜的样品台上。
2.使用目镜观察样品并调整焦距,确保样品清晰可见。
3.根据样品大小和形状进行显微镜调焦,以获得最佳的观察效果。
4.确保样品和显微镜的镜头之间没有空气或污染物,以避免影响观察结果。
方法四:荧光观察1.使用目镜观察样品后,可以使用显微镜的荧光通道进行观察。
2.打开荧光激发光源,调整光强度适当,避免过度曝光或低信号。
3.使用适当的荧光滤光片,选择要观察的荧光波长范围。
4.使用气体扩散器或其他方法降低样品温度,以减少荧光褪色和光损伤。
方法五:图像处理与分析1.使用相机或图像采集系统,记录荧光显微镜观察的图像。
2.可以使用图像处理软件进行曝光、对比度、亮度等调整,以优化图像质量。
3.利用图像分析软件进行细胞大小、数量、定量荧光信号等参数的测量和分析。
方法六:清洁与维护1.每次使用完成后,及时关闭荧光光源和显微镜电源。
2.用干净的纸巾或棉签轻轻擦拭显微镜的镜头和其他表面。
3.定期检查显微镜的各个部件,如镜头、滤光片、光源等,若有问题及时修理或更换。
以上是倒置荧光显微镜的使用方法,希望对您的实验有所帮助。
请根据实际需求进行调整和适配,并注意实验的安全性和准确性。
倒置金相显微镜操作规程一、介绍倒置金相显微镜是一种用于观察金相组织和微观结构的特殊显微镜。
本文将详细介绍倒置金相显微镜的操作规程,帮助读者正确地使用该仪器,准确地观察样品,并获取准确的分析结果。
二、操作步骤2.1 准备工作在使用倒置金相显微镜之前,需要进行一系列的准备工作,包括: 1. 清洁显微镜外壳,保持仪器的整洁。
2. 准备好所需要的显微镜玻璃片、草图纸、铅笔等实验工具。
3. 根据实验需要,选择适当的目镜和物镜。
2.2 样品处理1.将需要观察的样品制备成适当的尺寸和形状,并确保表面平整和清洁。
2.对于金相显微镜观察,通常需要对样品进行打磨和腐蚀处理,以显现出金属组织的结构和特征。
2.3 装置样品1.打开显微镜盖板,将准备好的样品放置在镜台上。
2.利用显微镜的调焦装置,将样品调至合适的焦距。
2.4 观察样品1.调节目镜的放大倍数,选择适当的放大倍数以便观察样品。
2.利用显微镜的聚焦装置,调节合适的焦点,使得样品的细节清晰可见。
3.使用显微镜的可调光源,调整光源的亮度和角度,以便更好地观察样品。
2.5 记录和分析1.使用草图纸和铅笔,将观察到的样品结构绘制下来,标注重要的特征。
2.根据所观察到的样品结构,进行分析和解释,并与相关的理论知识进行比较。
三、维护和保养3.1 每次使用后1.关闭显微镜的电源,将镜头调至最低位置,盖好显微镜盖板。
2.清理镜头和物镜,使用干净的纱布轻轻擦拭,避免使用硬物或化学溶液接触镜头表面。
3.2 定期维护1.保持显微镜的清洁和整洁,定期清理外壳和镜头。
2.定期校准显微镜的聚焦装置,确保焦距的准确性。
3.定期检查显微镜的光源,确保亮度和角度的稳定性。
4.如发现异常情况或故障,应及时联系维修人员进行维修和保养。
四、安全注意事项1.使用显微镜时,应注意保护眼睛和身体安全,避免直视强光源和对镜头施加过大的压力。
2.使用化学腐蚀剂时,应佩戴防护手套和护目镜,避免溅溶液伤及皮肤和眼睛。

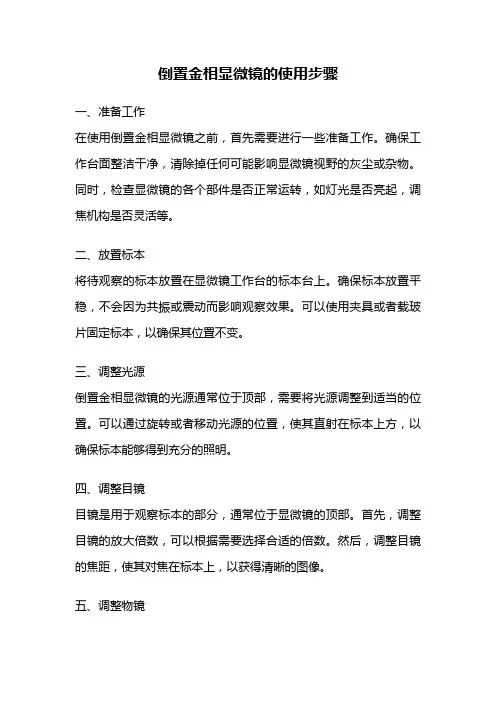

倒置金相显微镜的使用步骤一、准备工作在使用倒置金相显微镜之前,首先需要进行一些准备工作。
确保工作台面整洁干净,清除掉任何可能影响显微镜视野的灰尘或杂物。
同时,检查显微镜的各个部件是否正常运转,如灯光是否亮起,调焦机构是否灵活等。
二、放置标本将待观察的标本放置在显微镜工作台的标本台上。
确保标本放置平稳,不会因为共振或震动而影响观察效果。
可以使用夹具或者载玻片固定标本,以确保其位置不变。
三、调整光源倒置金相显微镜的光源通常位于顶部,需要将光源调整到适当的位置。
可以通过旋转或者移动光源的位置,使其直射在标本上方,以确保标本能够得到充分的照明。
四、调整目镜目镜是用于观察标本的部分,通常位于显微镜的顶部。
首先,调整目镜的放大倍数,可以根据需要选择合适的倍数。
然后,调整目镜的焦距,使其对焦在标本上,以获得清晰的图像。
五、调整物镜物镜是倒置金相显微镜的重要部分,它位于显微镜的底部。
通常,倒置金相显微镜配备有多个物镜,可以根据需要选择合适的物镜。
首先,选择一个合适的物镜,并将其旋转到位置。
然后,使用调焦机构将物镜与标本调节到适当的焦距,以获得清晰的图像。
六、调整横移台倒置金相显微镜通常配备有横移台,可以用于移动标本。
通过旋转或者移动横移台,可以将标本移动到需要观察的区域,以获得全面的观察结果。
七、调整聚光镜聚光镜是倒置金相显微镜的附属部件,用于增强图像的对比度和清晰度。
通过旋转或者移动聚光镜的位置,可以调整图像的明暗度和对比度,以获得更好的观察效果。
八、观察和记录调整完各个部件后,可以开始观察标本并记录观察结果。
通过调节焦距、放大倍数、聚光镜等参数,可以获得清晰、细节丰富的图像。
在观察过程中,可以使用标尺或者标定尺寸的标本来测量标本的尺寸。
九、清洁和保养在使用完倒置金相显微镜后,应及时进行清洁和保养工作。
首先,关闭光源,并拔掉电源插头。
然后,使用干净的软布或者纸巾清洁显微镜的各个部件,如镜头、目镜、物镜等。
最后,将显微镜放置在干燥通风的地方,以防止潮湿和灰尘的侵蚀。
LEICA DMIRB 倒置荧光显微镜操作规程
一、明场观察
1.把要观察的载玻片固定在载物台上。
2.打开显微镜左侧的电源开关,挡光片往下打。
3.调节聚光镜座至BF位置,荧光转盘调至4位置,物镜棱镜调制BF位置。
4.先用低倍镜进行观察,然后转至高倍镜。
5.观察完毕,取下载玻片,把物镜调至空档处,盖好物镜和目镜防尘盖。
关上电源,盖上显微镜防尘罩。
6.做好使用记录。
二、荧光观察
1.打开荧光观察专用的汞灯光源,预热2~3分钟。
2.先在普通光下观察,对焦,然后将挡光板往上打,将普通光路挡住,转至汞灯光路上。
3.将荧光滑片拉出,调节荧光转盘至所需荧光相应位置。
(1—紫外激发340~380nm;
2—蓝光激发450~490nm;3—绿光激发510~560nm;4—明场)4.观察完毕,关闭汞灯光源。
5.同上。
6.同上。
三、微分干涉(DIC)观察
1.将起偏器(PDL)右移。
2.检查检偏器是否已到位。
3.调节聚光镜座,与物镜倍数相对应。
4.调节物镜棱镜转盘。
A与5×,10×物镜相对应;C与20×,40×物镜相对应。
5.同上。
6.同上。
2005年9月
负责人:林丽贞。
倒置显微镜操作流程倒置显微镜是一种常用的显微镜,它的设计使得它在观察生物细胞等大尺寸标本时非常方便。
下面将详细介绍倒置显微镜的操作流程。
一、准备工作1. 将倒置显微镜放置在平稳的桌面上。
2. 确保显微镜电源已连接,打开电源开关,并将亮度调节到适当的亮度。
3. 准备待观察的标本,并将其放置在显微镜的载物台上。
4. 调整载物台的高度,使得标本与物镜能够接触。
二、调整光源1. 观察显微镜的光源,确保其工作正常。
2. 根据需要,调节光源的亮度和角度,以获得清晰的光线投射在标本上。
三、调节镜头1. 选择合适的目镜,并将其插入目镜筒上。
2. 选择合适的物镜,并将其插入物镜筒上。
3. 使用焦距调节钮,将物镜与标本调至适当的焦距。
4. 使用调节装置,使得目镜和物镜等距标本表面。
5. 根据需要,使用液体浸润物镜,以提高高倍观察的分辨率。
四、观察标本1. 通过目镜观察标本,调整光源和镜头,以获得清晰的图像。
2. 使用焦距调节钮,改变焦点,观察标本的不同深度位置。
3. 根据需要,调整镜头的放大倍数,以获得更清晰的细节。
4. 如需拍摄图像,可将相机与显微镜相连。
五、清理和关闭1. 使用显微镜清洁纸轻轻擦拭物镜和目镜的表面,确保清洁干净。
2. 关闭显微镜光源开关,并拔下电源插头。
3. 将目镜和物镜从显微镜上拆下,并放置在安全的位置。
4. 清理并储存载物台和其他附件。
5. 将显微镜盖上,并存放在安全干燥的地方。
以上就是倒置显微镜的操作流程。
在操作过程中,请注意保持标本与显微镜的稳定,避免碰撞和损坏。
同时,确保显微镜的清洁和妥善保养,以保证其正常工作和延长使用寿命。
希望这份操作流程能够对你使用倒置显微镜提供帮助。
倒置荧光显微镜使用指南1.按下接线板电源,打开计算机屏幕电源和主机箱电源,双击桌面上Leica Application Suite 图标进入程序。
2.打开显微镜光源,如需使用汞灯,打开汞灯,在记录本上记录下汞灯上显示的已用小时数。
3.显微镜物镜放大倍数有5倍,10倍,20倍,40倍,旋转物镜下转盘改变放大倍数。
4.明场使用方法:将透射光装置的聚光镜转盘旋转至BF档。
选择合适的物镜,调节焦距,用明视光源强度旋转及透射光装置上的光圈调节光源强度。
将滤色块放在第4或5档。
5.相差使用方法:将透射光装置的聚光镜转盘转至PH1档〔物镜为10x,20x时〕或PH2档〔物镜为40x时〕。
用明视光源强度旋转及透射光装置上的光圈调节光源强度。
将滤色块放在第4或5档。
6.荧光使用方法:放下明场遮拦,拉开荧光遮拦棒,旋转滤色块转盘,选择合适的激发波长。
用荧光光源视野调节旋钮和荧光光源光圈调节旋钮调节荧光的范围和强度。
7.图像处理:在“摄取”菜单栏Mic1卡片下根据所选的物镜倍数选择放大倍数。
拉开摄像头操纵杆,单击鼠标左键选择一块白色区域,单击鼠标右键,进行白平衡。
可以通过改变摄取菜单栏摄像头卡片下曝光,饱和,伽马和增益改变显示图像的效果。
明场或者相差模式,建议将增益放在零。
单击拍摄,新建自己的文件夹,保存图片。
8.荧光拍摄完毕,推进荧光遮拦棒,看一下门口的显微镜使用登记表。
(1)如果下一个使用登记时间小于或等于1个小时,不需要关闭汞灯,记录下汞灯使用时间。
将明场电源旋至最低。
将物镜旋至空档。
关闭应用程序。
填写完整仪器使用本。
(2)否则,使用完毕荧光,及时关闭汞灯,注意需长于半个小时,记录下汞灯使用时间。
将明场电源旋至最低,关闭明场电源。
将物镜旋至空档。
关闭应用程序。
关闭电脑。
填写完整仪器使用本。
倒置荧光显微镜使用注意事项1.使用显微镜前,请和Med-X研究院神经组科研秘书沈老师(138********)联系,由其输入密码后,开机。
