倒置荧光显微镜技术参数

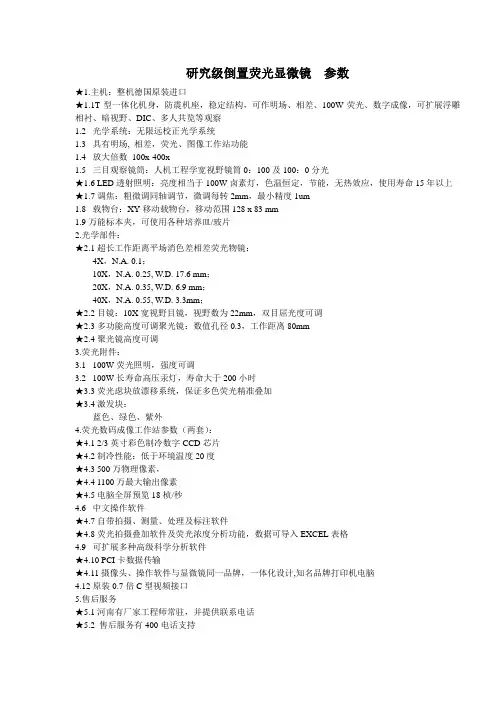

研究级倒置荧光显微镜参数★1.主机：整机德国原装进口★1.1T型一体化机身，防震机座，稳定结构，可作明场、相差、100W荧光、数字成像，可扩展浮雕相衬、暗视野、DIC、多人共览等观察1.2 光学系统：无限远校正光学系统1.3 具有明场, 相差，荧光、图像工作站功能1.4 放大倍数100x-400x1.5 三目观察镜筒：人机工程学宽视野镜筒0：100及100：0分光★1.6 LED透射照明：亮度相当于100W卤素灯，色温恒定，节能，无热效应，使用寿命15年以上★1.7调焦：粗微调同轴调节，微调每转2mm，最小精度1um1.8 载物台：XY移动载物台，移动范围128 x 83 mm1.9万能标本夹，可使用各种培养皿/玻片2.光学部件：★2.1超长工作距离平场消色差相差荧光物镜：4X，N.A. 0.1；10X，N.A. 0.25, W.D. 17.6 mm；20X，N.A. 0.35, W.D. 6.9 mm；40X，N.A. 0.55, W.D. 3.3mm；★2.2目镜：10X宽视野目镜，视野数为22mm，双目屈光度可调★2.3多功能高度可调聚光镜：数值孔径0.3，工作距离80mm★2.4聚光镜高度可调3.荧光附件：3.1 100W荧光照明，强度可调3.2 100W长寿命高压汞灯，寿命大于200小时★3.3荧光虑块放漂移系统，保证多色荧光精准叠加★3.4激发块：蓝色、绿色、紫外4.荧光数码成像工作站参数（两套）：★4.1 2/3英寸彩色制冷数字CCD芯片★4.2制冷性能：低于环境温度20度★4.3 500万物理像素，★4.4 1100万最大输出像素★4.5电脑全屏预览18桢/秒4.6 中文操作软件★4.7自带拍摄、测量、处理及标注软件★4.8荧光拍摄叠加软件及荧光浓度分析功能，数据可导入EXCEL表格4.9 可扩展多种高级科学分析软件★4.10 PCI卡数据传输★4.11摄像头、操作软件与显微镜同一品牌，一体化设计,知名品牌打印机电脑4.12 原装0.7倍C型视频接口5.售后服务★5.1河南有厂家工程师常驻，并提供联系电话★5.2 售后服务有400电话支持★5.3 售后服务需要通过ISO认证政府采购进口产品专家论证意见。

倒置荧光显微镜技术参数倒置荧光显微镜技术参数（参考）1、▲用途：用于观察体外培养的哺乳动物细胞形态。

2、▲整套显微镜具有明场、相差、（绿色、红色/紫外）荧光观察方法和制冷彩色CCD成像及分析系统。

3、采用无限远光学校正系统，齐焦距离45mm。

4、光路采用“U”设计，保证多功能的扩展。

5、采用“双层光路”设计高稳定性镜架，左摄影端口分光比100：0/50；50/0：100。

6、同轴粗微调焦机构钮动距离≥10mm。

7、▲双目观察筒，单边带屈光度设节。

8、宽视场目镜10X，（其中一个带屈光度调节）。

9、▲机械载物台样品固定架配有微型板（如六孔板）固定夹、培养皿固定夹。

载物台拥有特制的定位系统，当使用权用载物台定位系统后可以从载台上取下35mm培养皿，将其放入培养箱里培养，当需要观察时再放回载物台上位置与前次观察的位置不变。

10、聚光镜数值孔径≥0.55。

11、物镜转换器具有简单防水结构设计和带编码功能，孔数≥6孔。

带DIC模块插孔。

12、透射光配12V 100W长寿命卤素灯光源。

13、▲配有长工作距离半复消色差相差物镜4X N.A≥0.13, WD ≥17mm10X N.A≥0.3, WD≥ 10mm。

20X,NA ≥0.45, WD≥ 6.6-7.8, 玻片厚度校正范围0-2mm。

40X,NA ≥0.6, WD≥ 3.0-4.2玻片厚度校正范围0-2mm。

14、▲荧光块切换转盘≥8孔。

15、荧光激发块UV、B、G。

16、荧光光源系统：配复消色差汞灯灯室,≥100W汞灯光源；具有荧光光强调节功能，采用多段减光控制(如10%、20%、30%、50%、100%)；具有消除背景荧光的技术。

17、摄影接口如0.63X B型，保证图像传输快速、稳定。

18、显微专业成像CCD（高分辨率彩色CCD芯片）详细要求如下，供参考：a、制冷：半导体制冷，至少低于室温10℃，制冷可控。

b、图像传感器大小：2/3英寸。

c、扫描方法：逐行扫描。

倒置显微镜技术参数一、仪器条件：电压波动范围:220-240V，放置在实验防震台上,周围避免有带振动的设备，正常室温（25℃±2），湿度不超过85%。

二、仪器技术要求：*1.CFI60无限远校正光学系统，齐焦距离60mm，可在任何倍率呈现鲜明、清晰的图像,同时使得数值孔径更大、工作距离更长。

*2.明场光源：采用LED冷光源照明,色温恒定，60000小时超长使用寿命，内置复眼透镜确保全视野内亮度一致。

3. 三目观察镜筒：10X目镜，视野数≥22mm，双屈光度可调节，可配有专用的视频接口可连接数码采集系统。

*4. 物镜及物镜转换器：背向型五孔物镜转换器荧光相差专用物镜4倍（N.A.≥0.13，W.D.≥16.4mm，PHL）高级切趾相差物镜10倍（ N.A.≥ 0.25, W.D. ≥5.2mm, Ph1）高级切趾相差物镜20倍（N.A. ≥0.40, W.D.≥ 3.0mm, Ph1）高级多功能物镜40倍（ N.A.≥ 0.60, W.D. 3.6-2.8mm）5. 载物台：可移动式机械载物台，移动范围126（X）*78（Y），超硬铝涂层，耐磨损，使用方便；*6.粗/微调焦：借助于物镜转换器的升降运动，具有粗调焦扭矩可调止动器，粗调行程≥37.7mm/圈，微调行程≥0.2mm/圈。

*7.超长工作距离聚光镜：N.A.≥0.30，W.D.≥75mm。

三、技术服务要求1.设备安装调试: 在买方指定的地点完成安装调试，并配合买方进行测试验收。

2.验收合格后保修12个月，终身维修。

3.维修响应时间: 接到维修通知后，1个工作日内做出响应，3个工作日内到场排除故障。

4.交货地点：用户指定位置。

注：该设备办理免税，如不能办理免税，所有费用由中标公司承担。

研究级倒置荧光显微镜技术指标研究级倒置荧光显微镜技术指标研究级倒置荧光显微镜(注：***表示为重要技术指标，必须满足。

)1 显微镜镜体1.1 物镜转换器：6孔式物镜转换器1.2 聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），粗调旋钮扭矩可调，备有上限调节1.3 原象光口：双层光路设计，共6条射入/射出光路，最多可同时接4 路采集原像的图像获取系统，左侧光口的原像到机架的距离≥102mm1.4*** 光学系统：UIS2第二代无限远校正光学系统，齐焦距离45mm，V型光路设计，使光线传导路径缩短，减少微弱荧光的损失。

1.5*** 无铅化升级：所有光学组件经过无铅化升级，去除所含杂质，提高光透性，使得荧光观察效果更加（需提供相关证明材料）1.6 显微镜主机具有中间变倍功能。

2 透射光照明装置2.1 卤素灯透射光照明装置，视场可变光阑可调2.2*** 外置电源供应器3 观察镜筒：双目镜筒，视场直径为224 载物台：三台板双层移动式，行程为50 × 50mm，载物台插入可加热恒温板5*** 聚光镜：超长工作距离聚光镜：N.A.0.3，W.D.72mm6*** 物镜6.1 平场长工作距离半复消色差物镜4X（N.A.0.13, W.D. 17.0mm）6.2 平场长工作距离半复消色差物镜10X（N.A.0.3, W.D. 10mm）6.3 平场长工作距离半复消色差物镜20X（N.A.0.45, W.D. 6.6-7.8mm）6.4 平场长工作距离半复消色差物镜40X（N.A.0.6, W.D. 2.7-4.0mm）6.5 平场长工作距离半复消色差物镜60X（N.A.0.7, W.D.1.5-2.2mm）7 滤色镜：日光平衡滤色片8 目镜：高眼点目镜，10×，视场直径：229 反射荧光系统9.1 荧光照明装置：备有视场可变光阑，滤光片插板ND25，ND69.2 荧光滤色镜盒：6个滤色镜立体镜套的转盘式滤色镜盒，内装光闸9.3*** 荧光激发块：*罗丹明B专用激发块（BP530-550, DM570, BA575）9.4 光源：100W超高压汞灯。

倒置荧光显微镜技术参数倒置荧光显微镜技术参数1 工作条件1.1. 正常室温(10 oC-40 oC)下，室内操作1.2. 电源：220 V，50 Hz1.3. 相对湿度：10-80%2 显微镜主要技术指标2.1. 主机2.1.1. 研究型倒置显微镜2.1.2. 光学系统：无限远校正光学系统2.1.3. 支持明场，荧光，暗场，微分干涉功能，相差观察方法2.2. 透射光轴2.2.1. 透射光照明：≥ 100W卤素灯2.2.2. 视场光阑、光闸可调2.3. 侧光路分光：100%分光2.4. 聚光镜：五孔及以上聚光镜转盘2.5. 载物台：适应任何培养器皿（包括微孔板，培养皿，载玻片等各种适配器）。

2.6. 物镜2.6.1. 六位物镜转换器2.6.2. 四套物镜5×平场消色差物镜10×平场半复消色差物镜40×平场半复消色差物镜100×平场半复消色差物镜2.7. 目镜：10×宽视野目镜，视野数≥22 mm2.8. 荧光滤光片：窄带荧光激发滤块，避免荧光串色；包括紫外单色滤块、蓝色单色滤块、绿色单色滤块。

2.9. 荧光光源：长寿命冷光源，使用寿命不小于2000小时。

2.10. 智能数码制冷CCD2.10.1像素≥500万2.10.2. 像素面积≥3.4 μm × 3.4 μm2.10.3. 半导体制冷，至少低于环境温度10°C3 数据工作站用于数据采集和处理的高性能电脑（基本配置：英特尔酷睿i7-6700处理器；16GB内存；2TB硬盘；NVIDIA GTX1060 4G独立显卡；Dell高清显示器2560×1440）4技术服务和培训卖方须到买方提供的现场免费安装、调试设备，进行操作试验，直至运行正常，为仪器操作人员提供免费的操作及维护培训。

5质量保证测试验收合格后至少1年的整机质保。

倒置显微镜1. 工作条件1.1 电力供应：220 V (±10%)单相, 50Hz (±10%)，要求配备能够适合中国地区用户的稳压电源和断电保护设备。

1.2 工作温度范围：10-35︒C。

1.3 相对湿度：30 ︒C时<60%。

1.4 仪器运行的持久性：可连续运行。

2．设备用途：用于细胞明场及荧光观察拍摄。

3. 技术规格3.1、研究级倒置显微镜2台3.1.1、显微镜镜体，U型光路，带6孔物镜转盘*3.1.2、光学系统：无限远校正光学系统，齐焦距离≤45mm3.1.3、透射光照明装置：100W卤素光源3.1.4、聚光镜：NA≥0.3，WD≥73mm3.1.5、物镜万能平场半复消色差相差物镜10X，N.A.≥0.3长工作距离平场半复消色差相差物镜20X，N.A.≥0.45长工作距离能平场半复消色差相差物镜40X，N.A.≥0.6万能平场半复消色差物镜20X，N.A.≥0.5万能平场半复消色差物镜40X，N.A.≥0.753.1.6、反射荧光系统3.1.6.1 激发块转盘：编码型激发块转盘≥8孔位，无需拆卸可更换激发块，内置光闸，防水设计；3.1.6.2 荧光激发块：适合与DAPI、GFP、RFP、mCherry、CY53.2、图像采集装置2台*3.2.1、制冷型彩色、单色双芯片同轴光路设计, 图像采集时无需切换光路, 实现同一视场明场高分辨真彩色、高灵敏单色荧光拍摄图像XY坐标一致。

*3.2.2、芯片规格：彩色芯片：图像分辨率≥ 4000x3000单色芯片：图像分辨率≥ 1300x1000，光电转换效率：≥55%（600nm处）3.2.3、彩色图像调焦采集速度：≥15幅/秒@14bit (1360 X 1024, 1X1 binning）荧光图像调焦采集速度：≥7幅/秒@14bit (1360 X 1024, 1X1 binning）3.2.4、暗电流：≤ 0.4e-/像素/秒（室温下）3.2.5、图形工作站：带WIN 7以上操作系统，满足硬件及分析要求3.2.6、系统控制/分析软件：与显微镜同品牌，可以进行图形优化及数据分析。

倒置荧光显微镜技术参数数量：1台/套技术参数：1 研究级倒置荧光相差显微镜1.1 显微镜镜体新型双层结构镜体1.1.1 物镜转换器：6孔编码型物镜转换器，带防水槽设计1.1.2 聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），行程10mm，粗调旋钮扭矩可调，备有上限调节1.1.4 光学系统：UIS2无限远校正光学系统1.2 透射光照明装置100W卤素灯透射光照明装置，视场可变光阑可调，带聚光镜高度限位器，外置电源供应器1.3 观察镜筒：双目观察筒，瞳距可在50-76mm范围内进行调节，视场直径为221.4 载物台：行程为114 × 75mm，载物台限位机构，方便标本重定位。

可选配适合多种器皿的适配器。

1.5 聚光镜：长工作距离聚光镜：5孔转盘，孔径光阑可调，N.A.0.55 W.D.27mm1.6 相衬滑座：相衬环板：4×、10×、20×、40x1.7 物镜1.7.1 万能平场半复消色差相差物镜4X（N.A.0.13, W.D.17mm）1.7.2 平场半复消色差相差物镜10X（N.A.0.3, W.D.10mm）1.7.3 长工作距离平场半复消色差相差物镜20X（N.A.0.45, W.D. 6.6-7.8）1.7.4 长工作距离万能平场半复消色差相差物镜40X（N.A.0.6, W.D.3.0- 4.2mm cc0-2）1.8 目镜：高眼点目镜，10×，视场直径：221.9 反射荧光系统1.9.1 荧光照明装置：备有视场可变光阑，滤光片插板1.9.2 荧光滤色镜盒：备有可装入8个滤色镜立体镜套的转盘式编码型滤色镜盒，内装光闸1.9.3 荧光激发块：紫外（U）、蓝色（B）、绿色（G）1.9.4 光源：长寿命荧光光源 130W,2000小时，5档光强可调节。

2.高分辨率成像分析系统(双CCD芯片)2.1. 彩色CCD2.1.1 像素：1260万像素（分辨率：4080 X 3072）2.1.2 芯片尺寸：2/3英寸2.1.3 制冷温度：-10℃2.1. 4 测光模式：100%/30%/1%/0.1%2.1.5 拍摄速度：4080*3072≤4s，1360*1024≤0.3s2.2. 黑白CCD2.2.1 像素：145万像素（分辨率：1360 X 1024）2.2.2 芯片尺寸：2/3英寸2.2.3 制冷温度：-10℃2.2.4 满井电子容量：16000e-(Gain 0.5x)2.2.5 读出噪声：7e-2.2.6 暗噪声：0.4 e-/pixel/s(TA=25degree C)3．成像分析软件3.1、和显微镜及CCD 系统为同一生产厂家3.2、视图：多通道图像叠加、多图像并排比较、动态图像回放、多维图像并列显示3.3、图像获取：单幅图像采集、动态图像采集、时间序列图像获取，白平衡、黑平衡设置，超级荧光模式。

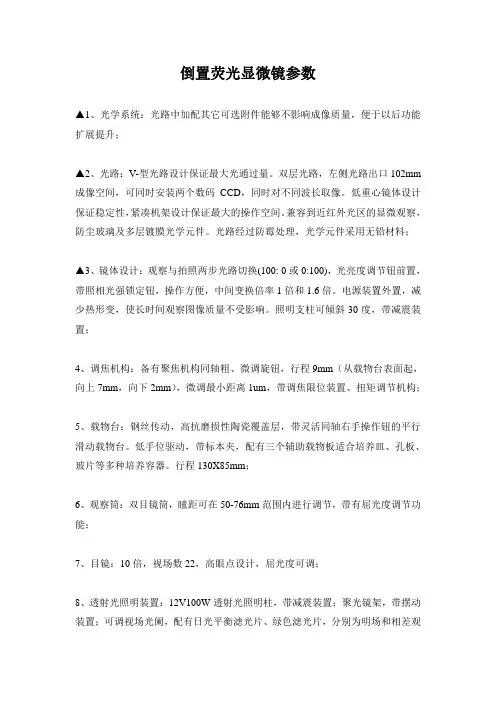

倒置荧光显微镜参数▲1、光学系统：光路中加配其它可选附件能够不影响成像质量，便于以后功能扩展提升；▲2、光路：V-型光路设计保证最大光通过量。

双层光路，左侧光路出口102mm 成像空间，可同时安装两个数码CCD，同时对不同波长取像。

低重心镜体设计保证稳定性，紧凑机架设计保证最大的操作空间。

兼容到近红外光区的显微观察，防尘玻璃及多层镀膜光学元件。

光路经过防霉处理，光学元件采用无铅材料；▲3、镜体设计：观察与拍照两步光路切换(100: 0或0:100)，光亮度调节钮前置，带照相光强锁定钮，操作方便，中间变换倍率1倍和1.6倍。

电源装置外置，减少热形变，使长时间观察图像质量不受影响。

照明支柱可倾斜30度，带减震装置；4、调焦机构：备有聚焦机构同轴粗、微调旋钮，行程9mm（从载物台表面起，向上7mm，向下2mm），微调最小距离1um，带调焦限位装置、扭矩调节机构；5、载物台：钢丝传动，高抗磨损性陶瓷覆盖层，带灵活同轴右手操作钮的平行滑动载物台。

低手位驱动，带标本夹，配有三个辅助载物板适合培养皿、孔板、玻片等多种培养容器。

行程130X85mm；6、观察筒：双目镜筒，瞳距可在50-76mm范围内进行调节，带有屈光度调节功能；7、目镜：10倍，视场数22，高眼点设计，屈光度可调；8、透射光照明装置：12V100W透射光照明柱，带减震装置；聚光镜架，带摆动装置；可调视场光阑，配有日光平衡滤光片、绿色滤光片，分别为明场和相差观察提供最佳色温及反差；▲9、聚光镜：超长工作距离聚光镜，4孔转盘，孔径光阑可调，N.A.0.30，W.D.73mm，配备4X，10X，20X，40X相差观察的光学元件；10、物镜转换器：六孔物镜转盘；▲11、物镜：万能平场半复消色差相差物镜4X (NA 0.13, WD 17)平场消色差相差物镜10X (NA 0.25, WD 10)长工作距离消色差相差物镜20X (NA 0.4, WD 3.2)长工作距离半复消色差相差物镜40X (NA 0.6, WD 3.0~4.2)，带校正环；12、荧光照明装置：12V 100W高压汞灯荧光照明器，内装光阑、挡光板，配有荧光对中工具，最多可同时安装6个荧光激发块，无机械震动定位槽设计，具有“轻拨轻放式”消震转动功能，转换荧光激发块极为方便且不会引起光轴偏移；▲13、高信噪比的荧光滤色镜组（新型离子沉淀镀膜）：采用锐利的新型喷涂技术以及独特的光吸收涂层可消除99%以上杂散光；采用干涉、带通和内部降噪技术能够得到最佳信噪比的荧光图像，独特硬涂层技术可大大延长激发块的使用寿命和提高潮湿环境中的使用性能，荧光激发块参数：蓝色激发（激发绿色荧光）（BP460-495，DM505，BA510）绿色激发（激发红色荧光）（BP530-550，DM570，BA575）紫外激发（激发蓝色荧光）（BP330-385，DM400，BA420）。
