DSY-L140倒置荧光显微镜国内高水平的荧光显微镜

研究级倒置荧光显微镜参数★1.主机：整机德国原装进口★1.1T型一体化机身，防震机座，稳定结构，可作明场、相差、100W荧光、数字成像，可扩展浮雕相衬、暗视野、DIC、多人共览等观察1.2 光学系统：无限远校正光学系统1.3 具有明场, 相差，荧光、图像工作站功能1.4 放大倍数100x-400x1.5 三目观察镜筒：人机工程学宽视野镜筒0：100及100：0分光★1.6 LED透射照明：亮度相当于100W卤素灯，色温恒定，节能，无热效应，使用寿命15年以上★1.7调焦：粗微调同轴调节，微调每转2mm，最小精度1um1.8 载物台：XY移动载物台，移动范围128 x 83 mm1.9万能标本夹，可使用各种培养皿/玻片2.光学部件：★2.1超长工作距离平场消色差相差荧光物镜：4X，N.A. 0.1；10X，N.A. 0.25, W.D. 17.6 mm；20X，N.A. 0.35, W.D. 6.9 mm；40X，N.A. 0.55, W.D. 3.3mm；★2.2目镜：10X宽视野目镜，视野数为22mm，双目屈光度可调★2.3多功能高度可调聚光镜：数值孔径0.3，工作距离80mm★2.4聚光镜高度可调3.荧光附件：3.1 100W荧光照明，强度可调3.2 100W长寿命高压汞灯，寿命大于200小时★3.3荧光虑块放漂移系统，保证多色荧光精准叠加★3.4激发块：蓝色、绿色、紫外4.荧光数码成像工作站参数（两套）：★4.1 2/3英寸彩色制冷数字CCD芯片★4.2制冷性能：低于环境温度20度★4.3 500万物理像素，★4.4 1100万最大输出像素★4.5电脑全屏预览18桢/秒4.6 中文操作软件★4.7自带拍摄、测量、处理及标注软件★4.8荧光拍摄叠加软件及荧光浓度分析功能，数据可导入EXCEL表格4.9 可扩展多种高级科学分析软件★4.10 PCI卡数据传输★4.11摄像头、操作软件与显微镜同一品牌，一体化设计,知名品牌打印机电脑4.12 原装0.7倍C型视频接口5.售后服务★5.1河南有厂家工程师常驻，并提供联系电话★5.2 售后服务有400电话支持★5.3 售后服务需要通过ISO认证政府采购进口产品专家论证意见。

显微镜及数码成像系统操作简要第一部分观察方法步骤1、明场观察方法步骤2、相差观察方法步骤3、荧光观察方法步骤第二部分使用IPP拍摄图像流程(相差观察、荧光观察) 第三部分使用BX2-BSW拍摄图像流程(明场观察)1、明场观察方法步骤步骤 涉及部件主开关拨到“I ”准备工作：柯勒照明光轴中心调节第一次观察须完成此调试，完成后不需要再调节，直至装卸过部件后，使用过程中请不要扭动聚光镜中心调节旋钮。

① 聚光镜升高到最高位置 聚光镜高度升降旋钮 ② 用10X 物镜聚焦至清晰③ 视场光阑打至最小 视场光阑 ④ 逐步下降聚光镜，使视场中出现清晰正多边形图像 聚光镜升降旋钮 ⑤ 调节聚光镜中心调节旋钮，使正多边形移至视场中心 聚光镜中心调节旋钮 ⑥ 逐步打开视场光阑，使正多边形与视场边缘内切 视场光阑 ⑦ 稍加大视场光阑，使它的图象刚好与视场外切即可 视场光阑步骤 涉及部件I ” 载物台、标本夹3、荧光观察方法步骤准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）步骤 涉及部件主开关拨到“I ” CD+或CD-钮主开关拨到“I ”ND 片插槽 /孔径光阑准备工作：高压汞灯对中（第一次观察时调整，以后观察时不需调整，除非更换汞灯）调整完成后，请不要触动对中部件，如汞灯对中旋钮，视场光阑对中钮等。

，待弧载物台荧光激发块选择按钮载物台控制手柄 物镜选择钮 手动调焦调节瞳间距 观察筒 调节屈光度 屈光度调节环物镜转盘视场光阑杆使两斑点最清晰 汞灯透镜聚焦调节旋钮 使两斑点重合（先水平后重合） 汞灯中心调节旋钮物镜选择按钮视场光阑杆调节视场亮度均匀一致 集光透镜聚焦旋钮（亮度最大）视场光阑拉出至最小调整正多边形至视野中央 视场光阑中心调节钮第二部分 使用IPP 拍摄图像流程1. 在桌面点击以下图标打开IPP 。

2. 在菜单栏中，（采集）Acquire 菜单下点击（视频/数字图像采集）Video/DigitalCapture ，或点击工具栏中，即出现控制CCD 拍照的对话框。

全自动智能荧光显微镜(倒置) 技术性能指标1. 倒置荧光显微镜主机1套1.1光学系统：无限远校正光学系统，齐焦距离45mm，保证光通过目镜到物镜整个光路中的所有棱镜及镜片时的绝对平行。

1.2具有明场、微分干涉、荧光、数字成像功能。

1.3六位电动物镜转换器，电动调焦，智能编码，光强随物镜变换自动调整并具备记忆功能（非软件设定）。

1.4电动型六位物镜转换器，支持在线齐焦（不用关闭软件，即可调整齐焦）1.5透射光照明：LED光源，寿命大于4万小时。

1.6目镜：10X，视野数25，含目镜罩，屈光度可调节1.7宽视野镜筒：FOV251.8载物台：电动扫描台：三叠载物台，行程范围127x83mm，行程可覆盖整个多孔培养板，X-Y分辨率为0.02-0.04um，重复精度优于1um，配备培养皿及多孔板插件。

*1.9独立的全自动微分干涉棱镜转盘，做荧光图像时，棱镜自动转出光路，保证荧光100%透过。

1.10硬件防漂移系统：采用850nm LED红外光跟踪培养皿底部细胞，用于生理实验，长时间活细胞观察。

可实时有效补偿因加药、温度变化、细胞游动生长等而引起的漂移现象1.11 Z轴调焦行程12mm，可满足不同培养皿，培养瓶的需求。

1.12显微镜前端，配有彩色触摸屏，控制机显示参数，触摸屏角度可调，操作者不需要改变姿势，即可将当前参数尽收眼中，并且进行操作。

1.13明场光源和荧光光源均可通过同一旋钮调节光强。

1.14透射光带触发光闸，速度小于等于5 ms1.15 7孔位电动型聚光镜，1.16智能机身功能键：一键式功能转换，不同观察方式切换。

2.物镜，所有物镜均为荧光专用物镜，：5x物镜，数值孔径≥0.12，工作距离≥14mm10x 物镜，数值孔径≥0.3，工作距离≥11mm20x 物镜，数值孔径≥0.4，工作距离≥6.9mm 带玻片厚度矫正环40x 物镜，数值孔径≥0.6，工作距离≥3.3mm 带玻片厚度矫正环63x相差油镜63x/1.25 PH3（油镜）3. 荧光3.1显微镜主机荧光光强五档电动调节：可精确选择荧光激发强度，防止样本淬灭，同时可记忆当时的荧光强度，也可通过软件调节。

倒置荧光显微镜操作说明以下是倒置荧光显微镜的操作说明：1.准备工作a.将显微镜放置在稳定的工作平台上，并确保其连接到电源。

b.将调焦机构移到最低位，打开镜头盖，并确保样品平台和镜片表面是干净的。

2.安装蓝绿滤光片a.打开荧光灯源的盖子。

b.将滤光片插入滤光片滑口，确保正确对齐。

3.安装和调整物镜a.选择适当的物镜（数值孔径越高，图像越清晰），将其插入物镜孔。

b.通过转动调节环，调整物镜到焦点位置。

用目镜观察，确保样品位于焦平面。

4.调整亮度和对比度a.打开透镜底部的开关，逐渐调节亮度和对比度控制旋钮，直到获得所需的图像亮度和对比度。

b.进一步调整对比度，使用显微镜底部的光量程控制旋钮。

5.观察样品a.将待观察的样品放置在样品台上，用调节手轮和手柄移动样品十字线，使样品位于视野的中心。

b.调节聚焦手轮，使样品得到清晰的对焦。

可以通过调节显微镜的升降装置来移动样品的焦平面。

c.使用调节手轮和样品台调节样品的位置，以便获得不同区域的图像。

6.切换和调节荧光滤光片a.获取亮场图像后，切换到荧光成像模式。

b.选择合适的荧光滤光片，插入滤光门插槽，并确保滤光片正确对齐。

c.通过调整显微镜下部的滤光片钮，选择相应的荧光滤光片。

d.调整透镜旁边的荧光灯源亮度，直到获得最佳荧光图像。

7.换孔a.当需要观察不同的孔时，使用显微镜底部的转动旋钮进行换孔。

b.确保在换孔之前调整对焦和荧光滤光片，以避免重新调整。

8.拍摄图像a.连接相机或记录设备，将其与显微镜连接。

b.调整和对焦样品，直到获得所需的图像质量。

c.操作相机或记录设备进行图像拍摄和记录。

9.关机和清洁a.关闭电源开关，拔下电源插头。

b.使用清洁布轻轻擦拭显微镜的外表面，确保无灰尘和污迹。

c.收起倒置荧光显微镜，放入合适的盒子或保护套中，以防止损坏和灰尘积累。

以上是针对倒置荧光显微镜的基本操作说明，根据不同的显微镜型号和特定需求，操作步骤可能会有所不同。

参考用户手册以获取更具体的操作指导和相关注意事项。

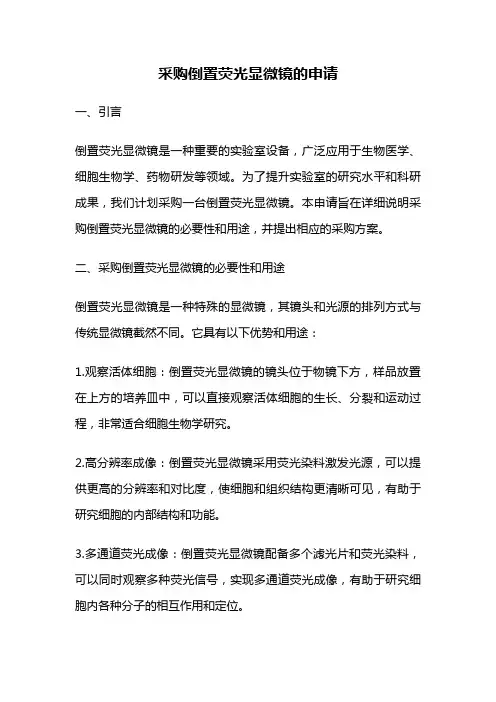

采购倒置荧光显微镜的申请一、引言倒置荧光显微镜是一种重要的实验室设备，广泛应用于生物医学、细胞生物学、药物研发等领域。

为了提升实验室的研究水平和科研成果，我们计划采购一台倒置荧光显微镜。

本申请旨在详细说明采购倒置荧光显微镜的必要性和用途，并提出相应的采购方案。

二、采购倒置荧光显微镜的必要性和用途倒置荧光显微镜是一种特殊的显微镜，其镜头和光源的排列方式与传统显微镜截然不同。

它具有以下优势和用途：1.观察活体细胞：倒置荧光显微镜的镜头位于物镜下方，样品放置在上方的培养皿中，可以直接观察活体细胞的生长、分裂和运动过程，非常适合细胞生物学研究。

2.高分辨率成像：倒置荧光显微镜采用荧光染料激发光源，可以提供更高的分辨率和对比度，使细胞和组织结构更清晰可见，有助于研究细胞的内部结构和功能。

3.多通道荧光成像：倒置荧光显微镜配备多个滤光片和荧光染料，可以同时观察多种荧光信号，实现多通道荧光成像，有助于研究细胞内各种分子的相互作用和定位。

4.时间序列观察：倒置荧光显微镜支持时间序列观察，可以记录和分析细胞生命周期中的动态变化和过程，如细胞分裂、细胞迁移等，对细胞动力学研究非常有帮助。

5.自动化功能：现代倒置荧光显微镜配备了许多自动化功能，如自动对焦、自动曝光、自动扫描等，大大提高了实验的效率和准确性。

基于以上优势和用途，采购一台倒置荧光显微镜对于我们的实验室来说具有重要意义，可以拓展研究领域、提高研究水平和科研成果。

三、采购方案1.选择合适的型号和配置：根据实验室的需求和预算，我们计划采购一台性能稳定、品质可靠的倒置荧光显微镜。

在选择型号时，我们会考虑以下因素：分辨率、放大倍数、荧光染料适应性、自动化功能、软件支持等。

2.与供应商联系：我们将联系多家供应商，了解不同型号和配置的倒置荧光显微镜的详细信息，并针对实验室的需求进行咨询和报价。

3.比较和评估：我们将对不同供应商的产品进行比较和评估，综合考虑价格、性能、售后服务等因素，选择最适合实验室需求的倒置荧光显微镜。

倒置荧光显微镜技术参数倒置荧光显微镜技术参数1 工作条件1.1. 正常室温(10 oC-40 oC)下，室内操作1.2. 电源：220 V，50 Hz1.3. 相对湿度：10-80%2 显微镜主要技术指标2.1. 主机2.1.1. 研究型倒置显微镜2.1.2. 光学系统：无限远校正光学系统2.1.3. 支持明场，荧光，暗场，微分干涉功能，相差观察方法2.2. 透射光轴2.2.1. 透射光照明：≥ 100W卤素灯2.2.2. 视场光阑、光闸可调2.3. 侧光路分光：100%分光2.4. 聚光镜：五孔及以上聚光镜转盘2.5. 载物台：适应任何培养器皿（包括微孔板，培养皿，载玻片等各种适配器）。

2.6. 物镜2.6.1. 六位物镜转换器2.6.2. 四套物镜5×平场消色差物镜10×平场半复消色差物镜40×平场半复消色差物镜100×平场半复消色差物镜2.7. 目镜：10×宽视野目镜，视野数≥22 mm2.8. 荧光滤光片：窄带荧光激发滤块，避免荧光串色；包括紫外单色滤块、蓝色单色滤块、绿色单色滤块。

2.9. 荧光光源：长寿命冷光源，使用寿命不小于2000小时。

2.10. 智能数码制冷CCD2.10.1像素≥500万2.10.2. 像素面积≥3.4 μm × 3.4 μm2.10.3. 半导体制冷，至少低于环境温度10°C3 数据工作站用于数据采集和处理的高性能电脑（基本配置：英特尔酷睿i7-6700处理器；16GB内存；2TB硬盘；NVIDIA GTX1060 4G独立显卡；Dell高清显示器2560×1440）4技术服务和培训卖方须到买方提供的现场免费安装、调试设备，进行操作试验，直至运行正常，为仪器操作人员提供免费的操作及维护培训。

5质量保证测试验收合格后至少1年的整机质保。

研究级倒置荧光显微镜用途：可观察细胞培养，用于研究工作。

一．工作条件1.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V （ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。

配置符合中国有关标准要求的插头，或提供适当的转换插座。

二．主要技术指标2.1 研究级倒置显微镜2.1.1 研究级倒置显微镜，显微镜镜体，高刚性、高稳定性、低重心设计，左侧光口的原像到机架的距离≥102mm,双目和摄像的分光比为100%：0，50%：50%，0：100%，★2.1.2 光学系统：无限远校正光学系统，齐焦距离必须为国际标准45mm★2.1.3 调焦：10mm行程，同轴粗、微调旋钮（最小微调精度：1μm，微调一圈100μm），上限位锁定机构，粗调扭力矩调节器2.1.4 观察镜筒：宽视野双目观察筒，视场数22，倾斜角度45°，瞳间距调节范围56-76mm，屈光度调节：-5～+5 diop，★2.1.5 照明装置：12V 100W卤素灯，照明支柱倾斜机构（最大倾角30°,采用减震结构）,前置聚光镜高度调节钮（采用88mm的钮动距离，重新聚焦结构），视场光阑可以调节，4个滤色片架（45mm，厚度=6mm或更小）★2.1.6 物镜：万能平场半复消色差相差物镜：4x(数值孔径0.13，工作距离17mm)10x(数值孔径0.25，工作距离9.8mm)长工作距离消色差相差物镜：20x(数值孔径0.4，工作距离3.2mm)40x(数值孔径0.55，工作距离2.2mm)2.1.7 载物台：右侧手柄机械式载物台，平板载物台尺寸为232mm（X）×240mm （Y），载物台插入板可更换（直径110mm）；机械式载物台备有右手用低位置同轴X、Y向传动旋钮，载物台行程为X=130mm、Y=85mm，带标本夹，方便观察物镜的玻璃插板；多种载物辅助板2.1.8 目镜：10X宽视野目镜，视野数为22；★2.1.9 物镜转换器：六孔物镜转盘，带偏光\微分干涉扩展槽，物镜转盘下配备防漏水功能装置2.1.10 聚光镜：超长工作距离聚光镜,4孔位聚光镜转盘（直径29mm），孔径光阑可调，数值孔径为0.3，工作距离为73mm2.1.11 相差装置：可调中心型相衬用滑座4X、10X、20X、40X，用于调节相差观察的对中望远镜2.2 荧光系统：2.2.1荧光装置：带有环形狭缝照明装置，降低自发荧光，手动8孔位激发块转盘，无需拆卸可更换激发块，内置光闸防水设计，12V100W超高压汞灯，中性灰度滤色片，视场光阑、孔径光阑可调，荧光夜视标签2.2.2激发块：荧光激发块的干涉膜采用了新型UW超宽谱带多层镀膜技术，激发带宽(BP)以及荧光带宽(BA)比传统谱线缩短了6nm, 独特的光吸收涂层可吸收99%以上的杂散光,信噪比更进一步得到提高U-MWB2：BP（激发）450-480，DM（分色）500，BA（发射）515U-MWG2：BP（激发）510-550，DM（分色）570，BA（发射）590U-MWU2：BP（激发）330-385，DM（分色）400，BA（发射）420光学元件采用无铅玻璃，环保设计，所有光学部件都做了防霉处理，所以能确保获得持续清晰的图像，并延长显微镜的使用寿命，即使在湿热的环境中工作也不受影响2.3数码成像系统2.3.1、传感器：2/3英寸彩色CCD，2560x1920，500万有效像素2.3.2、像素大小：3.4μmx3.4μm2.3.3、像素融合：2x2，3x3或4x4，彩色2.3.4、曝光控制：1.6毫秒到 17.9分钟， 1微秒递增2.3.5、制冷类型：半导体制冷(Peltier cooling) 至环境温度以下10度2.3.6、实时预览：全幅实时预览速度25幅/秒2.3.7、读出频率：20，10，5，2.5兆赫2.3.8、数据接口：IEEE1394线, FireWire数字接口使安装更简单，不再需要图像采集卡及笨重的电缆，一条FireWire电缆承载视频数据、相机控制和电源供应信号－不需要额外的电缆2.4显微图像控制及分析软件2.4.1 采集图像：支持奥林巴斯多种型号专业CCD，支持TWAIN接口，界面直观，操作容易，使用户更加容易的集中精力关注生物试验过程；2.4.2 对图像中的直线显示线上灰度强度变化，从而反映图像中的变化特性；2.4.3 在图像上添加注释、箭头等功能，可以方便的表示图像中的重点关注部位；2.4.4 调节亮度、对比度、伽玛值以及灰度显示范围，并可以单独调节RGB各通道的亮度，方便地对图像添加伪彩色、改变色彩模式以及色阶位数等功能，可以改变图像分辨率、旋转图像等各种操作，支持反转、低通、高通、锐化等滤镜，使图像关注点和各荧光通道获得最佳的显示效果；2.4.5 对单荧光通道图片做色彩合成，方便显示多染标本的图像；2.4.6 合成透射光和荧光通道图像，显示荧光在细胞上的定位图像；2.4.7 方便的输入硬件信息即可实现添加标尺功能，从而显示图像的放大比例关系；2.4.8 可以做离线白平衡、市场平整度以及背景校正等处理，便于后期图像处理；2.4.9 可以对多幅视野相邻的图像做大图拼接，轻松获取高分辨率大视野图像；2.4.10 可以测量直线长度、曲线长度、矩形面积、圆面积、周长、角度等多个参数，并把测量结果输出到EXCEL，并于后期分析处理。

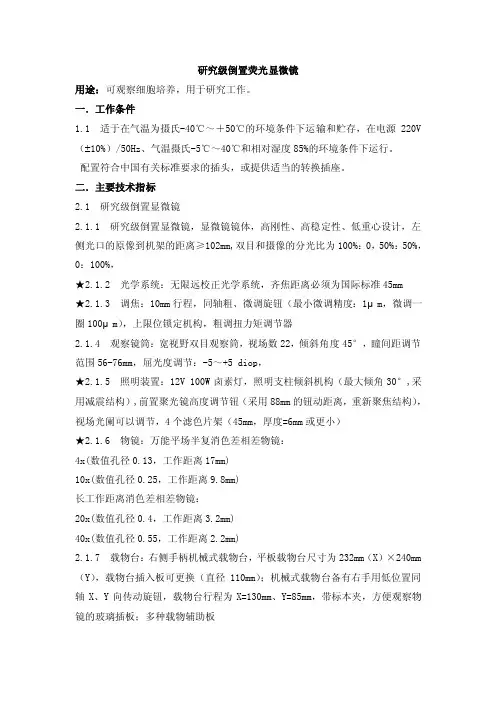

倒置荧光显微镜技术参数用途：可观察细胞培养，用于研究工作。

1．工作条件1.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。

1.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。

2．主要技术指标2.1 研究级倒置显微镜2.1.1 显微镜镜体，优先选择U型光路2.1.1.1 物镜转换器：6孔式物镜转换器2.1.1.2 光学系统：无限远校正光学系统，齐焦距离≤45mm2.1.2 透射光照明装置2.1.2.1 100W卤素灯透射光照明装置，视场可变光阑可调2.1.3 聚光镜：超长工作距离聚光镜：4孔转盘，孔径光阑可调，N.A.0.3 W.D.73mm2.1.4 物镜2.1.4.1 万能平场半复消色差相差物镜4X（N.A.0.13, W.D. 17.0mm）2.1.4.2 平场消色差相差物镜10X（N.A.0.25, W.D. 10mm）2.1.4.3 长工作距离消色差相差物镜20X（N.A.0.40, W.D.3.2mm）2.1.4.4 长工作距离消色差相差物镜40X（N.A.0.55, W.D. 2.2mm）2.1.5 反射荧光系统*2.1.5.1 荧光滤色镜盒：备有可装入8个滤色镜立体镜套的转盘式滤色镜盒2.1.5.2 荧光激发块：蓝色（B）、绿色（G）、紫外（U）2.1.5.3 光源：备有带聚光透镜和超高压汞灯变压器的100W超高压汞灯2.2 高分辨率显微专用数码相机*2.2.1 像素：≥1728万像素2.2.2 制冷系统：低于环境温度10度*2.2.3 测光方式：可达0.1%2.2.4 图像采集速度：≥15 幅/秒（1360 X 1024）2.2.5 提供2x2、4x4的像素混合模式（binning）2.2.6 图像传输速度：3秒（最高分辨率）注：*表示为重要的必须满足指标。

倒置荧光显微镜技术参数数量：1台/套技术参数：1 研究级倒置荧光相差显微镜1.1 显微镜镜体新型双层结构镜体1.1.1 物镜转换器：6孔编码型物镜转换器，带防水槽设计1.1.2 聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），行程10mm，粗调旋钮扭矩可调，备有上限调节1.1.4 光学系统：UIS2无限远校正光学系统1.2 透射光照明装置100W卤素灯透射光照明装置，视场可变光阑可调，带聚光镜高度限位器，外置电源供应器1.3 观察镜筒：双目观察筒，瞳距可在50-76mm范围内进行调节，视场直径为221.4 载物台：行程为114 × 75mm，载物台限位机构，方便标本重定位。

可选配适合多种器皿的适配器。

1.5 聚光镜：长工作距离聚光镜：5孔转盘，孔径光阑可调，N.A.0.55 W.D.27mm1.6 相衬滑座：相衬环板：4×、10×、20×、40x1.7 物镜1.7.1 万能平场半复消色差相差物镜4X（N.A.0.13, W.D.17mm）1.7.2 平场半复消色差相差物镜10X（N.A.0.3, W.D.10mm）1.7.3 长工作距离平场半复消色差相差物镜20X（N.A.0.45, W.D. 6.6-7.8）1.7.4 长工作距离万能平场半复消色差相差物镜40X（N.A.0.6, W.D.3.0- 4.2mm cc0-2）1.8 目镜：高眼点目镜，10×，视场直径：221.9 反射荧光系统1.9.1 荧光照明装置：备有视场可变光阑，滤光片插板1.9.2 荧光滤色镜盒：备有可装入8个滤色镜立体镜套的转盘式编码型滤色镜盒，内装光闸1.9.3 荧光激发块：紫外（U）、蓝色（B）、绿色（G）1.9.4 光源：长寿命荧光光源 130W,2000小时，5档光强可调节。

2.高分辨率成像分析系统(双CCD芯片)2.1. 彩色CCD2.1.1 像素：1260万像素（分辨率：4080 X 3072）2.1.2 芯片尺寸：2/3英寸2.1.3 制冷温度：-10℃2.1. 4 测光模式：100%/30%/1%/0.1%2.1.5 拍摄速度：4080*3072≤4s，1360*1024≤0.3s2.2. 黑白CCD2.2.1 像素：145万像素（分辨率：1360 X 1024）2.2.2 芯片尺寸：2/3英寸2.2.3 制冷温度：-10℃2.2.4 满井电子容量：16000e-(Gain 0.5x)2.2.5 读出噪声：7e-2.2.6 暗噪声：0.4 e-/pixel/s(TA=25degree C)3．成像分析软件3.1、和显微镜及CCD 系统为同一生产厂家3.2、视图：多通道图像叠加、多图像并排比较、动态图像回放、多维图像并列显示3.3、图像获取：单幅图像采集、动态图像采集、时间序列图像获取，白平衡、黑平衡设置，超级荧光模式。

倒置荧光显微镜使用方法1. 简介倒置荧光显微镜是一种特殊的显微镜，与传统显微镜不同的是，它将物镜和光源进行了倒置。

这种设计使得倒置荧光显微镜非常适合观察生物样品、细胞培养和活体成像等应用。

在本文中，我们将全面介绍倒置荧光显微镜的使用方法，包括准备工作、样品处理、操作步骤以及注意事项。

希望能够帮助读者更好地理解和运用倒置荧光显微镜。

2. 准备工作在开始使用倒置荧光显微镜之前，需要进行一些准备工作。

2.1 检查设备首先要确保倒置荧光显微镜的各个部件都处于正常工作状态。

检查目标物镜、滤光片、滤波器和荧光探针等配件是否齐全，并检查是否有任何损坏或污染。

2.2 清洁工作台清洁工作台是进行样品处理和操作的地方，必须保持干净整洁。

使用无菌纸巾和适当的清洁剂擦拭工作台面，确保没有灰尘或杂质。

2.3 准备试样根据实验需求，准备好需要观察的生物样品。

根据不同的实验目的，可以是细胞培养物、组织切片或者荧光标记的分子。

3. 样品处理在观察样品之前，可能需要进行一些样品处理步骤。

3.1 固定和染色对于细胞培养物或组织切片，通常需要先进行固定和染色。

固定可以保持样品的形态结构，染色可以使特定结构或分子可见。

选择合适的固定剂（如甲醛）将样品固定，并根据实验要求选择合适的荧光染料进行染色。

注意避免使用与荧光显微镜滤波器不匹配的染料。

3.2 荧光标记如果需要观察特定分子或结构，可以使用荧光探针对其进行标记。

选择合适的探针并按照说明书进行标记步骤。

4. 操作步骤在准备好样品后，可以开始使用倒置荧光显微镜进行观察。

4.1 打开显微镜将倒置荧光显微镜放置在稳定的台面上，并插入电源线。

打开电源开关，等待一段时间，直到显微镜完全启动。

4.2 调整镜头调整目标物镜和眼镜的位置，使其与视野对齐。

使用焦距调节旋钮或者移动台面，使样品处于焦点位置。

4.3 切换光源和滤光片根据实验需要，选择合适的光源和滤光片。

通常情况下，荧光显微镜使用紫外线或蓝绿光作为激发光源，并通过滤光片选择特定波长的荧光发射信号。

倒置荧光显微镜的原理倒置荧光显微镜是一种常用于生物学研究的显微镜，其原理是利用荧光物质对特定波长的光进行吸收后发出的荧光信号来观察样品。

相对于传统的正立显微镜，倒置荧光显微镜具有更大的工作距离和深度，适用于观察厚度较大的样品或三维细胞培养。

倒置荧光显微镜的构造与正立显微镜有所不同。

它的光学系由凹透镜、凹透镜、过渡镜和目镜组成。

样品被放置在显微镜的下方，光线通过凹透镜透射到样品上方，然后由目镜观察。

这种布局使得样品可以直接放置在培养皿、培养瓶或光学盖玻片上，方便地观察细胞培养、组织切片和活体显微镜的实验等。

倒置荧光显微镜的关键原理是荧光物质的激发和发射。

荧光物质是一类在特定波长的激发光下吸收能量并向高能级跃迁，然后通过非辐射跃迁的方式释放出低能级的光子的化合物。

荧光物质通常具有特定的激发波长和特征的发射光谱。

这种特性使得荧光物质可以被用来标记特定的生物分子或结构，并通过显微镜观察。

在倒置荧光显微镜中，激发光从灯源通过滤光片和凸透镜聚焦到样品上方。

被标记的样品经过适当的处理后，荧光物质会吸收激发光并发出发射光。

这些发射光通过物镜的凹透镜透射后经过过渡镜，再从目镜观察。

过渡镜的作用是将发射光和激发光进行分离，以避免激发光进入目镜。

同时，通过选择合适的滤光片，只有发射光可以通过，从而进一步加强图像的对比度和清晰度。

倒置荧光显微镜还具有荧光激发区域广、检测极限低、对光线入射角不敏感等优点。

由于光线入射于样品下方，所以样品的厚度对观察结果的影响较小。

这也使得倒置荧光显微镜特别适合观察厚度较大的样品，如多层细胞、培养组织和活体标本。

此外，倒置荧光显微镜还广泛应用于细胞培养、细胞动力学研究、组织工程和生物物理学等领域。

总之，倒置荧光显微镜利用荧光物质的激发和发射原理来观察特定标记的样品。

通过合适的激发光源、滤光片和过渡镜，可以将发射光和激发光进行分离，从而获得清晰的荧光显微图片。

倒置荧光显微镜具有工作距离长、适用于厚度较大的样品以及对光线入射角不敏感等特点，是生物学研究中常用的显微镜。

倒置荧光显微镜的使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!倒置荧光显微镜是一种常用的显微镜，用于观察细胞、组织等生物样本的荧光信号。

倒置荧光显微镜技术参数用途：具备明场、DIC、荧光观察功能，可以在镜下对活细胞进行观测1．工作条件1.1电源：220VAC（交流），±10%，50HZ1.2环境温度：10-35℃1.3相对湿度：20%-85%2.技术规格2.1. 光学系统：CFI60无限远光学系统，60mm物镜齐焦距离，200mm的筒镜长度。

2.2．目镜筒：双目镜筒，定心望远镜可调焦，视场直径为22，匹配遮光板*2.3. 显微镜镜体：通过物镜转盘的上下移动进行调焦；备有聚焦机构同轴粗、微调旋钮，备有中间2级放大率转换器1×/1.5×，主机左右两侧各有一个相机端口。

2.4. 放大率：40~400X，主机双光路视频端口。

*2.5．透射光照明装置：采用复眼透镜设计，确保视场均匀照明。

高功率LED 长寿命恒温照明，聚光器垂直行程66mm，向后倾斜最大角度25°，带视场光阑和重复定焦机构，提供两个滤片槽位。

*2.6. 聚光镜：长工作距离多功能聚光镜，数值孔径0.52*2.7. 荧光装置：带6孔荧光滤色块转盘；130W高效汞，汞灯寿命2000小时，DAPI、FITC、TRITC激发镜组；荧光带有噪声消除器，使图象的信噪比提高5倍.可对中的孔径光阑，可对中的视场光阑，33mm ND4/ND8滤光片、25mm隔热片*2.8. DIC六孔物镜转盘，简便防水结构设计，匹配针对各个物镜定制的DIC棱镜，提供均匀、高分辨率、高对比度的图像。

2.9. 载物台：右手用控制旋钮载物台，行程为57x36.5mm。

可使用调节销调节行程范围（3级）。

匹配通用样品夹，适用于各种规格的培养皿。

*2.10. 物镜：万能平场半复消色差荧光物镜4X（NA≥0.13 WD ≥17.1mm）万能平场半复消色差荧光物镜10X (NA≥0.3 WD ≥16.0mm)高级万能平场半复消色差荧光物镜20X (NA≥0.45 WD ≥8.2-6.9mm PH1) 高级万能平场半复消色差荧光物镜40X (NA≥0.60 WD ≥3.6-2.8mm PH2) 3.技术服务要求3.1 设备安装调试: 在买方指定的地点完成安装调试，并配合买方进行测试验收。

倒置荧光显微镜原理荧光显微镜是一种能够利用物质的荧光特性来观察和研究样品的显微镜。

它倒置了传统显微镜的结构，在样品和目物之间放置了一个荧光滤光器。

倒置荧光显微镜原理是基于荧光分子的激发和发射过程，通过荧光染料或标记物对样品进行染色，然后利用光源进行激发和观察。

倒置荧光显微镜的基本构件包括光源、滤光器组、物镜、透镜和目镜等。

光源通常是一个强度足够高、稳定性良好的白光或近紫外光源。

荧光滤光器组由激发光滤光器和发射光滤光器组成，它们分别用于选择性地过滤激发光和发射光。

物镜和透镜的作用是对样品进行放大和成像，目镜用于观察成像后的图像。

在倒置荧光显微镜中，荧光染料或标记物是实现显微观察的关键。

荧光染料是一种特定波长的激发光照射下会发出特定波长的发射光的物质。

在样品中加入荧光染料后，染料分子吸收激发光子，电子跃迁至高能态，然后又通过非辐射过程回到低能态，辐射出长波长的荧光。

这种发射光可以被观察器件接收并成像，从而获得关于样品的信息。

倒置荧光显微镜的工作原理可以总结为以下几个步骤：1. 激发：从光源中发出的激发光通过激发光滤光器选择性地被允许通过，然后通过透镜对样品进行照射。

激发光的波长通常处于紫外光区域，以提供足够的能量来激发荧光染料。

2. 荧光产生：样品中的荧光染料分子吸收了激发光的能量，激发到高能态，然后通过非辐射过程返回到低能态，辐射出长波长的荧光。

荧光光子的能量通常较低，波长较长，相对于激发光而言更为弱。

3. 发射：荧光发射光通过物镜聚焦并被放大，然后通过发射光滤光器选择性地过滤掉激发光，只留下发射光。

然后，光线通过目镜进一步成像和观察。

倒置荧光显微镜相比传统显微镜有许多优势。

首先，由于样品是置于显微镜的反面，因此可以对更大、更厚、更复杂的样品进行观察和研究。

其次，倒置荧光显微镜可以观察到培养在培养皿或细胞培养板中的活体细胞和组织，且不需要破坏样品进行染色。

总结起来，倒置荧光显微镜原理是通过荧光染料对样品进行染色，利用荧光染料吸收和发射光的特性来观察和研究样品。

DSY-L140倒置荧光显微镜国内高水平的荧光显微镜荧光显微镜应用用户：中国农业大学，北京化工大学，中科院生物物理所，中国农业科学院，三峡大学，国家纳米科学中心，天津赛尔生物公司,北京林业大学，浙江林学院，河北农业大学,保定瑞普药业等,倒置荧光显微镜介绍：采用无限远光学系统，先进的进口荧光装置，大大提高了国内荧光显微镜的实际应用效果，弥补了一直存在的荧光激发装置不能达到客户实验要求的缺陷。

清晰的成像质量、轻松的操作、稳定的结构、强大的功能拓展空间、稳定的质量，倒置生物显微镜是您事业成功的有力保障。

•优异的UCIS无穷远色差独立校正光学系统为您展现清晰的成像质量。

•广阔的功能拓展空间让DSY5000X倒置生物显微镜能轻松得进行相衬、荧光、简易偏光、数码、摄影观察，并能轻松地与恒温载物台、膜片钳、辅助载物台配合工作。

•机身侧面的接口能够轻松地连接各种相机及数码观察设备。

•72mm长工作距离聚光镜提供足够的培养皿空间。

•人性化机械设计使您能够长时间轻松工作。

•稳定优异的质量提高您的工作效率。

•中心预调的相衬滑板使您在进行相衬观察时轻松方便。

强大的升级空间，轻松实现多功能化为了适应前沿科学研究发展的要求，DSY5000X采用了模块式和多接口式设计，使得仪器升级和增添配置变得更加容易，不仅能够提高您仪器的使用效率，同时也能节省您的经费开支。

DSY5000X系列倒置生物显微镜可以加载荧光观察系统、相衬观察系统、简易偏光观察系统、摄影摄像等特殊装置以满足您不同的观察要求同时拥有膜片钳、恒温罩、恒温载物台等现代高技术领域中所必须加载的仪器专业接口。

优异的光学功能澳浦光电独创的UCIS色差独立校正光学系统，采用了国际上最先进的设计理念，在光学系统无穷远的基础上，物镜、目镜、照明聚光系统个光学单位分别独立校正色差，成像更加清晰。

DSZ5000Y可以配备UV、V、B、G四组荧光激发装置，在荧光和明场之间轻松转换观察方式。

倒置荧光显微镜原理倒置荧光显微镜是一种特殊的显微镜，它在生物医学研究和细胞观察中扮演着重要的角色。

倒置荧光显微镜的原理是基于荧光物质的特性和光学成像技术，通过逆向投射光线，观察样本的荧光信号，从而实现对生物细胞和组织的高分辨率成像。

本文将介绍倒置荧光显微镜的原理及其在生物医学研究中的应用。

首先，倒置荧光显微镜的基本结构包括光源、物镜、滤光片、荧光探测器和成像系统。

光源通常采用激光或荧光灯，用于激发样本中的荧光物质发出荧光信号。

物镜是观察样本的关键部件，它具有高倍率放大和高分辨率成像的能力。

滤光片用于选择特定波长的激发光和荧光信号，以提高成像的对比度和清晰度。

荧光探测器用于捕获和记录样本发出的荧光信号，成像系统则将荧光信号转化为可见的图像。

其次，倒置荧光显微镜的工作原理是基于荧光物质的特性。

荧光物质在受到特定波长的激发光照射后，会吸收能量并发出较长波长的荧光信号。

这一荧光信号可以被倒置荧光显微镜的成像系统捕获，并转化为可见的图像。

由于荧光信号具有较高的对比度和特异性，倒置荧光显微镜能够实现对生物样本的高灵敏成像，尤其适用于观察细胞器、蛋白质、DNA和RNA等生物分子。

倒置荧光显微镜在生物医学研究中具有广泛的应用。

首先，在细胞生物学领域，倒置荧光显微镜可以实现对活细胞的实时观察和跟踪，揭示细胞内各种生物过程的动态变化。

其次，在免疫组织化学和细胞标记领域，倒置荧光显微镜可以通过荧光染料标记特定蛋白或分子，实现对生物样本的定量分析和定位成像。

此外，在药物筛选和生物医学诊断领域，倒置荧光显微镜也可以用于评估药物的效果和检测疾病标志物，为临床诊断和治疗提供重要的参考依据。

总之，倒置荧光显微镜通过荧光成像技术实现了对生物样本的高分辨率成像，为生物医学研究和临床诊断提供了重要的工具和技术支持。

随着光学成像技术的不断发展和创新，倒置荧光显微镜在生命科学领域的应用前景将更加广阔，有望为人类健康和疾病治疗带来更多的突破和进展。
