电动机内部接线原理
电动机的内部接线原理主要涉及绕组和转子之间的连接。
以下是电动机内部接线原理的简要说明：
绕组：电动机的绕组是线圈的集合，它们被绕在定子铁芯上。
这些线圈分为极相组，每个极相组包含几个线圈。
根据电动机的极数，绕组的连接方式会有所不同。
转子：电动机的转子由铁芯和绕组组成，它们位于电动机的旋转轴上。
转子的绕组也分为极相组，其连接方式与定子绕组相似。
接线原理：在电动机的接线原理中，定子绕组和转子绕组被连接在一起，形成一个完整的电气回路。
对于三相电动机，定子绕组由三相线（U、V、W）组成，而转子绕组则由两个引出线（M1和M2）组成。
连接方式：根据电动机的极数和接线方式，绕组的连接方式会有所不同。
对于两极电动机，定子绕组和转子绕组都是串联连接的。
对于四极和六极电动机，定子绕组是串联连接的，而转子绕组则是并联连接的。
工作原理：当电流通过定子绕组时，它会产生磁场。
这个磁场会与转子绕组相互作用，从而产生转矩，使电动机旋转。
随着电流的变化，磁场强度也会发生变化，从而改变电动机的转速。

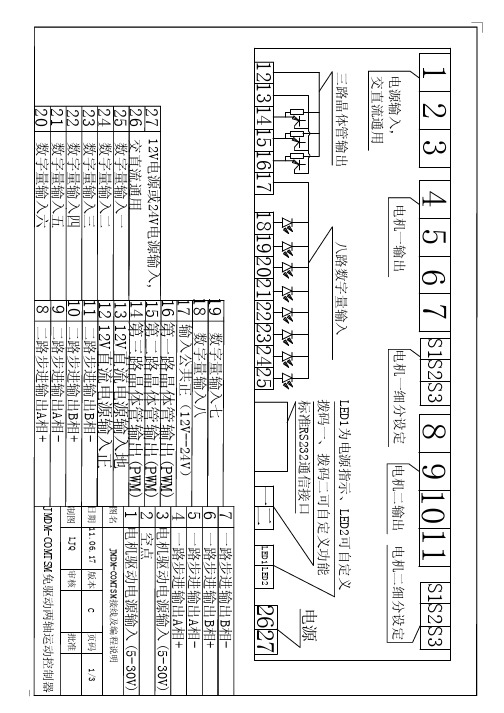

伺服电机个人日记 2009-09-12 10:17 阅读2 评论0字号：大中小一、按照驱动器说明书上的"位置控制模式控制信号接线图"连接导线3(PULS1)，4(PULS2)为脉冲信号端子，PULS1连接直流电源正极(24V电源需串连2K左右的电阻),PULS2连接控制器(如PLC的输出端子)。
5(SIGN1)，6(SIGN2)为控制方向信号端子，SIGN1连接直流电源正极(24V电源需串连2K左右的电阻), SIGN2连接控制器(如PLC的输出端子)。
当此端子接收信号变化时，伺服电机的运转方向改变。
实际运转方向由伺服电机驱动器的P41，P42这两个参数控制。
7(com+)与外接24V直流电源的正极相连。
29(SRV-0N),伺服使能信号，此端子与外接24V直流电源的负极相连，则伺服电机进入使能状态，通俗地讲就是伺服电机已经准备好，接收脉冲即可以运转。
上面所述的六根线连接完毕(电源、编码器、电机线当然不能忘)，伺服电机即可根据控制器发出的脉冲与方向信号运转。
其他的信号端子，如伺服报警、偏差计数清零、定位完成等可根据您的要求接入控制器。
构成更完善的控制系统。
二、设置伺服电机驱动器的参数。
1、Pr02----控制模式选择，设定Pr02参数为0或是3或是4。
3与4的区别在于当32(C-MODE)端子为短路时，控制模式相应变为速度模式或是转矩模式，而设为0，则只为位置控制模式。
如果您只要求位置控制的话，Pr02设定为0或是3或是4是一样的。
2、Pr10，Pr11,Pr12----增益与积分调整，在运行中根据伺服电机的运行情况相应调整,达到伺服电机运行平稳。
当然其他的参数也需要调整(Pr13，Pr14,Pr15,Pr16，Pr20也是很重要的参数)，在您不太熟悉前只调整这三个参数也可以满足基本的要求.3、Pr40----指令脉冲输入选择，默认为光耦输入(设为0)即可。
也就是选择3(PULS1)，4(PULS2)，5(SIGN1)，6(SIGN2)这四个端子输入脉冲与方向信号。
牛人总结的41例超实用接线方法1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
电机常用接线方法电机是一种将电能转换为机械能的设备，广泛应用于各行各业中。
在使用电机时，常常需要进行接线，以确保电机能够正常工作。
本文将介绍电机常用的接线方法。
1. 单相电机的接线方法单相电机是一种常用的电机类型，其接线方法有两种：单向电流接线和双向电流接线。
单向电流接线是指将电机的起动线、运行线和中性线连接到电源的相线和中性线上。
这种接线方法适用于单相交流电源，可以实现电机的正转和反转。
双向电流接线是指将电机的起动线和运行线连接到电源的两相线上，中性线不接。
这种接线方法适用于两相交流电源，可以实现电机的正转和反转。
2. 三相电机的接线方法三相电机是一种高效、稳定的电机类型，其接线方法有星型接线和三角形接线两种。
星型接线是指将电机的三个相线连接到电源的三相线上，同时将电机的中性点连接到电源的中性线上。
这种接线方法适用于低功率的三相电机，可以实现电机的正转和反转。
三角形接线是指将电机的三个相线依次连接起来形成一个闭合回路。
这种接线方法适用于高功率的三相电机，可以实现电机的正转。
3. 特殊接线方法除了以上常用的接线方法外，还存在一些特殊的接线方法。
串联接线是指将多个电机按照一定的顺序连接起来，形成串联的电路。
这种接线方法适用于需要提高输出功率的场合。
并联接线是指将多个电机同时连接到电源上，形成并联的电路。
这种接线方法适用于需要提高输出速度或扭矩的场合。
4. 接线注意事项在进行电机接线时，需要注意以下几点：要确保电机和电源的额定电压和频率一致，否则可能会导致电机无法正常工作或损坏。
要正确连接电机的起动线、运行线和中性线，避免接错导致电机不能正常运转。
还要检查接线的牢固性，确保接线端子的紧固螺丝没有松动，以免出现接触不良或断开的情况。
对于特殊接线方法，要根据具体情况选择合适的接线方式，并确保电路的安全可靠。
总结：电机的接线方法有单相电机的单向电流接线和双向电流接线，三相电机的星型接线和三角形接线，以及特殊的串联接线和并联接线。
电机绕线接线方法图解电机绕线是将电机定子和转子上的线圈连接起来，以形成电磁场来实现电机的转动。
电机绕线有两种常见的接线方法，即星形接线和三角形接线。
星形接线是将三个电机相线分别连接到一个星形连接点上，然后将三个星形连接点连接到电源上。
具体的绕线步骤如下：1.首先，将电机定子上每个槽中的线圈绕完，然后将线圈连接在一起。
每个槽中的线圈必须按照一定的顺序连接起来，以确保正常的电流流动。
2.接下来，将第一个槽中的线圈的一端连接到第二个槽中线圈的一端，然后将第二个槽中线圈的另一端连接到第三个槽中线圈的一端。
依此类推，将最后一个槽中线圈的另一端连接到第一个槽中线圈的一端。
这样，所有线圈都会形成一个星形连接。
3.最后，将星形连接的中心连接到电源的一端，将星形连接的三个末端连接到电源的另一端。
这样，电机绕线完成。
三角形接线是将三个电机相线两两连接在一起，形成一个三角形连接。
具体的绕线步骤如下：1.首先，将电机定子上每个槽中的线圈绕完，然后将线圈连接在一起。
与星形接线相同，每个槽中的线圈必须按照一定的顺序连接起来。
2.接下来，将第一个槽中的线圈的一端连接到第二个槽中线圈的另一端。
然后将第二个槽中线圈的一端连接到第三个槽中线圈的另一端。
最后，将第三个槽中线圈的一端连接到第一个槽中线圈的一端。
这样，线圈就形成了一个闭合的三角形连接。
3.最后，将三个槽中线圈的中间点连接到电源的一端，将三个槽中线圈的另外三个端点连接到电源的另一端。
这样，电机绕线完成。
这两种接线方法在不同的情况下有不同的应用。
星形接线适用于高效率和高起动力矩的应用，而三角形接线适用于高起动电流和低耗电功率因数的应用。
根据实际需求，可以选择适合的接线方法来实现电机的高效运行。
总之，电机绕线的接线方法有星形接线和三角形接线两种。
这两种方法在连接方式上有所差异，适用于不同的应用场合。
正确的绕线方法可以确保电机的正常运行，并提高电机的效率和性能。
-电机与控制-变频器二线式和三线式接线方法林中信（大庆炼化公司,163453,黑龙江大庆）目前，可用于调速的电动机种类很多，工业生产与电动汽车使用的电机主要包括三相异步电动机、三相永磁同步电动机、直流无刷电动机、开关磁阻电动机四种，其中用变频器调速的三相异步电动机保有量最高。
变频调速被公认为目前交流电动机最理想、最有前途的调速方案。
变频器除了具有卓越的调速性能之外，还具有显著的节能效果和优异的工艺控制方式，是企业进行技术改造和产品更新换代的理想调速装置。
变频器的接线方法主要分为二线式和三线式两种，不同的接线方法，有不同的运行特点和优缺点。
下面对二线式和三线式接线方法分别进行介绍，总结并分析每种接线方法的特点。
表19030系统优化所需硬件序号9030快速门系统规格型号数量1机架7槽IC695CHS00722电源模块220V IC695PSD14043CPU模块（带3个千兆网口），附带充电电池IC695CPK33024PROFINET模块IC695PNC0012 5冗余切换模块IC695RMX1284 6冗余光纤LC-LC2 724VDC电源IC690PRM0102 8机架12槽IC695CHS0121 9PROFINET接口模块IC695PNS0011 10电源模块IC695PSD1402 11DI32点IC694MDL6551 12DI16点IC694MDL6451 13D016点IC694MDL9404 14AI4通道IC694ALG2212 15空槽盖板IC694ACC3101 16机架12槽IC695CHS0121 17PROFINET接口模块IC695PNS0011 18电源模块IC695PSD1402 19高速计数模块8通道IC695HSC3085 20空槽盖板IC694ACC3104 21接线端子IC694TBB0325 2224VDC电源IC690PRM01011变频器二线式接线方法1.1接线图例不同品牌变频器的二线式接线方法基本相似，如图1所示。

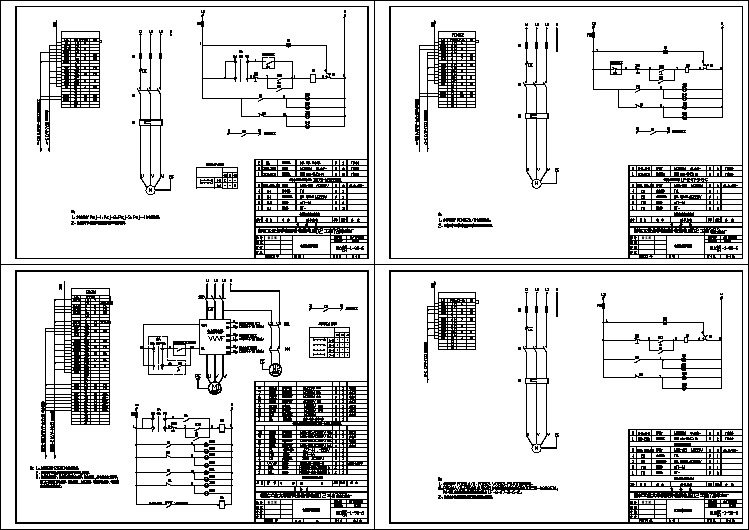

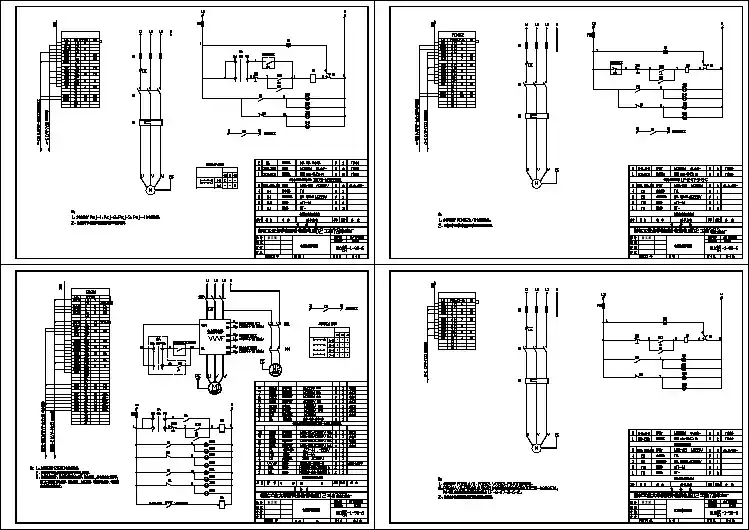

电机接线方法
电机的接线方法有很多种，根据不同的应用场景和要求，选择合适的接线方法是非常重要的。
下面介绍几种常见的电机接线方法。
1. 直接启动接线法：这是最常见的一种接线方法，适用于小功率的电机。
将电源直接连接到电机的主线圈两端，启动时直接通电即可。
这种方法简单方便，但电流突变会对电网造成一定的冲击。
2. 自耦变压器启动接线法：这种方法适用于大功率电机或起动电流较大的电机。
通过自耦变压器将电源的电压降低，供电给电机，起动时电压逐渐增加，可以有效减小起动时的冲击电流。
3. 电容启动接线法：适用于启动电压较低的电机。
通过连接一个电容器，将一部分电流相位移90°，从而提高电机的起动转矩。
4. Delta-星形接线法：适用于三相电机，可以提高起动转矩，
并减小起动时的冲击电流。
将电机的三个相线通过三角形连接为'Δ'形，启动完成后再改为星形接线。
5. 双速电机接线法：适用于需要实现低速和高速切换的场合。
通过接线调整转子绕组的极数，实现转速的切换。
以上是部分常见的电机接线方法，根据具体情况选择合适的接线方法，能够提高电机的性能并减少故障风险。

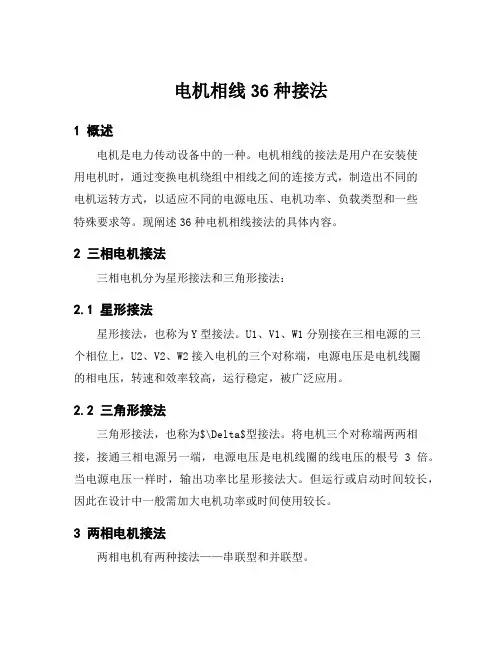

电机相线36种接法1 概述电机是电力传动设备中的一种。
电机相线的接法是用户在安装使用电机时，通过变换电机绕组中相线之间的连接方式，制造出不同的电机运转方式，以适应不同的电源电压、电机功率、负载类型和一些特殊要求等。
现阐述36种电机相线接法的具体内容。
2 三相电机接法三相电机分为星形接法和三角形接法：2.1 星形接法星形接法，也称为Y型接法。
U1、V1、W1分别接在三相电源的三个相位上，U2、V2、W2接入电机的三个对称端，电源电压是电机线圈的相电压，转速和效率较高，运行稳定，被广泛应用。
2.2 三角形接法三角形接法，也称为$\Delta$型接法。
将电机三个对称端两两相接，接通三相电源另一端，电源电压是电机线圈的线电压的根号3倍。
当电源电压一样时，输出功率比星形接法大。
但运行或启动时间较长，因此在设计中一般需加大电机功率或时间使用较长。
3 两相电机接法两相电机有两种接法——串联型和并联型。
3.1 串联型串联型是把两个相互耦合的线圈分别连接在交流电源两相上，通过线圈内部的反电动势，激励电机旋转。
该接法适用于转速较慢、运行时间较长并单相电源不足时使用。
3.2 并联型并联型有两相应的外侧有一个电容器，两相被连接并与电容器相连，通过外部相角差形成内部磁场，激发电机转动，适用于对短暂负载要求较高的场合。
4 特殊电机接法除上述几种接法外，还有一些特殊的电机接法。
比如：4.1 分励式电机分励式电机的特点是将电机绕组从电源拆分，一部分绕组串联在主回路上，另一部分绕组串联在励磁回路上。
这样运行时绕组中即产生了自励磁场和交流电磁场，适用于小功率电机和某些高效率场合。
4.2 变极电机变极电机是将一个三相绕组中的同相相邻线圈串联，而对不同相上的线圈，则两两并联。
该接法增加了磁场变化的频率，可实现高效率，但操作复杂且使用场合相对窄。
4.3 混联式电机混联式电机是一种特殊的电机接法，它将两个相同参数的异步电机转子串联，共享定子。
12例接线方法，收藏备用
一、电动机接线
一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法
二、三相吹风机接线
有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法
三、单相电容运转电动机接线
单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法
四、单相电容运转电动机接线
图4 JX07A-4型单相电容运转电动机接线方法
图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线
图5 单相吹风机四个引出端子接线方法
有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线
目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
接线见
图6。
图6 Y100LY系列电动机接线方法
七、低压变压器短路保护线路
目前，机床的工作灯、行灯都采用低压变压器提供36V安全电压，由于灯具在使用中经常移动，极易发生短路故障，造成熔断器熔断甚至烧坏变压器。
如果使用36V小型中间继电器或36V交流接触器做变压器的通断开关，可避免烧坏变压器。
线路如图7所示。
图7 低压变压器短路保护线路
工作原理：闭合S后，按下按钮SB1，变压器得电输出36V低电压，使得继电器或交流接触器KA吸合。
放松按钮SB1后，KA自锁触点使KA保持吸合，继续给变压器接通电源。
如果变压器次级发生短路故障，继电器线圈电压为零，此时KA便失电释放，将变压器电源断开，保护变压器不被破坏。
八、速电动机2Y/2Y接线方法
图8所示是2Y/2Y电动机双速定子线组的引出线接线方法。
按图8(a)连接是一种转速，按图8(b)连接得到另一种转速。
图8 双速电动机2Y/2Y接线方法
九、直流电磁铁快速退磁线路
直流电磁铁停电后，因有剩磁存在，有时会造成不良后果。
因此，必须设法消除剩磁。
图9中，YA是直流电磁铁线圈，KM是控制YA启停的接触器。
KM吸合时，YA通电励磁；KM复位时，YA断直流电，并进行快速退磁。
快速退磁的工作原理是：直流电磁铁断电后，交流电源通过桥式整流器和YA 向电容C充电，随着电容C两端电压的不断升高，充电电流越来越小，而通过YA的电流又是交变的，从而使电磁铁快速退磁。
电容C的容量要根据电磁铁的实际情况现场试验决定。
R为放电电阻。
图9 直流电磁铁快速退磁线路
十、缺辅助触点的交流接触器应急接线
当交流接触器的辅助触点损坏无法修复而又急需使用时，采用图12中所示的接线方法，可满足应急使用要求。
按下SB1，交流接触器KM吸合。
放松按钮SB1后，KM的触点兼作自锁触点，使接触器自锁，因此KM仍保持吸合。
图中SB2为停止按钮，在停止时，按动SB2的时间要长一点。
否则，手松开按钮后，接触器又吸合，使电动机继续运行。
这是因为电源电压虽被切断，但由于惯性的作用，电动机转子仍然转动，其定子绕组会产生感应电动势，一旦停止按钮很快复位，感应电动势直接加在接触器线圈上，使其再次吸合，电动机继续运转。
接触器线圈电压为380V时，可按图12(a)所示接线；接触器线圈电压为220V时，可按图12(b)接线。
图12(a)的接线还有缺陷，即在电动机停转时，其引出线及电动机带电，使维修不大安全。
因此，这种线路只能在应急时采用，并在维修电动机时，应断开控制电动机的总电源开
关QS，这一点应特别注意。
图12 缺辅助触点的交流接触器应急接线
十一、单相电容电动机线路
单相电容电动机启动转矩大，启动电流小，功率因数高，广泛应用于家用电器中，如电风扇、洗衣机。
为了便于维修安装，现介绍这种电动机常用的接线方法。
图16(a)为可逆控制线路，操纵开关S2，可改变电动机的转向，该线路一般用于家用洗衣机上。
图16(b)为带辅助绕组的接线线路，拨动开关S，可改变辅助绕组的抽头，即改变主绕组的实际承受电压，从而改变电动机的转速，此接线方法常用于电风扇上。
图16(c)为带电抗器调速的电容电动机接线线路。
由于电抗器绕组(其在线路中起到降压作用)的串入，调节电抗器绕组的串入量，即可改变转速。
这种方
法目前广泛应用在家用电风扇线路中。
在启动电动机时一般先拨到“1”挡上，即为高挡，这时电抗器不接入线路，使电动机在全压下启动，然后再拨“2”挡或任何挡来调节电动机转速。
图16 单相电容电动机线路
十二、三相异步电动机改为单相运行线路
如果只有单相电源和三相异步电动机供使用，可采用并联电容的方法使三相异步电动机改为单相运行。
如图19所示：图(a)为Y形接法电动机连接方法，图(b)为△形接法电动机连接方法。
为了提高启动转矩，将启动电容CQ在启动时接入线路中，在启动完毕后退出。
工作电容CG容量的计算公式：
CG=1950I/Ucosφ(μF)
式中：I为电动机额定电流；U为单相电源电压；cosφ为电动机的功率因数。
当计算出工作电容后，启动电容选用工作电容的1~4倍。
图19 三相异步电动机改为单相运行线路。
