电机几种接线法

水泵电机接线方法
水泵电机接线方法主要有两种：星型接法和三角接法。

1. 星型接法：
a. 将电机的三个线端依次连接到三相电源的三个相线上。

b. 将电机的三个线端与三个相线连接后，将电机的剩余一个端线连接到电源的接地线上。

2. 三角接法：
a. 将电机的三个线端依次连接到三相电源的三个相线上。

b. 保持电机的另一端线不连接。

c. 将接线盒外壳（金属盒子）连接到电源的接地线上。

无论采用星型接法还是三角接法，都需要确保接线正确、可靠，并保持连接处的绝缘良好。

在接线过程中，可以根据电机的使用情况和电源的要求选择合适的接线方法。

此外，建议在接线前先确认电机的额定电压、额定功率等参数，并按照相关规范和安全要求进行操作。

如有需要，可以请专业电工进行接线。

牛人总结的41例超实用接线方法1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

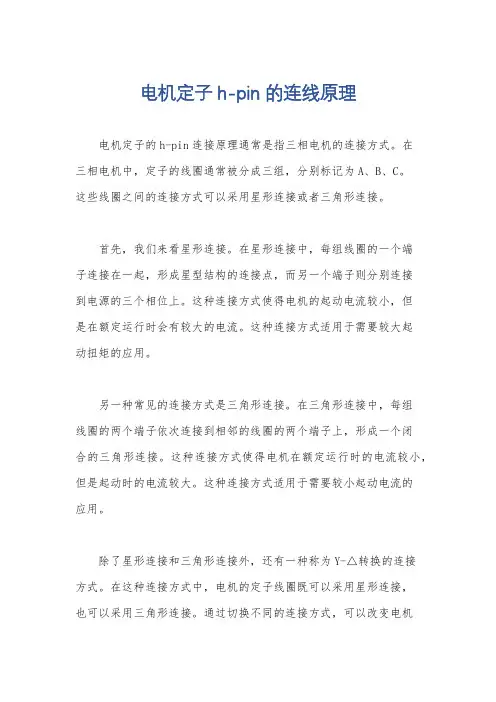

电机定子h-pin的连线原理
电机定子的h-pin连接原理通常是指三相电机的连接方式。

在
三相电机中，定子的线圈通常被分成三组，分别标记为A、B、C。

这些线圈之间的连接方式可以采用星形连接或者三角形连接。

首先，我们来看星形连接。

在星形连接中，每组线圈的一个端
子连接在一起，形成星型结构的连接点，而另一个端子则分别连接
到电源的三个相位上。

这种连接方式使得电机的起动电流较小，但
是在额定运行时会有较大的电流。

这种连接方式适用于需要较大起
动扭矩的应用。

另一种常见的连接方式是三角形连接。

在三角形连接中，每组
线圈的两个端子依次连接到相邻的线圈的两个端子上，形成一个闭
合的三角形连接。

这种连接方式使得电机在额定运行时的电流较小，但是起动时的电流较大。

这种连接方式适用于需要较小起动电流的
应用。

除了星形连接和三角形连接外，还有一种称为Y-△转换的连接
方式。

在这种连接方式中，电机的定子线圈既可以采用星形连接，
也可以采用三角形连接。

通过切换不同的连接方式，可以改变电机
的运行特性，使其适应不同的工作要求。

总的来说，电机定子的h-pin连接原理涉及到三相电机的线圈连接方式，包括星形连接、三角形连接和Y-△转换。

不同的连接方式适用于不同的工作要求，可以根据具体的应用需求选择合适的连接方式。

直流电机3根线的接法直流电机是一种将直流电能转换为机械能的设备，广泛应用于工业生产、交通运输以及家用电器等领域。

直流电机的电源接法通常有三根线，分别是电源线、负载线和接地线。

下面将详细介绍直流电机三根线的接法及其作用。

首先是电源线，通常标记为L1、L2或U、V等，它是直流电机的供电线路。

电源线通过电源连接到供电系统，通常是交流电源。

在直流电机中，电源线连接到电机的正级输入端，提供电流来激励和驱动电机。

接下来是负载线，通常标记为A1、A2或+、-等，它是直流电机的输出线路。

负载线连接到电机的正级输出端和负级输出端，通过负载线将输出的机械能传输出来。

负载线的连接方式取决于使用的驱动器和负载要求，常见的连接方式有串联和并联。

在一些高功率的直流电机中，还会含有第三根接地线。

接地线通常由绿/黄色的绝缘套管包裹，它连接到电机的金属外壳或设备的金属结构上，通过接地线将电机与地面相连。

接地线的作用主要有两个方面：一是保护人身安全，通过将电机外壳与地面相连，防止人体接触到电机的高压部分而触电；二是保护设备、仪器的安全，通过接地线将电机外壳引导到地面，可以将由于电机内部故障引起的漏电、过流等问题释放到地面，保护设备。

总的来说，直流电机三根线的接法是将电源线连接到电机的正级输入端，负载线连接到电机的正级输出端和负级输出端，接地线连接到电机的金属外壳或设备的金属结构上。

这样的接法可以确保电机正常工作，并保护人身和设备的安全。

当然，直流电机的具体接法还需要根据实际情况来确定。

不同的直流电机有不同的连接方式和接线要求，还要考虑电压、电流、功率等参数。

在安装和接线直流电机时，应根据电机的接线图和说明书来正确接线，或者请专业人员进行安装和调试。

电机绕组星形接法
电机绕组的星形接法是将电机内部的三个绕组的一端连接在一起，形成一个公共节点，而另一端则分别接入三相电源上。

具体操作步骤如下：
1. 将电机内部的三个绕组的一个端点连接在一起，形成一个公共节点。

2. 再用短路线将接线盒中的U2、V2、W2接线柱短接起来。

3. 然后从U1、V1、W1接线柱分别引出导线，与三相交流电源的3根相线连接。

星形接法能够提供比较稳定的电压和电流，适合于低载荷或者负载变化较小的工作条件。

但是，它的起动转矩较小，不太适合于重载启动。

在运行过程中，电机绕组的相电流与线电流之间呈现出根号3的关系，所以其绕组电流较大。

以上信息仅供参考，如有需要，建议咨询专业电工。

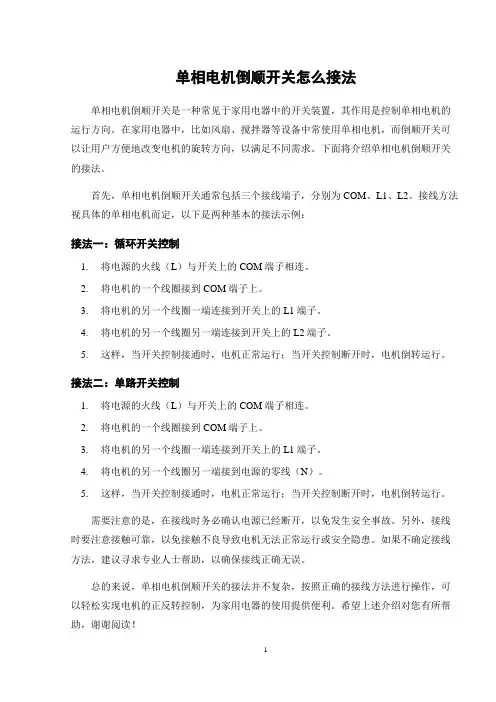

单相电机倒顺开关怎么接法
单相电机倒顺开关是一种常见于家用电器中的开关装置，其作用是控制单相电机的运行方向。

在家用电器中，比如风扇、搅拌器等设备中常使用单相电机，而倒顺开关可以让用户方便地改变电机的旋转方向，以满足不同需求。

下面将介绍单相电机倒顺开关的接法。

首先，单相电机倒顺开关通常包括三个接线端子，分别为COM、L1、L2。

接线方法视具体的单相电机而定，以下是两种基本的接法示例：
接法一：循环开关控制
1.将电源的火线（L）与开关上的COM端子相连。

2.将电机的一个线圈接到COM端子上。

3.将电机的另一个线圈一端连接到开关上的L1端子。

4.将电机的另一个线圈另一端连接到开关上的L2端子。

5.这样，当开关控制接通时，电机正常运行；当开关控制断开时，电机倒转运行。

接法二：单路开关控制
1.将电源的火线（L）与开关上的COM端子相连。

2.将电机的一个线圈接到COM端子上。

3.将电机的另一个线圈一端连接到开关上的L1端子。

4.将电机的另一个线圈另一端接到电源的零线（N）。

5.这样，当开关控制接通时，电机正常运行；当开关控制断开时，电机倒转运行。

需要注意的是，在接线时务必确认电源已经断开，以免发生安全事故。

另外，接线时要注意接触可靠，以免接触不良导致电机无法正常运行或安全隐患。

如果不确定接线方法，建议寻求专业人士帮助，以确保接线正确无误。

总的来说，单相电机倒顺开关的接法并不复杂，按照正确的接线方法进行操作，可以轻松实现电机的正反转控制，为家用电器的使用提供便利。

希望上述介绍对您有所帮助，谢谢阅读！
1。

电动机的星形、三角形接法图解
普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图：
电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小；电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。

电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右；
三角形接法起动时起动电流是额定电流的4－7倍，但是起动转矩大。

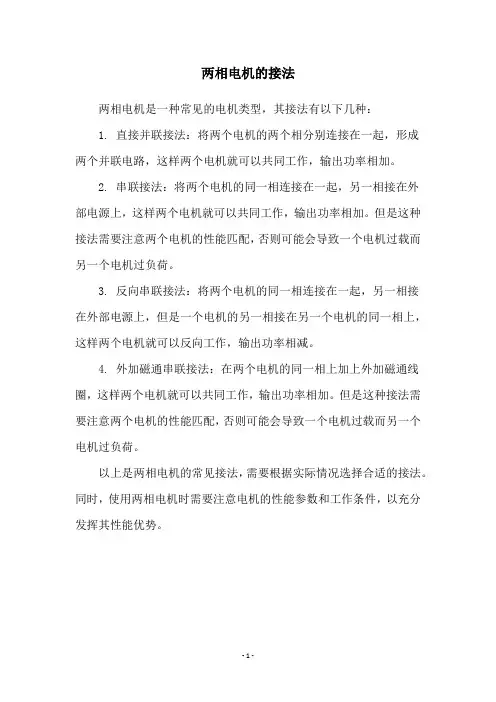

两相电机的接法
两相电机是一种常见的电机类型，其接法有以下几种：
1. 直接并联接法：将两个电机的两个相分别连接在一起，形成
两个并联电路，这样两个电机就可以共同工作，输出功率相加。

2. 串联接法：将两个电机的同一相连接在一起，另一相接在外
部电源上，这样两个电机就可以共同工作，输出功率相加。

但是这种接法需要注意两个电机的性能匹配，否则可能会导致一个电机过载而另一个电机过负荷。

3. 反向串联接法：将两个电机的同一相连接在一起，另一相接
在外部电源上，但是一个电机的另一相接在另一个电机的同一相上，这样两个电机就可以反向工作，输出功率相减。

4. 外加磁通串联接法：在两个电机的同一相上加上外加磁通线圈，这样两个电机就可以共同工作，输出功率相加。

但是这种接法需要注意两个电机的性能匹配，否则可能会导致一个电机过载而另一个电机过负荷。

以上是两相电机的常见接法，需要根据实际情况选择合适的接法。

同时，使用两相电机时需要注意电机的性能参数和工作条件，以充分发挥其性能优势。

- 1 -。

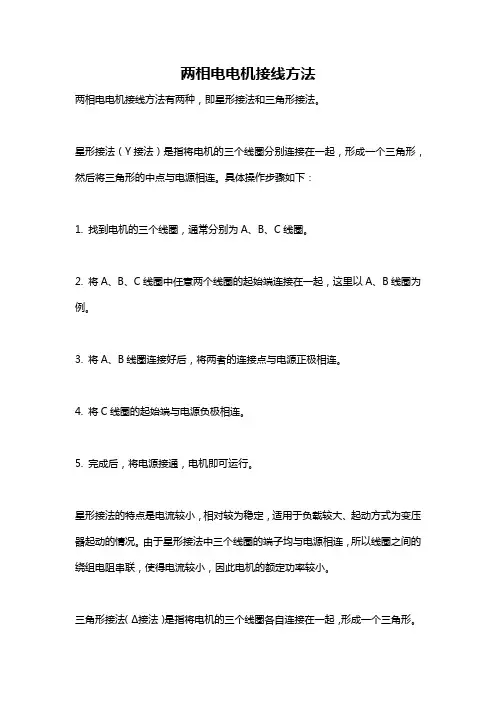

两相电电机接线方法两相电电机接线方法有两种，即星形接法和三角形接法。

星形接法（Y接法）是指将电机的三个线圈分别连接在一起，形成一个三角形，然后将三角形的中点与电源相连。

具体操作步骤如下：1. 找到电机的三个线圈，通常分别为A、B、C线圈。

2. 将A、B、C线圈中任意两个线圈的起始端连接在一起，这里以A、B线圈为例。

3. 将A、B线圈连接好后，将两者的连接点与电源正极相连。

4. 将C线圈的起始端与电源负极相连。

5. 完成后，将电源接通，电机即可运行。

星形接法的特点是电流较小，相对较为稳定，适用于负载较大、起动方式为变压器起动的情况。

由于星形接法中三个线圈的端子均与电源相连，所以线圈之间的绕组电阻串联，使得电流较小，因此电机的额定功率较小。

三角形接法（∆接法）是指将电机的三个线圈各自连接在一起，形成一个三角形。

具体操作步骤如下：1. 找到电机的三个线圈，通常分别为A、B、C线圈。

2. 将A、B、C线圈的终点连接在一起。

3. 将A、B、C线圈的起点与电源相连。

4. 完成后，将电源接通，电机即可运行。

三角形接法的特点是电流较大，相对较不稳定，适用于负载较小、起动方式为直接起动的情况。

由于三角形接法中线圈的端子均未与电源相连，所以线圈之间的绕组电阻并联，使得电流较大，因此电机的额定功率较大。

总结起来，星形接法适用于工作负载较大的情况，而三角形接法适用于工作负载较小的情况。

在实际应用中，我们需要根据具体情况选择合适的接线方法，以确保电机的正常运行。

同时，根据不同的接线方法，电机的起动方式、额定功率等也会有所不同，因此在接线时需要严格按照相关要求进行操作。

三相异步电机丫接法
三相异步电机的接法有两种基本方式：星形接法和三角形接法。

其中，星形接法也被称为Y形接法（因为图形类似字母Y），而三角形接法也被称为Delta形接法（因为图形类似希腊字母Δ）。

1. 星形接法（Y形接法）
星形接法是将三个电动机绕组的一端连接在一起，另一端分别接到三个相间电压的线上：
在星形接法中，电机的每个绕组只承受相电压的1/√3倍，因此需要更多的匝数来达到相同的功率。

此外，由于每个绕组都与其他两个绕组并联，因此电流会通过所有三个绕组，从而降低了对电网的负载。

2. 三角形接法（Delta形接法）
三角形接法是将三个电动机绕组的一端连成一个三角形，另一端分别接到三个相间电压的线上：
在三角形接法中，每个绕组承受相电压的√3倍，因此需要更少的匝数来达到相同的功率。

由于每个绕组都与其他两个绕组串联，因此电流不会通过所有三个绕组，从而增加了对电网的负载。

需要注意的是，在选择三相异步电机的接法时，应根据实际情况进行选择。

一般来说，星形接法适用于低功率和高电压的场合，而三角形接法适用于高功率和低电压的场合。

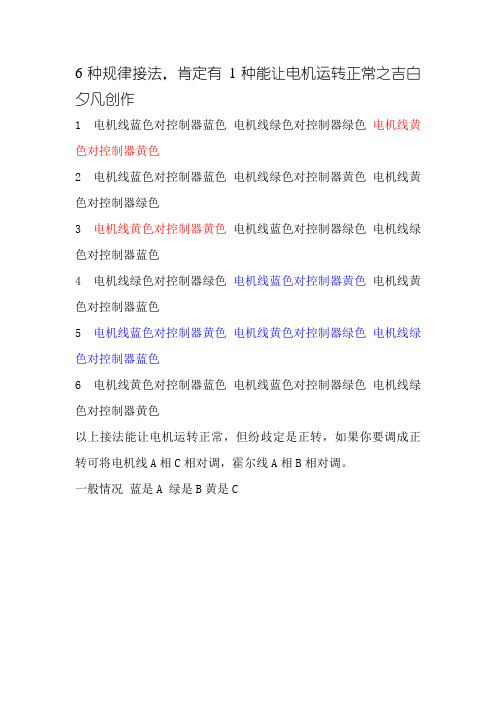

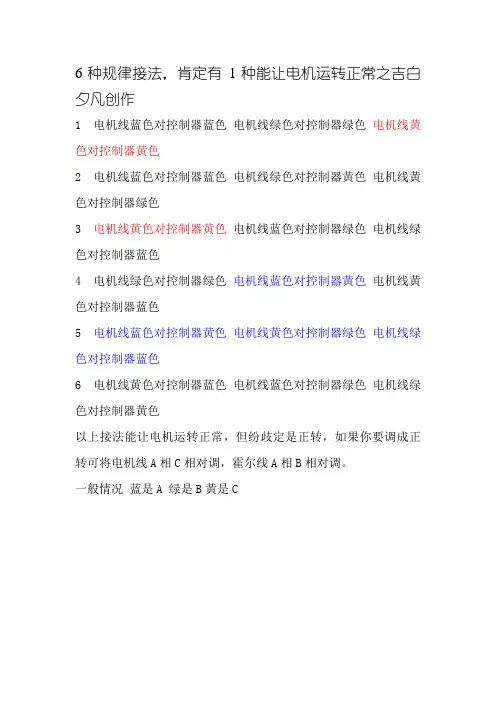

6种规律接法，肯定有1种能让电机运转正常之吉白夕凡创作
1 电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色
2 电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色
3 电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色
4 电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色
5 电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色
6 电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色
以上接法能让电机运转正常，但纷歧定是正转，如果你要调成正转可将电机线A相C相对调，霍尔线A相B相对调。

一般情况蓝是A 绿是B黄是C。

单相电机倒顺开关接线方法有几种在工业和生活中，单相电机作为一种常见的电动机类型，广泛应用于各种机械设备中。

为了控制单相电机的正反转，人们需要使用倒顺开关进行接线。

倒顺开关可以实现电机的正反转以及停止的功能，因此掌握不同的接线方法对于正确运行电机至关重要。

下面将介绍几种常见的单相电机倒顺开关接线方法。

1. 单极性电容启动电路单极性电容启动电路是一种常见的单相电机接线方法。

在这种接线方法中，电机通过一个起动电容来实现正反转的控制。

当电机需要正转时，电容正常工作；当需要反转时，通过倒顺开关将电容导通，改变电机的相位，从而实现反转。

这种接线方法简单易懂，适用于一般的单相电机。

2. 双极性电容启动电路双极性电容启动电路是另一种常见的单相电机接线方法。

与单极性电容启动电路相比，双极性电容启动电路通过两个电容分别控制正反转，更加灵活。

在正转时，其中一个电容起作用；在反转时，另一个电容工作。

倒顺开关在这种接线方法中起到切换电容的作用，从而实现电机正反转的控制。

3. 带刹车器的接线方法另一种常见的单相电机倒顺开关接线方法是带刹车器的接线方法。

在这种接线方法中，除了倒顺开关外，还需要配合刹车器来实现电机的快速停止。

通过倒顺开关将电机切换为刹车状态，可以在需要时迅速停止电机的运转。

这种接线方法适用于需要频繁启停的场合，能够提高工作效率和安全性。

总的来说，单相电机倒顺开关接线方法有多种不同的实现方式，可以根据实际需求和电机种类来选择合适的接线方法。

正确的接线方法不仅可以确保电机正常运行，还可以提高电机的使用寿命和安全性。

希望这些信息对您在工作中有所帮助。

1。

电阻调速接线方法
电阻调速是通过改变电动机绕组中的电阻来调节其转速的一种方法。

根据具体的电动机类型和调速需求，具体的接线方法有所不同。

通常情况下，电动机绕组通常都采用三相供电，因此电阻调速一般是通过改变绕组中的电阻来实现的。

常见的接线方法主要包括以下几种：
1. 边接法（或三绕组串联法）：将电动机的三个绕组串联起来，并在串联点处加入电阻。

这种方法可以同时改变电动机的转矩和转速。

2. 中点接法（或三绕组并联法）：将电动机的三个绕组分别连接到电源相线上，然后将每个绕组的中点连接在一起，并加入电阻。

这种方法主要用于调节电动机的转速。

3. 两端接法（或两绕组串联法）：将电动机的两个绕组串联起来，并在串联点处加入电阻。

这种方法主要用于调节电动机的转速。

4. 三绕组切换接法：将电动机的三个绕组分别与电源相线连接，然后通过切换开关或接触器来切换绕组的连接方式。

不同的绕组连接方式会改变电动机的电流、电压和转速，从而实现调速的目的。

需要注意的是，电阻调速会导致电动机的效率降低，因为在电阻中会有一部分功
率损失。

因此，在实际应用中，需要根据具体情况来选择合适的调速方法。

电机接线方法
电机的接线方法有很多种，根据不同的应用场景和要求，选择合适的接线方法是非常重要的。

下面介绍几种常见的电机接线方法。

1. 直接启动接线法：这是最常见的一种接线方法，适用于小功率的电机。

将电源直接连接到电机的主线圈两端，启动时直接通电即可。

这种方法简单方便，但电流突变会对电网造成一定的冲击。

2. 自耦变压器启动接线法：这种方法适用于大功率电机或起动电流较大的电机。

通过自耦变压器将电源的电压降低，供电给电机，起动时电压逐渐增加，可以有效减小起动时的冲击电流。

3. 电容启动接线法：适用于启动电压较低的电机。

通过连接一个电容器，将一部分电流相位移90°，从而提高电机的起动转矩。

4. Delta-星形接线法：适用于三相电机，可以提高起动转矩，
并减小起动时的冲击电流。

将电机的三个相线通过三角形连接为'Δ'形，启动完成后再改为星形接线。

5. 双速电机接线法：适用于需要实现低速和高速切换的场合。

通过接线调整转子绕组的极数，实现转速的切换。

以上是部分常见的电机接线方法，根据具体情况选择合适的接线方法，能够提高电机的性能并减少故障风险。

电机接线方式电动机的接线方法通常可分为两种，一种是三角形接线法，另一种是星形接线法，这两种接线方法是可以用来降低电动机连接所需电线的复杂性。

1、电动机中的三角形接线法若是将三个绕组的头部和尾部连接起来，然后将三个头部和尾部的连接处接上电源，形成了一个三角形，便是三角形接线法。

这个时候电源两相之间的电流便是线电流，要比相电流大1.732倍左右。

通常星三角启动方法的主要目的便是减少电动机的启动电流，而通常电动机启动时的一瞬间，其电流相对比较大，因此一般先以Y型启动，然后再转变为三角形。

三角形接线法通常被用于重负载。

在三角形接线法中，接线端子的连接方式与星形接线法是不一样的。

若是三个绕组的头部和尾部连接在一起，接线端子的连接会给绕组提供440v的电压，因为这三个绕组都有两相，所以这三个绕组都440v的电压，因此扭矩会增加，这便是三角形接线法用于重负载的原因。

原是三角形接线法的电动机是不能再连接成星形的，若是将这种电动机连接成星形，这个时候的相电压会降低至1.732倍左右，无法达到正常功率。

若是带有额定负载，则属于过载状态，时间一长也必定会烧毁掉电动机。

2、电动机中的星形接线法电动机的内部通常会有三个绕组和六个接线端子，当把这三个绕组的一端连接起来时，另一端也将分别连接电源，形成了一个Y 型的，便是星形接线法。

这个时候电源两相之间的电流便是相电流，要比线电流小1.732倍左右。

在电动机需要较少的额定功率时，可以使用星形接线法来进行接线，与三角形接线法相比，它只会提供较低的功率，因为这三个接线端子短路时会变为中性点，所以在这个连接中会有三个绕组，每个绕组会获得220v的电压。

因此，电动机在低负载时，我们可以使用星形接线法。

星形接线法主要用于需要一个中性点和两个独立电压的地方。

星形接线法可以帮助电动机降低绕组所承受的电压，也降低了启动电流和绝缘级别，但是也减小了电动机的额定功率。

因此，额定功率为4KW以下的电动机类型，大多数会使用星形接线法来进行接线，而额定功率为4KW以上的电动机类型，便会使用三角形接线法来进行接线。

电机相线36种接法1 概述电机是电力传动设备中的一种。

电机相线的接法是用户在安装使用电机时，通过变换电机绕组中相线之间的连接方式，制造出不同的电机运转方式，以适应不同的电源电压、电机功率、负载类型和一些特殊要求等。

现阐述36种电机相线接法的具体内容。

2 三相电机接法三相电机分为星形接法和三角形接法：2.1 星形接法星形接法，也称为Y型接法。

U1、V1、W1分别接在三相电源的三个相位上，U2、V2、W2接入电机的三个对称端，电源电压是电机线圈的相电压，转速和效率较高，运行稳定，被广泛应用。

2.2 三角形接法三角形接法，也称为$\Delta$型接法。

将电机三个对称端两两相接，接通三相电源另一端，电源电压是电机线圈的线电压的根号3倍。

当电源电压一样时，输出功率比星形接法大。

但运行或启动时间较长，因此在设计中一般需加大电机功率或时间使用较长。

3 两相电机接法两相电机有两种接法——串联型和并联型。

3.1 串联型串联型是把两个相互耦合的线圈分别连接在交流电源两相上，通过线圈内部的反电动势，激励电机旋转。

该接法适用于转速较慢、运行时间较长并单相电源不足时使用。

3.2 并联型并联型有两相应的外侧有一个电容器，两相被连接并与电容器相连，通过外部相角差形成内部磁场，激发电机转动，适用于对短暂负载要求较高的场合。

4 特殊电机接法除上述几种接法外，还有一些特殊的电机接法。

比如：4.1 分励式电机分励式电机的特点是将电机绕组从电源拆分，一部分绕组串联在主回路上，另一部分绕组串联在励磁回路上。

这样运行时绕组中即产生了自励磁场和交流电磁场，适用于小功率电机和某些高效率场合。

4.2 变极电机变极电机是将一个三相绕组中的同相相邻线圈串联，而对不同相上的线圈，则两两并联。

该接法增加了磁场变化的频率，可实现高效率，但操作复杂且使用场合相对窄。

4.3 混联式电机混联式电机是一种特殊的电机接法，它将两个相同参数的异步电机转子串联，共享定子。

12例接线方法，收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

三相异步电动机的接法
三相异步电动机有两种常见的接法：星形接法（Y接法）和三角形接法（Δ接法）。

1. 星形接法（Y接法）：
在星形接法中，三个电动机绕组的起始端点分别连接到一起，形成一个共用的节点，称为星点。

而三个绕组的终止端点则分别接到电源的三相线上。

这种接法的特点是电压相对较低，电流较大，适用于电压较低的情况。

2. 三角形接法（Δ接法）：
在三角形接法中，每个电动机绕组的起始端点分别接到相邻绕组的终止端点，形成一个闭合的回路。

这种接法的特点是电压相对较高，电流较小，适用于电压较高的情况。

以上是三相异步电动机的常见接法，通过选择不同的接法可以适应不同的电压和功率需求。

在实际应用中，选择合适的接法可以使电机的工作效率和性能达到最佳状态。

电动机三相绕组的星形接线法和三角形接线法本文分享三相异步电动机三相绕组的星形接法和三角形接法的原理、注意事项和具体应用，是初级电工提升技能必读文章。

三相异步电动机的定子绕组由U、V、W三相绕组组成,这三相绕组有6个接线端，它们与接线盒的6个接线柱连接。

在接线盒上，可以通过将不同的接线柱短接，来将三相异步电动机定子绕组接成星形或三角形。

图1三相异步电动机接线盒1、星形接线法要将定子绕组接成星形，可按图2a所示的方法接线。

接线时，用短路线把接线盒中W2、U2、V2接线柱短接起来，这样就将电机内部的绕组接成了星形。

图2a定子绕组按星形接法接线图2定子绕组按三角形接法接线2、三角形接线法要将电动机内部的三相绕组接成三角形，可用短路线将接线盒中的U1和W2、V1和U2、W1和V2接线柱按图2b接起来，然后从UI、VKW1接线柱分别引出导线，与三相交流电源的3根相线连接。

如果三相交流电源的相线之间的电压是380V,那么对于定子绕组按星形连接的电动机，其每相绕组承受的电压为220V；对于定子绕组按三角形连接的电动机，其每相绕组承受的电压为380V o所以三角形接法的电动机在工作时，其定子绕组将承受更高的电压。

3、三相异步电动机铭牌的识别三相异步电动机一般会在外壳上安装一个铭牌，铭牌就相当于简单的说明书，它标注了电动机的型号、主要技术参数等信息。

下面以图3的三相异步电动机铭牌为例来说明铭牌上各项内容的含义。

①电动机型号（Y112M4-4）。

型号通常由字母和数字组成，其含义说明如下：Y112M-4IIII ---------------------- 磁极数III ---------------------------- 机座类别（1为长机座; M为中机座；S为短机座）II ----------------------------------- 中心高度（mm）I ---------------------------------------- 异步电动机②额定功率（功率4.OkW）o该功率是在额定状态工作时电动机所输出的机械功率。

电动车控制器电机三相线36种接法详解一般不是不是原装控制器，改装或者安装新控制器时候，需要调配三相色线，控制车轮运转。

正常的无刷控制器的电机接线有36种接线法，其中只有5种才能可以转动，其中有反转的。

一般电动车霍尔接法：红线是正极，黑线负极，黄绿蓝是信号输出，也是电机的相位，电机不转时可以调这三根线也可以调电机的三根线，最基本的一种是颜色顺序依次对接，每接一次，打开电源，再轻轻转动转把，看电机转动状态是不是正常，直到能正常转动为止。

下面是36种接法的图片，预防混乱，朋友们可以打印出来，测试一个做好标记。

电机控制器的36种接法如果是出现反转最快的解决办法：第一：相线蓝绿对调，第二：霍尔黄蓝对调，亲测有效。

有时也会出现俩种正常的转速，朋友可以选择一种速度稳定的接线方式。

这是改装宇扬星3000W控制器的三相线接线图，另外记住三相线不能相碰到，否则就如短路一样发热危险如果电路板上有电子元件的话，你就必须换同样的霍尔电路板才行。

首先调节三相，如果全部都不能正常转动，之后再调节霍尔。

霍尔是倒刺形状，用针或者很细的铁丝剪刀都可以打开，调节好后可以用易溶胶再固定，五金店有得卖，5毛钱一条。

电源正负极接线其实还有一6种最常见的接线方法:1 黄黄绿绿蓝蓝2 黄黄绿蓝蓝绿3 黄绿绿蓝蓝黄4 黄绿绿黄蓝蓝5 黄蓝绿绿蓝黄6 黄蓝绿黄蓝绿朋友可以优先使用。

以上是本人的三相线接法，非专业人士，如有不正之处，欢迎维修朋友指正。

End特别说明：此文章素材来源于网络，仅代表原作者观点，版权归原作者所有！经编者收集整理后，与大家一起分享学习！如果您认为某些内容侵犯了您的权益，请与编者联系！我们核实后将立即修正！。
